传送带模型和滑块——木板模型一、水平传送带问题的变化类型例1．如图，水平传送带两个转动轴轴心相距20m ，正在以v ＝4.0m/s 的速度匀速传动，某物块儿（可视为质点）与传送带之间的动摩擦因数为0.1,将该物块儿从传送带左端无初速地轻放在传送带上，则经过多长时间物块儿将到达传送带的右端（g =10m/s 2） ？例2．（1）题中，若水平传送带两个转动轴心相距为2.0m ，其它条件不变，则将该物体从传送带左端无初速地轻放在传送带上，则经过多长时间物体将到达传送带的右端（g =10m/s 2）例3．（1）题中，若提高传送带的速度，可以使物体从传送带的一端传到另一端所用的时间缩短。

为使物体传到另一端所用的时间最短，传送带的最小速度是多少？变式训练：如图，一物块沿斜面由H 高处由静止滑下，斜面与水平传送带相连处为光滑圆弧，物体滑离传送带后做平抛运动，当传送带静止时，物体恰落在水平地面上的A 点，则下列说法正确的是（ ）。

A ．当传送带逆时针转动时，物体落点一定在A 点的左侧 B ．当传送带逆时针转动时，物体落点一定落在A 点 C ．当传送带顺时针转动时，物体落点可能落在A 点 D ．当传送带顺时针转动时，物体落点一定在A 点的右侧 二．倾斜传送带问题的变化类型例1：如图所示，倾斜传送带与水平方向的夹角为θ=37°，将一小物块轻轻放在正在以速度v =10m/s 匀速逆时针传动的传送带的上端，物块和传送带之间的动摩擦因数为µ＝0.5（设最大静摩擦力等于滑动摩擦力的大小），传送带两皮带轮轴心间的距离为L ＝29m ，求将物块从顶部传到传送带底部所需的时间为多少（g =10m/s2） ？HA．v例2：上题中若8.0=μ，物块下滑时间为多少？变式训练：（如图所示）传送带与水平方向夹角为θ，当传送带静止时，在传送带上端轻放一小物块A ，物块下滑到底端时间为T ，则下列说法正确的是（ ）。

A ．当传送带逆时针转动时，物块下滑的时间一定大于t B ．当传送带逆时针转动时，物块下滑的时间一定等于t C ．当传送带顺时针转动时，物块下滑的时间可能等于t D ．当传送带顺时针转动时，物块下滑的时间一定小于t三、滑块——木板模型1、如图9所示，一足够长的木板静止在光滑水平面上，一物块静止在木板上，木板和物块间有摩擦．现用水平力向右拉木板 ，当物块相对木板滑动了一段距离但仍有相对运动时，撤掉拉力，此后木板和物块相对于水平面的运动情况为( )A ．物块先向左运动，再向右运动B ．物块向右运动，速度逐渐增大，直到做匀速运动C ．木板向右运动，速度逐渐变小，直到做匀速运动D ．木板和物块的速度都逐渐变小，直到为零2、如图，在光滑水平面上有一质量为m 1的足够长的木板，其上叠放一质量为m 2的木块。

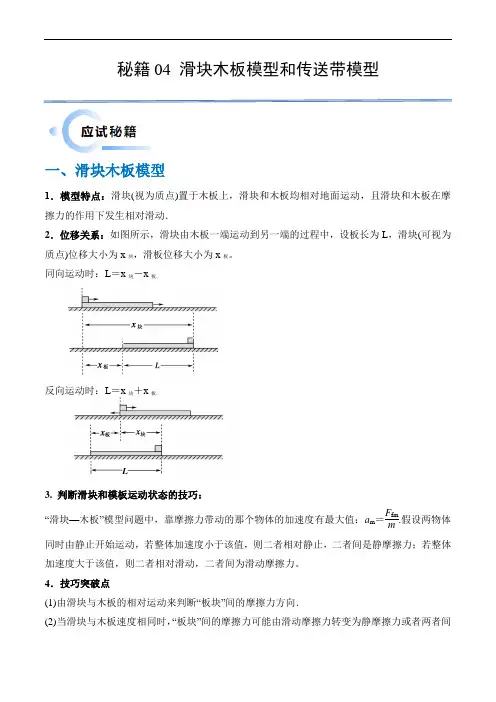

秘籍04 滑块木板模型和传送带模型一、滑块木板模型1．模型特点：滑块(视为质点)置于木板上，滑块和木板均相对地面运动，且滑块和木板在摩擦力的作用下发生相对滑动．2．位移关系：如图所示，滑块由木板一端运动到另一端的过程中，设板长为L，滑块(可视为质点)位移大小为x块，滑板位移大小为x板。

同向运动时：L＝x块－x板．反向运动时：L＝x块＋x板．3. 判断滑块和模板运动状态的技巧：“滑块—木板”模型问题中，靠摩擦力带动的那个物体的加速度有最大值：a m＝F fmm.假设两物体同时由静止开始运动，若整体加速度小于该值，则二者相对静止，二者间是静摩擦力；若整体加速度大于该值，则二者相对滑动，二者间为滑动摩擦力。

4．技巧突破点(1)由滑块与木板的相对运动来判断“板块”间的摩擦力方向．(2)当滑块与木板速度相同时，“板块”间的摩擦力可能由滑动摩擦力转变为静摩擦力或者两者间不再有摩擦力(水平面上共同匀速运动)． 5．分析板块模型的思路二、传送带模型1．水平传送带情景滑块的运动情况 传送带不足够长 传送带足够长一直加速 先加速后匀速v 0<v 时，一直加速 v 0<v 时，先加速再匀速 v 0>v 时，一直减速v 0>v 时，先减速再匀速滑块一直减速到右端滑块先减速到速度为0，后被传送带传回左端．若v 0<v 返回到左端时速度为v 0，若v 0>v 返回到左端时速度为v .2．倾斜传送带情景滑块的运动情况传送带不足够长传送带足够长一直加速(一定满足关系g sin θ<μg cos θ)先加速后匀速一直加速(加速度为g sin θ＋μg cos θ)若μ≥tan θ，先加速后匀速若μ<tan θ，先以a1加速，后以a2加速v0<v时，一直加速(加速度为g sin θ＋μg cos θ)若μ≥tan θ，先加速后匀速；若μ<tan θ，先以a1加速，后以a2加速v0>v时，一直减速(加速度为g sin θ－μg cos θ)若μ≥tan θ，先减速后匀速；若μ<tan θ，先以a1减速，后以a2加速(摩擦力方向一定沿斜面向上)g sin θ>μg cos θ，一直加速；g sin θ＝μg cos θ，一直匀速g sin θ<μg cos θ，一直减速先减速到速度为0后反向加速到原位置时速度大小为v03．划痕问题：滑块与传送带的划痕长度Δx等于滑块与传送带的相对位移的大小，若有两次相对运动且两次相对运动方向相同，Δx＝Δx1＋Δx2(图甲)；若两次相对运动方向相反，Δx等于较长的相对位移大小．(图乙)4.功能关系分析：(1)功能关系分析：W＝ΔE k＋ΔE p＋Q。

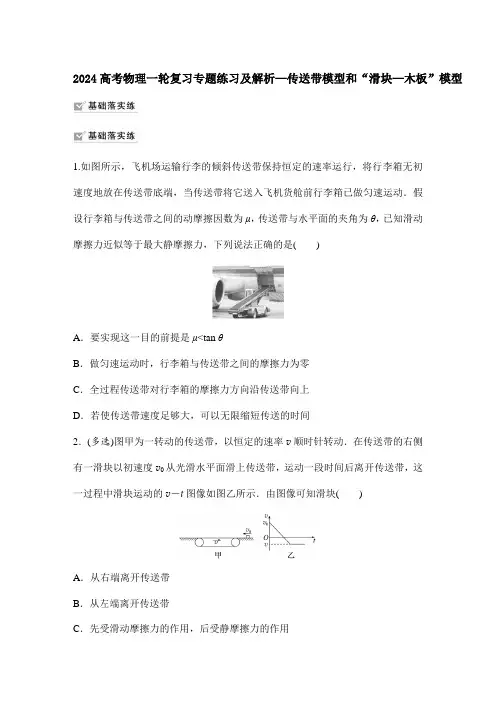

2024高考物理一轮复习专题练习及解析—传送带模型和“滑块—木板”模型1.如图所示，飞机场运输行李的倾斜传送带保持恒定的速率运行，将行李箱无初速度地放在传送带底端，当传送带将它送入飞机货舱前行李箱已做匀速运动．假设行李箱与传送带之间的动摩擦因数为μ，传送带与水平面的夹角为θ，已知滑动摩擦力近似等于最大静摩擦力，下列说法正确的是()A．要实现这一目的前提是μ<tan θB．做匀速运动时，行李箱与传送带之间的摩擦力为零C．全过程传送带对行李箱的摩擦力方向沿传送带向上D．若使传送带速度足够大，可以无限缩短传送的时间2．(多选)图甲为一转动的传送带，以恒定的速率v顺时针转动．在传送带的右侧有一滑块以初速度v0从光滑水平面滑上传送带，运动一段时间后离开传送带，这一过程中滑块运动的v－t图像如图乙所示．由图像可知滑块()A．从右端离开传送带B．从左端离开传送带C．先受滑动摩擦力的作用，后受静摩擦力的作用D．变速运动过程中受滑动摩擦力的作用3．(多选)如图甲所示，光滑水平面上静置一个薄长木板，长木板上表面粗糙，其质量为M，t＝0时刻，质量为m的物块以速度v水平滑上长木板，此后木板与物块运动的v－t图像如图乙所示，重力加速度g取10 m/s2，下列说法正确的是()A．M＝mB．M＝2mC．木板的长度为8 mD．木板与物块间的动摩擦因数为0.14.(2023·甘肃省模拟)如图所示，水平匀速转动的传送带左右两端相距L＝3.5 m，物块A(可看作质点)以水平速度v0＝4 m/s滑上传送带左端，物块与传送带间的动摩擦因数μ＝0.1，设A到达传送带右端时的瞬时速度为v，g取10 m/s2，下列说法不正确的是()A．若传送带速度等于2 m/s，物块不可能先做减速运动后做匀速运动B．若传送带速度等于3.5 m/s，v可能等于3 m/sC．若A到达传送带右端时的瞬时速度v等于3 m/s，传送带可能沿逆时针方向转动D．若A到达传送带右端时的瞬时速度v等于3 m/s，则传送带的速度不大于3 m/s5.(多选)(2023·福建福州市高三检测)如图所示，质量为M的长木板A以速度v0在光滑水平面上向左匀速运动，质量为m的小滑块B轻放在木板左端，经过一段时间恰好从木板的右端滑出，小滑块与木板间的动摩擦因数为μ，下列说法中正确的是()A．若只增大m，则小滑块不能滑离木板B．若只增大M，则小滑块在木板上运动的时间变短C．若只增大v0，则小滑块离开木板的速度变大D．若只减小μ，则小滑块滑离木板过程中小滑块对地的位移变大6．(多选)如图甲所示，一滑块置于足够长的长木板左端，木板放置在水平地面上．已知滑块和木板的质量均为2 kg，现在滑块上施加一个F＝0.5t (N)的变力作用，从t＝0时刻开始计时，滑块所受摩擦力随时间变化的关系如图乙所示．设最大静摩擦力与滑动摩擦力相等，重力加速度g取10 m/s2，则下列说法正确的是()A．滑块与木板间的动摩擦因数为0.4B．木板与水平地面间的动摩擦因数为0.2C．图乙中t2＝24 sD．木板的最大加速度为2 m/s27.(2023·山东泰安市模拟)如图所示，水平传送带AB间的距离为16 m，质量分别为2 kg、4 kg的物块P、Q通过绕在光滑定滑轮上的细线连接，Q在传送带的左端，且连接物块Q的细线水平，当传送带以8 m/s的速度逆时针转动时，Q恰好静止．重力加速度取g＝10 m/s2，最大静摩擦力等于滑动摩擦力．当传送带以8 m/s 的速度顺时针转动时，下列说法正确的是()A．Q与传送带间的动摩擦因数为0.6B．Q从传送带左端滑到右端所用的时间为2.4 sC．Q从传送带左端滑到右端，相对传送带运动的距离为4.8 mD．Q从传送带左端滑到右端的过程细线受到的拉力大小恒为20 N 8．(2023·河南信阳市模拟)如图甲所示，在顺时针匀速转动且倾角为θ＝37°的传送带底端，一质量m＝1 kg的小物块以某一初速度向上滑动，传送带足够长，物块的速度与时间(v－t)关系的部分图像如图乙所示，已知sin 37°＝0.6，cos 37°＝0.8，g＝10 m/s2，求：(1)物块与传送带之间的动摩擦因数μ；(2)物块沿传送带向上运动的最大位移；(3)物块向上运动到最高点的过程中相对传送带的路程．9.(2023·辽宁大连市检测)如图所示，一质量M＝2 kg的长木板B静止在粗糙水平面上，其右端有一质量m＝2 kg的小滑块A，对B施加一水平向右且大小为F＝14 N的拉力；t＝3 s后撤去拉力，撤去拉力时滑块仍然在木板上．已知A、B间的动摩擦因数为μ1＝0.1，B与地面间的动摩擦因数为μ2＝0.2，重力加速度取g ＝10 m/s2.(1)求有拉力时木板B和滑块A的加速度大小；(2)要使滑块A不从木板B左端掉落，求木板B的最小长度．1．C 2.AD 3.BC 4.D 5.AB6．ACD7．C [当传送带以v ＝8 m/s 的速度逆时针转动时，Q 恰好静止不动，对Q 受力分析知m P g ＝μm Q g ，解得μ＝0.5，A 错误；当传送带以v ＝8 m/s 的速度顺时针转动，物块Q 先做初速度为零的匀加速直线运动，有m P g ＋μm Q g ＝(m P ＋m Q )a ，解得a ＝203 m/s 2，当物块Q 速度达到传送带速度，即8 m/s 后，做匀速直线运动，由v ＝at 1，解得匀加速的时间t 1＝1.2 s ，匀加速的位移为x ＝v 22a ＝4.8 m ，则匀速运动的时间为t 2＝L －x v ＝1.4 s ，Q 从传送带左端滑到右端所用的时间为t 总＝t 1＋t 2＝2.6 s ，B 错误；加速阶段的位移之差为Δx ＝v t 1－x ＝4.8 m ，即Q 从传送带左端到右端相对传送带运动的距离为4.8 m ，C 正确；当Q 加速时，对P 分析有m P g －F T ＝m P a ，解得F T ＝203N ，之后做匀速直线运动，有F T ′＝20 N ，D 错误．] 8．(1)0.5 (2)6.4 m (3)4.8 m解析 (1)由题图乙可知，物块的初速度v 0＝8 m/s ，物块的速度减速到与传送带的速度相同时，加速度发生变化，所以传送带转动时的速度v ＝4 m/s ，从t ＝0到t＝0.4 s 时间内，物块加速度大小为a 1＝⎪⎪⎪⎪⎪⎪Δv Δt ＝8－40.4 m/s 2＝10 m/s 2，方向沿斜面向下；物块受到重力、支持力和沿斜面向下的摩擦力的作用，沿斜面方向由牛顿第二定律有mg sin θ＋μmg cos θ＝ma 1，解得μ＝0.5.(2)设在t ＝0.4 s 后，物块做减速运动的加速度大小为a 2，物块受到重力、支持力和沿斜面向上的摩擦力的作用，由牛顿第二定律可得mg sin θ－μmg cos θ＝ma 2，解得a 2＝2 m/s 2，物块从t ＝0.4 s 开始，经过t 1时间速度减为零，则t 1＝42 s ＝2 s ，从t ＝0到t ＝0.4 s ，物块位移为x 1＝v 0Δt －12a 1(Δt )2＝2.4 m ，从t ＝0.4 s 到t ＝2.4 s ，物块减速到零的位移为x 2＝v 2t 1＝42×2 m ＝4 m ，物块沿传送带向上运动过程中的位移为x ＝x 1＋x 2＝6.4 m.(3)从t ＝0到t ＝0.4 s ，传送带位移为x 3＝v Δt ＝1.6 m ，物块相对传送带向上运动Δx 1＝x 1－x 3＝0.8 m ，从t ＝0.4 s 到t ＝2.4 s ，传送带位移x 4＝v t 1＝8 m ，物块相对传送带向下运动Δx 2＝x 4－x 2＝4 m ，故物块向上运动到最高点的过程中，物块相对传送带的路程Δx ＝Δx 1＋Δx 2＝4.8 m.9．(1)2 m/s 2 1 m/s 2 (2)5.25 m解析 (1)对滑块A 根据牛顿第二定律可得μ1mg ＝ma 1，故A 的加速度大小为a 1＝1 m/s 2，方向向右；对木板B 根据牛顿第二定律可得F －μ1mg －μ2(m ＋M )g ＝Ma 2，解得木板B 加速度大小为a 2＝2 m/s 2.(2)撤去外力瞬间，A 的位移大小为x 1＝12a 1t 2＝4.5 m ，B 的位移大小为x 2＝12a 2t 2＝9 m ，撤去外力时，滑块A 和木板B 的速度分别为v 1＝a 1t ＝3 m/s ，v 2＝a 2t ＝6 m/s ，撤去外力后，滑块A 的受力没变，故滑块A 仍然做加速运动，加速度不变，木板B 做减速运动，其加速度大小变为a 2′＝μ1mg ＋μ2(m ＋M )g M＝5 m/s 2，设再经过时间t ′两者达到共速，则有v 1＋a 1t ′＝v 2－a 2′t ′撤去外力后，A 的位移大小为x 1′＝v 1t ′＋12a 1t ′2B 的位移大小为x 2′＝v 2t ′－12a 2′t ′2故木板B 的长度至少为L ＝x 2－x 1＋x 2′－x 1′代入数据解得L ＝5.25 m.。

传送带模型1．模型特征 (1)水平传送带模型(2)2.分析传送带问题的关键是判断摩擦力的方向。

要注意抓住两个关键时刻：一是初始时刻，根据物体速度v 物和传送带速度v 传的关系确定摩擦力的方向，二是当v 物＝v 传时，判断物体能否与传送带保持相对静止。

1．(多选)如图，一质量为m的小物体以一定的速率v0滑到水平传送带上左端的A点，当传送带始终静止时，已知物体能滑过右端的B点，经过的时间为t0，则下列判断正确的是()．A．若传送带逆时针方向运行且保持速率不变，则物体也能滑过B点，且用时为t0B．若传送带逆时针方向运行且保持速率不变，则物体可能先向右做匀减速运动直到速度减为零，然后向左加速，因此不能滑过B点C．若传送带顺时针方向运行，当其运行速率(保持不变)v＝v0时，物体将一直做匀速运动滑过B点，用时一定小于t0D．若传送带顺时针方向运行，当其运行速率(保持不变)v>v0时，物体一定向右一直做匀加速运动滑过B点，用时一定小于t02．如图甲所示，绷紧的水平传送带始终以恒定速率v1运行。

初速度大小为v2的小物块从与传送带等高的光滑水平地面上的A处滑上传送带。

若从小物块滑上传送带开始计时，小物块在传送带上运动的v－t图象(以地面为参考系)如图乙所示。

已知v2>v1，则()A．t2时刻，小物块离A处的距离达到最大B．t2时刻，小物块相对传送带滑动的距离达到最大C．0～t2时间内，小物块受到的摩擦力方向先向右后向左D．0～t3时间内，小物块始终受到大小不变的摩擦力作用3.如图所示，水平传送带以速度v1匀速运动，小物体P、Q由通过定滑轮且不可伸长的轻绳相连，t＝0时刻P在传送带左端具有速度v2，P与定滑轮间的绳水平，t＝t0时刻P离开传送带。

不计定滑轮质量和摩擦，绳足够长。

正确描述小物体P速度随时间变化的图象可能是()4．物块m在静止的传送带上匀速下滑时，传送带突然转动，传送带转动的方向如图中箭头所示。

微专题3 滑块木板模型、传送带模型一传送带模型传送带问题为高中动力学问题中的难点,需要考生对传送带问题准确地做出动力学过程分析。

1.抓住一个关键:在确定研究对象并进行受力分析之后,首先判定摩擦力的突变(含大小和方向)点,给运动分段。

传送带传送的物体所受摩擦力,不论是其大小的突变,还是其方向的突变,都发生在物体的速度与传送带速度相等的时刻。

物体在传送带上运动时的极值问题,不论是极大值,还是极小值,也都发生在物体速度与传送带速度相等的时刻,v物与v传相同的时刻是运动分段的关键点。

判定运动中的速度变化(相对运动方向和对地速度变化)的关键是v物与v传的大小与方向,二者的大小和方向决定了此后的运动过程和状态。

2.注意三个状态的分析——初态、共速、末态3.传送带思维模板模型1水平传送带模型水平传送带又分为三种情况:物体的初速度与传送带速度同向(含物体初速度为0)或反向。

情景图示滑块可能的运动情况情景1 (1)可能一直加速(2)可能先加速后匀速情景2 (1)v0=v时,一直匀速(2)v0>v时,可能一直减速,也可能先减速再匀速(3)v0<v时,可能一直加速,也可能先加速再匀速情景3 (1)传送带较短时,滑块一直减速到达左端(2)传送带较长时,滑块还要被传送带传回右端。

当v0>v时,返回时速度为v,当v0<v时,返回时速度为v0例1如图甲所示,水平方向的传送带顺时针转动,传送带速度大小v=2 m/s 不变,两端A、B间距离为 3 m。

一物块从B端以v0=4 m/s滑上传送带,物块与传送带间的动摩擦因数μ=0.4,g=10 m/s2。

物块从滑上传送带至离开传送带的过程中,速度随时间变化的图象是图乙中的( )。

甲乙解析物块B刚滑上传送带时,速度向左,由于物块与传送带间的摩擦作用,使得它做匀减速运动,加速度大小a=μg=4 m/s2,当物块的速度减小到零时,物块前进的距离s=m=2 m,其值小于AB的长3 m,故物块减速到零后仍在传送带上,所以它会随传送带向右运动,其加速度的大小与减速时是相等的,当其速度与传送带的速度相等时物块向右滑行的距离s'= m=0.5 m,其值小于物块向左前进的距离,说明物块仍在传送带上,以后物块相对于传送带静止,其速度等于传送带的速度,所以B项正确。
