滑动轴承实验指导书(更新并附实验报告)

实验三动压滑动轴承实验一、实验目的1.验证动压滑动轴承油膜压力分布规律，了解影响油膜压力分布规律的因素，并根据油膜压力分布曲线确定端泄影响系数K b；2.测定动压滑动轴承的摩擦特征曲线，并考察影响摩擦系数的因素。

二、实验设备及仪器1.HZS-1型动压滑动轴承试验台图1 HZS-1型动压滑动轴承实验台图1为试验台总体布置，图中件号1为试验的轴承箱，通过联轴器与变速箱7相联，6为液压箱，装于底座9的内部，12为调速电动机，通过三角带与变速箱输入轴相联，8为调速电机控制旋钮，5为加载油腔压力表，由減压阀4控制油腔压力，2为轴承供油压力表，由减压阀控制其压力，油泵电机开关为10，主电机开关为11，试验台的总开关在其正面下方。

图2为试验轴承箱，件号31为主轴，由一对D级滚动轴承支承，32为试验轴承，空套在主轴上，轴承内径d=60mm，有效宽度=60mm。

在轴承中间横剖面上，沿周向开7个测压孔，在120°范围内的均匀分布，测压表21～27通过管路分别与测压孔相联。

距轴承中间剖面L/4(15mm)处，轴承上端有一个测压孔，表头28与其相联，件号33为加载盖板，固定在箱体上，加载油腔在水平面上的投影面积为60cm2在轴承外圆左侧装有测杆35，环34装在测杆上以供测量摩擦力矩用，环34与轴承中心的距离为150mm，轴承外圆上装有两个平衡锤36，用以在轴承安装前做静平衡。

图2 实验轴承箱箱体左侧装有一个重锤式拉力计如图3所示，测量摩擦力矩时，将拉力计上的吊钩与环34联接，即可测得摩擦力矩。

测杆通过环34作用在拉力计上的力F，由重锤予以平衡，其数值可由αsin1RWLF=求得。

式中R为圆盘半径，W为重锤之重量，L1为重锤重心到轴心之距离，α为圆盘之转角，圆盘转角α通过齿轮放大，可使表头指针转角放大10倍，表头刻度即为F的实际值，单位为克。

JZT型调速电动机的可靠调速范围为120～1200转/分，为了扩大调速范围，试验台传动系统中有一个两级变速箱，当手柄向右倾斜，主轴与电机转速相同；当手柄向右倾斜，主轴为电机转速的1/6。

齿轮传动效率及液体动压轴承实验一、实验目的1．了解封闭式功率流式齿轮试验台的基本原理、特点及测定齿轮传动效率的方法。

2．通过改变载荷，测出主同载荷下的传动效率和功率。

输出T 1-T 9关系曲线及η- T 9曲线。

3．观察滑动轴承的动压油膜形成过程与现象；了解摩擦系数、转速等数据的测量方法。

4．通过实验数据处理，绘制出滑动轴承径向油膜压力分布曲线与承载曲线。

二、实验要求：1．效率计算：()KW P N T P a '9550999=⋅= 该功率的大小决定于加载力矩和扭力轴的转速，而不是决定于电机。

单对齿轮η（总效率）：919T T T -=η 若η=95%，则是一种节能高效的实验方法。

2．封闭力矩T 9的确定：)(29m N WL T ∙= 式中：W —所加砝码重力；L —加载杠杆长度L=0.3m平均效率为：（本实验台电机为顺时针）212919WW T T T T -=-==总ηη式中：T 1--电机输出扭矩，T 9--载荷扭矩；η—齿轮传动效率。

三、实验操作步骤1.齿轮效率实验：调零及放大倍数调整结束后。

为保证加载过程中机构运转比较平稳，建议先将电机转速调低。

一般实验转速调到500-800转/分为宜。

待实验台处于稳定空载运转后（若有较大振动，要按一下加载法码吊篮或适当调节一下电机转速），在法码吊篮上加上第一个法码。

观察输出转速及转矩值，待显示稳定（一般加载后转矩显示值跳动2-3次即可达稳定值）后，按一下“保持键”，使当时的转速及转矩值稳定不变，记录下该组数值。

然后按一下“加载键”，第一个加载指示灯亮，并脱离“保持”状态，表示第一点加载结束。

在吊篮上加上第二个法码，重复上述操作，直至加上八个法码，八个加载指示灯亮，转速及转矩显示器分别显示“8888”表示实验结束。

根据所记录下的八组数据便可作出齿轮传动的传动效率η-T9曲线及T1-T9曲线。

注：在加载过程中，应始终使电机转速基本保持在预定转速左右。

一、实验目的1. 了解滑动轴承的结构和工作原理。

2. 测量轴承的径向和轴向油膜压力分布曲线。

3. 观察径向滑动轴承液体动压润滑油膜的形成过程和现象。

4. 分析轴承在不同载荷和速度条件下的性能变化。

二、实验原理滑动轴承是利用液体动压原理，通过在轴承和轴颈之间形成油膜，减小摩擦和磨损，保证机器的正常运转。

实验中，通过测量油膜压力分布，可以分析轴承的润滑性能和工作状态。

三、实验仪器与设备1. 滑动轴承实验台2. 轴承加载装置3. 润滑油泵4. 压力传感器5. 数据采集系统6. 计算机及实验软件四、实验步骤1. 将实验台安装好，检查各部件连接是否牢固。

2. 添加润滑油，确保油量充足。

3. 启动润滑油泵，调节转速至预定值。

4. 打开轴承加载装置，逐步增加载荷。

5. 使用压力传感器测量轴承的径向和轴向油膜压力。

6. 记录实验数据，包括转速、载荷、油膜压力等。

7. 改变转速和载荷，重复实验步骤。

五、实验结果与分析1. 径向油膜压力分布曲线实验结果显示，轴承的径向油膜压力分布曲线呈抛物线形状。

在轴承中心区域，油膜压力最大，随着距离轴承中心的增加，油膜压力逐渐减小。

这是因为液体动压原理使得油膜压力在轴承中心区域达到最大值。

2. 轴向油膜压力分布曲线实验结果显示，轴承的轴向油膜压力分布曲线呈线性形状。

在轴承中心区域，轴向油膜压力最大，随着距离轴承中心的增加，轴向油膜压力逐渐减小。

这是由于轴承受到轴向载荷，使得轴向油膜压力在轴承中心区域达到最大值。

3. 载荷对油膜压力的影响实验结果显示，随着载荷的增加，轴承的径向和轴向油膜压力均呈上升趋势。

这是因为载荷的增加使得轴承受到更大的压力，导致油膜压力增大。

4. 转速对油膜压力的影响实验结果显示，随着转速的增加，轴承的径向和轴向油膜压力均呈下降趋势。

这是因为转速的增加使得油膜厚度减小，导致油膜压力降低。

六、实验结论1. 滑动轴承的径向和轴向油膜压力分布曲线呈抛物线和线性形状。

液体动压滑动轴承实验报告一、 实验目的1、测量轴承的径向和轴向油膜压力分布曲线。

2、观察径向滑动轴承液体动压润滑油膜的形成过程和现象。

3、观察载荷和转速改变时的油膜压力的变化情况。

4、观察径向滑动轴承油膜的轴向压力分布情况。

5、测定和绘制径向滑动轴承径向油膜压力曲线，求轴承的承载能力。

6、了解径向滑动轴承的摩擦系数f 的测量方法和摩擦特性曲线λ的绘制方法。

二、 实验设备及工具 滑动轴承实验台 三、 实验原理1、油膜压力的测量轴承实验台结构如图1所示，它主要包括：调速电动机、传动系统、液压系统和 实验轴承箱等部分组成。

在轴承承载区的中央平面上，沿径向钻有8个直径为1mm 的小孔。

各孔间隔为22.50，每个小孔分别联接一个压力表。

在承载区内的径向压力可通过相应的压力表直接读出。

将轴径直径（d=60mm ）按比例绘在纸上，将1~8个压力表读数按比例相应标出。

（建议压力以1cm 代表5kgf/cm 2）将压力向量连成一条光滑曲线，即得到轴承中央剖面油膜压力分布曲线）。

同理，读出第4和第8个压力表示数，由于轴向两端端泄影响，两端压力为零。

光滑连结0‘，8’，4‘，8’和0‘各点，即得到轴向油膜压力分布曲线。

2、摩擦系数的测量图1 轴承实验台结构图1、操纵面板2、电机3、三角带4、轴向油压传感器接头5、外加载荷传感器6、螺旋加载杆7、摩擦力传感器测力装置8、径向油压传感器（8只）9、传感器支撑板 10、主轴 11、主轴瓦 12、主轴箱径向滑动轴承的摩擦系数f 随轴承的特性系数λ（λ=ηn/p ）值的改变而改变。

在边界摩擦时，f 随λ值的增大而变化很小，进入混合摩擦后，λ值的改变引起f 急剧变化，在刚形成液体摩擦时f 达到最小值，此后，随λ值的增大油膜厚度亦随之增大，因而f 亦有所增大。

摩擦系数f 之值可通过测量轴承的摩擦力矩而得到。

轴转动时，轴对轴瓦产生周向摩擦力F ，其摩擦力矩为Fd2，它能使空套在轴上的轴瓦随轴转动，由于在轴瓦的外表面上固定一个测力杆，测力杆一端与轴瓦连接，另一端与弹簧片接触。

动压滑动轴承实验指导书一、实验学时本实验2学时。

二、实验目的1. 观察油膜的形成与破裂现象、分析影响动压滑动轴承油膜承载能力的主要因素；2. 测量轴承周向及轴向的油膜压力、绘制其油膜压力分布曲线；3. 测定轴承的摩擦力、绘制轴承特性（λ−f ）曲线；4. 掌握动压滑动轴承试验机的工作原理及其参数测试方法。

(1) 油膜压力(周向和轴向)的测量； (2) 转速的测量；(3) 摩擦力及摩擦系数的测量；三、实验机的构造及参数测试原理直流电机 2-V 形带 3-箱体 4-压力传感器 5-轴瓦 6-轴7-加载螺杆8-测力杆 9-测力传感器 10-载荷传感器 11-操作面板 图1 1．传动装置直流电机1通过V 带2驱动轴6旋转。

轴6由两个滚动轴承支承在箱体3上，其转速由面板11上的电位器进行无级调速。

本实验机的转速范围3～375转/分，转速由数码管显示。

2．加载方式由加载螺杆7和载荷传感器10组成加载装置，转动螺杆7可改变外加载荷的大小。

载荷传感器的信号经放大和A/D 转换后由数码管显示其载荷数值。

加载范围0～80㎏，不允许超过100㎏。

3. 油膜压力的测量在轴瓦5中间截面120°的承载区内(见图2左图)钻有七个均布的小孔，分别与七只压力传感器4接通，用来测量径向油膜压力。

距正中小孔的B/4轴承有效长度处，另钻一个小孔连接第八只压力传感器，用来测量轴向压力。

图2压力传感器的信号经放大、A/D 转换分别由数码管显示轴承径向油膜压力和周向油膜压力。

4. 摩擦系数的测量在轴瓦外圆的后端装有测力杆8(见图1)，测力杆紧靠测力传感器9，轴旋转后，轴承间的摩擦力矩应由力臂作用于测力传感器所产生的摆动力矩相平衡。

即302F 2M L Fc D L Fc L F D F C M ⋅=⋅=⋅=⋅故 摩擦系数（3）式中：F — 轴承外载荷 (N) F=外加载荷 + 轴承自重=750 N 30FL Fc F f ⋅==F M L －力臂长度 （mm ） F M — 轴承的摩擦力 (N) F C — 测力传感器读数四、实验数据处理及绘制有关曲线为消除载荷对机械系统变形引起测量的误差，通常在载荷不变的情况下，分级改变转速，测量各级转速下有关参数，然后进行计算处理和绘制有关曲线。

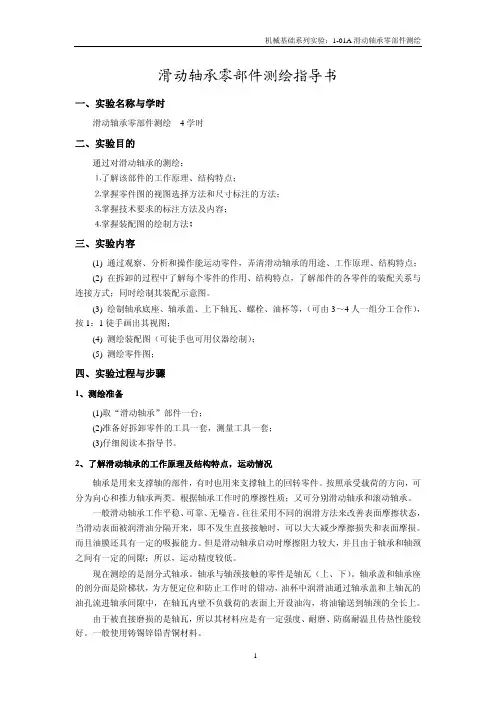

滑动轴承零部件测绘指导书一、实验名称与学时滑动轴承零部件测绘4学时二、实验目的通过对滑动轴承的测绘：⒈了解该部件的工作原理、结构特点；⒉掌握零件图的视图选择方法和尺寸标注的方法；⒊掌握技术要求的标注方法及内容；⒋掌握装配图的绘制方法；三、实验内容(1) 通过观察、分析和操作能运动零件，弄清滑动轴承的用途、工作原理、结构特点；(2) 在拆卸的过程中了解每个零件的作用、结构特点，了解部件的各零件的装配关系与连接方式；同时绘制其装配示意图。

(3) 绘制轴承底座、轴承盖、上下轴瓦、螺栓、油杯等，（可由3～4人一组分工合作），按1：1徒手画出其视图；(4) 测绘装配图（可徒手也可用仪器绘制）；(5) 测绘零件图；四、实验过程与步骤1、测绘准备(1)取“滑动轴承”部件一台；(2)准备好拆卸零件的工具一套，测量工具一套；(3)仔细阅读本指导书。

2、了解滑动轴承的工作原理及结构特点，运动情况轴承是用来支撑轴的部件，有时也用来支撑轴上的回转零件。

按照承受载荷的方向，可分为向心和推力轴承两类。

根据轴承工作时的摩擦性质；又可分别滑动轴承和滚动轴承。

一般滑动轴承工作平稳、可靠、无噪音。

往往采用不同的润滑方法来改善表面摩擦状态，当滑动表面被润滑油分隔开来，即不发生直接接触时，可以大大减少摩擦损失和表面摩损。

而且油膜还具有一定的吸振能力。

但是滑动轴承启动时摩擦阻力较大，并且由于轴承和轴颈之间有一定的间隙；所以，运动精度较低。

现在测绘的是剖分式轴承。

轴承与轴颈接触的零件是轴瓦（上、下）。

轴承盖和轴承座的剖分面是阶梯状，为方便定位和防止工作时的错动，油杯中润滑油通过轴承盖和上轴瓦的油孔流进轴承间隙中，在轴瓦内壁不负载荷的表面上开设油沟，将油输送到轴颈的全长上。

由于被直接磨损的是轴瓦，所以其材料应是有一定强度、耐磨、防腐耐温且传热性能较好。

一般使用铸锡锌铅青铜材料。

油杯一般用油枪将黄油注入油杯，旋拧杯盖可将黄油压送到轴承孔内3、部件拆卸首先量取总长、总宽、总高，然后按下列次序拆卸：拧油杯——＞拆两螺栓——＞分开上盖、底座和上下轴瓦。

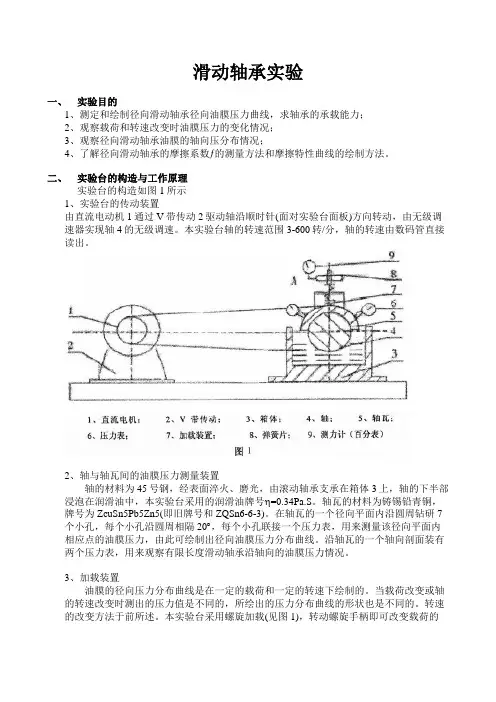

滑动轴承实验一、实验目的1、测定和绘制径向滑动轴承径向油膜压力曲线，求轴承的承载能力；2、观察载荷和转速改变时油膜压力的变化情况；3、观察径向滑动轴承油膜的轴向压分布情况；4、了解径向滑动轴承的摩擦系数ƒ的测量方法和摩擦特性曲线的绘制方法。

二、实验台的构造与工作原理实验台的构造如图1所示1、实验台的传动装置由直流电动机1通过V带传动2驱动轴沿顺时针(面对实验台面板)方向转动，由无级调速器实现轴4的无级调速。

本实验台轴的转速范围3-600转/分，轴的转速由数码管直接读出。

2、轴与轴瓦间的油膜压力测量装置轴的材料为45号钢，经表面淬火、磨光，由滚动轴承支承在箱体3上，轴的下半部浸泡在润滑油中，本实验台采用的润滑油牌号η=0.34Pa.S。

轴瓦的材料为铸锡铅青铜，牌号为ZcuSn5Pb5Zn5(即旧牌号和ZQSn6-6-3)。

在轴瓦的一个径向平面内沿圆周钻研7个小孔，每个小孔沿圆周相隔20︒，每个小孔联接一个压力表，用来测量该径向平面内相应点的油膜压力，由此可绘制出径向油膜压力分布曲线。

沿轴瓦的一个轴向剖面装有两个压力表，用来观察有限长度滑动轴承沿轴向的油膜压力情况。

3、加载装置油膜的径向压力分布曲线是在一定的载荷和一定的转速下绘制的。

当载荷改变或轴的转速改变时测出的压力值是不同的，所绘出的压力分布曲线的形状也是不同的。

转速的改变方法于前所述。

本实验台采用螺旋加载(见图1)，转动螺旋手柄即可改变载荷的大小，所加载荷之值通过传感器数字显示，直接在测探箱面板右显示窗口上读出(取中间值)。

这种加载方式的主要优点是结构简单、可靠，使用方便，载荷的大小可任意调节。

4、摩擦系数ƒ测量装置径向滑动轴承的摩擦系数ƒ随轴承的特性系数λ=ηn/p值的改变而改变。

(η-油的动力粘度，n-轴的转速，P -压力，P= P负/Bd，P负-轴上的载荷，B-轴瓦的宽度，d-轴的直径，本实验台B=125mm，d=70mm)如图2所示。

试验二滑动轴承试验指导书一、试验目的1、观看载荷和转速转变时油膜压力的变化状况。

2、把握径向滑动轴承的油压及摩擦系数的测定方法，了解摩擦系数与轴承单位压力，滑动速度以及润滑油粘度之间的关系，绘制轴承摩擦特性曲线。

3、测定并绘出滑动轴承油膜压力径向分布曲线及承载曲线，并近似计算出轴承的承载量。

二、试验设备及原理1、主要技术参数（1）直流电动机功率：750W（2）加载局部：a〕调整范围：0─300kgb〕传感器精度：±0.2％〔读数〕〔3〕工作条件：a〕环境温度：-10℃─ +50℃b〕相对湿度：≤80％c〕电源：～220V±10％50Hz d〕工作场所：无猛烈电磁干扰和腐蚀气体（4）试验轴瓦：内直径d=70mm 有效长度B=100mm光泽度▽7〔1.6 〕材料ZQSn6─6─3测力杆上测力点与轴承中心距离L=120mm（5）试验台重量：52kg。

2、试验台构造及工作原理该试验台主轴由两个高精度的单列向心球轴承支承。

直流电机通过三角带带动传动主轴，主轴顺时针旋转，主轴上装有周密加工制造的主轴瓦和光电传感器，轴的转速由掌握箱面板上的右数码管直接读出。

主轴瓦外圆被加载装置〔未画〕压住，旋转加载杆即可对轴瓦加载，加载大小由荷重传感器测得，由掌握箱面板上左数码管读出。

主轴瓦上装有测力杆，通过测力压力传感器检测压力，经过计算可直接得到摩擦力矩值。

主轴瓦前端装有7只测径向压力的油压传感器，在轴瓦的一个径向平面内沿圆周钻有7 个小孔，每个小孔沿圆周相隔20º，每个小孔联接一个压力传感器，用来测量该径向平面内相应点的油膜压力，由此可绘制出径向油膜压力分布曲线。

沿轴瓦的一个轴向剖面装有两个压力传感器，用来观看有限长滑动轴承沿轴向的油膜压力状况。

3、加载装置油膜的径向压力分布曲线是在肯定的载荷和肯定的转速下绘制的。

当载荷转变或轴的转速转变时测出的压力值是不同的，所绘出的压力分布曲线的外形也是不同的。

实验四滑动轴承实验实验项目性质：验证性实验计划学时：1一、实验目的1．观察径向滑动轴承液体动压油膜的形成过程与现象；2．观察载荷和转速改变时，径向和轴向油膜压力的变化情况；3．测定和绘制径向滑动轴承径向油膜压力分布曲线；4．测定径向滑动轴承的摩擦系数f和绘制摩擦特性曲线。

二、实验台的构造与工作原理（一）滑动轴承实验台1．实验台的构造实验台的构造如图所示。

实验台的传动装置由直流电机1通过v带传动2驱动轴4沿顺时针方向转动，由无级调速器实现轴4的无级调速，轴的转的转速由数码管直接读出。

2．轴与轴瓦间油膜压力测量装置轴由流动轴承支承在箱体3上，轴的下阗部泡浸在润滑油中。

在轴瓦5的一径向平面内沿周向钻有7个小孔，彼此相隔20每个小孔联接一个压力表6，用来测量该相应点的油膜压力，由此可以绘出径向油膜压力分布曲线。

沿轴瓦的一个轴瓦的一个轴向剖面内装有两个压力表，用来观察有限长度内滑动轴承沿轴向的油膜压力分布情况。

3．加载装置油膜的径向压力分布曲线是在一定的载荷和一定的转带下绘制的。

当载荷改变或轴的转速改变时测出的油膜压力值就不同，所绘出的压力分布曲线的形状也不同。

本实验台采用螺旋加载，转动螺杆7可改变载荷的大小，所加载荷之值通过传咸器用数码管数字显示，直接在实验台的操纵面板上读出（取中间值）。

4．实验台主要参数图4-1 滑动轴承实验台（1）轴的直径d=70mm（2）轴瓦的宽度B=125mm（3）测力杆长度（测力点到轴承中心距离）L=120（4）测力计（百分表）标定值K=0.098N/格（5）加载系统初始载荷W=40N(轴瓦重量)（6）加载系统的加载范围0~1000N;调速范围3~500r/min（7）油压表量程0~0.6Mpa（0.025Mpa/格）（8）润滑油，夏季用L---AN46(30号机油)、动力粘度n40=0.04lPa.S:冬季用L---AN22(15号机油)，动力粘度n40=0.020Pa.S.5．摩擦系数f测量装置径向滑动轴承的摩擦系数f随轴承的特性数ήn/p值的改变而改变。

液体动压径向滑动轴承实验指导书一、实验内容与目的：1．观察径向滑动轴承的摩擦现象，加深对概念的理解； 2．测绘径向滑动轴承的摩擦特性曲线，掌握测绘方法；3．测绘径向滑动轴承油膜压力曲线，求油膜承载能力。

了解复杂问题的简化处理方法。

二、实验设备的结构与工作原理：本实验有二类（二种型号）设备，它们的结构示意图如图1和图2所示：它们包括以下向个部份：可以证明，抛物面与轴直径截面所围体积与以m P 值为高的长方体的体积之比32=KdB m 。

如果我们测量是精确的；那么我们计算结果摩擦状态指示装置的原理是用一个与轴和轴瓦相连的直流电路上的灯泡来指示的。

当轴当轴在很低的转速下转动时，轴将润滑油带入轴和轴瓦之间收敛性间隙内，但由于此时的油膜厚度很薄，轴与轴瓦之间部分微观不平的凸峰处仍在接触，当轴的转速达到一定值时，轴与轴瓦之间形成的压力油膜厚度完全分开两表面之间微观不平的凸峰，油膜守全将轴与轴瓦隔开，灯泡就不亮了。

这个指示装置还有一个作用就是当指示灯亮时不能加载，以免出现油温过高烧瓦等现三、实验方法与步骤：一）操作前检查：1．调速旋钮是否逆时针旋到底；2．将百分表调零；3．察看油标，检查润滑油油位是否到位；4．使加载系统处于未加载状态；二）实验操作（在做完以上准备工作后）：1．观察润滑现象：接通电源，将调速旋钮右旋将使在一定转速（300转/分左右）下旋转，再回调至200转/分左右，然后再慢慢的调到转速为零。

注意观察各种摩擦状态。

2．摩擦系数测量：①接通电源，旋转调速旋钮使轴在一定转速（300转/分）下旋转。

②用加、减载荷方法记录在不同载荷情况下百分表读数；然后再在一固定载荷（HS-A型加到40kg;HZ型加三块砝码）下，用加、减转速方法记录百分表读数。

这样就得到摩擦系数各点值。

3．油膜承载压力测量：①调节调速旋钮，将轴转速达到各试验机的最高转速（500转/分以内）；②加载使轴承受一定载荷（HS-A型100kg;HZ型六块砝码），待压力表值稳定后记录各块压力表的值。

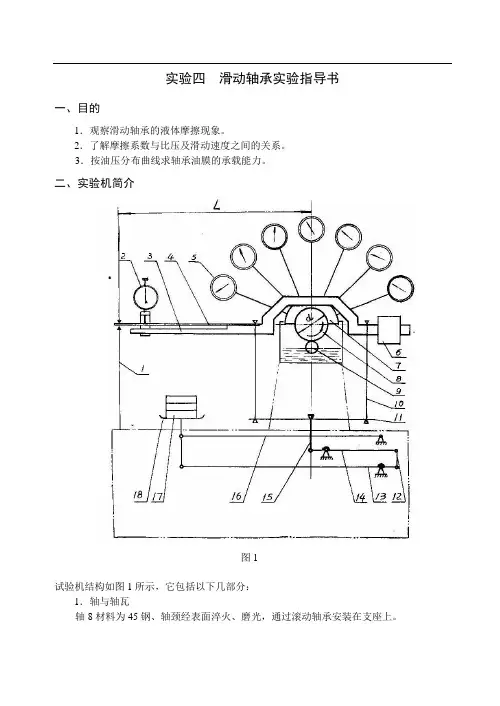

实验四滑动轴承实验指导书一、目的1．观察滑动轴承的液体摩擦现象。

2．了解摩擦系数与比压及滑动速度之间的关系。

3．按油压分布曲线求轴承油膜的承载能力。

二、实验机简介图1试验机结构如图1所示，它包括以下几部分：1．轴与轴瓦轴8材料为45钢、轴颈经表面淬火、磨光，通过滚动轴承安装在支座上。

轴瓦7材料为锡青铜。

在轴瓦的中间界面处，沿半圆周均布七个小孔，分别与压力表相连。

2．加载系统由砝码17，通过由杆件12、13、14、15、16组成的杠杆系统，及由杆件3、10、11组成的平行四边形机构，将载荷加到瓦轴上。

3．传动系统由直流电动机，通过三角带传动，驱动轴逆时针转动，直流电动机用硅整流电源实现无级调速。

4.供油方法轴转动时,将润滑油均匀的涂在轴的表面上,由油带入轴与瓦之间的楔形间隙中,形成压力油膜。

5.测摩擦力装置轴转动时，对轴瓦产生周向摩擦力F ，其摩擦力矩2d F ⋅使构件3翻转。

由固定在构件3上的百分表2测出弹簧片在百分表出的变形量。

作用在支点1处的反力Q 与弹簧片的变形成正比。

可根据变形测出反力Q ，进而可推算出摩擦力F 。

6.摩擦状态指示装置图2图2为摩擦状态指示电路。

将轴与轴瓦串联在指示灯电路中，当轴与轴瓦之间被润滑油完全分开，即处于液体摩擦状态时，指示灯熄灭，当轴与瓦之间为非液体摩擦状态时，指示灯亮或闪动。

三、实验机参数1．轴的直径70=d mm 。

2．轴瓦长度70=I mm 。

3.支点1到轴瓦中心的距离400=L mm 。

4.支点1处作用力Q ＝百分表读数K ⨯（N ）=K5.加载系统作用在轴瓦上的初始载荷 5001=P N6.加载系统杠杆比 75=i 。

四、各量的测量方法1．载荷P如果砝码重为2P ，则作用在轴瓦上的载荷21iP P P += 2．摩擦系数f由力矩平衡得：Q L d F ⋅=⋅2则：d Q L F 2=dP Q L PFf 2==3．油膜中间截面处压力分布由压力表读出。

4．转速 n用转速表或转速数字显示仪在轴端测量。

液体动压滑动轴承实验指导书一、实验目的1.了解滑动轴承润滑及承载机理。

2.学习动压轴承油膜压力分布的测定方法，绘制周向油膜压力分布曲线。

3.观察载荷和转速改变时，径向滑动轴承油膜压力的分布情况。

二、实验原理及装置本实验使用湖南长庆科教仪器有限公司生产的HS-A型液体动压轴承实验台如图1所示，它由操纵面板、传动装置、加载装置、油膜压力测量装置和被试验轴承等组成。

在轴承上半部中间即轴承有效宽度B/2处的剖面上，沿圆周1200内钻有七个均匀分布的小孔，每个小孔联接一个压力表，在轴承轴向有效宽度B/4处也钻有一个小孔，并连接一只压力表。

从而可绘出轴承的周向和轴向压力分布曲线，(见图2)。

图2 周向油膜压力分布曲线油膜的径向压力分布曲线是在一定的载荷和一定的转速下绘制的。

当载荷改变或轴的转速改变时所测出的压力值是不同的，所绘出的压力分布曲线也是不同的。

本实验台采用螺旋加载，转动螺杆即可改变载荷的大小。

所加载荷之值通过传感器，在实验台的操纵面板中的外加载荷显示窗数码管直接读出。

转速由主轴转速调速旋钮4控制直流调速电源进行无级调速。

主轴转速又由装在主轴后部的光电测速传感器采集，最后由操纵面板中的主轴转速显示窗数码管直接读出。

另外，操纵面板上还有无油膜指示灯。

当轴不转动时，可看到灯泡很亮；低速转动时，轴将润滑油带入轴和轴瓦之间收敛性间隙内，但由于油膜很薄，轴与轴瓦见部分微观不平度的峰高仍在接触，故灯忽亮忽灭；当转速达到一定值时，压力油膜完全遮盖凸峰高度，即油膜完全将轴与轴瓦隔开，灯泡就不亮了。

三、实验步骤：1．开机前检查箱体油液是否超过油标1/2处；外加载螺杆是否脱开传感器；主轴调速旋钮是否在零位；百分表是否固定，表针是否能复位；轴瓦能否摆动自如；各个压力表指针是否为零。

2．按下电源开关，无油膜指示灯亮。

3．启动电机，缓慢旋转主轴调速按钮，主轴缓慢增速，无油膜指示灯熄灭，表示轴与轴瓦已经处于完全液体润滑状态。

4．缓慢旋转外加载螺杆逐渐加载，同时观察各个压力表指针逐渐上升。

附：滑动轴承实验报告
滑动轴承是最常用的轴承之一，它是由封装实体（一般为金属或塑料制品）、滚子及
一般的内外圈组成的润滑轴承。

滑动轴承采用滚子和滑动作用进行支承和向受力件传递能量，主要分为内圆滑动轴承、外圆滑动轴承及特殊滑动轴承。

本实验中，采用的是外圆滑动轴承，用于测量轴承的磨擦力。

磨擦力是滑动轴承系统
中最重要的影响因素，表征轴承性能优劣。

在这次实验中，我们测试不同轴承上的磨擦力。

实验硬件用于测量轴承上施加力的受力件，以及发电机以及轴承。

发电机以定容量输
出受力件上施加力，使用数字显示仪表记录最大输出力和最大输出扭矩。

实验过程中，发
电机逐渐增加输出，用力的变化是渐进的，以便发生滑动运动。

我们采集测量值，并用这
些数据计算滑动轴承的磨擦力。

实验结果显示，在不同轴承上，磨擦力表现出了明显的差异。

加入润滑油后，磨擦力
显示出显著降低。

从实验结果可以看出，润滑油对滑动轴承的作用是显著的，可以维持其
高性能的操作。

通过本次实验，我们可以证明滑动轴承的磨擦力是受轴承本身参数及表面粗糙度影响的。

此外，实验还证实了润滑油的重要作用，在消除滑动轴承表面磨擦力、增强轴承系统
的稳定性、维护正常运行时间等方面发挥着重要作用。

以上就是本次滑动轴承实验报告。

从实验结果来看，滑动轴承的抗磨擦性能受到轴承
本身参数和润滑油的影响，而且润滑油有助于滑动轴承的高性能操作。

滑动轴承实验一、概述滑动轴承用于支承转动零件，是一种在机械中被广泛应用的重要零部件。

根据轴承的工作原理，滑动轴承属于滑动摩擦类型。

滑动轴承中的润滑油若能形成一定的油膜厚度而将作相对转动的轴承与轴颈表面分开，则运动副表面就不发生接触，从而降低摩擦、减少磨损，延长轴承的使用寿命。

根据流体润滑形成原理的不同，润滑油膜分为流体静压润滑(外部供压式)及流体动压润滑(内部自生式)，本章讨论流体动压轴承实验。

流体动压润滑轴承其工作原理是通过韧颈旋转，借助流体粘性将润滑油带人轴颈与轴瓦配合表面的收敛楔形间隙内，由于润滑油由大端人口至小端出口的流动过程中必须满足流体流动连续性条件，从而润滑油在间隙内就自然形成周向油膜压力(见图1)，在油膜压力作用下，轴颈由图l(a)所示的位置被推向图1(b)所示的位置。

图1 动压油膜的形成当动压油膜的压力p 在载荷F 方向分力的合力与载荷F 平衡时，轴颈中心处于某一相应稳定的平衡位置O 1，O 1位置的坐标为O 1(e ，Φ)。

其中e =OO 1，称为偏心距；Φ为偏位角(轴承中心O 与轴颈中心O 1连线与外载荷F 作用线间的夹角)。

随着轴承载荷、转速、润滑油种类等参数的变化以及轴承几何参数(如宽径比、相对间隙)的不同．轴颈中心的位置也随之发生变化。

对处于工况参数随时间变化下工作的非稳态滑动轴承，轴心的轨迹将形成一条轴心轨迹图。

为了保证形成完全的液体摩擦状态，对于实际的工程表面，最小油膜厚度必须满足下列条件：()21min Z z R R S h += （1）式中，S 为安全系数，通常取S ≥2；R z1，R Z2分别为轴颈和铀瓦孔表面粗糙度的十点高度。

滑动轴承实验是分析滑动轴承承载机理的基本实验，它是分析与研究轴承的润滑特性以及进行滑动轴承创新性设计的重要实践基础。

根据要求不同，滑动轴承实验分为基本型、综合设计型和研究创新型三种类型。

（1）掌握实验装置的结构原理，了解滑动轴承的润滑方式、轴承实验台的加载方法以及轴承实验台主轴的驱动方式及调速的原理。

实验四 液体动压滑动轴承实验指导书一、实验目的1、了解实验台的构造和工作原理，通过实验进一步了解动压润滑的形成，加深对动压原理的认识。

2、学习动压轴承油膜压力分布的测定方法，绘制油膜压力径向和轴向分布图，验证理论分布曲线。

3、掌握动压轴承摩擦特征曲线的测定方法，绘制f —n 曲线，加深对润滑状态与各参数间关系的理解。

二、实验原理及装置1．概述此项实验是径向加载的液体动压滑动轴承实验。

其目的是测量轴承与转轴间隙中的油膜在圆周方向的压力分布值(见图1)，并验证径向油膜压力最大值批P MAX 不在外载荷F R 的垂线位置，而是在最小油膜厚度附近，即0=∂∂XP 处。

该实验还可以测试下列几项内容。

(1)测量轴承与转轴间隙中的油膜在轴线方向的压力分布值，并验证轴向压力分布曲线呈抛物线分布，即轴向油膜最大压力值在轴承宽度的中间位置(见图2)。

图1 周向油膜压力分布曲线 图2轴向油膜压力分布曲线(2)测量径向液体动压滑动轴承在不同转速、不同载荷、不同粘度润滑油情况下的摩擦系数f 值，根据取得的一系列f 值，可以做出滑动轴承的摩擦特性曲线，进而分析液体动压的形成过程，并找出非液体摩擦到液体摩擦的临界点，以便确定一定载荷、一定粘度润滑油情况下形成液体动压的最低转速，或一定转速、一定粘度润滑油情况下保证液体动压状态的最大载荷(见图3)。

图3 轴承摩擦特性曲线2．实验装置及原理本实验使用湖南长庆科教仪器有限公司生产的HS-B型液体动压轴承实验台如图4所示，它由传动装置、加载装置、摩擦系数测量装置、油膜压力测量装置和被试验轴承等组成。

图4 滑动轴承试验台1．操纵面板2．电机3．三角带4．轴向油压传感器接头5．外加载荷传感器6．螺旋加载杆7．摩擦力传感器测力装置8．径向油压传感器（7只）9．传感器支撑板10．主轴11．主轴瓦12．主轴箱1）传动装置由直流电机2通过三角带3带动主轴顺时针旋转，由无级调速器实现无级调速。

本实验台主轴的转速范围为3～375rpm，主轴的转速由装在面板1上的数码管直接读出。

滑动轴承实验报告滑动轴承实验报告引言滑动轴承是机械工程中常见的一种重要零部件，其作用是减少机械装置中运动部件的摩擦和磨损，提高机械的工作效率和寿命。

本次实验旨在通过实际操作和数据收集，探究滑动轴承的工作原理和性能。

实验目的1. 了解滑动轴承的结构和工作原理。

2. 掌握滑动轴承的装配和拆卸方法。

3. 测量滑动轴承的摩擦力和磨损情况，分析其性能。

实验仪器和材料1. 滑动轴承实验台2. 数字测力计3. 数字显微镜4. 砂纸和磨料5. 清洁剂和润滑油实验步骤1. 准备工作：清洁实验台和滑动轴承，确保无杂质。

2. 安装滑动轴承：将滑动轴承固定在实验台上，确保其稳定。

3. 测量摩擦力：使用数字测力计将一定力量施加在轴承上，记录下测得的摩擦力数值，并重复多次以获取准确数据。

4. 观察磨损情况：使用数字显微镜观察滑动轴承表面的磨损情况，记录下来。

5. 拆卸滑动轴承：将滑动轴承从实验台上拆卸下来，注意保持其完整性。

6. 清洗和润滑：使用清洁剂将滑动轴承清洗干净，然后涂抹适量的润滑油。

7. 再次安装滑动轴承：将清洗和润滑后的滑动轴承重新安装到实验台上。

实验结果和分析通过实验测量得到的摩擦力数据和观察到的磨损情况，可以得出以下结论：1. 滑动轴承的摩擦力随施加力的增加而增大，但增长速度逐渐减缓。

2. 滑动轴承表面的磨损主要集中在与轴接触的区域，磨损程度与施加力量和使用时间有关。

3. 清洗和润滑可以减少滑动轴承的摩擦力和磨损程度，提高其工作效率和寿命。

实验总结通过本次实验，我们深入了解了滑动轴承的结构和工作原理，并通过实际操作和数据收集，对其性能进行了分析和评估。

实验结果表明，滑动轴承的摩擦力和磨损程度与施加力量和使用时间密切相关，而清洗和润滑可以有效减少摩擦力和延长滑动轴承的使用寿命。

实验中还存在一些不足之处，例如实验数据的采集和分析可以更加精确和全面，实验步骤的描述可以更加清晰和详细。

在今后的实验中，我们将进一步改进实验方法和技术，以提高实验的准确性和可靠性。

滑动轴承实验报告背景滑动轴承是工程中常用的一种机械元件，用于减少摩擦和支撑旋转或直线运动的轴。

在工业生产中，滑动轴承广泛应用于各种机械设备中，如汽车、飞机、船舶等。

因此，研究滑动轴承的性能和寿命对于提高机械设备的可靠性和效率具有重要意义。

本实验旨在通过对滑动轴承进行测试和分析，评估其性能，并给出改进建议。

实验设备与方法设备清单•滑动轴承样品•实验台架•传感器（温度、压力、振动等）•数据采集系统•动力源•实验仪器（示波器、温度计等）实验步骤1.将滑动轴承样品安装在实验台架上。

2.连接传感器和数据采集系统，并确保其正常工作。

3.设置实验参数，如转速、载荷等。

4.启动实验仪器和数据采集系统。

5.开始记录数据，并持续监测实验过程中的温度、压力、振动等参数。

6.实验结束后，停止数据记录和监测。

7.对实验数据进行分析和处理。

数据分析温度分析通过实验记录的温度数据，可以评估滑动轴承在运行过程中的热量产生情况。

根据温度变化趋势和峰值温度，可以判断滑动轴承是否存在过热问题，并进一步分析其原因。

压力分析通过实验记录的压力数据，可以评估滑动轴承在运行过程中所受到的载荷大小和变化情况。

根据压力变化趋势和峰值压力，可以判断滑动轴承是否存在超载或不均匀载荷问题，并进一步分析其对轴承寿命的影响。

振动分析通过实验记录的振动数据，可以评估滑动轴承在运行过程中的振动情况。

根据振动幅值和频率谱分析结果，可以判断滑动轴承是否存在不平衡、松散或异常磨损等问题，并进一步分析其对轴承性能和寿命的影响。

结果与讨论根据上述数据分析，我们可以得出以下结论：1.温度分析结果显示，滑动轴承在高速运行时会产生较高的温度，可能存在过热问题。

建议采取降温措施，如增加润滑油量、改善散热条件等。

2.压力分析结果显示，滑动轴承所受载荷存在不均匀分布的情况，可能导致局部应力过大。

建议优化轴承设计或增加支撑结构，以提高载荷均衡性。

3.振动分析结果显示，滑动轴承存在较大的振动幅值和频率谱异常。

滑动轴承实验报告一、实验目的二、实验原理1. 滑动轴承的定义2. 滑动轴承的分类3. 滑动轴承的工作原理4. 滑动轴承的优缺点5. 滑动轴承的应用领域三、实验器材与药品1. 实验器材清单2. 药品清单四、实验步骤及方法1. 实验前准备工作2. 实验操作步骤及方法详解五、实验结果与分析1. 实验结果数据统计表格2. 实验结果数据分析六、实验结论七、参考文献一、实验目的：本次滑动轴承实验旨在通过对滑动轴承进行测试，探究滑动轴承在不同条件下的工作性能，为其在实际应用中提供参考。

二、实验原理：1. 滑动轴承的定义：滑动轴承是机械传动中常用的一种基础零件，它能够支撑和转移机械装置中产生的各种载荷，并保证其正常运转。

2. 滑动轴承的分类：按照材料可分为金属滑动轴承、非金属滑动轴承；按照润滑方式可分为干摩擦滑动轴承和液体润滑滑动轴承。

3. 滑动轴承的工作原理：当滑动轴承在运转时，由于载荷的存在，使得轴和套之间产生相对运动，此时如果没有任何润滑措施，将会产生很大的摩擦力和磨损，因此必须采取一定的润滑措施来减小摩擦力和磨损。

4. 滑动轴承的优缺点：优点是结构简单、制造容易、使用寿命长；缺点是摩擦力大、温升高、噪声大。

5. 滑动轴承的应用领域：广泛应用于各种机械设备中，如汽车、船舶、飞机等。

三、实验器材与药品：1. 实验器材清单：万能试验机、电子天平、计时器等。

2. 药品清单：黄油。

四、实验步骤及方法：1. 实验前准备工作：（1）检查万能试验机是否正常；（2）称取黄油，并将其涂在滑动轴承的内壁上；（3）将滑动轴承套装入万能试验机中，并固定好。

2. 实验操作步骤及方法详解：（1）打开电源，启动万能试验机；（2）设置测试参数：载荷大小、转速、测试时间等；（3）开始测试，记录每个时间点下的摩擦力大小和温度变化情况；（4）测试结束后，关闭电源，取出滑动轴承，并清洗干净。

五、实验结果与分析：1. 实验结果数据统计表格：时间/min 摩擦力/N 温度/℃0 0 255 10 3010 20 3515 30 4020 40 452. 实验结果数据分析：从实验结果可以看出，在滑动轴承运转过程中，随着时间的增加，摩擦力逐渐增大，温度也随之升高。

滑动轴承实验台使用说明书本实验台用于液体动压滑动轴承实验，主要利用它来观察滑动轴承的结构及油膜形成的过程，测量其径向油膜压力分布，通过测定可以绘制出摩擦特性曲线、径向油膜压力分布曲线和测定其承载量。

一、实验台结构简介与工作原理l. 本实验台主要结构图1所示：图1 滑动轴承实验台结构简图1. 操纵面板2. 电机3. V带4. 轴向压力传感器(1只)5.负载传感器6. 螺旋加载杆7. 摩擦力传感器8. 径向压力传感器(7只)9. 主轴瓦10.机体11. 主轴箱2. 结构特点该实验台主轴9由两个高精度的深沟球轴承支承。

直流电机2通过V 带3驱动主轴9，主轴顺时针旋转，主轴上装有精密加工制造的主轴瓦10，由装在底座里的无级调速器实现主轴的无级变速，轴的转速由装在面板1上的左数码管直接读出。

主轴瓦外圆处被加载装置(未画)压住，旋转加载杆5即可对轴瓦加载，加载大小由负载传感器测出，由面板上右数码管显示。

主轴瓦上装有测力杆，通过摩擦力传感器6可得出摩擦力值。

主轴瓦前端装有1号—7号七只测径向压力传感器7，传感器的进油口在轴瓦的21处。

在轴瓦全长的41处装有一个测轴向油压的压力传感器。

即第8号压力传感器，传感器的进油口在轴瓦的41处。

此外，还设置有转速传感器和油温传感器，共12个传感器。

二、主要技术参数试验轴瓦 内径 d =60mm 长度 B =120mm表面粗糙度 ∇7）材料 ZCuSn5Pb5Zn5（即旧牌号ZQSn6-6-3）加载范围0—1000N(0～100kg ⋅f) 负载传感器精度0.01 量程0～10mm 压力传感器精度2.5% 量程0～0.6MPa 测力杆上测力点与轴承中心距离 L =120mm 测力计标定值 K =0.098N/格 电机功率 355W 调速范围：2～400r/nim 试验台重量：52kg该实验台的操作面板如图2所示。

图2 实验台面板布置图三、电气装置技术性能l. 直流电动机功率：355W2. 测速部份：a. 测速范围：2 r/nim～400 r/nimb. 测速精度：±1 r/nim3. 加载部份：a. 调整范围：O～1000N(0～100kg)b. 传感器精度: ±0.2％(读数)4. 工作条件：a. 环境温度：-10℃～+50℃b. 相对湿度：≤80％c. 电源：～200V土10％50Hzd. 工作场所：无强烈电磁干扰和腐蚀气体四、使用步骤1. 开机前的准备：a. 用汽油将油箱清理干净，加入N68(40#)机油至圆形油标中线。
