自动压力水泵控制原理
自动压力水泵控制的原理是通过监测和调节水泵的进出水压力来实现水泵的自动开启和关闭。
自动压力水泵控制系统通常包括水泵、压力传感器、控制器和电磁阀。
压力传感器安装在水泵进水管道上，用于实时检测水泵进水管道中的水压。
控制器根据压力传感器的信号来判断当前的水压情况，并通过控制电磁阀来控制水泵的开启和关闭。
工作原理如下：
1. 当水泵关闭时，压力传感器监测到的进水管道中的水压低于设定的最低压力阈值。
控制器接收到信号后，启动电磁阀开启进水管道，水泵开始工作。
2. 水泵工作后，压力传感器监测到的进水管道中的水压逐渐升高。
当水压达到设定的最高压力阈值时，控制器接收到信号后，关闭电磁阀停止进水管道供水，水泵停止工作。
3. 当水泵停止工作后，压力传感器检测到的进水管道中的水压开始下降。
当水压低于最低压力阈值时，控制器再次启动电磁阀开启进水管道，使水泵重新启动。
通过不断检测和调节进出水管道的水压，自动压力水泵控制系统能够保持水压在一个设定的范围内，实现自动化的水泵控制。
这种控制方式可以根据用户的需要，灵活调整水泵的启停，提高水泵的工作效率，节省能源。
多功能水泵控制阀作用何谓多功能水泵控制阀?水泵有什么运行特性需要阀门来控制?水泵控制阀能否实现这些控制?以及它与传统的闸阀、蝶阀、止回阀以及匀速、双速缓闭的水力控制止回阀在原理、功能等方面有什么质的不同。
在本文中以活塞式多功能水泵控制阀(下称控制阀)为例，通过对其结构、主要功能、工作原理的剖析，提出对上述问题的看法，供读者参阅。
一、结构控制阀结构的主要特点是取消了阀座中间的定位机构和阀瓣上侧的弹簧，而且在阀瓣的下侧设计了导流板，最大限度减少了介质过流时的机械损失和阀瓣下侧穹腔内的旋涡损失。
以缸体内的活塞作驱动元件，在介质自身压力作用下带动阀瓣作上下运动，实现阀的开启或关闭。
活塞、启闭件、连同缸体配置在阀体上，流线形、宽阀腔的阀体，不但水头损失可以比同类产品减少30%以上，而且具有良好的抗气蚀性能。
以电磁阀换向机构(下称电磁阀)和压力管路组成伺服系统，取控制阀两端的压力水为驱动源，通过电信号指令，任意一端的压力水都能实现水泵控制阀在设定的时刻和速度执行泵的开启或关闭。
二、泵的运行特性与控制阀的功能特点、工作原理1、泵的启动特性及其控制a)离心泵的零流量启动特性及其控制(即关阀启动)离心泵在零流量工况时轴功率最小，为额定轴功率的30%-90%，所以离心泵的启动特性是零流量启动(即关阀启动)。
待泵至额定转速之后控制阀按设定的速度缓慢开启。
工作原理：泵启动时(前)压力水经过设有延时的电磁阀流向缸体内活塞上腔，而活塞下腔通过缸体下端经电磁阀通向大气，此时控制阀处于关闭状态。
电动机补偿启动结束，泵正常运转,电磁阀即执行换向指令,切断活塞上腔压力水源、关闭缸体下端通向大气的回路，同时将压力水经电磁阀注入缸内活塞下腔、打开活塞上腔通向大气的回路，活塞上腔的水经电磁阀排出阀外，控制阀按设定的速度缓慢开启，完成并满足了离心泵在零流量时轴功率最小的启动特性，保证泵机组的安全运转。
b)轴流泵的大流量启动特性及其控制(即全开阀启动)轴流泵在零流量工况时轴功率最大，为额定轴功率的140%～200%，所以轴流泵的启动特性应是大流量启动(即全开阀启动)。
水泵调压阀工作原理
水泵调压阀的工作原理是根据水泵出口的压力情况来调整阀门的开启程度，以控制水流的流量和压力来实现水泵系统的稳定运行。
以下是水泵调压阀的工作原理的具体步骤：
1. 当水泵开始工作时，水流通过水泵的出口进入调压阀。
2. 当水泵出口的压力超过设定的阀门压力时，例如设定值为3巴，阀门开始自动打开，允许更多的水流通过。
3. 在阀门打开的过程中，水流量增加，减小了系统中的压力。
一旦压力降低到设定值以下，阀门会开始自动关闭。
4. 当阀门关闭时，水流量减少，系统中的压力再次升高。
当压力再次超过设定值时，阀门又会开始打开，水流量增加。
5. 调压阀会不断地根据水泵出口的压力情况来调整阀门的开启程度，以维持系统中的水流量和压力在设定的范围内。
总之，水泵调压阀通过不断地控制阀门的开启程度来调整水泵系统中的水流量和压力，以保持系统的稳定运行。

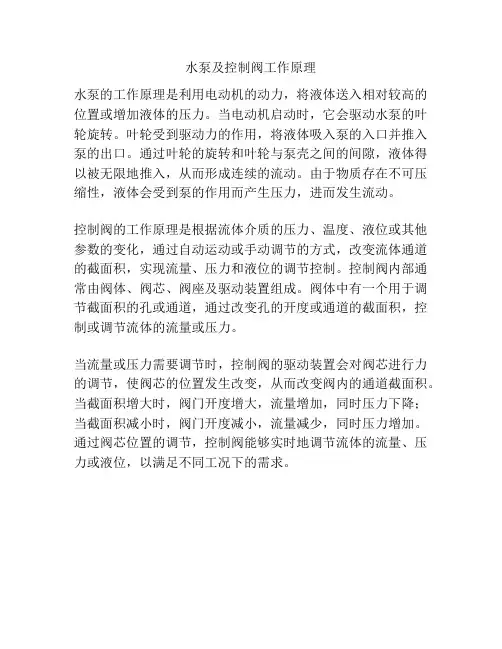

水泵及控制阀工作原理
水泵的工作原理是利用电动机的动力，将液体送入相对较高的位置或增加液体的压力。
当电动机启动时，它会驱动水泵的叶轮旋转。
叶轮受到驱动力的作用，将液体吸入泵的入口并推入泵的出口。
通过叶轮的旋转和叶轮与泵壳之间的间隙，液体得以被无限地推入，从而形成连续的流动。
由于物质存在不可压缩性，液体会受到泵的作用而产生压力，进而发生流动。
控制阀的工作原理是根据流体介质的压力、温度、液位或其他参数的变化，通过自动运动或手动调节的方式，改变流体通道的截面积，实现流量、压力和液位的调节控制。
控制阀内部通常由阀体、阀芯、阀座及驱动装置组成。
阀体中有一个用于调节截面积的孔或通道，通过改变孔的开度或通道的截面积，控制或调节流体的流量或压力。
当流量或压力需要调节时，控制阀的驱动装置会对阀芯进行力的调节，使阀芯的位置发生改变，从而改变阀内的通道截面积。
当截面积增大时，阀门开度增大，流量增加，同时压力下降；当截面积减小时，阀门开度减小，流量减少，同时压力增加。
通过阀芯位置的调节，控制阀能够实时地调节流体的流量、压力或液位，以满足不同工况下的需求。
多功能水泵控制阀工作原理
多功能水泵控制阀是一种能够自动调节水泵运行状态的液控制系统，其工作原理主要包括以下几个步骤：
1. 水泵启动：当需要水泵开始工作时，控制系统会发出信号，启动水泵的电机，使水泵开始运转。
2. 检测水压：水泵开始工作之后，多功能水泵控制阀会对水泵出口的压力进行检测。
如果水压低于预设值，控制阀会发出信号，调整水泵的输出量，使得出口水压达到预设值。
3. 运行状态监测：在水泵工作的过程中，控制系统会不断监测水泵的运行状态，包括水流量、运转时间、温度等信息。
如果发现水泵出现故障，控制系统会自动停止水泵的运行，避免出现重大故障。
4. 自动开关机：根据用户需求，多功能水泵控制阀可以自动实现水泵的开启和关闭。
例如，如果用户希望在特定时间段内使用水泵，控制系统可以根据预设时间自动开启和关闭水泵。
5. 维护提示：多功能水泵控制阀还具有检测和提示维护的功能。
当控制系统检测到水泵需要进行保养或更换零部件时，会发出提示信息，提醒用户进行维护。
总的来说，多功能水泵控制阀通过自动监测、调节和提示，实现了水泵的高效运行、节约能源和延长寿命的目的，使得水泵工作更加智能化和可靠化。
多功能水泵控制阀功能与用途多功能水泵控制阀由主阀和调节阀及接收系统组成，阀体采用直流式阀体，主阀控制室为膜片式或活塞式的双控制室构造，控制室比一般水力控制阀增加了一个，增加了对主阀的控制功能，实现了对水泵出口的缓慢开启、全开、缓闭、截止等多功能控制，实现了一个阀门、一次调节对水泵出口的多功能控制。
多功能水泵控制阀工作原理
当水泵起动起后，水压作用于主阀盘下面和控制室下腔，此压力使主阀开启，控制室上腔的水经过调节阀B缓缓排到出口端，主阀缓缓开启。
设定调节阀的开度可得到适宜地主阀开启速度。
当水泵停顿工作后，进口端水压迅速下降，在自重、弹簧压力作用下快速关闭大部分开度，防止了水倒流余下的开度由控制室上腔的水压和下腔水压结合作用下缓缓关闭，关闭速度减慢形成了缓冲，防止压力剧增。
设定调节阀A、B的开度和开度比可得到适宜的阀门启闭速度。
多功能水泵控制阀工作特点
1、防止水锤效果好，将缓开、止回速闭、缓闭等消除水锤的技术一体化，防止开泵不锤和停泵倒流与水锤对供水管路和水泵的损害。
2、操作方便，无需为阀门另配电控系统，阀门随水泵的开启与停顿自动并按顺序完成控制功能。
通过设定调节阀开度可得到适宜的控制参数。
3、阀体采用了全通道、直流式、流线型设计。
水力损失小，节能效果好。
多功能水泵控制阀功能与用途
本阀门安装在水泵出口端，顺序实现缓慢开启、全开、速闭、缓闭等功能。
用于高层建筑给水系统和其它给水系统的水泵出口管路上，防止和减弱水泵启闭时管线的水锤水击，防止水倒流保护水泵，维护管路平安。

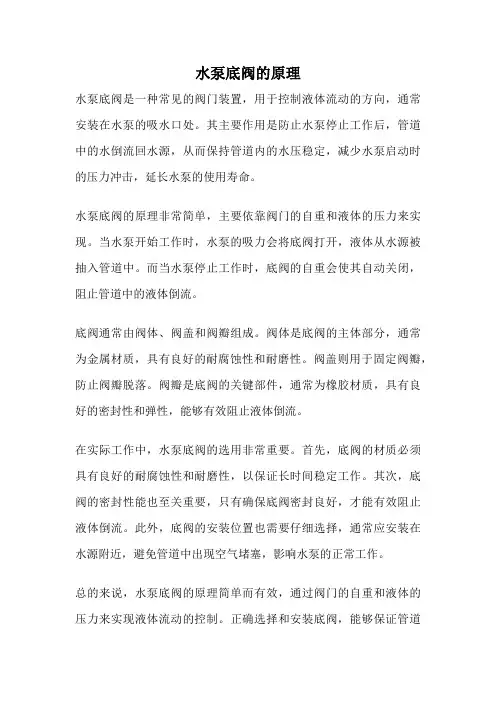

水泵底阀的原理
水泵底阀是一种常见的阀门装置，用于控制液体流动的方向，通常安装在水泵的吸水口处。
其主要作用是防止水泵停止工作后，管道中的水倒流回水源，从而保持管道内的水压稳定，减少水泵启动时的压力冲击，延长水泵的使用寿命。
水泵底阀的原理非常简单，主要依靠阀门的自重和液体的压力来实现。
当水泵开始工作时，水泵的吸力会将底阀打开，液体从水源被抽入管道中。
而当水泵停止工作时，底阀的自重会使其自动关闭，阻止管道中的液体倒流。
底阀通常由阀体、阀盖和阀瓣组成。
阀体是底阀的主体部分，通常为金属材质，具有良好的耐腐蚀性和耐磨性。
阀盖则用于固定阀瓣，防止阀瓣脱落。
阀瓣是底阀的关键部件，通常为橡胶材质，具有良好的密封性和弹性，能够有效阻止液体倒流。
在实际工作中，水泵底阀的选用非常重要。
首先，底阀的材质必须具有良好的耐腐蚀性和耐磨性，以保证长时间稳定工作。
其次，底阀的密封性能也至关重要，只有确保底阀密封良好，才能有效阻止液体倒流。
此外，底阀的安装位置也需要仔细选择，通常应安装在水源附近，避免管道中出现空气堵塞，影响水泵的正常工作。
总的来说，水泵底阀的原理简单而有效，通过阀门的自重和液体的压力来实现液体流动的控制。
正确选择和安装底阀，能够保证管道
内的水压稳定，减少水泵的压力冲击，延长水泵的使用寿命。
在实际工程中，需要根据具体情况选择合适的底阀，并确保其密封性能和安装位置的合理性，以确保水泵系统的稳定运行。
多功能水泵控制阀多功能水泵控制阀是一种用于调节和控制水泵工作的设备，可以根据不同的需求和工况来控制水泵的启停、流量和压力等参数。
它通过精确的控制原理和智能化的操作方式，为用户提供了更加方便和高效的水泵控制方案。
多功能水泵控制阀的核心部件是控制器，它采用了先进的微电脑控制技术，能够实时监测水泵的工作状态和参数，并通过自动化控制算法对水泵进行精确的控制调节。
控制器具有自动启停、定时启停、定时循环、压力控制等多种工作模式，可以根据用户的需求来选择合适的模式进行控制。
同时，控制器还具备报警功能，当水泵出现故障时能够及时发出警报并停止水泵的运行，有效避免了水泵因故障而造成的损坏和安全隐患。
多功能水泵控制阀还配备了各种传感器和检测设备，用于对水泵的流量、压力、温度等参数进行实时检测和监测。
通过这些传感器的数据反馈，控制器可以调节水泵的工作状态和参数，确保水泵始终在最佳的工作范围内运行，提高了水泵的效率和稳定性。
此外，多功能水泵控制阀还具有远程监控和操作功能，用户可以通过手机、电脑等终端设备远程控制和监测水泵的工作状态。
这样，即使用户不在现场，也能够及时了解水泵的运行情况，并进行相应的调节和控制，极大地方便了用户的使用和维护。
多功能水泵控制阀的应用场景非常广泛。
它可以应用于工业生产、农田灌溉、城市供水、污水处理等领域，满足不同领域对水泵控制的需求。
在工业生产中，多功能水泵控制阀可以根据生产工艺的要求，实现水泵的自动控制和调节，提高生产效率和产品质量。
在农田灌溉中，可以根据农作物的需水量和灌溉时间，精确控制水泵的启停和流量，节约用水并保证农作物的灌溉需求。
在城市供水和污水处理中，可以根据供水压力和水质要求，实时调节水泵的工作状态和参数，确保市民用水的质量和正常供应。
总之，多功能水泵控制阀是一种具有多种功能和智能化操作的水泵控制设备。
它通过精确的控制原理和智能化的操作方式，为用户提供了更加方便和高效的水泵控制方案。

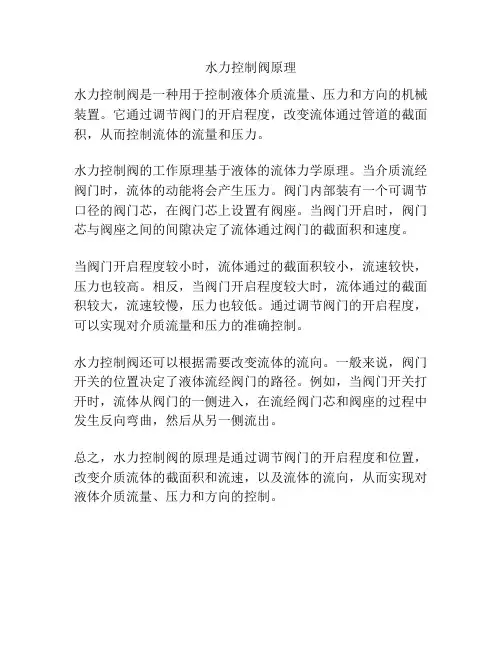

水力控制阀原理
水力控制阀是一种用于控制液体介质流量、压力和方向的机械装置。
它通过调节阀门的开启程度，改变流体通过管道的截面积，从而控制流体的流量和压力。
水力控制阀的工作原理基于液体的流体力学原理。
当介质流经阀门时，流体的动能将会产生压力。
阀门内部装有一个可调节口径的阀门芯，在阀门芯上设置有阀座。
当阀门开启时，阀门芯与阀座之间的间隙决定了流体通过阀门的截面积和速度。
当阀门开启程度较小时，流体通过的截面积较小，流速较快，压力也较高。
相反，当阀门开启程度较大时，流体通过的截面积较大，流速较慢，压力也较低。
通过调节阀门的开启程度，可以实现对介质流量和压力的准确控制。
水力控制阀还可以根据需要改变流体的流向。
一般来说，阀门开关的位置决定了液体流经阀门的路径。
例如，当阀门开关打开时，流体从阀门的一侧进入，在流经阀门芯和阀座的过程中发生反向弯曲，然后从另一侧流出。
总之，水力控制阀的原理是通过调节阀门的开启程度和位置，改变介质流体的截面积和流速，以及流体的流向，从而实现对液体介质流量、压力和方向的控制。
多功能水泵控制阀多功能水泵控制阀是一种具有多种功能和应用的水泵控制设备。
它通过对水泵的控制和监测，实现对水流的调节、保护和控制，从而能够适应不同的工作环境和需求。
下面我们将从其原理、功能、特点和应用等方面进行详细介绍。
多功能水泵控制阀的工作原理是基于现代电子技术和自动化控制技术的集成应用。
它通常由水泵启停控制、电压检测、电流检测、温度检测和故障保护等模块组成。
水泵启停控制模块可以实现对水泵的自动启动和停止，可以通过设定的启动电压和停止电压来控制水泵的启停。
电压检测模块可以监测水泵供电电压是否正常，当电压不稳定或低于设定值时，可以实现对水泵的停止和报警。
电流检测模块可以监测水泵的工作电流，当电流超过设定值或低于设定值时，可以实现对水泵的停止和报警。
温度检测模块可以监测水泵的工作温度，当温度超过设定值时，可以实现对水泵的停止和报警。
故障保护模块可以监测水泵的故障情况，如过载、短路、缺水、堵塞等，当发生故障时，可以实现对水泵的停止和报警。
多功能水泵控制阀具有多种功能和特点。
首先，它可以实现对水泵的智能控制和监测，可以根据不同的工作需求和环境要求，自动启停水泵，实现对水流的调节和保护。
其次，它可以实现对水泵的电压、电流、温度和故障等参数的监测，可以及时判断水泵是否正常工作，从而保证水泵的稳定运行和安全使用。
再次，它可以实现对水泵的故障保护和报警，可以及时发现和处理水泵的故障，防止故障扩大和损坏设备。
最后，多功能水泵控制阀还具有体积小、重量轻、操作简便、安装方便和成本低等特点。
多功能水泵控制阀的应用非常广泛。
首先，它适用于家庭、农田和工业等领域的水泵控制。
在家庭中，它可以用于水泵的自动供水和停水，可以实现对水压的调节和保护。
在农田中，它可以用于农田的灌溉和排涝，可以根据土壤湿度和需水量的变化，自动启停水泵，实现对水流的控制和调节。
在工业中，它可以用于工厂、矿山和建筑等场所的水泵控制，可以实现对水流的调节和保护，提高生产效率和设备的可靠性。
多功能水泵控制阀工作原理
多功能水泵控制阀主要由控制电路、传感器、执行元件和工作部件组成。
其中，控制电路是多功能水泵控制阀的核心部件，负责接收传感器信号并进行处理，控制执行元件的开关状态。
传感器是用来感知水泵工作状态的元件，常见的有流量传感器、温度传感器等。
执行元件通常是电磁阀或蝶阀等，通过电信号的控制，打开或关闭管道上的水泵。
工作部件包括进水口、出水口、阀门和密封等，用于实现水泵的控制和防止泄漏。
当水泵需要启动时，控制电路会接收到传感器检测到的信号，判断出水泵的工作条件。
根据设定的参数，控制电路会发送信号给执行元件，使其开启，水泵开始工作。
在水泵运行过程中，控制电路会不断监测传感器的信号，如遇到异常情况（如过高的温度或流量不稳定等），会及时发出停泵信号，关闭执行元件，停止水泵工作。
此外，多功能水泵控制阀还可以根据不同的需求，实现自动或手动控制、定时开关等功能。
控制阀的结构工作原理：水利控制阀是以管道介质压力为动力，进行启闭、调节的阀门。
它由一个主阀和附设的导管、针阀、球阀和压力表等组成、根据使用的目的、功能场所的不同，可演变成遥控浮球阀、减压阀、缓闭止回阀、流量控制器、泄压阀、水力电动控制阀、紧急关闭阀等。
导阀随介质的液位和压力的变化而动作，由于导阀种类很多，可以单独使用或几个组合使用，就可以使主阀获得对水位和水压及流量等进行单独和复合调节的功能。
但主阀阀体类似截止阀，阀门全开时，其压力损失比其他阀门要大得多，且各个开度损失系数越是与全闭状态接近，越是剧增，阀门口径越大就越显著。
100X 工作原理：当管道从进水端给水时，由于针阀、球阀、浮球阀是常开的，水通过微型过滤器、针阀、控制室、球阀、浮球阀进入水池，此时控制室不形成压力，主阀开启，水塔(池)供水。
当水塔(池)的水面上升至设定高度时，浮球浮起关闭浮球阀，控制室内水压升高，推动主阀关闭，供水停止。
当水面下降时，浮球阀重新开启，控制室水压下降，主阀再次开启继续供水，保持液面的设定高度。
200X 工作原理：当阀门从进口端给水时，水流过针阀进入主阀控制室，出口压力通过导管作用到导阀上。
当出口压力高于导阀弹簧设定值时，导阀关闭。
控制室停止排水，此时主阀控制室内压力升高并关闭主阀，出口压力不再升高。
当阀门出口压力降到导阀弹簧设定压力时，导阀开启，控制室向下游排水。
由于导阀系统排水量大于针阀的进水量，主阀控制室压力下降。
进口压力使主阀开启。
在稳定状态下，控制室进水、排水相同，主阀开度不变，出口压力稳定。
调节导阀弹簧即可设定出口压力。
400X工作原理：当阀门从进口端给水时，水流过针阀进入主阀控制室，并经过导阀、球阀流出主阀控制室到出口，此时主阀处于全开或浮动状态。
调定主阀上部的流量调节阀，可为主阀设定一定开度。
调节针阀开度和调节导阀弹簧压力，即可使主阀开度保持在设定开度，并在压力变化时导阀进行自动调节，保持流量不变。
多功能水泵控制阀理伦重量表
【实用版】
目录
1.多功能水泵控制阀的概述
2.多功能水泵控制阀的工作原理
3.多功能水泵控制阀的种类
4.多功能水泵控制阀的安装与维护
5.多功能水泵控制阀在我国的发展现状及前景
正文
一、多功能水泵控制阀的概述
多功能水泵控制阀是一种能够对水泵进行自动控制和调节的设备，广泛应用于给排水系统、消防系统等。
它能够根据系统的需求，自动调节水泵的启停、转速等参数，实现水泵的高效、节能运行。
二、多功能水泵控制阀的工作原理
多功能水泵控制阀一般由控制器、执行器和传感器三部分组成。
传感器用于检测系统的水位、压力等参数，控制器根据传感器的反馈信号，通过执行器调整水泵的运行状态。
三、多功能水泵控制阀的种类
根据功能和应用场景的不同，多功能水泵控制阀主要有以下几种类型：
1.压力控制阀：根据系统压力变化，自动调节水泵的启停和转速。
2.流量控制阀：根据系统流量变化，自动调节水泵的启停和转速。
3.液位控制阀：根据系统液位变化，自动调节水泵的启停和转速。
4.温度控制阀：根据系统温度变化，自动调节水泵的启停和转速。
四、多功能水泵控制阀的安装与维护
多功能水泵控制阀的安装应根据产品说明书进行，一般要求安装在水泵的出口管道上。
在维护方面，应定期检查控制阀的运行状态，及时更换损坏的零部件。
五、多功能水泵控制阀在我国的发展现状及前景
随着我国经济的快速发展，多功能水泵控制阀在水利、建筑、消防等领域的应用越来越广泛。
目前，我国已经建立了一套完善的多功能水泵控制阀生产、检测和应用体系，产品性能和质量不断提高。
多功能水泵控制阀工作原理和构造及其安装调试多功能水泵控制阀是一种能够自动控制水泵运行、保护其安全运行的设备，其主要作用是实现水泵的启停、自动调节运行电流、水泵的保护及故障报警等功能。
下文将详细介绍多功能水泵控制阀的工作原理、构造以及安装调试。
一、工作原理1.启停控制：通过对水泵的启停按钮或外部控制信号的输入，控制电源的通断，从而实现水泵的启停控制。
2.自动调压控制：通过对系统压力的监测，与设定压力进行比较，控制水泵的运行与停止，以保持系统压力在设定范围内。
3.过流保护：通过对水泵运行电流的监测，当电流超过额定值时，控制阀会自动切断水泵电源，从而保护水泵不被损坏。
4.缺水保护：通过对水泵进水管路的水位进行监测，当检测到水位低于设定值时，控制阀会自动停止水泵，避免因水泵空转而损坏。
5.远程监测与控制：通过与上位机或远程控制器的通信，实现对水泵的远程监测、控制和故障诊断等功能。
二、构造多功能水泵控制阀由控制器、触摸屏、传感器、电源模块、继电器及保护器件等构成。
其中，控制器是整个控制系统的核心部件，负责处理信号、控制水泵的运行和保护。
触摸屏用于人机交互，方便操作和参数调整；传感器用于监测水泵的运行状态、电流、压力等参数；电源模块用于为控制系统提供电源；继电器用于控制水泵启停和电流等；保护器件用于保护水泵运行安全，如短路、过流、过压保护等。
三、安装调试1.安装：首先确定安装位置，根据水泵与水源之间的管路连接水泵控制阀。
注意安装时要保持阀体与管路垂直，以避免阀门泄漏或不稳定。
2.连接电源：按照控制阀的电源输入要求，正确接线。
电源线必须符合规定要求，以确保电阻值适当。
3.连接水源管路：根据水泵控制阀的进出水口位置，连接水源管路并确保连接松紧适中。
4.连接传感器：根据控制阀的参数要求，连接相应的传感器，如电流传感器、压力传感器等。
5.设置参数：根据实际需求，通过触摸屏输入相应的参数，包括启停设定值、压力设定值等。
水泵控制原理水泵控制是指对水泵进行启停、转速调节、运行状态监测等操作的过程。
水泵控制系统通常由控制器、传感器、执行机构和电源等组成，通过对水泵进行自动化控制，实现对水泵运行的精准管理和监控。
本文将从水泵控制的原理入手，介绍水泵控制系统的工作原理和相关知识。
1. 控制器。
水泵控制器是水泵控制系统的核心部件，它接收传感器采集的水压、流量、温度等信号，根据预设的控制策略，控制水泵的启停和转速调节。
控制器通常采用PLC（可编程逻辑控制器）或者单片机作为控制核心，具有高可靠性和灵活的控制功能。
2. 传感器。
传感器是用于采集水泵运行状态和水力参数的装置，常见的传感器包括压力传感器、流量传感器、温度传感器等。
传感器将采集的信号转换成电信号，传输给控制器，为控制器提供实时的运行状态和参数数据，以便控制器进行实时的控制和调节。
3. 执行机构。
执行机构是控制器输出控制信号后，实现对水泵启停和转速调节的装置，常见的执行机构包括接触器、变频器、电磁阀等。
执行机构接收控制器的信号，对水泵进行启停和转速调节，保证水泵按照预设的控制策略进行运行。
4. 电源。
电源是水泵控制系统的能源支持，为控制器、传感器和执行机构提供稳定的电能供应。
电源的稳定性和可靠性对水泵控制系统的正常运行至关重要，一旦电源出现故障，可能导致水泵无法正常工作。
水泵控制系统的工作原理是，传感器采集水泵运行状态和水力参数，传输给控制器；控制器根据预设的控制策略，输出控制信号给执行机构；执行机构接收控制信号，对水泵进行启停和转速调节。
通过这样的过程，实现对水泵运行的精准控制和监测。
在实际应用中，水泵控制系统可以根据水泵的工况和运行需求，实现自动化的控制和调节。
例如，在给水系统中，根据用水需求的变化，控制系统可以自动启停水泵，调节水泵的转速，保证给水系统的稳定运行。
在工业生产中，水泵控制系统可以实现对工艺流程的精准控制，提高生产效率和节约能源。
总之，水泵控制系统通过控制器、传感器、执行机构和电源等组成部件的协同作用，实现对水泵运行的精准控制和监测，为各种工程和生产过程提供了可靠的水力支持。
水泵水位控制阀的工作原理
水泵水位控制阀的工作原理是通过感应水泵升降水位的变化来控制水泵的启停，从而实现对水位的自动调节。
具体工作原理如下：
1. 当水位下降到预设的最低水位时，水位控制阀接受信号，打开水阀，使水泵开始运行。
2. 水泵开始运行后，向储水池或水箱供水，水位逐渐上升。
3. 当水位升至预设的最高水位时，水位控制阀再次接受信号，关闭水阀，停止水泵运行。
4. 若水位再次下降到最低水位以下，步骤1会再次重复，循环控制水泵运行和停止，以保持水位在设定范围内。
该水泵水位控制阀通常由水位传感器、控制仪器和执行机构（水阀）组成。
水位传感器用于感应水位的变化，并将信号传输给控制仪器。
控制仪器根据接收到的信号控制水阀的开闭，以实现水泵的启停。
通过这样的控制机制，可保证水位在设定范围内，从而满足储水池或水箱的需要。
新型多功能水泵控制阀的原理简介
资讯来源：互联网| 发布时间：2007-03-29 00:00:00
提要：装设在离心泵出水管上的新型多功能水泵控制阀同时具有闸阀、逆止阀、水锤消除器三种功能。
本文介绍了多功能水泵控制阀的构造、性能参数、工作原理、安装调试、注意事项。
一、功能要求
离心泵是给排水工程中最常用的一种水泵，通常为了保证水泵的正常运行，在水泵的出水管上根据需要装设有闸阀、逆止阀以及水锤消除器三种阀件，这三种阀件在水泵的运行过程中分别起着不同的作用：闸阀平时是处于关闭状态，水泵启动时闸阀慢慢打开，水泵停机时，闸阀先慢慢关闭。
水泵的闭闸启动和闭闸停车，可以有效的防止开泵水锤和停泵水锤，同时，减少了水泵启动时的电机负荷，水泵在零流量时的轴功率最小，一般仅为设计轴功率的30％。
闸阀的另一个功能是，当闸阀关闭时，可以为安装在闸阀与水泵之间的逆止阀等阀件和水泵提供安全的检修条件，防止压水管的水回流；逆止阀能防止突然断电时所造成的水流的流向改变，防止倒流；但是，逆止阀的突然关闭易产生水锤现象。
在水泵的几何扬水高度较大时，严重的水锤瞬间高压会导致管道破裂，发生严重的生产事故。
防止水锤对输水管道的破坏方法，往往在水泵的压水管上安装水锤消除器。
为了实现水泵运行的自动化，简化管理，减轻劳动，提高可靠性，人们用水力阀门和电动阀门取代手动阀门，对单体阀门进行多项技术改进，出现了缓开缓闭逆止阀、缓动启闭水力阀门、自动缓闭闸阀、双速自闭阀等新型阀门。
以上措施在应用实践中取得了一定的效果，但仍不尽人意，使用压力传感和电气传动控
制复杂故障较多，单一阀门的改进不能解决自动运行的主要问题。
所以，人们一直致力于研制一种同时具有闸阀、逆止阀和水锤消除器三种阀件功能的阀门，在减少占地的同时满足上述综合要求。
JD745X型多功能水泵控制阀是其中较好的一种，它具有一阀多能、运行可靠、简化操作、便于维护，能按水泵的操作要求自动运行的优点，很受到用户的欢迎。
该型多功能控制水泵阀的工作压力分1．0MPa和1．6MPa、2．5MPa三种，动作压力大于或等于O.1MPa，介质温度在0－－80℃，缓闭时间可在3-90s内调节，管道流速2m／s 时的压力损失小于0．01MPa，水锤峰值小于1．5倍的工作压力，公称口径DN50-DNl0000。
二、基本构造
阀门的总体尺寸与普通逆止阀相当，由主阀和外装附件组成。
其中，主阀包括阀体、压板及膜片、大阀板、缓闭阀板、阀座、阀杆组件等部件。
缓闭阀板用阀杆组件与压板及膜片连接一起，膜片压紧在阀盖与膜片座之间，膜片的上下运动带动缓闭阀板上下升降。
阀杆穿过大阀板的中心孔，因之大阀板可以在一定的范围内沿阀杆滑动。
平时，大阀板在自重和上部压紧弹簧的压力下压紧在阀座上，使阀门处于关闭状态。
多功能水泵控制阀的外装附件安装在阀门膜片两侧与阀门进、出水管上，膜片的下腔与阀门进水侧的连接管上装设控制阀、过滤器和一只特制的逆止阀。
膜片的上腔与阀门的出水侧的连接管上只设过滤器和一只控制阀。
主阀内大阀板和缓闭阀板的运动和所处的位置决定了阀门工作状态的变化和启闭。
阀门的外装附件和管路随时把阀门前后的压力变化传递到阀门内由膜片分成的上腔和下腔，控制大阀板和缓闭阀板的运动，并可以通过调整附件改变大阀板与缓闭阀板的运行速度，使阀门的开启与缓闭时间处于规定的范围内。
三、工作原理
多功能水泵控制阀在水泵的启动－－关闭时是自动工作的，以下分别阐述其工作过程原理：
（1）停泵状态，阀板在出口端及隔膜上腔静压作用下全部关闭。
（2）水泵启动时，水压从旁通管传人下腔，主阀板及缓闭阀板在进口端及下腔水压作用下缓慢开启。
（3）在进水端压力作用下，阀板上升到最大开口状态，开口高度由流量决定。
（4）停泵瞬间，流量及压力突然降低，主阀板在重力作用下开始向下滑蒋。
（5）当流量接近于零时，主阀被关闭，主阀板上留有泄流孔以减弱水锤冲击力；主阀板上、下形成压力差，阀门出口水压从旁通管进入上腔推动膜片压板，使下腔水排人阀门进口，缓闭阀板开始缓闭。
（6）缓闭阀板完全关闭泄流孔，阀门回到停泵初始状态。
四、安装调试
在水泵多功能控制阀安装前，首先应检查主阀是否完好，紧固件应无松动，附件是否齐全。
然后，按多功能控制阀的安装图进行安装。
要注意控制管路接入主阀的位置和管路上阀门的工作状态。
有逆止阀的一条控制管，一端接人膜片下腔，另一端接人阀的进水管。
另一条控制管的一端接人膜片的上腔，一端接入
阀的出水管；图3中的调节和控制阀应全开。
主阀宜水平安装，并注意阀体外的指示方向应与水流方向相同，不得反装。
阀盖与膜片座上排气阀和泄水阀是首次多功能控制阀使用时排气和泄水用的，平时处于关闭状态。
根据使用情况，可用调节阀调整主阀的开启和关闭速度。
调试中如发现主阀打不开，应仔细按图3对照，检查控制管是否接好；控制管上应打开的阀门是否已经打开，过滤器有否堵塞。
当发现主阀关闭不严时，首先也应检查控制管的安装位置和管路上的阀门；若主阀反复开启和关闭数次后，水泵仍有反转现象，则表明阀内有异物或阀板损坏；膜片控制室的下腔排气、进气也有水流出，可断定膜片损坏。
