机械原理自测题库—单选题（共63 题）1、铰链四杆机构的压力角是指在不计算摩擦情况下连杆作用于 B 上的力与该力作用点速度所夹的锐角。
A．主动件 B．从动件 C．机架 D．连架杆2、平面四杆机构中，是否存在死点，取决于 B 是否与连杆共线。
A．主动件 B．从动件 C．机架 D．摇杆3、一个K大于1的铰链四杆机构与K=1的对心曲柄滑块机构串联组合，该串联组合而成的机构的行程变化系数K A 。
A．大于1 B．小于1 C．等于1 D．等于24、在设计铰链四杆机构时，应使最小传动角γmin B 。
A．尽可能小一些 B．尽可能大一些 C．为0° D．45°5、与连杆机构相比，凸轮机构最大的缺点是 B 。
A．惯性力难以平衡B．点、线接触，易磨损C．设计较为复杂 D．不能实现间歇运动6、与其他机构相比，凸轮机构最大的优点是 A 。
A．可实现各种预期的运动规律 B．便于润滑C．制造方便，易获得较高的精度 D．从动件的行程可较大7、 C 盘形凸轮机构的压力角恒等于常数。
A．摆动尖顶推杆 B．直动滚子推杆C．摆动平底推杆 D．摆动滚子推杆8、对于直动推杆盘形凸轮机构来讲，在其他条件相同的情况下，偏置直动推杆与对心直动推杆相比，两者在推程段最大压力角的关系为 D 。
A．偏置比对心大 B．对心比偏置大C．一样大 D．不一定9、下述几种运动规律中， B 既不会产生柔性冲击也不会产生刚性冲击，可用于高速场合。
A．等速运动规律B．摆线运动规律（正弦加速度运动规律）C．等加速等减速运动规律 D．简谐运动规律（余弦加速度运动规律）10、对心直动尖顶推杆盘形凸轮机构的推程压力角超过许用值时，可采用 A 措施来解决。
A．增大基圆半径 B．改用滚子推杆C．改变凸轮转向 D．改为偏置直动尖顶推杆11、渐开线上某点的压力角是指该点所受压力的方向与该点 A 方向线之间所夹的锐角。
A.绝对速度B.相对速度C.滑动速度D.牵连速度12、渐开线在基圆上的压力角为 B 。
2010～2011学年 第二学期机械制造及自动化专业 机械原理课程期末试卷（答案）专业___________班级___________姓名__________学号___________一、是非题(用“Y ”表示正确，“N ”表示错误填在题末的括号中)。
(本大题共10小题，每小题1分，总计10分)1．机构具有确定相对运动的条件为：其的自由度F >0。
( n ) 2．构件是机构或机器中独立运动的单元体，也是机械原理研究的对象。
( y )3．在摆动导杆机构中，若取曲柄为原动件时，机构的最小传动角γmin =0º；而取导杆为原动件时，则机构的最小传动角γmin =90º。
( n )4．机构当出现死点时，对运动传递是不利的，因此应设法避免；而在夹具设计时，却需要利用机构的死点性质。
( y )5．当其它条件不变时，凸轮的基圆半径越大，则凸轮机构的压力角就越小，机构传力效果越好。
( y ) 6．在蜗杆传动中，蜗杆的升角等于蜗轮的螺旋角，且蜗杆与蜗轮的螺旋线旋向相同。
( y )7．渐开线直齿圆锥齿轮的标准参数取在大端上。
( y ) 8．为了减小飞轮的尺寸，在机器的低速轴上安装飞轮后，可以较好地降低机器的速度波动。
( n )9．机器等效动力学模型中的等效质量(或转动惯量)是一个假想质量(或转动惯量)，它不是原机器中各运动构件的质量(或转动惯量)之和，而是根据动能相等的原则转化后计算得出的。
( y )10．不论刚性回转体上有多少个不平衡质量，也不论它们如何分布，只需要在任意选定两个平面内，分别适当地加平衡质量即可达到动平衡。
( y ) 二、填空题(将正确的答案填在题中横线上方空格处)。
(本大题共5小题，每空2分，总计10分)1．速度影像的相似原理只能应用于 同一构件上 的各点，而不能应用于机构的 不同构件上 的各点。
2．机械中三角带(即Ｖ带)传动比平型带传动用得更为广泛,从摩擦角度来看，其主要原因是： 三角带属槽面摩擦性质，当量摩擦系数较平面摩擦系数大，故传力大 。
4.5.8机械传动系统的方案设计1.生产工艺要求某机构将输入的匀速单向运动，转变为按正弦规律变化的移动输出，一种可供选择的机构是。
(A)齿轮齿条机构；(B)直动滚子从动件盘形凸轮机构；(C)偏置曲柄滑块机构；(D)螺旋机构2.要求一工作构件实现单向间歇转动，主动件每转一转的过程中工作构件将沿顺时针方向转过90°后停歇一段时间，主动件运动为等速单向转动，可实现该运动的一种机构是。
(A)曲柄摇杆机构；(B)单个棘轮机构；(C)单个槽轮机构；(D)单万向联轴节3.某技术革新项目，需完成将单向连续转动转换成直线往复运动。
主、从动件的相对位置和从动件的位移线图如图示，φ为主动件转角，sA为从动件位移，一种可供考虑采用的方案是用。
(A)曲柄滑块机构；(B)圆柱凸轮机构；(C)盘形凸轮机构；(D)齿轮齿条机构。
4.轻工机械中常需从动件作单向间歇运动，下列机构中不能实现该要求的是。
(A)棘轮机构；(B)蜗形凸轮机构；(C)槽轮机构；(D)摆动导杆机构5.在一传动中，主、从动件的传动轴线平行，但其轴间距离可能会发生变化，现要求主、从动轴的传动比为定值。
一种可供选择的机构是。
(A)平行四边形机构；(B)齿轮机构；(C)十字滑块联轴节；(D)转动导杆机构7.试举出四种能实现两平行轴之间同向匀速转动要求的不同类型的机构。
8.试举出两种能实现主动轴匀速转动，从动轴不等速单向连续转动的机构。
9.何谓机械的工作循环图(也称运动循环图)？10.试述机器工作循环图的功用。
11.试举出主动件作匀速转动，而从动件能实现单向间歇运动的三种不同类型的机构。
15.在转动轴线互相平行的两构件中，主动件作往复摆动，从动件作单向间歇转动，若要求主动件每往复一次，从动件转12°。
试问：(1)可采用什么机构？(2)试画出其机构示意图；(3)简单说明设计该机构尺寸时应注意哪几个问题？16.设需要传递两垂直交错轴间的运动，使得当主动轴连续匀速转动时，从动轴作往复摆动，并且除在两摆动端点处外均作匀速运动。
机械原理试题库及答案一、选择题1. 机械运动的基本概念是什么？A. 物体位置的变化B. 物体形状的变化C. 物体质量的变化D. 物体密度的变化答案：A2. 以下哪个不是机械运动的分类？A. 平移运动B. 旋转运动C. 振动运动D. 热运动答案：D3. 机构具有确定运动的条件是什么？A. 至少有一个构件固定不动B. 至少有两个构件固定不动C. 所有构件都固定不动D. 没有固定不动的构件答案：A二、填空题4. 机械原理中，________是用来描述构件之间相对运动的几何学关系。
答案：运动副5. 机械设计中，________是指构件在力的作用下不发生失稳或破坏的能力。
答案：强度三、简答题6. 简述平面四杆机构的基本类型及其特点。
答案：平面四杆机构的基本类型包括双曲柄机构、双摇杆机构和曲柄摇杆机构。
双曲柄机构具有两个曲柄，运动平稳，但存在死点；双摇杆机构没有曲柄，运动不平稳，但结构简单；曲柄摇杆机构结合了前两者的特点，一个曲柄和一个摇杆，运动较为平稳，是应用最广泛的类型。
7. 解释什么是传动比，并给出计算传动比的公式。
答案：传动比是指传动系统中输入轴与输出轴的转速比。
计算传动比的公式为：\[ i = \frac{n_{输入}}{n_{输出}} \]四、计算题8. 已知一个平面四杆机构，其中曲柄长度为200mm，摇杆长度为300mm，求该机构的最短和最长行程。
答案：根据四杆机构的运动学公式，最短行程为曲柄和摇杆长度之和，即500mm；最长行程为曲柄和摇杆长度之差的绝对值，即100mm。
9. 某机械系统的传动比为3:1，输入转速为1500转/分钟，求输出转速。
答案：根据传动比公式，输出转速为输入转速除以传动比，即\[ n_{输出} = \frac{n_{输入}}{i} = \frac{1500}{3} = 500 \] 转/分钟。
五、论述题10. 论述机械原理在现代机械设计中的重要性及其应用。
答案：机械原理是机械设计的基础，它涉及到机械运动的规律、机械结构的设计原理以及机械传动的效率等。
济南大学机械试题及答案一、选择题（每题2分，共20分）1. 机械设计中，为了减少摩擦和磨损，通常采用以下哪种方法？A. 增加接触面积B. 减少接触面积C. 增加润滑D. 增加压力答案：C2. 以下哪种材料通常不用于制造轴承？A. 钢B. 铜C. 塑料D. 铝答案：C3. 在机械加工中，切削速度是指：A. 刀具与工件接触点的相对速度B. 工件的旋转速度C. 刀具的移动速度D. 工件的移动速度答案：A4. 机械传动中，齿轮传动的效率通常比皮带传动：A. 高B. 低C. 相同D. 无法比较答案：A5. 以下哪种机构不适用于高速运动？A. 齿轮机构B. 滑块机构C. 连杆机构D. 凸轮机构答案：D6. 机械系统中，用于储存能量的元件是：A. 弹簧B. 飞轮C. 制动器D. 变速器答案：B7. 在液压系统中，压力损失主要由以下哪几个因素引起？A. 管道长度B. 管道直径C. 流体粘度D. 所有以上因素答案：D8. 以下哪种传感器不适用于测量温度？A. 热电偶B. 电阻温度计C. 光电传感器D. 热敏电阻答案：C9. 机械设计中，为了提高零件的疲劳强度，通常采取的措施是：A. 减少零件的尺寸B. 增加零件的尺寸C. 减少零件表面的应力集中D. 增加零件表面的应力集中答案：C10. 在机械加工中，以下哪种加工方式属于非传统加工？A. 车削B. 铣削C. 电火花加工D. 磨削答案：C二、填空题（每空1分，共20分）1. 在机械设计中，________是用来测量和控制机械运动的精度。
答案：测量仪器2. 机械系统中，________是用来将输入运动转换为输出运动的装置。
答案：传动机构3. 机械加工中，________是指刀具与工件接触点处的切削速度。
答案：切削速度4. 在液压系统中，________是用来控制流体压力的元件。
答案：压力控制阀5. 机械系统中，________是用来储存和释放能量的装置。
答案：蓄能器6. 机械设计中，________是指零件在循环载荷作用下的断裂。
机械原理考试题及答案一、选择题（每题2分，共20分）1. 机械运动的基本形式包括哪些？A. 平移和旋转B. 平移和振动C. 旋转和摆动D. 平移、旋转和摆动2. 以下哪个不是机械原理中的基本概念？A. 机构B. 运动链C. 机械系统D. 电子元件3. 机械效率的定义是什么？A. 有用功与总功之比B. 总功与有用功之比C. 总功与额外功之比D. 额外功与有用功之比4. 以下哪个是平面四杆机构的基本类型？A. 双摇杆机构B. 曲柄滑块机构C. 曲柄连杆机构D. 所有选项都是5. 曲柄连杆机构中，曲柄的作用是什么？A. 将转动运动转换为直线运动B. 将直线运动转换为转动运动C. 将转动运动转换为摆动运动D. 将摆动运动转换为转动运动6. 以下哪个不是机械传动的特点？A. 传动效率高B. 结构简单C. 传动比大D. 需要复杂的控制7. 机械的工作原理是什么？A. 利用机械能转换和传递能量B. 利用电能转换和传递能量C. 利用热能转换和传递能量D. 利用光能转换和传递能量8. 机械运动的三个基本要素是什么？A. 速度、加速度和方向B. 速度、力和方向C. 力、加速度和时间D. 速度、力和时间9. 以下哪个不是机械设计中考虑的因素？A. 材料选择B. 制造成本C. 维护方便D. 外观颜色10. 机械运动的分类有哪些？A. 平面运动和空间运动B. 直线运动和曲线运动C. 旋转运动和摆动运动D. 所有选项都是二、填空题（每空2分，共20分）1. 机械运动中，______是最基本的运动形式。
2. 机械原理中，______是指由两个或两个以上的构件通过运动副连接而成的组合体。
3. 在机械效率的计算中，______是衡量机械性能好坏的重要指标。
4. 平面四杆机构中，______机构可以实现曲柄的连续旋转。
5. 曲柄连杆机构中，______是实现往复运动转换为旋转运动的关键部件。
6. 机械传动中，______是实现能量传递和转换的基本方式。
(1)两构件构成运动副的主要特征是（）。
A．两构件以点线面相接触B．两构件能作相对运动C．两构件相连接D．两构件既连接又能作一定的相对运动答案： D知识点：第2章难度：3解析：运动副的主要特征(2)机构的运动简图与（）无关。
A．构件数目B．运动副的类型C．运动副的相对位置D．构件和运动副的结构答案： D知识点：第2章难度：3解析：机构的运动简图的特点L=，画在机构运动简图中的长度为20mm，则画此机(3)有一构件的实际长度0.5mμ是（）。
构运动简图时所取的长度比例尺lA．25 B．25mm/m C．1:25 D．0．025m/mm答案： D知识点：第2章难度：4解析：机构的运动简图的特点(4)用一个平面低副连接两个做平面运动的构件所形成的运动链共有（）个自由度。
A．3 B．4 C．5 D．6答案： B知识点：第2章难度：3解析：自由度的定义(5)在机构中，某些不影响机构运动传递的重复部分所带入的约束为（）。
A．虚约束B．局部自由度C．复合铰链D．真约束答案： A知识点：第2章难度：3解析：自由度的注意点(6)机构具有确定运动的条件是（）。
A ．机构的自由度0≥FB ．机构的构件数4≥NC ．原动件数W ＞1D ．机构的自由度F ＞0, 并且=F 原动件数W答案： D知识点：第2章难度：3解析：机构具有确定运动的条件(7) 如图2-34所示的三种机构运动简图中，运动不确定是( )。
A ．（a ）和（b ）B ．（b ）和（c ）C ．（a ）和（c ）D ．（a ）、（b ）和（c ）答案： C知识点：第2章难度：3解析：机构具有确定运动的条件(8) Ⅲ级杆组应由（ ）组成。
A ．三个构件和六个低副B ．四个构件和六个低副C ．二个构件和三个低副D ．机架和原动件答案： B知识点：第2章难度：5解析：机构具有确定运动的条件(9) 有两个平面机构的自由度都等于１，现用一个有两铰链的运动构件将它们串成一个平面机构，这时自由度等于（ ）。
机械原理试题库及答案以下是机械原理的试题及答案：1. 什么是机械原理？机械原理是研究机械运动的基本规律和原理的学科。
2. 什么是机械工作原理？机械工作原理是指机械在工作过程中所采用的运动方式和工作原理。
3. 机械传动有哪些基本方式？机械传动的基本方式包括齿轮传动、带传动和链传动等。
4. 齿轮传动的优点是什么？齿轮传动具有传递比稳定、传递效率高、承载能力大等优点。
5. 什么是连杆机构？连杆机构是由连杆和铰链连接构成的一种机械机构，常用于转换运动。
6. 什么是滑块副？滑块副是由滑动副和固定副组成的一种机械副，常用于直线运动的转换。
7. 转动副有哪些种类？转动副包括转动副、螺旋副、滚动副等。
8. 什么是机械摩擦？机械摩擦是指机械件在相互接触过程中产生的阻力。
9. 什么是机械磨损？机械磨损是指机械件在摩擦过程中表面的物质损失。
10. 如何减少机械摩擦和磨损？可以采取润滑措施、改变工作条件和加工精度等方式减少机械摩擦和磨损。
答案：1. 机械原理是研究机械运动的基本规律和原理的学科。
2. 机械工作原理是指机械在工作过程中所采用的运动方式和工作原理。
3. 机械传动的基本方式包括齿轮传动、带传动和链传动等。
4. 齿轮传动具有传递比稳定、传递效率高、承载能力大等优点。
5. 连杆机构是由连杆和铰链连接构成的一种机械机构，常用于转换运动。
6. 滑块副是由滑动副和固定副组成的一种机械副，常用于直线运动的转换。
7. 转动副包括转动副、螺旋副、滚动副等。
8. 机械摩擦是指机械件在相互接触过程中产生的阻力。
9. 机械磨损是指机械件在摩擦过程中表面的物质损失。
10. 可以采取润滑措施、改变工作条件和加工精度等方式减少机械摩擦和磨损。

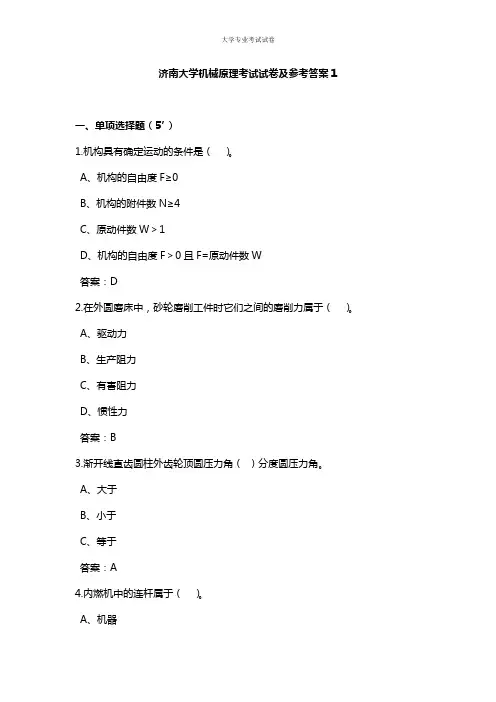

济南大学机械原理考试试卷及参考答案1一、单项选择题（5’）1.机构具有确定运动的条件是（）。
A、机构的自由度F≥0B、机构的附件数N≥4C、原动件数W＞1D、机构的自由度F＞0且F=原动件数W答案：D2.在外圆磨床中，砂轮磨削工件时它们之间的磨削力属于（）。
A、驱动力B、生产阻力C、有害阻力D、惯性力答案：B3.渐开线直齿圆柱外齿轮顶圆压力角（）分度圆压力角。
A、大于B、小于C、等于答案：A4.内燃机中的连杆属于（）。
A、机器B、机构C、构件D、零件答案：C5.与其他机构相比，凸轮机构的最大优点是（）。
A、可实现各种预期的运动规律B、制造方便，易获得较高的精度C、便于润滑D、从动件的行程可较大答案：A6.在车床刀架驱动机构中，丝杠的转动使刀架固联的螺母作移动，则丝杠与螺母之间的摩擦力矩属于（）。
A、驱动力B、生产阻力C、有害阻力D、惯性力答案：C7.机器运转出现周期性速度波动的原因是（）。
A、机器中存在往复运动构件，惯性力难以平衡B、机器中各回转构件的质量分布不均匀C、在等效转动惯量为常数时，各瞬时驱动功率和阻抗功率不相等，但其平均值相等且有公共周期D、机器中各运动副的位置布置不合理答案：C8.与连杆机构相比，凸轮机构的最大缺点是（）。
A、惯性力难以平衡B、点、线接触，易磨损C、设计较为复杂D、不能实现间歇运动答案：B9.在外圆磨床中，砂轮磨削工件时它们之间的磨削力属于（）。
A、驱动力B、生产阻力C、有害阻力D、惯性力答案：B10.机构的运动简图与（）无关。
A、构件数目B、运动副的类型C、运动副的相对位置D、构件和运动副的结构答案：D11.在机构中，某些不影响机构运动传递的重复部分所带入的约束为（）。
A、虚约束B、局部自由度C、复合铰链D、真约束答案：A12.不完全齿轮机构中，主动轮的首齿和末齿的齿顶高需要作适当的削减，其目的为（）。
A、避免刚性冲击B、便于加工C、避免齿顶相撞和准确停歇D、便于装瞬心线附加杆答案：C13.平面四杆机构中，如果最短杆与最长杆的长度之和小于或等于其余两杆的长度之和，最短杆为机架，这个机构叫做（）。
机械原理自测题库—单选题（共63 题）1、铰链四杆机构的压力角是指在不计算摩擦情况下连杆作用于 B 上的力与该力作用点速度所夹的锐角。
A．主动件 B．从动件 C．机架 D．连架杆2、平面四杆机构中，是否存在死点，取决于 B 是否与连杆共线。
A．主动件 B．从动件 C．机架 D．摇杆3、一个K大于1的铰链四杆机构与K=1的对心曲柄滑块机构串联组合，该串联组合而成的机构的行程变化系数K A 。
A．大于1 B．小于1 C．等于1 D．等于24、在设计铰链四杆机构时，应使最小传动角γmin B 。
A．尽可能小一些 B．尽可能大一些 C．为0° D．45°5、与连杆机构相比，凸轮机构最大的缺点是 B 。
A．惯性力难以平衡B．点、线接触，易磨损C．设计较为复杂 D．不能实现间歇运动6、与其他机构相比，凸轮机构最大的优点是 A 。
A．可实现各种预期的运动规律 B．便于润滑C．制造方便，易获得较高的精度 D．从动件的行程可较大7、 C 盘形凸轮机构的压力角恒等于常数。
A．摆动尖顶推杆 B．直动滚子推杆C．摆动平底推杆 D．摆动滚子推杆8、对于直动推杆盘形凸轮机构来讲，在其他条件相同的情况下，偏置直动推杆与对心直动推杆相比，两者在推程段最大压力角的关系为 D 。
A．偏置比对心大 B．对心比偏置大C．一样大 D．不一定9、下述几种运动规律中， B 既不会产生柔性冲击也不会产生刚性冲击，可用于高速场合。
A．等速运动规律B．摆线运动规律（正弦加速度运动规律）C．等加速等减速运动规律 D．简谐运动规律（余弦加速度运动规律）10、对心直动尖顶推杆盘形凸轮机构的推程压力角超过许用值时，可采用 A 措施来解决。
A．增大基圆半径 B．改用滚子推杆C．改变凸轮转向 D．改为偏置直动尖顶推杆11、渐开线上某点的压力角是指该点所受压力的方向与该点 A 方向线之间所夹的锐角。
A.绝对速度B.相对速度C.滑动速度D.牵连速度12、渐开线在基圆上的压力角为 B 。
°°°°13、渐开线标准齿轮是指m、α、h a* 、c*均为标准值，且分度圆齿厚 C 齿槽宽的齿轮。
A.小于B.大于C.等于D.小于且等于14、一对渐开线标准直齿圆柱齿轮要正确啮合，它们的 D 必须相等。
A．直径 B．宽度 C.齿数 D.模数15、齿数大于42，压力角=20°的正常齿渐开线标准直齿外齿轮，其齿轮根圆 B基圆。
A.小于B.大于C.等于D.小于且等于17、渐开线直齿圆柱齿轮与齿条啮合时，其啮合角恒等于齿轮 C 上的压力角。
A．基圆 B.齿顶圆 C.分度圆 D齿根圆18、用标准齿条型刀具加工h a*=1、a=20°的渐开线标准直齿轮时，不发生根切的最少齿数为 D 。
A 14B 15C 16D 1722、斜齿圆柱齿轮的标准模数和标准压力角在 D 上。
A 端面B 轴面C 主平面D 法面23、已知一渐开线标准斜齿圆柱齿轮与斜齿条传动，法面模数m n＝8mm，法面压力角a n=20°，斜齿轮的齿数Z=20,分度圆上的螺旋角β=20°，则斜齿轮上的节圆直径等于 A mm。
A B C D25、在两轴的交错角∑=90°的蜗杆蜗轮传动中，蜗杆与蜗轮的螺旋线旋向必须 C 。
A相反B相异 C 相同 D相对26、渐开线直齿锥齿轮的当量齿数Z V D 其实际齿数Z。
A 小于B 小于且等于C 等于D 大于30、凸轮从动件按等速运动规律运动上升时，冲击出现在 D 。
A．升程开始点； B．升程结束点；C．升程中点； D．升程开始点和升程结束点；31、齿轮传动中 B ，重合度越大。
A．模数越大； B．齿数越多； C．中心距越小32、有一四杆机构，其行程速比系数K=1，该机构 A 急回作用。
A．没有； B．有； C．不一定有33、曲柄滑块机构通过 B 可演化成偏心轮机构。
A．改变构件相对尺寸； B．改变运动副尺寸； C．改变构件形状34、机构具有确定运动的条件是 B 。
A．机构的自由度大于零；B．机构的自由度大于零且自由度数等于原动件数；C．机构的自由度大于零且自由度数大于原动件数；D．前面的答案都不对36、图示为凸轮机构从动件升程加速度与时间变化线图，该运动规律是 C 运动规律。
A．等速； B．等加速等减速；C．正弦加速度； D．余弦加速度37、若忽略摩擦，一对渐开线齿廓从进入啮合到脱离啮合，齿廓间作用力方向 B ，并且要沿着 D 方向。
A．不断改变； B．维持不变； C．中心线；D．基圆内公切线； E．节圆公切线38、在曲柄摇杆机构中；若曲柄为主动件；且作等速转动时；其从动件摇杆作 C 。
A．往复等速运动； B．往复变速运动；C．往复变速摆动； D．往复等速摆动39、图示为凸轮机构从动件位移与时间变化线图，该运动规律是 A 运动规律。
A．等速； B．等加速等减速； C．正弦加速度；D．余弦加速度； E．正弦加速度—正弦减速度40、两个构件在多处接触构成移动副，各接触处两构件相对移动的方向 A 时，将引入虚约束。
A．相同、相平行； B．不重叠； C．相反； D．交叉41、曲柄滑块机构有死点存在时，其主动件是 B 。
A．曲柄； B．滑块； C．连杆； D．导杆42、渐开线齿轮传动的重合度随着齿轮 B 增大而增大，而与齿轮 C 无关。
A．分度圆压力角； B．齿数； C．模数43、直动从动件凸轮机构，推程许用压力角常取为 B ，回程许用压力角常取 C 。
A．0°； B．30°； C．70°~80°； D．90°44、图示为凸轮机构从动件升程加速度与时间变化线图，该运动规律是 D 运动规律。
A．等速； B．等加速等减速； C．正弦加速度； D．余弦加速度45、两构件在几处相配合而构成转动副，在各配合处两构件相对转动的轴线 B时，将引入虚约束。
A．交叉； B．重合； C．相平行；D．不重合； E．成直角； F．成锐角46、图示为凸轮机构从动件整个升程加速度与时间变化线图，该运动规律是 B运动规律。
A．等速； B．等加速等减速；C．正弦加速度；D．余弦加速度47、曲柄摇杆机构， B 为主动件是存在死点的条件。
A．曲柄； B．摇杆 C.连杆49、四杆机构在死点时，传动角γ是： B 。
A．γ＞0°； B．等于0°； C．0°＜γ＜90°；D．大于90°53、从平衡条件可知，动平衡转子 A 静平衡的，静平衡转子 B 动平衡的。
A．一定是； B．不一定是； C．一定不是54、机器在安装飞轮后，原动机的功率可以比未安装飞轮时 C 。
A．一样 B. 大 C. 小55、已知一标准渐开线圆柱斜齿轮与斜齿条传动，法面模数m n=8mm,压力角αn =20°，斜齿轮齿数Z1=20，分度圆上的螺旋角β=15°，此齿轮的节圆直径等于 D mm。
A. B. C. 58、斜齿轮的端面压力角a t与法面压力角a n相比较应是 C 。
A a t ＝a nB a n ＞a tC a t ＞a n59、渐开线直齿轮发生根切在 B 场合．A 模数较大B 齿数较少C 模数较少60、若两刚体都是运动的，则其速度瞬心称为 C 。
A 、牵连瞬心；B 、绝对瞬心；C 、相对瞬心。
61、一对渐开线齿轮啮合传动时，其节圆压力角 B .A 、大于啮合角；B 、等于啮合角；C 、小于啮合角。
63、在图示4个分图中，图 A 是Ⅲ级杆组，其余都是个Ⅱ级杆组的组合。
机械原理自测题库—问答题（共26题）1、在曲柄等速转动的曲柄曲柄摇杆机构中，已知：曲柄的极位夹角θ=30°，摇杆工作时间为7秒，试问：（1）摇杆空回行程所需时间为若干秒？（2）曲柄每分钟转速是多少？1、答：(1) 5s (2) 5r/min2、在图示导杆机构中，已知：l AB = 40mm，试问：（1）若机构成为摆动导杆时，l AC 的最小值为多少？（2）AB为原动件时，机构的传动角为多大？（3）若l AC = 50mm，且此机构成为转动导杆时，l AB 的最小值为多少？题 2 图答: (1) (L AC)min＞40mm; （2）γ恒为90°（3）（L AB）min= L AC=50mm3、在铰链四杆机构ABCD中，已知：l AD = 400mm，l AB = 150mm，l BC = 350mm，l CD = 300mm，且杆AB为原动件，杆AD为机架，试问构件AB能否作整周回转，为什么？答:构件AB能作整周回转。
因为l AB+ l AD=550mm＜l BC+ l CD=650mm,且AD为机架，构件AB为曲柄。
5、何谓节圆？单个齿轮有没有节圆？什么情况下节圆与分度圆重合？答：节点所在的圆、单个齿轮没有节圆、在标准安装情况下节圆与分度圆重合6、何谓啮合角？啮合角和分度圆压力角及节圆压力角有什么关系？答：节点所在的压力角为啮合角、啮合角=节圆压力角、在标准安装情况下，分度圆压力角=节圆压力角，在非标准安装情况下，分度圆压力角不等于节圆压力角。
8、已知用标准齿条型刀具加工标准直齿圆柱齿轮不发生根切的最少齿数Z min=2h a*/sin2a，试推导出标准斜齿圆柱齿轮和直齿锥齿轮不发生根切的最少齿数。
答：标准斜齿圆柱齿轮不发生根切的最少齿数β3 mincos17⨯=Z直齿锥齿轮不发生根切的最少齿数δcos17min⨯=Z10、平面铰链四杆机构存在曲柄的条件是什么？答：平面铰链四杆机构存在曲柄的条件是：1）最短杆和最长杆的长度之和小于等于其余两杆的长度之和；2）连架杆和机架中必有一最短杆。
11、压力角如何定义？并举一例说明。
答：从动件上某点的力的方向与该点的速度方向之间所夹的锐角即为机构在该位置的压力角。
12、何谓行程速比系数？对心曲柄滑块机构行程速比系数等于多少？答：行程速比系数：从动件回程平均角速度和工作行程平均角速度之比。
对于曲柄作匀速回转的对心曲柄滑块机构，其行程速比系数等于1。
13、渐开线的形状取决于什么？若两个齿轮的模数和压力角分别相等，但齿数不同，它们的齿廓形状是否相同？答：渐开线的形状取决于基圆的大小。
齿廓形状不同。
14、设计一曲柄滑块机构。
已知滑块的行程S=50 mm ,偏距e=16 mm , 行程速比系数K= ,求曲柄和连杆的长度。
答：设计一曲柄滑块机构。
已知滑块的行程S=50 mm ,偏距e=16 mm , 行程速比系数K= ,求曲柄和连杆的长度。
15、螺旋角为45°的斜齿轮不发生根切的最少齿数是17吗？为什么？答：不是17。
因为：= =45cos*173minz19、在直动推杆盘形凸轮机构中，试问对于同一凸轮用不同端部形状的推杆，其推杆的运动规律是否相同？答：在直动推杆盘形凸轮机构中，对于同一凸轮用不同端部形状的推杆，其推杆的运动规律不全相同，对心和滚子的推杆，其运动规律相同，对平底推杆，其运动规律不同。
