电气工程施工设计方案

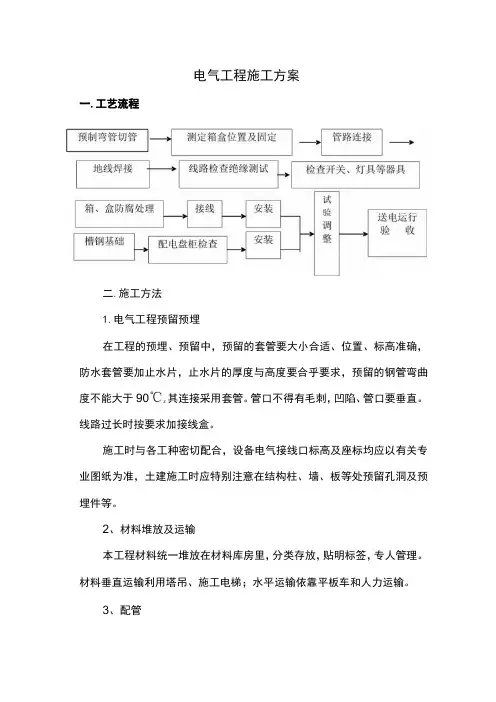

电气工程施工方案一.工艺流程二.施工方法1.电气工程预留预埋在工程的预埋、预留中，预留的套管要大小合适、位置、标高准确，防水套管要加止水片，止水片的厚度与高度要合乎要求，预留的钢管弯曲度不能大于90℃z其连接采用套管。

管口不得有毛刺，凹陷、管口要垂直。

线路过长时按要求加接线盒。

施工时与各工种密切配合，设备电气接线口标高及座标均应以有关专业图纸为准，土建施工时应特别注意在结构柱、墙、板等处预留孔洞及预埋件等。

2、材料堆放及运输本工程材料统一堆放在材料库房里，分类存放，贴明标签，专人管理。

材料垂直运输利用塔吊、施工电梯；水平运输依靠平板车和人力运输。

3、配管钢管管口不得有毛刺，凹陷。

配线时注意不得在管内留有接头，所有接头在接线盒内连接接头先用黄蜡带包扎,再用绝缘胶布包扎。

4、配电箱的安装配电箱、控制箱按甲方所定生产厂家的柜型，按设计的要求进行生产。

生产厂家必须具备相应资格,箱体及元器件采用国家标准产品，同时均需设工作零线和保护线端子排。

①配电箱、柜安装前应对箱体进行检查，箱体应有一定的机械强度，周边平整无损伤，油漆无脱落，箱内元件安装牢固，导线排列整齐，压接牢固，并有产品合格证。

②配电箱、柜安装时应对照图纸的系统原理图检查，核对配电箱内电气元件、规格名称是否齐全完好,暗装配电箱应先配合土建预留。

在同一建筑物内，同类箱盘的高度应一致。

③暗装配电箱安装时，预先了解墙面粉刷层厚度，如无法掌握则配电箱外壳露出未粉刷墙面5mm,四边要一致使盘面板紧贴墙面,横平竖直。

明装箱采用金属膨胀螺丝固定。

④电线管进配电箱开孔要排列整齐，用开孔钻开孔，电管进入箱内要绞丝，并加锁母、护口，箱内排线应整齐绑扎成束，扎带距离相等，保持工艺美观。

5、电线、电缆的敷设电线在敷设前，先将钢管清理干净，同时检查电线的绝缘后方可敷设电线。

6、灯具、开关、插座安装①暗装开关、插座工艺流程：开关、插座接线一安装开关（插座）芯线或连同盖板一安装盖板。

电气施工组织设计方案电气施工组织设计方案为保证事情或工作高起点、高质量、高水平开展，时常需要预先开展方案准备工作，方案是有很强可操作性的书面计划。

那么什么样的方案才是好的呢？下面是小编精心整理的电气施工组织设计方案，欢迎大家分享。

电气施工组织设计方案1一、编制依据1、电气施工图纸和相关的设计文件2、《建筑电气工程施工质量验收规范》GB50303-20xx3、《建筑电气安装工程通用图集》92DQ1-134、《等电位联接图集》xxD501-2二、工程概况本工程位于xx区，地块北侧为新建好的xx路，东侧为空地，西侧为xx米宽的公路，南侧为xx小区，在xx市中学的对面。

由xx建设，由市xx有限公司设计，市建设承包有限公司施工的市重点项目工程。

该工程为高层公共建筑，有一层地下室，塔楼层数为xx层，建筑高度为xx米。

裙房层数为xx层，建筑高度为xx米，结构形式为钢筋混凝土框架结构。

三、主要施工方法和技术措施1、电气管线（预埋）敷设（1）管线布置整齐，严禁两根以上管道在同一处重叠敷设，且严禁敷设在钢筋保护层，局部管线多的地方，应请土建采取有效的加固措施；（2）电线管与接线盒连接处应设锁口，电线管转弯半径要大，半径小了影响穿线施工，应避免造成后续楼板开槽，影响楼板结构安全；（3）电线管、开关、插座和灯头盒等材料应使用合同约定的品牌，管壁厚度，管材柔韧度符合规范要求；（4）电线管口要及时封堵，线管绑扎固定可靠，做好成品保护。

（5）不得随意用手工开槽，尽量避免横向开槽，管槽不宜开太深，深度应符合规范要求，否则影响墙面结构安全；（6）电线管必须在墙面粉刷前疏通到位，如有管道堵塞，需及时修补，严禁墙面粉刷后开槽；（7）电线管在墙面敷设排列整齐，间距均匀并符合规范要求，管线敷设集中的墙面，特别是配电箱进出口，必须在墙面粉刷时用纤维网加固或采取其他防开裂措施。

2、开关、插座预埋，箱体预埋（1）开关、插座盒预埋时要仔细核对施工图，尽量一次性预埋到位；（2）水平标高必须按土建水平标高控制线统一控制，并符合设计要求，竖向标高必须根据土建墙面粉刷灰饼厚度进行控制，特别是预埋偏位的情况下，在墙面粉刷前必须一次性调整到位；（3）开关、插座盒与电线管连接必须做锁口，不得随意在开关、插座盒开孔，同时做好成品保护，通常的成品保护措施有在盒体里填塞泡沫块，待墙面粉刷完成后，将泡沫块取出，这样保持盒体干净清洁；（4）配电箱与线管连接必须做锁口，不得随意在箱体采用切割机开孔，箱体应采用液压开孔器开孔，孔洞整齐，洞口大小与管径相匹配，箱体接地可靠；（5）各种暗敷箱体四周和背后必须用细石砼灌实，背后挂钢丝网，用1：2水泥砂浆抹平，做好成品保护，保持箱体内清洁干净；（6）宽度大于300mm的配电箱、弱电箱、消火栓箱顶部必须设置过梁，安装高度符合设计要求；（7）箱体暗敷的进出线管待墙面粉刷完成后做好标识，以防二次装修打破管线。

建筑电气工程施工方案XX工程公司年月日1．电气工程概况1.1 电气工程主要有高低压变配电系统、动力配电系统、照明系统、防雷接地系统、消防报警与控制系统、楼宇自动控制系统、结构化布线系统、电缆电视系统。

1.2 本工程供电电源由本场区l0kV开闭所引来两路l0kV高压电源，经电缆沿托盘直接敷设至地下1层变配电室。

高压系统为单母线分段，两路l0kV电源分别供给两台630kVA干式变压器，低压系统为单母线分段运行，由地下1层低压配电室配出的电缆干线均沿电缆桥架明敷至电缆竖井和各供电点。

1.3 建筑物竖向供配电设在电气竖井内。

照明配电干线、空调与试验配电干线采用密集型插接母线在竖井内垂直引上，再由各层插接开关箱引至各层配电箱。

由各层照明配电箱配出的照明及插座铜芯塑料线沿回路均采用BV－2.5m㎡托盘敷设，出托盘后穿钢管在吊顶及墙内敷设。

1.4 防雷接地系统：本建筑物按二级防雷设防，采用T N－S接地方式，将设备保护接地、防雷接地、各种金属管道的等电位接地、弱电系统的工作接地等共用接地装置；要求工频接地电阻不大于l Ω。

1.5 消防报警与控制系统：首层消防值班室内设有报警盘、控制盘、广播盘，由中央控制设备引出线路穿过首层楼板至地下1层，沿电缆托盘敷设至电气设备间内，垂直段沿托盘敷设至各层消防端子箱，实现消防报警与联动控制。

1.6 楼宇自动控制系统：中央控制室设在首层消防中心机房内。

BAS系统通讯总线和DDC 电源总线均穿钢管敷设至各层现场控制器，由各现场控制器配出的自控线路沿封闭金属线槽，再穿薄壁钢管或直接采用钢管敷设至各被控设备。

实现对冷冻水系统、供配电系统、空调机组、新风机组、公共区域照明的监控。

1.7 结构化布线系统：由首层设备向综合布线主配线柜敷设出的干线均采用封闭金属桥架敷设，水平配线用封闭金属桥架在吊顶内敷设再穿薄壁钢管引至各处信息插座，本系统仅考虑电话通讯系统和计算机网络系统的综合布线需求。

1.8 电缆电视系统：本系统为有线电视传输分配系统，不单设接收天线和独立前端部分。

电气施工方案在任何建筑工程中，电气施工都是至关重要的一环。

一个精心设计的电气施工方案不仅能保障建筑物的安全运行，同时也能提高工作效率。

本文将从施工方案的准备、实施、验收等方面进行详细讨论。

一、准备阶段1.1 方案设计在电气施工之前，首先需要进行电气方案设计。

电气方案设计是整个电气工程的基础，包括电气布置、线路走向、配电盘设置等内容。

设计应考虑到建筑物的用途、负荷需求、安全性等因素，确保施工方案与实际需求相符。

1.2 材料准备在确定了电气方案后，需要准备相应的施工材料。

包括电线、开关、插座、配电盘等设备。

在选购材料时，要注意质量可靠、符合国家标准，保证施工质量。

二、实施阶段2.1 施工组织在电气施工之前，需要进行施工组织设计。

确定施工队伍的配备、施工计划的制定等内容，保证施工过程的有序进行。

2.2 施工技术在实际施工中，施工人员需要按照电气方案设计的要求进行施工。

包括布线、安装配电盘、接线等操作。

施工过程中要严格按照标准操作，确保安全可靠。

2.3 安全措施电气施工是一个高危行业，安全问题尤为重要。

在施工过程中，要加强安全教育，做好施工人员的安全防护工作，避免发生安全事故。

三、验收阶段3.1 竣工验收电气施工完成后，需要进行竣工验收。

包括检查电气设备的安装质量、线路连接情况、配电盘的正常运行等内容。

确保电气设施符合国家标准，达到安全可靠要求。

3.2 验收文件完成竣工验收后，需要形成相应的验收文件。

记录电气施工过程中所采取的措施、存在的问题及解决方案等内容，为日后的维护管理提供参考。

综上所述，电气施工方案的制定对于建筑工程的安全运行至关重要。

只有通过认真的准备、科学的实施、严格的验收，才能确保电气设施的安全性和可靠性，为建筑物的正常运行提供保障。

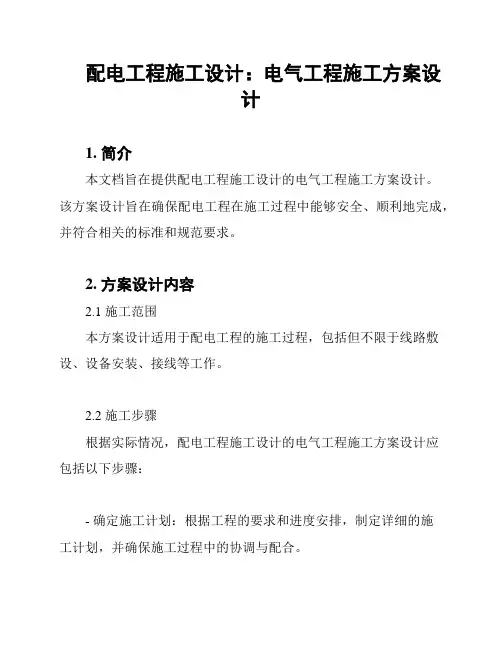

配电工程施工设计：电气工程施工方案设计1. 简介本文档旨在提供配电工程施工设计的电气工程施工方案设计。

该方案设计旨在确保配电工程在施工过程中能够安全、顺利地完成，并符合相关的标准和规范要求。

2. 方案设计内容2.1 施工范围本方案设计适用于配电工程的施工过程，包括但不限于线路敷设、设备安装、接线等工作。

2.2 施工步骤根据实际情况，配电工程施工设计的电气工程施工方案设计应包括以下步骤：- 确定施工计划：根据工程的要求和进度安排，制定详细的施工计划，并确保施工过程中的协调与配合。

- 线路敷设：根据工程设计图纸和线路布置要求，进行线路的敷设，并确保线路的质量和可靠性。

- 设备安装：按照设备安装图纸和相关要求，对配电设备进行安装，并进行必要的调试和测试，确保设备的正常运行。

- 接线工作：根据工程图纸和接线要求，进行设备之间的接线，并进行必要的绝缘和保护措施，确保电气系统的安全性。

- 完工验收：在施工结束后，进行完工验收，确保配电工程的质量和功能达到设计要求，并获得相关部门的验收通过。

3. 施工安全措施为了确保施工过程的安全性，应采取以下措施：- 确保工作场所安全：严格按照安全操作规程进行工作，确保工作场所的安全和整洁。

- 使用合格的工具和设备：使用符合标准和规范要求的工具和设备，确保施工过程中的安全和质量。

- 人员培训和防护措施：对施工人员进行必要的培训和安全防护措施，提高施工过程中的安全意识和能力。

- 环境保护和污染控制：采取必要的措施，防止对环境造成污染和损害。

4. 监控与质量控制为了确保施工质量，应采取以下措施：- 实施施工监控：通过合理的监控措施，对施工过程中的关键环节进行监测和检测，及时发现和解决问题。

- 质量把关：对施工过程中的每个环节都进行质量把关，并做好详细的记录和资料归档。

- 施工记录和报告：按照相关规定和要求，及时记录和报告施工过程中的关键信息和数据。

5. 施工进度和成本控制为了确保施工进度和成本的控制，应采取以下措施：- 制定施工计划：根据工程的要求和进度安排，制定详细的施工计划，并及时跟踪和调整。

可编辑修改精选全文完整版施工组织设计目录第一章、编制说明及编制依据 (4)第一节、编制说明第二节、编制依据第二章、工程概况……………………………………………4－10 第一节、工程概况第二节、项目组织机构第三节、施工流程图第四节、施工准备第五节、施工方法1、防雷接地系统2、管线敷设3、管内穿线4、成套配电柜、控制柜和配电箱安装5、照明器具安装（1）、灯具安装6、开关、插座安装7、设备调试8、低压负荷系统测试运行第三章、施工技术措施……………………………………10-14 第一节、基础接地焊接第二节、配管第三节、灯具安装与箱体的安装第四节、管内穿线第五节、调试方案（一）、电气工程调试方案（二）、照明系统调试方案第四章、质量保证措施体系及标准………………………14-23 第一节、施工质量保证体系第二节、质量保证措施第三节、质量保证标准化第四节、质量保证执行方式第五节、工期保证措施第六节、质量管理措施第七节、电气工程质量通病预防措施第八节、降低成本措施第九节、成品保护措施第十节、安全生产、文明施工、环境保护措施第十一节、防火技术措施第十二节、主要机具需用计划第十三节、电气节能措施（一）、低压配电系统节能（二）、照明控制节能工程第十四节、检验批分类、观感评价原则第一章、编制说明及编制依据第一节、编制说明根据本项目的招标文件，设计方案、设计图纸，经认真仔细的现场勘察，及根据业主的要求，针对本次工程在总工程师的主持下组织了公司设计部、预算部、工程部、财务部、人事资源部的有关人员，对招标文件、设计方案、设计图纸进行认真的评审、对项目目标充分理解。

保证本施工组织设计内所有内容全部真实并有效实施。

第二节、编制依据1、工程合同2、工程施工图纸3、图纸会审记录4、《供配电系统设计规范》GB50052-955、《低压配电设计规范》GB50054-956、《建筑电气工程施工质量验收规范》GB50303-20127、《建筑物电子信息系统防雷技术措施》GB50343-2012第二章、工程概况第一节、工程概况1、工程名称：淮安市经济技术开发区展示厅工程2、工程地点：迎宾大道8号，企业服务中心一楼3、工程面积：约900㎡4、工程内容：布展工程（展示厅装饰、展厅多媒体、模型及电子设备等）5、承包范围：淮安经济技术开发区展示厅工程施工图纸中全部内容6、工期：合同工期总日历天数70日历天（2014年12月17日~2015年3月20日）7、工程质量标准：符合国家现行验收标准（合格）8、合同价款：816.6581万元{捌佰壹拾陆万陆仟伍佰捌拾壹元整（大写）}第二节、项目组织机构第三节、施工流程图基础接地焊接户内接地母线敷设配管配电箱壳体安装管内穿线配电箱柜安装绝缘电阻测试照明器具安装避雷网安装照明通电试验系统调试终检竣工第四节、施工准备2.1 首先熟悉工程施工图纸，并与各工种配合审图，做好图纸会审准备工作，并根据会审后施工图做出人工、机械、材料和设备计划，依据土建主体工程进度计划制定电气工程施工进度计划、同时技术人员及时向电气施工人员做出技术、安全和质量交底，下达各项工序施工作业指导书，按照本工程项目经理部的各工种进度统一部署，做好本工程施工准备工作。

电气工程施工方案和施工措施一、施工方案1.工程概述：电气工程是指在建筑物或其他工程项目中进行电力系统、照明系统、通信系统等电气设施安装与调试的工程。

本项目的电气工程施工范围涵盖了建筑物内部的电力供应系统、照明系统、弱电系统等。

2.施工组织设计：（1）设立专门的电气工程施工组织，负责工程的协调和管理。

（2）成立专业的电气工程施工队伍，招聘具有相关技术经验和资质的工程师、技术人员和施工人员。

（3）制定详细的施工进度计划，合理安排施工任务和工序，确保施工进度。

3.施工技术要求：（1）按照国家电气工程施工标准和相关规范进行施工，确保施工质量。

（2）严格按照施工图纸和设计规定进行施工，不得随意改动。

（3）施工人员需具备相应的证书和资质，并按照相关要求进行安全培训。

4.物料选用：（1）电气设备和材料选用具有相关产品质量认证的优质产品，确保安全可靠。

（2）遵守电气设备的选型参数要求，确保其适应本工程的环境条件和负载要求。

5.安全措施：（1）施工前需对施工区进行安全检查和评估，确保施工现场的安全。

（2）施工人员需穿戴相应的安全防护用品，如安全帽、安全鞋、防护眼镜等。

（3）进行必要的培训和教育，提高施工人员的安全意识和紧急处理能力。

6.环境保护：（1）施工现场应遵守环境保护的相关要求，合理使用和处理废弃物料，减少对环境的影响。

（2）施工过程中不得发生噪音、尘土等对周围环境和居民造成不良影响的情况。

7.质量控制：（1）施工人员需按照施工图纸和设计规范进行施工，确保施工质量符合要求。

（2）设立质量检测和监控机构，对施工过程进行质量把关。

（3）定期进行质量检查和验收，确保工程的安全和可靠。

二、施工措施1.施工前的准备工作：（1）施工前需对施工现场进行勘察和测量。

（2）按照施工图纸和设计要求，制定详细的施工方案和工序计划。

（3）准备施工所需的材料、设备和工具。

2.电力供应系统施工：（1）安装电缆和线路，确保其布线合理、接头牢固、绝缘良好。

电气工程施工方案一、电气工程主要工序施工方法及保证措施（一）电缆桥架施工方法1、工艺流程弹线定位→金属膨胀螺栓安装→螺栓固定支架与吊架→桥架安装→保护地线安装→槽内配线→线路检查及绝缘摇测2、施工作法1）桥架敷设接头拼缝严密，水平桥架保证水平误差不大于5/1000，总长度上偏差不超过5cm。

垂直桥架保证误差不大于2/1000，总长度偏差不超过2cm。

2）电缆桥架在穿越楼板时，采取做防火隔离措施。

3）电缆桥架跨越伸缩缝处设置伸缩缝，通常以断开0.1m左右为宜，当桥架的直线段超过30m时须预留0.2～0.3m的伸缩缝。

4）桥架直线段方向改变处采用弯通实现，其转弯处的弯曲半径，不小于该桥架上电缆弯曲半径的最大者。

5）桥架的连接避免在穿越楼板或墙壁等处进行。

6）电缆桥架垂直敷设时，固定点跨距不大于2m。

7）桥架首端、终端及距离出接线盒0.5m处均设置支撑点。

8）非直线段的桥架当内侧弯曲半径不大于0.3m时，在距非直线段与直线段接合处0.3～0.6m的直线段侧设置一个支架或吊架；当半径大于0.3m时，除符合上述要求外，在非直线段中部还须增设一个支架或吊架。

（二）电缆敷设施工方法1、施工作法A电缆敷设前按下列要求进行检查：（1）、电缆型号、电压、规格符合设计。

（2）、电缆外观应无损伤、绝缘良好。

（3）、电缆放线架应放置稳妥，钢轴的强度和长度与电缆盘重量和宽度相配合（4）、电缆敷设前按设计和实际路径计算每根电缆的长度，合理安排每根电缆，减少电缆接头。

B电力电缆在终端头与附近留有备用长度。

C电缆的最小弯曲半径见附表。

D电缆敷设时，电缆从盘的上端引出，不使电缆在支架上及地面磨擦拖拉，电缆上不得有铠装压扁、电缆绞拧、护层折裂等未消除的机械损伤。

E电缆敷设时排列整齐，不交叉，加以固定，并及时装设标志牌。

标志牌的装设符合下列要求：（1）在电缆终端头、拐弯处及竖井的两端、井内等地方，电缆上装设标志牌。

（2）标志牌上注明线路编号。

电气工程施工方案一、项目背景电气工程是建筑工程中不可或缺的一部分，它涉及电力供应、照明、动力设备等方面。

本文旨在为电气工程施工详细方案，确保施工顺利进行。

二、施工准备1. 材料准备• 电线、电缆• 开关插座• 照明设备• 配电箱• 接地设施2. 施工人员培训确保施工人员具备相关电气工程施工技能，了解相关安全操作规程。

3. 设备检查检查施工所需设备是否完好，确保施工过程中不会出现设备故障.三、施工流程1. 进场验收施工人员进入施工现场前，需进行进场验收，检查工地环境及设备是否符合工程要求。

2. 布线根据电气工程设计图纸，进行电线、电缆的布线工作。

确保布线符合安全标准，并且不干扰建筑结构。

3. 安装设备安装开关插座、照明设备、配电箱等电气设备，需符合相关标准，保证设备稳定可靠。

4. 接地工作进行接地设施的接地工作，确保建筑物的安全可靠。

四、安全措施1. 电气安全在施工过程中，保证电气设备的接线正确、绝缘良好，防止电气火灾事故发生。

2. 人身安全施工人员需穿戴符合规定的安全装备，避免施工现场意外伤害的发生。

3. 作业环境安全保持施工现场整洁有序，避免杂物堆放，减少安全隐患。

五、质量控制1. 施工过程检查定期对施工过程进行检查，确保施工符合设计要求，保证施工质量。

2. 设备检验对安装的电气设备进行检验，包括电路连接、绝缘测试等，确保设备正常运行。

六、验收交付1. 内部验收由施工方进行内部验收，检查工程质量、安全标准是否符合要求。

2. 外部验收由相关部门进行外部验收，出具相应验收报告。

七、施工总结。

电气工程施工方案及技术措施电气工程施工方案及技术措施是指在电气工程的施工过程中，为了保障工程质量和安全，采取的一系列措施和方法。

下面是一个700字的电气工程施工方案及技术措施的示例。

电气工程施工方案及技术措施1.工程概述本电气工程包括电力配电、照明系统和综合布线的施工。

工程目标是确保电力稳定可靠，照明明亮舒适，并保证综合布线合理可靠。

2.施工内容及流程2.1 电力配电系统施工2.1.1 安装配电箱和配电柜，确保其合理布局和固定牢靠。

2.1.2 铺设和固定电缆线管，保证管道布局合理，并严格按照规格要求进行连接和固定。

2.1.3 按照设计要求进行电缆接头的制作和安装，确保接头接触良好，无漏电现象。

2.1.4 安装开关、插座和配电插座，确保其牢固可靠，并与电缆连接正确。

2.1.5 进行线路的接地处理，确保电气设备的安全接地。

2.2 照明系统施工2.2.1 安装照明灯具，确保其位置合理，光线均匀稳定，并使之与电源线连接正确。

2.2.2 进行照明灯具的调试和定位，确保亮度合适，角度正确，照明效果良好。

2.2.3 安装照明开关和控制设备，确保功能正常，动作灵活。

2.3 综合布线施工2.3.1 安装综合布线集线箱，确保其位置合理，布局规整，并严格按照设计要求进行电缆连接和标识。

2.3.2 铺设综合布线电缆，保证电缆敷设规范，固定稳固，并进行必要的标识。

2.3.3 进行综合布线电缆接头的制作和连接，确保接头牢固可靠，无损耗。

2.3.4 根据布线要求设置插座和接口，确保其位置合理，并使之与电缆连接正确。

3.质量控制措施3.1 施工前进行材料的检查和验收，确保符合规格要求，并具备相关合格证明。

3.2 施工过程中严格按照施工方案操作，杜绝违章施工和低质量工作。

3.3 施工过程中要进行定期的质量检查，及时发现并纠正问题。

3.4 完工后进行验收，确保施工符合设计要求，并达到相关标准和规范。

4.安全措施4.1 施工现场要设置明显的安全警示标识，防止人员误入。

电气工程施工组织设计方案一、工程概况电气工程是指建筑物内的配电系统、照明系统、接地系统等设施的安装和调试工作。

电气工程施工组织设计方案是为了对工程施工进行合理的规划和安排，以确保工程质量和安全，提高工程的施工效率和经济效益。

本项目为某大型商业综合体的电气工程施工，包括主配电室、子配电室、楼层配电室、照明系统等设施的安装和调试工作。

本施工组织设计方案旨在制定合理的施工方案和安全措施，确保工程按时按质顺利完成。

二、项目目标1. 安全施工：确保电气工程施工过程中的安全问题，预防和避免施工中的安全事故发生。

2. 质量保证：确保电气工程施工符合相关标准和规范，保证工程质量。

3. 施工进度：合理制定施工计划，保证施工进度，按时完成工程。

4. 成本控制：合理安排施工人员和设备，控制成本，提高经济效益。

三、施工组织设计方案1. 施工前准备（1）确定施工方案：根据施工图纸和规范，制定详细的施工方案，包括工艺流程、施工顺序、安全措施等。

（2）组织施工人员：按照工程需要，合理安排施工队伍和施工人员，配备必要的专业技术人员。

（3）采购材料设备：根据施工计划，购买所需的材料和设备，确保施工所需的材料充足。

2. 安全管理（1）安全教育培训：对所有施工人员进行安全教育和培训，交底施工安全规范和注意事项。

（2）施工现场管理：设立警示标志和安全警戒线，确保施工现场的安全，严禁违章作业。

（3）施工设备检查：定期检查和维护施工设备，确保设备的正常运转。

3. 质量控制（1）材料验收：对进场的材料进行严格的验收，不合格的材料及时退换。

（2）施工过程监控：通过专业人员的监督和把关，及时发现和解决施工中的质量问题。

（3）工程验收：在各阶段和工序结束后，严格按照规范进行工程验收，确保工程质量。

4. 施工进度控制（1）施工计划制定：制定详细的施工计划，包括工期安排、施工进度和节点计划等。

（2）进度监控：通过施工日志和进度表等管理工具，定期对施工进度进行监控和调整。

第1篇一、工程概况本项目位于我国某城市，总建筑面积为100,000平方米，包括住宅、商业、办公等多种功能。

电气工程施工主要包括室外电气工程、建筑电气工程、设备安装工程等。

为确保工程质量和进度，特制定本电气工程施工方案。

二、施工准备1. 组织准备（1）成立电气工程施工项目部，明确项目经理、技术负责人、施工负责人等岗位人员。

（2）组织施工人员参加技术交底，确保施工人员熟悉工程图纸、施工规范、操作规程等。

（3）进行施工人员安全教育和培训，提高安全意识。

2. 材料准备（1）按照工程量清单，采购电气设备、材料，确保质量符合国家标准。

（2）对采购的电气设备、材料进行检验，合格后方可使用。

3. 施工设备准备（1）准备电气施工所需的设备，如电线电缆、桥架、开关箱、插座、灯具等。

（2）确保施工设备完好，并进行调试。

4. 施工现场准备（1）平整施工现场，确保施工道路畅通。

（2）搭建临时设施，如办公室、宿舍、食堂等。

（3）设置安全警示标志，确保施工安全。

三、施工工艺及流程1. 室外电气工程（1）土建工程完成后，进行室外电气工程的基础施工。

（2）根据设计图纸，敷设电缆、桥架等。

（3）安装变压器、配电箱等设备。

（4）调试设备，确保运行正常。

2. 建筑电气工程（1）根据设计图纸，进行电气线路的敷设。

（2）安装照明灯具、插座、开关等。

（3）安装消防报警系统、安防监控系统等。

（4）调试设备，确保运行正常。

3. 设备安装工程（1）根据设计图纸，进行电气设备的安装。

（2）安装风机、水泵、电梯等设备。

（3）调试设备，确保运行正常。

四、施工质量控制1. 材料质量（1）采购符合国家标准的电气设备、材料。

（2）对采购的电气设备、材料进行检验，合格后方可使用。

2. 施工质量（1）严格按照施工规范、操作规程进行施工。

（2）加强施工过程中的质量控制，确保施工质量。

（3）对施工过程中出现的问题及时整改。

3. 调试质量（1）调试设备时，严格按照设备说明书进行。

电气工程施工设计组织方案一、前言电气工程是建筑施工中极其重要的一部分，它涉及到建筑物内外的电气设备、配电系统、照明系统等方面。

电气工程施工设计组织方案是指在设计阶段对电气工程施工进行合理组织和安排的方案。

本文将就电气工程施工设计组织方案的编制过程、关键步骤以及应注意的问题进行详细介绍。

二、组织方案的编制过程电气工程施工设计组织方案的编制过程包括以下几个步骤：1. 明确编制目的和任务明确电气工程施工设计组织方案的编制目的和任务，包括对电气工程施工的要求、施工工序和工序之间的协调配合等。

2. 收集资料第二步是收集电气工程的相关资料，包括建筑设计图纸、设计说明、技术规范、施工合同、安全生产法规等。

3. 组织调查组织调查主要是对工程现场、电气设备及其技术状况、施工条件等进行全面调查，为后续的施工组织设计提供依据。

4. 制定工作方案根据调查结果，制定电气工程施工设计组织方案的工作方案，包括工程施工顺序、施工工艺流程、施工装备及场地布置等。

5. 辅助设计对电气工程施工设计组织方案进行辅助设计，包括施工图的绘制、施工工艺的探讨、设备的选型等。

6. 审核评定对编制的电气工程施工设计组织方案进行审核评定，包括技术、经济、环保等方面的评定。

7. 总结完善对编制的电气工程施工设计组织方案进行总结完善，包括修正和补充方案中存在的不足之处。

8. 报批备案将经过审定的电气工程施工设计组织方案向有关部门报备，取得相关许可文件，才能正式进行施工组织。

三、关键步骤电气工程施工设计组织方案中的关键步骤包括施工图的绘制、施工工序的安排、施工装备的确定、现场施工条件的确认等。

1. 施工图的绘制在电气工程施工设计组织方案中，施工图是最为关键的一部分。

通过施工图的绘制，可以明确各种设备的位置和连接方式，有助于进行施工前的准备工作。

2. 施工工序的安排在电气工程施工设计组织方案中，需要合理安排各个施工工序的顺序和时间，确保各个工序之间的协调配合，避免因为工序冲突而导致施工周期延长。

一、系统概况(一)供配电系统1、隧道供电按一级负荷考虑，设双路10kv 电源供电。

平时两路电源同时工作，当一路电源失压时，电力系统自动切除三级负荷，此外一路电源可以带全部一级、二级负荷。

电源供电采用双回路放射式供电方式。

2、用电负荷划分一级负荷中特殊重要负荷：应急照明、疏散照明及光电安全标志、火灾检测报警控制设施、紧急呼叫设施、交通监控设施、通信设施、通风及照明控制设施、网络设施、监控中心控制设施。

一级负荷：消防泵房及消防设施、排水泵房、基本照明、排烟风机。

二级负荷：通风机、加强照明。

三级负荷：其余隧道电力负荷。

3、电缆及电缆敷设：隧道内特殊重要一级负荷中消防及排烟设备选用低烟无卤耐火电缆，一级负荷中除消防及排烟以外设备选用低烟无卤阻燃电缆，二级及三级负荷选用低烟无卤阻燃电缆。

隧道内强电、弱电电缆分开敷设。

中、低压电力电缆，强电、弱电控制电缆应按顺序由上而下分层配置。

4、防雷接地系统隧道低压系统接地形式采用TN-S 系统，系统接地电阻不大于0.5 欧姆。

隧道内所有动力配电箱、照明配电箱、应急照明配电箱、所有监控系统弱电控制箱均做局部等电位联结，与隧道结构钢筋良好焊接。

为保证照明系统安全可靠运行和人身安全，在每台箱式变电站周围设独立的接地装置，保护接地形式采用TN-S 系统，系统接地电阻≤0.5Q 。

除此之外，沿照明全线敷设一条直径为10 毫米的镀锌钢筋作为接地网线，在每根灯杆基础处PE 线与金属灯杆法兰盘必须良好焊接，焊接处做防腐处理。

每根灯杆做一次重复接地，重复接地电阻≤10Q 。

(二)隧道照明系统1、隧道正常照明：A、隧道敞开段照明：U 型槽上采用12 米双挑钢杆灯照明方式，照明光源选择大功率陶瓷金卤灯(主要考虑陶瓷金卤灯色温比高压钠灯高、显色性好，与隧道内LED 灯具色温过滤比较均匀)，照明灯具容量为主路250W (入口处400W) +辅路250W，灯杆对称布置，灯杆安装在U 槽侧墙上，灯杆间距约为35 米。

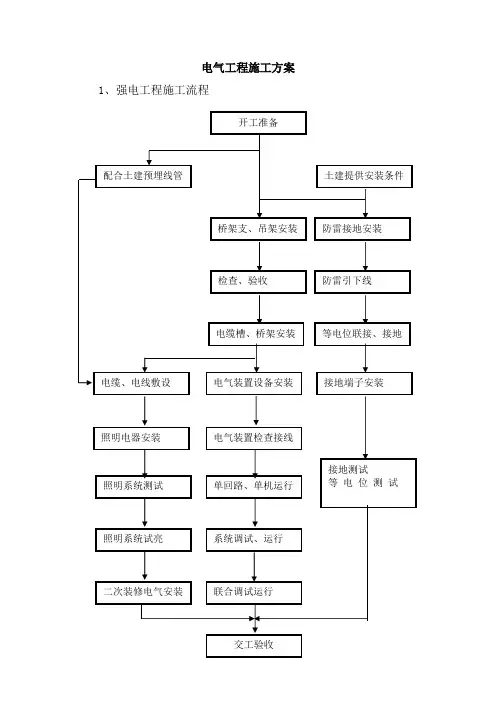

电气工程施工方案（一）强电系统1、工艺流程暗管敷设：煨弯、切管→按使用场所防腐→测定箱、盒位置→稳住箱、盒→管路连接→配合现浇砼配管→地线焊接→封堵管口、箱、盒。

管内穿线：扫管→穿带线→放线与断线→导线与带线绑扎→管口带护口→导线连接→线路绝缘检测→盘入盒内。

电缆桥架安装：弹线定位→金属膨胀螺栓安装→螺栓固定支架与吊架→线槽安装→保护地线配电柜、箱安装：设备开箱检查→座基制作→设备搬运→配合土建预埋箱体→柜、箱稳装→管与箱连接→二次线配线→安装盘面→试验调整→送电运行验收开关、插座安装：线盒清理→接线→安装灯具安装：检查灯具→组装灯具→预留孔洞→安装→通电试运行2、施工方法（1）熟悉图纸：不但要读通电气施工图，还要阅读建筑和结构施工图以及其它专业图纸。

电气工程施工前要了解土建布局及建筑结构情况和电气配管与其它工种间的配合情况。

按施工图纸的要求和施工规范的规定，经综合考虑，确定盒箱的正确位置及管路的敷设部位和走向以及在不同方向进出盒箱的位置。

（2）管路敷设：图纸加工好各种盒、箱、管弯、冷煨弯。

SC25及以下钢管用手扳煨弯器，管径为25mm以上时，使用液压煨弯器。

管子断口处应平齐不歪斜、刮锉光滑、无毛刺。

暗配的电线管路沿最近的线路敷设并减少弯曲，埋入墙和砼内的管子离表面的净距不应小于15mm。

管路套管连接时，套管长度为连接管径的2.5倍，连接管口的对口处应在套管的中心。

焊口应焊接牢固、严密。

管路敷设时，超下列长度应加装接线盒，其位置应便于穿线，无弯时30米，有一个弯时20米，有两个弯时15米，有三个弯时8米。

管进箱、盒时，箱、盒开孔应整齐并与管径吻合。

一管一孔不准开长孔，严禁用电气焊开孔。

暗配管可用跨接地线焊接固定在盒棱上，严禁管口与敲落孔焊接，管口露出盒、箱为3mm，两根以上的管子入箱盒长度必须一致。

间距均匀，排列整齐。

管跨接地线焊接两端焊接面不得小于该跨接线截面的6倍。

焊缝元均匀牢固，暗敷管敲干净焊渣。

电气工程施工方案及技术措施随着我国社会经济的迅猛发展，各行各业都迅速崛起，尤其是建筑行业得到了长足的发展，因而电气工程也成为了建筑行业中的重要组成部分。

电气工程施工方案及技术措施是保证电气工程质量、安全、进度和投资控制的关键。

本文将详细介绍电气工程施工方案及技术措施。

一、施工方案1. 施工流程电气工程施工流程主要包括：施工准备、施工图审查、现场勘察、施工方案制定、施工组织设计、施工进度计划、施工材料准备、施工设备准备、施工现场管理、施工质量控制、施工安全控制、竣工验收等。

2. 施工准备（1）技术准备：熟悉施工图纸，了解设计意图，研究设计文件，明确施工要求。

（2）现场准备：了解施工现场情况，明确施工范围，清理施工场地，设置施工临时设施。

（3）人员准备：组织施工队伍，进行技术培训和安全教育，确保施工人员具备相应的技能和素质。

（4）材料准备：根据施工图纸和施工进度计划，提前准备施工所需的各种材料，确保材料质量。

（5）设备准备：根据施工需求，提前准备施工所需的各类设备，确保设备性能良好。

二、技术措施1. 施工图审查施工图审查是电气工程施工的重要环节，主要审查施工图的设计是否符合国家标准、规范要求，以及施工图中的各种设备、材料、施工方法等是否合理。

2. 现场勘察现场勘察主要是了解施工现场的地质、地形、水文、气象等情况，以便制定合理的施工方案。

3. 施工方案制定根据施工图纸、现场勘察情况、施工技术要求等，制定详细的施工方案，明确施工顺序、施工方法、施工工艺等。

4. 施工组织设计施工组织设计是施工过程中的重要指导文件，主要包括施工平面图、施工组织机构、施工人员配置、施工材料供应计划、施工设备使用计划等。

5. 施工进度计划施工进度计划是施工过程中的重要控制依据，应根据施工方案、施工组织设计等制定，明确施工各阶段的完成时间。

6. 施工材料准备施工材料是电气工程的基础，必须确保材料质量。

材料准备应根据施工图纸和施工进度计划提前进行，并对材料进行检验、试验。

电气工程工程施工方案一、工程概况本电气工程位于xxxx市xxxx区xxxx路，总建筑面积xxxx平方米，主要包括电力照明系统、电力配电系统和安全监控系统等。

二、施工目标1.完成本电气工程的设计、采购、安装、调试和验收工作，保证工程质量、进度和安全。

2.满足电力照明、电力配电和安全监控的功能要求，确保工程设施的正常运行和安全可靠。

三、组织管理1.组建工程施工项目组。

根据项目的规模和工期，建立由项目经理、设计师、施工人员和质检人员等组成的项目组，明确各岗位的职责和工作安排。

3.编制详细的施工进度计划。

根据项目需求和工期要求，制定合理、可行的施工进度计划，并按时跟踪和调整。

四、施工工艺1.电力照明系统工艺（1）照明设备安装。

按照设计方案，选取合适的位置和高度安装照明设备，确保其照度和照射范围满足要求。

（2）线路铺设。

采用合适的线管和线缆进行线路敷设，注意线缆敷设的防护和固定，确保线路的安全可靠。

（3）灯具调试。

在完成安装后，对照明设备进行调试，确保灯具正常工作、光线均匀。

2.电力配电系统工艺（1）低压开关柜安装。

根据设计要求，选取合适的位置和高度安装低压开关柜，确保其通风和散热。

（2）电缆铺设。

按照设计方案布置电缆线路，采用合适的线管和敷设工艺，确保线路的安全可靠。

（3）开关设备接线。

对低压开关柜和配电设备进行接线，注意接线的牢固和正确性。

3.安全监控系统工艺（1）摄像头安装。

根据布控要求，选取合适的位置和高度安装摄像头，确保监控范围和画面清晰度。

（2）线缆敷设。

采用合适的线管和线缆进行线缆敷设，注意线缆敷设的防护和固定，确保线路的安全可靠。

（3）设备调试。

在完成安装后，对安全监控设备进行调试，确认其正常工作和联网情况。

五、安全措施1.施工现场安全。

建立施工现场的警示标识和隔离设施，设置安全通道和防护网，确保人员和设备的安全。

2.电气安全。

严格执行国家电气安全标准，确保设备的接地和绝缘，防止电气事故的发生。

.电气工程施工方案1．编制依据1．1．1施工图纸：行政办公楼电施图1．1．2《建筑电气工程施工质量验收规范》：<GB50303-2002>；1．1．3《火灾自动报警系统施工及验收规范》<GB50166-2002>；1．1．4《建筑电气通用图集》92DQ1-131．1．5《建筑电气工程施工工艺标准》〕ZJQ00-SG-006-2003〔1．1．6《室内管线安装》D301-1～21．1．7《接地装置安装》03D501-41．1．8《等电位联结安装》02D501-21．1．9《封闭式母线及桥架安装》D701-1～2：1．2编制范围：照明系统、动力系统,公共及应急照明、防雷与接地系统.2．工程概况：本工程为框架结构,地上6层,地下1层,积3353.36m ,建筑高度23.90米<从室外地面消防车登高地面至主体顶层屋面>, 属于多层办公楼,采用钢筋混凝土框剪结构,建筑耐火等级为一级. 3．供电系统方式、方法：3.1电源由市网引入两回路10KV高压电源,预留2<8*SC150>、3<8*125>钢管,于±0.000、—0.8m处埋设进户,穿过建筑物外墙处设置防水挡板,做法参见《建筑通用图集》92DQ5.5-4.本工程中预留引入管.变电室电缆夹层设在地下一层.3.2供电系统：采用金属铠装封闭中置式柜,真空断路器,弹簧储能电动操作机构,直流操作电源 110V.高压电源两路,同时运行互为备用、母联断路器为手投加联锁,防止误操作.进线断路器装设三相过流、速断、零序、低电压保护；出线断路器<变压器柜>装设三相过流、速断、零序保护及两段<警告、跳闸>温度保护.进线隔离车与进线断路器有机械锁；计量柜与进线断路器有电气锁；高压进线断路器与母联断路器有电气锁,确保两路电源不并列运行.配电系统的接地开形式为TN-C-S系统.3．3照明系统正常照明.包括住宅安装双管荧光灯；吸顶灯、壁灯：应急照明包括出口指示灯：疏散指示灯,应急壁灯,事故下继续工作照明.应急照明灯具选用镍镉电池作备用电源、应急电源.备用电源、应急电源为双电源末端互投疏散照明不小于20min,继续工作照明为连续.3．4动力系统本工程动力系统包括生活水泵、消防水泵、污水泵、消防喷淋泵、排风机、送风机、电梯等,其中与消防有关水泵、风机、电梯为一类负荷,采用双电源双回路末端互投,其余为二、三类负荷.3．5电缆桥架、线槽消防用线槽采用钢制涂防火涂料,电缆桥架的安装做法见《建筑电气通用图集》成电路92DQ5.50-59.3．6弱电系统弱电系统只做预留,配合专业公司施工.3．7敷设所有电线穿SC钢管和PVC管在地面、墙体内暗敷.4．施工部署：4．1施工计划施工工期：本工程计划暂定于2003年9月6日开工,2004年10月28日竣工.根据土建的方式部署,地下部分为三个作业面,地上部分为三个作业面.生产作业计划,配合土建进度完成各项电气预埋和安装.4．2劳动力及机具配备计划4．2．1劳动力配备计划机具配备计划5．土建与专业配合：5．1施工中,土建与专业做到紧密配合,合理安排工序搭接.5．2建立工序交接制度,对模板、钢筋、砼、墙面、地面、装修等工序施工,土建与专业工艺做到双方同意,方可进行下道工序施工.5．3土建给电气预留洞槽时与电气工长核对后再进行,土建施工时应随时满足电气施工用的各种标线,如标高线,轴线、墙皮线等.5．4土建工程与专业变更做法与对方有关时,应及时相互通报.5．5对做隐检的电气工程,在质检员、监理认可后,土建方可进行下道工序施工.5．6土建吊运料具、吊装模板、合模、拆模时应操作准确避免砸坏、碰坏管路箱、盒,二次施工中应说服土建施工人员理解随墙立管的施工工艺要求,以防止跑管、堵管的情况发生.6．主要工艺流程及方法：6．1工艺流程6．1．1防雷与增加的接地装置：接地极、体→防雷引下线→避雷网→摇测6．1．2电气配管及管内穿线A．暗管敷设：煨弯、切管→按使用场所防腐→测定箱、盒位置→稳住箱、盒→管路连接→配合现浇砼配管→地线焊接→封堵管口、箱、盒.B．管内穿线：扫管→穿带线→放线与断线→导线与带线绑扎→管口带护口→导线连接→线路绝缘检测→盘入盒内.C．电缆桥架安装：弹线定位→金属膨胀螺栓安装→螺栓固定支架与吊架→线槽安装→保护地线D．配电柜、箱安装：设备开箱检查→座基制作→设备搬运→配合土建预埋箱体→柜、箱稳装→管与箱连接→二次线配线→安装盘面→试验调整→送电运行验收E．开关、插座安装：线盒清理→接线→安装F．灯具安装：检查灯具→组装灯具→预留孔洞→安装→通电试运行6．2施工方法6．2．1熟悉图纸：不但要读通电气施工图,还要阅读建筑和结构施工图以及其它专业图纸.电气工程施工前要了解土建布局及建筑结构情况和电气配管与其它工种间的配合情况.按施工图纸的要求和施工规范的规定,经综合考虑,确定盒箱的正确位置及管路的敷设部位和走向以及在不同方向进出盒箱的位置.6．2．2管路敷设<钢管暗敷设>：A．图纸加工好各种盒、箱、管弯、冷煨弯.SC25及以下钢管用手扳煨弯器,管径为25mm以上时,使用液压煨弯器.管子断口处应平齐不歪斜、刮锉光滑、无毛刺.B．暗配的电线管路沿最近的线路敷设并减少弯曲,埋入墙和砼内的管子离表面的净距不应小于15mm.C．管路套管连接时,套管长度为连接管径的2.5倍,连接管口的对口处应在套管的中心.焊口应焊接牢固、严密.管路敷设时,超以下长度应加装接线盒,其位置应便于穿线,无弯时30米,有一个弯时20米,有两个弯时15米,有三个弯时8米.D. 管进箱、盒时,箱、盒开孔应整齐并与管径吻合.一管一孔不准开长孔,严禁用电气焊开孔.暗配管可用跨接地线焊接固定在盒棱上,严禁管口与敲落孔焊接,管口露出盒、箱为3mm,两根以上的管子入箱盒长度必须一致.间距均匀,排列整齐.E、管跨接地线焊接两端焊接面不得小于该跨接线截面的6倍.焊缝元均匀牢固,暗敷管敲干净焊渣,F、配管完毕应认真核对图纸,并检查有无焊穿管壁,套管焊接不严密等现象,确认无误后封堵管口、箱、盒.管口可用塑料管堵或木塞封堵,然后用废苯板或锯末等将盒口堵严,箱口用油毡或铁板、三合板等封严,不进入箱、盒向上的大口径的管口可用薄铁板点焊封口.H、砼浇筑时安排专人看护,发现问题及时修复.I、现浇砼结构中的管路,拆模时及时清理箱盒.并用钢丝带布扫管,及时处理堵塞的管路,杜绝穿线时发现堵管而造成集中大面积的剔凿.管内穿线A、穿带线：带线一般根据管径大小,采用ф1.2-ф2.0的铁丝,将其头部弯成不封口的圆圈穿入管内.在管路较长或转弯较多时,可以在敷设管路时将带线一并穿好.穿线变阻时,用两根带线在管路两端同时搅动,使两根铁丝的端头互相绞在一起,再将带线拉出.B、穿线时,钢管口中应先装上塑料护口.管路较长、弯曲较多、穿线困难时,可往管内放入适量滑石粉润滑,两人穿线时,配合协调好,一拉一送.穿入管内导线不得有接头,导线的绝缘层不得损坏,不得扭曲.并且在穿线前根据施工图纸和对导线的规格型号及合格认证的标志进行核对,线色分清,L1为黄色线,L2为绿色线,L3为红色线,N线为淡蓝色,PE线为黄绿相间双色线.各支线接头用用LG安全型压线帽连接,4m㎡及以上导线用锡焊或压接管压接,焊接完成后做绝缘包扎后自检和互检,用500V兆欧表对线路的干线和支线进行全面绝缘摇测,在电气器具、设备未安装接线前摇测一次,在其安装接线后送电前再摇测一次,确认绝缘摇测无误后再进行送电运行,并做好记录.电缆桥架安装A、弹线定位：根据设计图纸确定进出线、盒、柜等电气器具的安装位置,从始端至终端找好水平线或垂直线,沿线路中心弹线,按设计要求和施工规范,分均档距用笔标出具体位置.B、支、吊架安装：支、吊架安装牢固、无显著变形,焊缝均匀平整,焊缝长度符合要求,不得出现裂纹、咬边、气孔、凹陷等缺陷,焊后做好防腐处理,固定支点间距一般不大于1.5～2米,在进出线盒、箱、柜、转角和变形缝两端及丁字接头的三端50mm以内应设固定支持点.C、线槽安装：线槽平整,无扭曲变形,内壁无毛刺,附件齐全,直线连接采用连接板,用垫圈、弹簧垫圈、螺母坚固、接口缝隙严密平齐,槽盖装上后平整、无翘角,出线口的位置准确,线槽进行交叉、转弯、丁字连接时,采用单通、二通、三通等进行变通连接,导线接头处设置接线盒或将导线接头放在电气器具内,线槽与盒、箱、柜等接茬时,进线和出线口等处采用把脚连接,并用螺丝紧固末端加装封堵,在竖井处敷设线槽在穿越楼板处做防火处理<封堵防炎堵料>,不准将穿过墙壁的线槽与墙上的孔洞一起抹死.6．2．6配电箱、柜安装6．2．6．1配电柜安装：A、首先进行开箱检查设备清单,施工图纸及设备技术资料,核对设备本体及附件的规格型号,应符合设计图纸要求,附件、备件齐全,产品合格证件、技术资料,说明书齐全,外观无损伤及变形,油漆完整.柜内电器装置及元件,器件齐全、无损伤,做好检查记录,落地安装的低压受电,馈电,仪表信号,直流电源,电容补偿等立式电气屏柜,均按低压成套开关设备的施工要求安装,安装前对其本身的电预留好埋件上或用膨胀螺丝固定在混凝土楼面上用水平尺找平找正,且在基础型钢内预留出接地扁钢端子,配电柜安装后,用接地线与柜内接地排连接好.C、配电柜安装：按施工图纸的布置,按顺序将柜放至基础型钢上,找平、找正、柜体与基础型钢固定,柜体与柜体、柜体与侧档板,均用镀锌螺丝连接,多台柜一起安装时,横平竖直,柜缝均匀,上下一致.D、二次线连接：按原理图逐台检查柜上全部电气元件是否相符,其额定电压和控制操作电源电压必须一致,一般一个端子压一根线,多股线涮锡,不准有断股.E、试验调整和送电验收：将所有的接线端子螺栓<丝>再紧一次,用500V摇表在端子处测试各回路绝缘电阻,其值必须大于0.5兆欧,然后拆掉正式电缆,接上临时电源,分别模拟试验,控制连锁操作,继电保护和信号动作,正确无误、可靠灵敏,完成后将临时电源换回正式电源,测量三相电压是否正常,相序正确,空载运行24小时,若无异常现象办理验收手续.6．2．6配电箱安装：A、明装配电箱底口距地1.2米,用膨胀螺栓直接固定在墙上,配电箱内配线排列整齐,并绑扎成束,压头牢固可靠,配电箱上的电气器具牢固、平整、间距均匀、启闭灵活,铜端子无松动、零部件齐全.B、暗装配电箱底口距地1.4米,安装时标高准确,箱体平直,闸具排列整齐,配线、绑扎成束,相序分色,压线正确,牢固可靠、地线明显、绝缘耐压合格、卡片框整齐.6．2．7电气器具照明的安装：A、灯具安装车库管吊日光灯,安装高度距地2.5米,安装时成排成行,横平竖直.进线孔处加塑料管保护导线,用塑料胀塞固定,嵌入式日光灯直接固定在主龙骨上,电源与灯箱之间采用金属玻纹管连接,长度不超过1米,两端用专用接头固定,灯箱内有接线端子,应急灯必须灵敏可靠,事故明明灯有特殊标志.B、开关、插座安装：跷板开关距地高度1.4米,距门边为15～20cm,插座除注明外标高均为0.3米.开关、插座安装位置正确,正反方向不倒置,开关不置开单扇门后,盖板紧贴在建筑物表面,不歪斜,标高符合设计要求.盒内安装前必须清洁无杂物,盒口整齐,盒子深度超过2cm时加装盒套,表面清洁不变形.插座相、地、零线色有明显区别,严格执行左零右火,上接地,开关控制相线,多灯房间开关控制顺序对应,开关方向一致.6．2．8防雷与接地：A、本工程为二类防雷建筑物与配电、电梯等接地共用接地装置,接地电阻值不大于1欧.B、避雷引下线利用主体结构内2根Φ16以上的光筋通过焊接作为防雷引下线,并在墙外侧距室外地墙+0.5米处做测试卡.主筋引下线每隔3～4米用直径10镀锌钢筋将4根主筋交叉焊接,引下线焊接长度大于主筋直径的6倍,且双面焊接,并在上端做明显标记,以防引错.防雷引下线布置平面图见下：C、避雷网敷设,避雷网安装要求平直,固定卡采用Φ12镀锌圆钢顶架间距不大于1米,并且牢固可靠,且间距均匀,避雷网采用φ10镀锌圆钢搭接,采用单绑法,长度为200mm,E．雷电波侵入,埋地引入建筑的电缆保护钢管及其它管道在入户处就近与接地装置连接.F．配电室设40*4镀锌扁钢接地线,明装距地0.3米做法见92DQ13.13-46.6．2．9消防报警系统安装：火灾自动报警系统传输线路采用穿金属管保护方式布线,消防联动控制、应急照明及广播线路采用穿金属管保护并暗敷在非燃烧体结构内,保护层厚度不小于3cm,不同系统不同电压,不同电流类别,不同防火分区的线路,穿于不同管槽内<具体安装做法由专业公司配合另行出方案>.6．2．10资料管理：A．施工技术资料必须做到真实、准确、签字齐全,并按档案法统一要求的笔、墨水填写.随施工进度及时整理,不提前填好表格内容,反映工程的真实进度质量情况.B．电气预检内容分项原则划分；a、变配电室装置<包括照明、动力配电箱等及电源进出口位置,标高>；b、交流系统插座及照明开关位置标高；c、灯具位置标高；d、弱电系统插座位置、标高；e、明配管.C．隐检内容按《建筑工程资料管理规程》<DBJ01-51-2003>规定要求执行,绝缘电阻、接地电阻测试记录电气设备安装和调整试验,试运转记录技术交底、质量验收资料、设计变更洽商记录、竣工图、分项自检、互检等均按有关要求填写.7、质量保护措施：7．1技术、质量保证措施：7．1．1不断提高全员质量意识、加强全面质量管理贯彻实施ISO9002质量管理和质量保证标准,健全质量保证体系落实质量职责、确保施工质量处于受控状态,并严格执行质量管理制度,切实行使质量控制权、质量否决权.7．1．2图纸会审：开工前由技术负责人组织施工人员熟悉施工图纸对重要及特殊部位做详细交底,由主管专业的主要负责人主持进行图纸会审由专业技术人员整理好会审资料,并办理事后应办的手续.7．1．3各分项工程施工前,由专业工长向生产小组提出书面交底,对质量、技术、安全、消防、节约技术措施以及成品保护等项均得有具体要求,达到项项有交底,并作为内部存档资料.7．1．4建立工长施工日志,将施工中技术难题、工序搭接、图纸问题,材料设备问题、工艺、质量、进度等多方面问题加以记录.7．1．5搞好隐检预检工作,由工长组织有关部门进行,并做好记录.7．1．6搞好各分项工程验收和班组自检、互检、交接检的"三检"制度,资料及时填写,由工长检查签字.7．1．7坚持"样板制"对以下项目应先做样板：A．操作较复杂的施工项目.B．接工艺、接技术、接设备、接材料的施工项目.C．同类型、但工程量较大的施工项目.D．施工中经常出差错或操作技术上不过关的项目.7．1．8坚持质量分析会制度,对施工中发生的不合格品,分析其产生的原因,制度纠正措施并进行纠正验证,为防止潜在的不合格的发生,消除其原因,应制定预防措施,并贯彻实施.7．1．9工程施工中的变更必须有洽商,由工长随时予以记录,为结算和绘制竣工图积累真实的原始资料.7．2材料质量保证措施：7．2．1把好电气材料设备质量关,进场材料先拿回样品通过施工员、技术员、质检员、监理共同检查放监理处封样后,再订货认货.材料进场时再有施工员、质检员、监理检查是否于封样的一致,及检查出厂合格证,有的还应检查材质化验单、说明书、使用证明及设备试验调试记录,然后再从材料的规格、型号、数量、外观质量检查.7．2．2管材检验：对本工程所使用的钢管及接线盒,需检验其合格证及材质证明,钢管壁厚均匀、无劈裂、砂眼、棱刺和凹扁现象.盒板符合华北标准中的要求无变形、开焊、敲落孔完整无缺安装孔齐全.7．2．3导线检查：导线的规格型号,必须符合设计要求及国家规范规定,并有出厂合格证. 7．2．4灯具检查：灯具的规格型号必须符合设计要求及国家规范规定.灯具内配线严禁外露,配件齐全,无机械损伤、变形、油漆剥落、灯罩破裂、灯箱歪翘等现象,并具有产品合格证及安全认证标志,应急照明的灯具选用符合设计要求,疏散照明时间不小于20分种,继续工作照明为连续,并具有产品合格证和消防备案以及安全认证标志.7．2．5配电箱<柜>检验：必须符合设计要求及国家有关规范规定,具有合格证,两部认可证书,外观良好,无机械损伤、变形、油漆剥落.箱<柜>内闸具导线：规格型号及参数符合设计要求及国家标准,并有产品合格证,箱<柜>体标牌用金属材料料制作和安装.8．电气设备试运行要求：8．1所有电气设备安装完毕,须经测试线路绝缘电阻符合要求后方可进行临时通电试运行.8．2试运行24小时后,导线、配电装置无异常,开关动作正确、灵敏,各电气设备接线正确,符合设计图纸要求.严格执行《建筑工程资料管理规程》<DBJ01-51-2003>,调试过程中由工长负责详细记录情况和技术数据,以备分析情况和积累技术资料.9．各项管理措施9．1节约控制及成品保护措施9．1．1工长在编制工程技术交底时,要明确主要材料设备的选用,并要及时通知材料部门回收剩余材料.9．1．2按限额领发料,充分利用短料、边角料,预埋管线时合理布置走向,穿线时预留适宜不宜过长,严格遵守公司材料管理制度,约束工人做到活完、场净、不浪费.9．1．3管线敷设完后及时堵好进出管口,各种箱体安装固定后及时用纸或塑料盖好.9．1．4所有电气原则上在土建喷浆后方可进行安装,如需再次喷浆必须用纸或其它物将其包好. 9．1．5电气安装时要轻拿轻放,搬动高凳时要注意安装好的电气设备及其它物件以防止碰坏. 9．1．6加强调理工序,避免后剔凿墙、地面破坏结构.9．1．7工程后期穿线安装电器阶段,由保卫部门制定成品保护的具体措施并付诸实施.9．2安全、消防保证措施：9．2．1严格执行建安工人电气技术操作规程,电气安全工作规程及电气岗位责任制,消防制度及公司所颁发的各项电气消防制度.9．2．2电工进场进行电气安全、消防教育,进入施工现场必须戴好安全帽,并严禁高空抛掷东西. 9．2．3实行班前会制,上班时禁止穿拖鞋及高跟鞋,现场不许吸烟,不准酒后作业,非电气焊工不准动用电气焊.9．2．4各种架子必须经有关人员检查验收各格后方可投入使用,并不得随意拆改,使用脚手板应注意探头板,以防坠落.9．2．5电工、电气焊工必须持证上岗,使用电气焊工具"用火证",专人看火,备好灭火工具,并清理干净周围易然物,戴好防护罩和手套.氧气瓶、乙炔瓶及施工地点三者辶间一定保持10米距离. 9．2．6雷雨、刮风及大雪天气严禁露天作业,用火及电气焊.9．2．7各分项工程施工前,工长编制有针对性的安全技术交底,并向施工人员交底,履行签认手续并经常检查执行情况,纠正违章.9．2．8每日班前,班组长,专业负责人根据当天施工任务特点做口头安全、消防交底,并填写"班前安全讲话记录".9．3各项指标要求：9．3．1工程质量：一次交验合格率100％,优良率95％9．3．2安全：不出现重大工伤事故,电气事故为零.9．3．3消防：实行"预防为主、防消结合"的方针,不出现火警事故.9．3．4提高环保意识：现场不乱扔废弃物,做到活完、料净、脚下清.9．3．5施工中注意处理好与甲方、监理的关系,遵照执行施工计划安排,接受各方尤其是监理工程师的指导,工程进度质量等项目按监理规程规定及时审报,各项工作严格执行ISO9001：2000标准,保证工作质量,保证工程质量,交竣一个用户满意的产品.。
