方格网自动计算土石方公式引言：在土木工程和建筑领域，土石方计算是一项重要的工作。
它涉及到土地平整及挖掘、填方及回填等工作，其中计算土石方公式是一个关键步骤。
本文将介绍方格网自动计算土石方公式的原理和应用。
一、土石方计算概述土石方计算是指根据工程设计要求，通过对土地进行测量和分析，确定土方和石方的体积，以便合理安排土方和石方的开挖和填方工作。
土石方计算包括填方工程和挖方工程。
填方工程是指将土地上的泥土、石头等填充到规定的地方，以改变地形或提高地基的工程。
挖方工程是指将土地上的泥土、石头等挖掉，以满足工程设计的需要。
在土石方计算中，需要使用土石方公式来准确计算填方和挖方的体积。
二、常见的土石方公式1. 剖面法公式剖面法公式适用于规则的土地剖面。
在该方法中，土地剖面被划分为若干个等宽的平行剖面，并根据每个剖面的高程差和宽度来计算土石方的体积。
该公式的计算简单，适用于小面积土石方的计算。
2. 平均面积法公式平均面积法公式适用于不规则的土地剖面。
在该方法中，各个测量点的高程和距离需要进行测量，并将这些数据带入公式中进行计算。
该公式的计算较为复杂，适用于大面积土石方的计算。

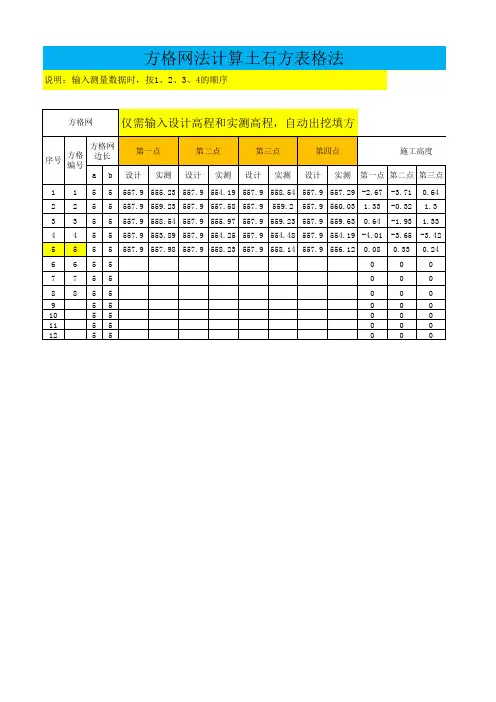

三、方格网自动计算土石方公式的原理方格网自动计算土石方公式是一种自动化的计算方法，通过将土地剖面划分为若干个小方格，并根据每个小方格的高程差和面积来计算土石方的体积。
该方法的优点是计算准确、快速，并且可以适用于各种土地剖面。
方格网自动计算土石方公式的原理如下：1. 划分方格网首先，将土地剖面划分为若干个等宽的方格，方格的大小根据具体情况确定。
方格网的划分可以使用工程测量仪器进行测量和标记，也可以通过数学模型进行划分。
2. 计算每个方格的体积对于每个方格，需要计算方格内部的体积。
体积的计算可以使用剖面法公式或平均面积法公式进行，具体方法根据土地剖面的规则性来选择。
3. 汇总所有方格的体积将每个方格的体积进行汇总，得到整个土地剖面的土石方体积。

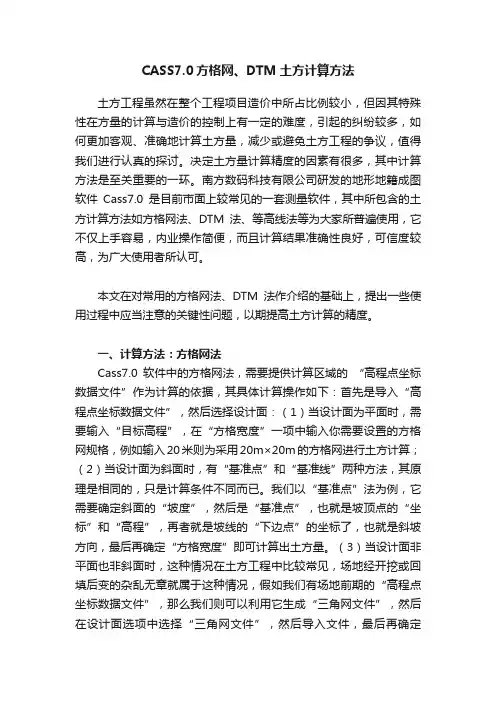

CASS7.0方格网、DTM土方计算方法土方工程虽然在整个工程项目造价中所占比例较小，但因其特殊性在方量的计算与造价的控制上有一定的难度，引起的纠纷较多，如何更加客观、准确地计算土方量，减少或避免土方工程的争议，值得我们进行认真的探讨。
决定土方量计算精度的因素有很多，其中计算方法是至关重要的一环。
南方数码科技有限公司研发的地形地籍成图软件Cass7.0是目前市面上较常见的一套测量软件，其中所包含的土方计算方法如方格网法、DTM法、等高线法等为大家所普遍使用，它不仅上手容易，内业操作简便，而且计算结果准确性良好，可信度较高，为广大使用者所认可。
本文在对常用的方格网法、DTM法作介绍的基础上，提出一些使用过程中应当注意的关键性问题，以期提高土方计算的精度。
一、计算方法：方格网法Cass7.0软件中的方格网法，需要提供计算区域的“高程点坐标数据文件”作为计算的依据，其具体计算操作如下：首先是导入“高程点坐标数据文件”，然后选择设计面：（1）当设计面为平面时，需要输入“目标高程”，在“方格宽度”一项中输入你需要设置的方格网规格，例如输入20米则为采用20m×20m的方格网进行土方计算；（2）当设计面为斜面时，有“基准点”和“基准线”两种方法，其原理是相同的，只是计算条件不同而已。
我们以“基准点”法为例，它需要确定斜面的“坡度”，然后是“基准点”，也就是坡顶点的“坐标”和“高程”，再者就是坡线的“下边点”的坐标了，也就是斜坡方向，最后再确定“方格宽度”即可计算出土方量。
（3）当设计面非平面也非斜面时，这种情况在土方工程中比较常见，场地经开挖或回填后变的杂乱无章就属于这种情况，假如我们有场地前期的“高程点坐标数据文件”，那么我们则可以利用它生成“三角网文件”，然后在设计面选项中选择“三角网文件”，然后导入文件，最后再确定“方格宽度”即可计算出土方量。
通过对Cass7.0软件中的方格网法的了解，我们不难看出其计算理论与传统的方格网法是一样的。

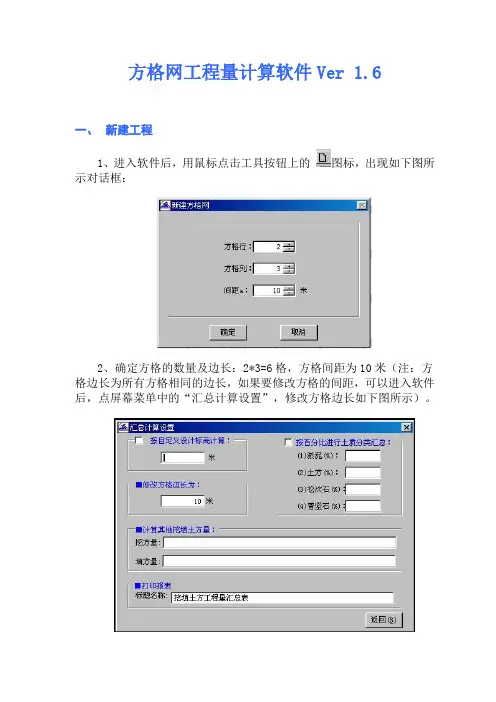

方格网工程量计算软件Ver 1.6一、新建工程1、进入软件后，用鼠标点击工具按钮上的图标，出现如下图所示对话框：2、确定方格的数量及边长：2*3=6格，方格间距为10米（注：方格边长为所有方格相同的边长，如果要修改方格的间距，可以进入软件后，点屏幕菜单中的“汇总计算设置”，修改方格边长如下图所示）。
3、输入方格四个角点自然标高：（1）用鼠标点击工具条上的图标，再在屏幕上的任意一个方格上点击一下，弹出如下图所示自然标高输入对话框：（2）在A、B、C、D四个位置输入当前方格的自然标高及每个角点的设计标高。
当所有方格的设计标高都是一致的，您可以在“汇总计算设置”中的“按自定义设计标高”处输入方格的总的设计标高，当方格中的每个角点设计标高都不相同，你只需输入对应角点设计标高，软件优先按角点设计标高汇总计算；如果此方格的设计标高不相同，就可以在方格中的“设计标高”处输入当前方格的设计标高，软件在汇总时优先级低于角点设计标高，高于“汇总计算设置”中的自定义设计标高。
（3）如果当前方格不作计算，你可以将“是否计算”选择为“不计算”。
（4）如果此方格需要按自定义表达式进行计算（主要用于零星方格的计算）如下图红圈所示：（5）当需要大量输入自然标高时，建议大家用“矩阵式输入”方法。
操作如下：首先点击工具条上的按钮，再点击按钮，进入如下图所示：（6）汇总计算：点击工具条上的“”图标即可。
二、显示方格角点标高及名称你只需要在软件主界面按“F2”键（在键盘的第一排位置）就可以显示/隐藏方格的标识名、挖填土方量、自然标高、施工高度，如下图所示：注：如果按了F2键没有显示，必须用鼠标在主画面点击一下，再按F2就可以显示。
三、显示零线四、打印报表汇总计算后点击工具条上的“”图标，出现如下图所示报表：同时，您可以通过“文件”菜单中的“导出为EXCEL文档”功能，将报表存为电子表格文档，便于进行其他修改。
五、计算原理方格网计算方法是一种在竖向布置场地平整工程量计算中较常用的方法。
方格网工程量计算软件Ver 1.6一、新建工程1、进入软件后，用鼠标点击工具按钮上的图标，出现如下图所示对话框：2、确定方格的数量及边长：2*3=6格，方格间距为10米（注：方格边长为所有方格相同的边长，如果要修改方格的间距，可以进入软件后，点屏幕菜单中的“汇总计算设置”，修改方格边长如下图所示）。
3、输入方格四个角点自然标高：（1）用鼠标点击工具条上的图标，再在屏幕上的任意一个方格上点击一下，弹出如下图所示自然标高输入对话框：（2）在A、B、C、D四个位置输入当前方格的自然标高及每个角点的设计标高。
当所有方格的设计标高都是一致的，您可以在“汇总计算设置”中的“按自定义设计标高”处输入方格的总的设计标高，当方格中的每个角点设计标高都不相同，你只需输入对应角点设计标高，软件优先按角点设计标高汇总计算；如果此方格的设计标高不相同，就可以在方格中的“设计标高”处输入当前方格的设计标高，软件在汇总时优先级低于角点设计标高，高于“汇总计算设置”中的自定义设计标高。
（3）如果当前方格不作计算，你可以将“是否计算”选择为“不计算”。
（4）如果此方格需要按自定义表达式进行计算（主要用于零星方格的计算）如下图红圈所示：（5）当需要大量输入自然标高时，建议大家用“矩阵式输入”方法。
操作如下：首先点击工具条上的按钮，再点击按钮，进入如下图所示：（6）汇总计算：点击工具条上的“”图标即可。
二、显示方格角点标高及名称你只需要在软件主界面按“F2”键（在键盘的第一排位置）就可以显示/隐藏方格的标识名、挖填土方量、自然标高、施工高度，如下图所示：注：如果按了F2键没有显示，必须用鼠标在主画面点击一下，再按F2就可以显示。
三、显示零线点击工具条上的“”图标即可，如上图红线所示。
四、打印报表汇总计算后点击工具条上的“”图标，出现如下图所示报表：同时，您可以通过“文件”菜单中的“导出为EXCEL文档”功能，将报表存为电子表格文档，便于进行其他修改。
