化工原理传热部分模拟试题及答案

传热习题及答案一、选择题：1、关于传热系数K 下述说法中错误的是（ ）CA 、传热过程中总传热系数K 实际是个平均值；B 、总传热系数K 随着所取的传热面不同而异；C 、总传热系数K 可用来表示传热过程的强弱，与冷、热流体的物性无关；D 、要提高K 值，应从降低最大热阻着手；2、在确定换热介质的流程时，通常走管程的有（ ），走壳程的有（ ）。

Ａ、Ｃ、Ｄ；Ｂ、Ｅ、ＦＡ、高压流体； Ｂ、蒸汽； Ｃ、易结垢的流体；Ｄ、腐蚀性流体； Ｅ、粘度大的流体； Ｆ、被冷却的流体；3、影响对流传热系数的因素有( )。

A 、B 、C 、D 、EA 、产生对流的原因；B 、流体的流动状况；C 、流体的物性；D 、流体有无相变；E 、壁面的几何因素；4、某套管换热器，管间用饱和水蒸气将湍流流动的空气加热至指定温度，若需进一步提高空气出口温度，拟将加热管管径增加一倍（管长、流动状态及其他条件均不变），你认为此措施是：AA 、不可行的；B 、可行的；C 、可能行，也可能不行；D 、视具体情况而定；解：原因是：流量不变 2d u =常数当管径增大时，a. 2/u l d ∝，0.80.2 1.8/1/u d d α∝=b. d 增大时，α增大，d α∝综合以上结果， 1.81/A d α∝，管径增加，A α下降根据()21p mc t t KA-=m Δt 对于该系统K α≈∴2112ln m t t KA t A T t T t α-∆≈-- 即 121ln p mc A T t T t α=-- ∵A α↓ 则12ln T t T t -↓-∴2t ↓⇒ 本题在于灵活应用管内强制湍流表面传热系数经验关联式：0.80.023Re Pr n u N =，即物性一定时，0.80.2/u d α∝。

根据连续性方程，流量不变时，24V d u π==常数，所以管径变化，管内流速也发生变化。

管间用饱和水蒸气加热，热阻小，可以忽略不计，总热阻近似等于管内传热热阻，即K α≈5、对下述几组换热介质，通常在列管式换热器中K 值从大到小正确的排列顺序应是（ ）。

第三章 传热习题一、 填空题1．三层圆筒壁热传导过程中，最外层的导热系数小于第二层的导热系数，两层厚度相同。

在其他条件不变时，若将第二层和第三层的材料互换，则导热量变（ ），第二层与第三层的界面温度变（ ）。

答：变小，变小。

2．在垂直冷凝器中，蒸汽在管内冷凝，若降低冷却水的温度，冷却水的流量不变，则冷凝传热系数（ ），冷凝传热量（ ）。

答：减小，增加。

冷凝传热系数与温差的-1/4次方成正比，故温差增加，冷凝传热系数减小； 冷凝传热量与温差的3/4次方成正比，故温差增加，冷凝传热量增加。

3．在管壳式换热器中，热流体与冷流体进行换热，若将壳程由单程该为双程，则传热温度差（ ）。

答：下降4．在高温炉外设置隔热档板，挡板材料的黑度越低，则热损失越（ ）。

答：越小5．黑体的表面温度提高一倍，则黑体的辐射能力提高（ ）倍。

答：156．沸腾传热设备壁面越粗糙，汽化核心越（ ），沸腾传热系数α越（ ）。

答：多，大7．苯在内径为20mm 的圆形直管中作湍流流动，对流传热系数为1270W/（m 2．℃）。

如果流量和物性不变，改用内径为30mm 的圆管，其对流传热系数变为（ ）W/（m 2．℃）。

答：612α=0.023nr P d8.0Re λ=0.023d λn S d W d Pr 4/8.02⎥⎥⎥⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎢⎢⎢⎣⎡⋅⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡μρρα∝8.0)21(1⨯-+-d =8.1-dαα'=8.12030-⎪⎭⎫⎝⎛=0.482α'=0.482α=0.482⨯1270=612W/(2m ·℃)8.某液体在一直管内（忽略进口段的影响）稳定强制湍流流动，该管内径为20mm ，测得其对流传热系数为α，现将管内径改为27mm ，并忽略出口温度变化对物性所产生的影响。

⑴若液体的流速保持不变，管内对流传热系数为原传热系数的0.9417倍；⑵若液体的质量流量保持不变，管内对流传热系数为原传热系数的0.5826倍； 知： mm m d 20020.0== mm d 27=求： 12αα解：(1) 由 12u u =，np c du d ⎪⎪⎭⎫ ⎝⎛⋅⎪⎪⎭⎫⎝⎛⋅⋅=λμμρλα8.0023.0 得 9417.020*******.08.0122118.0128.0212=⎪⎭⎫ ⎝⎛⋅=⎪⎪⎭⎫ ⎝⎛⋅==d d d d d d d d αα(2) 由 12W W =，uA V W ρρ==得 1122A u A u =，22112⎪⎪⎭⎫ ⎝⎛=d d u u所以()()8.02218.012218.011222118.01128.02212⎥⎥⎦⎤⎢⎢⎣⎡⎪⎪⎭⎫⎝⎛⎪⎪⎭⎫ ⎝⎛⋅=⎪⎪⎭⎫ ⎝⎛⋅==d dd d d d u d u d d d d u d d u d αα5826.027208.18.1216.1218.01221=⎪⎭⎫ ⎝⎛=⎪⎪⎭⎫ ⎝⎛=⎪⎪⎭⎫ ⎝⎛⎪⎪⎭⎫ ⎝⎛⋅=d d d d d d d d9.在一内钢管为φ180⨯10mm 的套管换热器中，将流量为 3500kg/h 的某液态烃从100︒C 冷却到60︒C ，其平均比热为2380J/(kg ⋅K)。

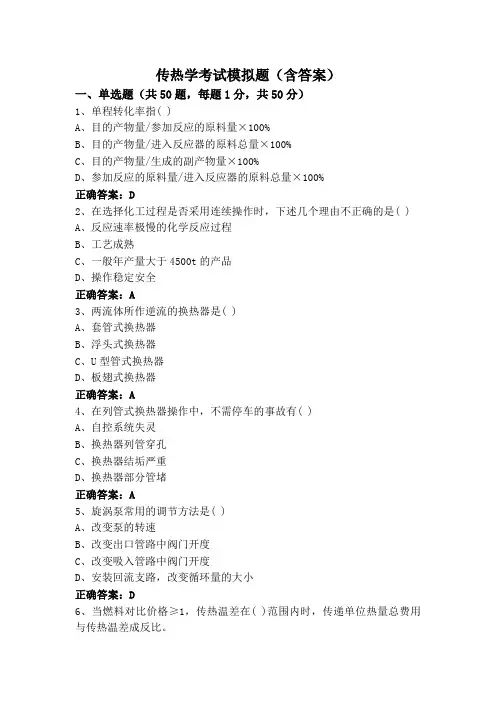

传热学考试模拟题（含答案）一、单选题（共50题，每题1分，共50分）1、单程转化率指( )A、目的产物量/参加反应的原料量×100%B、目的产物量/进入反应器的原料总量×100%C、目的产物量/生成的副产物量×100%D、参加反应的原料量/进入反应器的原料总量×100%正确答案：D2、在选择化工过程是否采用连续操作时，下述几个理由不正确的是( )A、反应速率极慢的化学反应过程B、工艺成熟C、一般年产量大于4500t的产品D、操作稳定安全正确答案：A3、两流体所作逆流的换热器是( )A、套管式换热器B、浮头式换热器C、U型管式换热器D、板翅式换热器正确答案：A4、在列管式换热器操作中，不需停车的事故有( )A、自控系统失灵B、换热器列管穿孔C、换热器结垢严重D、换热器部分管堵正确答案：A5、旋涡泵常用的调节方法是( )A、改变泵的转速B、改变出口管路中阀门开度C、改变吸入管路中阀门开度D、安装回流支路，改变循环量的大小正确答案：D6、当燃料对比价格≥1，传热温差在( )范围内时，传递单位热量总费用与传热温差成反比。

B、0~20C、0~40D、0~30正确答案：B7、当固定床反应器操作过程中发生超压现象，需要紧急处理时，应按以下哪种方式操作( )A、降低反应温度B、通入惰性气体C、打开出口放空阀放空D、打开入口放空阀放空正确答案：C8、化工生产要认真填写操作记录，差错率要控制在( )以下。

A、5‰B、2%C、1.5‰D、1%正确答案：C9、化工过程中常用到下列类型泵：A.离心泵 B.往复泵 C.齿轮泵 D.螺杆泵。

其中属于正位移泵的是( )。

A、A，B，B、B，C，C、A，D、A正确答案：B10、下列烃类裂解时，乙烯收率由高到低的次序是( )A、烷烃＞单环芳烃＞环烷烃＞多环芳烃B、环烷烃＞单环芳烃＞烷烃＞多环芳烃C、烷烃＞环烷烃＞单环芳烃＞多环芳烃D、环烷烃＞烷烃＞单环芳烃＞多环芳烃正确答案：C11、以下是内插物管换热器使用较广泛的管内插件。

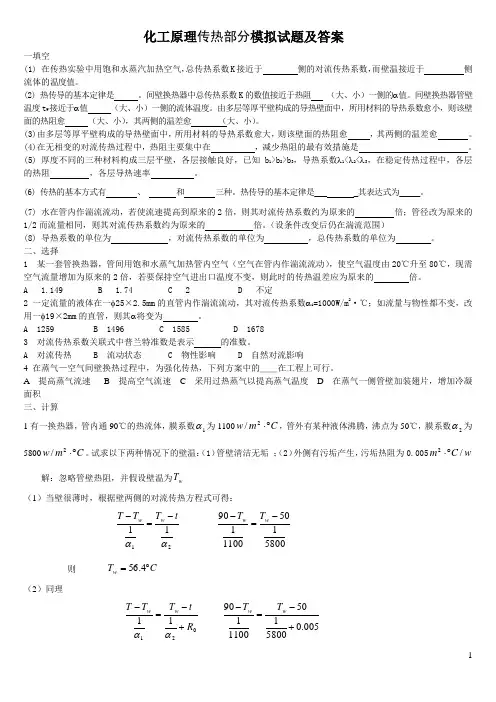

化工原理传热部分模拟试题及答案一填空(1) 在传热实验中用饱和水蒸汽加热空气，总传热系数K 接近于 侧的对流传热系数，而壁温接近于 侧流体的温度值。

(2) 热传导的基本定律是 。

间壁换热器中总传热系数K 的数值接近于热阻 （大、小）一侧的α值。

间壁换热器管壁温度t W 接近于α值 （大、小）一侧的流体温度。

由多层等厚平壁构成的导热壁面中，所用材料的导热系数愈小，则该壁面的热阻愈 （大、小），其两侧的温差愈 （大、小）。

(3)由多层等厚平壁构成的导热壁面中，所用材料的导热系数愈大，则该壁面的热阻愈 ，其两侧的温差愈 。

(4)在无相变的对流传热过程中，热阻主要集中在 ，减少热阻的最有效措施是 。

(5) 厚度不同的三种材料构成三层平壁，各层接触良好，已知b 1>b 2>b 3，导热系数λ1<λ2<λ3，在稳定传热过程中，各层的热阻 ，各层导热速率 。

(6) 传热的基本方式有 、 和 三种。

热传导的基本定律是⎽⎽⎽ ⎽其表达式为⎽⎽⎽⎽⎽。

(7) 水在管内作湍流流动，若使流速提高到原来的2倍，则其对流传热系数约为原来的 倍；管径改为原来的1/2而流量相同，则其对流传热系数约为原来的 倍。

（设条件改变后仍在湍流范围）(8) 导热系数的单位为 ，对流传热系数的单位为 ，总传热系数的单位为 。

二、选择1 某一套管换热器，管间用饱和水蒸气加热管内空气（空气在管内作湍流流动），使空气温度由20℃升至80℃，现需空气流量增加为原来的2倍，若要保持空气进出口温度不变，则此时的传热温差应为原来的 倍。

A 1.149B 1.74C 2D 不定2 一定流量的液体在一φ25×2.5mm 的直管内作湍流流动，其对流传热系数αi =1000W/m 2·℃；如流量与物性都不变，改用一φ19×2mm 的直管，则其α将变为 。

A 1259B 1496C 1585D 16783 对流传热系数关联式中普兰特准数是表示 的准数。

23、在单程列管式换热器内，用130℃的饱和水蒸汽将某溶液由20℃加热到60℃，单管呈列管换热器由100根∅25mm×2.5mm，长为3m的钢管构成，溶液以每小时100m3的流量在管内流过，蒸汽在管外冷凝。

试求：（1）总传热系数K；（2）溶液对流给热系数α1和蒸汽冷凝对流给热系数α2；（3）若溶液的质量流量增加到m s2′，m s2′m s2=x⁄，1<x<2（m s2为溶液原来的质量流量）在其他条件不变的情况下，试通过推导说明次换热器能否满足要求（α2可视为不变）已知在操作条件下溶液的密度为1200kg/m3，黏度为0955mPa.S，比热容为3.3KJ/kg.℃，热导率为0.465 W/kg.℃，管壁热阻、污垢热阻和热损失忽略不计。

★★★★★【答案解析】解：（1）换热器的总传热量Q=m s2c p2(t2−t1)=(100×12003600⁄)×3300×(60−20)=4.4×106 W∆t m=t2−t1lnT S−t1T S−t2=60−20ln130−20130−60=88.5 ℃A=nπd2l=100×3.14×0.025×3=23.6 m2所以总传热系数KK=QA∆t m=4.4×10623.6×88.5=2107 W m2.℃⁄（2）由管内溶液可知，其流速u=V S20.785d12n0=1003600⁄0.785×0.022×100=0.885 m s⁄R e=d1uρμ=0.02×0.885×12000.955×10−3=2.224×104（>104，为湍流）P r=c pμλ=3.3×103×0.955×10−30.465=6.78所以管内溶液给热系数α1α1=0.023λd1Re0.8Pr0.4=0.023×0.4650.02×(2.224×104)0.8×6.780.4=3454 W m2.℃⁄以管外表面为基准面，所以1 K =1α1×d2d1+1α2代入数据得1 2107=13454×2520+1α2所以α2=8872 W m2.℃⁄（3）当流量增加时，则增加后该流体仍然为湍流所以由公式α1=0.023λd 1Re 0.8Pr 0.4=0.023λd 1(d 1uρμ)0.8(c p μλ)0.4即α1‘α1=(u ′u)0.8=(m s2′m s2)0.8=x 0.8 所以K ′=(1α1′×d 2d 1+1α2)−1=(13454x0.8×2520+18872)−1=8872x 08x 08+3.211原工况m s2c p2(t 2−t 1)=KA∆t m新工况：T S 、t 2、t 1不变，所以∆t m 不变m s2′c p2(t 2−t 1)=K ′A ′∆t m由上述两式得m s2′m s2=x =K ′A ′KA =8872x 082170(x 08+3.211)A ′A整理得A ′A =x +3.211x 0.24.211因为1<x <2，所以4.211<x +3.211x 0.2<1+3.211×20.2A ′A>1 此时所需的传热面积要大于原工况（设备的传热面积）的传热面积，所以次换热器不能满足要求24、某列管换热器有33根∅19×2mm 的管子，管长为3 m 。

化工原理考试题答案一.填空题1. R >R >R Q =Q =Q2. 1/K =1/α +bd/λd +1d /α d ；946(w.m .K )3. F1=127×4π×0.038=60.6mF2=127×4π×0.032=51.1m4. 提高壳程流体的流速, 使壳程对流传热系数提高, 园缺形（弓形）,园盘和环形二.选择题1. A. C.2. A∵mc(t -t ）=KA△tmc(t -t ）=KπdL{[（T-t ）-（T-t ）]/[ln(T-t ）/（T-t ）]} 上式可简化为mc/K πd =L/[ln（T-t ）/（T-t ）此等式左边为定值，则右边也应为定值，当L增大一倍，ln（T-t ）/（T-t ）也增大一倍，而T，t 均恒定，故t 必增大四.问答题1. 流体为层流时，传热是以导热方式进行的。

则此时给热系数较小。

当为湍流时，传热是以对流方式进行的，此时给热系数增大。

所以流体的传热，多在湍流情况下进行。

2. 传导热是固体或静止流体的分子运动或分子振动传递热量。

对流传热则是流体质点发生相对位移来传递热量, 辐射传热是高温物体以电磁波形式向空间发射能量来传递热量。

3. 炉内以对流和辐射并联联合传热，将热量传给炉的内壁面。

在炉壁内通过传导传热，将热量以炉的内壁面传到炉的外壁面，它与炉内对流与辐射传热相串联。

炉外通过对流与辐射并联联合传热，将热量从炉的外壁面传到大气中，它与炉壁内的传导传热相串联，所以该传热过程的特点是：（1）传导、对流、辐射三种传热方式同时存在；（2）并联、串联的联合传热同时存在。

五.计算题1. 按多层圆筒导热ｑ ＝（t －t ）/（ｌｎ（ｒ /ｒ ）/（2πλ ）＋ｌｎ（ｒ /ｒ ）/（2πλ ））将ｒ ＝0.06m,ｒ ＝0.055m，ｒ ＝0.06＋δλ ＝0.07w/(m·K),λ ＝45w/(m·K)，ｑ ＝60w/mt ＝110℃,t ＝20℃代入上式60=(110-20)/(ln(0.06/0.055)/(2π×45)+ln(ｒ /0.06)/(2π×0.07))=90/(0.00031+(lnｒ +2.813)/0.4398)解得ｒ ＝0.116m,δ＝0.116－0.06＝0.056m＝56mm注：本题可简化不计管壁热阻。

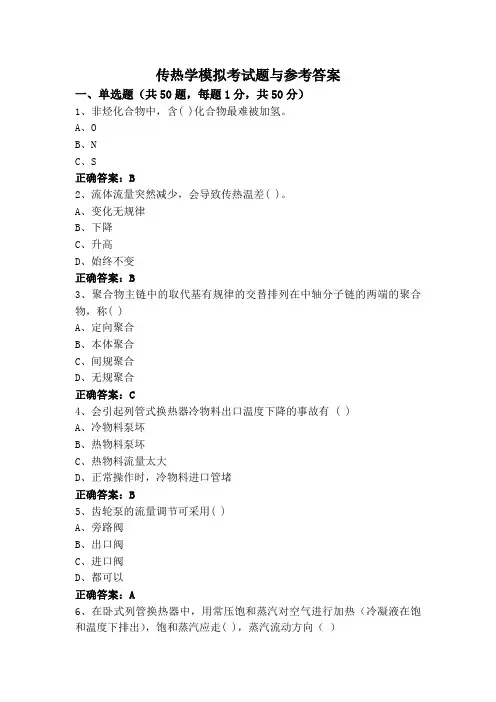

传热学模拟考试题与参考答案一、单选题（共50题，每题1分，共50分）1、非烃化合物中，含( )化合物最难被加氢。

A、OB、NC、S正确答案：B2、流体流量突然减少，会导致传热温差( )。

A、变化无规律B、下降C、升高D、始终不变正确答案：B3、聚合物主链中的取代基有规律的交替排列在中轴分子链的两端的聚合物，称( )A、定向聚合B、本体聚合C、间规聚合D、无规聚合正确答案：C4、会引起列管式换热器冷物料出口温度下降的事故有 ( )A、冷物料泵坏B、热物料泵坏C、热物料流量太大D、正常操作时，冷物料进口管堵正确答案：B5、齿轮泵的流量调节可采用( )A、旁路阀B、出口阀C、进口阀D、都可以正确答案：A6、在卧式列管换热器中，用常压饱和蒸汽对空气进行加热（冷凝液在饱和温度下排出），饱和蒸汽应走( )，蒸汽流动方向（）A、管程B、壳程C、管程D、壳程正确答案：D7、换热器折流板间距最小为( )mm。

A、100B、50C、20D、80正确答案：B8、若被输送的流体黏度增高，则离心泵的压头( )A、降低B、提高C、不变正确答案：A9、对流传热膜系数的单位是( )A、W/（m·℃）B、W/（m2·℃）C、J/（m2·℃）D、J/（S·m·℃）正确答案：B10、以乙烯为原料经催化剂催化聚合而得的一种热聚性化合物是( )A、PB、PC、PVCD、PP正确答案：B11、有两台同样的管壳式换热器，拟作气体冷却器用。

在气、液流量及进口温度一定时，为使气体温度降到最低应采用的流程为( )A、气体走管内，气体串联逆流操作B、气体走管外，气体串联逆流操作C、气体走管外，气体并联逆流操作D、气体走管内，气体并联逆流操作正确答案：B12、不属于换热器检修内容的是( )A、清扫管束和壳体B、管束焊口、胀口处理及单管更换C、检查修复管箱、前后盖、大小浮头、接管及其密封面，更换垫片D、检查校验安全附件正确答案：D13、下列换热器中，总传热系数量大的是( )。

化工原理习题及答案第五章传热姓名____________班级____________学号_____________成绩______________一、填空题：1.（6分）某大型化工容器的外层包上隔热层,以减少热损失,若容器外表温度为500℃, 而环境温度为20℃, 采用某隔热材料,其厚度为240mm,λ=0.57w.m.K,此时单位面积的热损失为_______。

(注:大型容器可视为平壁)***答案*** 1140w2.（6分）某大型化工容器的外层包上隔热层,以减少热损失,若容器外表温度为500℃, 而环境温度为20℃, 采用某隔热材料,其厚度为120mm, λ=0.25w.m.K,此时单位面积的热损失为_______。

(注:大型容器可视为平壁)***答案*** 1000w3.（6分）某大型化工容器的外层包上隔热层,以减少热损失,若容器外表温度为150℃, 而环境温度为20℃,要求每平方米热损失不大于500w, 采用某隔热材料,其导热系数λ=0.35w.m.K,则其厚度不低于_______。

(注:大型容器可视为平壁) ***答案*** 91mm4.（6分）某间壁换热器中,流体被加热时,圆形直管内湍流的传热系数表达式为___________________.当管内水的流速为0.5m.s,计算得到管壁对水的传热系数α=2.61(kw.m.K).若水的其它物性不变,仅改变水在管内的流速,当流速为0.8m.s,此时传热系数α=_____________.***答案*** α=0.023(λ/d)Re Prα=3.81(kw.m.K)5.（6分）某间壁换热器中,流体被加热时,圆形管内湍流的传热系数表达式为_____________________.当管内水的流速为0.5m.s,计算得到管壁对水的传热系数α=2.61(kw.m.K).若水的其它物性不变,仅改变水在管内的流速,当流速为1.2m.s,此时传热系数α=________________.***答案*** α=0.023(λ/d)Re Prα=5.26(kw.m.K)6.（3分）牛顿冷却定律的表达式为_________，给热系数（或对流传热系数）α的单位是_______。

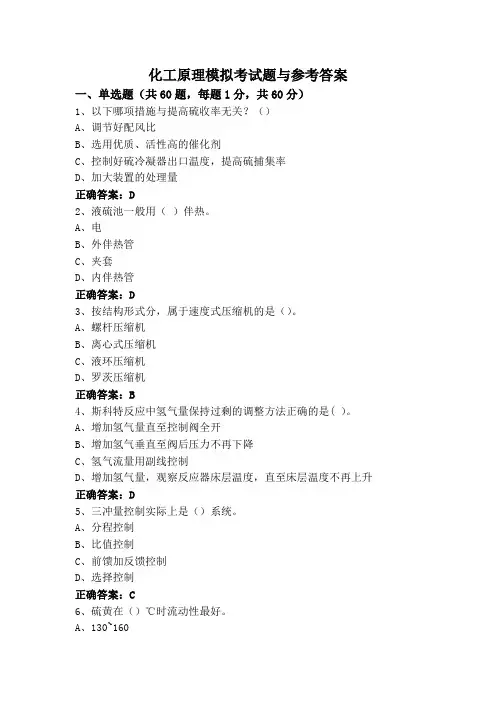

化工原理模拟考试题与参考答案一、单选题（共60题，每题1分，共60分）1、以下哪项措施与提高硫收率无关？（）A、调节好配风比B、选用优质、活性高的催化剂C、控制好硫冷凝器出口温度，提高硫捕集率D、加大装置的处理量正确答案：D2、液硫池一般用（）伴热。

A、电B、外伴热管C、夹套D、内伴热管正确答案：D3、按结构形式分，属于速度式压缩机的是（）。

A、螺杆压缩机B、离心式压缩机C、液环压缩机D、罗茨压缩机正确答案：B4、斯科特反应中氢气量保持过剩的调整方法正确的是( ）。

A、增加氢气量直至控制阀全开B、增加氢气垂直至阀后压力不再下降C、氢气流量用副线控制D、增加氢气量，观察反应器床层温度，直至床层温度不再上升正确答案：D5、三冲量控制实际上是（）系统。

A、分程控制B、比值控制C、前馈加反馈控制D、选择控制正确答案：C6、硫黄在（）℃时流动性最好。

A、130~160B、100~130C、160~180D、180~200正确答案：A7、溶剂再生塔操作正常，贫液温度上升，排除仪表问题以后，还可能是（）原因。

A、贫液抽出量过大B、富液中硫化氢含量增加C、贫液冷却器运行不正常D、溶剂老化正确答案：C8、不属于换热器检修内容的是（）。

A、清扫管束和壳体B、管束焊口、胀口处理及单管更换C、检查修复管箱、前后盖、大小浮头、接管及其密封面D、检查修理或更换塔内构件。

正确答案：D9、2022年6月是第（）个“全国安全生产月”。

A、24B、22C、23D、21正确答案：D10、N-甲基二乙醇胺简称是（）。

A、DEAB、MEAC、DIPAD、MDEA正确答案：D11、下面哪种容器属三类压力容器（）。

A、高压容器B、低压管壳式余热锅炉C、容积小于 5m3球形储罐D、中压容器正确答案：A12、下列属于电磁感应现象的是（）。

A、穿过闭合线圈的磁感应线条数发生变化，一定能产生感应电流B、通电导体周围产生磁场C、由于导体自身电流发生变化，导体周围磁场发生变化D、磁场对感应电流发生作用，阻碍导体运动正确答案：A13、克劳斯液硫中的硫化氢多以（）形式存在。

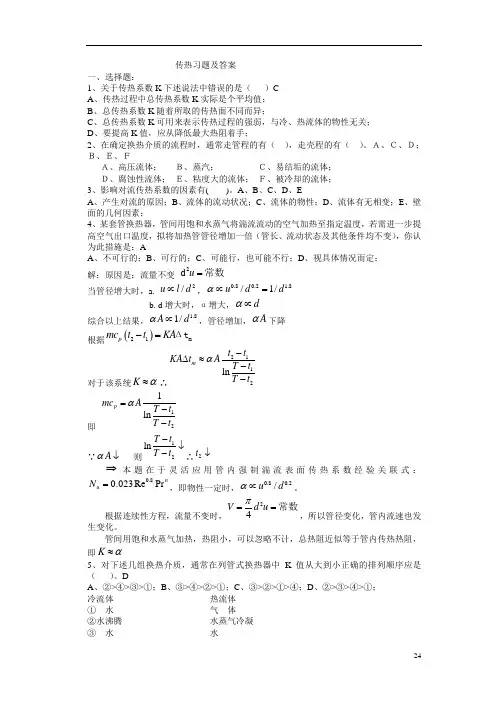

传热习题及答案一、选择题：1、关于传热系数K 下述说法中错误的是（ ）CA 、传热过程中总传热系数K 实际是个平均值；B 、总传热系数K 随着所取的传热面不同而异；C 、总传热系数K 可用来表示传热过程的强弱，与冷、热流体的物性无关；D 、要提高K 值，应从降低最大热阻着手；2、在确定换热介质的流程时，通常走管程的有（ ），走壳程的有（ ）。

Ａ、Ｃ、Ｄ；Ｂ、Ｅ、ＦＡ、高压流体； Ｂ、蒸汽； Ｃ、易结垢的流体；Ｄ、腐蚀性流体； Ｅ、粘度大的流体； Ｆ、被冷却的流体；3、影响对流传热系数的因素有( )。

A 、B 、C 、D 、EA 、产生对流的原因；B 、流体的流动状况；C 、流体的物性；D 、流体有无相变；E 、壁面的几何因素；4、某套管换热器，管间用饱和水蒸气将湍流流动的空气加热至指定温度，若需进一步提高空气出口温度，拟将加热管管径增加一倍（管长、流动状态及其他条件均不变），你认为此措施是：AA 、不可行的；B 、可行的；C 、可能行，也可能不行；D 、视具体情况而定；解：原因是：流量不变 2d u =常数当管径增大时，a. 2/u l d ∝，0.80.2 1.8/1/u d d α∝= b. d 增大时，α增大，d α∝综合以上结果， 1.81/A dα∝，管径增加，A α下降 根据()21p mc t t KA -=m Δt对于该系统K α≈∴2112ln m t t KA t A T t T t α-∆≈-- 即121ln p mc AT t T t α=-- ∵A α↓ 则12ln T t T t -↓-∴2t ↓⇒ 本题在于灵活应用管内强制湍流表面传热系数经验关联式：0.80.023Re Pr n u N =，即物性一定时，0.80.2/u d α∝。

根据连续性方程，流量不变时，24V d u π==常数，所以管径变化，管内流速也发生变化。

管间用饱和水蒸气加热，热阻小，可以忽略不计，总热阻近似等于管内传热热阻，即K α≈5、对下述几组换热介质，通常在列管式换热器中K 值从大到小正确的排列顺序应是（ ）。

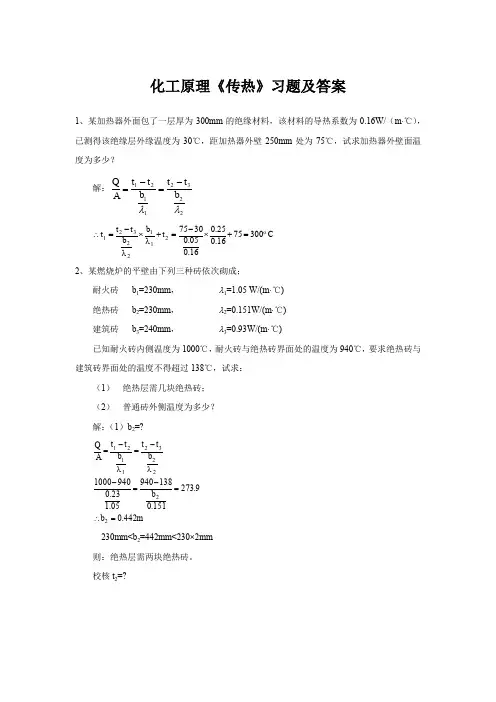

化工原理《传热》习题及答案1、某加热器外面包了一层厚为300mm 的绝缘材料，该材料的导热系数为0.16W/（m ⋅℃），已测得该绝缘层外缘温度为30℃，距加热器外壁250mm 处为75℃，试求加热器外壁面温度为多少？ 解：22321121λλb t t b t t AQ -=-= C 3007516.025.016.005.03075o 21122321=+⨯-=+λ⨯λ-=∴t b b t t t 2、某燃烧炉的平壁由下列三种砖依次砌成；耐火砖 b 1=230mm ， λ1=1.05 W/(m·℃)绝热砖 b 2=230mm ， λ2=0.151W/(m·℃)建筑砖 b 3=240mm ， λ3=0.93W/(m·℃)已知耐火砖内侧温度为1000℃，耐火砖与绝热砖界面处的温度为940℃，要求绝热砖与建筑砖界面处的温度不得超过138℃，试求：（1） 绝热层需几块绝热砖；（2） 普通砖外侧温度为多少？解：（1）b 2=?m442.09.273151.013894005.123.094010002222321121=∴=-=-λ-=λ-=b b b t t b t t AQ 230mm<b 2=442mm<230×2mm则：绝热层需两块绝热砖。

校核t 2=?CC t t o o 1386.1059.273151.046.094022<=∴=- （2）t 4=?C9.3493.024.06.1059.273o 443343=∴-==λ-=t t b t t A Q 3、Φ50×5㎜的不锈钢管，导热系数λ1＝16Ｗ／（ｍ·Ｋ），外面包裹厚度为30mm 导热系数λ２＝0.2W/（ｍ·Ｋ）的石棉保温层。

若钢管的内表面温度为623Ｋ，保温层外表面温度为373Ｋ，试求每米管长的热损失及钢管外表面的温度。

解：已知钢管的内半径mm 20252501=⨯-=r 钢管的外半径mm 252502==r 保温层的外半径mm 5530253=+=r根据式（3-12a ），每米管长的热损失W 39794.3014.015702555ln 2.012025ln 161)373623(12ln 1ln 1)(223212131=+=+-⨯⨯π=λ+λ-π=r r r r t t L Q由于是定态热传导，故各层传导的热量应该相等，可得到钢管外表面的温度t 2。

第四章 传热一、填空题：1、在包有二层相同厚度保温材料的园形管道上，应该将 材料包在内层，其原因是 ， 导热系数小的 减少热损失 降低壁面温度2、厚度不同的三种平壁，各层接触良好，已知321b b b >>；导热系数321λλλ<<。

在稳定传热过程中，各层的热阻R 1 R 2 R 3 各层的导热速率Q 1 Q 2 Q 3 在压强恒定的条件下，空气的粘度随温度降低而—————————— 。

解①R 1>R 2>R 3 ， Q 1=Q 2=Q 3 ②降低 3、①物体辐射能力的大小与 成正比，还与 成正比。

②流体沸腾根据温度差大小可分为 、 、 、三个阶段，操作应控制在 。

因为40100⎪⎭⎫⎝⎛==T c E E b εε ∴E ∝T 4 ，E ∝ε ②自然对流 泡状沸腾 膜状沸腾 泡状沸腾段 4、①列管式换热器的壳程内设置折流的作用在于 ，折流挡板的形状有 等。

②多层壁稳定导热中，若某层的热阻最大，则该层两侧的温差 ；若某层的平均导热面积最大，则通过该层的热流密度 。

解①提高壳程流体的流速，使壳程对流传热系数提高 ， 园缺形（弓形），园盘和环形②最大 ， 最小 5、①在确定列管换热器冷热流体的流径时，一般来说，蒸汽走管 ；易结垢的流体走管 ；高压流体走管 ；有腐蚀性液体走管 ；粘度大或流量小的流体走管 。

①外， 内 ，内 ， 内 ， 外 6、①在一卧式加热器中，利用水蒸汽冷凝来加热某种液体，应让加热蒸汽在 程流动，加热器顶部设置排气阀是为了 。

②列管换热器的管程设计成多程是为了 ；在壳程设置折流挡板是为了 ； 解 ①壳程 ， 排放不凝气，防止壳程α值大辐度下降 ②提高管程值 α ， 提高壳程值α 7、①间壁换热器管壁wt 接近α 侧的流体温度；总传热系数K 的数值接近 一侧的α值。

②对于间壁式换热器：mt KA t t Cp m T T Cp m ∆=-=-)()(122'2211'1等式成立的条件是 、 、 。

化工原理热传导练习题化工原理热传导练习题热传导是化工原理中的一个重要概念，它涉及到物质内部热量的传递方式。

在实际工程中，我们经常需要计算和分析热传导的问题，因此掌握相关的练习题是非常重要的。

下面，我将为大家提供一些热传导的练习题，希望能够帮助大家更好地理解和应用这一知识。

练习题一：热传导计算问题：一块长为1m，宽为0.5m，厚度为0.1m的金属板，其热导率为50W/(m·K)。

板的左右两侧分别保持在100℃和20℃的温度下。

求金属板内部的温度分布情况。

解析：根据热传导的基本原理，我们可以利用热传导方程来求解这个问题。

热传导方程可以表示为：q = -kA(dT/dx)其中，q是单位时间内通过单位面积的热量传递，k是热导率，A是传热面积，dT/dx是温度梯度。

在本题中，由于板的宽度和厚度都是常数，所以传热面积A是一个常数。

我们可以将热传导方程简化为：q = -kA(dT/dx)由于问题中要求的是温度分布情况，所以我们需要求解dT/dx。

将上述方程进行积分，可以得到：q = -kA(T2 - T1) / L其中，T2和T1分别表示板的两侧温度，L表示板的长度。

将问题中的数据代入上述方程，可以得到：q = -50 × 0.5 × 0.1 (100 - 20) / 1 = -200 W由于热量是从高温区向低温区传递的，所以传热速率q为负值。

练习题二：热传导和材料选择问题：在一个化工装置中，需要将高温的液体通过一个金属管道传输到远处。

为了减少热损失，我们需要选择一个合适的材料作为管道的材质。

已知不同材料的热导率如下：金属A：100 W/(m·K)金属B：50 W/(m·K)金属C：10 W/(m·K)假设管道的长度为100m，管道外温度为20℃，内部温度为200℃。

请问应该选择哪种材料作为管道的材质？解析：根据热传导的基本原理，热损失与热导率成正比。

传热习题及答案一、选择题：1、 关于传热系数K 下述说法中错误的是（ ）CA 、 传热过程中总传热系数 K 实际是个平均值；B 、 总传热系数K 随着所取的传热面不同而异；C 、 总传热系数K 可用来表示传热过程的强弱，与冷、热流体 的物性无关；D 要提高K 值，应从降低最大热阻着手；2、 在确定换热介质的流程时，通常走管程的有（ ），走壳程 的有（）。

A 、C 、D;B 、E 、FA 、高压流体；B 、蒸汽；C 、易结垢的流体； D 、腐蚀性流体； E 、粘度大的流体；F 、被冷却的流 体；3、 影响对流传热系数的因素有（）。

A B 、C 、D EA 产生对流的原因；B 、流体的流动状况；C 流体的物性；D 流体有无相变；E 、壁面的几何因素；4、 某套管换热器，管间用饱和水蒸气将湍流流动的空气加热 至指定温度，若需进一步提高空气出口温度， 拟将加热管管径 增加一倍（管长、流动状态及其他条件均不变） ，你认为此措 施是：AA 、不可行的；B 、可行的；C 、可能行，也可能不行；D 视具 体情况而定；解：原因是：流量不变 d 2u 常数 当管径增大时，a. u l/d 2 , u 0-8/d 0'2 1/d 1'8综合以上结果， 根据m 5 t 2 tl KA t m 对于该系统KA_b L_A L T t 2mc p J t 2 ln — 则T t 2A-ln T• t 2b. d增大时，a增大，dA 1/d1'8，管径增加，A下降KA At m本题在于灵活应用管内强制湍流表面传热系数经验关联式：N u O.O23Re0.8Pr n，即物性一定时，u^/d。

.2。

根据连续性方程，流量不变时，V匸"J常数，所以管径变化，管内流速也发生变化。

管间用饱和水蒸气加热，热阻小，可以忽略不计，总热阻近似等于管内传热热阻，即K5、对下述几组换热介质，通常在列管式换热器中K值从大到小正确的排列顺序应是（）。

化工原理传热部分模拟试题及答案一填空(1) 在传热实验中用饱和水蒸汽加热空气，总传热系数K 接近于 空气 侧的对流传热系数，而壁温接近于 饱和水蒸汽 侧流体的温度值。

(2) 热传导的基本定律是 傅立叶定律 。

间壁换热器中总传热系数K 的数值接近于热阻 小 （大、小）一侧的α值。

间壁换热器管壁温度t W 接近于α值 大 （大、小）一侧的流体温度。

由多层等厚平壁构成的导热壁面中，所用材料的导热系数愈小，则该壁面的热阻愈 大 （大、小），其两侧的温差愈 大 （大、小）。

(3)由多层等厚平壁构成的导热壁面中，所用材料的导热系数愈大，则该壁面的热阻愈 小 ，其两侧的温差愈 小 。

(4)在无相变的对流传热过程中，热阻主要集中在 滞离层内（或热边界层内） ，减少热阻的最有效措施是 提高流体湍动程度 。

(5) 消除列管式换热器温差应力常用的方法有三种，即在壳体上加 膨胀节 、 采用浮头式 或 U 管式结构 ；翅片管换热器安装翅片的目的是 增加面积，增强流体的湍动程度以提高传热系数 。

(6) 厚度不同的三种材料构成三层平壁，各层接触良好，已知b 1>b 2>b 3，导热系数λ1<λ2<λ3，在稳定传热过程中，各层的热阻R 1 > R 2 > R 3，各层导热速率Q 1 = Q 2 = Q 3。

(7) 物体辐射能力的大小与 黑度 成正比，还与 温度的四次方 成正比。

(8) 写出三种循环型蒸发器的名称 中央循环管式 、 悬筐式 、 外加热式 。

(9) 在大容积沸腾时液体沸腾曲线包括 自然对流 、 泡核沸腾 和 膜状沸腾 三个阶段。

实际操作应控制在 泡核沸腾 。

在这一阶段内，传热系数随着温度差的增加而 增加 。

(10) 传热的基本方式有 传导 、 对流 和 辐射 三种。

热传导的基本定律是⎽⎽⎽傅立叶定律⎽其表达式为⎽⎽⎽dQ= -dsλnt∂∂⎽⎽⎽。

(11) 水在管内作湍流流动，若使流速提高到原来的2倍，则其对流传热系数约为原来的 1.74 倍；管径改为原来的1/2而流量相同，则其对流传热系数约为原来的 3.48 倍。

传热一、填空题1. 传热的基本方式有热传导、热对流和热辐射三种。

2. 导热系数的物理意义是单位温度差下热传导通量或热传导能力的大小，它的单位是W/(m ·℃)。

3. 各种物体的导热系数大小顺序为金属的λ＞非金属固体λ＞液体λ＞气体λ。

4. 牛顿冷却定律表达式为Q=αs △t ，其中温度差代表液体温度和壁面温度差。

5. 对流传热系数的主要影响因素有流体物性、 流动状况和原因、传热面的形状和分布。

6. 当流体在管内呈湍流动时，对流传热热阻主要集中在层流内层，为了减小热阻以提高α值，可采用的措施是提高液体的流速。

7. 流体在圆形直管中强制湍流传热时，对流传热系数关联式为α=0.023λ/d i Re 0.8 Pr n ，式中n 是为校正热流方向的影响。

当流体被加热时，n 等于0.4，当流体被冷却时，n 等于 0.3。

8．努塞尔特准数Nu 表示对流传热系统的准数，其准数式为αι／λ；普兰特准数Pr 表示物性影响的准数 的准数，其准数式为_____λμp c __9. 蒸气冷凝有膜状冷凝和液状冷凝两种方式。

10. 液体在大容器内沸腾时，随着温度差（s w t t -）的不同，出现自然对流、泡核沸腾和膜状沸腾不同的沸腾状态。

11. 总传热系数的倒数1/K 代表间壁两侧流体传热的总热阻，提高K 值的关键是设法减小起决定作用的分热阻。

12. 在卧式管壳式换热器中，用饱和水蒸气冷凝加热原油，则原油宜在管程流动，总传热系数接近于原油的对流传热系数。

13．根据热补偿方式的不同，写出三种管壳式换热器的基本型式：U 型、浮头式和带补偿圈的固定管板式。

14. 写出三种间壁式换热器的名称：套管式、管壳式和平板式等。

15．蒸汽在套管换热器中的环隙中冷凝以加热管内的空气，则总传热系数K 值接近于空气 的对流传热系数；管壁的温度接近于蒸汽的温度。

二、选择题1．双层平壁定态热传导，两层壁厚相同，各层的导热系数分别为λ1，和λ2，其对应的温度差为△t 1和△t 2，若△t 1＞△t 2，则λ1和λ2的关系为（A ）。

传热练习试题2-化工原理传热一、填空1、蒸汽冷凝放热时，要经常注意排放（），这是因为（）。

2、某物体（可近似为灰体），在20℃时，其黒度为ε=0.8，则其辐射能力的大小为（），其吸收率为（）。

3、管内对流传热，流体内温度梯度最大是在（），原因是（）。

4、膜系数α越（），液体核状沸腾时，△t越大，α越（）。

5、在一列管换热器中用壳程的饱和蒸汽加热管程的液体（无相变），若饱和蒸汽侧的饱和蒸汽压力增大，而液体的流量和进口温度不变，则液体出口温度（），蒸汽侧的对流传热系数（）。

6、某换热器中用饱和水蒸汽加热有机溶液，现发现溶液的出口温度比原来低，检查溶液的初温和流量均无变化，请列举二个可以导致上述现象的原因：①（）②（）7、常见的列管换热器折流板型式有（），（）。

在列管式换热器的壳程中设置折流板的优点是（），缺点是（）。

8、随着温度的增加，空气的黏度（），空气的导热系数（）。

9、某一段流体流过一段直管后，在流入同一内径的弯管段，则弯管段的传热系数比直管段传热系数（），因为（）。

10、角系数取决于换热物体的（），（）和（），而与（）和（）无关。

11、基尔霍夫定律的表达式为（），该定律的前提假设条件是（）。

12、在空气—水换热的换热器中，为强化传热可能采取的措施有哪些（），传热壁面的温度接近于（）的温度。

13、列管换热器中，若冷热两种流体的温度差相差较大，则换热器在结构上常采用（）办法，常用的结构形式有（）。

14、化工生产中常以水蒸汽作为一种加热介质，其优点是（）。

水蒸汽冷凝时应及时排除不凝性气体，其原因是（）。

15、大容积中的饱和沸腾传热可分为（），（）和（），而在工业生产中常在（）阶段操作。

16、一回收烟道气热量的废热锅炉，在流程安排上，烟道气（入口温度为60℃）应走（），水（入口温度为90℃）应走（），主要是为避免（）。

17、三层圆筒壁热传导过程，最外层的导热系数小于第二层的导热系数，两层厚度相同，在其它条件不变时，若将第二层和第三层的材质互换，则导热量变（），第二层与第三层的界面温度变（）。
