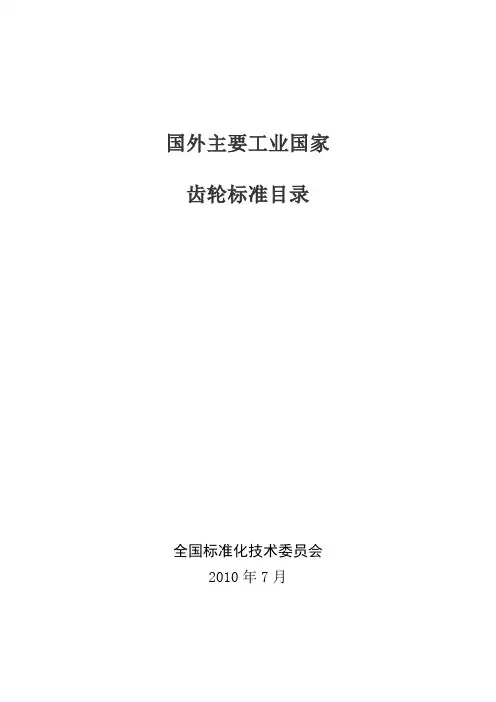

国外主要工业国家齿轮标准目录全国标准化技术委员会2010年7月一、AGMA 标准1.AGMA 901-A92 – A Rational Procedure for the Preliminary Design of MinimumVolume Gears最小体积齿轮初步设计的程序2.AGMA 908-B89 – Information Sheet - Geometry Factors for Determining thePitting Resistance and Bending Strength of Spur, Helical and Herringbone Gear Teeth影响直齿轮、斜齿轮以及人字齿齿轮轮齿抗点蚀及抗弯强度的几何系数3.AGMA 909-A06 - Specifications for Molded Plastic Gears模制塑料齿轮技术规范4.AGMA 910-C90 – Formats for Fine-Pitch Gear Specification Data细径节齿轮规范数据格式5.AGMA 911-A94 – Design Guidelines for Aerospace Gearing航空航天传动装置设计指南6.AGMA 912-A04 - Mechanisms of Gear Tooth Failure齿轮轮齿失效机理7.AGMA 913-A98 – Method for Specifying the Geometry of Spur and Helical Gears直齿轮及斜齿轮几何参数确定方法8.AGMA 914-B04 – Gear Sound Manual - Part I: Fundamentals of Sound as Relatedto Gears; Part II: Sources, Specifications and Levels of Gear Sound; Part III: Gear Noise Control齿轮噪声手册-第一部分：齿轮传动噪声的基本原理；第二部分：齿轮噪声的来源、分类和等级；第三部分：齿轮传动噪声控制9.AGMA 915-1-A02–Inspection Practices-Part1: Cylindrical Gears- TangentialMeasurements检验规范-第一部分：圆柱齿轮-切向测量10.AGMA 915-2-A05-Inspection Practices-Part 2: Cylindrical Gears-RadialMeasurements检验规范-第二部分：圆柱齿轮-径向测量11.AGMA 915-3-A99– Inspection Practices - Gear Blanks, Shaft Center Distance andParallelism检验规范-齿轮毛坯、轴中心距及轴线平行度12.AGMA 917-B97- Design Manual for Parallel Shaft Fine-Pitch Gearing平行轴细径节齿轮传动设计手册13.AGMA 918-A93 – A Summary of Numerical Examples Demonstrating theProcedures for Calculating Geometry Factors for Spur and Helical Gears直齿轮和斜齿轮几何参数计算例概述14.AGMA 920-A01 – Materials for Plastic Gears塑料齿轮材料15.AGMA 923-B05 – Metallurgical Specifications of Steel Gearing钢齿轮冶金技术条件16.AGMA 925-A03 – Effect of Lubrication on Gear Surface Distress齿轮表面润滑影响17.AGMA 926-C99 – Recommended Practice for Carburized Aerospace Gearing航空航天渗碳齿轮工艺规范18.AGMA 927-A01–Load Distribution Factors - Analytical Methods for CylindricalGears载荷分配系数-圆柱齿轮分析方法19.AGMA 929-A06– Calculation of Bevel Gear Top Land and Guidance on CutterEdge Radius锥齿轮齿顶和刀刃半径的计算20.AGMA 930-A05– Calculated Bending Load Capacity of Powder Metallurgy (P/M)External Spur Gears粉末冶金直齿轮承载能力计算21.AGMA 932-A05– Rating the Pitting Resistance and Bending Strength of HypoidGears准双曲面齿轮抗点蚀与抗弯强度计算22.AGMA 933-B03 – Basic Gear Geometry基础齿轮几何学23.AGMA 935-A05– Recommendations Relative to the Evaluation of RadialComposite Gear Double Flank Testers径向测量齿轮双啮仪的评价24.AGMA 938-A05 – Shot Peening of Gears齿轮喷丸处理工艺25.AGMA 939-A07– Austempered Ductile Iron for Gears奥氏体回火球墨铸铁齿轮材料26.AGMA 2015/915-1-A02 – Accuracy Classification System - TangentialMeasurement Tolerance Tables for Cylindrical Gears圆柱齿轮精度制-切向测量公差表27.ANSI/AGMA 1003-G93 – Tooth Proportions for Fine-Pitch Involute Spur andHelical Gears28.ANSI/AGMA 1006-A97 – Tooth Proportions for Plastic Gears塑料齿轮齿廓29.ANSI/AGMA 1010-E95 – Appearance of Gear Teeth - Terminology of Wear andFailure齿轮轮齿齿面磨损和损伤术语30.ANSI/AGMA 1012-G05 – Gear Nomenclature, Definitions of Terms with Symbols齿轮术语、定义31.ANSI/AGMA 1102-A03 – Tolerance Specification for Gear Hobs齿轮滚刀公差规范32.ANSI/AGMA 1106-A97 – Tooth Proportions for Plastic Gears (Metric Edition)塑料齿轮齿廓（米制）33.ANSI/AGMA 2001-D04 – Fundamental Rating Factors and Calculation Methodsfor Involute Spur and Helical Gear Teeth渐开线直齿轮及斜齿轮轮齿基本参数及计算方法34.ANSI/AGMA 2002-B88 – Tooth Thickness Specification and Measurement齿厚技术规范及测量方法35.ANSI/AGMA 2003-B97 – Rating the Pitting Resistance and Bending Strength ofGenerated Straight Bevel, ZEROL Bevel and Spiral Bevel Gear Teeth直齿锥齿轮、零度齿锥齿轮以及弧齿锥齿轮抗点蚀和弯曲强度计算36.ANSI/AGMA 2004-B89 – Gear Materials and Heat Treatment Manual齿轮材料和热处理手册37.ANSI/AGMA 2005-D03 – Design Manual for Bevel Gears锥齿轮设计手册38.ANSI/AGMA 2007-C00 – Surface Temper Etch Inspection After Grinding [Same asNew ISO 14104]齿轮磨削后表面回火浸蚀检验39.ANSI/AGMA 2008-C01 – Assembling Bevel Gears锥齿轮的装配40.ANSI/AGMA 2009-B01 – Bevel Gear Classification, Tolerances and MeasuringMethods锥齿轮分类、公差以及测量方法41.ANSI/AGMA 2011-A98 - Cylindrical Wormgearing Tolerance and InspectionMethods圆柱蜗杆传动装置公差及检验方法42.ANSI/AGMA 2015-1-A01 – Accuracy Classification System - TangentialMeasurements for Cylindrical Gears圆柱齿轮精度-切向测量43.ANSI/AGMA 2015-2-A06 - Accuracy Classification System - RadialMeasurements for Cylindrical Gears圆柱齿轮精度-径向测量44.ANSI/AGMA 2101-D04 – Fundamental Rating Factors and Calculation Methodsfor Involute Spur and Helical Gear Teeth (Metric Edition) 渐开线直齿轮及斜齿轮轮齿基本参数及计算方法（米制）45.ANSI/AGMA 2111-A98 – Cylindrical Wormgearing Tolerance and InspectionMethods - Metric Edition圆柱蜗杆传动装置公差及检验方法（米制）46.ANSI/AGMA 2116-A05 - Evaluation of Double Flank Testers for RadialComposite Measurement of Gears齿轮径向综合测量双啮仪的评价（米制）47.ANSI/AGMA 6000-B96 – Specification for Measurement of Linear Vibration onGear Units齿轮装置线性振动检测规范48.ANSI/AGMA 6001-D97 – Design and Selection of Components for Enclosed GearDrives闭式齿轮传动零件的设计和选用49.ANSI/AGMA 6002-B93 – Design Guide for Vehicle Spur and Helical Gears车辆直齿轮和斜齿轮设计手册50.ANSI/AGMA/AWEA 6006-A03 – Standard for Design and Specification ofGearboxes for Wind Turbines风电齿轮箱设计规范和技术条件51.ANSI/AGMA 6008-A98 – Specifications for Powder Metallurgy Gears粉末冶金齿轮规范52.ANSI/AGMA 6011-I03 – Specification for High Speed Helical Gear Units高速斜齿轮传动装置53.ANSI/AGMA 6013-A06 - Standard for Industrial Enclosed Gear Drives工业闭式齿轮传动装置54.ANSI/AGMA 6014-A06 - Gear Power Rating for Cylindrical Shell and TrunnionSupported Equipment55.ANSI/AGMA 6022-C93 – Design Manual for Cylindrical Wormgearing圆柱蜗杆传动装置设计手册56.ANSI/AGMA 6025-D98 – Sound for Enclosed Helical, Herringbone and SpiralBevel Gear Drives闭式斜齿轮、人字齿轮以及弧齿锥齿轮传动装置的噪声57.ANSI/AGMA 6032-A94 – Standard for Marine Gear Units: Rating船用齿轮评定58.ANSI/AGMA 6033-B98 – Materials for Marine Propulsion Gearing船用动力传动齿轮材料59.ANSI/AGMA 6034-B92 – Practice for Enclosed Cylindrical Wormgear SpeedReducers and Gearmotors闭式圆柱蜗杆减速器和齿轮马达60.ANSI/AGMA 6035-A02 – Design, Rating and Application of Industrial GloboidalWormgearing环面蜗杆的设计、计算和应用61.ANSI/AGMA 6113-A06 - Standard for Industrial Enclosed Gear Drives (MetricEdition) 闭式齿轮传动装置（米制单位）62.ANSI/AGMA 6114-A06 - Gear Power Rating for Cylindrical Shell and TrunnionSupported Equipment (Metric Edition)63.ANSI/AGMA 6123-B06 - Design Manual for Enclosed Epicyclic Gear Drives闭式行星齿轮传动装置设计手册64.ANSI/AGMA 6133-B98 – Materials for Marine Propulsion Gearing (MetricEdition) 船用驱动齿轮材料（米制）65.ANSI/AGMA 6135-A02 – Design, Rating and Application of Industrial GloboidalWormgearing (Metric Edition)工业环面蜗杆的设计、计算和应用（米制）66.ANSI/AGMA 9005-E02 – Industrial Gear Lubrication工业齿轮装置润滑油67.AGMA ISO 10064-5-A06 - Code of Inspection Practice - Part 5: RecommendationsRelative to Evaluation of Gear Measuring Instruments检验操作规程-第五部分：齿轮测量仪的评定68.AGMA ISO 14179-1 – Gear Reducers - Thermal Capacity Based on ISO/TR14179-1齿轮减速器---基于ISO/TR 14179-1热承载能力计算69.ANSI/AGMA ISO 18653-A06 - Gears - Evaluation of Instruments for theMeasurement齿轮-测量仪评定二、BS 标准1.BS 436-5-1997 直齿轮和斜齿轮.第5部分:齿轮齿根啮合面偏差容许值和定义2.BS 545-1982 锥齿轮(机械切割)规范3.BS 978-1-1968 小节距齿轮规范.第1部分:渐开线直齿轮和斜齿轮4.BS 978-3-1952 小节距齿轮.第3部分: 锥齿轮5.BS 2519-2-1976 齿轮术语.第2部分:标注方法6.BS 4185-11-1983 机床零件.第11部分:齿轮精度等级推荐规范7.BS 4582-1-1970 小齿距齿轮(米制)规范.第1部分:渐开线直齿轮和斜齿轮8.BS 4582-2-1978 小齿距齿轮(米制)规范.第2部分:滚铣与切削9.BS 5221-1987 齿轮滚刀通用规范（米制）10.BS 5246-1976 直齿轮插齿刀规范：模数1至8（米制）11.BS 6168-1987 非金属直齿轮规范12.BS 6413-6-1991 润滑油、工业用油和有关产品(L类).C系列(齿轮) 油分类13.BS 6765-4-1987 休闲式房车、大篷车.第4部分:齿轮规范14.BS 7676-2-1993 齿轮验收检验规范：验收试验期间齿轮机械振动的测定15.BS 7848-1996 齿轮--齿轮轮齿的磨损和损伤--术语16.BS 7862-1996 齿轮--磨齿后齿面回火浸蚀检验17.BS DD 222-1996 齿条和齿轮传动升降机规范18.BS EN 14203-2004 遮帘和百叶窗.带手摇曲柄的齿轮使用性能.要求和试验方法19.BS EN ISO 13691-2002 石油和天然气工业用高速齿轮传动装置20.BS EN ISO 2203-1997 技术制图.齿轮的画法21.BS ISO 53-1998 通用机械和重型机械用圆柱齿轮.标准基本齿条轮廓22.BS ISO 54-1997 通用机械和重型机械用圆柱齿轮.模数23.BS ISO 701-1999 齿轮的国际符号表示法.几何代号24.BS ISO 1122-1-1998 齿轮术语词汇.几何学定义25.BS ISO 6336-1-2006 直齿轮和斜齿轮负载能力的计算.基本原理、概述和一般影响因素26.BS ISO 6336-2-2006 直齿轮和斜齿轮承载能力的计算.表面耐久性(点蚀)计算27.BS ISO 6336-3-2006 直齿轮和斜齿轮承载能力的计算.轮齿弯曲强度计算28.BS ISO 6336-5-2003 直齿轮和斜齿轮承载能力的计算.材料的强度和质量29.BS ISO 6336-6-2006直齿轮和斜齿轮承载能力计算.变载荷下齿轮的寿命30.BS ISO 8579-1-2002齿轮验收检验规范.空气中噪声传播的试验规程31.BS ISO 9083-2001 直齿轮和斜齿轮的载能力计算.船用齿轮的应用32.BS ISO 9084-2003 直齿轮和斜齿轮承载能力计算.高速齿轮和类似要求齿轮的应用33.BS ISO 9085-2002 直齿轮和斜齿轮承载能力的计算.工业齿轮应用34.BS ISO 10300-1-2001 锥齿轮承载能力计算.概述及一般影响因素35.BS ISO 10300-2-2001锥齿轮承载能力计算.表面耐久性(点蚀)计算36.BS ISO 10300-3-2001 锥齿轮承载能力的计算.齿根强度的计算37.BS ISO 13691-2002 石油和天然气工业用齿轮装置38.BS ISO 14635-1-2000 齿轮.FZG试验规程.有关齿轮油的抗污性的FZG试验方法A/8、3/9039.BS ISO 14635-3-2006 齿轮.FZG试验规程.齿轮润滑油的胶合承载能力和磨损特性的FZG试验方法A/2、8/5040.BS ISO 17485-2006锥齿轮.ISO精度制41.BS ISO 18653-2003 齿轮.单个齿轮测量仪器的评价42.BS ISO 21771-2007 齿轮.圆柱渐开线齿轮和齿轮副.概念和几何学43.BS ISO 23509-2006锥齿轮和准双曲面齿轮几何学44.BS ISO TR 10064-1-1997圆柱齿轮.检验实施规程.同侧齿面的检验45.BS ISO TR 10064-2-1997 圆柱齿轮.检验实施规程.径向综合偏差、径向跳动、齿厚和侧隙的检验46.BS ISO TR 10064-3-1997圆柱齿轮.检验实施规程.齿轮齿坯、轴心距和轴的平行度的推荐47.BS ISO TR 10495-1998 圆柱齿轮.变载荷下使用寿命的计算.符合ISO 6336 规定的圆柱齿轮的条件48.BS ISO/TR 10064-4-1999 圆柱齿轮.检验实施规程.表面纹理和轮齿接触斑点检验的推荐方法49.BS ISO/TR 13989-1-2001 圆柱齿轮、锥齿轮和准双曲面齿轮胶合承载能力的计算.闪温温度法50.BS ISO/TR 13989-2-2001 圆柱齿轮、锥齿轮和准双曲面齿轮的胶合承载能力的计算方法.积分温度法51.BS ISO/TR 14179-1-2001 齿轮.热功率.95℃时测定齿轮传动装置热平衡52.BS ISO/TR 14179-2-2001 齿轮.热功率.热承载能力三、NF 标准1.NF E04-113-1998 技术图纸.齿轮的画法(EN ISO 2203)2.NF E23-001-1-1998 齿轮术语词汇.第1部分:几何学的定义3.NF E23-001-2-1999 齿轮术语词汇.第2部分:蜗轮蜗杆几何学定义4.NF E23-005-1998 齿轮国际符号表示法.几何代号5.NF E23-007-1-1995 圆柱齿轮.ISO精度制.第1部分:轮齿同侧齿面偏差的定义和允许值6.NF E23-007-2-1997 圆柱齿轮.ISO 精度制.第2部分:径向综合偏差与径向跳动的定义和允许值7.NF E23-009-1998 通用机械和重型机械用圆柱齿轮.标准基本齿条齿廓8.NF E23-010-1997通用机械和重型机械用圆柱齿轮.模数9.NF E23-014-2006 齿轮轮齿的磨损和损伤术语10.NF E23-018-1999 蜗轮.蜗轮的参数.铭牌、中心距及用户提供给制造者的数据11.NF E23-021-2001 直齿轮和斜齿轮承载能力计算.高速齿轮和有类似要求齿轮的应用12.NF E23-022-1-2002 齿轮装置的验收规范.第1部分:空气传播噪声的测量13.NF E23-030-1-2002 直齿轮和斜齿轮承载能力计算.第1部分:基本原理、概述和一般影响因素14.NF E23-030-2-2003 直齿轮和斜齿轮承载能力计算.第2部分:齿轮表面耐久性（点蚀）15.NF E23-030-3-2003 直齿轮和斜齿轮承载能力计算.第3部分:轮齿弯曲强度的计算16.NF E23-030-5-2003 直齿轮和斜齿轮承载能力的计算.第5部分:材料的强度和质量17.NF E23-035-2003 石油和天然气工业用高速齿轮装置18.NF E23-037-2004 齿轮.单个齿轮测量仪器评价19.NF E23-038-2004 齿轮.磨机、烘干炉、干燥机和冷却器用齿轮的检查规范20.NF E51-234-2003 石油、化学和气体工业.封闭整体式齿轮离心空气压缩机21.NF E62-250-1976 组合机床动力头.多轴头.直齿轮22.NF E62-255-1976 机床模块.多轴头.１号和２号攻螺纹轴上的直齿主动齿轮23.NF E62-256-1976 机床模块.多轴头.３号和４号攻螺纹轴上的直齿主动齿轮24.NF E62-257-1976 机床的模块装置.多轴头.直齿轮25.NF E62-258-1976 机床的模块装置.多轴头.偏心轮毂直齿轮26.NF F02-303-1990 铁路车辆.小齿轮及大齿轮27.NF J95-044-2001小型船舶.舵机装置.齿轮传动28.NF L36-711-1974 滚子传动链和配合的嵌齿轮传动机构.航空航天应用29.NF R11-411-1987 道路车辆.起动机齿轮.齿轮特性和控制30.NF S80-501-1995 钟表业.校准式摆线或渐开线齿轮.优选模数31.NF S80-504-1995 钟表业.校准式摆线或渐开线齿轮.耦合齿轮32.NF S80-505-1995 钟表业.校准式摆线或渐开线齿轮.齿轮组33.NF S80-525-1995 钟表业.校准式摆线齿轮.增速齿轮.基本齿廓.主动轮和从动轮34.NF S80-526-1995 钟表业.校准式摆线齿轮.增速或减速齿轮35.NF S80-541-1995 钟表业.校准式摆线齿轮.弹簧锁定装置中心齿轮36.NF S80-560-1995 钟表业.渐开线齿轮.词汇37.NF S80-565-1995 钟表业.渐开线齿轮.基本齿条38.NF T60-150-4-2006 石油及相关产品.防腐矿物油和液体的老化性能测定.TOST试验.第4部分:工业齿轮油的程序39.NF T60-507-1991 润滑剂、工业润滑油及相关产品(L级).分类.第6部分:C系列(齿轮传动)40.NF T60-530-1-1999 润滑剂、工业润滑油和有关产品(L类).C组(齿轮).第1部分:闭式齿轮传动用润滑剂规范41.NF T60-602-1995 工业齿轮用极压润滑剂.人工老化氧化稳定性的评价四、DIN 标准1.DIN 780-1 :1977 齿轮的模数系列.圆柱齿轮的模数2.DIN 780-2 :1977 齿轮用模数系列.圆柱蜗杆传动的模数3.DIN 781 :1973 机床.变速齿轮的齿数4.DIN 867 :1986 通用机械和重型机械用圆柱齿轮基准齿条齿廓5.DIN 868 :1976 齿轮.齿轮副和齿轮系传动机构的一般定义和参数6.DIN 3960 :1987 渐开线圆柱齿轮和齿轮副的术语定义和尺寸参数7.DIN 3961 :1978 圆柱齿轮的公差；基本原理8.DIN 3962-1 :1978 圆柱齿轮的轮齿公差.单项参数偏差的公差9.DIN 3962-2 :1978 圆柱齿轮的轮齿公差.螺旋线偏差的公差10.DIN 3962-3 :1978 圆柱齿轮的轮齿公差；齿距累积偏差的公差11.DIN 3963 :1978 圆柱齿轮的轮齿公差；综合偏差的公差12.DIN 3964 :1980 圆柱齿轮箱的中心距偏差和轴位置公差13.DIN 3965-1 :1986 锥齿轮的轮齿公差.第1部分:基本原理14.DIN 3965-2 :1986锥齿轮的轮齿公差.第2部分: 单项参数偏差的公差15.DIN 3965-3 :1986 锥齿轮的轮齿公差..第2部分: 综合偏差的公差16.DIN 3965-4 :1986 锥齿轮的轮齿公差.第4部分:轴线夹角误差和轴位置公差17.DIN 3966-1 :1978 图纸上应注明的齿轮参数第1部分: 渐开线圆柱齿轮参数18.DIN 3966-2 :1978图纸上应注明的齿轮参数第2部分:直齿锥齿轮参数19.DIN 3967 :1978 齿轮配合.侧隙、齿厚偏差和齿厚公差.原则20.DIN 3970-1 :1974检验圆柱直齿轮的标准齿轮.齿轮坯和轮齿21.DIN 3970-2 :1974 检验圆柱直齿轮的标准齿轮.安装心轴22.DIN 3971 :1980 锥齿轮和锥齿轮副的术语定义和尺寸参数23.DIN 3972 :1952 相符DIN 867的渐开线齿轮的齿轮切削刀具的基准齿廓24.DIN 3977 :1981 圆柱齿轮径向测量齿厚的具直径25.DIN 3979 :1979 齿轮轮齿损伤.术语、特性、原因26.DIN 3990-1 :1987 圆柱齿轮承载能力的计算.概述和一般影响因素27.DIN 3990-2 :1987 圆柱齿轮承载能力的计算.耐点蚀性能的计算28.DIN 3990-3 :1987 圆柱齿轮承载能力的计算.齿根强度计算29.DIN 3990-4 :1987 圆柱齿轮承载能力的计算.胶合承载能力的计算30.DIN 3990-5 :1987 圆柱齿轮承载能力计算.疲劳极限和材料质量31.DIN 3990-6 :1994 圆柱齿轮承载能力计算.第6部分:变载荷下的强度计算32.DIN 3990-31 :1990 圆柱齿轮承载能力计算.船用齿轮应用33.DIN 3990-41 :1990 圆柱齿轮承载能力计算.车辆齿轮应用34.DIN 3991-1 :1988 非偏置轴锥齿轮承载能力计算.概述和一般影响因素35.DIN 3991-3 :1988 非偏置轴锥齿轮承载能力计算.齿根承载能力计算36.DIN 3991-4 :1988 非偏置轴锥齿轮承载能力计算.第4部分:胶合承载能力计算37.DIN 3992 :1964 外啮合圆柱直齿轮和斜齿轮的齿顶高变位38.DIN 3993-1 :1981 渐开线圆柱内齿轮副的几何设计.基本规则39.DIN 3993-2 :1981 渐开线圆柱内齿轮副的几何设计:内齿轮配合的几何极限图40.DIN 3993-3 :1981 渐开线圆柱内齿轮副的几何设计:齿顶高变位系数极限图41.DIN 3993-4 :1981 渐开线圆柱内齿轮副的几何设计.内小齿轮刀具配合的几何极限图42.DIN 3994 :1963 05 直齿轮的齿顶高修行.概述43.DIN 3998 Bb.1 :1976 齿轮和齿轮副的名称.相同术语字母索引44.DIN 3998-1 :1976 齿轮和齿轮副的名称.一般定义45.DIN 3998-2 :1976 齿轮和齿轮副的名称.圆柱齿轮和齿轮副46.DIN 3998-3 :1976 齿轮和齿轮副的名称.准双曲面锥齿轮和齿轮副47.DIN 3999 :1974 齿轮标注方法.符号48.DIN 4000-141 :2005 特性表.第141部分:圆柱形齿轮用带孔或柄的滚刀49.DIN 4000-27 :1982 齿轮传动特性表50.DIN 4000-59 :1987 齿条、圆柱齿轮、小齿轮轴、锥齿轮、圆锥齿轮轴、蜗杆和蜗轮传动特性表51.DIN 15082-1 :1977 起重机.轨道轮.螺旋连接的齿轮52.DIN 21186 :1994 凿井.矿井中起吊负载的钢索悬挂齿轮.安全性要求和试验53.DIN 21187 :1994 凿井.矿井中起吊负载的钢链悬挂齿轮.安全性要求和试验54.DIN 45635-23 :2003 机器噪声测量.空气传播噪声包络面法.第23部分:齿轮传动55.DIN 51509-1 :1976 齿轮润滑剂的选择.齿轮润滑油56.DIN 51509-2 :1988 润滑剂.齿轮传动用润滑剂的选择.第2部分:半流体润滑剂57.DIN 58400 :1984 精密机械用渐开线圆柱齿轮基本齿形58.DIN 58405 Bb.1 :1972 精密加工用直齿轮传动装置.计算表59.DIN 58405-1 :1972 精密机械用直齿轮传动装置.第1部分:适用范围、定义、主要设计参数、分类60.DIN 58405-2 :1972 精密机械用直齿轮传动装置.第2部分:传动装置配合选择、公差、允许值差61.DIN 58405-3 :1972 精密加工用直齿轮传动装置.图样上的标注.示例62.DIN 58405-4 :1972 精密机械用直齿轮传动装置.第4部分:表格63.DIN 58411 :1987 模数0.1至1mm 的圆柱形精密直齿轮加工用滚铣刀64.DIN 58412 :1987 精密机构用齿轮的基本齿条齿形.符合德国标准(DIN)58400和(DIN)867的渐开线齿轮65.DIN 58413 :1987 精密加工装置的齿轮滚刀的公差66.DIN 58420 :1981 检验精密机械直齿轮的标准齿轮.齿轮毛坯及轮齿67.DIN 58425-1 :1980 精密机械的摆线齿面齿轮.第1部分:概述、符号、术语68.DIN 58425-2 :1980 精密机械的摆线齿面齿轮.第2部分:齿形69.DIN 58425-3 :1980 精密机械的摆线齿面齿轮.第3部分:机轮和传动装置的计算与设计70.DIN 58425-4 :1980 精密机械的摆线齿面齿轮.第4部分:传动轮和小齿轮的公差和允许偏差71.DIN 58425-5 :1980 精密机械的摆线齿面齿轮.第5部分:齿轮刀具的齿廓72.DIN 58425-6 :1980 精密机械的摆线齿面齿轮.第6部分:图样指示73.DIN 58425-7 :1980 精密机械的摆线齿面齿轮.第7部分:图表74.DIN 69001-31 :1981 机床.多轴头.A型传动小齿轮75.DIN 69001-43 :1981 机床.多轴头.A和B型小齿轮套76.DIN 69001-52 :1981 机床.多轴头.A型齿轮77.DIN 73011 :1983 汽车.轿车变速齿轮箱的换档设置78.DIN EN ISO 4263-4 :2006 石油和相关产品.防腐蚀矿物油和液体老化性的测定.TOST试验.第4部分:工业齿轮油的程序(ISO 4263-4:2006)79.DIN EN ISO 13691 :2003 石油和天然气工业.高速专用齿轮机构80.DIN EN ISO 13929 :2001 小型船舶.舵机装置.齿轮传动81.DIN ISO 2203 :1976 技术制图.齿轮的表示法82.DIN ISO 14635-1 :2006-05 齿轮.FZG试验规程.第1部分:油品的胶合承载能力FZG试验方法A/8.3/90五、JIS 标准1.JIS B 0102-1999 齿轮术语词汇.几何学定义2.JIS B 0121-1999 国际齿轮符号表示法.几何代号3.JIS B 0160-1999 齿轮.齿轮轮齿的磨损和损伤术语4.JIS B 1453-1988 齿轮联轴器5.JIS B 1701-1-1999 通用机械和重型机械用圆柱型齿轮.第1部分:基本齿廓6.JIS B 1701-2-1999 通用机械和重型机械用圆柱型齿轮.第2部分:模数7.JIS B 1702-1-1998 圆柱齿轮.ISO 精度制.第1部分:同侧齿面偏差的定义和允许值8.JIS B 1702-2-1998 圆柱齿轮.ISO 精度制.第2部分:径向综合偏差的定义和允许值9.JIS B 1702-3-2008 圆柱齿轮.精确制.第3部分: 模塑塑料齿轮的同侧齿面偏差及径向综合偏差的定义和允许值10.JIS B 1704-1978 锥齿轮精度11.JIS B 1705-1973 锥齿轮的侧隙12.JIS B 1706-1-1999 一般机械用直齿锥齿轮.第1部分:基本齿条13.JIS B 1706-2-1999 一般机械和重型机械用直齿锥齿轮.第2部分:模数和齿距14.JIS B 1751-1976 校准用圆柱齿轮15.JIS B 1753-1999 齿轮验收规范. 第1部分: 验收试验中齿轮装置空气传播噪声的测定16.JIS B 1754-1998 齿轮验收规范.第2部分:验收试验中齿轮装置机械振动的测定17.JIS B 1755-1999 直齿轮和斜齿轮的承载能力计算.材料的强度和质量18.JIS B 1756-2008 齿轮.磨削后表面回火浸蚀的检验19.JIS D 5204-1993 道路车辆.起动机小齿轮及内齿轮的尺寸20.JIS K 2219-1993 齿轮油六、JGMA 标准1.Former JIS B 1702 Accuracy for Cylindrical Gears圆柱齿轮精度2.Former JIS B 1703 Backlash for Cylindrical Gears圆柱齿轮侧隙3.JGMA 113-01 Center distance tolerances for spur and helical gears直齿轮和斜齿轮中心距公差4.JGMA 114-01 Parallelism of axes for spur and Helical gears直齿轮和斜齿轮轴线平行度5.JGMA 115-01 Tooth thickness specification for spur and helical gears直齿轮和斜齿轮齿厚规范6.JGMA 117-02 Spur gears geometry直齿轮几何学7.JGMA 118-01 Helical gears geometry斜齿轮几何学8.JGMA 1109-01 Shapes and dimensions of small module spur gears for general use常用小模数直齿轮形状和规格9.JGMA 121-02 Bevel gear classification, tolerances锥齿轮的等级和公差10.JGMA 122-01 Backlash classification for bevel gear锥齿轮侧隙等级11.JGMA 131-02 Cylindrical worm geometry圆柱蜗杆几何学12.JGMA 132-01 Cylindrical worm gear geometry圆柱蜗轮几何学13.JGMA 211-01 Geometry of one stage cylindrical gear reducer单级圆柱齿轮减速器几何学14.JGMA 212-01 Geometry of 2 and 3 stages cylindrical gear Reducer二级和三级圆柱齿轮减速器几何学15.JGMA 221-01 1 stage bevel, 2 stage bevel and cylindrical gear 3 stages bevel andcylindrical gear reducer单级锥齿轮、二级锥齿轮和圆柱齿轮、三级锥齿轮和圆柱齿轮减速器16.JGMA 221-01 Geometry of 1stage cylindrical worm gear reducer单级圆柱蜗杆齿轮减速器几何学17.JGMA 301-01 Tooth Contact Pattern Gears齿轮轮齿接触斑点18.JGMA 151-01(*) Geometry of cost gear and welding frame gear铸造齿轮和焊接齿轮的几何学19.JGMA 401-01 Calculation of bending strength for spur and helical gears直齿轮和斜齿轮轮齿弯曲疲劳强度计算20.JGMA 402-01 Calculation of surface durability (pitting resistance) for spur andhelical gears直齿轮和斜齿轮轮齿接触疲劳强度（抗点蚀）计算21.JGMA 403-01 Calculation of bending strength for bevel gears锥齿轮弯曲疲劳强度计算22.JGMA 404-01 Calculation of surface durability(pitting resistance)for bevelgears锥齿轮接触疲劳强度（抗点蚀）计算23.JGMA 405-01 Calculation of strength for cylindrical worm gear圆柱蜗杆齿轮强度计算24.JGMA 111-03A (*) Diameter tolerances and cylindricities on bore and diametertolerances on tip cylinder for spur and helical gears直齿轮和斜齿轮中心孔的直径公差和圆柱度以及齿顶圆直径公差25.JGMA 001-01(*) Abbreviations gear terminology简化齿轮术语26.JGMA 511-01(*) Cylindrical gears - information to be given to the manufacturerby the purchaser in order to obtain the gear reducer圆柱齿轮-为了获得所需要的齿轮减速器用户提供给制造商的数据27.JGMA 521-01(*) Straight bevel gears-information to be given to themanufacturer by the purchaser in order to obtain the gear reducer直齿锥齿轮-为了获得所需要的齿轮减速器用户提供给制造商的数据28.JGMA 611-01 Addendum modification of the teeth of cylindrical gear圆柱齿轮齿顶高变位系数29.JGMA 6101-01 Calculation of bending strength for spur and helical gears直齿轮和斜齿轮弯曲疲劳强度计算30.JGMA 6102-01 Calculation of surface durability (pitting resistance) for spur andhelical gears直齿轮和斜齿轮轮齿接触疲劳强度（抗点蚀）计算31.JGMA 7001-01 Terms of gear tooth failure modes齿轮轮齿失效形式术语32.JGMA 8002-01 Information for testing of gear units determination of gear unitmechanical vibration齿轮装置机械振动测定所需的数据33.JGMA 2001-01 Characteristics and accuracy of gear units for motion control传递运动的齿轮装置的特性及精度34.JGMA 4101-01 Testing Method for load - capacity of cylindrical gears圆柱齿轮承载能力试验方法35.JGMA 4102-01 Criteria and evaluation procedures for load-capacity test resultsof cylindrical gears圆柱齿轮承载能力试验结果评价标准和程序36.JGMA 3101-01 Estimation of cutting times for cylindrical gears圆柱齿轮切削时间计算37.JGMA 3102-01 Estimation of tooth surface finishing times for cylindrical gears圆柱齿轮轮齿表面精加工时间计算38.JGMA 1001-01 Reference value of gear tooth surface roughness and measuringmethod齿轮齿面粗糙度和测量方法39.JGMA 1101-01 Center distance tolerances for spur and helical gears (Inconformity and ISO)直齿轮和斜齿轮中心距公差40.JGMA 1102-01 Parallelism of axes for spur and helical gears (In conformity andISO) 直齿轮和斜齿轮轴线平行度41.JGMA/TR0001 Comparative tables for gear accuracies of the new and JISstandard新精度标准和JIS标准比较表42.JGMA/TR0002 Simplified calculation of load capacity of spur and helical gears直齿轮和斜齿轮承载能力简化计算43.JGMA/TR0003 Simplified calculation of load capacity of bevel gears锥齿轮承载能力简化计算44.JGMA 1002-01 Tooth contact pattern of gears齿轮轮齿接触斑点45.JGMA 1103-01(**) Gear accuracy - Backlash and tooth thickness for spur andhelical gears齿轮精度-直齿轮和斜齿轮侧隙与齿厚。
直齿圆柱齿轮基本参数模数（Module）是指齿轮齿数与齿轮直径的比值，通常用字母"M"表示。
模数决定了齿轮的尺寸和几何形状。
模数越大，齿轮的尺寸越大，相应的齿数也会增加。
模数的选择取决于传动的特性和受力要求。
齿数（Number of teeth）是指齿轮上的齿的数量，通常用字母"Z"表示。
齿数决定了齿轮的传动比，影响着转速和转矩的传递。
齿数一般选用整数，常用的有12、24、48等，也可根据需求进行定制。
分度圆直径（Pitch diameter）是指通过齿数和模数计算出的理论圆直径，通常用字母"D"表示。
分度圆直径是齿轮传动中重要的参考尺寸，决定了齿轮与齿轮之间的传动比。
齿宽（Face width）是指齿轮的轴向宽度，通常用字母"B"表示。
齿宽的选择要考虑到所需的转矩传递和齿轮的刚度。
齿宽越大，齿轮可以承受的转矩越大，但相应的齿轮尺寸也会增加。
齿廓曲线（Tooth profile）描述了齿轮的齿形，直齿圆柱齿轮通常采用等距齿形，即每个齿的齿宽相等且相邻齿的间距也相等。
齿顶高（Addendum）是指齿轮齿顶部至分度圆的距离，通常用字母"h"表示。
齿顶高影响着齿轮的载荷分布和齿轮的抗疲劳能力，一般根据齿轮传动的载荷要求进行选择。
齿根高（Dedendum）是指齿轮齿根部至分度圆的距离，通常用字母"b"表示。
齿根高决定了齿轮的刚度和齿根强度，一般根据齿轮传动的载荷要求进行选择。
压力角（Pressure angle）是指齿轮齿廓线与齿轮轴的夹角，通常用字母"α"表示。
压力角决定了齿轮齿廓的形状和咬合特性，常用的压力角有20度和14.5度两种。
以上就是直齿圆柱齿轮的基本参数介绍，这些参数的选择要依据具体的传动要求和设计要求进行确定。
同时，还需要注意齿轮的制造工艺以及齿轮材料等因素对基本参数的影响。
标准直齿齿轮参数齿轮的基本参数10.1.2直齿圆柱齿轮的基本参数、各部分的名称和尺寸关系当圆柱齿轮的轮齿方向与圆柱的素线方向一致时，称为直齿圆柱齿轮。
表10.1.2-1列出了直齿圆柱齿轮各部分的名称和基本参数。
表10.1.2-1 直齿圆柱齿轮各部分的名称和基本参数名称符号说明示意图齿数 z模数 m πd=zp, d=p/πz, 令m=p/π齿顶圆da 通过轮齿顶部的圆周直径齿根圆df 通过轮齿根部的圆周直径分度圆 d 齿厚等于槽宽处的圆周直径齿高 h 齿顶圆与齿根圆的径向距离齿顶高ha 分度圆到齿顶圆的径向距离齿根高hf 分度圆到齿根圆的径向距离齿距p 在分度圆上相邻两齿廓对应点的弧长(齿厚＋槽宽)齿厚s每个齿在分度圆上的弧长节圆d'一对齿轮传动时，两齿轮的齿廓在连心线O1O2上接触点C处，两齿轮的圆周速度相等，以O1C和O2C为半径的两个圆称为相应齿轮的节圆。
压力角α齿轮传动时，一齿轮(从动轮)齿廓在分度圆上点C的受力方向与运动方向所夹的锐角称压力角。
我国采用标准压力角为20°。
啮合角α'在点C处两齿轮受力方向与运动方向的夹角模数表示齿轮牙的大小。
齿轮模数=分度圆直径÷齿数=齿轮外径÷（齿数+2）模数m是设计和制造齿轮的重要参数。
不同模数的齿轮要用不同的刀具来加工制造。
为了便于设计和加工，模数数值已标准化，其数值如表10.1.2-2所示。
表10.1.2-2 齿轮模数标准系列（摘录GB/T1357-1987）注：选用模数时，应优先选用第一系列；其次选用第二系列；括号内的模数尽可能不用。
标准直齿圆柱齿轮各部分的尺寸与模数有一定的关系，计算公式如表10.1.2-3。
表10.1.2-3 标准直齿圆柱齿轮轮齿各部分的尺寸计算标准齿轮模数尺数计算公式齿轮的直径计算方法：齿顶圆直径=（齿数+2）*模数分度圆直径=齿数*模数齿根圆直径=齿顶圆直径-4.5模数比如：M4 32齿齿顶圆直径=（32+2）*4=136mm分度圆直径=32*4=128mm齿根圆直径=136-4.5*4=118mm7M 12齿就是（12+2）*7=98mm这种计算方法针对所有的模数齿轮（不包括变位齿轮）。

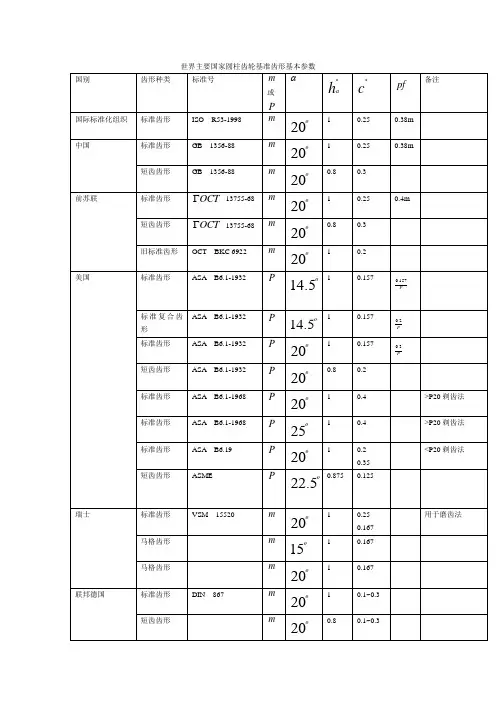

世界主要国家圆柱齿轮基准齿形基本参数模数与径节对照表行星齿轮各轮齿数和行星轮数目的选择须满足的四个条件： 1— 传动比条件：行星轮系必须实现给定的传动比iH1：zz i iHH3113111+=-=z i z H 113]1[-=2----同心条件：系杆的回转轴线应与中心轮的轴线相重合。
若采用标准齿轮或高度变位齿轮传动，则同心条件为rr r r 2321-=+ 即：zz zz 2321-=+或：2]2[2][11132-=-=i z z z zH上式表明，两中心轮的齿数应同时为奇数或偶数。
3---装配条件：设k 为均布的行星轮数，则相邻两行星轮间所夹的中心角为k π2。
现将第一个行星轮在位置I 装入。
设轮3固定，使系杆H 沿逆时针方向转过k Hπϕ2=达到位置II 。
这时中心轮1转过角ϕ1。
由于zz i HHHk1313111112+=-===ωωϕϕϕπ则kz z πϕ2]1[131+= 现若在位置I 又能装入第二个行星轮，则此时中心轮1在位置I 的轮齿相位应与其回转角ϕ1之前在该位置时的轮齿相位完全相同，即ϕ1角所对弧必须刚好是其齿距的整数倍。
也就是说，ϕ1角对应于整数个齿。
设ϕ1角对应于N 个齿，因每个齿距所对的中心角为z12π，所以kNz z zππϕ2]1[21311+==即：kkN iz zz H1131=+=所以，这各行星轮系的装配条件是，两中心轮的齿数z1，z3之和应能被行星轮个数k 所整除。
4---邻接条件：保证两行星轮不致相碰，则有：kr r πsin][221+>][2*2m h r a +kz z πsin][21+>m h z a *2+前三个条件合并为一个总的配齿公式，即kN iz i z iz z z z z HH H1111111321:]1[:2]2[::::--=确定各轮齿数的步骤是：先根据上式选定z1和k ，使行在给定传动比iH1的前提下N ，z2和z3均为正整数，而后验算邻接条件。

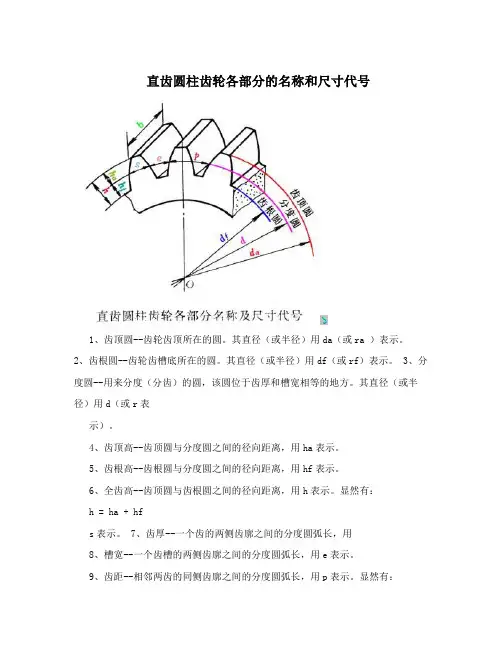

直齿圆柱齿轮各部分的名称和尺寸代号1、齿顶圆--齿轮齿顶所在的圆。
其直径（或半径）用da（或ra ）表示。
2、齿根圆--齿轮齿槽底所在的圆。
其直径（或半径）用df（或rf）表示。
3、分度圆--用来分度（分齿）的圆，该圆位于齿厚和槽宽相等的地方。
其直径（或半径）用d（或r表示）。
4、齿顶高--齿顶圆与分度圆之间的径向距离，用ha表示。
5、齿根高--齿根圆与分度圆之间的径向距离，用hf表示。
6、全齿高--齿顶圆与齿根圆之间的径向距离，用h表示。
显然有：h = ha + hfs表示。
7、齿厚--一个齿的两侧齿廓之间的分度圆弧长，用8、槽宽--一个齿槽的两侧齿廓之间的分度圆弧长，用e表示。
9、齿距--相邻两齿的同侧齿廓之间的分度圆弧长，用p表示。
显然有：p = s + e10、齿宽--齿轮轮齿的宽度（沿齿轮轴线方向度量），用b表示。
齿数z 一个齿轮的轮齿总数。
模数m 以z表示齿轮的齿数，那么齿轮的分度圆周长=πd = z p。
因此分度圆直径为：d=(p/,)?z, 式中：p/,称为齿轮的模数，用m表示，即要使两个齿轮能啮合，它们的齿距必须相等。
因此互相啮合的两齿轮的模数m 必须相等。
从d = mz中可见，模数m越大，轮齿就越大；模数m越小，轮齿就越小。
模数m是设计、制造齿轮时的重要参数。
不同模数的齿轮，要用不同模数的刀具来加工制造。
为了便于设计和减少加工齿轮的刀具数量，GBI357一78对齿轮的模数m已系列化，如下表所示。
在选用模数时，应优先采用第一系列的模数，其次是第二系列，括号内的尽可能不用。
压力角a (啮合角、齿形角）在节点P处，两齿廓曲线的公法线与两节圆的公切线所夹的锐角称啮合角，也称压力角。
我国采用的压力角a一般为20?，加工齿轮的原始基本齿条的法向压力角称齿形角。
因此，压力角a=啮合角=齿形角。
当标准直齿圆柱齿轮的模数m确定后，按照与m的比例关系可算出轮齿的各基本尺寸。
齿轮传动机构的特点：a. 齿轮机构是现代机械中应用最广泛的传动机构，用于传递空间任意两轴或多轴之间的运动和动力。
