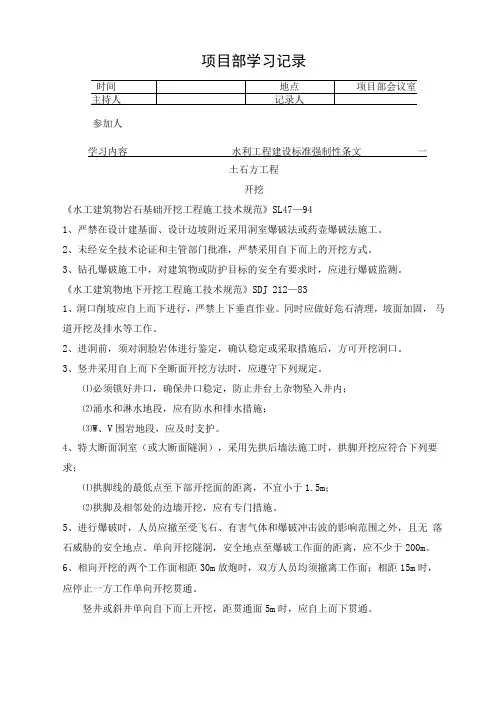

项目部学习记录参加人学习内容水利工程建设标准强制性条文一土石方工程开挖《水工建筑物岩石基础开挖工程施工技术规范》SL47—941、严禁在设计建基面、设计边坡附近采用洞室爆破法或药壶爆破法施工。
2、未经安全技术论证和主管部门批准,严禁采用自下而上的开挖方式。
3、钻孔爆破施工中,对建筑物或防护目标的安全有要求时,应进行爆破监测。
《水工建筑物地下开挖工程施工技术规范》SDJ 212—831、洞口削坡应自上而下进行,严禁上下垂直作业。
同时应做好危石清理,坡面加固,马道开挖及排水等工作。
2、进洞前,须对洞脸岩体进行鉴定,确认稳定或采取措施后,方可开挖洞口。
3、竖井采用自上而下全断面开挖方法时,应遵守下列规定。
⑴必须锁好井口,确保井口稳定,防止井台上杂物坠入井内;⑵涌水和淋水地段,应有防水和排水措施;⑶W、V围岩地段,应及时支护。
4、特大断面洞室(或大断面隧洞),采用先拱后墙法施工时,拱脚开挖应符合下列要求;⑴拱脚线的最低点至下部开挖面的距离,不宜小于1.5m;⑵拱脚及相邻处的边墙开挖,应有专门措施。
5、进行爆破时,人员应撤至受飞石、有害气体和爆破冲击波的影响范围之外,且无落石威胁的安全地点。
单向开挖隧洞,安全地点至爆破工作面的距离,应不少于200m。
6、相向开挖的两个工作面相距30m放炮时,双方人员均须撤离工作面;相距15m时,应停止一方工作单向开挖贯通。
竖井或斜井单向自下而上开挖,距贯通面5m时,应自上而下贯通。
7、采用电力引爆方法,装炮时距工作面30m以内,应断开电流,可在30m以外用投光灯照明。
锚固与支护《水工预应力锚固施工规范》SL 46-941、预应力锚束永久性防护涂层材料必须满足以下各项要求:⑴对预应力钢材具有防腐蚀作用;⑵与预应力钢材具有牢固的粘结性,且无有害反应;⑶能与预应力钢材同步变形,在高应力状态下不脱壳、不脆裂;⑷具有较好的化学稳定性,在强碱条件下不降低其耐久性。
2、锚束安放后,应及时进行张拉和作永久防护。

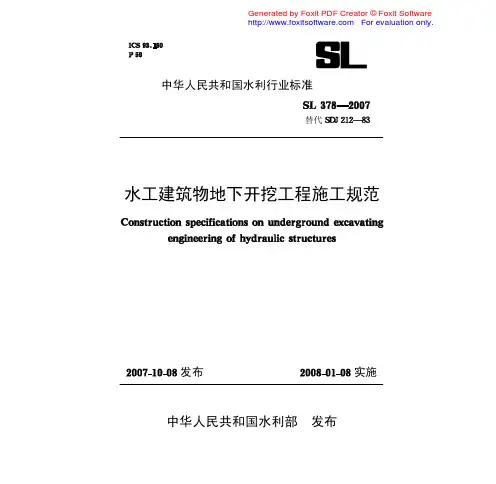

中华人民共和国水利行业标准替代水工建筑物地下开挖工程施工规范发布实施中华人民共和国水利部发布中华人民共和国水利部关于批准发布水利行业标准的公告年第号中华人民共和国水利部批准等前言年水利部建设与管理司以建管综便字第号文下达了对修订后的标准定名为地下工程开施工期安质量检查与验收本标准修订后软岩洞并对测量做了较大调本标准对原标准条进行了修改增加条保留取消本标准共章条和本标准所替代标准的版本为本标准批准部门中华人民共和国水利部本标准主持机构水利部建设与管理司本标准解释单位水利部建设与管理司本标准主编单位中水东北勘测设计研究有限责任公司本标准参编单位新疆额尔齐斯河流域开发工程建设管理局中水北方勘测设计研究有限责任公司辽宁省水利水电勘测设计研究院新疆水利水电勘测设计研究院发行单位中国水利水电出版社本标准主要起草人赵长海林淀翔齐志坚崔金铁周小兵章跃林刘永林赵永君杨明刚贺建国杜国文李文新王晓全陈永彰伍志刚任金明陈立秋李伯昌本标准审查会议技术负责人李其友本标准体例格式审查人陈登毅目次总则引用标准测量一般规定竖井与斜井开挖特大断面洞室开挖特殊部位开挖软岩洞段开挖不良地质条件洞段开挖施工支洞钻孔爆破设计钻孔爆破作业爆破试验与监测掘进机开挖一般规定掘进机选择掘进机开挖作业衬砌施工出渣与运输一般规定有轨出渣运输无轨出渣运输竖井出渣运输临时支护一般规定锚喷支护软岩洞段的临时支护不良地质条件洞段的临时支护施工期安全监测通风与防尘卫生标准通风防有害气体辅助工程供风供水与排水供电与照明其他辅助设施安全施工一般规定爆破开挖的安全规定出渣运输的安全规定支护施工的安全规定质量检查与验收资料岩土分级附录围岩工程地质分类附录有关控制测量误差计算的规定光面爆破与预裂爆破参数附录有关爆破监测方法的规定标准用词说明总则提高地下本标准适用于水利水电工程中置于地下的各种水工建筑地下开挖工程的开挖施工应遵守洞室形状当采用钻孔爆地下开挖工程施工前监理单位应向施工单位提供设计组织技术交底应由地质专业人员及时进行施工地质工作如实际地质情况与设计应施工单位应在合同规定的区域内制定环境保护和水土保持措施开展以指导以保证地下工程的地下开挖工程施工除应遵守本标准规定外尚应遵守引用标准本标准引用下列标准的相关条文作为本标准的相应内容地质地下开挖工程施工前建设单位或监理单位应向施工单位提供下列工程地质与水文地质资料浅埋与傍山出口边坡和高水头压力管道地段山体的稳定膨胀和规主应力方向及与地下洞室轴线的相互关系并评价施工方法对围岩稳定性根据岩性及其物理力学性质按附录确定岩石级别根据附录应做好下列施工地质工作地质编录和测绘工作及时分析监测资料进行围岩稳定施工单位应根据地质条件和设计要求制定开挖和支护方若围岩条件与原勘察结果有较必要时还应进施工单位应根据调整施工方案进行地质预报并根据必要时监理单位可组织相关单位对安出现异常地质变化时施工单位应做好记录施工地质人员应进行详尽的地质测绘与编测量其测量极限误差应符合下列规定贯通测量极限误差应满足表可取表中极限误差的一半并按表其极限贯通误差不大于应把竖井定向作为一个独立因素参与洞外和洞内测量误差在横向和竖向贯通面上的影响可按附录地下洞室开挖之前拟定平面和高程控制略图按表和表所规定的测用附录以洞外控制测量可按下列规定进行洞外平面控制网可布设成测洞外基本导线网的技术要求见附录表按照表洞外各等级测量应按的规定执边角网测量应按的规定二等水准测量应按四等水准测量应按表洞外控制网等级选择边长不大于经论证无法解决施工坐标系应符合下列要求隧洞中点或贯通面应位于高斯正形投影在每个洞口应埋设个平面控制点及平面控制点至少有一个与洞口通视良好定向边和洞口应尽量位于同一高程面宜选择洞口附近的控制点作为进洞的洞口控制点或进洞布设洞口控制并安置强制隧洞施工平面控制网坐标系统宜与规划设计阶段的坐标系统一致也可根据需要建立与规划设计阶段的坐标系统有换算施工高程系统应与规划设计阶段的高程系洞内控制测量可按下列规定执行洞内平面控制测量宜布设光电测距导线导线可分为基其技术要求见附录洞内基本导线网和水准网的等级可根据隧洞相向开挖长度按照表表洞内控制网等级选择钻孔爆破法开挖宜每隔左右设置一点掘进机开挖宜根据激光导向基本导线光电测距边长应进行对向观测乘洞内基本导线应进行两导线点的两组坐标值误差不应大于中误差的若只进行一组观可将两条导线连接成闭合导及时算并进行轴线偏洞轴线水平偏差限值应小于表洞内高程应以洞口基本水准点为起算点引测至洞内洞洞内水准测量应通过往返观测或通过并认真做好中线桩点高程的测量与洞底高程偏差极限值应小于表可使用钻机钻超前探孔或开挖导洞并通过这个探孔或导洞与两洞口的地面基本控制点经统一平差后进行以防点位变细部放样轮廓点相对于洞轴线的点位中误差开挖轮廓线不大于允许欠混凝土衬砌立模点不大于钻孔爆破法开挖施工测量应遵守下列规定直线段采用两吊线的间距不应小于延伸长度应小于开挖过程中宜在洞内安置激光准直对分层开挖的地下厂房等大断面洞室在腰线和中线应以贯通后经调整配赋的洞起拱线和边墙的设计位并计算工直线段断面间距为曲线段断面间距为对结构变断面测点相对于洞室轴线的测量限差为掘进机开挖施工测量应遵守下列规定首先将洞内基本导线或施工导线的坐标和高程引测至掘进机的激光导向系统以使用双护盾式掘进机施工时开挖与衬砌平行作业可断面测点相对于洞轴线的测量限差斜井开挖放样可用坡面经纬仪直接测定轴线和平行腰各点的垂直角计算式中斜井的设计垂直角激光投点仪或光学开挖轮廓放样点相对于竖井轴线的测量限差为混凝土衬砌轮廓放样点相对于竖井轴线的测量限差为应根据需要及时在两侧墙上埋设一定数量的铜质地下工程竣工时应提交下列测量资料洞轴线控制点与控制网联测的平差资料及进洞关系平纵横断面图和竣工开挖一般规定地下开挖工程开工前施工单位应编制地下开挖工程施监理单位发布开工令后方可地下开挖工程施工组织设计应包括下列内容地下洞室规模可根据地下洞室开挖尺寸和断面大小划分为特小断面面积小于或跨度小于小断面面积为或跨度为中断面面积为或跨度为大断面面积为或跨度为特大断面面积大于或跨度大于地下洞室按照倾角可划分为竖井等三种类型其划分原则为倾角小于倾角倾角大于支护方施工条件和施工技术水平等因其平洞不应大于竖井不应大于可由监理工程师组织相关地下洞室开挖过程中应根据需要适时采取有效的支护研究开挖缺氧地区及负温条件下的地下洞室开挖应慎重选择施应以机械施工为负温条件下地下洞室开挖宜采用预先贯通导洞法施工地以指导开挖施工和确定加洞口开挖地下开挖工程施工前应对地下洞室洞口岩体稳定性进地下洞室洞口削坡应自上而下分层进行严禁上下垂直应做好开挖及其影响范围内的危石清理和坡顶排应在洞脸上部加当洞口处进洞前应完成洞口排水系统方可地地质条件选择下列方法中断面以下规模洞室其围岩类别为开挖后除进行支每部分开挖后立即进行临时支护可视围岩与临时支护的稳大断面以上宜采用分并根据围岩情况和构造采取应按施工期防洪标准设置围堰或预留岩坎需要采用当进口开挖至接近建基应按的有关规定开挖及平洞开挖在当开挖洞径小于宜采用全断面开挖方法当开挖洞径在及以上时可采用台阶法当开挖断面为中断面以上时宜采用分在应按本标准第节和平洞开挖的循环进尺可根据围岩类别和施工机械等条件选用下列数值循环进尺宜为采用液压单臂或多臂钻造孔时循环进尺宜为循环进尺宜为循环进尺宜为竖井与斜井开挖倾角小于倾角为可采用自上而下全断面开挖或自下而上开倾角大于再自上而下扩挖竖井与斜井采用自上而下全断面开挖时应遵守下列规定并采取措施防止杂物坠对于露天竖井与斜井应设置不小于宽的井台边当竖井深度等于或大于应设置专门运送施深度小于的竖井和倾角大于应设置带防护栏的人行楼梯或涌水和淋水地段开挖一段支护或衬必要时应在采用预灌浆的方法对围岩进行加固后再当采用贯通导井后再自上而下进行扩大开挖时除应遵守本标准还应满足下列条件直径不小于应采取有效措施在斜井与平洞连接应将连接段加固后再在类围岩中开挖小断面竖井爬在钻孔精度能满足要求的情况下分在可采用先挖导井再自上而下扩大开挖的施工方法导井断面宜为导井开挖可选择下列方法施工普通法即自上而下开挖使用卷扬机提升出渣适用于深度小于的导井开挖亦可用于围岩稳定性即自下而上搭设排架或在洞壁上安装锚杆形适用于围岩稳定深度小于深孔爆破法分段爆破法适用于深度小于吊罐法适用于深度为其中心孔的偏斜率不应大于爬罐法适用于深度不小于反井钻机法深度小于倾角不小于特大断面洞室开挖对于开挖跨度大于开挖高度大于的特大断面施工单位应根据有关资料并制定切实可行的安全保其分层数施工机械性分层开挖高度可取最大不宜超过应适当减小分层开地下厂房宜采用自上而下逐层开挖的程序施工各层的开挖应遵守下列原则顶部宜采用先开挖导洞导洞的位置拱部应在按设计要求加固完成后各层开挖宜采用在可采用先拱后墙法施工采用先拱后墙法开挖时应拱脚下部的岩体开挖应符合下列条件拱脚下部开挖面至拱脚线最低点的距离不应小于顶拱混凝土衬砌强度不应低于设计强度的与特大断面洞室交叉的洞口宜在特大洞室开挖前完成应根据地质情况确定支宜采取间隔特殊部位开挖拱脚及属特殊部位的开挖开岩壁吊车梁开挖应严格控制开挖岩面的起伏差如开挖岩面的起伏差不符合设计要求以改善结合支护长但不应小于保护层厚度不宜小于岩壁吊车梁最低点距所在开挖层面的高度宜控制在在特殊部位开挖施工过程中应在有代表性的部位布置软岩洞段开挖在岩石饱和单轴抗压强度低于的软岩和岩石饱和单轴抗压强度低于其开挖方采用不扰动围岩或少扰动围岩的开挖在软岩洞段采用爆破方法开挖时应进行专门的爆破设尽可能的减少爆破对围岩的扰动人工修整轮廓面软岩洞段开挖进尺不宜超过极软岩洞段开挖进尺不宜超过软岩和极软岩洞段应采用分部开挖分部开挖面沿洞轴线的距离宜为支护应视围岩变形大小在设计开开挖前应进行超前支护在应布开挖循环应根据开挖与一次支护后围岩稳定情况确定永久衬砌不良地质条件洞段开挖地下水应制定专项保证安支护完成后方可进行下一循环或下分部方法可然稳定程度采取下列工程措施当隧洞穿过岩溶洞穴架桥等方式通过破碎充填物时洞身部位可按当洞穴中有地下水时洞穴之间地下必要时可采用应采用逐渐卸荷的方法施工其具体措施为设计洞室开挖形状采以改善洞室周边的应减缓应力释放量值避免应力突然经常喷雾洒水钢纤维喷射混凝土或树脂纤维地下水位及补给来源引等技术措施可采用在掌子面或涌水将水集中引排对围岩进行灌浆采用预灌浆阻水方案时应遵守下列规定预灌浆效果可用单位透水率或岩体声波波速和胶结的岩早衬砌爆破药量应通过其阻浆段长度应根据灌浆压施工单位应立即按施工预案采取加固抢险迅速制止塌方监理工程师应立即组织施处理塌落物未将洞室堵塞时当确认宜采用管棚或管棚加注浆等方应首先加固好地表塌方区域周围岩对塌落物应进行灌浆固有地下水活动的地段施工支洞施工道路布置及施工机械并应遵守下列规定支洞的间距宜小于高差宜小于可在洞口附近设置施工应利用永久隧洞作为施工支洞或从永久隧洞内分岔设置施工支洞各种管线布置及每左右宜布置一个错必须斜交时其交角不应小于支洞应以除应遵守本标准还应遵守下列规定斜井的倾角不宜大于下水平段长度不宜小于当布置在隧洞的一与隧洞的净距宜为斜井的一侧应设置宽度不小于以保证围岩可设置与主洞平行的施工支洞地质等条件限制无法采用其他施工支洞的长当隧洞穿过不良地质地段或因处理塌方需设置绕过该段与主洞平行的施工支洞可按下列原则布置与主洞的中心距不宜小于倍主洞直径支洞底应低于主洞底横通道间距应按施工需要一般情况下不宜小于钻孔爆破钻孔爆破设计必须遵守地下洞室设计轮廓线的开挖应采用光面爆破或预裂爆开挖施工前爆破参数可采用爆破器材性能及钻孔爆破设计应包括下列内容掏槽方式钻孔机具若采用中空直眼掏槽时应尽量加大空眼直径和深度及角度孔深应根据钻孔角度钻孔方向可按平装药量任一炮孔装药量所引起的爆破裂隙伸入到岩体的影响带不应超过周边孔爆破产生的影响特别是周边孔应选用低爆速炸药或采用起爆方式及顺序应使每段爆破独立作浅埋隧洞或附近有重并进行爆破震动应根据地质条件和实际爆破钻孔直径不宜大于深孔梯段爆钻孔直径不宜大于应按设计要求进行专项钻孔宜采用深孔台阶钻孔爆破其钻孔爆破设计应满足下列要求按围岩和建筑物的抗震要求其单孔药量不应超过允许值并采用爆破石渣的块径大小和爆堆钻孔爆破作业开挖循环进尺可按本标准钻孔质量应符合下列要求腰线及孔位轮廓线确周边孔沿轮廓线调整的范围和掏槽孔的孔位偏差不宜大钻孔过程中应经常进行检应由取得爆破员引爆方法可按下列情况确定在杂散电非电毫可按下列标准检验炮孔痕迹保存率完整岩石等于或大于较完整和完整性差的岩石不小于较破碎和破碎岩石不小于相邻两茬炮之间的台阶或预裂爆破的最大外斜值应小于爆破试验与监测地选择下列项目和内容对于小型工程爆破试验所使用的仪器特大断面洞室和地下洞室群在施工过程中应开展爆破爆破监测可采用宏观调查与仪器监测相结合的方法其主要内容为爆破监测方法应按附录的规定监测结果应作为工程竣工验掘进机开挖一般规定宜采用全断面岩石掘进机开挖开挖直径为掘进长度不小于岩石单轴饱和抗压强度小于采购掘进机时应向掘进机制造厂商提供详细的地质资开始掘进之前施工单位应根据建设单位提供的地质资料和设计文件编制施工组织计划并应根据可能遇到的不良地质参与掘进机操作和相应管理的人员其专业组成应配套掘进机选择宜采用开敞式掘进机开挖中等坚硬或软弱的岩体中宜采用双护盾式掘进机开挖在砂层或饱和土层中全断面岩石掘进机的性能应满足下列要求并能及时纠应具有数据采集系统记录掘进机工作应具有超前钻探功能超前钻探深度宜不小于以保证掘进机能应具有调节开挖直径的功能隧洞开挖洞径仍能控制在设计允许误差掘进速度等便于运输和并应配备清除洞壁钢拱架应配备便于管同时还应配备充填衬砌和回掘进机使用的刀具及易损件应有充足的储掘保养等掘进机开挖作业运转正常后每天开始掘进每周还应对主要拆卸洞室或超过一定长度并应满采用掘进机开挖洞轴线的水平允许偏差为隧洞开挖轮廓线的允许施工单位应对开挖后的实际断面尺寸进行跟踪测量对施工单位每天应填写反映掘进机工作情况的日报表日高程和洞轴线偏差的检查开挖洞段的地质条件所遇到的特殊地质问题并出具应通过与掘进机配套的出渣系统送出渣设备的输送能力应满足掘进机最大生产能力的要工作面附近的风速应不低于其他要求应符合本标准衬砌施工应根据围岩地质条件通过技喷射混凝土也可采用预制钢筋混凝土采用现浇混凝土衬砌的隧洞衬砌应在隧洞贯通后或掘的规定执衬砌施工应按钢筋网喷射混凝土衬砌时衬衬砌设计与施工应按和管片结构应进行专门设计验收合格后可按下列要求控制管片周边的内侧应敷设膨胀性或复合性橡胶止水条必管片接缝应用不低于管片强度等级的聚回填灌浆应在预制混凝土管片与围岩的缝隙中充填符合粒径为灌浆材料宜选用强度级别不低于硫酸根离子超标的地下水地段应选用抗硫酸盐水泥或采取其他回填灌浆天结石强度等级应大于渗透系数应小于灌浆工作实施之前应进行现场灌浆试验根据试验结果灌浆应采用钻孔注浆的方式对灌浆效果进行每每组不宜少于其中检查方法为向钻孔内注入水灰比为在规定压力下初始内注入量不超过出渣与运输一般规定有轨出渣运输和无轨装渣有轨运输等几种应按照已确定的施工方法和施工技术措施选石渣的堆放应遵循下列原则场地容量应满足石渣堆放需要弃渣场地的选择与弃渣的堆放应遵循下列原则有条抬高河水位和恶化水流条件若利用溪沟弃渣弃渣场应保持自身稳定并应做好排水必要时应分层明显的安全标志有轨出渣运输小断面洞室出渣当使用机车牵引时采用装岩机装渣时调车设施亦连其洞外应根机车在洞内行驶的时速不宜大于调车或在人员时速应小于道岔或视线不时速不应大于列车间距不应小于并须减速慢列车倒退行驶时应鸣号鸣号间隔时间不应大于无轨出渣运输可采用装载道路最大纵坡应根据运输车辆性能和出渣设备工作条件一般情况下不宜大于最大纵坡限长为会车视距不宜小于局部最大纵坡不宜大于路面应保持平整且有良好的排水设施运输量大的隧供照明线路应布设整齐利用永久性建筑物的混凝土衬砌面作为运输通道时应时速不宜大于竖井出渣运输提升设备的钢丝绳安全系数应符合下列规定吊篮绳其安全系数不应低于其安全系数应为其安全系数不应低于应符合下列条件铺设大于在竖曲线与平直并在适当位置设置能够控制溜车的挡车一般情况下不宜大于斜坡段应设置人行道与安全扶手人行道边缘与车辆外缘的距离不应小于斜井中每间隔斜井若采用泄槽溜渣时并应符合下列规定井深大于井深小于不应超过井深为沿导向设备升降时不应超过井深大于不应超过应有可靠的通信和信号联系信号应过电流和失电压等保险装置及可靠的制动系统深度大于的竖井载人吊罐每应有防止导井堵塞和各项提升设施应经安全部门鉴定并签发合格证后方可临时支护一般规定洞室断面型断面尺寸及开挖方法按施工顺序及支支护类型等因素确稳定性差的围必要时还应采用超前支护现场安全对大断面洞室和特殊部位宜进行长期监施工期的安全监测应按本标准第并尽可能使临时锚喷支护支护参数可按照根据开挖后的围岩稳定状况对变形超限的部位应加强支护其支护型式与参数应根据变形大锚杆的锚固强度及围岩与喷层之间的黏结强度应符合设其整体性应各种支护措施的施工应遵守自钻式锚杆和树脂锚杆时施工队伍水平和经验制并根据的规定制定质量拱架支撑与锚喷联合支护拱开挖方式和围岩稳定条件等因素进拱架支撑间距应根据开挖后围岩条件与开挖循环进尺拱架支撑应沿实际开挖轮廓线紧贴开挖面安装与围岩空隙较大部位应以拱架支撑的安装应符合下列规定每榀拱架支撑拼装后应具有整体性在斜井中安装拱架支撑时应开挖出柱脚平台。

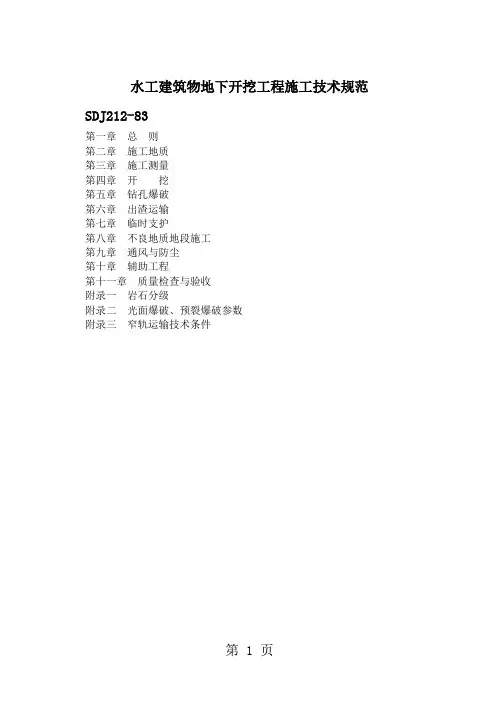

水工建筑物地下开挖工程施工技术规范SDJ212-83第一章总则第二章施工地质第三章施工测量第四章开挖第五章钻孔爆破第六章出渣运输第七章临时支护第八章不良地质地段施工第九章通风与防尘第十章辅助工程第十一章质量检查与验收附录一岩石分级附录二光面爆破、预裂爆破参数附录三窄轨运输技术条件第 1 页中华人民共和国水利电力部关于颁发《水工建筑物地下开挖工程施工技术规范》的通知(83)水电水建字第3号为了加强技术管理,提高工程质量,更好地进行水利水电工程建设,我部组织有关单位对一九六三年颁发的《水工建筑物地下开挖工程施工技术试行规范》进行了修订。
修订后的规范定名为《水工建筑物地下开挖工程施工技术规范》SDJ212-83,现予颁发,自一九八三年八月一日起执行,原试行规范同时作废。
各单位在执行本规范过程中,要注意总结经验,积累资料,如发现问题,请将意见和有关资料送水利电力部水利水电建设总局。
一九八三年二月八日第一章总则第1.0.1条本规范适用于水工建筑物地下开挖工程钻孔爆破法施工。
当采用掘进机等其它方法施工时,应参照本规范,另做补充规定。
第1.0.2条地下建筑物的施工,应坚持科学态度,正确处理安全、质量、进度和经济的关系。
第1.0.3条开工前,设计单位应向施工单位提供设计文件和施工图纸,并进行技术交底;施工中,应及时地进行工程地质和水文地质的预测、预报工作。
如实际情况与设计条件不符时,应及时修正设计,重大设计修改时,须报请上级主管单位批准。
第1.0.4条施工单位应按照已批准的设计文件、施工图纸和本规范施工。
开工前,应根据自然特点,结合本单位情况编制施工技术措施计划;施工中,应严格执行技术、经济、质量责任制,加强技术管理,做好原始资料记录、整理和工程总结工作。
第l.0.5条施工单位应贯彻安全生产、预防为主的方针。
根据国家有关规定,制定安全技术措施,并对施工人员进行安全教育。
施工中,应认真执行安全操作规程,严格遵守劳动保护法令和卫生标准,不断改善劳动条件,做到文明施工,防止伤亡事故和职业病的发生。
2024年一级建造师之一建水利水电工程实务真题精选附答案单选题(共40题)1、蓄水安全鉴定,由()负责组织实施。
A.项目法人B.总监理工程师C.业主D.安全行政主管部门【答案】 A2、根据《水利工程建设项目档案管理规定》(水办[2005]480号),水利工程档案的保管期限分为(),其中长期档案的实际保存期限,不得短于()。
A.永久和长期两种,50年B.永久和长期两种,30年C.永久、长期、短期三种,工程实际寿命D.永久、长期、短期三种,70年【答案】 C3、某基坑地下含水层为颗粒较粗的砂砾地层,施工期降低其地下水位宜采用()排水法。
A.管井B.真空井点C.喷射井点D.电渗井点【答案】 A4、水库水位和隧洞闸门开度保持不变时,隧洞中的水流为()。
A.恒定流B.均匀流C.层流D.缓流【答案】 A5、粗骨料的最大粒径不应超过钢筋净间距的()。
A.1/4B.1/2C.2/3D.1倍【答案】 C6、在碾压土石坝坝面作业中,取代表性试样进行室内物理力学性能试验,应取代表试样的总数为()。
A.少于30个B.不少于30个C.少于20个D.不少于20个【答案】 B7、当水利工程建设项目初步设计静态总投资超过已批准的可行性研究报告估算验静态总投资达10%时,则需()。
A. 提出专题分析报告B. 重新编制初步设计C. 调整可行性研究投资估算D. 重新编制可行性研究报告【答案】 A8、某水利工程所在河道的河床宽、流量大,且有通航要求,该工程施工宜采用的导流方式为()。
A.隧洞导流B.分期导流C.明渠导流D.涵管导流【答案】 B9、通用硅酸盐水泥的初凝时间不得早于()。
A.30minB.45minC.60minD.120min【答案】 B10、省级人民政府能源主管部门对符合竣工验收条件的水电工程应颁发()。
A.竣工验收证书B.竣工证书C.完工证书D.竣工验收鉴定书【答案】 A11、型号为20Sh-19的离心泵,其进口尺寸为()英寸。
2024年一级建造师-水利水电工程管理与实务考试历年真题摘选附带答案第1卷一.全考点押密题库(共100题)1.(单项选择题)(每题1.00 分) 对于混凝土重力坝溢流面高程放样的精度,一般应()。
A. 与平面位置放样的精度相一致B. 大于平面位置放样的精度C. 小于平面位置放样的精度D. 要求较低,主要防止粗差的发生2.(多项选择题)(每题2.00 分) 进行枢纽布置和坝址、坝型选择时应考虑的影响因素主要有()。
A. 地质条件B. 地形条件C. 工程级别D. 施工条件E. 建筑材料3.(单项选择题)(每题1.00 分)下列指标中,不属于施工导流围堰级别确定依据的是()。
A. 保护对象B. 失事后果C. 洪水标准D. 导流建筑物规模4.(单项选择题)(每题1.00 分) 根据《水利水电建设工程蓄水安全鉴定暂行办法》的规定,水库蓄水安全鉴定由( )负责组织实施。
A. 项目法人B.施工单位C. 水行政主管部门D. 运行管理单位5.(单项选择题)(每题1.00 分) 在明渠水流中,当水深小于临界水深,佛汝德数大于1的水流,称为()。
A. 层流B. 紊流C. 缓流D. 急流6.(单项选择题)(每题1.00 分) 某水工地下洞室倾角为38°,则其属于()。
A.平洞B. 斜井C. 竖井D. 深井7.(单项选择题)(每题1.00 分) 碾压混凝土坝施工时应采用()。
A. 通仓薄层浇筑B. 竖缝分块C. 斜缝分块D. 错缝分块8.(单项选择题)(每题1.00 分) 可适应各种地形条件,便于控制开挖面的形状和规格的爆破方法是()。
A.浅孔爆破法B. 深孔爆破法C. 洞室爆破法D. 光面爆破法9.(单项选择题)(每题1.00 分) 适用于岸坡平缓或有一庠貝有较宽的台地、垭口或古河道地形的导流方法是()导流。
A. 束窄河床B. 明渠C. 涵管D. 隧洞10.(多项选择题)(每题2.00 分) 骨料料场规划的原则包括()。
XXXX固工程
工程建设标准强制性条文自查检查表(施工单位用)
核查表(监理单位用)
XXX公司
XXX部
第二篇水利工程施工7、土石方工程
7-1、开挖
7-2、锚固与支护
7-3、疏浚与吹填
8、混凝土工程
9、灌浆工程
第三篇劳动安全与卫生10、劳动安全
11、卫生
第四篇水利工程验收
12、质量检查
13、验收
填表说明:“检查结果”应逐个条款进行评价,Y 表示“符合”,N 表示“不符合”,N/A 表示“不适用或未检查”。
当用N 表示时必须同时在“检查说明”中详细描述,同时填写附件作为原始资料。
施工单位用时的落款形式:
自查部门:代表人:
技术负责人:时间:
监理单位用时的落款形式:(也适用于自查以外的单位核查)
被检单位名称:代表人:
检查专家:检查日期:
另:从综合内容来看,核查主要分为2个部分,一个是对施工方案的审查,一个是对施工行为的审查。
由此,采用一个整体的文件,显然是不够严谨的,要么存在形式主义,要么存在事后检查,因为施工是一个持续的过程,不是哪一天查了就过去了,所以,要真实、完善,落到实处,需采用卡片式审查,把各类问题进行单独列表,单独审查;同时,把文件审查与行为检查各自分开,对文件审查的详细其文件名称编号;对行为检查的详细其现场影像资料。

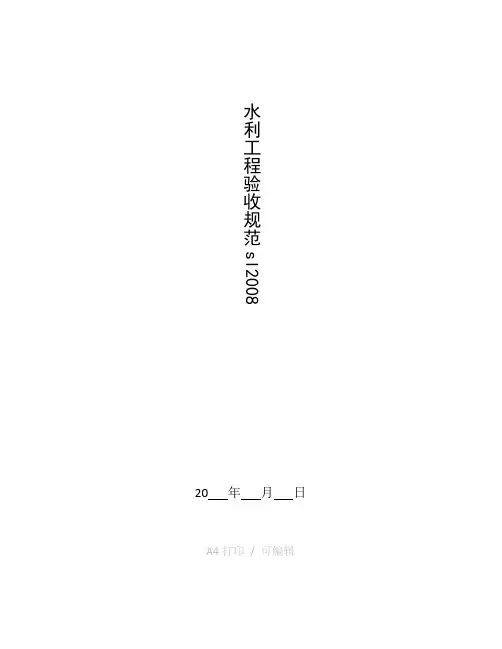

水利工程验收规范sl2008 20 年月日A4打印/ 可编辑第二部分工程建设标准强制性条文摘编(水利工程施工及验收部分)1 土石方工程1-1 开挖1-1-1《水工建筑物岩石基础开挖工程施工技术规范》SL47—94a) 1.0.8 严禁在设计建基面、设计边坡附近采用洞室爆破法或药壶爆破法施工。
b) 2.1.2 未经安全技术论证和主管部门批准,严禁采用自下而上的开挖方式。
1-1-2 《水工建筑物地下开挖工程施工规范》SL378—2007a) 5.2.2 地下洞室洞口削坡应自上而下分层进行,严禁上下垂直作业。
进洞前,应做好开挖及其影响范围内的危石清理和坡顶排水,按设计要求进行边坡加固。
b) 5.5.5 当特大断面洞室设有拱座,采用先拱后墙法开挖时,应注意保护和加固拱座岩体,拱脚下部的岩体开挖,应符合下列条件:1 拱脚下部开挖面至拱脚线最低点的距离不应小于1.5m。
2 顶拱混凝土衬砌强度不应低于设计强度的75%。
c)11.2.8 对存在有害气体,高温等作业区,必须做专项通风设计,并设置监测装置。
d)12.3.7 洞内供电线路的布设应符合下列规定:3 电力起爆主线应与照明及动力线分两侧架设。
e)12.4.5 洞内电、气焊作业区,应设有防火设施和消防设备。
f)13.2.6 当相向开挖的两个工作面相距小于30m或5倍洞径距离爆破时,双方人员均应撤离工作面;相距15m时,应停止一方工作,单向开挖贯通。
g)13.2.7 竖井或斜井单向自下而上开挖,距贯通面5m时,应自上而下贯通。
h)13.2.10 采用电力起爆方法,装炮时距工作面30m以内应断开电源,可在30m 以外用投光灯或矿灯照明。
1-2 锚固与支护1-2-1 《水工预应力锚固施工规范》SL46—94a)8.3.2 张拉操作人员未经考核不得上岗,张拉时必须按规定的操作程序进,行严禁违章操作。
1-2-2 《水利水电工程锚喷支护技术规范》SL377—2007a)9.1.17 竖井或斜井中的锚喷支护作业应遵守下列安全规定:1 井口应设置防止杂物落入井中的措施。

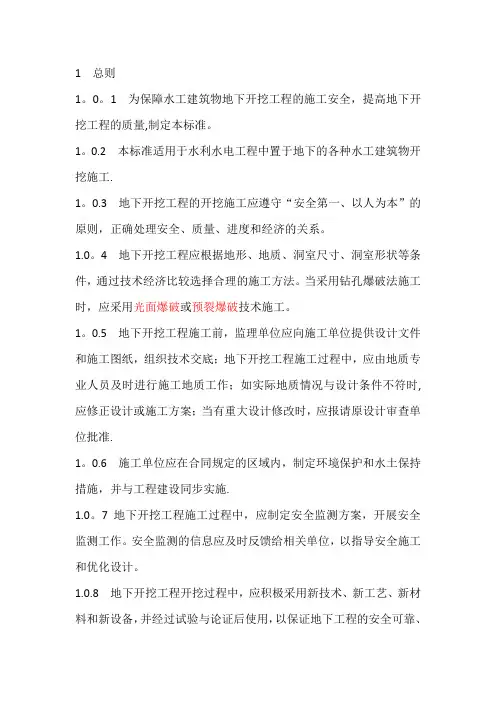

1 总则1。
0。
1 为保障水工建筑物地下开挖工程的施工安全,提高地下开挖工程的质量,制定本标准。
1。
0.2 本标准适用于水利水电工程中置于地下的各种水工建筑物开挖施工.1。
0.3 地下开挖工程的开挖施工应遵守“安全第一、以人为本”的原则,正确处理安全、质量、进度和经济的关系。
1.0。
4 地下开挖工程应根据地形、地质、洞室尺寸、洞室形状等条件,通过技术经济比较选择合理的施工方法。
当采用钻孔爆破法施工时,应采用光面爆破或预裂爆破技术施工。
1。
0.5 地下开挖工程施工前,监理单位应向施工单位提供设计文件和施工图纸,组织技术交底;地下开挖工程施工过程中,应由地质专业人员及时进行施工地质工作;如实际地质情况与设计条件不符时,应修正设计或施工方案;当有重大设计修改时,应报请原设计审查单位批准.1。
0.6 施工单位应在合同规定的区域内,制定环境保护和水土保持措施,并与工程建设同步实施.1.0。
7 地下开挖工程施工过程中,应制定安全监测方案,开展安全监测工作。
安全监测的信息应及时反馈给相关单位,以指导安全施工和优化设计。
1.0.8 地下开挖工程开挖过程中,应积极采用新技术、新工艺、新材料和新设备,并经过试验与论证后使用,以保证地下工程的安全可靠、技术先进、经济合理。
1.0.9 地下开挖工程施工,除应遵守本标准规定外,尚应遵守国家和水利行业现行有关标准的规定。
3 地质3.0。
1 地下开挖工程施工前,建设单位或监理单位应向施工单位提供下列工程地质和水文地质资料:1 工程区域内的地形、地貌条件,过沟地段、浅埋与傍山洞室、地下洞室进出口边坡和高压水头管道地段山体的稳定条件.2 地层岩性及其产状,特别是松散、软弱、崩解、膨胀和易溶岩层的分布和其物理力学性质。
3 主要断层、破碎带和节理裂隙密集带的位置、产状、规模、性状及其组合关系.4 地下水类型、含水层分布、水位、水质、水温、涌水量、补给来源、动态规律及其对地下建筑物和开挖施工的影响。
水工建筑物地下开挖工程施工规范
一、技术要求
1. 地下开挖前要尽量保护施工地点周围环境,在开挖时要做好疏散,防震、防护和
安全措施。
2. 地下开挖前要根据施工图纸要求进行前期调研,找出施工图纸中不明确的地方,
明确施工要求,施工的深度和尺寸等。
3. 地下开挖场地要合理确定,设置封堵线,划分施工地点。
4. 地下建筑施工实行分站和分部制,施工单位要预留足够的开销,以应付可能出现
的偏差。
5. 地下开挖须严格按照施工图纸要求来进行,精确测量,垂直平整,以保证体积大
小不超过规定。
6. 在地下开挖过程中要加强施工大小技术管理,生产安全管理,施工质量检查,定
量检查合格方可进行下一步工作。
7. 地下开挖完毕后,要进行收尾工作,安排院口和地下设备到期,以便后期施工施工。
二、安全措施
1. 在开挖前,要根据开挖范围和地形对施工重点部位进行安全分析,以确定岩土性质、地层变形、地震动、排水条件等。
2. 对于特殊的岩土和水文条件,有必要进行地质勘探,及时发现不稳定因素,制定
相应的安全防护措施。
4. 在开挖作业过程中,要严格执行工程安全技术规范,定期检查和维修各施工设备;严格约束行规,加强施工现场管理,防止安全事故发生。
5. 地下开挖工程施工中,发现地震和水水文情况等特殊情况时,应及时报告施工经理,并进行防护措施;对于出现的突发事件,要迅速采取措施。
6. 施工过程中要加大安全防护措施,非当班施工人员禁止靠近施工现场,特殊地层
要加强施工安全技术指导。
**电站工程地下洞室开挖施工技术要求1、适用范围本施工技术要求适用于**电站引水隧洞、调压井、压力管道斜井及上、下平段及调压井永久交通洞等地下洞室的开挖施工。
2、引用标准(1)《水工建筑物地下开挖工程施工技术规范》DL/T5099-1999;(2)《水工隧洞设计规范》SL279-2002;(3)《爆破安全规程》GB6722-86;(4)《锚杆喷射砼支护技术规范》GB50086-2001;(5)《水电水利工程锚喷支护施工规范》DL/T 5181-2003;(6)《水利水电工程施工测量规范》SL52-93;(7)《水利水电基本建设工程单元工程质量等级评定标准(一)》(试行)SDJ249-88。
3、主要技术要求3.1 各地下洞室的断面参数表3.1各地下洞室的断面参数3.2贯通测量的容允误差1、施工单位应负责地下洞室贯通测量的技术设计和贯通测量。
2、贯通测量容允误差应满足表3-2的规定。
表3-2 贯通测量容允误差极限误差值注:(1)相向开挖长度包括支洞长度在内;(2)如果通过曲线隧洞贯通时,纵向误差应提高到横向误差要求执行。
(3)计算贯通误差时,可取表3-1中极限误差的一半作为面上的容许中误差,应按《DL/T5099-1999表5.0.2-2贯通中误差分配值的原则进行分配。
(4)对于上下两端相向开挖的竖井,其极限贯通误差不应大于±200 mm。
3.3 洞室开挖不应欠挖,应尽量减少超挖。
平均径向超挖值,平洞不大于20cm,斜井、竖井不大于25cm。
因地质原因产生的额外超挖值,由监理工程师会同设计单位根据地质条件与施工单位商定。
3.4 不同断面或衬砌型式之间应设置过渡段,有压隧洞过渡段的园锥角宜采用6°~15°,过渡段长度不应小于1.5倍洞径(或洞宽),并应满足设计要求。
隧洞开挖过程中应尽量满足上述要求,减少衬砌工作量。
3.5 隧洞(含施工支洞)进出口位置较低时,应按相应防洪标准(5年或10年重现期全年洪水)设置挡水建筑物,其型式应根据地形条件、工程规模等因素选择。
水工隧洞超挖回填混凝土相关规范篇一:水工建筑物地下开挖工程施工规范1 总则1.0.1 为保障水工建筑物地下开挖工程的施工安全,提高地下开挖工程的质量,制定本标准。
1.0.2 本标准适用于水利水电工程中置于地下的各种水工建筑物开挖施工。
1.0.3 地下开挖工程的开挖施工应遵守“安全第一、以人为本”的原则,正确处理安全、质量、进度和经济的关系。
1.0.4 地下开挖工程应根据地形、地质、洞室尺寸、洞室形状等条件,通过技术经济比较选择合理的施工方法。
当采用钻孔爆破法施工时,应采用光面爆破或预裂爆破技术施工。
1.0.5 地下开挖工程施工前,监理单位应向施工单位提供设计文件和施工图纸,组织技术交底;地下开挖工程施工过程中,应由地质专业人员及时进行施工地质工作;如实际地质情况与设计条件不符时,应修正设计或施工方案;当有重大设计修改时,应报请原设计审查单位批准。
1.0.6 施工单位应在合同规定的区域内,制定环境保护和水土保持措施,并与工程建设同步实施。
1.0.7 地下开挖工程施工过程中,应制定安全监测方案,开展安全监测工作。
安全监测的信息应及时反馈给相关单位,以指导安全施工和优化设计。
1.0.8 地下开挖工程开挖过程中,应积极采用新技术、新工艺、新材料和新设备,并经过试验与论证后使用,以保证地下工程的安全可靠、技术先进、经济合理。
1.0.9 地下开挖工程施工,除应遵守本标准规定外,尚应遵守国家和水利行业现行有关标准的规定。
3 地质3.0.1 地下开挖工程施工前,建设单位或监理单位应向施工单位提供下列工程地质和水文地质资料:1 工程区域内的地形、地貌条件,过沟地段、浅埋与傍山洞室、地下洞室进出口边坡和高压水头管道地段山体的稳定条件。
2地层岩性及其产状,特别是松散、软弱、崩解、膨胀和易溶岩层的分布和其物理力学性质。
3主要断层、破碎带和节理裂隙密集带的位置、产状、规模、性状及其组合关系。
4地下水类型、含水层分布、水位、水质、水温、涌水量、补给来源、动态规律及其对地下建筑物和开挖施工的影响。
水工建筑物地下开挖工程施工规范篇一:最新水利工程规范目录1、《水利水电工程施工测量规范》SL52-932、《疏浚工程施工技术规范》SL17-90 JTJ319-993、《水工碾压混凝土施工规范》SL53-94 DL\T5112-20094、《水利水电工程混凝土防渗墙施工技术规范》SLl74-96 DLT5199-2005、《堤防工程施工规范》SL260-986、《水利水电工程施工规范》 SL303-20047、《水工建筑物水泥灌浆施工技术规范》SL62-94 DLT5148-20128、《水电水利工程工程量计算规定》SL328-20059、《水工金属结构焊接通用技术条件》SL36-200610、《水工金属结构防腐蚀规范》SL105-200711、《水工建筑物岩石基础开挖工程施工规范》SL47-94DL/T5389-200712、《水工建筑物地下开挖工程施工规范》SL378-2007DL/T5099-199913、《塑料管材尺寸测量方法》GB8806-8814、《建设工程施工现场供用电安全规范》GB50194-9315、《水工建筑物岩石基础开挖工程施工技术规范》DL/T5389-200716、《水工混凝土施工规范》DL/T5144-200117、《水工混凝土砂石骨料试验规程》DL/T5151-200118、《水电水利工程模板施工规范》DL/T5110-201319、《水工混凝土钢筋施工规范》DL/T5169—200220、《水工混凝土外加剂技术规程》DL/T5100-199921、《水利水电基本建设工程单元工程质量等级评定标准》DL/T5113.1-200522、《水利水电工程管理技术术语》SL570-201323、《水利水电工程土工试验规程》DL/T5355-200624、《土工试验规程》SL237-199925、《水利水电工程岩石试验规程》SL264-200126、《水工混凝土试验规程》SL352-200627、《水利水电工程施工质量检验与评定规程》SL176-200728、《水利水电建设工程验收规范》 SL223-200829、《堤防工程施工质量评定与验收规程(试行)》SL239-199930、《砌体结构工程施工质量验收规范》GB 50203-2011篇二:水工建筑物岩石基础开挖工程施工技术规范水工建筑物岩石基础开挖工程施工技术规范SL 47-94条文说明目录修订说明1 总则2 开挖、排水和出渣运输3 钻孔爆破4 基础检查处理与验收附录A 判断爆破破坏或基础岩体质量的标准附录B 质点振动速度传播规律的经验公式附录C 新浇筑大体积混凝土基础面上的安全质点振动速度修订说明1983年以来,在水工建筑物岩石基础开措施工中,梯段爆破和预裂爆破等先进的爆破技术取得了较大的发展和推广应用,高边坡的开挖也积累了一定的经验,爆破试验和爆破监测在控制开挖质量、保障安全方面所起的作用日益明显,一些爆破观测方法和安全控制标准渐趋成熟,与此同时,爆破材料和施工机械也有了较大发展。
一、单选题【本题型共4道题】1。
坑探工作中水泵的排水能力应大于预测涌水量的()倍,备用水泵比例为1∶1,并设有备用电源。
A.一B.二C.三D.四用户答案:[A] 得分:10.002。
《水工建筑物岩石基础开挖工程施工技术规范》规定:未经安全技术论证和主管部门批准,严禁采用()的开挖方式.A.自后向前B.自前向后C.自上而下D.自下而上用户答案:[D]得分:10.003。
我国的标准包括()A.国家标准、行业标准B.团体标准C.企业标准D.以上所有用户答案:[D]得分:10.004。
具有防洪功能的泄水和水闸系统工作闸门的启闭机应设置().A.应急系统B.应急通道C.备用电源D.应急电源用户答案:[C]得分:10。
00二、多选题【本题型共2道题】1.钻探架设钢索桥应遵守下列规定:()条件下禁止施工架设。
A.五级风以上B.六级风以上C.下雨天D.下雪天E.雾天用户答案:[ABCDE] 得分:20.002.《水利水电工程施工作业人员安全操作规程》规定:下列地区不应设置施工临时设施()。
A.滑坡体危害区B.严重不良地质区C.泥石流区D.山洪灾害区E.沙暴或雪崩可能危害区F.受爆破或其他因素影响严重的区域用户答案:[ABCDEF] 得分:20.00三、判断题【本题型共2道题】1。
《水工建筑物地下开挖工程施工规范》规定:开挖施工时,地下洞室内温度不应高于28℃。
()Y.对N.错用户答案:[N] 得分:10。
002。
水利工程建设强制性条文的内容,是直接涉及人民生命财产安全、人身健康、环境保护、能源和资源节约及其他公众利益的技术条款。
()Y.对N.错用户答案:[N]得分:10。
00。
1 总则【1 】1.0.1 为包管水工建筑物地下开挖工程的施工安然,进步地下开挖工程的质量,制订本尺度.1.0.2 本尺度实用于水利水电工程中置于地下的各类水工建筑物开挖施工.1.0.3 地下开挖工程的开挖施工应遵照“安然第一.以工资本”的原则,准确处理安然.质量.进度和经济的关系.1.0.4 地下开挖工程应依据地形.地质.洞室尺寸.洞室外形等前提,经由过程技巧经济比较选择合理的施工办法.当采取钻孔爆破法施工时,应采取光面爆破或预裂爆破技巧施工.1.0.5 地下开挖工程施工前,监理单位应向施工单位供给设计文件和施工图纸,组织技巧交底;地下开挖工程施工进程中,应由地质专业人员实时进行施工地质工作;如现实地质情形与设计前提不符时,应修改设计或施工筹划;当有重大设计修改时,应报请原设计审查单位同意.1.0.6 施工单位应在合同划定的区域内,制订情形呵护和水土保持措施,并与工程扶植同步实行.1.0.7 地下开挖工程施工进程中,应制订安然监测筹划,开展安然监测工作.安然监测的信息应实时反馈给相干单位,以指点安然施工和优化设计.1.0.8 地下开挖工程开挖进程中,应积极采取新技巧.新工艺.新材料和新装备,并经由实验与论证后应用,以包管地下工程的安然靠得住.技巧先辈.经济合理.1.0.9 地下开挖工程施工,除应遵照本尺度划定外,尚应遵照国度和水利行业现行有关尺度的划定.3 地质3.0.1 地下开挖工程施工前,扶植单位或监理单位应向施工单位供给下列工程地质和水文地质材料:1 工程区域内的地形.地貌前提,过沟地段.浅埋与傍山洞室.地下洞室进出口边坡和高压水头管道地段山体的稳固前提.2 地层岩性及其产状,特别是松散.脆弱.崩解.膨胀和易溶岩层的散布和其物理力学性质.3 重要断层.破裂带和节理裂隙密集带的地位.产状.范围.性状及其组合关系.4 地下水类型.含水层散布.水位.水质.水温.涌水量.补给起源.动态纪律及其对地下建筑物和开挖施工的影响.5 可溶区,岩溶窟窿的发育层位.范围.充填情形.6 地温情形.7 有害气体和放射性元素的性质.含量及其散布范围.8 特大断面洞室还应供给岩体初始应力的大小.主应力偏向及与地下洞室轴线的互相关系,并评价施工办法对围岩稳固性的影响.高地应力地区,还应供给可能产生岩爆的材料.9 依据岩性及其物理力学性质按附录A肯定岩石级别;依据附录B划分围岩类别.3.0.2 地下开挖工程施工进程中,应做好下列施工地质工作:1 地质编录和测绘工作,磨练前期的勘探材料.2 猜测和预告可能消失的工程地质问题.3 对不良工程地质问题开展专项研讨,并提出处理措施.4 开展安然监测工作,实时剖析监测材料,进行围岩稳固性预告.3.0.3 施工单位应依据地质前提和设计请求制订开挖和支护筹划,经监理单位审批后实行.3.0.4 地下开挖工程施工时代,若围岩前提和原勘探成果有较大变更,扶植单位应委托勘探单位进行填补勘探,须要时还应进行专门的实验研讨工作,复核原定的地质参数.施工单位应依据新的复核成果,调剂施工筹划,并报监理单位核准.3.0.5 施工单位应依据现实行工情形,进行地质预告,并依据预告制订安然施工预案.须要时,监理单位可组织相干单位对安然施工预案进行审查.3.0.6 当地下开挖工程施工进程中,消失平常地质变更是,施工单位应做好记载,施工地质人员应进行详尽的地质测绘与编录,监理单位应实时组织设计.施工等单位配合约定处理措施.4.0.1 地下洞室施工测量应包含下列根本内容:1 进行地下洞室贯通测量的技巧设计和贯通测量.2 树登时面和地下平面的高程掌握网.3 对地下洞室的轴线.坡度.高程和开挖断面放样.4 地下洞室开挖轴线纠偏与贯通面误差调剂.5 测绘地下洞室纵横面,并盘算工程量.6 提出中央验收.完工验收材料和技巧陈述.4.0.2 地下洞室贯通测量技巧设计应在开挖进步行,其测量极限误差应相符下列划定:(待续..........)5.1 一般划定5.1.1 地下开挖工程开工前,施工单位应编制地下开挖工程施工组织设计,报监理单位审查同意,监理单位宣布开工令后方可开端开挖施工.5.1.2 地下开挖工程施工组织设计应包含下列内容:1 工程概况2 施工总安插3 施工办法4 施工进度筹划5 施工资本设置装备摆设6 安然和质量包管措施7 施工期安然监测筹划及其安插8 情形呵护和水土保持5.1.3 地下洞室范围可依据地下洞室开挖尺寸和断面大小,划分为:1 特小断面:面积(指设计开挖面积,下同)小于10㎡或跨度小于3.0m.2 小断面:面积为10~30㎡或跨度为3.0~5.5m.3 中止面:面积为30~60㎡或跨度为5.5~7.5m.4 大断面:面积为60~120㎡或跨度为7.5~12.0m.5 特大断面:面积大于120㎡或跨度大于12.0m.5.1.4 地下洞室按照倾角(洞轴线与程度面的夹角)可划分为平洞.斜井.竖井等三种类型,其划分原则为:1 倾角小于6°为平洞.2 倾角6°~75°为斜井.3 倾角大于75°为竖井.5.1.5 地下洞室开挖办法应依据地质前提.工程范围.支护方法.工期请求.施工机械化程度.施工前提和施工技巧程度等身分选定.5.1.6 一般情形地下洞室不该欠挖,且应尽量削减超挖.其开挖半径的平均径向超挖值,平洞不该大于20mm;斜井.竖井不该大于250mm.不良地质地段超挖值得掌握尺度,可由监理工程师组织相干人员约定后,报扶植单位肯定.5.1.7 地下洞室开挖进程中,应依据须要合时采纳有用的支护措施,包管施工进程中的安然.5.1.8 施工单位应依据围岩的稳固状况和工期请求,研讨开挖方法选定采取开挖.支护与衬砌交叉或平行功课.5.1.9 缺氧地区及负温前提下的地下洞室开挖,应郑重选择施工办法和施工机械.缺氧地区地下洞室开挖时,应以机械施工为主,增强通风并采纳适合的补氧措施.负温前提下地下洞室开挖时,应采纳防寒措施.5.1.10 鄙人列情形开挖地下洞室时,宜采取预先贯通导洞法施工:1 地质前提庞杂,需进一步查清时.2 位解决通风.排水和运输时.5.1.11 地下洞室开挖工程中,应依据地下洞室的工程范围.地质前提.施工办法开展安然监测工作,以指点开挖施工和肯定加固筹划及支护参数.5.2 洞口开挖5.2.1 地下开挖工程施工前,应对地下洞室洞口岩体稳固性进行剖析,肯定开挖办法.支护措施和洞口边坡加固筹划等.5.2.2 地下洞室洞口削坡应自上而下分层进行,严禁高低垂直功课.进洞前,应做好开挖及其影响范围的危石清算和坡顶排水,按设计请求进行边坡加固.5.2.3 地下洞室洞口可设置防护棚.须要时,应在洞脸上部加设挡石栅栏.洞口开挖时对四周岩体应尽量削减扰动.当洞口岩体脆弱.破裂,成洞前提差时,应起首进行超前加固和支护,再进行洞口开挖.5.2.4 地下洞室进口施工宜避开降水期和融雪期.进洞前,应完成洞口排水体系,并对洞脸岩体进行判定,确认稳固后,方可开挖洞口.5.2.5 地下洞室洞口段开挖,可依据地下洞室的工程范围.地形.地质前提选择下列办法:1 中止面以下(含中止面)范围洞室,当岩体较为完全,其围岩类别为Ⅰ~Ⅲ类时,可采取全断面开挖,开挖后除进行支护外,须要时还应对其进口段采取混凝土衬砌;当围岩类别为Ⅳ或Ⅴ类时,可采取短进尺和分部开挖方法施工,每部离开挖后立刻进行暂时支护,可视围岩与暂时支护稳固状况合时进行锁口.2 大断面以上(含大断面)范围洞室洞口开挖,宜采取分部开挖,开挖后立刻实行暂时支护,并依据围岩情形和构造采纳加固措施.5.2.6 位于河水位以下的隧洞进口.出口,应按施工期防洪尺度设置围堰或预留岩坎,在围堰或岩坎呵护进行开挖.须要采取岩塞爆破办法形成洞口时,应进行专门论证.5.2.7 若洞口安插的水工建筑物对建基面有承载力请求,当进口开挖至接近建基面时,应按SL 47-94的有关划定开挖及处理.5.3 平敞开挖5.3.1 在Ⅰ~Ⅲ类围岩中,当开挖洞径小于10米时,宜采取全断面开挖办法;当开挖洞径在10m级10m以上时,可采取台阶法开挖.5.3.2 在Ⅳ类围岩中,当开挖面为中止面以上时,宜采取分部开挖,开挖后应立刻进行暂时支护.5.3.3 在Ⅴ类围岩中开挖平洞时,应按本尺度第5.7节.5.8节.9.4节和9.5节的划定履行.5.3.4 平敞开挖的轮回进尺可依据围岩类别和施工机械等前提选用下列数值:1 Ⅰ~Ⅲ类围岩,采取手风钻造孔时,轮回进尺宜为2.0~4.0m;采取液压单臂或多臂钻造孔时,轮回进尺宜为3.0~50m.2 Ⅳ类围岩,轮回进尺宜为1.0m~2.0m.3 Ⅴ类围岩,轮回进尺宜为0.5m~1.0m.4 轮回进尺应依据监测成果进行调剂.5.4 竖井与斜井开挖5.4.1 倾角小于30°的斜井,可采取自上而下全断面开挖;倾角为30~45°斜井,可采取全断面开挖或自下而上开挖,若采取自下而上开挖时,应有扒渣和溜渣措施;倾角大于45°的斜井和竖井,可采取自下而上先开挖导井.再自上而下扩挖或自下而上全断面开挖.(具体怎么操纵?自下而上的施工流程图?)5.4.2 竖井与斜井采取自上而下全断面开挖时,应遵照下列划定:1 必须锁好井口,确保井口稳固,并采纳措施防止杂物坠入井内;对于露天竖井和斜井,应设置不小于3m宽的井台;边坡与井台交代处应设置排水沟.2 当竖井深度等于或大于30m时,应设置专门输送施工人员的晋升装备,晋升装备应专门设计;深度小于30m的竖井和倾角大于45°斜井,应设置带防护栏的人行楼梯或爬梯.3 涌水和淋水地段应有防水.排水措施.4 当井壁消失晦气的节理裂隙组应时,应增强支护.5 Ⅳ.Ⅴ类围岩地段,应实时支护.开挖一段,支护或衬砌一段,须要时应在采取预灌浆的办法对围岩进行加固后再开挖.5.4.3 当采取贯通导井后再自上而下进行扩展开挖时,除应遵照本尺度5.4.2条划定外,还应知足下列前提:1 直径不小于10m时,宜采取机械扒渣.若人工扒渣时,由井壁到导井口,应有恰当的坡度.2 应采纳有用措施,防止导井堵塞和产生人员坠落变乱.3 在竖井.斜井与平洞衔接处,应将衔接段加固后再开挖.5.4.4 在Ⅰ.Ⅱ类围岩中开挖小断面竖井,可采取吊罐法.爬罐法或反井钻机法自下而上全断面法开挖.5.5.5 在钻孔精度能知足请求的情形下,可采取一次钻孔.分段爆破成井的施工办法.5.4.6 在Ⅰ~Ⅱ类围岩中,开挖中止面以上的竖井时,可采取先导井在自上而下扩展开挖的施工办法,导井断面宜为4~5².导井开挖可选择下列办法施工:1 通俗法:1)正井法,即自上而下开挖,应用卷扬机晋升出渣;实用于深度小于50m的导井开挖,亦可用于围岩稳固性差的竖井开挖.2)反井法,即自下而上搭设排架或在洞壁上装配锚杆形成登高平台,手风钻钻孔爆破成井;实用于围岩稳固性较好,深度小于50m的竖井.3)正.反相联合开挖.2 深孔爆破法:即一次钻孔.分段爆破法;实用于深度小于50m的导井开挖.3 吊罐法:实用于深度为30~100m的竖井,个中间孔偏斜率不该大于1%.4 爬罐法:实用于深度不小于50m的导井开挖.5 反井钻机法:实用于中等强度岩石.深度小于250m.倾角不小于50°的斜导井和深度小于300m的竖导井开挖.5.5 特大断面洞室开挖5.5.1 对于开挖跨度大于25m,开挖高度大于50m的特大断面洞室,设计单位应在洞室开挖进步行及技巧交底,施工单位应依据有关材料,编制详尽的施工组织筹划,并制订切实可行的安然包管措施.5.5.2 特大断面地下洞室应采取分层开挖方法施工,其分层数量及分层台阶高度可联合设计断面.围岩稳固前提.施工机械机能及运输通道前提等分解肯定.一般情形下,分层开挖高度可取6~9m,最大不宜超出10m.对于高应力区,应恰当减小分层开挖高度.5.5.3 地下厂房宜采取自上而下逐层开挖的程序施工,各层的开挖应遵照下列原则:1 顶部宜采取先开挖导洞,然后向两侧扩挖,导洞的地位及尺寸可依据地质前提和施工办法肯定.若围岩稳固性较差时,导敞开挖后可边扩挖.边支护.边衬砌.拱部应在按设计请求加固完成后,再进行基层开挖.2 中.下部岩体可按分层高度逐层开挖,各层开挖宜采取深孔梯段爆破.轮廓线处采取预裂爆破,或两侧预留呵护层.3 各层开挖出渣的运输通道,可应用永远交通洞.通风洞.母线洞.引水东或尾水洞等,须要时再安插施工支洞.5.5.4 在Ⅰ~Ⅲ类围岩中开挖特大断面洞室,可采取先拱后墙法施工;对于Ⅳ~Ⅴ类围岩中,宜采取先墙后拱法开挖和衬砌,边墙和顶部导洞的安插可依据工程前提和围岩稳固情形肯定.5.5.5 当特大断面洞室设有拱座,采取先拱后墙法开挖时,应留意呵护和加固拱座岩体.拱脚下部的岩体开挖,应相符下列前提:1 拱脚下部开挖面至拱脚线最低点的距离不该小于1.5m;2 顶拱混凝土衬砌强度不该低于设计强度的75%;5.5.6 与特大断面洞室交叉的洞口,宜在特大洞室开挖前完成施工,并做好加固.5.5.7 相邻两洞室之间的岩墙或岩柱,应依据地质情形肯定支护措施,以确保岩体稳固.相邻两洞室的开挖程序,宜采取间离隔挖,开挖后应立刻支护并增强监测.5.5.8 特大断面洞室围岩永远性不雅测装备应在开挖后实时安设.5.6 特别部位开挖5.6.1 地下厂房岩壁吊车梁.岩台吊车梁.高压岔管.拱架及相邻处的边墙.岩塞和在成型后的高墙上开挖洞口等,属于特别部位的开挖,应做专门设计.5.6.2 特别部位开挖应合理分块,采取掌握爆破技巧开挖.开挖前,应经由过程爆破实验肯定知足设计请求的爆破参数.5.6.3 岩壁吊车梁开挖应严厉掌握开挖岩面的升沉差,如开挖岩面的升沉差不相符设计请求,应采纳须要的措施,以改良联合面的受力前提.5.6.4 与大断面洞室交叉洞口处,开挖后应立刻支护.支护长度应依据围岩前提及掌握性脆弱面的延长范围等身分肯定,但不该小于5m. 5.6.5 特别部位开挖,呵护层厚度不宜小于2m.5.6.6 分层开挖时,吊壁车梁最低点距地点开挖层面的高度宜掌握在2m以上.开挖均应采取光面爆破技巧.5.6.7 在特别部位开挖施工进程中,应在有代表性的部位安插恰当的监测仪器,对其围岩的稳固状况进行监测.5.7 软岩洞段开挖5.7.1 在岩石饱和单轴抗压强度低于15MPa的软岩和岩石饱和单轴抗压强度低于5MPa的极软岩中进行地下开挖时,其开挖办法应依据围岩的稳固程度,采取不扰动围岩或少扰动围岩的开挖办法.5.7.2 在软岩洞段采取爆破办法开挖时,应进行专门的爆破设计.开挖前应进行专门的爆破实验,肯定爆破参数,尽可能的削减爆破对围岩的扰动,包管围岩稳固.5.7.3 在极软岩洞段开挖,宜采取机械松动围岩,人工修整轮廓面的非爆破方法开挖.5.7.4 软岩和极软岩洞段开挖,应严厉掌握开挖进尺.软岩洞段开挖进尺不宜超出1.5m;极软岩洞段开挖进尺不宜超出1.0m,有地下水的洞段还应缩短开挖进尺.5.7.5 软岩和极软岩洞段还应采取分部开挖,分部开挖面沿洞轴线的距离宜为3~5m.每部位开挖后应立刻进行暂时支护,支护完成后方允许进行下一轮回或下一部分的开挖.5.7.6 软岩和极软岩洞段开挖,应视围岩变形大小,在设计开挖线之外恰当预留变形量,以包管永远衬砌构造的设计尺寸.5.7.7 稳固性极差的极软岩,开挖前应进行超前支护,在超前支护的呵护下进行开挖.5.7.8 在软岩和极软岩洞段开挖与一次支护施工进程中,应安插施工期安然监测仪器,依据监测成果调剂施工办法.开挖轮回进尺.预留变形量大小和暂时支护参数.5.7.9 应依据开挖与一次支护后围岩稳固情形,肯定永远衬砌实行时光与永远衬砌的施工办法.5.8 不良地质前提洞段开挖5.8.1 断层及破裂带.缓倾角节理密集带.岩溶发育.地下水丰硕及膨胀岩体段和高地应力区等不良地质前提洞段开挖,应依据地质预告,针对其性质和特别的地质问题,制订专项安然施工的工程措施.5.8.2 不良地质前提洞段应采取短进尺和分部开挖方法施工.开挖后应立刻进行暂时支护,支护完成后方可进行下一轮回或下一部分的开挖.开挖轮回进尺应依据监测成果调剂,分部办法可依据地质构造及围岩稳固程度肯定.5.8.3 在岩溶发育地段进行洞室开挖时,应起首查明岩溶类型.充填及聚积物性质.散布范围及地下水运动纪律.然后可依据岩溶范围.稳固程度采纳下列措施:1 当隧洞穿过岩溶窟窿,岩溶窟窿较大并且没有充填物时,可采取填渣.架桥等方法经由过程,此时隧洞衬砌可按明管设计.2 当溶洞有松散.破裂充填物时,其底部可采取桩基.注浆加固等措施,洞身部位可按5.8.2条划定进行开挖施工.3 当窟窿中有地下水时,应依据地下水.窟窿之间地下水连通情形.补水起源,采取排.堵.截等筹划.须要时可采取弱透水材料回填.水泥灌浆等截.堵措施.5.8.4 当洞室围岩被晦气组合的构造面切割成不稳固块体时,应采取边挖.边锚的施工办法.5.8.5 高地应力区段的开挖,应采取逐渐卸荷的办法施工,其具体措施为:1 依据应力大小.主应力偏向.设计洞室开挖外形,采取光面爆破技巧,掌握开挖面的轮廓尺寸,以改良洞室周边的应力散布状况.2 采取分部开挖方法.减缓应力释放量值,防止应力忽然释放.3 实时消除浮石,经常喷雾洒水,增设防护网.4 实时以短锚杆.钢筋网.钢纤维喷射混凝土或树脂纤维喷射混凝土关闭岩面。
1 总则为保障水工建筑物地下开挖工程的施工安全,提高地下开挖工程的质量,制定本标准。
本标准适用于水利水电工程中置于地下的各种水工建筑物开挖施工。
地下开挖工程的开挖施工应遵守“安全第一、以人为本”的原则,正确处理安全、质量、进度和经济的关系。
地下开挖工程应根据地形、地质、洞室尺寸、洞室形状等条件,通过技术经济比较选择合理的施工方法。
当采用钻孔爆破法施工时,应采用光面爆破或预裂爆破技术施工。
地下开挖工程施工前,监理单位应向施工单位提供设计文件和施工图纸,组织技术交底;地下开挖工程施工过程中,应由地质专业人员及时进行施工地质工作;如实际地质情况与设计条件不符时,应修正设计或施工方案;当有重大设计修改时,应报请原设计审查单位批准。
施工单位应在合同规定的区域内,制定环境保护和水土保持措施,并与工程建设同步实施。
地下开挖工程施工过程中,应制定安全监测方案,开展安全监测工作。
安全监测的信息应及时反馈给相关单位,以指导安全施工和优化设计。
地下开挖工程开挖过程中,应积极采用新技术、新工艺、新材料和新设备,并经过试验与论证后使用,以保证地下工程的安全可靠、技术先进、经济合理。
地下开挖工程施工,除应遵守本标准规定外,尚应遵守国家和水利行业现行有关标准的规定。
3 地质地下开挖工程施工前,建设单位或监理单位应向施工单位提供下列工程地质和水文地质资料:1工程区域内的地形、地貌条件,过沟地段、浅埋与傍山洞室、地下洞室进出口边坡和高压水头管道地段山体的稳定条件。
2地层岩性及其产状,特别是松散、软弱、崩解、膨胀和易溶岩层的分布和其物理力学性质。
3主要断层、破碎带和节理裂隙密集带的位置、产状、规模、性状及其组合关系。
4地下水类型、含水层分布、水位、水质、水温、涌水量、补给来源、动态规律及其对地下建筑物和开挖施工的影响。
5可溶区,岩溶洞穴的发育层位、规模、充填情况。
6地温情况。
7有害气体和放射性元素的性质、含量及其分布范围。
8特大断面洞室还应提供岩体初始应力的大小、主应力方向及与地下洞室轴线的相互关系,并评价施工方法对围岩稳定性的影响。
高地应力地区,还应提供可能发生岩爆的资料。
9根据岩性及其物理力学性质按附录A确定岩石级别;根据附录B 划分围岩类别。
地下开挖工程施工过程中,应做好下列施工地质工作:1地质编录和测绘工作,检验前期的勘察资料。
2预测和预报可能出现的工程地质问题。
3对不良工程地质问题开展专项研究,并提出处理措施。
4开展安全监测工作,及时分析监测资料,进行围岩稳定性预报。
施工单位应根据地质条件和设计要求制定开挖和支护方案,经监理单位审批后实施。
地下开挖工程施工期间,若围岩条件和原勘察结果有较大变化,建设单位应委托勘察单位进行补充勘察,必要时还应进行专门的试验研究工作,复核原定的地质参数。
施工单位应根据新的复核结果,调整施工方案,并报监理单位核准。
施工单位应根据实际施工情况,进行地质预报,并根据预报制定安全施工预案。
必要时,监理单位可组织相关单位对安全施工预案进行审查。
当地下开挖工程施工过程中,出现异常地质变化是,施工单位应做好记录,施工地质人员应进行详尽的地质测绘与编录,监理单位应及时组织设计、施工等单位共同商定处理措施。
4 测量地下洞室施工测量应包括下列基本内容:1进行地下洞室贯通测量的技术设计和贯通测量。
2建立地面和地下平面的高程控制网。
3对地下洞室的轴线、坡度、高程和开挖断面放样。
4地下洞室开挖轴线纠偏与贯通面误差调整。
5测绘地下洞室纵横面,并计算工程量。
6提出中间验收、竣工验收资料和技术报告。
地下洞室贯通测量技术设计应在开挖前进行,其测量极限误差应符合下列规定:(待续.... )5 开挖一般规定地下开挖工程开工前,施工单位应编制地下开挖工程施工组织设计,报监理单位审查批准,监理单位发布开工令后方可开始开挖施工。
地下开挖工程施工组织设计应包括下列内容:1工程概况2施工总布置3施工方法4施工进度计划5施工资源配置6安全和质量保证措施7施工期安全监测方案及其布置8环境保护和水土保持地下洞室规模可根据地下洞室开挖尺寸和断面大小,划分为:特小断面:面积(指设计开挖面积,下同)小于10川或跨度1小于。
小断面:面积为10- 30川或跨度为~。
2中断面:面积为30- 60川或跨度为~。
3大断面:面积为60- 120川或跨度为〜。
45特大断面:面积大于120川或跨度大于。
地下洞室按照倾角(洞轴线与水平面的夹角)可划分为平洞、斜井、竖井等三种类型,其划分原则为:1倾角小于6 °为平洞。
2倾角6°〜75°为斜井。
3 倾角大于75°为竖井。
地下洞室开挖方法应根据地质条件、工程规模、支护方式、工期要求、施工机械化程度、施工条件和施工技术水平等因素选定。
一般情况地下洞室不应欠挖,且应尽量减少超挖。
其开挖半径的平均径向超挖值,平洞不应大于20mm斜井、竖井不应大于250mm 不良地质地段超挖值得控制标准,可由监理工程师组织相关人员商定后,报建设单位确定。
地下洞室开挖过程中,应根据需要适时采取有效的支护措施,保证施工过程中的安全。
施工单位应根据围岩的稳定状况和工期要求,研究开挖方式选定采用开挖、支护与衬砌交叉或平行作业。
缺氧地区及负温条件下的地下洞室开挖,应慎重选择施工方法和施工机械。
缺氧地区地下洞室开挖时,应以机械施工为主,加强通风并采取合适的补氧措施。
负温条件下地下洞室开挖时,应采取防寒措施。
在下列情况开挖地下洞室时,宜采用预先贯通导洞法施工:1地质条件复杂,需进一步查清时。
2位解决通风、排水和运输时。
地下洞室开挖工程中,应根据地下洞室的工程规模、地质条件、施工方法开展安全监测工作,以指导开挖施工和确定加固方案及支护参数。
洞口开挖地下开挖工程施工前,应对地下洞室洞口岩体稳定性进行分析,确定开挖方法、支护措施和洞口边坡加固方案等。
地下洞室洞口削坡应自上而下分层进行,严禁上下垂直作业。
进洞前,应做好开挖及其影响范围的危石清理和坡顶排水,按设计要求进行边坡加固。
地下洞室洞口可设置防护棚。
必要时,应在洞脸上部加设挡石栅栏。
洞口开挖时对周围岩体应尽量减少扰动。
当洞口岩体软弱、破碎,成洞条件差时,应首先进行超前加固和支护,再进行洞口开挖。
地下洞室进口施工宜避开降水期和融雪期。
进洞前,应完成洞口排水系统,并对洞脸岩体进行鉴定,确认稳定后,方可开挖洞口。
地下洞室洞口段开挖,可根据地下洞室的工程规模、地形、地质条件选择下列方法:1中断面以下(含中断面)规模洞室,当岩体较为完整,其围岩类别为I〜皿类时,可采用全断面开挖,开挖后除进行支护外,必要时还应对其进口段采用混凝土衬砌;当围岩类别为W或V类时,可采用短进尺和分部开挖方式施工,每部分开挖后立即进行临时支护,可视围岩与临时支护稳定状态适时进行锁口。
2大断面以上(含大断面)规模洞室洞口开挖,宜采用分部开挖,开挖后立即实施临时支护,并根据围岩情况和构造采取加固措施。
位于河水位以下的隧洞进口、出口,应按施工期防洪标准设置围堰或预留岩坎,在围堰或岩坎保护进行开挖。
需要采用岩塞爆破方法形成洞口时,应进行专门论证。
若洞口布置的水工建筑物对建基面有承载力要求,当进口开挖至接近建基面时,应按SL 47-94 的有关规定开挖及处理。
平洞开挖在I〜皿类围岩中,当开挖洞径小于10米时,宜采用全断面开挖方法;当开挖洞径在10m级10m以上时,可采用台阶法开挖。
在W类围岩中,当开挖面为中断面以上时,宜采用分部开挖,开挖后应立即进行临时支护。
在V类围岩中开挖平洞时,应按本标准第节、节、节和节的规定执行。
平洞开挖的循环进尺可根据围岩类别和施工机械等条件选用下列数值:1I〜皿类围岩,采用手风钻造孔时,循环进尺宜为〜;采用液压单臂或多臂钻造孔时,循环进尺宜为〜50m。
2W类围岩,循环进尺宜为〜。
3V类围岩,循环进尺宜为〜。
4循环进尺应根据监测结果进行调整。
竖井与斜井开挖倾角小于30°的斜井,可采用自上而下全断面开挖;倾角为30〜45°斜井,可采用全断面开挖或自下而上开挖,若采用自下而上开挖时,应有扒渣和溜渣措施;倾角大于45°的斜井和竖井,可采用自下而上先开挖导井、再自上而下扩挖或自下而上全断面开挖。
(具体怎么操作自下而上的施工流程图)竖井与斜井采用自上而下全断面开挖时,应遵守下列规定:1必须锁好井口,确保井口稳定,并采取措施防止杂物坠入井内;对于露天竖井和斜井,应设置不小于3m宽的井台;边坡与井台交接处应设置排水沟。
2当竖井深度等于或大于30m时,应设置专门运送施工人员的提升设备,提升设备应专门设计;深度小于30m的竖井和倾角大于45° 斜井,应设置带防护栏的人行楼梯或爬梯。
3涌水和淋水地段应有防水、排水措施。
4当井壁存在不利的节理裂隙组合时,应加强支护。
5W、V类围岩地段,应及时支护。
开挖一段,支护或衬砌一段,必要时应在采用预灌浆的方法对围岩进行加固后再开挖。
当采用贯通导井后再自上而下进行扩大开挖时,除应遵守本标准条规定外,还应满足下列条件:1直径不小于10m时,宜采用机械扒渣。
若人工扒渣时,由井壁到导井口,应有适当的坡度。
2应采取有效措施,防止导井堵塞和发生人员坠落事故。
3在竖井、斜井与平洞连接处,应将连接段加固后再开挖。
在I、H类围岩中开挖小断面竖井,可采用吊罐法、爬罐法或反井钻机法自下而上全断面法开挖。
在钻孔精度能满足要求的情况下,可采用一次钻孔、分段爆破成井的施工方法。
在I〜H类围岩中,开挖中断面以上的竖井时,可采用先导井在自上而下扩大开挖的施工方法,导井断面宜为4〜52。
导井开挖可选择下列方法施工:1普通法:1)正井法,即自上而下开挖,使用卷扬机提升出渣;适用于深度小于50m的导井开挖,亦可用于围岩稳定性差的竖井开挖。
2)反井法,即自下而上搭设排架或在洞壁上安装锚杆形成登高平台,手风钻钻孔爆破成井;适用于围岩稳定性较好,深度小于50m 的竖井。
3)正、反相结合开挖。
2深孔爆破法:即一次钻孔、分段爆破法;适用于深度小于50m 的导井开挖。
3吊罐法:适用于深度为30〜100m的竖井,其中心孔偏斜率不应大于1%。
4爬罐法:适用于深度不小于50m的导井开挖。
5反井钻机法:适用于中等强度岩石、深度小于250m倾角不小于50°的斜导井和深度小于300m的竖导井开挖。
特大断面洞室开挖对于开挖跨度大于25m开挖高度大于50m的特大断面洞室,设计单位应在洞室开挖前进行及技术交底,施工单位应根据有关资料,编制详尽的施工组织计划,并制定切实可行的安全保障措施。
特大断面地下洞室应采用分层开挖方式施工,其分层数目及分层台阶高度可结合设计断面、围岩稳定条件、施工机械性能及运输通道条件等综合确定。
一般情况下,分层开挖高度可取6~ 9m最大不宜超过10m对于高应力区,应适当减小分层开挖高度。
