ZD、DY系列锥形转子三相异步电动机

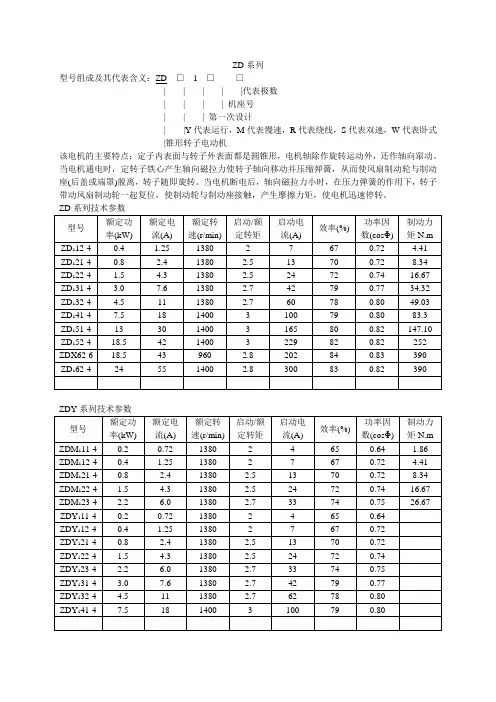

ZD系列
型号组成及其代表含义：ZD □ 1 □- □
| | | | |代表极数
| | | | 机座号
| | | 第一次设计
| |Y代表运行，M代表慢速，R代表绕线，S代表双速，W代表卧式
|锥形转子电动机
该电机的主要特点：定子内表面与转子外表面都是圆锥形，电机轴除作旋转运动外，还作轴向窜动。

当电机通电时，定转子铁心产生轴向磁拉力使转子轴向移动并压缩弹簧，从而使风扇制动轮与制动座(后盖或端罩)脱离，转子随即旋转。

当电机断电后，轴向磁拉力小时，在压力弹簧的作用下，转子带动风扇制动轮一起复位，使制动轮与制动座接触，产生摩擦力矩，使电机迅速停转。

BZD隔爆型锥形转子电机参数
防爆标志ExdⅡBT4和ExdⅡCT4(H2)，适用于传爆能力不高于ⅡB和ⅡC级，引燃温度不低于T4
YDE系列实心转子制动三相异步电动机是为起重机的大车运行和小车运行机构配套研制的，该系列电机具有“软启动”特性，且不需要外接变阻器或其他附加装置，直接通电即可实现比较理想的“软启动”效果。

电机本身附带平面摩擦制动器，制动速度可调。

电机启动电流小(是普通电机的1/4～1/2)，适应频繁启动，节电效果显著，较小的启动电流可延长主控接触器等电器元件的使用寿命。

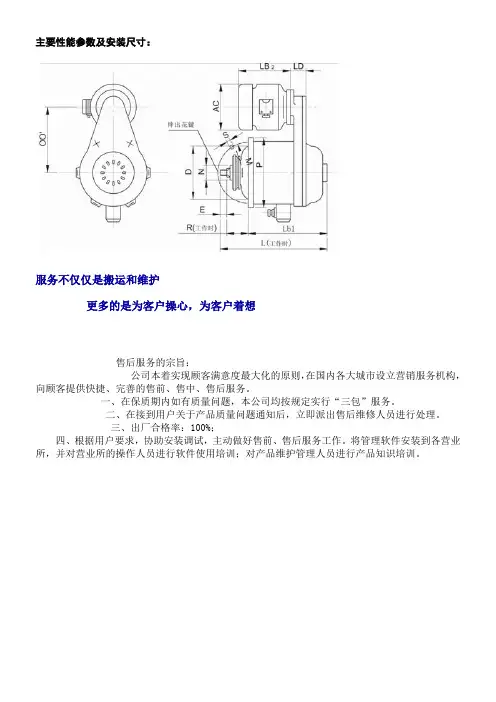

主要性能参数及安装尺寸：服务不仅仅是搬运和维护更多的是为客户操心，为客户着想售后服务的宗旨：公司本着实现顾客满意度最大化的原则，在国内各大城市设立营销服务机构，向顾客提供快捷、完善的售前、售中、售后服务。

一、在保质期内如有质量问题，本公司均按规定实行“三包”服务。

二、在接到用户关于产品质量问题通知后，立即派出售后维修人员进行处理。

三、出厂合格率：100%；四、根据用户要求，协助安装调试，主动做好售前、售后服务工作。

将管理软件安装到各营业所，并对营业所的操作人员进行软件使用培训；对产品维护管理人员进行产品知识培训。

YSE2802-4D起重冶金软起动异步制动电动机∙上一件∙下一件订货量(台) 价格1-10 780.00元/台11-100 750.00元/台≥101720.00元/台成为该供应商会员可享受折优惠.请登录后进行申请供货总量：6000台∙发货地点：广东佛山禅城区∙∙∙品牌：锦州电机产品类型：三相异步电动机型号：YSE2802-4D极数：4极额定功率：0.8KW 额定电压：380（V）额定转速：1500（rpm）产品认证：CCC 应用范围：起重机小车及大车YSE YDSE系列实心转子制动电机（起重冶金软起动三相异步制动电动机）YSE、YDSE系列电机是锦州特种电机厂和北京起重运输机械研究所共同开发的新产品，是根据起重机的工作需要特殊设计的新型制动电动机，获国家专利。

其中YSE为单速；YDSE为双速或多速。

一、电机的用途及特点YSE、YDSE系列电机可作为各种单、双梁起重机、门式起重机的大车、小车运行机构的动力，也适合作电动葫芦行走的动力。

特点如下：1、YSE、YDSE系列电机具有软起动特性，不接起动电阻，也不必采取其它技术措施，直接送电就可获得“软起动”效果，电机本身附带平面摩擦制动器，制动速度可调。

配用该种电机对起重机的起动和停止时出现的“冲击”现象有非常明显的改善。

这正是起重机行业多年来所寻求的比较理想的工作状况。

第一章一般技术要求和主要特点一、概述起重机目前正在使用的电动机基本系列有以下几种：●YZR系列起重及冶金用绕线转子三相异步电动机；●YZ系列起重及冶金用三相异步电动机；●YZR3系列起重及冶金用绕线转子三相异步电动机；●YZP系列起重及冶金用变频调速三相异步电动机；●ZD1、ZDM1、ZDY1、ZDS1系列电动葫芦用锥形转子制动三相异步电动机以及一些国外公司电动葫芦电动机；●YZD系列起重用多速三相异步电动机；●ZZJ-800系列轧机辅助传动直流电动机；●JJZ0、ZZJ2系列起重冶金用直流电动机交流电动机结构简单，造价低，可靠性高，使用维修方便，在起重机电力拖动装置中用的最广泛，占电动机总数的90%以上。

变频调速技术的调速特性接近于直流调速系统，具有直流的弱磁功能，无级调速和调速范围宽等优良性能，造价较低廉，易于维护等特点，在很多场合都用交流变频调速取代直流调速，是目前起重机中最为广泛使用的驱动装置。

相同功率的绕线转子电动机比笼型电动机贵30%左右。

一些桥式起重机为使起升机构得到稳定的低速运转，常选用涡流制动器调速。

二、一般技术要求1、电动机工作制与定额相关标准：GB 755-2008《旋转电机定额和性能》工作制分类：S1~S10●连续工作制定额标志：”const“或”S1”●短时工作制定额标志：”S2 60min“电机在实际冷态下启动，并在规定时限内运行。

该时限应为下列数值之一：10min，30min，60min，90min。

●等效负载定额●周期工作制定额（S3~S8）GB 755-2008规定：每一工作周期的时间为10min负载持续率应为下列数值之一：15%，25%，40%，60%●非周期工作制定额●离散恒定负载和转速定额3、换向火花等级（针对直流电机，5个等级）分别为：1, 1 1/4，1 1/2，2，3。

4、绕组绝缘电阻规定电动机绕组的绝缘电阻，在热态时应不低于下式所求得的数值。

⁄)]R1=U1/[1000+(P100⁄)]R2=2.5U2/[1000+(P100R1为定子绕组绝缘电阻（MΩ）U1为定子额定电压（V）R2为转子绕组绝缘电阻（MΩ）U2为转子开路电压（V）P电动机的额定功率（kW）5、耐电压试验标准规定：电动机绕组对机壳的绝缘电阻和电动机绕组之间的绝缘，应满足试验电压为（2U N+1000）V，但不低于1500V的耐电压试验。

YZR、YZ系列起重及冶金用三相异步电动机□前言上海电机（集团）有限公司起重电机厂创建于1924年，是机械工业部起重及冶金用电机的骨干厂之一，是华东地区规模最大，专业化最强的起重电机生产厂，主要生产YZR、YZ系列起重及冶金用电动机，YZRE、YZE系列起重及冶金用电磁制动电动机，YZRW系列起重冶金及用涡流制动电动机。

WZ系列涡流制动器。

SEJ系列电磁制动电动机和ZD、ZDY系列锥形转子电动机，生产电机的机座从H63到H450，功率等级0.18kW到500kW年生产能力约为30万kW。

YZR、YZ系列起重及冶金用电动机是在全面总结国内外起重及冶金用电动机设计，制造和使用经验基础上设计制造出来的高质量、高性能电动机。

曾荣获机械工业部新产品二等奖，上海市新产品二等奖，上海市优质产品，并被列为国家节能产品。

YZR、YZ系列起重及冶金用电动机全面符合国际标准，能同日本、德国等工业发达国家同类产品互换。

YZR、YZ系列起重及冶金用电动机效率比老系列提高1.89％，功率因数提高9.35％。

每使用1万kWYZR、YZ系列电动机一年可节电36.7万度。

近年来，我厂产品先后为实钢一、二期工程用电机国产化，本市各大钢厂技术改造，重大工程项目等提供配套，以优质和高性能赢得了声誉，被实钢指定为实钢三期工程起重设备唯一专用配套电机。

上海电机（集团）有限公司起重电机厂敬请客户光临，并竭诚为您服务。

□概述1. YZR、YZ系列起重及冶金用电动机具有过载能力大和机械强度高的特点，特别适用于驱动各种类型的起重和冶金机械或其它类似的设备。

YZR系列起重及冶金用电动机为绕线转子电动机，YZ系列起重及冶金用电动机笼型电动机。

2. 电动机在下列条件下使用能正常运行。

（1） 环境温度不超过40℃（一般环境用）或60℃（环境用）；（2） 海拔不超过1000m；（3） 经常地机械振动及冲击（4） 频繁地起动，制动（电气或机械的）及逆转。

3. 电动机的额定频率为50Hz, 额定电压为380V。
