最新C50微膨胀混凝土配合比设计资料

C50混凝土配合比设计(全文)正文：1. 引言本文档旨在介绍C50混凝土配合比设计的相关内容。

在工程实践中，合理的混凝土配合比设计对保障工程品质和提高工程效益至关重要。

2. 材料选择2.1. 水泥2.2. 砂2.3. 石料2.4. 水2.5. 外加剂3. 配合比设计3.1. 水灰比设计3.2. 砂石比设计3.3. 混凝土强度设计3.4. 配合比试验4. 施工工艺4.1. 混凝土搅拌站的选址与布置4.2. 砂浆拌合设备和操作4.3. 石料拌合设备和操作4.4. 混凝土浇筑与养护5. 质量控制5.1. 试块制作与养护5.2. 强度检测标准5.3. 监理方案6. 安全与环境保护6.1. 施工作业安全6.2. 施工现场环境保护7. 特殊要求7.1. 抗渗性能要求7.2. 抗冻性能要求7.3. 耐久性能要求附件：1. 外观检验报告2. 强度试验报告法律名词及注释：1. 混凝土配合比设计：根据工程要求和材料特性，确定混凝土中水、水泥、砂、石料等各种成分的比例。

2. 水灰比设计：混凝土中水和水泥的质量比。

3. 砂浆拌合设备：用于混合砂和水泥的设备，可通过搅拌将两种材料均匀混合。

4. 砂浆养护：浇筑完混凝土后，采取措施使混凝土获得足够的湿润和保温，以促进水泥胶结反应，提高混凝土强度。

------------------------------------------------------------------------------------------------------------------------正文：1. 引言本文档旨在详细介绍C50混凝土配合比设计的相关内容，以保障工程质量和提高工程效益。

2. 材料选择2.1. 水泥的选择原则2.2. 砂的选择原则2.3. 石料的选择原则2.4. 水的选择原则2.5. 外加剂的选择原则3. 配合比设计3.1. 水灰比设计原则3.2. 砂石比设计原则3.3. 混凝土强度设计依据3.4. 配合比试验方法4. 施工工艺4.1. 混凝土搅拌站选址与布置要求4.2. 砂浆拌和设备及操作方法4.3. 石料拌和设备及操作方法4.4. 混凝土浇筑与养护要求5. 质量控制5.1. 试块制作与养护规定5.2. 强度检测标准5.3. 监理方案要求6. 安全与环境保护6.1. 施工作业安全要求6.2. 施工现场环境保护要求7. 特殊要求7.1. 抗渗性能要求7.2. 抗冻性能要求7.3. 耐久性能要求附件：1. 外观检验报告2. 强度试验报告法律名词及注释：1. 混凝土配合比设计：依据工程要求和材料性能，确定混凝土中各种成分的比例。

C50混凝土配合比设计书一、设计依据1、依据JGJ55-2O11《普通混凝土配合比设计规程》2、依据JTG/T3650-2020《公路桥涵施工技术规范》3、依据JTGE42-2005《公路工程集料试验规程》4、依据JTG3420-2020《公路工程水泥及水泥混凝土试验规程》二、原材料1.水泥：***水泥，型号：P.O52.5R o2、粗集料:碎石产地:***；级配:5-20mm连续级配。

3、细集料：砂，产地：***砂厂；中砂。

4、水：饮用水。

5、外加剂：***高效减水剂,***公司。

掺量1%,减水率取21%β三、坍落度：施工部位为桥梁上部构造，坍落度为70~90mm o四、施工工艺：采用机械强制搅拌，采用机械振捣成型。

五、养护条件：温度20±2°C,湿度＞95%.六、配合比设计(1)确定混凝土配制强度根据混凝土强度fcu,k=50Mpa,按。

=6.0MPa,计算混凝土配制强度：fcu z0=fcu z k+1.645σ=50+1.645×6=59.9(Mpa)(2)计算水灰比1)按强度要求计算水灰比1.计算水泥实际强度根据P.O52.5普通硅酸盐水泥fce z k=52.5MPa,水泥富裕系数取Yc=1.00,水泥实际强度为：fce=γcχfce,k=:1.OOX52.5=52.5(MPa)2.计算混凝土水灰比根据混凝土配制强度fcu z0=59.9MPa,水泥实际强度fce=52.5MPa,查表碎石A=O.46,B=0.07z计算水灰比：W=0.46×52.5=0.39C=59.9+0.46×0.07×52.5根据施工能力取0.362)按耐久性校核水灰比根据混凝土所处环境条件，查表得允许最大水灰比为0.60。

按强度计算水灰比0.36,符合耐久性要求。

采用计算水灰比为0.36。

(3)选定单位用水量根据要20mm,查表选用混凝土用水量为215kg∕m3Mw0=215*(1.-21%)=170(kg∕m3)(4)计算单位用灰量1)按强度计算求混凝土拌和物坍落度70-90mm,碎石最大粒径为单位用灰量根据混凝土单位用水量mwo=170kg∕m3,水灰比W∕C=0.36,混凝土单位用灰量为：mcθ=170/0.36=472kg∕m32)按耐久性校核单位用灰量根据混凝土所处环境条件,查表得最小水泥用量不低于300kg∕m3,按强度计算单位用灰量472kg∕m3,符合耐久性要求。

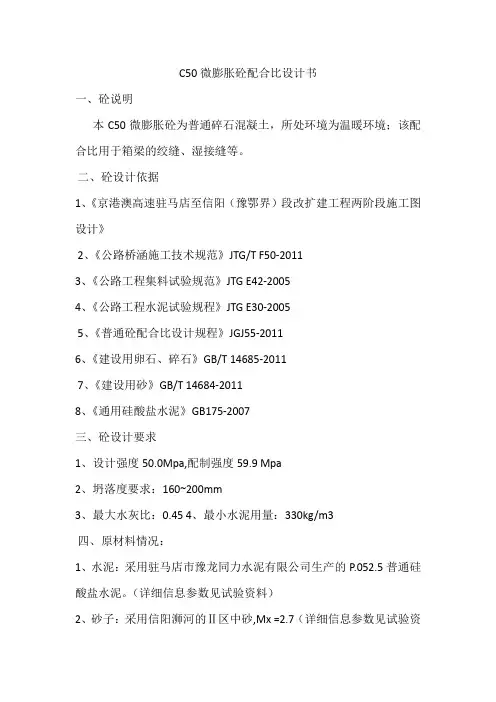

C50微膨胀砼配合比设计书一、砼说明本C50微膨胀砼为普通碎石混凝土，所处环境为温暖环境；该配合比用于箱梁的绞缝、湿接缝等。

二、砼设计依据1、《京港澳高速驻马店至信阳（豫鄂界）段改扩建工程两阶段施工图设计》2、《公路桥涵施工技术规范》JTG/T F50-20113、《公路工程集料试验规范》JTG E42-20054、《公路工程水泥试验规程》JTG E30-20055、《普通砼配合比设计规程》JGJ55-20116、《建设用卵石、碎石》GB/T 14685-20117、《建设用砂》GB/T 14684-20118、《通用硅酸盐水泥》GB175-2007三、砼设计要求1、设计强度50.0Mpa,配制强度59.9 Mpa2、坍落度要求：160~200mm3、最大水灰比：0.454、最小水泥用量：330kg/m3四、原材料情况：1、水泥：采用驻马店市豫龙同力水泥有限公司生产的P.052.5普通硅酸盐水泥。

（详细信息参数见试验资料）2、砂子：采用信阳浉河的Ⅱ区中砂,Mx =2.7（详细信息参数见试验资料）3、碎石：采用信阳南湾产4.75-9.5mm、9.5-19mm产的两种规格碎石掺配成4.75-19mm的连续级配碎石，其中4.75-9.5mm占20%、9.5-19mm占80%。

（详细信息参数见试验资料）4、拌和水：饮用水。

（详细信息参数见试验资料）5、减水剂：采用江苏苏博特新材料股份有限公司生产的PCA-I型聚羧酸高性能减水剂，掺量为1.2%。

6、膨胀剂：采用江苏苏博特新材料股份有限公司生产的HME-III低碱型混凝土膨胀剂，掺量为8%。

五、配合比设计计算1、确定试配强度：fcu,o=fcu,k+1.645ó=50+1.645×6=59.9(Mpa)3、确定单位用水量：根据碎石粒径大小及坍落度要求，查表确定用水量217kg.由于掺入江苏苏博特新材料股份有限公司PCA-I型聚羧酸高性能减水剂经试拌确定减水剂的减水率为28.5%。

C50混凝土配合比设计计算书一、混凝土试配要求1、设计强度为：50MPa2、坍落度要求：80-120mm3、使用部位：箱梁预制及空心板预制等。

二、配合比设计依据1、《公路工程桥涵施工技术规范》（JTG/T F50-2011）2、《普通混凝土配合比设计规程》（JGJ 55-2011）3、公路工程水泥及水泥混凝土试验规程（JTG E30-2005）4、普通混凝土力学性能试验（GB/T50081-2002）5、普通混凝土拌和物性能试验方法标准（GB/T50080-2002）三、原材料组成1、水泥：江苏八菱海螺P.Ⅱ52.5，视比重为3100 Kg/m3；2、细集料：黄砂：江西赣江中砂，细度模数 2.60，经试验砂的表观密度为2658Kg/m3。

3、粗集料：盱眙5-25mm连续配碎石，视比重为2.746g/cm3，经试验碎石的表观密度为2746Kg/m3。

4、外加剂：江苏苏博特高效减水剂，用量为水泥用量的0.6%，减水率为20%；5、拌合用水：饮用水。

三、配合比设计1、确定配制强度fcu,of cu,o ＝fcu,k+1.645σ＝50 +1.645×6.0＝59.9Mpa2、设计坍落度：80～120mm3、确定水胶比f b =γfγsfce=1*1*1.10*52.5=57.75W/B=aa ×fb/（fcu,o+aa×ab×fb）=0.53×57.75/（59.9+0.53×0.20×57.75）=0.463.根据JGJ55-2011《普通混凝土配合比设计规程》，根据耐久性要求及试配结果确定水胶比为W/B=0.354、确定单位用水量mw根据设计需要单位用水量选mw＝210Kg/ m3，BTJM R-Ⅱ高效减水剂经试验实际减水率为20%，实际用水量为：m w0＝ m′w0×(1-β) ＝210×（1-20%）＝168kg5.胶凝材料用量：M c0=mwo/（W/B）=168/0.35=480 kg/m3,6、外加剂用量：mf0＝480×0.6%＝2.88kg7、选定砂率βs为了满足混凝土的和易性，根据原材料情况、水胶比及以往经验，取砂率βs＝34%8、计算黄砂、碎石的用量：确定砂用量0s m和碎石用量0gm采用体积法计算Mc0/ρc + Mg0/ρc+ Ms0/ρs + Mw0/ρw +0.01a=1βs=M s0/( Mg0+ Ms0)计算得：mw0 = 616 kg/m3； mg0=1196 kg/m3得基准配合比：m w0：mc0：ms0：mg0：mf0＝480：168：616：1196：2.889、检验强度,确定试验室配合比根据计算配合比，采用水胶比分别为（W/B）A =0.32、（W/B）B=0.35、（W/B）C=0.38三组不同配合比（其中A组砂率减少1%，C组砂率增加1%）,分别配制24L混凝土拌和物，各配合比分别为：水泥水碎石砂减水剂A组：W/B =0.32 525： 168 ：1188 ：585 ： 3.15 1： 0.32 ：2.26 ：1.11 ： 0.006水泥水碎石砂减水剂B组：W/B =0.35 480 ： 168 ： 1196 ： 616 ： 2.881 ： 0.35 ： 2.49 ： 1.28 ： 0.006水泥水碎石砂减水剂C组 W/B =0.38 442： 168 ： 1199 ：645 ： 2.651 ： 0.38 ： 2.71 ：1.46 ： 0.006三组试配拌制成型后，经测定坍落度符合要求，粘聚性、保水性均良好，并分别进行7天、28天抗压强度试验，各组试验结果如下：11确定试验室配合比经现场验证配合比试验，混凝土28天强度达到63.2MPa，坍落度100mm和易性要求满足混凝土设计及施工要求，故选择B组W/B=0.35，配合比为：水泥：水：碎石：砂：外加剂= 480：168：1196：616：2.88=1：0.35：2.49：1.28：0.006工程名称：合同号：编号：试表1-8工程名称：合同号：编号：试表1-8混凝土稠度及表观密度试验记录表工程名称：合同号：编号：试表1-3工程名称：合同号：编号：试表1-8工程名称：合同号：编号：试表1-8混凝土稠度及表观密度试验记录表工程名称：合同号：编号：试表1-3水泥混凝土配合比设计工程名称：合同号：编号：试表1-8水泥混凝土配合比设计工程名称：合同号：编号：试表1-8混凝土稠度及表观密度试验记录表工程名称：合同号：编号：试表1-3。

C50桩基配合比设计书一、设计说明：1、设计依据：JGJ55-2000及设计图纸2、强度等级：C50，坍落度为：160-220mm，设计容重为：2450kg/m33、原材料：水泥：马鞍山海螺水泥P.O42.5粗集料：铜陵石磊石料厂5-25mm连续级配碎石；5-16mm与16-25mm碎石掺配比例=45%：55%细集料：江西赣江砂减水剂：江苏博特新材料有限公司PCA聚羧酸高性能减水剂二、设计计算：1、确定试配强度（Mpa）：f cuo=50+1.645×6=59.92、水泥强度（Mpa）：f ce=42.5×1.0=42.53、确定水灰比：W/C=αa×f ce/(αa×αb×f ce+ f cuo)=0.46×42.5/(0.46×0.07×42.5+ 59.9)=0.32取经验值0.304、用水量取219kg/m35、掺加水泥用量的1.0%外加剂，减水率为20%所以掺外加剂后的用水量为：m wo=188×（1-20%）=150（kg）6、确定水泥用量（kg）：C=W/（W/C）=150÷0.30=5007、砂率：βs=36%8、计算砂石用量：βs=m so/( m so+m go)=36%m co +m go +m so + m wo =2450得：m go=1152（kg）m so=648（kg）9、配合比M3材料用量：m co：m so：m go：m wo：m vo =500：648：1152：150：5.0=1：1.30：2.30：0.30：0.01经试配与调整，拟选用基准配合比为最终理论配合比，具体数据如下：水灰比：W/C=0.30，砂率：βs=36%，外加剂掺量：1.0%。

每m3混凝土材料用量为：水泥：砂子：碎石：水：外加剂=500：648：1152：150：5.0=1：1.30：2.30：0.30：0.01 三、试配与调整：在基准配合比的基础上水灰比增加0.05，砂率增加1%,即：W/C=0.35 m co：m so：m go：m wo：m vo =429：692：1179：150：4.29 βs=37% =1：1.61：2.75：0.35：0.01经计算0.04M3砼需用以下数量原材料选定配合比：四、理论配合比选定：经试配与调整，拟选用基准配合比为最终理论配合比，具体数据如下：水灰比：W/C=0.30，砂率：βs=36%，外加剂掺量：1.0%。

一、设计依据：
1、《普通混凝土配合比设计规程》 （JGJ55－2000）
2、《公路工程水泥及水泥混凝土试验规程》 （JTG E30-2005）
3、《公路桥涵施工技术规范》（JTJ041－ 2000）
二、原材料采用情况：
1、水泥：聊城山水水泥有限公司，东 岳P.O52.5水泥。
2、碎石：长清公路石料厂，10-20mm、 5-10mm碎石。
四、试验室配合比的确定：
根据上述结果，拟采用水灰比为0.36 的配合比。即
mc:mw:ms:mg：减水剂=461：166： 709：1064：11.986
W/C=0.39 根据施工经验选取0.36为基准水灰比

3、坍落度的选择： 根据JGJ55－2000该配合比坍落度选为 120~140mm。 4、用水量选用： 根据JGJ55－2000，掺减水剂时混凝土 用水量mwo选用166kg。
5、水泥用量计算： mco=166/0.36=461kg 6、砂率选择: 根据JGJ55－2000，Mx=2.68,选用砂 率βs=40%
8、减水剂掺量： 根据产品说明书减水剂掺量选为水泥
质量的2.6%， 9、初始配合比： mc:mw:ms:mg：减水剂= 461：166：709：1064：11.986
10、水灰比上调0.2、下调0.2各材料 用量
水灰比为0.38时： mc:mw:ms:mg：减水剂=437：166：719： 1078：11.362 水灰比为0.34时： mc:mw:ms:mg：减水剂=488：166：698： 1047：12.688
3、减水剂：聊城市东昌府区一诺建材 有限公司JGB-1高效缓凝减水剂。
4、砂：东平河砂，中砂。
三、配合比设计步骤：
1、混凝土配制强度的确定： 根据JGJ55－2000；混凝土配制强度：

C50砼配合比设计计算书一设计依据1、JTG /TF50-2011《公路桥涵施工技术规范》2、JGJ 55－2011《普通混凝土设计规程》3、JTG E42-2005《公路工程集料试验规程》4、JTG E30-2005《公路工程水泥及水泥混凝土试验规程》5、GB50119－2013《混凝土外加剂应用技术规范》6、GB175-2007《通用硅酸盐水泥》7、GB/T 50080《普通混凝土拌合物性能试验方法标准》二设计要求1、设计强度：C502、坍落度：160～200mm。

3、使用部位：桥梁上部构造等工程等，设计强度等级为C50的部位三原材料1、水泥：广西鱼峰水泥有限公司鱼峰牌P.O52.5水泥；2、砂：贝江河砂，级配良好，细度模数2.94、表观密度2.677g/cm3、堆积密度1.500g/cm33、碎石：神龙碎石场碎石，为5～25 mm连续级配，表观密度2704kg/m3、堆积密度1499kg/m34、外加剂：广西科达建材有限公司KD-JS缓凝高效减水剂，掺量为水泥质量的1.2 %，实测减水率为24 %，5、水：工地饮用水5．原材料按JTG E42－2005、JTG E30－2005进行试验，试验结果均符合规范要求，资料附后。

四按规程JGJ55－2011进行配合比计算1．确定试配强度：fcu,0＝fcu,k＋1.645σ＝50＋1.645×6＝59.9 MPa2 计算水胶比：fb=fce=γcfce,g=1.10*52.5=57.75，查表aa=0.53, ab=0.20.W/B=aa·fb/( fcu,o+aa·ab·fb)=0.53×57.75/(59.9+0.53×0.20×57.75)=0.46 根据JGJ55-2000《普通混凝土配合比设计规程》、JTGF50-2011《公路桥涵施工技术规范》、《混凝土结构工程施工质量验收规范》等技术标准及设计文件的要求。

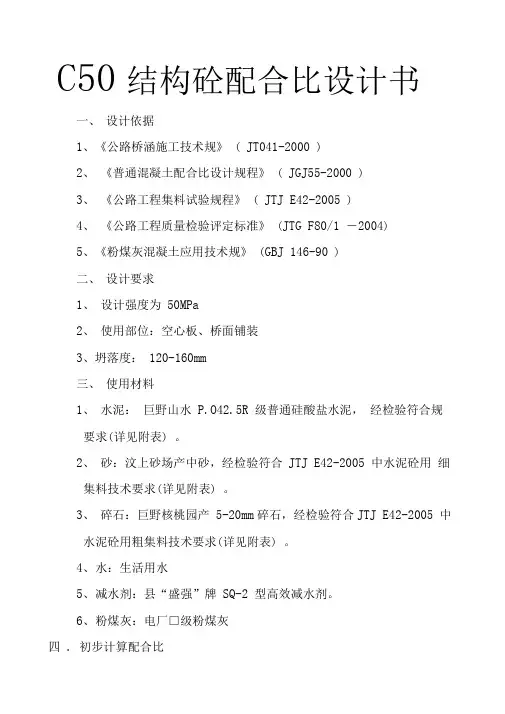

C50结构砼配合比设计书一、设计依据1、《公路桥涵施工技术规》 ( JT041-2000 )2、《普通混凝土配合比设计规程》 ( JGJ55-2000 )3、《公路工程集料试验规程》 ( JTJ E42-2005 )4、《公路工程质量检验评定标准》 (JTG F80/1 －2004)5、《粉煤灰混凝土应用技术规》 (GBJ 146-90 )二、设计要求1、设计强度为50MPa2、使用部位：空心板、桥面铺装3、坍落度：120-160mm三、使用材料1、水泥：巨野山水P.O42.5R 级普通硅酸盐水泥，经检验符合规要求(详见附表) 。

2、砂：汶上砂场产中砂，经检验符合JTJ E42-2005 中水泥砼用细集料技术要求(详见附表) 。

3、碎石：巨野核桃园产5-20mm碎石，经检验符合JTJ E42-2005 中水泥砼用粗集料技术要求(详见附表) 。

4、水：生活用水5、减水剂：县“盛强”牌SQ-2 型高效减水剂。

6、粉煤灰：电厂□级粉煤灰四. 初步计算配合比1、确定试配强度f cu。

0设计要求混凝土强度f cu。

k=50MPa混凝土强度标准差C按表查取a =6.0贝y： f cu.o=f cu k+1.645 a =50+1.645 X 6=59.9MPa2、确定水灰比W/C&、计算水泥实际强度f ee所采用水泥28天抗压强度实测值f ee暂时没有资料，水泥强度等级值的富余系数按常规取r c=1.05 贝f ee=1.05 X 42.5=44.625MPab、计算水灰比W/C因为本单位没有混凝土回归系数统计资料，其回归系数按表查取a a=0.46 a b=0.07W/C=( a a。

f ee)/ f eu) +a a。

0a b。

f ee=0.46 X 44.625/ (59.9+0.46 X 0.07 X 44.625 ) =0.333、确定单位用水量m wo 根据碎石最大粒径及混凝土坍落度要求，查表知K=53 T 取14em m wo=10（T+K）/3=10 （14+53）/3=223Kg/m3掺入水泥用量的2.3%减水剂后，经试拌，减水率达20%，用水量m wo=223 X （ 1-0.2 ）=178kg,4、确定单位水泥用量m eo根据确定的单位用水量m co和确定的水灰比W/C值，计算水泥用量m eom co=n wo* W/C=178^ 0.33=539kg5、确定砂率值B s为了保证混凝土拌合的和易性，确定砂率为：B s=36%6、掺加粉煤灰：（1 ）选定粉煤灰取代水泥率f=13%则粉煤灰用量：Mf=McoX f=539 x 0.13=70kg/m3水泥用量：Mc=Mco-Mf=539-McoX f=469kg/m3（2）计算粉煤灰混凝土的用水量Mw=Mwo/ Mcox（ Mc+Mf）=178/539 x（ 469+70）=178kg/m3（3）计算水泥和粉煤灰的浆体体积Vp由p c=3.1kg/m3 p f=2.2kg/m3则Vp=Mc/ p c+ Mf/ p f+ Mwo=469/3.1+70/2.2+178=361（4）计算砂、石总体积VA由a取20%则：VA=1000X（1- a） -Vp=1000 x（ 1-0.02 ）-361=619（5）由砂率Bs 求砂、石质量Ms、Mg由：B s=36% p s=2.688kg/m3 p g=2.694kg/m3则Ms=VAxB sxp s=599kg/m3Mg=VAx（ 1- B s）xp g=1067kg/m3根据以上计算得出每立方掺粉煤灰砼各材料用量：Mc: Mw: Ms: Mg ：Mf: Mad469:178: 599: 1067: 70: 12.40五．确定基准配合比1、试拌按计算配合比进行试拌，检验砼拌合物的坍落度及粘聚性、保水性均符合施工规要求。

混凝土配合比设计说明书一、设计依据1、《普通混凝土配合比设计规程》JGJ55-20112、《普通混凝土拌合物性能试验方法标准》GB／T50080-20023、《普通混凝土力学性能试验方法》GB/T50081-20024、《普通混凝土长期性能与耐久性能试验方法标准》GB/T50082-2009二、设计说明1、本次配合比采用42.5级普通硅酸盐水泥3、技术要求：设计强度等级50.0MPa。

三、原材料选用水泥：P.O 42.5。

外掺料：粉煤灰细骨料：河砂，中砂。

粗骨料：5-20mm连续级配碎石（二级配，5-10mm占40%，10-20mm占60%）。

外加剂：减水剂（减水率20％）四、混凝土配合比设计计算1、确定试配强度f cu.o设计混凝土强度f cu.k=40MPa，混凝土强度标准差σ=6f cu.o=f cu.k+1.645·σ=40+1.645×6=49.87MPa2、确定水灰比W/Ca、计算水泥实际强度采用水泥28d抗压强度实测值f ce暂无资料，水泥强度等级值的富余系数按常规γc=1.16f ce=γc·f ceg=1.16×42.5=49.3MPab、计算水灰比W/C因为本单位没有混凝土回归系数统计资料，其回归系数按表查取αa=0.46，α=0.07bW/C=αa·f ce／（f cu.o＋αa·αb·f ce）=0.4297≈0.433、确定单位用水量m wo根据碎石最大粒径（20mm）及塌落度（35-50mm）查表（JGJ55-2011），1m³混凝土的用水量为m wo=195㎏，掺入水泥用量的0.75％减水剂后经试拌，减水率达20％，用水量m wo=195×（1－20％）=156㎏4、确定单位水泥用量m co根据确定的单位用水量m wo和确定的水灰比W/C值，计算水泥用量m com co=m wo／W/C=156/0.43=363㎏5、确定粉煤灰用量粉煤灰代替20%水泥用量m co=363×80%=290.4kg粉煤灰用量为72.6kg6、确定砂率值为了保证混凝土拌合料的和易性，确定砂率为βs=34％7、计算碎石、砂的用量采用质量法外加剂=290.4×0.75％=2.19㎏假定混凝土1m³重量为2200㎏m so＋m go=2200－m co－m wo－减水剂=2200－290.4－156－2.19=1751.41㎏砂用量m co=1751.41×34％=595.48㎏碎石用量m go=1751.41－595.48=1155.93㎏8、混凝土初步配合比：水泥∶砂∶碎石∶水∶减水剂 : 粉煤灰290.4 595.48 1155.93 156 2.19 72.61 ∶ 2.05 ∶ 3.98 ∶ 0.54 ∶ 0.0075 : 0.25五、经济分析本组配合比中未使用新型材料，故材料成本较低，在配合比中使用了25%的粉煤灰来代替水泥，可以减少水泥用量，降低成本。

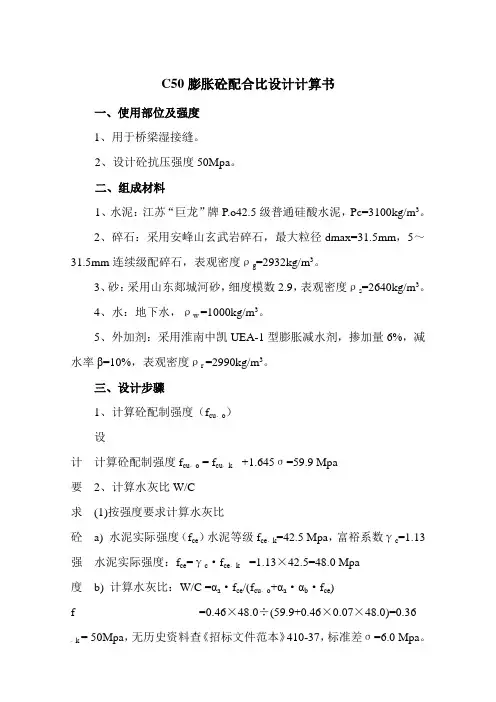

C50膨胀砼配合比设计计算书一、使用部位及强度1、用于桥梁湿接缝。

2、设计砼抗压强度50Mpa。

二、组成材料1、水泥：江苏“巨龙”牌P.o42.5级普通硅酸水泥，Pc=3100kg/m3。

2、碎石：采用安峰山玄武岩碎石，最大粒径dmax=31.5mm，5～31.5mm连续级配碎石，表观密度ρg=2932kg/m3。

3、砂：采用山东郯城河砂，细度模数2.9，表观密度ρs=2640kg/m3。

4、水：地下水，ρw =1000kg/m3。

5、外加剂：采用淮南中凯UEA-1型膨胀减水剂，掺加量6%，减水率β=10%，表观密度ρr =2990kg/m3。

三、设计步骤1、计算砼配制强度（f cu．o）设计要求砼强度f cu．k = 50Mpa，无历史资料查《招标文件范本》410-37，标准差σ=6.0 Mpa。

计算砼配制强度f cu．o = f cu．k +1.645σ=59.9 Mpa2、计算水灰比W/C(1)按强度要求计算水灰比a) 水泥实际强度（f ce）水泥等级f ce．k=42.5 Mpa，富裕系数γc=1.13水泥实际强度：f ce=γc·f ce．k =1.13×42.5=48.0 Mpab) 计算水灰比：W/C =αa·f ce/(f cu．o+αa·αb·f ce)=0.46×48.0÷(59.9+0.46×0.07×48.0)=0.36(2)按耐久性校核水灰比，符合《招标文件范本》410-8有关要求，水灰比采用W/C=0.36.3、计算掺外加剂砼单位用水量（m w •ad ）选定单位用水量：T=70mm~90mm ，碎石最大粒径为31.5mm m wo =1/3(T+K)=1/3×(80+485)=188kg/m 3掺外加剂砼单位用水量：m w •ad =188×(1－β)=169 kg/m 3 4、计算掺外加剂砼单位水泥用量 (1) 计算基准单位水泥用量：m C o = m w •ad /（W/C ）=169/0.36=469kg/m 3 计算外加剂单位用量m ad =469×6% = 28 kg/m 3 掺外加剂砼单位水泥用量（外加剂等量取代水泥） m c ·ad = 469－28 = 441 kg/m 3(2) 按耐久性校核胶材用量符合《招标文件范本》410-8有关要求。

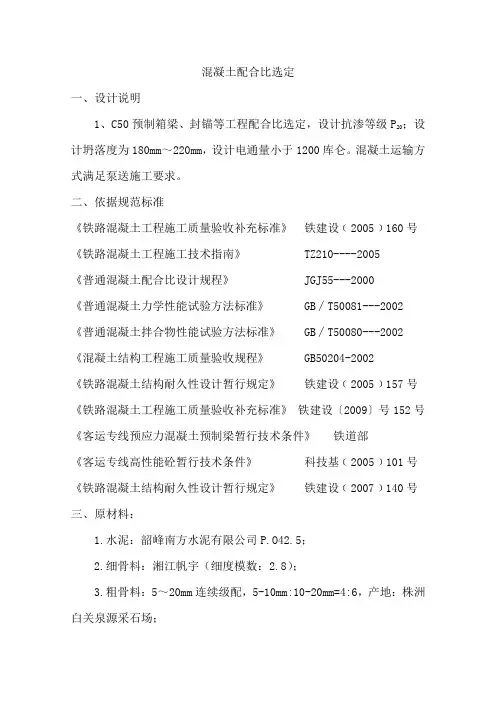

混凝土配合比选定一、设计说明1、C50预制箱梁、封锚等工程配合比选定，设计抗渗等级P20；设计坍落度为180mm～220mm，设计电通量小于1200库仑。

混凝土运输方式满足泵送施工要求。

二、依据规范标准《铁路混凝土工程施工质量验收补充标准》铁建设﹝2005﹞160号《铁路混凝土工程施工技术指南》 TZ210----2005《普通混凝土配合比设计规程》 JGJ55---2000《普通混凝土力学性能试验方法标准》 GB∕T50081---2002 《普通混凝土拌合物性能试验方法标准》 GB∕T50080---2002 《混凝土结构工程施工质量验收规程》 GB50204-2002《铁路混凝土结构耐久性设计暂行规定》铁建设﹝2005﹞157号《铁路混凝土工程施工质量验收补充标准》铁建设〔2009〕号152号《客运专线预应力混凝土预制梁暂行技术条件》铁道部《客运专线高性能砼暂行技术条件》科技基﹝2005﹞101号《铁路混凝土结构耐久性设计暂行规定》铁建设﹝2007﹞140号三、原材料：1.水泥：韶峰南方水泥有限公司P.O42.5；2.细骨料：湘江帆宇（细度模数：2.8）；3.粗骨料：5～20mm连续级配，5-10mm:10-20mm=4:6，产地：株洲白关泉源采石场；4.粉煤灰：岳阳九通F类Ⅰ级（掺量：15%）；5.矿物掺合料：湘潭山鹰经贸有限公司S95级矿渣粉（掺量：10%）；6.外加剂：江苏博特JM-PCA（I）聚羧酸系高效减水剂（掺量：1.0%）7.工程用水：井水四、设计步骤：1.确定配制强度根据《普通混凝土配合比设计规程》（JGJ55--2000）混凝土的配制强度采用下列公式确定： f cu，0≥f cu，k+1.645σ根据《混凝土结构工程施工质量验收规程》(GB50204-2002)规定，σ取值为6Mpa，则：f cu，0=（50+1.645×6.0）=59.9Mpa2.根据《混凝土工程施工质量验收补充标准》、《铁路混凝土结构耐久性设计暂行规定》的设计要求，水泥用量取363kg/m3,江苏博特JM-PCA(1)聚羧酸系高效性能减水剂，掺量为胶凝材料总量的1.0%，根据《普通混凝土配合比设计规程》（JGJ55-2000）初选砂率为40%，混凝土拌合物用水量为145kg/m3，水胶比为0.30，按以上初步配合比进行试拌，再分别调整水胶比0.28和0.32，得到相近的两个配合比试拌，见表1表1 C50预制箱梁、封锚等工程配合比（Kg/m3）编号水泥细骨料粗骨料粉煤灰矿渣粉减水剂水备注A 383 681 1066 77 52 5.18 145B 363 713 1069 72 48 4.83 145C 350 743 1069 68 45 4.53 145五、预制箱梁、封锚等工程试配及拌合物性能在表1的基础上进行试拌，得到满足和易性要求的基准配合比如下，各配合比拌合物性能见表2表2.拌合物性能结果（mm）编号用水量（Kg∕m3）坍落度初始0.5h后A 145 190 185B 145 200 195C 145 210 205六、预制箱梁、封锚等工程力学性能及耐久性能根据预制箱梁、封锚等工程拌合物性能试验结果，上述配合比的预制箱梁、封锚等工程拌合物性能满足施工要求。

go+ m
so+ m
wo+ m
fo1+ m
fo2=2450mso/（m
go+ m
so）=βs mso=779kg/m3 m
go=1032kg/m3
9、缓凝高效减水剂的掺量为1.3%,减水率为26%,则每立方米混凝土减水剂用量为m
J=484×1.3%=6.3kg
10、计算得到每立方米混凝土材料用量为：
co)mco=m
bo－m
fo1－m
fo2=484－48－73=363Kg。
7、砂率（βs）：
根据《普通混凝土配合比设计规程》（JGJ55-2011）第5.4.2表中，选取砂率βs为43%；.
8、根据上述各项技术数据，采用质量法计算骨料用量，假定混凝土
混合料表观密度ρ
cp=2450kg/m3：mco+ m
0.32 388 155 779 1032 48 48 6.3 36％
0.34 353 160 782 1037 48 48 6.1 37％
八、检验强度提出试验室配比：
以上三组配合比分别拌和成型7天和28天抗压强度试件检测其强度，结果见下表
水胶比
0.30
0.32
0.347天抗压强度(MPa)
53.9
53.3
45.928天抗压强度(MPa)
65.2
62.9
55.4备注
九、考虑现场施工的实际情况,所以选择B组较为经济合理。
水胶比水泥水砂碎石粉煤灰矿渣粉外加剂砂率
0.32 388 155 779 1032 48 48 6.3 36％
C50
一、使用部位：
桥梁工程
二、设计参数：
1、设计强度等级：

C50微膨胀砼配合比设计书一、砼说明本C50微膨胀砼为普通碎石混凝土，所处环境为温暖环境；该配 合比用于箱梁的绞缝、湿接缝等。

、砼设计依据1、《京港澳高速驻马店至信阳（豫鄂界）段改扩建工程两阶段施工图 设计》6、 《建设用卵石、碎石》 GB/T 14685-20117、 《建设用砂》 GB/T 14684-2011 8、 《通用硅酸盐水泥》 GB175-2007 三、砼设计要求1、设计强度50.0Mpa,配制强度59.9 Mpa2、坍落度要求： 160~200mm 3、最大水灰比：0.45 4、最小水泥用量： 330kg/m3四、原材料情况：1、 水泥：采用驻马店市豫龙同力水泥有限公司生产的 P.052.5普通硅 酸盐水泥。

（详细信息参数见试验资料）2、 砂子：采用信阳浉河的H 区中砂，Mx =2.7（详细信息参数见试验资2、 公路桥涵施工技术规范》 JTG/T F50-20113、 公路工程集料试验规范》 JTG E42-20054、 公路工程水泥试验规程》 JTG E30-20055、 普通砼配合比设计规程》 JGJ55-2011料)3、 碎石：采用信阳南湾产 4.75-9.5mm 、9.5-19mm 产的两种规格碎 石掺配成4.75-19mm 的连续级配碎石，其中 4.75-9.5mm 占20% 9.5-19mm 占80%。

(详细信息参数见试验资料)4、 拌和水：饮用水。

(详细信息参数见试验资料)5、 减水剂：采用江苏苏博特新材料股份有限公司生产的 PCA-I 型聚羧酸高性能减水剂，掺量为1.2%。

6、 膨胀剂：采用江苏苏博特新材料股份有限公司生产的 HME-HI 低碱 型混凝土膨胀剂，掺量为8%o 五、配合比设计计算1、确定试配强度：fcu,o 二fcu,k+1.645d=50+1.645X 6=59.9(Mpa)为保证耐久性要求水.狡比取0. 323、确定单位用水量：根据碎石粒径大小及坍落度要求，查表确定用 水量217kg.由于掺入江苏苏博特新材料股份有限公司PCA-1型聚羧酸高性能减水剂经试拌确定减水剂的减水率为 28.5%。

C50砼配合比设计计算书一、 材料1、水泥：鼎鑫 P.O 52.5，28天抗压强度为55.7Mpa 。

2、矿渣粉：辛集钢信S95，28天抗压强度比为98% 。

3、粉煤灰：衡水衡冠实业有限公司，Ⅰ级，45μm 筛余9.0%。

4、 碎石：满城10-20mm 石料占70%，压碎值为：9.5%，含泥量为0.5%，针片状为4.5%；满城5-10mm 石料占30%，含泥量为0.6%，针片状为4.2 %。

5、砂：正定中砂 细度模数为：2.5，含泥量为2.8%。

6、 泵送剂：衡水鑫泰 减水率为20%。

二、 要求1、强度：C50 2、 坍落度为：140±30mm三、 配合比计算步骤1、 试配强度计算：f cu ，o =f cu ，k +1.645δ=50+1.645×6=59.87Mpa2、 计算胶凝材料28天抗压强度值（b f ）经试验，粉煤灰与矿渣粉的最佳掺量为10%-15%，根据JGJ55-2011中表3.0.5-1结合试验确定粉煤灰掺10%，矿渣粉掺13.5%。

b f =s f γγce f =0.85×1.0×55.7=47.35Mpa3、 计算水胶比W/C=bb a o cu b a f f f ααα+,=35.4720.053.087.5935.4753.0⨯⨯+⨯=0.3867≈0.39 根据《混凝土结构耐久性设计规范》GB/T50476-2008，C50混凝土最大水胶比为0.36，故W/C 选用0.364、 选取砂率：s β（%）根据JGJ55-2011中表5.4.2结合试验确定砂率41%。

5、 用水量的计算查JGJ55-2011中表5.2.1-2并经试验选定：泵送剂掺量为3.15%，用水量为160kg/m 3。

6、 胶凝材料用量的计算m bo =m wo /（W/C ）=160/0.36=444kg/m 37、 粗细集料用量确定m cp 假定为2450kg/ m 3⎢⎢⎢⎢⎢⎢⎣⎡+==+++%100*so go so s cp wo so go bo m m m m m m m m β ⎢⎢⎢⎢⎢⎢⎣⎡+==+++%100*%412450160444so go so so go m m m m m⎢⎢⎢⎣⎡==33/1090/756m kg m m kg m goso 根据粗集料筛分试验确定10-20mm 与5-10mm 石料的掺配率为7:37、初步配合比的确定M bo :m so :m go :m wo =444:756:1090:160=1:1.703:2.455:0.36用以上配合比进行试拌，测其坍落度为155mm ，容重为2440kg/m 3胶凝材料中水泥为340 kg/m3，粉煤灰为44 kg/m3，矿渣粉为60 kg/m3；泵送剂掺量为444×3.15%≈14 kg/m3。

C50微膨胀水泥混凝土配合比设计计算书一、设计指标：1、水泥混凝土设计强度等级为C50微膨胀水泥混凝土；2、要求水泥混凝土和易性好，坍落度：120～160mm。

二、设计依据标准:《普通混凝土配合比设计规程》 (JGJ 55-2011)《公路工程水泥及水泥混凝土试验规程》 (JTG E30-2005)《公路桥涵施工技术规范》 (JTG/T F50-2011)《公路工程集料试验规程》 (JTG E42-2005)《通用硅酸盐水泥》 (GB 175-2007)《混凝土外加剂应用技术规范》 (GB50119-2003)《混凝土外加剂》 (GB 8076-2008)图纸设计要求三、选用原材：1、水泥：P·Ⅱ52.5；2、粗集料：碎石5～10mm、10～20mm掺配比例为20%、80%；3、细集料：细度模数：2.76；4、高效减水剂：聚羧酸高性能减水剂（水剂），掺量 1.4%，减水率为25%；5、膨胀剂：(粉剂)，掺量6.0%；6、水：饮用水。

四、基准配合比的设计步骤：1、计算试配强度：由于无统计资料计算混凝土强度标准差，因此根据《公路桥涵施工技术规范》的规定，选取σ＝6.0MPaf cu，o≥f cu，k+1.645σ=50+1.645×6=59.9MPa2、计算水胶比，根据规范查表αa=0.53 αb=0.20 f b=52.5MPW/B=W/B=0.53×52.5/(59.9+0.53×0.20×52.5)=0.43 ，取0.333、用水量确定，查表计算，因设计配合比坍落度为120～160mm，最大公称粒径为20mm碎石，故用水量m wo=213kg/m34、计算掺高效减水剂时用水量：m wo =213×（1-25%）=160kg/m35、计算水泥用量：m co ==160÷0.33=485kg/m36、计算高效减水剂：m ao=m coβa=485×1.4%=6.79kg/m37、计算膨胀剂：m a01=m c01βa1=485×6.0%=29.1kg/m38、计算粗、细集料用量(m so、m go)，取βs为34%，假定砼容重为2450kg/m3m so=(2450-485-160)×34%=614kg/m3m go=2450-485-160-614=1191kg/m39、每方基准配合比混凝土材料用量：m co =485kg；m wo =160kg；m so =614kg；m go =1191kg单粒级mm 5～10 10～20 /掺配比例 % 20 80 /用量kg/m3238 953 /碎石(5～10mm)m go1=1191×0.2=238kg/m3碎石(105～205mm)m go2=1191×0.8=953kg/m310、基准配合比为：m co：m so：m g：m wo：m ao：m ao1=485：614：1191：160：6.79:29.1=1:1.27：2.46：0.33：0.014:0.06水胶比为0.33五、基准配合比试拌，试配用量24L：材料用量：1、水泥：11.64kg2、细集料：14.74kg3、粗集料：5～10mm：10～20mm＝5.72kg ： 22.86kg4、高效减水剂：0.163kg5、膨胀剂：0.6984kg6、水： 3.84 kg实测坍落度为160mm，和易性良好，容重为2450kg/m3。
