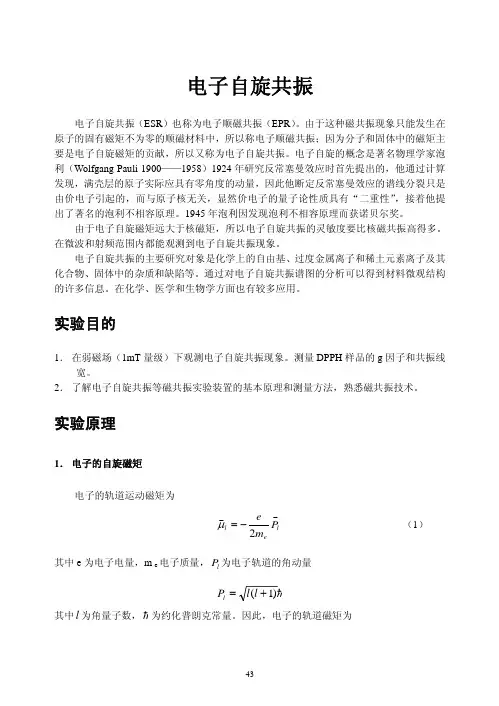

电子自旋共振电子自旋共振（ESR ）也称为电子顺磁共振（EPR ）。

由于这种磁共振现象只能发生在原子的固有磁矩不为零的顺磁材料中，所以称电子顺磁共振；因为分子和固体中的磁矩主要是电子自旋磁矩的贡献，所以又称为电子自旋共振。

电子自旋的概念是著名物理学家泡利（Wolfgang Pauli 1900——1958）1924年研究反常塞曼效应时首先提出的，他通过计算发现，满壳层的原子实际应具有零角度的动量，因此他断定反常塞曼效应的谱线分裂只是由价电子引起的，而与原子核无关，显然价电子的量子论性质具有“二重性”，接着他提出了著名的泡利不相容原理。

1945年泡利因发现泡利不相容原理而获诺贝尔奖。

由于电子自旋磁矩远大于核磁矩，所以电子自旋共振的灵敏度要比核磁共振高得多。

在微波和射频范围内都能观测到电子自旋共振现象。

电子自旋共振的主要研究对象是化学上的自由基、过度金属离子和稀土元素离子及其化合物、固体中的杂质和缺陷等。

通过对电子自旋共振谱图的分析可以得到材料微观结构的许多信息。

在化学、医学和生物学方面也有较多应用。

实验目的1． 在弱磁场（1mT 量级）下观测电子自旋共振现象。

测量DPPH 样品的g 因子和共振线宽。

2． 了解电子自旋共振等磁共振实验装置的基本原理和测量方法，熟悉磁共振技术。

实验原理1． 电子的自旋磁矩电子的轨道运动磁矩为l e l P m e v v2−=μ （1） 其中e 为电子电量，m e 电子质量，为电子轨道的角动量l P h )1(+=l l P l其中为角量子数，为约化普朗克常量。

因此，电子的轨道磁矩为l hB el l l m e l l μμ)1(2)1(+=+=h 其中μB 称为玻尔磁子 2241027.92m A m e eB ⋅×==−h μ 电子的自旋磁矩为 s e s P m e v v2−=μ （2） h )1(+=s s P sB es s s m e s s μμ)1(2)1(+=+=h 其中s 为自旋量子数，自由电子的s = 1/2；P s 为自旋角动量。

实验28 电子自旋共振电子自旋共振(Electron Spin Resonance ，缩写为ESR)，又称顺磁共振(Paramagnetic Resonance)，是恒定磁场中的电子自旋磁矩在射频电磁场作用下发生的一种磁能级间的共振跃迁现象。

ESR 是直接检测和研究含有未成对电子的顺磁性物质的技术，可以提供有机物、无机物、生物学、固体状态以及表面分子种类等的电子结构信息，如有机物自由基、二价自由基、三重激发态以及大多数的过渡金属和稀土类物质等，在化学、物理、生物和医学等各方面都获得了极其广泛的应用。

一、 实验目的1、研究电子自旋共振现象，测量DPPH 中电子的朗德因子（g 因子）。

2、了解微波器件在ESR 中的应用。

二、实验原理原子的磁性来源于原子磁矩。

由原子物理学可知，组成原子的电子在绕原子核作轨道运动的同时，还作自旋运动。

因此，电子具有轨道角动量 )l(l P l 1+=和自选角动量 )1(+=s s P s ，二者分别对应轨道磁矩B l l l μμ)1(+=和自旋磁矩B s s s μμ)1(2+=，其中玻尔磁子212401027.9/1027.92--⨯=⨯==T J me Bμμ尔格/高斯，l 和s 分别为轨道量子数和自旋量子数， 为约化普朗克常量由于原子核的磁矩很小，可以忽略不计。

所以原子的总磁矩由原子中各电子的轨道磁矩和自旋磁矩所决定。

角动量和磁矩在三维空间是量子化的，对于单电子，l P 和错误！未找到引用源。

量子化后在外磁场H （与Z 轴平行）方向的分量可能为：B l lZ m μμ=l lZ m P = ， 其中l m —磁量子数，l m = 0，±1；±2，…,±l ，有)12(+l 个方向。

由于自旋角动量在空间只有两个量子化方向（自旋量子数s m 为±1/2），因此21±==s s m P B B s s m μμμ±==2对于多电子原子，原子的总角动量是由电子的轨道角动量和自旋角动量以矢量叠加的方式合成，满足)1(+=J J P J其中J —总角量子数，仅考虑S L -耦合，SL S L S L J --++=，，， 1。

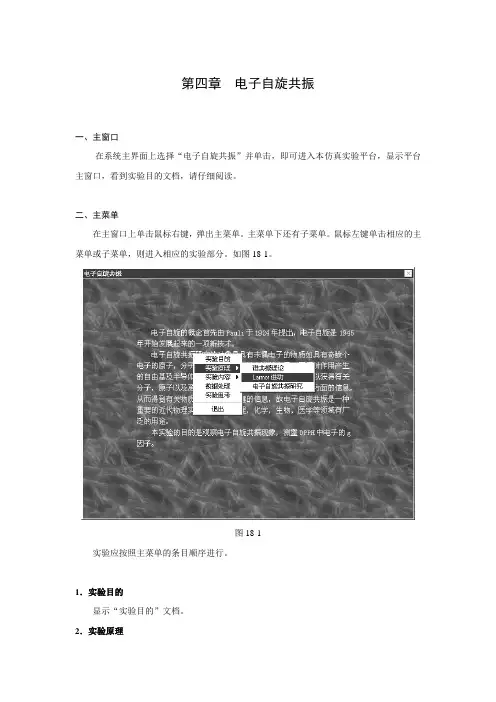

第四章电子自旋共振一、主窗口在系统主界面上选择“电子自旋共振”并单击，即可进入本仿真实验平台，显示平台主窗口，看到实验目的文档，请仔细阅读。

二、主菜单在主窗口上单击鼠标右键，弹出主菜单。

主菜单下还有子菜单。

鼠标左键单击相应的主菜单或子菜单，则进入相应的实验部分。

如图18-1。

图18-1实验应按照主菜单的条目顺序进行。

1．实验目的显示“实验目的”文档。

2．实验原理选择“磁共振理论”子菜单。

显示“磁共振理论”文档。

选择“Larmor进动”子菜单。

使用鼠标拖动滚动条，观察磁矩在外磁场，旋转磁场，及合成磁场中的进动情况。

如图18-2。

图18-2选择“电子自旋共振”子菜单，显示“电子自旋共振”原理文档。

请认真阅读。

3．实验内容包括子菜单“仪器装置”和“实验步骤”。

单击子菜单“仪器装置”，显示仪器装置图（图18-3）。

用鼠标点击各个命令框，选择要观察的仪器装置（或电路图）。

图18-34．实验步骤单击子菜单“实验步骤”，开始具体的实验操作（如图18-4）。

在实验操作之前，请阅读有关实验内容，按步骤逐步进行实验。

图18-4步骤1：通过点击命令框“用内扫法观察电子自旋现象”（实验内容一）和命令框“测DPPH中的g因子及地磁场垂直分量”（实验内容二）来选择实验内容。

阅读完毕，可以点击命令框“继续下一步”开始下一步。

步骤2：如图18-5。

通过点击关键字“内扫法”和关键字“外扫法”来查看扫场法的原理演示。

点击关键字“内扫法”进入步骤2.1，点击关键字“外扫法”进入步骤2.2，点击命令框“回到上一步”将退回到实验步骤1，点击命令框“继续下一步”将开始实验步骤3。

图18-5步骤2.1：如图18-6。

通过改变扫场信号比较观察示波器的变化，图中所示的即为内扫法示波器波形图。

比较完毕，请按返回命令框退回到实验步骤2。

图18-6步骤2.2：如图18-7。

图中示波器所示波形即为外扫法共振信号。

观察完毕，请按返回命令框退回到实验步骤2。

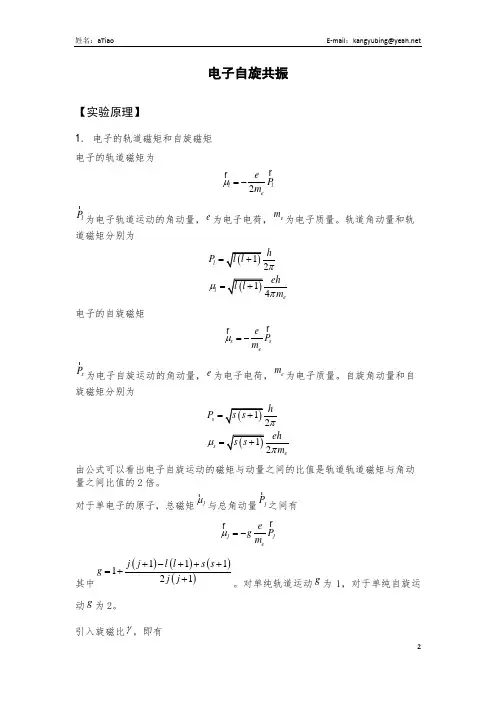

电子自旋共振【实验原理】1. 电子的轨道磁矩和自旋磁矩电子的轨道磁矩为2l le e P m μ=-l P 为电子轨道运动的角动量，e 为电子电荷，e m 为电子质量。

轨道角动量和轨道磁矩分别为l l P μ== 电子的自旋磁矩s s e e P m μ=-s P 为电子自旋运动的角动量，e 为电子电荷，e m 为电子质量。

自旋角动量和自旋磁矩分别为s s P μ== 由公式可以看出电子自旋运动的磁矩与动量之间的比值是轨道轨道磁矩与角动量之间比值的2倍。

对于单电子的原子，总磁矩jμ与总角动量jP 之间有j j e e gP m μ=-其中()()()()111121j j l l s s g j j +-+++=++。

对单纯轨道运动g 为1，对于单纯自旋运动g 为2。

引入旋磁比γ，即有j j eP e gm μγγ==-在外磁场中jP 和jμ都是量子化的，因此jP 在外磁场方向上投影为()(),1,,1,2π==----z mhP m j j j j相应的磁矩jμ在外磁场方向上的投影为()(),1,,1,2γμπ==----z mhm j j j j由以上公式可得4z Bemgehmg m μμπ=-=-4B e ehm μπ=为玻尔磁子2. 电子自旋共振（电子顺磁共振） 由于原子总磁矩jμ的空间取向是量子化的，因此原子处在外磁场B 中时，磁矩与外磁场的相互作用也是量子化的，为2j B mhBE B mg B γμμπ=-=-=- 相邻磁能级之间的能量差为2hB E γπ∆=当向能量差为20hB E γπ∆=的原子发射能量为20hB h γνπ=光子时，原子将这个光子跃迁到高磁能级，这是发生在原子中的共振吸收跃迁现象，磁能级分裂是由电子自旋提供的就是“电子自旋共振”。

因此，电子自旋共振条件是光子的圆频率满足B ωγ=3. 电子自旋共振研究的对象如果分子中的原子所有的电子轨道都已成对填满了电子，自旋磁矩为0，没有固有磁矩，不会发生电子自旋共振。

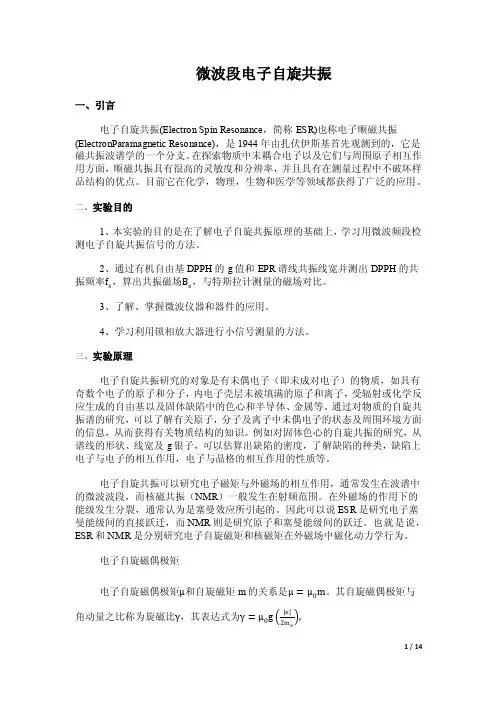

微波段电子自旋共振一、引言电子自旋共振(Electron Spin Resonance，简称ESR)也称电子顺磁共振(ElectronParamagnetic Resonance)，是1944年由扎伏伊斯基首先观测到的，它是磁共振波谱学的一个分支。

在探索物质中未耦合电子以及它们与周围原子相互作用方面，顺磁共振具有很高的灵敏度和分辨率，并且具有在测量过程中不破坏样品结构的优点。

目前它在化学，物理，生物和医学等领域都获得了广泛的应用。

二、实验目的1、本实验的目的是在了解电子自旋共振原理的基础上，学习用微波频段检测电子自旋共振信号的方法。

2、通过有机自由基DPPH的g值和EPR谱线共振线宽并测出DPPH的共振频率f s，算出共振磁场B s，与特斯拉计测量的磁场对比。

3、了解、掌握微波仪器和器件的应用。

4、学习利用锁相放大器进行小信号测量的方法。

三、实验原理电子自旋共振研究的对象是有未偶电子（即未成对电子）的物质，如具有奇数个电子的原子和分子，内电子壳层未被填满的原子和离子，受辐射或化学反应生成的自由基以及固体缺陷中的色心和半导体、金属等。

通过对物质的自旋共振谱的研究，可以了解有关原子，分子及离子中未偶电子的状态及周围环境方面的信息，从而获得有关物质结构的知识。

例如对固体色心的自旋共振的研究，从谱线的形状、线宽及g银子，可以估算出缺陷的密度，了解缺陷的种类，缺陷上电子与电子的相互作用，电子与晶格的相互作用的性质等。

电子自旋共振可以研究电子磁矩与外磁场的相互作用，通常发生在波谱中的微波波段，而核磁共振（NMR）一般发生在射频范围。

在外磁场的作用下的能级发生分裂，通常认为是塞曼效应所引起的。

因此可以说ESR是研究电子塞曼能级间的直接跃迁，而NMR则是研究原子和塞曼能级间的跃迁。

也就是说，ESR和NMR是分别研究电子自旋磁矩和核磁矩在外磁场中磁化动力学行为。

电子自旋磁偶极矩电子自旋磁偶极矩μ和自旋磁矩m的关系是μ=μ0m。

中国石油大学 近代物理实验 实验报告 成 绩：班级：应用物理学09-2班 姓名：王国强 同组者：庄显丽 教师：电子自旋共振（射频）一、基础知识原子中的电子在沿轨道运动的同时具有自旋，其自旋角动量为() 1+=S S p S （7-2-1）其中S 是电子自旋量子数，2/1=S 。

电子的自旋角动量S p 与自旋磁矩S μ间的关系为()⎪⎩⎪⎨⎧+=-=12S S g p m e g B S S e Sμμμ（7-2-2） 其中：e m 为电子质量；eB m e 2 =μ，称为玻尔磁子；g 为电子的朗德因子，具体表示为)1(2)1()1()1(1++++-++=J J S S L L J J g （7-2-3）J 和L 为原子的总角动量量子数和轨道角动量量子数，S L J ±=。

对于单电子原子，原子的角动量和磁矩由单个电子决定；对于多电子原子，原子的角动量和磁矩由价电子决定。

含有单电子或未偶电子的原子处于基态时，L=0，J=S=1/2，即原子的角动量和磁矩等价于单个电子的自旋角动量和自旋磁矩。

设g m e e2=γ为电子的旋磁比，则S S p γμ= （7-2-4）电子自旋磁矩在外磁场B （z 轴方向）的作用下，会发生进动，进动角频率ω为B γω= （7-2-5） 由于电子的自旋角动量S p 的空间取向是量子化的，在z 方向上只能取m p zS= （S S S S m -+--=,1,,1, ）m 表示电子的磁量子数，由于S =1/2，所以m 可取±1/2。

电子的磁矩与外磁场B 的相互作用能为B B B E z S Sγμμ21±==⋅= （7-2-6）相邻塞曼能级间的能量差为B g B E B μγω===∆ （7-2-7）如果在垂直于B 的平面内加横向电磁波，并且横向电磁波的量子能量 ω正好与△E 相等时，即满足电子自旋共振条件时，则电子将吸收此旋转磁场的能量，实现能级间的跃迁，即发生电子自旋共振。

电子自旋共振实验技术的使用指南电子自旋共振（ESR）是一种在化学、物理和生物学领域中广泛应用的实验技术。

它通过测量自由基、离子或分子中的未配对电子的能级结构和动力学特性，提供了关于物质性质和反应机理的重要信息。

本文将介绍ESR实验技术的基本原理、仪器要求、样品准备和实验操作等方面的内容，以帮助读者更好地理解和应用这一技术。

一、ESR实验原理ESR实验基于电子的自旋性质，即电子固有的自旋角动量。

电子自旋在磁场作用下可分裂成多个能级，这些能级之间的能量差可以通过微波辐射来吸收或发射。

在ESR实验中，样品置于强磁场中，利用微波辐射激发样品中未配对电子的自旋能级，通过测量吸收或发射的微波功率和频率，可以获得与样品中未配对电子有关的信息。

二、实验仪器要求进行ESR实验需要一些特殊的仪器设备。

首先是一台高精度的恒温控制系统，用于确保实验温度的稳定性，因为温度的变化会影响样品中未配对电子的行为。

其次是一台高灵敏度的微波辐射源和检测器，用于产生和测量微波辐射的功率和频率。

最后是一台精密的磁场控制系统，用于调节和稳定实验所需的磁场强度和方向。

三、样品准备在进行ESR实验之前，需要准备合适的样品。

样品可以是气体、液体或固体，但必须具有未配对电子。

常用的样品包括自由基、过渡金属离子和生物分子等。

样品应具有高纯度，以减少杂质对实验结果的干扰，并且应根据具体要求进行溶解、稀释或粉碎等处理。

四、实验操作在进行ESR实验时，首先需要调节实验仪器的工作参数。

这包括调节磁场强度、温度、微波功率和频率等。

调节完成后，将样品放置在实验装置中，并确保样品与磁场的平行方向。

开始实验后，通过调节微波功率和频率，观察样品吸收或发射微波辐射的强度和特征，以获取相关数据。

实验结束后，对数据进行分析和解释，进一步研究样品中未配对电子的性质和相互作用。

ESR实验技术的应用十分广泛。

在化学领域，ESR可以用于研究化学反应的动力学过程、分析自由基的产生和传递等。

中国石油大学 近代物理实验 实验报告 成 绩：班级 姓名： 同组者： 教师：电子自旋共振（微波）【实验目的】1．了解电子自旋共振波谱的微波系统，熟悉一些微波器件的使用方法。

2．通过对DPPH 自由基中电子自旋共振谱线的观察，了解电子自旋共振现象及共振特征。

【预习问题】1．什么是电子自旋共振?2．微波段电子自旋共振如何实现？ 3．如何测量朗德因子？【实验原理】一．原子的自旋磁矩原子中的电子在沿轨道运动的同时具有自旋，其自旋角动量为() 1+=S S p S （B3-1）()⎪⎩⎪⎨⎧+=-=12S S g p m e g B SS e Sμμμ（B3-2）玻尔磁子e B m e 2 =μ，)1(2)1()1()1(1++++-++=J J S S L L J J g （B3-3）二．电子自旋共振电子自旋磁矩在外恒磁场的作用下会发生拉莫尔进动，受到材料内部阻尼作用的影响，幅度会逐渐减小，最后磁矩将停留在外磁场的方向上。

如果在加外磁场的同时，在垂直于外磁场的方向加一个微波场，当微波的频率与磁矩进动的频率一致的时候，微波能量将被强烈吸收，这就是共振现象。

共振是指在某一特定外磁场作用下，微波场与磁矩间相互作用而发生塞曼能级间的感应跃迁。

当存在外磁场时，电子的磁矩与外磁场B 0的相互作用能为00S Sz E B B μμ=⋅=（B3-4）上式中Sz μ为磁矩在外磁场方向上的分量，2Sz z z BeegM gM m μμ==（B3-5）式中12z M =±。

分裂的能级为001212a B b B E g B E g B μμ⎧=⎪⎪⎨⎪=-⎪⎩（B3-6） 能级间的能量差为0B E g B μ∆= （B3-7）根据磁共振原理，如果在垂直于B 0的平面内施加一个角频率等于ω0（频率为ν）的交变磁场B 1，当满足条件00B h E g B ωνμ==∆= （B3-8）时，电子就会吸收此交变磁场的能量，实现能级间的跃迁，这就是电子自旋共振现象。

电子自旋共振电子自旋共振（ESR）是一种可以在原子结构中检测到的现象，它是由电子在原子内部动量轴上可观察到的快速旋转移动而产生的。

电子自旋共振以分子自旋共振（MRS）和核磁共振（NMR）形式存在。

这种共振是由电子能级变化所推动的。

电子自旋共振最常用于衡量原子或分子中电子结构变化的能量，并可以提供作为研究实验和模拟的基础。

电子自旋共振的原理电子自旋共振的原理是指电子的自旋磁矩的共振作用与电场的作用之间的相互作用。

当电子磁矩接近某些特定频率（通常与电场频率相关）时，电子受到电场的加速，使其达到自旋共振状态。

电子自旋共振可以被用来测量原子或分子中电子能级变化的能量，通常用于衡量电子磁矩迁移的时间和量。

电子自旋共振的应用电子自旋共振的应用广泛，它可以用于衡量原子或分子中电子能级变化的能量，从而帮助科学家和实验室技术人员更精确地观察和模拟细节。

例如，它可以用于研究介质中有机结构的改变，进而帮助开发新药或材料；它也可以用于研究物质拓扑结构，从而更深入地了解材料性能或拓扑保护；它还可以用于研究各种环境条件下的电子自旋能级变化，从而帮助研究生物的结构。

总之，电子自旋共振可以帮助科学家们更深入地理解原子和分子结构，发现新的、更有效的材料和药物，从而改善人类社会的福祉。

电子自旋共振的将来发展由于电子自旋共振可以用于检测有机物及其他分子的结构，它已经成为科学家研究分子结构和功能的重要手段，而随着纳米科学和技术的发展，电子自旋共振也有可能成为研究纳米材料的重要手段，从而改变人类的生活。

例如，已经有研究通过电子自旋共振来研究肿瘤细胞的结构，以及如何细胞分裂；有研究可以用电子自旋共振来检测抗生素和其他药物在分子水平上的活性；有研究更可以用电子自旋共振来检测纳米粒子的结构和活性，从而发现更具有传感性的纳米材料。

因此，电子自旋共振可以用于研究几乎所有有机或非有机物质的电子结构，以及电子与电场之间的相互作用。

随着科学技术的不断发展，电子自旋共振也将拥有更多的应用，为人类提供更多的帮助，以改善人们的生活。
