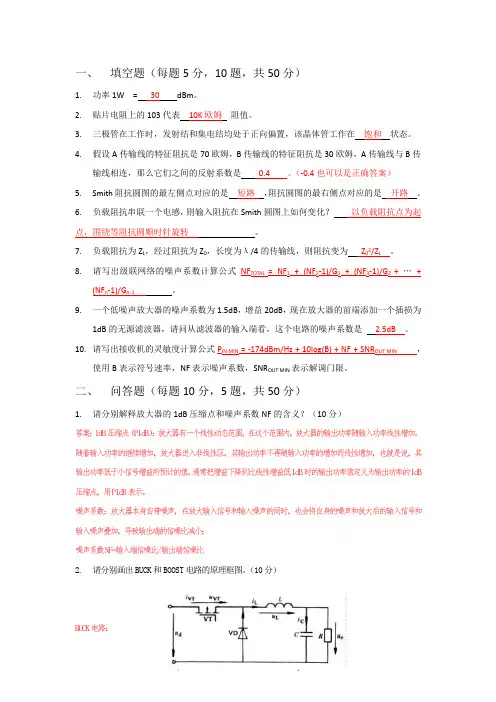

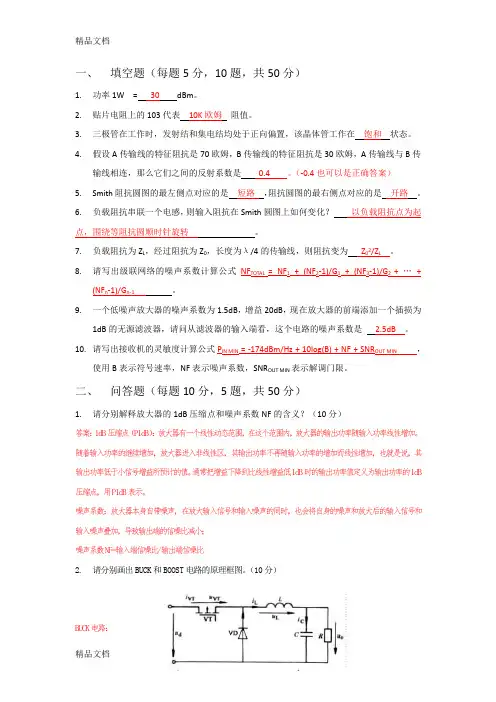

一、填空题(每题 5 分, 10 题,共 50 分)

1. 功率1W = 30 dBm。

2. 贴片电阻上的 103 代表 10K 欧姆阻值。

3. 三极管在工作时,发射结和集电结均处于正向偏置,该晶体管工作在饱和状态。

4. 假设 A 传输线的特征阻抗是 70 欧姆, B 传输线的特征阻抗是 30 欧姆, A 传输线与 B 传

输线相连,那么它们之间的反射系数

是0.4。( -0.4 也可以是正确答案)

5. Smith 阻抗圆图的最左侧点对应的是短路,阻抗圆图的最右侧点对应的是开

路。

6. 负载阻抗串联一个电

感,则输入阻抗在 Smith 圆图上如何变化?以负载阻抗点为起

点,围绕等阻抗圆顺时针旋

转。

7. 负载阻抗为 ZL,经过阻抗

Z0,长度为λ/4 的传输线,则阻抗变

为Z0

2/ZL

8.请写出级联网络的噪声系数计算公式NFTOTAL = NF1 + (NF2-1)/G 1 + (NF3-1)/G 2 + ⋯ +

(NFn -1)/G n-1 。

9.一个低噪声放大器的噪声系数为1.5dB,增益 20dB,现在放大器的前端添加一个插损为

1dB 的无源滤波器,请问从滤波器的输入端看,这个电路的噪声系数是 2.5dB 。

10. 请写出接收机的灵敏度计算公式PIN MIN = -174dBm/Hz + 10log(B) + NF + SNR OUT

MIN ,使用 B 表示符号速率, NF 表示噪声系数, SNR OUT MIN表示解调门限。

二、问答题(每题 10 分, 5 题,共 50 分)

1. 请分别解释放大器的 1dB 压缩点和噪声系数 NF 的含义?( 10 分)

答案:1dB压缩点(P1dB):放大器有一个线性动态范围,在这个范围内,放大器的输出功率随

输入功率线性增加。随着输入功率的继续增加,放大器进入非线性区,其输出功率不再随输入功

率的增加而线性增加,也就是说,其输出功率低于小信号增益所预计的值。通常把增益下降到比

线性增益低1dB时的输出功率值定义为输出功率的 1dB 压缩点,用 P1dB表示。

噪声系数:放大器本身自带噪声,在放大输入信号和输入噪声的同时,也会将自身的噪声和放大后的输入信号和

输入噪声叠加,导致输出端的信噪比减小;

噪声系数 NF=输入端信噪比/ 输出端信噪比

2. 请分别画出 BUCK和 BOOST电路的原理框图。(10 分)

BUCK电路:

BOOST电路:

3.请将下图所示的英文翻译为中文。(10 分)

答案:使用交流耦合的方式将单端 CMOS时钟信号送人 CLKP引脚,CLKM引脚使用 0.1uf 的电容耦合到地,如下图136所示。然而,要实现最优性能必须使用差分输入,因为可以减小共模噪声的干扰。为实现高频输入采样,TI

推荐使用低抖动时钟。带通滤波器可以减小抖动带来的影响。非占空比50%的时钟信号不会影响 ADC的性能。

4. 请画出典型的一次变频超外差式接收机的结构框图,并简要描述。(10

分)

FPGA

32

射频输入带通滤波

LNA MIXER 带通滤波中频放ADC 低噪声放

大器混频器器大器

答案:射频输入后,经过带通滤波器,抑制带外信号后,送入 LNA放大,放大后的信号经过混频器,变频到中频段,再经过带通滤波器抑制镜像干扰,然后送入中频放大器,再送入 ADC进行模数转换,最后送入 FPGA进行数字信号处理。

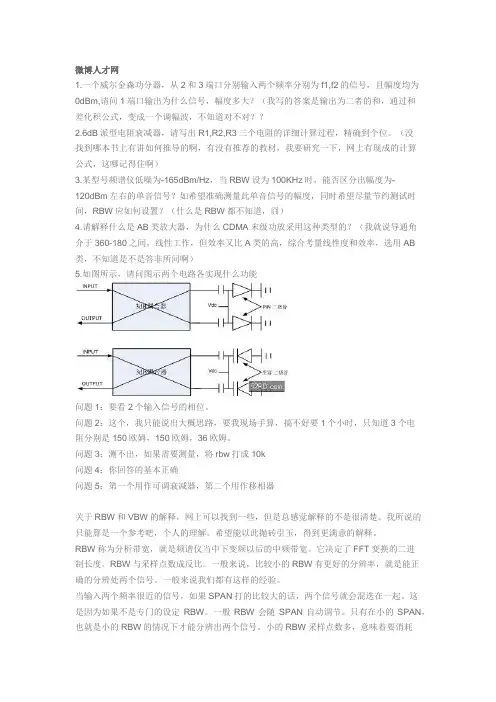

5. 某型号频谱仪低噪为-165dBm/Hz ,当 RBW 设为 100KHz 时,能否区分出幅度为-120dBm

左右的单音信号?如希望准确测量此单音信号的幅度,同时希望尽量节约测试时间,RBW

应如何设置?(10 分)

答案:测不出;如果需要测量,将 RBW打成10KHz
