机械设计考试题一、选择题：本题共１0个小题，每小题2分,共20分，在每小题给出的四个选项中，只有一项是符合题目要求的。
把所选项前的字母填在题后的括号内。
1.在一般工作条件下，齿面硬度ＨＢ≤３５0的闭式齿轮传动，通常的主要失效形式为【B 】A．轮齿疲劳折断 B.齿面疲劳点蚀C．齿面胶合 D. 齿面塑性变形2．带传动在工作时产生弹性滑动,是由于【 C 】A．包角α太小Ｂ. 初拉力F0太小C.紧边与松边拉力不等D.传动过载3．在下列四种型号的滚动轴承中，只能承受径向载荷的是【 B 】A.6208Ｂ. N208 C. ３20８ D. 52084．下列四种螺纹中,自锁性能最好的是【D】A．粗牙普通螺纹 B.细牙普通螺纹C．梯形螺纹 D.锯齿形螺纹5.在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为【C】Ａ．减小齿面滑动速度υs B. 减少蜗杆头数Z１C．增加蜗杆头数Z1 D. 增大蜗杆直径系数q6．在圆柱形螺旋拉伸(压缩）弹簧中,弹簧指数C是指【D】Ａ．弹簧外径与簧丝直径之比值B．弹簧内径与簧丝直径之比值Ｃ.弹簧自由高度与簧丝直径之比值Ｄ．弹簧中径与簧丝直径之比值7.普通平键接联采用两个键时,一般两键间的布置角度为【B 】Ａ.90° B. 120°C．13５°D．180°8．V带在减速传动过程中，带的最大应力发生在【D 】A.V带离开大带轮处B. V带绕上大带轮处C. Ｖ带离开小带轮处Ｄ. Ｖ带绕上小带轮处9．对于普通螺栓联接,在拧紧螺母时,螺栓所受的载荷是【D 】A．拉力Ｂ.扭矩C．压力 D.拉力和扭矩10．滚子链传动中,链节数应尽量避免采用奇数,这主要是因为采用过渡链节后【D 】Ａ．制造困难B．要使用较长的销轴C．不便于装配 D.链板要产生附加的弯曲应力二、填空题:本大题共10个小题，每空1分，共20分。
把答案填在题中横线上。
１．轴如按受载性质区分，主要受弯矩的轴为心轴，主要受转矩的轴为传动轴。
机械设计基础试题库一、判断(每题一分)1、一部机器可以只含有一个机构，也可以由数个机构组成。
……（√）2、机器的传动部分是完成机器预定的动作，通常处于整个传动的终端。
（×）4、机构是具有确定相对运动的构件组合。
（√）5、构件可以由一个零件组成，也可以由几个零件组成。
（√）6、整体式连杆是最小的制造单元，所以它是零件而不是构件。
（×）7、连杆是一个构件，也是一个零件。
（√）8、减速器中的轴、齿轮、箱体都是通用零件。
（×）二、选择(每题一分)1、组成机器的运动单元体是什么？（ B ）A．机构 B．构件 C．部件 D．零件2、机器与机构的本质区别是什么？（ A ）A．是否能完成有用的机械功或转换机械能B．是否由许多构件组合而成C．各构件间能否产生相对运动 D．两者没有区别3、下列哪一点是构件概念的正确表述？（ D ）A．构件是机器零件组合而成的 B．构件是机器的装配单元C．构件是机器的制造单元 D．构件是机器的运动单元4、下列实物中，哪一种属于专用零件？（ B ）A．钉 B．起重吊钩 C．螺母 D．键5、以下不属于机器的工作部分的是（ D ）A．数控机床的刀架 B．工业机器人的手臂C．汽车的轮子 D．空气压缩机三、填空(每空一分)1、根据功能，一台完整的机器是由（动力系统）、（执行系统）、（传动系统）、（操作控制系统）四部分组成的。
车床上的主轴属于（执行）部分。
2、机械中不可拆卸的基本单元称为（零件），它是（制造）的单元体。
3、机械中制造的单元称为（零件），运动的单元称为（构件），装配的单元称为（机构）。
4、从（运动）观点看，机器和机构并无区别，工程上统称为（机械）。
5.机器或机构各部分之间应具有_相对__运动。
机器工作时，都能完成有用的__机械功___或实现转换__能量___。
2 平面机构一、填空题(每空一分)2.两构件之间以线接触所组成的平面运动副，称为高副，它产生 1 个约束，而保留 2 个自由度。

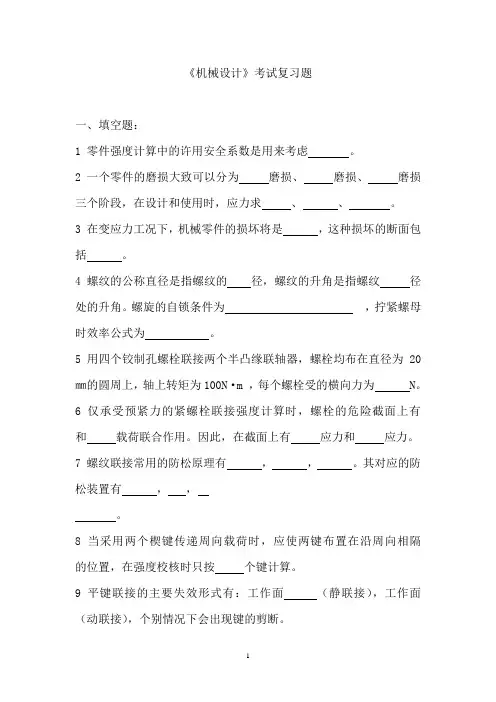

《机械设计》考试复习题一、填空题：1 零件强度计算中的许用安全系数是用来考虑。
2 一个零件的磨损大致可以分为磨损、磨损、磨损三个阶段，在设计和使用时，应力求、、。
3 在变应力工况下，机械零件的损坏将是，这种损坏的断面包括。
4 螺纹的公称直径是指螺纹的径，螺纹的升角是指螺纹径处的升角。
螺旋的自锁条件为，拧紧螺母时效率公式为。
5 用四个铰制孔螺栓联接两个半凸缘联轴器，螺栓均布在直径为20㎜的圆周上，轴上转矩为100N·m ，每个螺栓受的横向力为 N。
6 仅承受预紧力的紧螺栓联接强度计算时，螺栓的危险截面上有和载荷联合作用。
因此，在截面上有应力和应力。
7 螺纹联接常用的防松原理有，，。
其对应的防松装置有，，。
8 当采用两个楔键传递周向载荷时，应使两键布置在沿周向相隔的位置，在强度校核时只按个键计算。
9 平键联接的主要失效形式有：工作面（静联接），工作面（动联接），个别情况下会出现键的剪断。
10 选择普通平键时，键的截面尺寸（ b×h ）是根据查标准来确定；普通平键的工作面是。
11 带传动中，打滑是指，多发生在轮上。
刚开始打滑时紧边拉力F1与松边拉力F2的关系为。
12 带传动与齿轮传动一起作减速工作时，宜将带传动布置在齿轮传动之；当带传动中心距水平布置时，宜将松边安置在方。
带传动一周过程中，带所受应力的大小要发生次变化，其中以应力变化最大，而应力不变化。
13 带传动中，用方法可以使小带轮包角加大。
14 链传动中，即使主动链轮的角速度ω1=常数，也只有当时，从动轮的角速度ω2和传动比 才能得到恒定值。
15 开式链传动的主要失效形式是。
16 链传动工作时，其转速越高，其运动不均匀性越，故链传动多用于速传动。
17 链传动中，小链轮的齿数越多时，则传动平稳性越。
18 链传动的传动比不变，传动比是变化的。
1９齿轮传动强度设计中，σＨ是应力，［σ］Ｈ是应力，σＦ是应力，［σ］Ｆ是应力。
20 在圆柱齿轮传动中，齿轮直径不变而减小模数m ,对轮齿的弯曲强度、接触强度及传动的工作平稳性的影响分别为，，。
螺纹连接1、一压力容器盖螺栓组连接如图所示，已知容器内径D=250mm ，内装具有一定压强的液体，沿凸缘圆周均匀分布12个M16（1d ＝13.835mm ）的普通螺栓，螺栓材料的许用拉应力[]180MPa σ=，螺栓的相对刚度/()0.5bb mc c c +=，按紧密性要求，剩余预紧力1F =1.83F ，F 为螺栓的轴向工作载荷。
试计算：该螺栓组连接允许容器内的液体最大压强max p 及每个螺栓连接所需的预紧力0F 。
1.计算每个螺栓允许的最大总拉力：212[].........................24 1.320815.............................1d F N σπ=⨯=分分1、 计算容器内液体最大压强212max max 2.8 (120815)7434.....................12.8/4 (112)1.82..............................1a F F F F F N D F p p MP π=+=====分分分分02...........................................2(208150.57434)17098......................1bb m C F F F C C N =-+=-⨯=分分2.如图所示的矩形钢板，用4个M20的铰制孔用螺栓（受剪处直径d 0=21mm ）固定在槽钢上，各尺寸关系如图所示（单位：mm ），钢板悬臂端受外载荷F Q =16kN ，试求：1) 螺栓组受哪几种外载荷作用，各自载荷多少？（3分）2) 找出受力最大的螺栓并求出其所受的切应力？（5分）F Q2O1341.螺栓组受到两种外载荷作用:① 横向力 F=F Q =16kN② 转矩 mm N 1076.53601016)2120300(63⋅⨯=⨯⨯=+=F T 2）由横向力F 引起的各螺栓所受的剪力F i 相等：N 104410164F 33i ⨯=⨯==F 由于各螺栓的力矩r 相等，由转矩T 引起的各螺栓所受的剪力F j 相等： ∑==2imaxjmax j r Tr F F 且 260r r i max == 所以，可得16973N 26041076.54r T F 6i j =⨯⨯==由图示受力分析可知，螺栓2和4受力最大，其所受剪力的合力为：N10216973cos45104216973)104(cos45F 2F F F F F 43223j i 2j 2i 42⨯=⨯⨯⨯++⨯=++==其切应力为：7MPa .57214102d 4F 242242=⨯⨯===ππττ3.下图表示两平板用2个M20的普通螺栓联接，承受横向载荷F=6000N ，若取接合面间的摩擦系数ƒ=0.2，可靠性系数K S =1.2，螺栓材料的的许用应力[σ]=2N/mm 2安全系数S=2，螺栓的小径d 1=17.294mm 。
机械设计期末考试试卷大全（复习题库）（杜希元整理）机械设计期末考试试卷（1）一、选择题1．对受轴向变载荷的紧螺栓联接，在限定螺栓总拉力的情况下，提高螺栓疲劳强度的有效措施是___A_______。
A)增大被联接件的刚度B)减小被联接件的刚度C)增大螺栓的刚度2．设计键联接的几项主要内容是：a)按轮毂长度选择键的长度；b)按使用要求选择键的主要类型；c)按轴的直径选择键的剖面尺寸；d)对键联接进行必要的强度校核。
在具体设计时，一般顺序是___B________。
A)b→a→c→dB)b→c→a→dC)a→c→b→dD)c→d→b→a3.链传动中,限制链轮最少齿数的目的是为了__A_.A)减少传动的运动不均匀性和动载荷B)防止链节磨损后脱链C)使小链轮轮齿受力均匀D)防止润滑不良时轮齿加速磨损4.磨损尚无完善的计算方法，故目前设计开式齿轮传动时，一般按弯曲疲劳强度设计计算，用适当增大模数的方法以考虑__C_的影响。
A)齿面点蚀B)齿面塑性变形C)齿面磨损D)齿面胶合5.滑动轴承的宽径比愈小，则B。
A)轴承温升愈大B)摩擦功耗愈小C)承载能力愈大D)端泄愈小6.蜗杆传动中,轮齿承载能力的计算主要是针对__B_来进行的.A)蜗杆齿面接触强度和蜗轮齿根抗弯强度B)蜗轮齿面接触强度和齿根抗弯强度C)蜗杆齿面接触强度和齿根抗弯强度D)蜗轮齿面接触强度和蜗杆齿根抗弯强度7．若一对滚动轴承的基本额定寿命为537000转，则该轴承所受的当量动载荷A基本额定动载荷。
A)大于B)等于C)小于8．自行车的中轴属于A.A)转轴；B)心轴；C)传动轴。
9.带、链、齿轮组成的多级减速传动中，链传动应放在B。
A)高速级B)低速级C)高、低均可10．联轴器和离合器的根本区别是C。
A)联轴器只能用来联结两根轴，离合器还可用来联结轴上的其它回转零件B)联轴器只能用来传递转矩；离合器除传递转矩外，还可用作安全、定向或启动装置C)要把联轴器联结的两轴分离，需要使机器停车进行拆卸；离合器可在机器工作过程中随时使两轴接合或分离D)联轴器可以采用弹性元件来缓冲吸振；离合器则没有这种特性二、填空题（10分)1．蜗杆传动，蜗杆头数越多，效率越高。
考试科目： 机 械 设 计 考试时间： 120分钟 试卷总分 100分一、简答题 （本大题共4小题，总计26分）1、齿轮强度计算中，有哪两种强度计算理论？分别针对哪些失效？若齿轮传动为闭式软齿面传动，其设计准则是什么？ （6分）齿面的接触疲劳强度和齿根的弯曲疲劳强度的计算，齿面的接触疲劳强度针对于齿面的疲劳点蚀失效和齿根的弯曲疲劳强度针对于齿根的疲劳折断。
齿轮传动为闭式软齿面传动，其设计准则是按齿面的接触疲劳强度设计，校核齿根的弯曲疲劳强度。
2、连接螺纹能满足自锁条件，为什么还要考虑防松？根据防松原理，防松分哪几类？（8分）因为在冲击、振动、变载以及温度变化大时，螺纹副间和支承面间的摩擦力可能在瞬间减小或消失，不再满足自锁条件。
这种情况多次重复，就会使联接松动，导致机器不能正常工作或发生严重事故。
因此，在设计螺纹联接时，必须考虑防松。
根据防松原理，防松类型分为摩擦防松，机械防松，破坏螺纹副关系防松。
3、联轴器和离合器的功用是什么？二者的区别是什么？（6分）联轴器和离合器的功用是联接两轴使之一同回转并传递转矩。
二者区别是：用联轴器联接的两轴在工作中不能分离，只有在停机后拆卸零件才能分离两轴，而用离合器可以在机器运转过程中随时分离或接合两轴。
4、链传动产生动载荷的原因是什么？为减小动载荷应如何选取小链轮的齿数和链条节距？（6分）小链轮的齿数不宜过小和链条节距不宜过大。
二、选择题 （在每题若干个选项中选出正确的选项填在横线上。
本大题共12小题，总计24分）1、当两个被联接件之一太厚，不易制成通孔且需要经常拆卸时，往往采用 B 。
A ．螺栓联接B ．双头螺柱联接C ．螺钉联接 2、滚动轴承中，为防止轴承发生疲劳点蚀，应进行 A 。
A. 疲劳寿命计算 B. 静强度计算 C. 极限转速验算 3、阿基米德蜗杆的 A 参数为标准值。
A. 轴面B. 端面C. 法面4、一对相啮合的圆柱齿轮的Z 1＜Z 2 ， b 1>b 2,其齿面接触应力的大小为 A 。
机械设计复习题及答案(一)连接。
1.楔键联接传动中，键的工作面(承载面)是楔键的上下面。
2.普通平键联接中，键的工作面(承载面、受力面)是左右两个侧面。
3.普通平键的截面尺寸b×h是由键连接处轴径在查找手册的标准选定;强度让算时键的工作长度如何确定?根据轮毂的长度和键的强度5.根据工作原理，螺纹联接防松的措施有摩擦防松、机械防松和破坏螺旋副运动关系防松。
6.在常用的螺纹连接中，自锁性能最好(摩擦力最大)的螺纹牙型是牙型角度为60°的三角形螺纹。
7.被联接件受横向载荷作用时，如采用普通螺栓联接，则螺栓受到的是拉力。
8.在螺纹联接中，当两个被联接件之一太厚，不宜制成通孔且经常拆卸，往往可采用双头螺柱连接。
9.4种螺纹连接的特点与适用场合。
螺栓、螺钉、双头螺柱、紧定螺钉10.防松的根本目的是什么?。
避免自动松脱，防止螺旋副的相对运动，防止螺母和螺栓之间的相对运动。
11.螺纹的公称尺寸是哪个?。
外螺纹的大径(二)传动。
1.带正常传动(同步带传动除外)时不能保证精确传动比的原因是带的弹性滑动。
2.带工作时截面上产生的应力有松紧边拉应力、__弯曲应力__、离心拉应力。
应力最大?紧边绕上小带轮处3.带传动是靠摩擦力工作的，所以把带轮的侧面做的粗糙一些，可提高承载能力,合适吗?不合适，带传动中不可避免存在弹性滑动，摩擦力增大了，皮带容易磨损，减少了皮带的使用寿命。
4.设计链传动时，链节数最好取偶数。
奇数。
过渡5.链传动工作时传动比不准确，主要是由于链传动中存在多边形效应。
6.在滚子链传动中，链节距p越小，则链承载能力越小，传动的动载荷小。
7.标准齿轮的齿形系数Y F只与齿数有关，而与模数无关。
8.一对齿轮传动中，Z1<Z2，材料不同，硬度不同，其齿面接触应力σH1=σH2。
但齿根弯曲应力σF1≠σF2。
9.对于直齿圆柱齿轮传动，其齿根弯曲疲劳强度主要取决于模数和齿宽。
10.对于直齿圆柱齿轮传动，齿面接触疲劳强度主要取决于中心距和齿宽:是错误的。
