地基载荷试验要点

土(岩)地基载荷试验一、试验目的土(岩)地基载荷试验是检测地基承载力的重要方法之一，其主要目的是确定地基在静载荷作用下的力学性能和承载能力。

通过试验，可以获得地基的变形特性、沉降量、承载力等关键参数，为地基设计、施工和安全使用提供重要依据。

二、试验设备与材料1.试验设备：主要包括载荷试验机、百分表、数据采集系统等。

2.试验材料：一般采用方形或圆形承载板，以及反力框架、千斤顶等。

三、试验步骤1.准备工作：选择合适的试验场地，清理地表杂物，确保场地平整。

根据试验方案，准备好试验设备与材料。

2.安装承载板：将承载板放置在试验点上，确保与地面接触良好，无明显缝隙。

3.安装反力框架：将反力框架放置在承载板上，确保其稳定不动。

4.加载与观测：逐步增加载荷，一般分为若干级，每级加载后稳定一定时间，然后记录下百分表的读数以及沉降量。

5.卸载与观测：卸载时，应逐步减少载荷，并记录下百分表的读数以及回弹量。

6.重复试验：为了获得更为准确的试验数据，可以对同一试验点进行多次重复试验。

四、试验结果分析1.数据整理：整理好各级载荷下的沉降量、回弹量以及百分表读数等数据。

2.结果分析：根据试验数据，分析地基的变形特性、承载力等关键参数。

一般来说，地基的承载力可根据最大加载值和相应的沉降量进行估算。

五、地基承载力评价根据试验结果分析，可以对地基的承载力进行评价。

一般来说，地基的承载力应满足工程设计和施工的要求。

当承载力不足时，需要对地基进行加固处理或者采取其他措施以提高其承载能力。

同时，在施工过程中，也应当注意控制施工载荷不超过地基的承载能力，以避免对地基造成损害。

第二节载荷试验--------------------------------------------------------------------------------一、概述载荷试验是一种地基土的原位测试方法，可用于测定承压板下应力主要影响范围内岩土的承载力和变形特性。

载荷试验可分为浅层平板载荷试验、深层平板载荷试验和螺旋板载荷试验三种。

浅层平板载荷试验适用于浅层地基土；深层平板载荷试验适用于埋深大于3m和地下水位以上的地基土；螺旋板载荷试验适用于深层地基土或地下水位以下的地基土。

《岩土工程勘察规范》(GB50021-2001)第10.2.2条规定，载荷试验应布置在有代表性的地点，每个场地不宜小于3个点，当场地内岩土体不均匀时，应适当增加试验点。

浅层平板载荷试验应布置在基础底面标高处。

载荷试验是岩土工程勘察的一个重要勘察手段。

本章就载荷试验的方法、要求、资料整理及成果应用作一介绍。

二、平板载荷试验平板载荷试验(PLT)是在一定面积的刚性承压板上加荷，通过承压板向地基土逐级加荷，测定地基土的压力与变形特性的原位测试方法。

它反映承压板下1.5~2.0倍承压板直径或宽度范围内，地基土强度、变形的综合性状。

平板载荷试验可用于以下目的：1）确定地基土承载力的特征值，为评定地基土的承载力提供依据。

2）确定地基土的变形模量（排水或不排水）。

3）估算地基土的不排水抗剪强度。

4）确定地基土基床反力系数。

5）估算地基土的固结系数。

平板载荷试验分为浅层载荷试验和深层载荷试验，适用于各种地基土，特别适用于各种填土及含碎石的土。

平板载荷试验反映承压板下不超过2倍承压板宽度（或直径）范围内地基土的特性，如在这影响范围内地基土为非均质土时，试验结果为一综合性状，给试验数据的分析造成一定的困难。

（一）平板载荷试验的基本理论及常规技术要求1.平板载荷试验基本理论典型的平板载荷试验p~s曲线(p为施加于承压板上的压力) ；s为在相应压力下的沉降）可分为3个阶段（见图7-1）1. 直线变形阶段：当压力小于临塑荷载py（比例极限压力），p~s成直线关系。

第二节载荷试验--------------------------------------------------------------------------------一、概述载荷试验是一种地基土的原位测试方法，可用于测定承压板下应力主要影响范围内岩土的承载力和变形特性。

载荷试验可分为浅层平板载荷试验、深层平板载荷试验和螺旋板载荷试验三种。

浅层平板载荷试验适用于浅层地基土；深层平板载荷试验适用于埋深大于3m和地下水位以上的地基土；螺旋板载荷试验适用于深层地基土或地下水位以下的地基土。

《岩土工程勘察规范》(GB50021-2001)第10.2.2条规定，载荷试验应布置在有代表性的地点，每个场地不宜小于3个点，当场地内岩土体不均匀时，应适当增加试验点。

浅层平板载荷试验应布置在基础底面标高处。

载荷试验是岩土工程勘察的一个重要勘察手段。

本章就载荷试验的方法、要求、资料整理及成果应用作一介绍。

二、平板载荷试验平板载荷试验(PLT)是在一定面积的刚性承压板上加荷，通过承压板向地基土逐级加荷，测定地基土的压力与变形特性的原位测试方法。

它反映承压板下1.5~2.0倍承压板直径或宽度范围内，地基土强度、变形的综合性状。

平板载荷试验可用于以下目的：1）确定地基土承载力的特征值，为评定地基土的承载力提供依据。

2）确定地基土的变形模量（排水或不排水）。

3）估算地基土的不排水抗剪强度。

4）确定地基土基床反力系数。

5）估算地基土的固结系数。

平板载荷试验分为浅层载荷试验和深层载荷试验，适用于各种地基土，特别适用于各种填土及含碎石的土。

平板载荷试验反映承压板下不超过2倍承压板宽度（或直径）范围内地基土的特性，如在这影响范围内地基土为非均质土时，试验结果为一综合性状，给试验数据的分析造成一定的困难。

（一）平板载荷试验的基本理论及常规技术要求1.平板载荷试验基本理论典型的平板载荷试验p~s曲线(p为施加于承压板上的压力) ；s为在相应压力下的沉降）可分为3个阶段（见图7-1）1. 直线变形阶段：当压力小于临塑荷载py（比例极限压力），p~s成直线关系。

地基土平板载荷试验方案地基土平板载荷试验是评估地基土承载力和地基土的变形性能的常用试验方法之一、它通过施加不同荷载于地基土平板上，观察平板在测试过程中的变形情况，从而得出地基土的承载力和变形性能指标。

下面是关于地基土平板载荷试验的方案，包括试验目的、试验设备和试验步骤等内容。

一、试验目的通过地基土平板载荷试验，目的是评估地基土的承载力和变形性能，为工程设计提供地基土的力学参数，并确定合适的地基处理措施。

二、试验设备1. 地基土平板：尺寸为1m x 1m，厚度为10cm的钢板平板；2.荷载设备：可施加不同等级荷载的液压机；3.变形测量设备：包括静测量和动测量；4.试验仪器：包括裂缝仪、浸水仪、压缩剪切装置等。

三、试验步骤1.土样采集：根据实际构造的复杂程度和工程要求，选择合适的地点进行土样采集，保证采样的土样与工程实际土体的代表性。

2.土样处理：对采集的土样进行处理，包括去杂质、破碎、筛选等步骤，确保土样质量良好。

3.试件制备：将处理后的土样制备成符合试验要求的试件，放置于试验室内保持一定湿度。

4.建立试验系统：将地基土平板放置于试验系统内，并连接好荷载设备和变形测量设备。

5.施加荷载：按照试验方案中规定的荷载顺序和荷载大小，逐步施加荷载，观察平板的变形情况。

6.变形测量：在荷载施加的过程中，使用静测量和动测量设备对平板的变形进行测量，记录变形数据。

7.停止荷载：当平板的变形达到要求的范围或负荷达到预定值时，停止施加荷载。

8.结束试验：移除平板和试验系统设备，对数据进行整理和分析，得出地基土的承载力和变形性能指标，发表试验报告。

四、安全措施1.在试验过程中，对液压机和其他设备要进行安全检查，确保运行正常。

2.试验现场要保持整洁，防止发生意外事故。

3.试验操作人员要穿戴好个人防护装备，避免受伤。

4.如遇到发生非正常情况，要及时停止试验并采取相应的应急措施。

总结：地基土平板载荷试验是一种常用的评估地基土承载力和变形性能的试验方法。

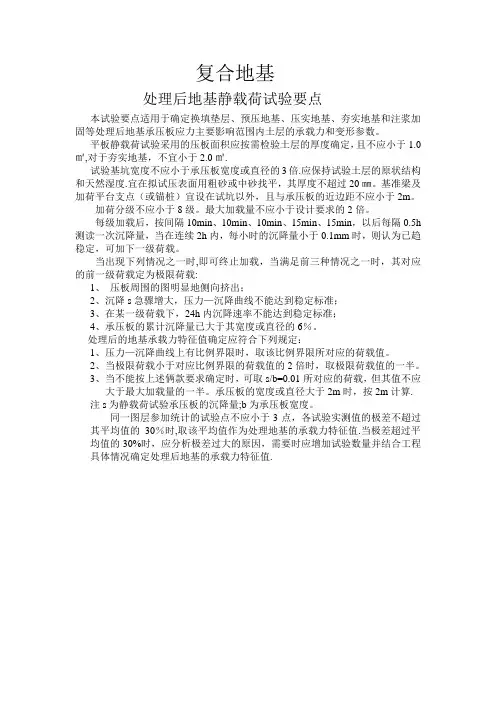

复合地基处理后地基静载荷试验要点本试验要点适用于确定换填垫层、预压地基、压实地基、夯实地基和注浆加固等处理后地基承压板应力主要影响范围内土层的承载力和变形参数。

平板静载荷试验采用的压板面积应按需检验土层的厚度确定，且不应小于1.0㎡,对于夯实地基，不宜小于2.0㎡.试验基坑宽度不应小于承压板宽度或直径的3倍.应保持试验土层的原状结构和天然湿度.宜在拟试压表面用粗砂或中砂找平，其厚度不超过20㎜。

基准梁及加荷平台支点（或锚桩）宜设在试坑以外，且与承压板的近边距不应小于2m。

加荷分级不应小于8级。

最大加载量不应小于设计要求的2倍。

每级加载后，按间隔10min、10min、10min、15min、15min，以后每隔0.5h 测读一次沉降量，当在连续2h内，每小时的沉降量小于0.1mm时，则认为已趋稳定，可加下一级荷载。

当出现下列情况之一时,即可终止加载，当满足前三种情况之一时，其对应的前一级荷载定为极限荷载:1、压板周围的图明显地侧向挤出；2、沉降s急骤增大，压力—沉降曲线不能达到稳定标准；3、在某一级荷载下，24h内沉降速率不能达到稳定标准；4、承压板的累计沉降量已大于其宽度或直径的6％。

处理后的地基承载力特征值确定应符合下列规定：1、压力—沉降曲线上有比例界限时，取该比例界限所对应的荷载值。

2、当极限荷载小于对应比例界限的荷载值的2倍时，取极限荷载值的一半。

3、当不能按上述俩款要求确定时，可取s/b=0.01所对应的荷载，但其值不应大于最大加载量的一半。

承压板的宽度或直径大于2m时，按2m计算.注s为静载荷试验承压板的沉降量;b为承压板宽度。

同一图层参加统计的试验点不应小于3点，各试验实测值的极差不超过其平均值的30％时,取该平均值作为处理地基的承载力特征值.当极差超过平均值的30%时，应分析极差过大的原因，需要时应增加试验数量并结合工程具体情况确定处理后地基的承载力特征值.。

概述（地基基础的一般知识）1.建筑物、地基、基础的关系一个完整的建筑体系包括了上部结构、基础与地基三个组成部分，三者构成一个相互依存的整体，具有各自的功能。

上部结构是完成设计预定功能的主体结构。

基础通常指建筑物最下端与地基直接接触并经过了特殊处理的结构部件。

地基是指建筑物下方的承受建筑物的荷载并维持建筑物稳定的岩土体。

请看图例。

图1房屋建筑体系的组成2桥梁建筑体系的组成2.地基基础的类型（1）地基的类型（2）基础的类型3.对地基和基础的一般要求保证建筑物的安全和正常使用，充分发挥地基的承载能力。

安全保证是第一位的。

此外尚应注意经济与安全的协调。

4.地基和基础的常用检测方法地基检测方法：静载试验，静力触探，动力触探，标准贯入。

承载力与变形指标检测常用静载试验，均匀性与密实程度检测常用静力触探、动力触探和标准贯入。

桩基础检测方法：静载试验，低应变，高应变，超声波，钻芯。

承载力检测常用静载试验（单桩，深井）和高应变，强度与完整性检测常用低应变、超声波和钻芯法。

1.1试验设备和方法一、试验设备目前国内采用的试验装置，大体可归纳为由承压板、加荷系统、反力系统、观测系统四部分组成。

设备的具体布置方式有如下两种：图2-1堆载平台系统的设备布置图2-2锚桩反力梁系统的设备布置（一）承压板类型和尺寸承压板可用混凝土、钢筋混凝土、钢板、铸铁板等制成，多以钢板为主。

要求压板具有足够的刚度，不破损、不挠曲，压板底部光滑平整，尺寸和传力重心准确，搬运和安置方便。

承压板形状可加工成正方形或圆形，其中圆形压板受力条件较好而且边界条件简单，使用最多。

（二）承压板面积岩土工程勘察规范规定一般宜采用0.25~0.50m2，对均质密实的土，可采用0.1m2，对软土和人工填土，不应小于0.5m2。

建筑地基基础设计规范GBJ5007-2002规定承压板面积不应小于0.25m2，对于软土不应小于0.5m2。

采用单桩复合地基试验方式时，压板面积为一根桩承担的处理面积。

地基承载力试验方法总括地基土载荷实验地基土载荷实验用于确定岩土的承载力和变形特征等，包括：载荷实验；现场浸水载荷实验；黄土湿陷实验；膨胀土现场浸水载荷实验等。

检测内容：天然地基承载力，检测数量不少于3点；复合地基承载力抽样检测数量为总桩数的0.5%～1.0%，且不少于3点，重要建筑应增加检测点数。

CFG桩和素混凝土桩应做完整性检测。

1．地基土载荷实验要点用于确定地基土的承载力，依据《建筑地基基础设计规范》（GB50007）。

（1）基坑宽度不应小于压板宽度或直径的3倍。

应注意保持实验土层的原状结构和天然湿度。

宜在拟试压表面用不超过20mm厚的粗、中砂层找平。

（2）加荷等级不应少于8级。

最大加载量不应少于荷载设计值的两倍。

（3）每级加载后，按间隔10、10、10、少于3点，基本值的极差不得超过平均值的30%，取此平均值作为地基承载力标准值。

2. 现场试坑浸水试验用于确定地基土的承载力和浸水时的膨胀变形量。

依据《膨胀土地区建筑技术规范》（GBJ112）附录三“现场浸水载荷试验要点”。

其操作重点：（1）承压板面积不应小于0.5㎡。

（2）分级加荷至设计荷载，当土的天然含水量大于或等于塑限含水量时，每级荷载可按25kPa增加。

每组荷载施加后，按0.5h、1h 各观察沉降一次，以后每隔1h或更长时间观察一次，直到沉降达到相对稳定后再加下一级荷载。

（3）连续2h的沉降量不大于0.1mm/2h 时，即可认为沉降稳定。

（4）浸水水面不应高于承压板底面，浸水期间每隔3d或3d以上观察一次膨胀变形。

连续两个观察周期内，其变形量不应大于0.1mm/3d，浸水时间不应少于两周。

（5）浸水膨胀变形达到相对稳定后，应停止浸水按规定继续加荷直至达到破坏。

（6）应取破坏荷载的一半作为地基土承载力的基本值。

3. 黄土湿陷性载荷试验用于测定湿陷起始压力、自重湿陷量、湿陷系数等。

有室内压缩试验载荷试验、试坑浸水试验。

依据《湿陷性黄土地建筑规范》（GBJ25）附录六“黄土湿陷性试验”。

地基承载力检测一、地基土载荷实验地基土载荷实验用于确定岩土的承载力和变形特征等，包括：载荷实验；现场浸水载荷实验；黄土湿陷实验；膨胀土现场浸水载荷实验等。

检测内容：天然地基承载力，检测数量不少于3点；复合地基承载力抽样检测数量为总桩数的0.5%～1.0%，且不少于3点，重要建筑应增加检测点数。

CFG桩和素混凝土桩应做完整性检测。

1．地基土载荷实验要点用于确定地基土的承载力，依据《建筑地基基础设计规范》（GB50007）。

（1）基坑宽度不应小于压板宽度或直径的3倍。

应注意保持实验土层的原状结构和天然湿度。

宜在拟试压表面用不超过20mm厚的粗、中砂层找平。

（2）加荷等级不应少于8级。

最大加载量不应少于荷载设计值的两倍。

（3）每级加载后，按间隔10、10、10、15、15min，以后为每隔0.5h读一次沉降，当连续2h内，每h的沉降量小于0.1mm 时，则认为已趋稳定，可加下一级荷载。

（4）当出现下列情况之一时，即可终止加载：①承压板周围的土明显的侧向挤出；②沉降s急骤增大，荷载-沉降（p-s）曲线出现陡降段；③在某一荷载下，24h内沉降速度不能达到稳定标准；④s/b≥0.06（b:承压板宽度或直径）（5）承载力基本值的确定：①当p～s曲线上有明显的比例界限时，取该比例界限所对应的荷载值；②当极限荷载能确定，且该值小于对应比例界限的荷载值的1.5倍时，取荷载极限值的一半；③不能按上述二点确定时，如压板面积为0.25～0.50㎡,对低压缩性土和砂土，可取s/b=0.01～0.015所对应的荷载值；对中、高压缩性土可取s/b=0.02所对应的荷载值。

（6）同一土层参加统计的实验点不应少于3点，基本值的极差不得超过平均值的30%，取此平均值作为地基承载力标准值。

2. 现场试坑浸水试验用于确定地基土的承载力和浸水时的膨胀变形量。

依据《膨胀土地区建筑技术规范》（GBJ112）附录三“现场浸水载荷试验要点”。

其操作重点：（1）承压板面积不应小于0.5㎡。

附录B复合地基静载荷试验要点B.0.1本试验要点适用于单桩复合地基静载荷试验和多桩复合地基静载荷试验。

B.0.2复合地基静载荷试验用于测定承压板下应力主要影响范围内复合土层的承载力。

复合地基静载荷试验承压板应具有足够刚度。

单桩复合地基静载荷试验的承压板可用圆形或方形，面积为一根桩承担的处理面积；多桩复合地基静载荷试验的承压板可用方形或矩形，其尺寸按实际桩数所承担的处理面积确定。

单桩复合地基静载荷试验桩的中心（或形心）应与承压板中心保持一致，并与荷载作用点相重合。

B.0.3承压板底面标高应与基础底面设计标高相同。

承压板底面下宜铺设粗砂或中砂垫层，垫层厚度可取100mm～150mm，承压板尺寸大时取大值。

如采用设计的垫层厚度进行试验，试验承压板的宽度对独立基础和条形基础应采用基础的设计宽度，对大型基础试验有困难时应考虑承压板尺寸和垫层厚度对试验结果的影响。

垫层施工的夯填度应满足设计要求。

B.0.4试验标高处的试坑长度和宽度不应小于承压板尺寸的3倍。

基准梁及加荷平台支点（或锚桩）宜设在试坑以外，且与承压板边的净距不应小于2m。

B.0.5试验前应采取防水和排水措施。

B.0.6加载等级可分为（8～12）级。

测试前为校核试验系统整体工作性能，预压荷载不得大于总加载量的5%。

最大加载压力不应小于设计要求承载力特征值的2倍。

B.0.7每加一级荷载前后均应各读记承压板沉降量一次，以后每0.5h读记一次。

当1h内沉降量小于0.1mm时，即可加下一级荷载。

B.0.8当出现下列情况之一时可终止试验：1沉降急剧增大，土被挤出或承压板周围出现明显的隆起；2承压板的累计沉降量已大于其宽度或直径的6％；3当达不到极限荷载，而最大加载压力已大于设计要求承载力特征值的2倍。

B.0.9卸载级数可为加载级数的一半，等量进行，每卸一级，间隔0.5h，读记回弹量，待卸完全部荷载后间隔3h读记总回弹量。

B.0.10复合地基承载力特征值的确定应符合下列规定：1当依据压力-沉降曲线能确定极限荷载，且其值不小于对应比例界限的2倍时，可取比例界限值；当其值小于对应比例界限的2倍时，可取极限荷载的一半；2当压力-沉降曲线是平缓的光滑曲线时，可按相对变形值确定，并应符合下列规定：1）对碎石桩复合地基，可取s/b或s/d等于0.01所对应的压力；2）对水泥土搅拌桩或旋喷桩单桩复合地基，可取s/b或s/d等于0.006~0.008所对应的压力，对水泥土搅拌桩或旋喷桩多桩复合地基，或桩身强度大于1.0MPa 且桩身质量均匀时可取高值；对于加固淤泥等软黏土地基时，单桩复合地基和多桩复合地基均宜取低值；3）对刚性桩复合地基，可取s/b或s/d等于0.01~0.015所对应的压力；4）对有经验的地区，也可按当地经验确定相对变形值，但原地基土为高压缩性土层时，相对变形值的最大值不应大于0.015。

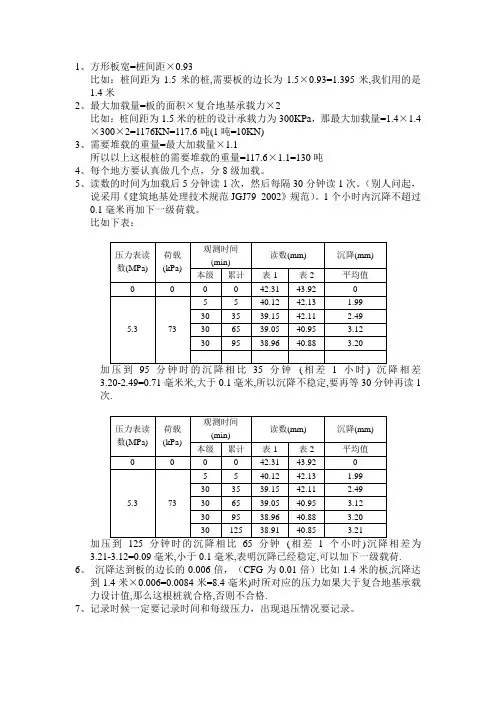

1、方形板宽=桩间距×0.93
比如：桩间距为1.5米的桩,需要板的边长为1.5×0.93=1.395米,我们用的是
1.4米
2、最大加载量=板的面积×复合地基承载力×2
比如：桩间距为1.5米的桩的设计承载力为300KPa，那最大加载量=1.4×1.4×300×2=1176KN=117.6吨(1吨=10KN)
3、需要堆载的重量=最大加载量×1.1
所以以上这根桩的需要堆载的重量=117.6×1.1=130吨
4、每个地方要认真做几个点，分8级加载。

5、读数的时间为加载后5分钟读1次，然后每隔30分钟读1次。

（别人问起，
说采用《建筑地基处理技术规范JGJ79_2002》规范）。

1个小时内沉降不超过
0.1毫米再加下一级荷载。

比如下表：
相差
3.20-2.49=0.71毫米米,大于0.1毫米,所以沉降不稳定,要再等30分钟再读1
次.
3.21-3.12=0.09毫米,小于0.1毫米,表明沉降已经稳定,可以加下一级载荷. 6、沉降达到板的边长的0.006倍，（CFG为0.01倍）比如1.4米的板,沉降达
到1.4米×0.006=0.0084米=8.4毫米)时所对应的压力如果大于复合地基承载力设计值,那么这根桩就合格,否则不合格.
7、记录时候一定要记录时间和每级压力，出现退压情况要记录。

基桩静载试验注意事项基桩静载荷试验是验证基桩承载力的重要手段，会直接关系到建筑的安全性，所以，基桩静载荷试验必须在试验过程中注意一些常见问题，以确保试验质量。

注意事项：一、堆载平台严禁出现偏心加荷系统如果是由堆载平台构成时，应当特别注意堆载平台出现偏心问题。

这是因为堆载平台做加荷系统的实验中，常常存在加载量把控不当的误差，一旦多载或者少载，都会造成偏心。

例如在实验过程中发生的在没有达到目标吨位之前，堆载平台就被顶起，造成两支墩局部悬空，使得加压无法继续，造成实验失败。

如果没有在第一时间发现问题，并继续加载，就会造成堆载平台垮塌的严重事故。

所以，在堆载法试验中应当重视反力装置的安装，并实现“二个一致”，即平台的中心和试验桩桩头中心的一致，堆载物的重心与平台中心的一致，以此保证试验顺利完成。

此方法在大吨位堆载实验中尤其应当受到重视。

二、试验前主梁压实千斤顶部分静载实验是在软土地基上进行的，由于受软土地基条件的限制，地基承载力不足，造成在静载实验进行之前，上部载荷就已经全部加载在了支承墩之上，从而在成了支承墩下沉、继而主梁压实千斤顶。

这么一来就使得在实验正式开始之前，一部分的荷载借助千斤顶施加在了桩顶上，形成了试验桩在事实上的下沉现象。

此部分的沉降量并没有记录在实验数据之中，导致实验数据出现偏差。

进而对静荷载试验Q～S曲线的形态及最终累计沉降量精度造成不良影响。

三、异常情况处理为防止工地发生停电情况，应配备手动油泵，确保试验正常进行。

如发生漏油情况，必须对其整体进行详细的检查，对于轻微的解决办法就是时常补载，而对于严重的状况则要对配件进行跟换，从而使试验数据精准无误。

在加载实验中，如果出现桩身突然下沉过大的情况，首先要做的就是检查加载设备、沉降量测试系统，看其是否出现了问题，如果确定是桩身破坏的，必须在原始记录中记载并说明详细情况。

在桩静载试验中，中途因故停止试验后，恢复试验时，应先加载至前一级荷载，稳定后继续进行试验，同时应在原始记录中，详细说明试验中断原因、起止时间、处理过程等。

土地基载荷试验规范及方法一、试验前的准备工作1.确定试验区域：根据设计要求和现场条件，确定试验区域的位置和规模。

2.建立观测系统：建立合理的观测系统，包括土层压缩计、孔隙水压计等设备。

3.确定试验荷载：根据土地基础设计要求，确定试验所需的荷载。

4.安装试验设备：安装荷载施加设备和相应的观测设备。

二、试验过程1.荷载施加：根据预定的荷载大小和施加方式，逐渐施加荷载，直至所需的试验荷载达到。

2.荷载保持：在达到试验荷载后，保持荷载的稳定施加，观测试验点的变形和沉降情况。

3.荷载卸除：荷载保持一定时间后，逐步卸除试验荷载，观测试验点的恢复变形和沉降情况。

4.观测与记录：在试验荷载施加、保持和卸除过程中，及时观测和记录试验点的变形和沉降情况。

5.试验结束：试验完成后，清理试验现场，整理试验数据和记录，并进行初步分析。

三、试验数据处理与结果评价1.数据处理：对观测数据进行整理、统计和分析，得到试验点的变形量、沉降量和变形曲线等等。

2.结果评价：根据试验数据和土地基础设计要求，评价土地基础的承载能力、沉降性状和变形特性，进行工程设计的修正和优化。

四、试验报告编写1.报告内容：根据试验结果和分析，编写试验报告，包括试验目的、试验方法、试验过程、试验数据、数据处理和结果评价等。

2.报告格式：根据国家和地方的相关规范和标准，确定试验报告的格式和要求。

3.报告审查：完成试验报告后，进行内部审查和专家评审，保证报告的准确性和可靠性。

总结：土地基载荷试验规范及方法是土地基础工程中的重要内容，通过科学合理的试验设计和严谨的试验过程，可以得到可靠的试验数据和结果，为土地基础设计提供科学依据，保证工程的安全和可靠。

同时，试验报告的编写和评审也是试验工作的重要环节，对试验过程和结果进行科学总结和评价，以期为相关工程提供参考和借鉴。

附录四地基土载荷试验要点（一）基坑宽度不应小于压板宽度或直径的三倍。

应注意保持试验土层的原状结构和天然温度。

宜在拟试压表面用不超过２０ｍｍ厚的粗、中砂层找平。

（二）加荷等级不应少于８级。

最大加载量不应少于荷载设计值的两倍。

（三）每级加载后，按间隔１０、１０、１０、１５、１５ｍｉｎ，以后为每隔半小时读一次沉降，当连续两小时内，每小时的沉降量小于０．１ｍｍ时，则认为已趋稳定，可加下一级荷载。

（四）当出现下列情况之一时，即可终止加载：１．承压板周围的土明显的侧向挤出；２．沉降ｓ急骤增大，荷载－沉降（ｐ～ｓ）曲线出现陡降段；３．在某一荷载下，２４ｈ内沉降速率不能达到稳定标准；４．ｓ/ｂ≥０．０６。

（ｂ：承压板宽度或直径）满足前三种情况之一时，其对应的前一级荷载定为极限荷载。

（五）承载力基本值的确定：１．当ｐ～ｓ曲线上有明确的比例界限时，取该比例界限所对应的荷载值；２．当极限荷载能确定，且该值小于对应比例界限的荷载值的１．５倍时，取荷载极限值的一半；３．不能按上述二点确定时，如压板面积为０．２５～０．５０ｍ２，对低压缩性土和砂土，可取ｓ/ｂ＝０．０１～０．０１５所对应的荷载值；对中、高压缩性土可取ｓ/ｂ＝０．０２所对应的荷载值。

（六）同一土层参加统计的试验点不应少于三点，基本值的极差不得超过平均值的３０，取此平均值作为地基承载力标准值。

现场载荷试验是在工程现场通过千斤顶逐级对置于地基土上的载荷板施加荷载，观测记录沉降随时间的发展以及稳定时的沉降量S，将上述试验得到的各级荷载与相应的稳定沉降量绘制成P-S曲线，即获得了地基土载荷试验的结果。

静载荷试验-----浅层平板载荷试验通过载荷试验或旁压试验所测得地基沉降(或土的变形)与压力之间近似的比例关系，从而利用地基沉降的弹性力学公式来反算土的变形模量以及确定地基承载力的标准。

地基土的浅层平板载荷试验是工程地质勘察工作中一项基本的原位测试。

试验前先在现场试坑中竖立载荷架，使施加的荷载通过承压板传到地层中，以便测试浅部地基应力主要影响范围内的土的力学性质，包括测定土的变形模量、地基承载力以及研究土的湿陷性质等。

岩土工程基础知识：复合地基载荷试验要
点是什么
（1）复合地基载荷试验承压板应具有足够刚度。

单桩复合地基载荷试验的承压板可用圆形或方形，面积为一根桩承担的处理面积；多桩复合地基载荷试验的承压板可用方形或矩形，其尺寸按实际桩数所承担的处理面积确定。

桩的中心（或形心）应与承压板中心保持一致，并与荷载作用点相重合。

（2）承压板底面标高应与桩顶设计标高相适应。

承压板底面下宜铺设粗砂或中砂垫层，垫层厚度取50～150mm，桩身强度高时取大值。

试验标高处的试坑长度和宽度，应不小于承压板尺寸的3倍。

基准梁的支点应设在试坑之外。

（3）试验前应采取措施，防止因气候变化、施工及降低地下水位等原因，造成试验场地地基土含水量的变化及土体扰动，以免影响试验结果。

（4）加载等级可分为8～12级。

最大加载压力不应小于设计要求压力值的2倍。

（5）每加一级荷载前后均应各读记录压板沉降量一次，以后每半个小时读记一次。

当一小时内沉降量小于0.1mm时，即可加下一级荷载。

（6）当出现下列现象之一时可终止试验：
①沉降急剧增大，土被挤出或承压板周围出现明显的隆起；
②承压板的累计沉降量已大于其宽度或直径的6%；
③当达不到极限荷载，而最大加载压力已大于设计要求压力值的2倍。

（7）卸载级数可为加载级数的一半，等量进行，每卸一级，间隔半小时，读记回弹量，待卸完全部荷载后间隔三小时读记总回弹量。

简述载荷试验确定地基承载力的常用方法在谈到地基承载力时，咱们可得小心翼翼。

这玩意儿就像是建房子的“脊梁骨”，一旦出问题，那可就“天翻地覆”了。

载荷试验就是用来检验这个“脊梁骨”是不是结实的好方法，接下来咱们就来聊聊这其中的常用方法，轻松点，别紧张哦。

首先啊，咱得说说静载试验。

这可是个老办法，简单明了。

想象一下，你在家里搬家，把一大堆行李都堆到一个角落，这时候你就想知道地板能不能扛得住。

静载试验也是这个意思。

工程师会在地基上放上一些重物，慢慢增加重量，看它会不会下沉。

如果沉得慢，或者根本不沉，那就说明这地基挺靠谱的，真是“稳如泰山”。

反之，要是沉得快，那可就要小心了，可能要想办法加固加固，不然以后可就成了“地陷事故”的受害者。

再来就是动载试验。

这一招就有点“花里胡哨”了。

它的原理就像是给地基来一次“摇摆”运动。

工程师会用重锤或者振动器之类的工具，给地基施加一些动态的负荷，看它的反应如何。

像是你在舞会时，突然被人一推，你得看看自己能不能保持平衡。

通过这种方法，咱们能更好地模拟实际使用中可能遇到的各种情况，真是一举多得。

接下来还有一个叫标准贯入试验的。

这听上去可能有点拗口，其实它就是用一个重锤不断地砸入土壤，看看这土能抵挡多少次“攻击”。

土壤的抵抗力越强，咱们就越能放心地在上面盖大楼。

就像你在海滩上踩沙子，脚越往下陷，说明沙子不太结实，若是能稳稳当当，哇，那绝对是个理想的地方。

还有一种方法叫板载荷试验。

这个就更像是“试金石”了。

工程师会在地基上放上一块大板，施加压力。

然后观察这块板在地基上的表现。

要是板子能稳稳地待在上面，而且没有明显的沉降，大家就可以松口气了，说明这个地基绝对“靠谱”。

简单来说，就是在“压力”下考验它的真实能力。

咱们再提到一招叫贝尔加载试验。

这也是个高大上的名字。

它是通过在地基上施加不等的加载，看看地基的承载力到底能有多强。

这种方法有点像是参加一个运动会，看看谁能跑得快，谁能跳得高。

第二节载荷试验一、概述载荷试验是一种地基土的原位测试方法,可用于测定承压板下应力主要影响范围内岩土的承载力和变形特性.载荷试验可分为浅层平板载荷试验、深层平板载荷试验和螺旋板载荷试验三种.浅层平板载荷试验适用于浅层地基土；深层平板载荷试验适用于埋深大于3m和地下水位以上的地基土；螺旋板载荷试验适用于深层地基土或地下水位以下的地基土.《岩土工程勘察规范》<GB50021-2001>第条规定,载荷试验应布置在有代表性的地点,每个场地不宜小于3个点,当场地内岩土体不均匀时,应适当增加试验点.浅层平板载荷试验应布置在基础底面标高处.载荷试验是岩土工程勘察的一个重要勘察手段.本章就载荷试验的方法、要求、资料整理与成果应用作一介绍.二、平板载荷试验平板载荷试验<PLT>是在一定面积的刚性承压板上加荷,通过承压板向地基土逐级加荷,测定地基土的压力与变形特性的原位测试方法.它反映承压板下1.5~2.0倍承压板直径或宽度范围内,地基土强度、变形的综合性状.平板载荷试验可用于以下目的：1〕确定地基土承载力的特征值,为评定地基土的承载力提供依据.2〕确定地基土的变形模量〔排水或不排水〕.3〕估算地基土的不排水抗剪强度.4〕确定地基土基床反力系数.5〕估算地基土的固结系数.平板载荷试验分为浅层载荷试验和深层载荷试验,适用于各种地基土,特别适用于各种填土与含碎石的土.平板载荷试验反映承压板下不超过2倍承压板宽度〔或直径〕范围内地基土的特性,如在这影响范围内地基土为非均质土时,试验结果为一综合性状,给试验数据的分析造成一定的困难.〔一〕平板载荷试验的基本理论与常规技术要求1.平板载荷试验基本理论典型的平板载荷试验p~s曲线<p为施加于承压板上的压力> ；s 为在相应压力下的沉降〕可分为3个阶段〔见图7-1〕1.直线变形阶段：当压力小于临塑荷载py〔比例极限压力〕,p~s成直线关系.Ⅱ剪切阶段：当压力大于py 、小于极限压力pu,,p~s关系曲线由直线变为曲线.Ⅲ破坏阶段：当压力大于pu,沉降急剧增加.对于直线变形阶段,可以用弹性理论来分析压力与变形的关系.平板载荷试验的技术要求1>平板所示.载荷试验的常用装置如图7-2所示2〕承压板尺寸.承压板尺寸对评定承载力影响一般不大.对于含碎石的土,承压板宽度应为最大碎石直径的10~20倍；对于不均匀的土层,承压板面积不宜小于0.5m2.一般情况下,宜用面积为0.25~0.5m2的承压板.3〕承压板埋深对评定承载力有影响,一般要求承压板埋深等于零〔要求荷载施加在半无限空间的表面〕,即承压板在基坑底面时,试坑宽度应等于或大于承压板宽度的3倍.在个别情况下,为了挖掘地基土承载力的潜力,可模拟实际基础的埋深进行有一定埋深的嵌入式载荷试验.4〕加荷方式.①分级维持荷载沉降相对稳定法〔常规慢速法〕.分级加荷按等荷载增量均衡施加.荷载增量一般取预估试验土层极限荷载的10%~20% ,或临塑荷载的20%~25% .每一级荷载,自加荷开始按时间间隔,10、10、10、15、15 min,以后每隔30min 观测一次承压板沉降,直至在连续2 h 降量不超过0.1mm/h,或连续1h内每30min 沉降不超过0.05mm,即可施加下一级荷载.②分级维持荷载沉降非稳定法〔快速法〕.分级加荷与慢速法同,但每一级荷载按间隔15min观察一次沉降.每级荷载维持,即可施加下一级荷载.③等沉降速率法.控制承压板以一定的沉降速率沉降,测读与沉降相对应的所施加的荷载,直至试验达破坏状态.5>试验结束条件.一般应尽可能进行到试验土层达到破坏阶段,然后终止试验.当出现下列情况之一时,可认为已达破坏阶段：①在某级荷载作用下,24h沉降速率不能达到相对稳定标准；②承压板周围出现明显侧向挤出,周边岩土出现明显隆起或径向裂缝持续发展；③相对沉降<s/b>超过0.06~0.08图7-2 平板载荷试验的常用装置〔二〕浅层平板载荷试验要点《岩土工程勘察规范》〔GB50021-2001>规定浅层平板荷载试验的要点为：1〕地基土浅层平板荷载试验可适用于浅部地基土层的承压板下应力主要影响范围内的承载力.承压板面积不应小于0.25m2,对于软土不应小于0.5m.2〕试验基坑深度不应小于承压板宽度或直径的3倍.应保持试验土层的原状结构和天然湿度.宜在拟试压表面用粗砂或中砂找平,其厚度不超过20mm3〕加荷分级不应少于8级.最大加载量不应小于设计要求的2倍.4〕每级加载后,,按间隔10、10、10、15、15 min,以后每隔30mi 测读一次沉降量,当在连续内2h沉降量小于0.1mm/h时,则认为已稳定,可加下一级荷载.5〕当出现下列情况之一时,即可终止加载：①承压板周围的土明显地侧向挤出；〔②沉降急剧增大,荷载沉降<p~s〕曲线出现陡降段；③在某一级荷载下,24h 内沉降速率不能达到稳定；④当沉降量与承压板或直径之比大于或等于0.06 .当满足前三种情况之一时,其对应的前一级荷载定为极限荷载.〔三〕深层平板载荷试验的要点《岩土工程勘察规范》<GB50021-2001> 规定深层平板载荷试验要点为：1>深层平板载荷试验可适用于确定深部地基土层与大直径桩桩端土层在承压板下应力主要影响范围内的承载力.2〕深层平板载荷试验的承压板采用直径为0.8m的刚性板,紧靠承压板周围外侧的土层高度应不少于0.8m3〕加荷等级可按预估极限承载力的1/10~1/15分级施加,以后为每隔.4〕每级加荷后,第一个小时内按间隔10、10、10、15、15 min,以后每隔30mi测读一次沉降.当在连续2h内沉降量小于0.1mm/h时,则认为已趋稳定,可加下一级荷载.5〕当出现下列情况之一时,可终止加载：①沉降s急剧增大,荷载-沉降<p~S> 曲线上有可判定极限承载力的陡降段,且沉降量超过0.04d<d为承压板直径>; ②在某荷载下, 24h内沉降速率不能达到稳定；③本级沉降量大于前一级沉降量的5倍；④当持力层土层坚硬,沉降量很小时,最大加载量不小于设计要求的2倍.〔四〕试验资料的整理1．相对稳定法试验〔1〕根据原始记录绘制p~s和s~t曲线图.〔2〕修正沉降观测值s o 和p~s曲线斜率C.s o 和C的求法有图解法和最小二乘法①图解法.在p~s曲线草图上找出比例界限点,从比例界限点引一直线,使比例界限前的各点均匀靠近该直线,直线与纵坐标交点的截距即为s o.将直线上任意一点s、p和s o代入下式求得C 值：+ Cp <7-1>S=so②最小二乘法.计算式如下：<7-2 ,3>解上两式得〔7-4,5〕式中N—加荷次数s o —教正值,cmp —单位面积压力,kpas’ —各级荷载下的原始沉降,cmC —斜率求得s o和C值后,按下述方法修正沉降观测值,对于比例界限以前各点,根据C、P值按s=Cp计算；对于比例界限以后各点,则按s=s’-s o 计算.根据p和修正后的s值绘制p~s曲线.2.快速试验法根据试验记录按外推法推算各级荷载下,沉降速率达到相对稳定标准时所需的时间和沉降量,然后以推算的沉降量绘制p~s曲线.各级荷载下,沉降达到相对稳定标准时所需时间和沉降量可按下式计算：为了使快速法的成果与相对稳定法取得一致,必须从施加第二级荷载开始,从沉降观测值中扣除以前各级沉降未稳定而产生的剩余沉降的影响.剩余沉降量的计算公式如下：式中图表 1。

地基载荷板试验之宇文皓月创作按设计规范要求，本工程应对B、C、D区强夯完成后的基础进行载荷板试验各一次,以检验夯击效果。

试验方法如下：（1）仪器设备承载板采取 1.5 m×1.5 m特制钢板，反力荷载系统采取1000KN液压千斤顶配合大型钢梁和配重铁块或砼预制块。

承载板沉降量采取4只百分表（精度为±0.1m），固定在距板中心3倍直径的基准架上，以丈量承载板4个角的沉降值。

（2）试验和装置要点1、基坑宽度为承载板直径的3倍;2、试验的地面应铺填20mm-50mm厚的粗、中砂找平。

3、最大加荷量为设计荷载的3倍；4、试验加荷等级分5级，在每级荷载作用下，地基相对稳定后施加下一级荷载，直至最大荷载；5、每级加荷后沉降测读时间，开始60分钟内每隔10、10、10、15、15分钟记录一次，60分钟以后每隔30分钟记录一次，当加载达到试验荷载时，持续荷载40小时，每隔10分钟测读一次沉降量。

(3)稳定尺度持续荷载时间至少为2小时,只有达到连续2小时内沉降量小于0.1mm／小时,则认为已趋稳定,即可加下一级荷载。

荷载从最大分2次递减到0,每次卸载后，头5分钟内每分钟测弹一次反弹读数，然后每10分钟读一次。

每次卸载后须坚持到1小时内反弹小于0.1mm才干再卸载。

(4)终止加荷条件1、载板周围土出现明显的侧向挤土；2、降量急骤增大，荷载～沉降（P～S）曲线出现陡降段；3、总加荷量已为设计要求值的3倍；4、累计的沉降量已大于压板直径的10%；5、在某级荷载作用下载荷板的沉降量大于前一级的两倍；且经过24小时尚未稳定。

（5）卸荷卸荷级数按加荷级数一半。

卸除每级荷载尺度30分钟，回弹量测读时间为1＇，5＇，10＇，20＇，30＇。

但最后一级卸荷到至零后应测读回弹量至符合稳定尺度。

（6）试验陈述现场工作完成后,1天提交初步陈述,14天提交最终陈述.。
