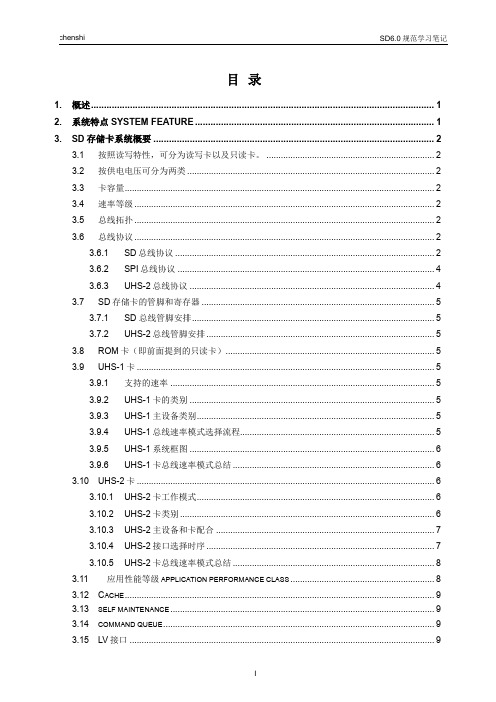

目录1.概述 (1)2.系统特点SYSTEM FEATURE (1)3.SD存储卡系统概要 (2)3.1按照读写特性，可分为读写卡以及只读卡。
(2)3.2按供电电压可分为两类 (2)3.3卡容量 (2)3.4速率等级 (2)3.5总线拓扑 (2)3.6总线协议 (2)3.6.1SD总线协议 (2)3.6.2SPI总线协议 (4)3.6.3UHS-2总线协议 (4)3.7SD存储卡的管脚和寄存器 (5)3.7.1SD 总线管脚安排 (5)3.7.2UHS-2总线管脚安排 (5)3.8ROM卡（即前面提到的只读卡） (5)3.9UHS-1卡 (5)3.9.1支持的速率 (5)3.9.2UHS-1卡的类别 (5)3.9.3UHS-1主设备类别 (5)3.9.4UHS-1总线速率模式选择流程 (5)3.9.5UHS-1系统框图 (6)3.9.6UHS-1卡总线速率模式总结 (6)3.10UHS-2卡 (6)3.10.1UHS-2卡工作模式 (6)3.10.2UHS-2卡类别 (6)3.10.3UHS-2主设备和卡配合 (7)3.10.4UHS-2接口选择时序 (7)3.10.5UHS-2卡总线速率模式总结 (8)3.11应用性能等级 APPLICATION PERFORMANCE CLASS (8)3.12C ACHE (9)3.13SELF MAINTENANCE (9)3.14COMMAND QUEUE (9)3.15LV接口 (9)3.16UHS-2更高的总线速率（UHS-3） (9)4.SD存储卡的功能描述 (9)4.1概要 (9)4.2卡识别模式 (10)4.3数据传输模式 (10)4.4时钟控制 (10)4.5CRC (10)4.6E RROR CONDITION 出现错误的情况 (10)4.7命令 (10)4.8卡状态转换表 (10)4.9响应 (10)4.10SD存储卡的三种状态信息 (10)4.11M EMORY ARRAY PARTITIONING (10)4.12时序 (10)4.13速率等级划分 (10)4.13.1SDSC和SDHC的速率等级 (11)4.13.2SDXC卡的速率等级 (13)4.13.3UHS-1和UHS-2的速率等级 (13)4.13.4Video速率等级 (14)4.14E RASE TIMEOUT CALCULATION (15)4.15S ET B LOCK C OUNT命令 (15)4.16应用性能说明A PPLICATION P ERFORMANCE S PECIFICATION (15)4.16.1应用性能等级 (15)4.16.2应用等级测试条件 (15)4.16.3应用等级性能参数 (15)4.17C ACHE (16)4.18S ELF MAINTENANCE 自维护 (16)4.19C ONMAND QUEUE模式 (16)5.卡寄存器 (16)6.SD存储卡硬件接口 (16)6.1热插拔 (16)6.2卡检测 (16)6.3电源保护（热插拔） (16)6.4电源 (16)6.4.1SD总线接口的上电时序 (16)6.4.2UHS-2接口的上电时序 (18)6.5P ROGRAMMABLE CARD OUTPUT DRIVER(可选) (19)6.6B US OPERATING CONDITIONS FOR 3.3V SIGNALING (19)6.6.1Threshold level for high voltage range (19)6.6.2Peak voltage and leakage current (19)6.6.3Power consumption (19)6.6.4Bus signal line load (19)6.6.5Bus signal levels (19)6.6.6总线时序（默认速率模式） (19)6.6.7总线速率（高速模式） (20)6.7D RIVE STRENGTH AND BUS TIMING FOR 1.8V SIGNALING (21)6.8ESD要求 (21)7.SPI模式 (21)1. 概述除了SD存储卡之外还有SDIO卡，SDIO卡基于SD存储卡，也兼容SD存储卡接口。

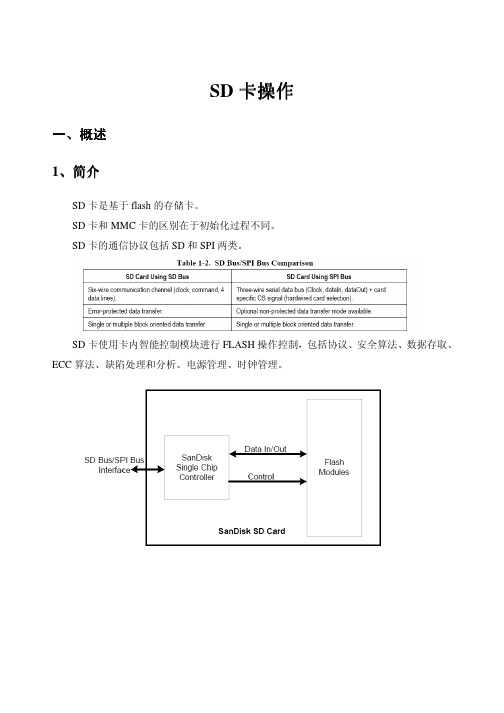

SD卡操作概述一、概述1、简介SD卡是基于flash的存储卡。
SD卡和MMC卡的区别在于初始化过程不同。
SD卡的通信协议包括SD和SPI两类。
SD卡使用卡内智能控制模块进行FLASH操作控制，包括协议、安全算法、数据存取、ECC算法、缺陷处理和分析、电源管理、时钟管理。
2、功能介绍2.1 特点1)主机无关的FLASH内存擦除和编程读或写数据，主机只要发送一个带地址的命令，然后等待命令完成，主机无需关心具体操作的完成。
当采用新型的FLASH时，主机代码无需更新。
2)缺陷管理3)错误恢复4)电源管理Flash每个扇区有大约10万次的写寿命，读没有限制。
擦除操作可以加速写操作，因为在写之前会进行擦除。
3 SD总线模式3.1 Negotiating Operation Conditions当主机定义了SD卡不支持的电压范围时，SD卡将处于非活动状态，将忽略所有的总线传输。
要退出非活动状态唯一的方法就是重新上电。
3.2 SD卡获取和识别SD卡总线采用的是单主多从结构，总线上所有卡共用时钟和电源线。
主机依次分别访问每个卡，每个卡的CID寄存器中已预编程了一个唯一的卡标识号，用来区分不同的卡。
主机通过READ_CID命令读取CID寄存器。
CID寄存器在SD卡生产过程中的测试和格式化时被编程，主机只能读取该号。
DAT3线上内置的上拉电阻用来侦测卡。
在数据传输时电阻断开(使用ACMD42)。
3.3 卡状态卡状态分别存放在下面两个区域：卡状态（Card Status），存放在一个32位状态寄存器，在卡响应主机命令时作为数据传送给主机。
SD状态（SD_Status），当主机使用SD_STATUS（ACMD13）命令时，512位以一个数据块的方式发送给主机。
SD_STATUS还包括了和BUS_WIDTH、安全相关位和扩展位等的扩展状态位。
3.4 内存组织数据读写的基本单元是一个字节，可以按要求组织成不同的块。
Block:块大小可以固定，也可以改变，允许的块大小是实际大小等信息存储在CSD寄存器。
1、简介：SD卡（Secure Digital Memory Card）是一种为满足安全性、容量、性能和使用环境等各方面的需求而设计的一种新型存储器件，SD卡允许在两种模式下工作，即SD模式和SPI 模式，本系统采用SPI模式。
本小节仅简要介绍在SPI模式下，STM32处理器如何读写SD卡，如果读者如希望详细了解SD卡，可以参考相关资料。
SD 卡内部结构及引脚如下图所示：SD卡内部图.JPG2、SD卡管脚图：SD卡图.JPG3、SPI模式下SD各管脚名称为：sd 卡：SPI模式下SD各管脚名称为.JPG注：一般SD有两种模式：SD模式和SPI模式，管脚定义如下：（A）、SD MODE 1、CD/DATA3 2、CMD 3、VSS1 4、VDD 5、CLK 6、VSS2 7、DATA0 8、DATA1 9、DATA2（B）、SPI MODE 1、CS 2、DI 3、VSS 4、VDD 5、SCLK 6、VSS2 7、DO 8、RSV 9、RSVSD 卡主要引脚和功能为：CLK：时钟信号，每个时钟周期传输一个命令或数据位，频率可在0～25MHz之间变化，SD卡的总线管理器可以不受任何限制的自由产生0～25MHz 的频率；CMD：双向命令和回复线，命令是一次主机到从卡操作的开始，命令可以是从主机到单卡寻址，也可以是到所有卡；回复是对之前命令的回答，回复可以来自单卡或所有卡；DAT0～3：数据线，数据可以从卡传向主机也可以从主机传向卡。
SD卡以命令形式来控制SD卡的读写等操作。
可根据命令对多块或单块进行读写操作。
在SPI模式下其命令由6个字节构成，其中高位在前。
SD卡命令的格式如表1所示，其中相关参数可以查阅SD卡规范。
4、MicroSD卡管脚图：MicroSD卡管脚图.JPG5、MicroSD卡管脚名称：MicroSD卡管脚名称.JPGSD 卡与MicroSD卡仅仅是封装上的不同，MicroSD 卡更小，大小上和一个SIM卡差不多，但是协议与SD卡相同。
SD11 操作手册0-1用户手册 - 入门指南结合SD 系列软件阅读参考用户手册版本B 对应V4.0.680+控台软件版本0-5SD11操作手册目录1.1引言......................................................................................................1-1 1.2 手册概述 .............................................................................................1-11.3开始前必读............................................................................................1-21.3.1 工作界面布局.....................................................................1-2 1.3.2 屏幕指派...........................................................................1-2 1.3.3 通道页面...........................................................................1-2 1.3.4控制面板应用......................................................................1-3 1.3.5指派通道................................................................................1-3 1.3.6主推子...................................................................................1-4 1.3.7其他控制.............................................................................1-4 1.3.8通道类型...............................................................................1-51.4 硬件配置................................................................................................1-61.4.1连接方式................................................................................1-61.4.2 音频接口界面.........................................................................1-61.5配置一个工程文件..............................................................................1-91.5.1工程文件构成........................................................................1-91.5.2在界面上定义控制推子..............................................................1-101.6 保存和读取工程文件.............................................................................1-111.6.3 读取工程文件.......................................................................1-111.7音频时钟................................................................................................1-121.8 基本的路由...........................................................................................1-131.8.1 选择输入和输出 ...................................................................1-13 1.8.2连锁通道..............................................................................1-14 1.8.3 通道名字.............................................................................1-141.9 通道处理.......................................................................................................1-151.9.1 均衡器................................................................................1-15 1.9.2动态处理 ............................................................................1-161.9.3 辅助输出母线.......................................................................1-171.10矩阵....................................................................................................1-181.11 集控编组..............................................................................................1-191.12监听设置...............................................................................................1-20SD11 - 入门指南1.1 引言Digico SD11由机架式工作界面和一个内置的音频处理引擎和一系列本地输入和输出组成。
学习STM32之SD卡总结STM32 SD卡使用方法和错误总结由于自己也在使用SD卡，使用的过程中也遇到了一些问题，下面是在EDN论坛上zxb1717高手的经验，希望可以帮助大家调试关键点：1. 上电时要延时足够长的时间给SD卡一个准备过程，在我的程序里是5秒，根据不同的卡设置不同的延时时间。
SD卡初始化第一步在发送CMD命令之前，在片选有效的情况下首先要发送至少74个时钟，否则将有可能出现SD卡不能初始化的问题。
2. SD卡发送复位命令CMD0后，要发送版本查询命令CMD8，返回状态一般分两种，若返回0x01表示此SD卡接受CMD8,也就是说此SD卡支持版本2；若返回0x05则表示此SD卡支持版本1。
因为不同版本的SD卡操作要求有不一样的地方，所以务必查询SD卡的版本号，否则也会出现SD卡无法正常工作的问题。
3. 理论上要求发送CMD58获得SD卡电压参数，但实际过程中由于事先都知道了SD卡的工作电压，因此可省略这一步简化程序。
协议书上也建议尽量不要用这个命令。
4. SD卡读写超时时间要按照协议说明书书上的给定值(读超时：100ms；写超时：250ms)，这个值要在程序中准确计算出来，否则将会出现不能正常读写数据的问题。
我自己定义了一个计算公式：超时时间=(8/clk)*arg。
5. 2GB以内的SD卡(标准卡)和2GB以上的SD卡(大容量卡)在地址访问形式上不同，这一点尤其要注意，否则将会出现无法读写数据的问题。
如标准卡在读写操作时，对读或写命令令牌当中的地址域符初值0x10，表示对第16个字节以后的地址单元进行操作(前提是此SD 卡支持偏移读写操作)，而对大容量卡读或写命令令牌当中的地址域符初值0x10时，则表示对第16块进行读写操作，而且大容量卡只支持块读写操作，块大小固定为512字节，对其进行字节操作将会出错。
6. 对某一块要进行写操作时最好先执行擦出命令，这样写入的速度就能大大提高。
