液压泵的故障排除与修理(齿轮泵)

液压泵、液压马、达液压油缸常见故障及处理(1) 液压泵常见故障及处理
(2) 液压马达常见故障及处理
(3) 液压缸常见故障及处理
(五)有外1•装配(1)液压缸装配时端盖装偏, 拆开检查，重新装配
泄漏不良活塞杆与缸筒不同心，使活塞杆拆开检查，重新安装,
伸出困难，加速密封件磨损封件
(2)液压缸与工作台导轨面平更换并重新安装密封件
行度差，使活塞伸出困难，加速1)重新安装
密封件磨损2)重新安装，拧紧螺钉，
(3)密封件安装差错，如密封
件划伤、切断，密封唇装反，唇3)按螺孔深度合理选配螺钉长度
口破损或轴倒角尺寸不对，密封
件装错或漏装
密封压盖未装好
1) 压盖安装有偏差
2) 紧固螺钉受力不匀
3) 紧固螺钉过长，使压盖不
能压紧
2•密封(1)保管期太长，密封件自然更换
件质量老化失效
问题(2)保管不良，变形或损坏
(3)胶料性能差，不耐油或胶
料与油液相容性差
(4)制品质量差，尺寸不对,
公差不符合要求。

齿轮泵的拆装与检修办法齿轮泵是一种常见的离心泵，用于输送各种液体。

在使用过程中，齿轮泵可能会出现故障或需要进行检修、拆装。

下面将介绍齿轮泵的拆装与检修办法，包括安全措施、工具准备、拆卸步骤、清洗和更换零件以及组装步骤等。

第一部分：准备工作1. 安全措施在进行齿轮泵的拆装与检修时，必须遵循以下安全措施：- 确保正确使用个人防护装备，如安全帽、安全眼镜和手套等。

- 在操作过程中要小心谨慎，避免受伤。

- 在拆卸与检修前，确保齿轮泵停止运转并切断电源。

2. 工具准备拆装齿轮泵需要一些基本的工具，如扳手、梅花扳手、锤子、油刷、清洁剂、保护膜、润滑油等。

在开始拆卸前，确保所需的工具已经准备齐全。

第二部分：拆卸步骤1. 清洁外部首先，使用清洁剂和油刷将齿轮泵的外部表面清洁干净，以去除灰尘和杂物。

这样可以更好地观察齿轮泵的运行情况。

2. 拆卸进出口管道使用扳手逆时针松开和拆下齿轮泵的进出口管道。

在拆卸管道时，要小心防止液体泄漏，并妥善处理管道连接处的垫圈或橡胶密封圈。

3. 拆卸侧板使用扳手或梅花扳手松开螺栓，拆卸齿轮泵的侧板。

在拆卸侧板时，要小心防止侧板上的密封垫损坏，并妥善处理螺栓。

4. 拆卸齿轮和泵体在拆卸齿轮泵的齿轮和泵体之前，应先清洁齿轮泵内的液体。

然后，使用扳手或梅花扳手松开齿轮和泵体上的螺栓，并小心地将齿轮和泵体分开。

第三部分：清洗与更换零件1. 清洗零件将拆卸下来的齿轮、泵体和其他零件用清洁剂彻底清洗，去除附着在表面的污垢和油渍。

使用油刷进行清洗，保持零件的整洁。

2. 检查零件清洗后，仔细检查齿轮、轴、密封圈等零件是否磨损、裂纹或变形，如有损坏应及时更换。

同时，检查轴承是否正常运转，如感到不顺畅应及时更换。

3. 更换零件根据检查结果，更换磨损或损坏的零件。

确保更换的零件与原有零件完全相符，并按照正确的安装方式进行替换。

第四部分：组装步骤1. 组装齿轮和泵体首先，将清洗干净的齿轮与泵体放置在合适的位置。

液压泵常见7⼤故障及排除⽅法主要现象:⼀、油泵吸不上油或⽆压⼒产⽣原因1、原动机与油泵旋向不⼀致排除⽅法:纠正原动机旋向2、油泵传动键脱落排除⽅法:重新安装传动键3、进出油⼝接反排除⽅法: 按说明书选⽤正确接法4、油箱油⾯过低、吸油管露出液⾯排除⽅法: 补充油液5、原动机转速太低吸⼒不⾜排除⽅法:提⾼转速，达到油泵要求最低转速以上6、油粘度过⾼排除⽅法:选⽤推荐粘度⼯作油7、油温过低，使油粘度过⾼排除⽅法:加温⾄推荐正常⼯作油温8、吸油管道或滤⽹堵塞造成吸油不畅排除⽅法:清洗管道或过滤装置，除去堵塞物，更换或过滤油箱内油液9、吸油过滤器过滤精度过⾼造成吸油不畅排除⽅法:按说明书正确选⽤过滤器10、吸⼊管道漏⽓排除⽅法:检查吸油管道，密封紧固⼆、流量不⾜达不到流量值1、转速不够排除⽅法: 提⾼转速2、系统中有泄漏排除⽅法:检查系统，修补泄漏点3、油泵长时间⼯作、震动使泵盖螺钉松动排除⽅法:适当拧紧螺钉4、吸油管道漏⽓排除⽅法:检查吸油管道，密封紧固5、吸油不充分a、油箱内油⾯过低排除⽅法:补充油液b、吸⼊管道堵塞或通径⼩排除⽅法:清洗管道选⽤不⼩于油泵⼊⼝通径的吸油管c、吸油⼝过滤器堵塞或通流量少排除⽅法:⼊⼝过滤器选⽤通流量为油泵流量2倍以上的过滤器d、油粘度过⾼排除⽅法: 选⽤推荐粘度⼯作油三、压⼒升不上去1、油泵不上油或流量不⾜排除⽅法:按前述⽅法排除2、溢流阀调整的的压⼒太低或出现故障排除⽅法:从新调整溢流阀压⼒或修复溢流阀3、系统中有泄漏排除⽅法:检查系统或修复泄漏点4、油泵长时间⼯作泵盖螺钉松动排除⽅法:适当拧紧螺钉5、吸⼊管道漏⽓排除⽅法:检查各连接处，并予以密封、紧固6、吸油不充分排除⽅法:同前述排除⽅法四、噪声过⼤1、吸⼊管道漏⽓排除⽅法: 检查吸油管道，密封紧固2、吸油不充分排除⽅法:按前述⽅法排除3、泵轴与原动机不同⼼排除⽅法:重新安装达到说明书要求精度4、油中有⽓泡排除⽅法:补充油液或采取结构措施把回油⼝浸油⾯以下⼊5、泵转速过⾼6、泵压⼒过⾼排除⽅法:是泵的压⼒降⾄额定压⼒以下7、轴密封处漏⽓排除⽅法:更换油封五、过渡发热1、油温过⾼排除⽅法:改善油箱散热条件或增设冷却器使油温控制在推荐正常⼯作油温范围内2、油粘度太低，内泻过⼤排除⽅法:选⽤推荐粘度⼯作油3、⼯作压⼒过⾼排除⽅法:降压⾄额定压⼒以下4、回油⼝直接接到油泵⼊⼝排除⽅法:回油⼝接⾄油箱液⾯以下六、振动过⼤1、泵轴与电机轴不同⼼排除⽅法:重新安装达到说明书要求精度2、安装螺钉松动排除⽅法:拧紧螺钉3、转速或压⼒过⾼排除⽅法:调整⾄许可范围以内4、吸⼊管道漏⽓排除⽅法:检查管道各连接处，予以密封紧固5、吸油不充分排除⽅法: 同前处排除⽅法6、油液中有⽓泡排除⽅法:补充油液或采取结构措施把回油⼝浸⼊油⾯以下七、外渗漏1、密封⽼化或损伤排除⽅法:更换密封2、进出油⼝连接部位松动排除⽅法:紧固螺钉或管接头3、密封⾯磕碰排除⽅法:修磨密封⾯4、外壳体砂眼排除⽅法:更换外壳体注：著作权归作者所有。

液压泵常见故障及维修方法液压泵常见故障及维修方法液压泵是工业生产中不可或缺的重要设备，它的主要作用是将机械能转化为液压能，提供动力给液压系统。

但是，在长时间的使用过程中，液压泵也会出现一些问题，影响工作效率和质量。

本文将介绍液压泵常见故障及维修方法。

一、液压泵常见故障1. 压力不稳定当液压系统的工作压力不稳定时，可能会出现以下几种情况：（1）油温过高：当油温过高时，会使油黏度降低，从而导致流量增加、泄漏增加等问题。

（2）油路堵塞：在使用过程中，如果油路出现堵塞，则会导致流量减少、压力下降等问题。

（3）阀门损坏：如果系统中的某个阀门损坏，则可能会导致流量减少或增加、泄漏增加等问题。

2. 泄漏严重当液压系统出现泄漏时，可能会出现以下几种情况：（1）油温升高：当液压系统出现泄漏时，会导致油温升高，从而影响系统的正常工作。

（2）流量减少：当液压系统出现泄漏时，会导致流量减少，从而影响系统的正常工作。

（3）液压元件损坏：当液压系统出现泄漏时，会导致液压元件损坏，从而影响系统的正常工作。

3. 噪音过大当液压泵出现噪音过大的情况时，可能会出现以下几种情况：（1）轴承磨损：当轴承磨损时，会导致噪音增加、振动增加等问题。

（2）齿轮间隙大：当齿轮间隙过大时，会导致齿轮摩擦增加、噪音增加等问题。

（3）油路堵塞：当油路堵塞时，会导致噪音增加、振动增加等问题。

二、液压泵维修方法1. 压力不稳定的维修方法（1）检查油温是否过高，并及时更换或清洗散热器。

（2）检查油路是否堵塞，并及时清洗油路。

（3）检查阀门是否损坏，并及时更换或修理阀门。

2. 泄漏严重的维修方法（1）检查液压系统中的密封件是否老化、损坏，及时更换密封件。

（2）检查液压系统中的管路是否松动，及时加紧螺栓。

（3）检查液压元件是否损坏，及时更换或修理液压元件。

3. 噪音过大的维修方法（1）检查轴承是否磨损，及时更换轴承。

（2）检查齿轮间隙是否过大，及时调整齿轮间隙。

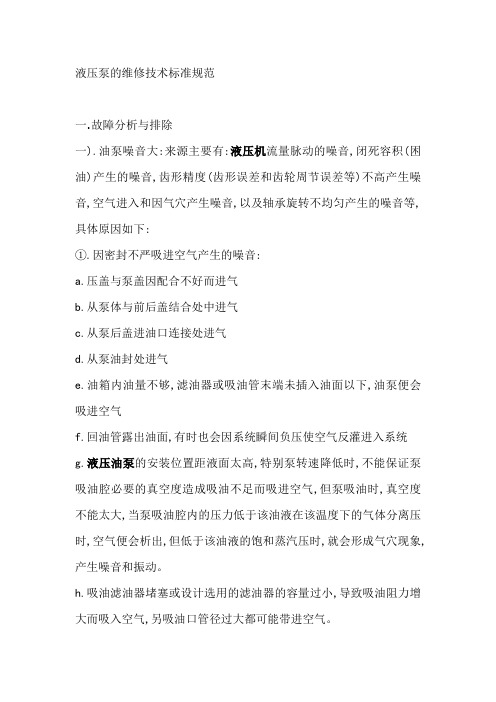

液压泵的维修技术标准规范一.故障分析与排除一).油泵噪音大:来源主要有:液压机流量脉动的噪音,闭死容积(困油)产生的噪音,齿形精度(齿形误差和齿轮周节误差等)不高产生噪音,空气进入和因气穴产生噪音,以及轴承旋转不均匀产生的噪音等,具体原因如下:①.因密封不严吸进空气产生的噪音:a.压盖与泵盖因配合不好而进气b.从泵体与前后盖结合处中进气c.从泵后盖进油口连接处进气d.从泵油封处进气e.油箱内油量不够,滤油器或吸油管末端未插入油面以下,油泵便会吸进空气f.回油管露出油面,有时也会因系统瞬间负压使空气反灌进入系统g.液压油泵的安装位置距液面太高,特别泵转速降低时,不能保证泵吸油腔必要的真空度造成吸油不足而吸进空气,但泵吸油时,真空度不能太大,当泵吸油腔内的压力低于该油液在该温度下的气体分离压时,空气便会析出,但低于该油液的饱和蒸汽压时,就会形成气穴现象,产生噪音和振动。

h.吸油滤油器堵塞或设计选用的滤油器的容量过小,导致吸油阻力增大而吸入空气,另吸油口管径过大都可能带进空气。

②.因机械原因产生的噪音及排除a.因油中污物进入泵内导致齿轮等磨损拉伤产生噪音,此时应更换油液加强油液过滤,拆开泵清洗,齿轮磨损厉害要研磨或更换b.泵与电机安装不同心,有碰擦现象,同心度不大于±0.05mmc.因齿轮加工误差产生噪音d.泵内零件损坏或磨损产生噪③.困油现象产生的噪音④.其它原因产生的噪音a.进油过滤器被堵塞是常见的噪声大的原因之一,往往清洗滤油器后噪音可立即降下来b.油液的粘度过高也会产生噪音,必须合理选用油液粘度c.溢流阀噪音,误认为油泵噪音二).压力波动大.振动对齿轮泵而言,噪音大,压力波动大并伴有振动的现象往往同时发生,同时消失,因此上述噪音大的原因,也为压力波动大,振动大的原因,可参照处理三).液压设备泵输出流量不够,或者根本吸不上油①.进油滤油器堵塞;②.齿轮端面与前后盖之间的滑动结合面严重拉伤产生的内泄漏太大,导致输出流量少;③.径向不平衡力导致齿轮轴变形,碰擦泵体内腔,增大径向间隙,导致内泄漏增加;④.油温太高,温升使油液的粘度降低,内泄漏增大使输出流量减少;⑤.泵轴折断,表面上电机带动泵运转,但根本不上油.二.齿轮泵的使用与修理(一).使用①.齿轮泵的吸油高度一般不得大于500mm;②.齿轮泵应通过挠性联轴器与电机相连,以免单边受力,容易造成齿轮泵泵轴弯曲.单边磨损和泵轴油耗失效;(二).修理齿轮泵使用较长时间后,齿轮各相对滑动面会产生磨损和刮伤.端面的磨损导致轴向间隙增大,齿轮圆的磨损导致径向间隙增大,齿形的磨损噪声增大1.齿轮①齿形修理:用细纱纸或油石去除拉伤或已磨成多棱形部位的毛刺,再将齿轮啮合面调换方位适当对研,清洗后可继续使用.但对于用肉眼能观察到的严重磨损件,应与更换;②.端面修理:轻微磨损者,可将两齿轮同时放在0#砂纸上擦磨抛光.磨损拉伤严重时可将两齿轮同时放在平磨床上磨去少许,再用进相砂纸抛光.此时泵体也应磨去同样的尺寸.两齿轮厚度差在0.005mm以内,齿轮端面与孔的垂直度都应控制在0.005mm以内;③.齿顶圆:齿轮泵的齿轮在径向不平衡力F作用下,一般会出现磨损.齿顶圆磨损后,对低压齿轮泵的容积效率影响不大,但对高中压齿轮泵,则应考虑电镀外圆或更换齿轮.2.泵体泵体的修复主要是内腔与齿轮齿顶圆相接面,且多发生吸油侧.如泵体属于对称型,可将泵体翻转180度安装再用.3.前后盖前后盖主要是装配后,与齿轮滑动的接触端面的磨损与拉伤,如磨损和拉伤不严重,可以研磨端面修复.磨损拉伤严重,可在平面磨床上磨去端面上之沟痕.但此时,困油卸荷槽的深度变浅,对消除闭死容积的困油不力;4.泵轴齿轮泵泵轴的失效形式主要是与滚针轴承相接触处容易磨损,少量的产生弯折.如果轻微磨损,可以抛光修复.如果磨损严重,则需重新加工,长短轴上的键槽对中心线有平行度和对称度要求,装在轴上的平键与齿键槽的配合间歇均不能过大,轴不得在齿轮内产生径向摆动,轴颈与安装齿轮部分轴的配合表面的同心度为0.01mm,两轴颈的同心度为0.02-0.03mm.(三).齿轮泵的装配修理后的齿轮泵,装配时必须注意下述事项:①.用去毛刺的方法清除各零件毛刺,齿轮锐边用油石倒钝,但不能倒成圆角,经平磨的零件要退磁,所有零件须用煤油仔细清洗后方可进行装配;②.CB-B型齿轮泵的轴向间歇由齿轮与泵体直接控制.泵体厚度一般比齿宽厚0.02-0.03mm,一般不宜在泵体与前后盖之间加纸垫,而导致轴向间歇过大,容积效率降低.间歇过小容易发热,机械效率降低;③.CB-B型齿轮泵前盖上装在长轴上的油封,其外端面应与法兰平齐,不可打入太深,以免堵塞泄漏通道,造成困油,导致油封处泄漏;④.CB-B型齿轮泵两定位销孔,一般液压件厂作为加工工艺基准用.齿轮泵在维修装配时,如果在泵体前后盖三零件上打入定位销,再拧紧六个压紧螺钉,往往出现齿轮装不动的毛病.正确的方法是先对角交叉地拧紧六个压紧螺钉,一面用手转动长轴,若无轻重不一,转动灵活后,在配铰两销孔,打入定位销;⑤.CB-B型齿轮泵容易装反,必须特别注意,否则吸不上油,容易将骨架油封冲翻;⑥.滚针轴承的滚针直径允差不能超过0.003mm,长度允差0.1mm,滚针须如数装满轴承座圈;⑦.油压机齿轮泵装配后,须按〖JB/JQ20104-88与JB/JQ20102-88齿轮泵试验方法〗的项目进行试验.参考来源：（更多信息请点击滕州市科信锻压机床公司官网）。

液压维修第12章–液压设备常见故障分析与排除 1. 异常噪声 液压设备在使用过程中，如果发出异常的噪声，需要引起我们的重视，及时进行排查和处理。通常，噪声是由机件运转时产生的震动而引起的。在排查中，先要确定是哪个机件发出噪声，在进一步分析原因。

• 负载偏差：根据说明书中的负载参数，如果设计容量与实际负载参数偏离较大，则容易发生异常噪声。 • 不平衡负载：如果负载在使用过程中发生不平衡，也会导致液压系统产生异常噪声。 • 泵的气蚀：气蚀是液压泵产生异常噪声的主要原因，需要及时检查气蚀原因，修补液压泵。

2. 油液温度过高 液压设备在使用过程中，油液温度过高可能会导致一系列的问题，例如油液稀释、油品老化、油泡变形等。根据实际情况排查原因，通常有以下几种可能：

• 液压油的选择：需要根据液压系统的工作压力和温度范围，选择合适的液压油，避免油液老化和稀释现象的发生。 • 散热器的故障：散热器故障会导致冷却效果降低，进而导致油液温度升高。需要及时进行检查和维修。 • 液压系统的过载：如果液压系统在使用中过载，会导致油液温度升高，需要检查液压系统是否过载。

3. 液压缸卡住 液压缸在使用过程中，有可能会发生卡死的情况。这时候，我们需要进行排查和处理，以避免液压缸的损坏。

• 液压缸的内部问题：检查液压缸内部是否存在杂物和污垢，需要清理干净，润滑油液需要定期更换。 • 液压缸的密封件有问题：液压缸的密封件如果出现磨损和老化现象，可能会导致油液泄漏，进而导致液压缸卡住。需要检查并更换密封件。 • 液压缸的充液和排液过程是否正常：液压缸在充液和排液的过程中，需要遵循规范，保证液压缸正常运转。 4. 泄漏问题 液压设备在使用过程中，出现泄漏问题可能导致液压系统无法正常工作。需要及时查找泄漏原因，进行维修。

• 系统设计问题：系统设计需要符合相关标准要求，使用符合设计要求的管接头和管路系统。 • 管路连接不良好：管路连接需要严密，防止液压油泄漏。 • 密封件老化：密封件老化会导致液压泄漏，需要及时更换密封件。

液压系统常见故障的诊断及排除液压系统常见故障的诊断及消除方法5.1 常见故障的诊断方法液压设备是由机械、液压、电气等装置组合而成的，故出现的故障也是多种多样的。

某一种故障现象可能由许多因素影响后造成的，因此分析液压故障必须能看懂液压系统原理图，对原理图中各个元件的作用有一个大体的了解，然后根据故障现象进行分析、判断，针对许多因素引起的故障原因需逐一分析，抓住主要矛盾，才能较好的解决和排除。

液压系统中工作液在元件和管路中的流动情况，外界是很难了解到的，所以给分析、诊断带来了较多的困难，因此要求人们具备较强分析判断故障的能力。

在机械、液压、电气诸多复杂的关系中找出故障原因和部位并及时、准确加以排除。

5.1.1 简易故障诊断法简易故障诊断法是目前采用最普遍的方法，它是靠维修人员凭个人的经验，利用简单仪表根据液压系统出现的故障，客观的采用问、看、听、摸、闻等方法了解系统工作情况，进行分析、诊断、确定产生故障的原因和部位，具体做法如下：1）询问设备操作者，了解设备运行状况。

其中包括：液压系统工作是否正常；液压泵有无异常现象；液压油检测清洁度的时间及结果；滤芯清洗和更换情况；发生故障前是否对液压元件进行了调节；是否更换过密封元件；故障前后液压系统出现过哪些不正常现象；过去该系统出现过什么故障，是如何排除的等，需逐一进行了解。

2）看液压系统工作的实际状况，观察系统压力、速度、油液、泄漏、振动等是否存在问题。

3）听液压系统的声音，如：冲击声；泵的噪声及异常声；判断液压系统工作是否正常。

4）摸温升、振动、爬行及联接处的松紧程度判定运动部件工作状态是否正常。

总之，简易诊断法只是一个简易的定性分析，对快速判断和排除故障，具有较广泛的实用性。

5.1.2 液压系统原理图分析法根据液压系统原理图分析液压传动系统出现的故障，找出故障产生的部位及原因，并提出排除故障的方法。

液压系统图分析法是目前工程技术人员应用最为普遍的方法，它要求人们对液压知识具有一定基础并能看懂液压系统图掌握各图形符号所代表元件的名称、功能、对元件的原理、结构及性能也应有一定的了解，有这样的基础，结合动作循环表对照分析、判断故障就很容易了。
