2020届高考电磁学汇编磁场单元测试

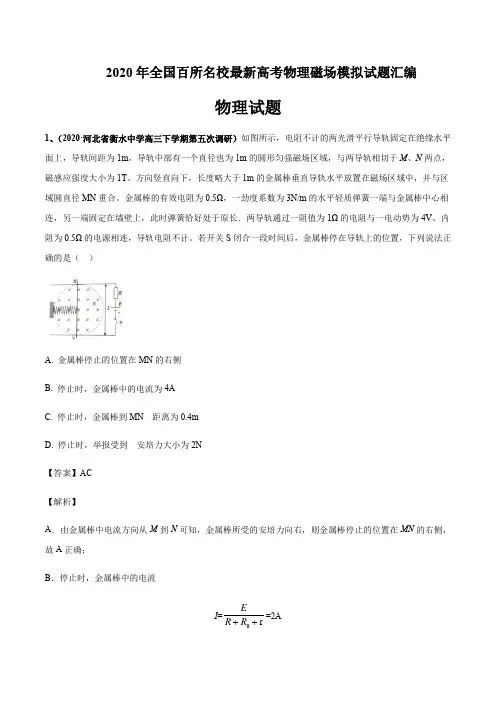

2020年全国百所名校最新高考物理磁场模拟试题汇编物理试题1、（2020·河北省衡水中学高三下学期第五次调研）如图所示，电阻不计的两光滑平行导轨固定在绝缘水平面上，导轨间距为1m，导轨中部有一个直径也为1m的圆形匀强磁场区域，与两导轨相切于M、N两点，磁感应强度大小为1T、方向竖直向下，长度略大于1m的金属棒垂直导轨水平放置在磁场区域中，并与区域圆直径MN重合。

金属棒的有效电阻为0.5Ω，一劲度系数为3N/m的水平轻质弹簧一端与金属棒中心相连，另一端固定在墙壁上，此时弹簧恰好处于原长．两导轨通过一阻值为1Ω的电阻与一电动势为4V、内阻为0.5Ω的电源相连，导轨电阻不计。

若开关S闭合一段时间后，金属棒停在导轨上的位置，下列说法正确的是（）A. 金属棒停止的位置在MN的右侧B. 停止时，金属棒中的电流为4AC. 停止时，金属棒到MN距离为0.4mD. 停止时，举报受到安培力大小为2N【答案】AC【解析】A．由金属棒中电流方向从M到N可知，金属棒所受的安培力向右，则金属棒停止的位置在MN的右侧，故A正确；B．停止时，金属棒中的电流I=0rER R ++=2A的故B错误；C．设棒向右移动的距离为x，金属棒在磁场中的长度为2y，则kx=BI(2y)x2+y2=2 2 L ⎛⎫ ⎪⎝⎭解得x=0.4m、2y=0.6m故C正确；D．金属棒受到的安培力F=BI(2y)=1.2N故D错误。

故选AC。

2、（2020·贵州省贵阳市四校高三下学期第五次联考）在地球北极附近，地磁场的竖直分量方向向下。

考虑到地磁场的影响，汽车在北极路面上行驶时连接前轮的钢轴有电势差，设司机左侧钢轴与轮毂连接处电势为U1，右侧钢轴与轮毂连接处电势为U2，则（）A. 汽车沿某一方向后退时，U1<U2B. 汽车沿某一方向前进时，U1<U2C. 无论汽车前进还是后退时，都满足U1>U2D. 当汽车沿某一特定方向前进或后退时，U1=U2【答案】A【解析】在北极附近，地磁场的竖直分量竖直向下，汽车的钢轴水平运动垂直切割磁感应，由右手定则可知，前进时，左侧相当于电源正极，有U 1>U 2；后退时右侧相当于电源正极，U 1<U 2，故A 正确，BCD 错误。

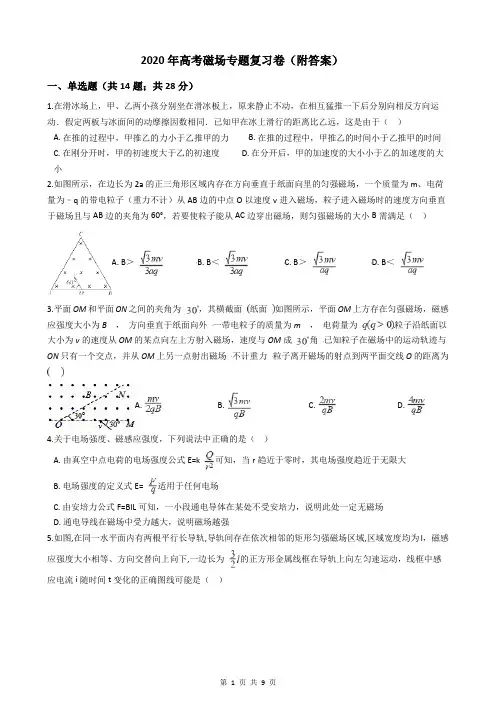

2020年高考磁场专题复习卷（附答案）一、单选题（共14题；共28分）1.在滑冰场上，甲、乙两小孩分别坐在滑冰板上，原来静止不动，在相互猛推一下后分别向相反方向运动．假定两板与冰面间的动摩擦因数相同．已知甲在冰上滑行的距离比乙远，这是由于（）A. 在推的过程中，甲推乙的力小于乙推甲的力B. 在推的过程中，甲推乙的时间小于乙推甲的时间C. 在刚分开时，甲的初速度大于乙的初速度D. 在分开后，甲的加速度的大小小于乙的加速度的大小2.如图所示，在边长为2a的正三角形区域内存在方向垂直于纸面向里的匀强磁场，一个质量为m、电荷量为﹣q的带电粒子（重力不计）从AB边的中点O以速度v进入磁场，粒子进入磁场时的速度方向垂直于磁场且与AB边的夹角为60°，若要使粒子能从AC边穿出磁场，则匀强磁场的大小B需满足（）A. B＞B. B＜C. B＞D. B＜3.平面OM和平面ON之间的夹角为，其横截面纸面如图所示，平面OM上方存在匀强磁场，磁感应强度大小为B，方向垂直于纸面向外一带电粒子的质量为m，电荷量为粒子沿纸面以大小为v的速度从OM的某点向左上方射入磁场，速度与OM成角已知粒子在磁场中的运动轨迹与ON只有一个交点，并从OM上另一点射出磁场不计重力粒子离开磁场的射点到两平面交线O的距离为A. B. C. D.4.关于电场强度、磁感应强度，下列说法中正确的是（）A. 由真空中点电荷的电场强度公式E=k 可知，当r趋近于零时，其电场强度趋近于无限大B. 电场强度的定义式E= 适用于任何电场C. 由安培力公式F=BIL可知，一小段通电导体在某处不受安培力，说明此处一定无磁场D. 通电导线在磁场中受力越大，说明磁场越强5.如图,在同一水平面内有两根平行长导轨,导轨间存在依次相邻的矩形匀强磁场区域,区域宽度均为l，磁感应强度大小相等、方向交替向上向下,一边长为的正方形金属线框在导轨上向左匀速运动，线框中感应电流i随时间t变化的正确图线可能是（）A. B. C. D.6.如图所示，某种带电粒子由静止开始经电压为U1的电场加速后，射入水平放置、电势差为U2的两块导体板间的匀强电场中，带电粒子沿平行于两板的方向从两板正中间射入，穿过两板后又垂直于磁场方向射入边界线竖直的匀强磁场中，则粒子射入磁场和射出磁场的M、N两点间的距离d随着U1或U2的变化情况为（不计重力，不考虑边缘效应）（）A. 仅增大U1d将增大B. 仅增大U1 d将减小C. 仅增大U2 d将增大D. 仅增大U2 d将减小7.如图所示，有界匀强磁场边界线SP∥MN，速率不同的同种带电粒子从S点沿SP方向同时射入磁场．其中穿过a点的粒子速度v1与MN垂直；穿过b点的粒子速度v2与MN成60°角，设粒子从S到A、B 所需时间分别为t1、t2，则t1∶t2为(重力不计)( )A. 1∶3B. 4∶3C. 1∶1D. 3∶28.如图所示，竖直悬挂的金属棒AB原来处于静止状态．金属棒CD棒竖直放置在水平磁场中，CD与AB通过导线连接组成回路，由于CD棒的运动，导致AB棒向右摆动，则CD棒的运动可能为()A. 水平向右平动B. 水平向左平动C. 垂直纸面向里平动D. 垂直纸面向外平动9.如图5所示，MN为两个匀强磁场的分界面，两磁场的磁感应强度大小的关系为B1＝2B2，一带电荷量为＋q、质量为m的粒子从O点垂直MN进入B1磁场，则经过多长时间它将向下再一次通过O点( )A. B. C. D.10.下列说法中正确的是（）A. 磁场中某一点的磁感应强度可以这样测定：把一小段通电导线放在该点时受到的磁场力F与该导线的长度L、通过的电流I乘积的比值．即B=B. 通电导线放在磁场中的某点，该点就有磁感应强度，如果将通电导线拿走，该点的磁感应强度就为零C. 磁感应强度B= 只是定义式，它的大小取决于场源以及磁场中的位置，与F、I、L以及通电导线在磁场中的方向无关D. 通电导线所受磁场力的方向就是磁场的方向11.如图所示，在加有匀强磁场的区域中，一垂直于磁场方向射入的带电粒子轨迹如图所示，由于带电粒子与沿途的气体分子发生碰撞，带电粒子的能量逐渐减小，从图中可以看出（）A. 带电粒子带正电，是从B点射入的B. 带电粒子带负电，是从B点射入的C. 带电粒子带负电，是从A点射入的D. 带电粒子带正电，是从A点射入的12.春天，水边上的湿地是很松软的，人在这些湿地上行走时容易下陷，在人下陷时（）A. 人对湿地地面的压力大小等于湿地地面对他的支持力大小B. 人对湿地地面的压力大于湿地地面对他的支持力C. 人对湿地地面的压力小于湿地地面对他的支持力D. 下陷的加速度方向未知，不能确定以上说法哪一个正确13.如图甲所示有界匀强磁场Ⅰ的宽度与图乙所示圆形匀强磁场Ⅱ的半径相等，一不计重力的粒子从左边界的M点以一定初速度水平向右垂直射入磁场Ⅰ，从右边界射出时速度方向偏转了θ角，该粒子以同样的初速度沿半径方向垂直射入磁场Ⅱ，射出磁场时速度方向偏转了2θ角．己知磁场I、Ⅱ的磁感应强度大小分别为B1、B2，则B1与B2的比值为（）A. 2cosθB. sinθC. cosθD. tanθ14.回旋加速器是加速带电粒子的装置，其核心部分是分别与高频交流电源两极相连接的两个D形金属盒，两盒间的狭缝中形成周期性变化的电场，使粒子在通过狭缝时都能得到加速，两D形金属盒处于垂直于盒底的匀强磁场中，如图所示．设D形盒半径为R．若用回旋加速器加速质子时，匀强磁场的磁感应强度为B，高频交流电频率为f，则下列说法正确的是（）A. 质子在匀强磁场每运动一周被加速一次B. 质子被加速后的最大速度与加速电场的电压大小有关C. 质子被加速后的最大速度不可能超过2πfRD. 不改变B和f，该回旋加速器也能用于加速α粒子二、多选题（共4题；共12分）15.如图所示，M、N为两块带等量异种电荷的平行金属板，两板间电压可取从零到某一最大值之间的各种数值。

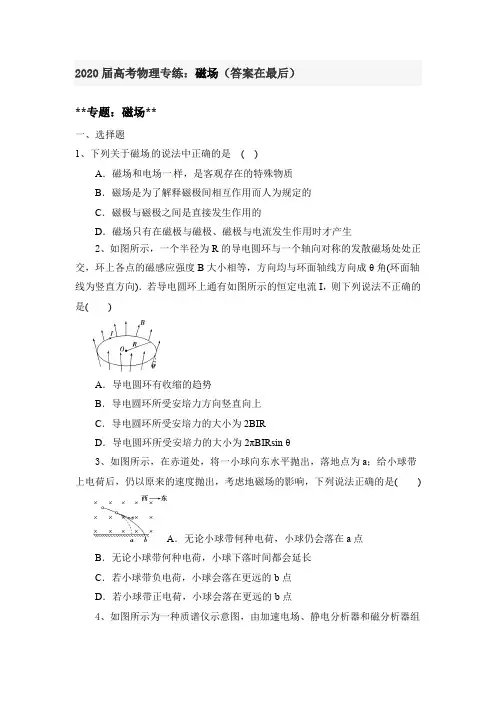

2020届高考物理专练：磁场（答案在最后）**专题：磁场**一、选择题1、下列关于磁场的说法中正确的是( )A．磁场和电场一样，是客观存在的特殊物质B．磁场是为了解释磁极间相互作用而人为规定的C．磁极与磁极之间是直接发生作用的D．磁场只有在磁极与磁极、磁极与电流发生作用时才产生2、如图所示，一个半径为R的导电圆环与一个轴向对称的发散磁场处处正交，环上各点的磁感应强度B大小相等，方向均与环面轴线方向成θ角(环面轴线为竖直方向)．若导电圆环上通有如图所示的恒定电流I，则下列说法不正确的是()A．导电圆环有收缩的趋势B．导电圆环所受安培力方向竖直向上C．导电圆环所受安培力的大小为2BIRD．导电圆环所受安培力的大小为2πBIRsin θ3、如图所示，在赤道处，将一小球向东水平抛出，落地点为a；给小球带上电荷后，仍以原来的速度抛出，考虑地磁场的影响，下列说法正确的是()A．无论小球带何种电荷，小球仍会落在a点B．无论小球带何种电荷，小球下落时间都会延长C．若小球带负电荷，小球会落在更远的b点D．若小球带正电荷，小球会落在更远的b点4、如图所示为一种质谱仪示意图，由加速电场、静电分析器和磁分析器组成．若静电分析器通道中心线的半径为R，通道内均匀辐射电场在中心线处的电场强度大小为E，磁分析器有范围足够大的有界匀强磁场，磁感应强度大小为B、方向垂直纸面向外．一质量为m、电荷量为q的粒子从静止开始经加速电场加速后沿中心线通过静电分析器，由P点垂直边界进入磁分析器，最终打到胶片上的Q点．不计粒子重力．下列说法不正确的是()A．粒子一定带正电B．加速电场的电压U＝12ERC．直径PQ＝2B qmERD．若一群离子从静止开始经过上述过程都落在胶片上同一点，则该群离子具有相同的比荷5、如图，空间某区域存在匀强电场和匀强磁场，电场方向竖直向上(与纸面平行)，磁场方向垂直于纸面向里．三个带正电的微粒a、b、c电荷量相等，质量分别为m a、m b、m c．已知在该区域内，a在纸面内做匀速圆周运动，b在纸面内向右做匀速直线运动，c在纸面内向左做匀速直线运动．下列选项正确的是()A．m a＞m b＞m c B．m b＞m a＞m cC．m c＞m a＞m b D．m c＞m b＞m a6、如图所示，在x轴上方存在垂直纸面向里的磁感应强度为B的匀强磁场，x轴下方存在垂直纸面向外的磁感应强度为B2的匀强磁场，一带负电的粒子从原点O以与x轴成30°角斜向上的速度v射入磁场，且在x轴上方运动半径为R．则下列说法正确的是()A ．粒子经偏转一定能回到原点OB ．粒子在x 轴上方和下方两磁场中运动的半径之比为2∶1C ．粒子完成一次周期性运动的时间为2πm 3qBD ．粒子第二次射入x 轴上方磁场时，沿x 轴前进3R7、如图所示，用三条细线悬挂的水平圆形线圈共有n 匝，线圈由粗细均匀、单位长度质量为2．5 g 的导线绕制而成，三条细线呈对称分布，稳定时线圈平面水平，在线圈正下方放有一个圆柱形条形磁铁，磁铁的中轴线OO′垂直于线圈平面且通过其圆心O ，测得线圈的导线所在处磁感应强度大小为0．5 T ，方向与竖直线成30°角，要使三条细线上的张力为零，线圈中通过的电流至少为(g 取10 m/s 2)( )A ．0．1 AB ．0．2 AC ．0．05 AD ．0．01 A8、利用霍尔效应制作的霍尔元件，广泛应用于测量和自动控制等领域．如图所示是霍尔元件的工作原理示意图，磁感应强度B 垂直于霍尔元件的工作面向下，通入图示方向的电流I ，CD 两侧面会形成电势差U CD ，下列说法正确的是( )A ．电势差U CD 仅与材料有关B ．若霍尔元件的载流子是自由电子，则电势差U CD <0C ．仅增大磁感应强度时，电势差U CD 可能不变D ．在测定地球赤道上方的地磁场强弱时，元件的工作面应保持水平9、如图所示，圆形区域内有一垂直纸面的匀强磁场，P 为磁场边界上的一点．有无数带有同样电荷、具有同样质量的粒子在纸面内沿各个方向以相同的速率通过P点进入磁场．这些粒子射出边界的位置均处于边界的某一段圆弧上，这段圆弧的弧长是圆周长的13．将磁感应强度的大小从原来的B1变为B2，结果相应的弧长变为原来的一半，则B2∶B1等于()A．2B．3C．2D．3二、非选择题1、如图所示为质谱仪的原理示意图，电荷量为q、质量为m的带正电的粒子从静止开始经过电势差为U的加速电场后进入粒子速度选择器，选择器中存在相互垂直的匀强电场和匀强磁场，匀强电场的场强为E、方向水平向右。

2020年普通高等学校招生全国统一考试磁场能力测试二、选择题：本题共8小题，每小题6分。

在每小题给出的四个选项中，第14~18题只有一项符合题目要求，第19~21题有多项符合题目要求。

全部选对的得6分，选对但不全的得3分，有选错的得0分。

14．下列关于磁场的说法中，正确的是( )A. 磁场和电场一样，是客观存在的特殊物质B. 磁场是为了解释磁极间相互作用而人为规定的C. 磁极与磁极间是直接发生作用的D. 磁场只有在磁极与磁极、磁极与电流发生作用时才产生15．长为10 cm的通电直导线，通以1 A的电流，在磁场强弱、方向都一样的空间(匀强磁场)中某处受到的磁场力为0.4 N，则该磁场的磁感应强度( )A．等于4 T B．大于或等于4 TC．小于或等于4 T D．上述说法都错误16、关于磁感应强度B＝FIL和电场强度E＝Fq，下列说法中正确的是( )A．一小段通电直导线在某处不受磁场力作用，说明此处一定无磁场B．一试探电荷在某处不受电场力作用，说明此处一定无电场C．一小段通电导线在磁场中所受磁场力越大，说明此处的磁场越强D．磁感应强度的方向与该处一小段通电导线所受磁场力的方向可能相同17．如图所示是等腰直角三棱锥，其中侧斜面abcd为边长为L的正方形，abef和ade均为竖直面，dcfe为水平面。

将次等腰直角三棱锥安图示方式放置于竖直向下、磁感应强度为B的匀强磁场中，下面说法中正确的是A．通过abcd面的磁通量大小为BL²B．通过dcfe面的磁通量大小为BL²C．通过ade的磁通量为零D．通过abfe面的磁通量大小为BL²18．电流天平是一种测量磁场力的装置，如图所示。

两相距很近的通电平行线圈Ⅰ和Ⅱ，线圈Ⅰ固定，线圈Ⅱ置于天平托盘上。

当两线圈均无电流通过时，天平示数恰好为零。

下列说法正确的是A．当天平示数为负时，两线圈电流方向相同B．当天平示数为正时，两线圈电流方向相同C．线圈Ⅰ对线圈Ⅱ的作用力大于线圈Ⅱ对线圈Ⅰ的作用力D．线圈Ⅰ对线圈Ⅱ的作用力与托盘对线圈Ⅱ的作用力是一对相互作用19、如图为显像管原理示意图，电子束经电子枪加速后，进入偏转磁场偏转，不加磁场时，电子束打在荧光屏正中的O点。

2020版高考物理单元测试电磁感应1.如图所示，空间某区域中有一匀强磁场，磁感应强度方向水平，且垂直于纸面向里，磁场上边界b和下边界d水平．在竖直面内有一矩形金属线圈，线圈上下边的距离很短，下边水平．线圈从水平面a开始下落．已知磁场上下边界之间的距离大于水平面a、b之间的距离．若线圈下边刚通过水平面b、c(位于磁场中)和d时，线圈所受到的磁场力的大小分别为F b、F c和F d，则( )A．F d>F c>F b B．F c<F d<F b C．F c>F b>F d D．F c<F b<F d2.如图所示，一圆形金属线圈放置在水平桌面上，匀强磁场垂直桌面竖直向下，过线圈上A点做切线OO′，OO′与线圈在同一平面上．在线圈以OO′为轴翻转180°的过程中，线圈中电流流向( )A．始终由A→B→C→AB．始终由A→C→B→AC．先由A→C→B→A再由A→B→C→AD．先由A→B→C→A再由A→C→B→A3.如图所示为地磁场磁感线的示意图．一架民航飞机在赤道上空匀速飞行，机翼保持水平，由于遇到强气流作用使飞机竖直下坠，在地磁场的作用下，金属机翼上有电势差．设飞行员左方机翼末端处的电势为φ1，右方机翼末端处的电势为φ2，忽略磁偏角的影响，则( )A．若飞机从西往东飞，φ2比φ1高B．若飞机从东往西飞，φ2比φ1高C．若飞机从南往北飞，φ2比φ1高D．若飞机从北往南飞，φ2比φ1高4.如图所示电路中，L为电感线圈，C为电容器，当开关S由断开变为闭合时( )A．A灯中无电流通过，不可能变亮B．A灯中有电流通过，方向由a到bC．B灯逐渐熄灭，c点电势高于d点电势D．B灯逐渐熄灭，c点电势低于d点电势5.如图所示，一条形磁铁从左向右匀速穿过线圈，当磁铁经过A、B两位置时，线圈中( )A．感应电流方向相同，感应电流所受作用力的方向相同B．感应电流方向相反，感应电流所受作用力的方向相反C．感应电流方向相反，感应电流所受作用力的方向相同D．感应电流方向相同，感应电流所受作用力的方向相反6.如图所示,甲、乙两个矩形线圈同处在纸面内,甲的ab边与乙的cd边平行且靠得较近,甲、乙两线圈分别处在垂直纸面方向的匀强磁场中,穿过甲的磁场的磁感应强度为B1,方向指向纸面里,穿过乙的磁场的磁感应强度为B2,方向指向纸面外,两个磁场可同时变化,当发现ab边和cd边之间有排斥力时,磁场的变化情况可能是( )A.B1变小,B2变大B.B1变大,B2变大C.B1变小,B2变小D.B1不变,B2变小7.如图所示，有一等腰直角三角形的区域，其斜边长为2L，高为L.在该区域内分布着如图所示的磁场，左侧磁场方向垂直纸面向外，右侧磁场方向垂直纸面向里，磁感应强度大小均为B.一边长为L、总电阻为R的正方形导线框abcd，从图示位置开始沿x轴正方向以速度v匀速穿过磁场区域．取沿顺时针的感应电流方向为正，则下列表示线框中电流i随bc边的位置坐标x变化的图象正确的是( )8.如图所示，a、b两个闭合正方形线圈用同样的导线制成，匝数均为10匝，边长l a=3l b，图示区域内有垂直纸面向里的匀强磁场，且磁感应强度随时间均匀增大，不考虑线圈之间的相互影响，则( )A．两线圈内产生顺时针方向的感应电流B．a、b线圈中感应电动势之比为9∶1C．a、b线圈中感应电流之比为3∶4D．a、b线圈中电功率之比为3∶19. (多选)如图所示，足够长的金属导轨竖直放置，金属棒ab、cd均通过棒两端的环套在金属导轨上．虚线上方有垂直纸面向里的匀强磁场，虚线下方有竖直向下的匀强磁场，两匀强磁场的磁感应强度大小均为B.ab、cd棒与导轨间动摩擦因数均为μ，两棒总电阻为R，导轨电阻不计．开始两棒静止在图示位置，当cd棒无初速度释放时，对ab棒施加竖直向上的力F，使其沿导轨向上做匀加速运动．则( )A．ab棒中的电流方向由b到aB．cd棒先做加速运动后做匀速运动C．cd棒所受摩擦力的最大值大于其重力D．力F做的功等于两棒产生的电热与增加的机械能之和10.如图所示,一导线弯成闭合线圈,以速度v向左匀速进入磁感应强度为B的匀强磁场,磁场方向垂直平面向外,线圈总电阻为R。

2020年高考物理试题分类汇编——电磁感应1（全国卷1）17．某地的地磁场磁感应强度的竖直分量方向向下，大小为54.510-⨯T 。

一灵敏电压表连接在当地入海河段的两岸，河宽100m ，该河段涨潮和落潮时有海水（视为导体）流过。

设落潮时，海水自西向东流，流速为2m/s 。

下列说法正确的是A ．河北岸的电势较高B ．河南岸的电势较高C ．电压表记录的电压为9mVD ．电压表记录的电压为5mV2（全国卷2）18.如图，空间某区域中有一匀强磁场，磁感应强度方向水平，且垂直于纸面向里，磁场上边界b 和下边界d 水平。

在竖直面内有一矩形金属统一加线圈，线圈上下边的距离很短，下边水平。

线圈从水平面a 开始下落。

已知磁场上下边界之间的距离大于水平面a 、b 之间的距离。

若线圈下边刚通过水平面b 、c （位于磁场中）和d 时，线圈所受到的磁场力的大小分别为b F 、c F 和d F ，则A.d F >c F >b FB.c F <d F <b FC.c F >b F >d FD.c F <b F <d F3（新课标卷）21.如图所示，两个端面半径同为R 的圆柱形铁芯同轴水平放置，相对的端面之间有一缝隙，铁芯上绕导线并与电源连接，在缝隙中形成一匀强磁场.一铜质细直棒ab 水平置于缝隙中，且与圆柱轴线等高、垂直.让铜棒从静止开始自由下落，铜棒下落距离为0.2R 时铜棒中电动势大小为1E ，下落距离为0.8R 时电动势大小为2E ，忽略涡流损耗和边缘效应.关于1E 、2E 的大小和铜棒离开磁场前两端的极性，下列判断正确的是A 、1E >2E ，a 端为正B 、1E >2E ，b 端为正C 、1E <2E ，a 端为正D 、1E <2E ，b 端为正4（江苏卷）2、一矩形线框置于匀强磁场中，线框平面与磁场方向垂直，先保持线框的面积不变，将磁感应强度在1 s 时间内均匀地增大到原来的两倍，接着保持增大后的磁感应强度不变，在1 s 时间内，再将线框的面积均匀地减小到原来的一半，先后两个过程中，线框中感应电动势的比值为 （A ）12（B ）1 （C ）2 （D ）4 5（广东卷）16. 如图5所示，平行导轨间有一矩形的匀强磁场区域，细金属棒PQ 沿导轨从MN 处匀速运动到M'N'的过程中，棒上感应电动势E 随时间t 变化的图示，可能正确的是6（山东卷）21．如图所示，空间存在两个磁场，磁感应强度大小均为B，方向相反且垂直纸面，MN、PQ为其边界，OO′为其对称轴。

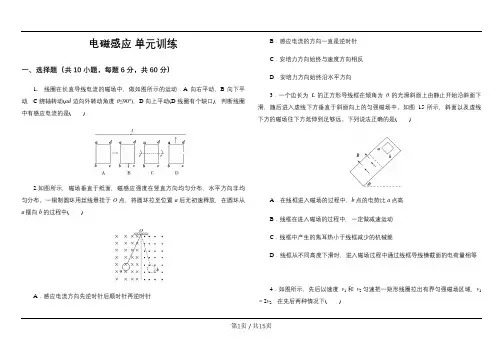

电磁感应单元训练一、选择题（共10小题，每题6分，共60分）1.线圈在长直导线电流的磁场中，做如图所示的运动：A向右平动，B向下平动，C绕轴转动(ad边向外转动角度θ≤90°)，D向上平动(D线圈有个缺口)，判断线圈中有感应电流的是()2.如图所示，磁场垂直于纸面，磁感应强度在竖直方向均匀分布，水平方向非均匀分布。

一铜制圆环用丝线悬挂于O点，将圆环拉至位置a后无初速释放，在圆环从a摆向b的过程中()A．感应电流方向先逆时针后顺时针再逆时针B．感应电流的方向一直是逆时针C．安培力方向始终与速度方向相反D．安培力方向始终沿水平方向3．一个边长为L的正方形导线框在倾角为θ的光滑斜面上由静止开始沿斜面下滑，随后进入虚线下方垂直于斜面向上的匀强磁场中。

如图15所示，斜面以及虚线下方的磁场往下方延伸到足够远。

下列说法正确的是()A．在线框进入磁场的过程中，b点的电势比a点高B．线框在进入磁场的过程中，一定做减速运动C．线框中产生的焦耳热小于线框减少的机械能D．线框从不同高度下滑时，进入磁场过程中通过线框导线横截面的电荷量相等4．如图所示，先后以速度v1和v2匀速把一矩形线圈拉出有界匀强磁场区域，v1＝2v2，在先后两种情况下()A．线圈中的感应电流之比I1∶I2＝2∶1B．线圈中的感应电流之比I1∶I2＝1∶2C．线圈中产生的焦耳热之比Q1∶Q2＝4∶1D．通过线圈某截面的电荷量之比q1∶q2＝1∶15．如图所示，在水平面内固定着U形光滑金属导轨，轨道间距为50 cm，金属导体棒ab质量为0.1 kg，电阻为0.2 Ω，横放在导轨上，电阻R的阻值是0.8 Ω(导轨其余部分电阻不计)。

现加上竖直向下的磁感应强度为0.2 T的匀强磁场。

用水平向右的恒力F＝0.1 N拉动ab，使其从静止开始运动，则()A．导体棒ab开始运动后，电阻R中的电流方向是从P流向MB．导体棒ab运动的最大速度为10 m/sC．导体棒ab开始运动后，a、b两点的电势差逐渐增加到1 V后保持不变D．导体棒ab开始运动后任一时刻，F的功率总等于导体棒ab和电阻R的发热功率之和6．在半径为r、电阻为R的圆形导线框内，以直径为界，左、右两侧分别存在着方向如图甲所示的匀强磁场。

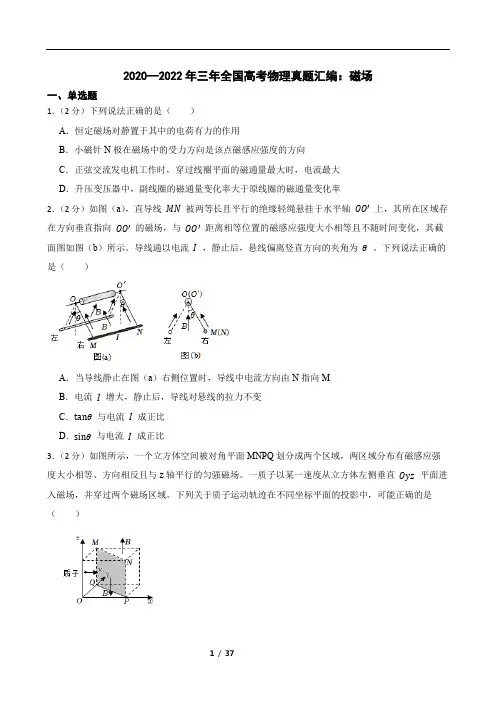

2020--2022年三年全国高考物理真题汇编：磁场一、单选题1．（2分）下列说法正确的是（）A．恒定磁场对静置于其中的电荷有力的作用B．小磁针N极在磁场中的受力方向是该点磁感应强度的方向C．正弦交流发电机工作时，穿过线圈平面的磁通量最大时，电流最大D．升压变压器中，副线圈的磁通量变化率大于原线圈的磁通量变化率2．（2分）如图（a），直导线MN被两等长且平行的绝缘轻绳悬挂于水平轴OO′上，其所在区域存在方向垂直指向OO′的磁场，与OO′距离相等位置的磁感应强度大小相等且不随时间变化，其截面图如图（b）所示。

导线通以电流I，静止后，悬线偏离竖直方向的夹角为θ。

下列说法正确的是（）A．当导线静止在图（a）右侧位置时，导线中电流方向由N指向MB．电流I增大，静止后，导线对悬线的拉力不变C．tanθ与电流I成正比D．sinθ与电流I成正比3．（2分）如图所示，一个立方体空间被对角平面MNPQ划分成两个区域，两区域分布有磁感应强度大小相等、方向相反且与z轴平行的匀强磁场。

一质子以某一速度从立方体左侧垂直Oyz平面进入磁场，并穿过两个磁场区域。

下列关于质子运动轨迹在不同坐标平面的投影中，可能正确的是（）A．B．C．D．4．（2分）空间存在着匀强磁场和匀强电场，磁场的方向垂直于纸面（xOy平面）向里，电场的方向沿y轴正方向。

一带正电的粒子在电场和磁场的作用下，从坐标原点O由静止开始运动。

下列四幅图中，可能正确描述该粒子运动轨迹的是（）A．B．C．D．5．（2分）截面为正方形的绝缘弹性长管中心有一固定长直导线，长管外表面固定着对称分布的四根平行长直导线，若中心直导线通入电流I1，四根平行直导线均通入电流I2，I1≫I2，电流方向如图所示，下列截面图中可能正确表示通电后长管发生形变的是（）A．B．C．D．6．（2分）两足够长直导线均折成直角，按图示方式放置在同一平面内，EO与O′Q在一条直线上，PO′与OF在一条直线上，两导线相互绝缘，通有相等的电流I，电流方向如图所示。

磁场单元测试题（含详解答案）doc高中物理时刻：90分钟总分值：100分第一卷选择题一、选择题(此题包括10小题，共40分，每题给出的四个选项中，有的只有一个选项正确，有的有多个选项正确，全部选对的得4分，选对但不全的得2分，错选或不选的得0分) 1．20世纪50年代，一些科学家提出了地磁场的〝电磁感应学讲〞，认为当太阳强烈活动阻碍地球而引起磁暴时，磁暴在外地核中感应产生衰减时刻较长的电流，此电流产生了地磁场．连续的磁暴作用可坚持地磁场，那么外地核中的电流方向为(地磁场N极与S极在地球表面的连线称为磁子午线)()A．垂直磁子午线由西向东B．垂直磁子午线由东向西C．沿磁子午线由南向北D．沿磁子午线由北向南解析：地磁场由南向北，地球内部磁场由北向南，依照安培定那么可判定，外地核中电流方向由东向西．答案：B图12．如图1所示，两根平行放置的长直导线a和b载有大小相同、方向相反的电流，a受到的磁场力大小为F1，当加入一与导线所在平面垂直的匀强磁场后，a受到的磁场力的大小变为F2，那么现在b受到的磁场力的大小变为()A．F2B．F1－F2C．F2－F1D．2F1－F2解析：对a导线，原先b导线对a导线作用力为F1，方向向左，假设加入的匀强磁场垂直向里，如图2甲所示，那么a导线受外加匀强磁场的作用力为F′，那么F1、F′、F2之间有以下关系：图2F2＝F1－F′(F′＝F1－F2)同理对b导线分析受力，如图2乙所示，故现在导线b受磁场作用力：F＝F1－F′＝F1－(F1－F2)＝F2此题正确的答案为A.答案：A3．带电体表面突出的地点电荷容易密集．雷雨天当带电云层靠近高大建筑物时，由于静电感应，建筑物顶端会集合异种电荷，避雷针通过一根竖直导线接通大地而幸免雷击．你假设想明白竖直导线中的电流方向，进而判定云层所带电荷，安全可行的方法是() A．在导线中接入电流表B ．在导线中接入电压表C ．在导线中接入小灯泡D ．在导线旁放一可自由转动的小磁针解析：依照小磁针静止时N 极的指向判定出其所在处的磁场方向，然后依照安培定那么判定出电流方向，既安全又可行．答案：D4．以下关于磁感线的讲法正确的选项是( )A ．磁感线能够形象地描述磁场中各点的磁场方向，它每一点的切线方向都与小磁针放在该点静止时S 极所指的方向相同B ．磁感线总是从磁体的N 极动身，到磁体的S 极终止C ．磁场的磁感线是闭合曲线D ．磁感线确实是细铁屑在磁铁周围排列成的曲线，没有细铁屑的地点就没有磁感线 解析：磁感线的切线方向确实是该点的磁场方向，磁场的方向规定为小磁针N 极受力的方向，也确实是小磁针静止时N 极的指向，因此A 项错误．在磁体的外部，磁感线从N 极动身指向S 极．在磁体的内部，磁感线从S 极指向N 极，同时内、外形成闭合曲线，因此B 项错误，C 项正确．尽管磁感线是为了研究咨询题的方便人为引入的，我们也能够用细铁屑形象地〝显示〞磁感线，但不能讲没有细铁屑的地点就没有磁感线，因此D 项是错误的．答案：C图35．如图3所示，一带负电的质点在固定的正点电荷作用下绕该正电荷做匀速圆周运动，周期为T 0，轨道平面位于纸面内，质点的速度方向如图中箭头所示．现加一垂直于轨道平面的匀强磁场，轨道半径并不因此而改变，那么( )A ．假设磁场方向指向纸里，质点运动的周期将大于T 0B ．假设磁场方向指向纸里，质点运动的周期将小于T 0C ．假设磁场方向指向纸外，质点运动的周期将大于T 0D ．假设磁场方向指向纸外，质点运动的周期将小于T 0解析：因电荷在电场力作用下做匀速圆周运动，依照圆周运动知识有F 电＝m (2πT 0)2r ，假设所加的磁场指向纸里，因电荷所受的洛伦兹力背离圆心，电荷所受的向心力减小，因此质点运动的周期将增大，大于T 0.假设所加的磁场指向纸外，因电荷所受的洛伦兹力指向圆心，电荷所受的向心力增大，因此质点运动的周期将减小，小于T 0，正确选项为A 、D.答案：AD图46．在某地上空同时存在着匀强的电场与磁场，一质量为m 的带正电小球，在该区域内沿水平方向向右做直线运动，如图4所示．关于场的分布情形可能的是( )A ．该处电场方向和磁场方向重合B ．电场竖直向上，磁场垂直纸面向里C ．电场斜向里侧上方，磁场斜向外侧上方，均与v 垂直D ．电场水平向右，磁场垂直纸面向里解析：带电小球在复合场中运动一定受重力和电场力，是否受洛伦兹力需具体分析．A选项中假设电场、磁场方向与速度方向垂直，那么洛伦兹力与电场力垂直，假如与重力的合力为零就会做直线运动．B 选项中电场力、洛伦兹力都向上，假设与重力合力为零，也会做直线运动．C 选项电场力斜向里侧上方，洛伦兹力向外侧下方，假设与重力合力为零，就会做直线运动．D 选项三个力合力不可能为零，因此此题选A 、B 、C.答案：ABC图57．(2007年天津卷)如图5所示，在x 轴上方存在着垂直于纸面向里、磁感应强度为B 的匀强磁场，一个不计重力的带电粒子从坐标原点O 处以速度v 进入磁场，粒子进入磁场时的速度方向垂直于磁场且与x 轴正方向成120°角．假设粒子穿过y 轴正半轴后在磁场中到x 轴的最大距离为a ，那么该粒子的比荷和所带电荷的正负是( ) A.3v 2aB ，正电荷 B.v 2aB，正电荷 C.3v 2aB ，负电荷 D.v 2aB ，负电荷 图6解析：带电粒子在磁场中的运动轨迹如图6所示，依照左手定那么可知粒子带负电荷．由图可知：sin30°＝a －R R 可得R ＝23a 又由q v B ＝m v 2R 得q m ＝3v 2Ba. 应选项C 正确．图7 答案：C8．如图7所示，两平行金属板的间距等于极板的长度，现有重力不计的正离子束以相同的初速度v 0平行于两板从两板正中间射入．第一次在两极板间加恒定电压，建立场强为E 的匀强电场，那么正离子束刚好从上极板边缘飞出．第二次撤去电场，在两极间建立磁感应强度为B 、方向垂直于纸面的匀强磁场，正离子束刚好从下极板边缘飞出，那么E 和B 的大小之比为( )A.54v 0B.12v 0C.14v 0 D ．v 0解析：依照题意d ＝L ① 两板间为匀强电场时，离子做类平抛运动．设粒子在板间的飞行时刻为t ，那么水平方向：L ＝v 0t ②竖直方向：d 2＝12at 2＝qE 2mt 2③ 两板间为匀强磁场时，设偏转半径为r由几何关系有r 2＝(r －d 2)2＋L 2④ 又q v 0B ＝m v 20r⑤ ①②③④⑤联立得E B ＝5v 04. 答案：A图89．如图8所示，空间有一垂直纸面向外的磁感应强度为0.5 T 的匀强磁场，一质量为0.2 kg 且足够长的绝缘塑料板静止在光滑水平面上．在塑料板左端无初速度放置一质量为0.1 kg 、带电荷量为＋0.2 C 的滑块，滑块与绝缘塑料板之间的动摩擦因数为0.5，滑块受到的最大静摩擦力可认为等于滑动摩擦力．现对塑料板施加方向水平向左、大小为0.6 N 的恒力，g 取10 m/s 2，那么( )A ．塑料板和滑块一直做加速度为2 m/s 2的匀加速运动B ．滑块开始做匀加速运动，然后做加速度减小的加速运动，最后做匀速直线运动C ．最终塑料板做加速度为2 m/s 2的匀加速运动，滑块做速度为10 m/s 的匀速运动D ．最终塑料板做加速度为3 m/s 2的匀加速运动，滑块做速度为10 m/s 的匀速运动 解析：滑块随塑料板向左运动时，受到竖直向上的洛伦兹力，和塑料板之间的正压力逐步减小．开始时，塑料板和滑块加速度相同，由F ＝(M ＋m )a 得，a ＝2 m/s 2，对滑块有μ(mg －qvB )＝ma ，当v ＝6 m/s 时，滑块恰好相关于塑料板有相对滑动，开始做加速度减小的加速运动，当mg ＝q v B ，即v ＝10 m/s 时滑块对塑料板的压力为零F N ＝0，塑料板所受的合力为0.6 N ，那么a ′＝F M＝3 m/s 2，B 、D 正确． 答案：BD10．环形对撞机是研究高能粒子的重要装置，其核心部件是一个高度真空的圆环状的空腔．假设带电粒子初速度可视为零，经电压为U 的电场加速后，沿圆环切线方向注入对撞机的环状空腔内，空腔内存在着与圆环平面垂直的匀强磁场，磁感应强度大小为B .带电粒子将被限制在圆环状空腔内运动．要坚持带电粒子在圆环内做半径确定的圆周运动，以下讲法中正确的选项是( )A ．关于给定的加速电压，带电粒子的比荷q /m 越大，磁感应强度B 越大B ．关于给定的加速电压，带电粒子的比荷q /m 越大，磁感应强度B 越小C ．关于给定的带电粒子和磁感应强度B ，加速电压U 越大，粒子运动的周期越小D ．关于给定的带电粒子和磁感应强度B ，不管加速电压U 多大，粒子运动的周期都不变解析：带电粒子通过加速电场后速度为v ＝2Uq m ，带电粒子以该速度进入对撞机的环状空腔内，且在圆环内做半径确定的圆周运动，因此R ＝m v Bq ＝2Um B 2q，关于给定的加速电压，即U 一定，那么带电粒子的比荷q /m 越大，磁感应强度B 应越小，A 错误，B 正确；带电粒子运动周期为T ＝2πm Bq，与带电粒子的速度无关，因此就与加速电压U 无关，因此，关于给定的带电粒子和磁感应强度B ，不管加速电压U 多大，粒子运动的周期都不变．答案：BD第二卷 非选择题二、填空与实验题(此题包括5小题，每题12分，共60分．把答案填在相应的横线上或按题目要求作答)图911．在原子反应堆中抽搐液态金属时，由于不承诺转动机械部分和液态金属接触，常使用一种电磁泵．如图9所示是这种电磁泵的结构示意图，图中A 是导管的一段，垂直于匀强磁场放置，导管内充满液态金属．当电流I 垂直于导管和磁场方向穿过液态金属时，液态金属即被驱动，并保持匀速运动．假设导管内截面宽为a 、高为b ，磁场区域中的液体通过的电流为I ，磁感应强度为B ，求：(1)电流I 的方向；(2)驱动力对液体造成的压强差．解析：(1)驱动力即安培力方向与流淌方向一致，由左手定那么可判定出电流I 的方向由下向上．(2)把液体看成由许多横切液片组成，因通电而受到安培力作用，液体匀速流淌，因此有安培力F ＝Δp ·S ，Δp ＝F S ＝BIb ab ＝BI a ，即驱动力对液体造成的压强差为BI a. 答案：(1)电流方向由下向上 (2)BI a图1012．一种半导体材料称为〝霍尔材料〞，用它制成的元件称为〝霍尔元件〞，这种材料有可定向移动的电荷，称为〝载流子〞，每个载流子的电荷量大小为q ＝1.6×10－19 C ，霍尔元件在自动检测、操纵领域得到广泛应用，如录像机中用来测量录像磁鼓的转速、电梯中用来检测电梯门是否关闭以及自动操纵升降电动机的电源的通断等．在一次实验中，一块霍尔材料制成的薄片宽ab ＝1.0×10－2 m 、长bc ＝4.0×10－2 m 、厚h＝1.0×10－3 m ，水平放置在竖直向上的磁感应强度B ＝2.0 T 的匀强磁场中，bc 方向通有I ＝3.0 A 的电流，如图10所示，由于磁场的作用，稳固后，在沿宽度方向上产生1.0×10－5 V 的横向电压．(1)假定载流子是电子，ad 、bc 两端中哪端电势较高？(2)薄板中形成电流I 的载流子定向运动的速率为多大？(3)这块霍尔材料中单位体积内的载流子个数为多少？解析：(1)由左手定那么可判定，电子受洛伦兹力作用偏向bc 边，故ad 端电势高．(2)稳固时载流子在沿宽度方向上受到的磁场力和电场力平稳q v B ＝q U ab ，v ＝U Bab ＝1.0×10－52.0×1.0×10－2 m/s ＝5×10－4 m/s. (3)由电流的微观讲明可得：I ＝nq v S .故n ＝I /qvS ＝3.75×1027个/m 3.答案：(1)ad 端 (2)5×10－4 m/s (3)3.75×1027个/m 313．在电子显像管内部，由酷热的灯丝上发射出的电子在通过一定的电压加速后，进入偏转磁场区域，最后打到荧光屏上，当所加的偏转磁场的磁感应强度为0时，电子应沿直线运动打在荧光屏的正中心位置．但由于地磁场对带电粒子运动的阻碍，会显现在未加偏转磁场时电子束偏离直线运动的现象，因此在周密测量仪器的显像管中常需要在显像管的外部采取磁屏蔽措施以排除地磁场对电子运动的阻碍．电子质量为m 、电荷量为e ，从酷热灯丝发射出的电子(可视为初速度为0)通过电压为U 的电场加速后，沿水平方向由南向北运动．假设不采取磁屏蔽措施，且地磁场磁感应强度的竖直向下重量的大小为B ，地磁场对电子在加速过程中的阻碍可忽略不计，在未加偏转磁场的情形下，(1)试判定电子束将偏向什么方向；(2)求电子在地磁场中运动的加速度的大小；(3)假设加速电场边缘到荧光屏的距离为l ，求在地磁场的作用下使到达荧光屏的电子在荧光屏上偏移的距离．解析：(1)依照左手定那么，能够判定出电子束将偏向东方．(2)设从加速电场射出的电子速度为v 0，那么依照动能定理有：12m v 20＝eU 从加速电场射出的电子在地磁场中受到洛伦兹力的作用而做匀速圆周运动，设电子的加速度为a ，依照牛顿第二定律，e v 0B ＝ma由以上各式解得a ＝eB m 2eU m. (3)设电子在地磁场中运动的半径为R ，依照牛顿第二定律e v 0B ＝m v 20R 得R ＝m v 0eB图11设电子在荧光屏上偏移的距离为x ，依照图中的几何关系，有：x ＝R －R 2－l 2 结合以上关系，得x ＝1B 2mU e －2mU eB 2－l 2. 答案：(1)东方 (2)eB m 2eU m(3)1B 2mU e －2mU eB 2－l 2图1214．(2007年全国卷Ⅰ)两平面荧光屏互相垂直放置，在两屏内分不取垂直于两屏交线的直线为x 轴和y 轴，交点O 为原点，如图12所示．在y >0、0<x <a 的区域有垂直于纸面向里的匀强磁场，在y >0、x >a 的区域有垂直于纸面向外的匀强磁场，两区域内的磁感应强度大小均为B .在O 点处有一小孔，一束质量为m 、带电量为q (q >0)的粒子沿x 轴经小孔射入磁场，最后打在竖直和水平荧光屏上，使荧光屏发亮．入射粒子的速度可取从零到某一最大值之间的各种数值．速度最大的粒子在0<x <a 的区域中运动的时刻与在x >a 的区域中运动的时刻之比为2∶5，在磁场中运动的总时刻为7T /12，其中T 为该粒子在磁感应强度为B 的匀强磁场中做圆周运动的周期．试求两个荧光屏上亮线的范畴(不计重力的阻碍)．解析：设粒子在磁场中半径为r ，那么q v B ＝m v 2r 图13假设速度较小的粒子将会在x <a 的区域内运动，最后垂直打在y 轴(竖直荧光屏)上，那么半径范畴为从0到a ，屏上发亮的范畴从0～2a ； 假设速度较大的粒子会进入右侧的磁场速度最大的粒子轨迹如图13中实线所示，左边圆弧的圆心在y 轴上，用C 表示，右边圆弧的圆心为C ′，由对称性可知，C ′在x ＝2a 直线上．设粒子在左、右两磁场中运动的时刻分不为t 1、t 2.由题意，得：t 1t 2＝25t 1＋t 2＝712T 可得：t 1＝T 6，t 2＝512T 由几何关系可得 ∠OCM ＝60°，∠MC ′P ＝150°.故∠NC ′P ＝150°－60°＝90°即NP 为14圆弧，C ′在x 轴上． 设速度最大的粒子半径为R ，由几何关系可知2a ＝R ·sin60°.故OP ＝2(1＋33)a (水平荧光屏发光范畴的右边界) 又因为粒子进入右侧磁场的最小半径R min ＝a ，如图中虚线所示，现在粒子在右侧的圆轨迹与x 轴的D 点相切，那么OD ＝2a .(水平荧光屏发光范畴的左边界)．答案：水平荧光屏上亮线范畴是2a <x <2(1＋33)a ，竖直屏上亮线范畴是0<y <2a .图1415．(2007年全国卷Ⅱ)如图14所示，在坐标系xOy 的第一象限中存在沿y 轴正方向的匀强电场，场强大小为E .在其他象限中存在匀强磁场，磁场方向垂直于纸面向里．A 是y 轴上的一点，它到坐标原点O 的距离为h ；C 是x 轴上的一点，到O 的距离为l .一质量为m 、电荷量为q 的带负电的粒子以某一初速度沿x 轴方向从A 点进入电场区域，继而通过C 点进入磁场区域，并再次通过A 点，现在速度方向与y 轴正方向成锐角．不计重力作用．试求：(1)粒子通过C 点时速度的大小和方向．(2)磁感应强度B 的大小．解析：(1)粒子在电场中做类平抛运动，设加速度为a ，那么qE ＝ma ①设粒子从A 点进入电场时初速度为v 0，从A 运动到C 点时刻为t ，那么h ＝12at 2② l ＝v 0·t ③图15设粒子在C 点时的速度为v ，v 垂直于x 轴的重量为v ⊥，那么v ⊥＝2ah ④由于v ＝v 20＋v 2⊥⑤ ①～⑤式联立，得v ＝qE (4h 2＋l 2)2mh⑥ 设粒子通过C 点时速度与x 轴夹角为α.由tan α＝v ⊥v 0⑦ 将②③④代入⑦式，得tan α＝2h l⑧ 即α角的正切值是2h l. (2)粒子进入磁场后做圆周运动的半径为R ，那么q v B ＝m v 2R设圆心为P ，那么PC 必与过C 点的速度垂直，且有PC ＝P A ＝R .用β表示P A 与y 轴的夹角，由几何关系得R cos β＝R cos α＋h ⑩R sin β＝l －R sin α⑪由⑧⑩⑪式解得R ＝h 2＋l 22hl4h 2＋l 2⑫ 由⑥⑨⑫式得B ＝l h 2＋l22mhE q .答案：(1)qE(4h2＋l2)2mh与x轴夹角为arctan2hl(2)lh2＋l22mhE q。

2020年高考物理试题分类汇编——磁场〔全国卷1〕26．〔21分〕如以下图，在03x a ≤≤区域内存在与xy 平面垂直的匀强磁场，磁感应强度的大小为B.在t=0时刻，一位于坐标原点的粒子源在xy 平面内发射出大量同种带电粒子，所有粒子的初速度大小相同，方向与y 轴正方向的夹角分布在0～180°范畴内。

沿y 轴正方向发射的粒子在0t t =时刻刚好从磁场边界上(3,)P a a 点离开磁场。

求：⑴ 粒子在磁场中做圆周运动的半径R 及粒子的比荷q ／m ；⑵ 现在刻仍在磁场中的粒子的初速度方向与y 轴正方向夹角的取值范畴； ⑶ 从粒子发射到全部粒子离开磁场所用的时刻。

【答案】⑴a R 332=32Bt m q π= ⑵速度与y 轴的正方向的夹角范畴是60°到120°⑶从粒子发射到全部离开所用 时刻 为02t【解析】 ⑴粒子沿y 轴的正方向进入磁场，从P 点通过做OP 的垂直平分线与x 轴的交点为圆心，依照直角三角形有222)3(R a a R -+=解得a R 332=23sin ==R a θ，那么粒子做圆周运动的的圆心角为120°，周期为03t T =粒子做圆周运动的向心力由洛仑兹力提供，依照牛顿第二定律得R T m Bqv 2)2(π=，T Rv π2=，化简得032Bt m q π= ⑵仍在磁场中的粒子其圆心角一定大于120°，如此粒子角度最小时从磁场右边界穿出；角度最大时从磁场左边界穿出。

角度最小时从磁场右边界穿出圆心角120°，所通过圆弧的弦与⑴中相等穿出点如图，依照弦与半径、x 轴的夹角差不多上30°，因此现在速度与y 轴的正方向的夹角是60°。

角度最大时从磁场左边界穿出，半径与y 轴的的夹角是60°，那么现在速度与y 轴的正方向的夹角是120°。

因此速度与y 轴的正方向的夹角范畴是60°到120° ⑶在磁场中运动时刻最长的粒子的轨迹应该与磁场的右边界相切，在三角形中两个相等的腰为a R 332=，而它的高是 a a a h 333323=-=，半径与y 轴的的夹角是30°，这种粒子的圆心角是240°。

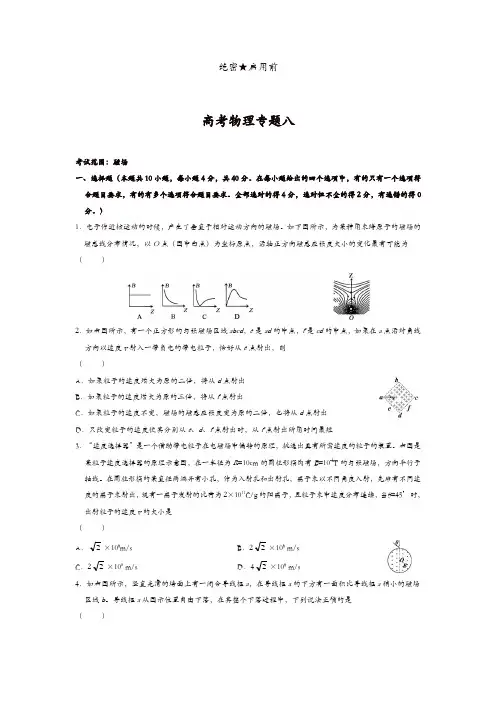

绝密★启用前高考物理专题八考试范围：磁场一、选择题（本题共10小题，每小题4分，共40分。

在每小题给出的四个选项中，有的只有一个选项符合题目要求，有的有多个选项符合题目要求。

全部选对的得4分，选对但不全的得2分，有选错的得0分。

）1．电子作近核运动的时候，产生了垂直于相对运动方向的磁场。

如下图所示，为某种用束缚原子的磁场的磁感线分布情况，以O点（图中白点）为坐标原点，沿轴正方向磁感应强度大小的变化最有可能为（）2．如右图所示，有一个正方形的匀强磁场区域abcd，e是ad的中点，f是cd的中点，如果在a点沿对角线方向以速度v射入一带负电的带电粒子，恰好从e点射出，则（）A．如果粒子的速度增大为原的二倍，将从d点射出B．如果粒子的速度增大为原的三倍，将从f点射出C．如果粒子的速度不变，磁场的磁感应强度变为原的二倍，也将从d点射出D．只改变粒子的速度使其分别从e、d、f点射出时，从f点射出所用时间最短3．“速度选择器”是一个借助带电粒子在电磁场中偏转的原理，挑选出具有所需速度的粒子的装置。

右图是某粒子速度选择器的原理示意图，在一半径为R=10cm的圆柱形桶内有B=10-4T的匀强磁场，方向平行于轴线。

在圆柱形桶的某直径两端开有小孔，作为入射孔和出射孔，离子束以不同角度入射，先后有不同速度的离子束射出，现有一离子发射的比荷为2×1011C/g的阳离子，且粒子束中速度分布连续，当θ=45°时，出射粒子的速度v的大小是（）A．2×106m/s B．22×106 m/sC．22×108 m/s D．42×106 m/s4．如右图所示，竖直光滑的墙面上有一闭合导线框a，在导线框a的下方有一面积比导线框a稍小的磁场区域b。

导线框a从图示位置自由下落，在其整个下落过程中，下列说法正确的是（）A ．导线框做自由落体运动B ．导线框通过磁场区域后做曲线运动C ．导线框通过磁场区域时机械能会减少D ．导线框在穿过磁场区域时，上下两个导线受到的安培力方向都向上5．2010年，上海成功举办盛大的世界博览会。

高考最新模拟试题分类汇编磁场1、（2020·湖北省黄冈市八模三）.电磁流量计广泛应用于测量可导电流体（如污水）在管中的流量（在单位时间内通过管内横截面的流体的体积）．为了简化，假设流量计是如图所示的横截面为长方形的一段管道，其中空部分的长、宽、高分别为图中的a 、b 、c ．流量计的两端与输送流体的管道相连接（图中虚线）．图中流量计的上下两面是金属材料，前后两面是绝缘材料．现于流量计所在处加磁感应强度为B 的匀强磁场，磁场方向垂直于前后两面．当导电流体稳定地流经流量计时，在管外将流量计上、下两表面分别与一电压表（内阻很大）的两端连接，U 表示测得的电压值．则可求得流量为（ ）A. bU BB. cU BC. 2c U bBD. 2b U cB【答案】A【解析】 将流量计上、下两表面分别与一电压表（内阻很大）的两端连接，U 表示测得的电压值， 那么电动势E ＝U ；根据粒子平衡得，U qvB qc = 联立两式解得，U v cB=．则流量Q ＝vS ＝vbc ＝bU B ．故A 正确，BCD 错误．2、（2020·河北省新集中学高三下学期第一次月考）L 2是竖直固定的长直导线,L 1、L 3是水平固定且关于L 2对称的长直导线,三根导线均通以大小相同、方向如图所示的恒定电流则导线L 2所受的磁场力情况是A. 大小为零B. 大小不为零,方向水平向左C. 大小不为零,方向水平向右D. 大小不为零,方向竖直向下【答案】A【解析】通电直导线产生的磁场，由右手螺旋定则可知，L1在L2处产生的磁场方向竖直向下，L3在L2处产生的磁场方向与竖直向下，即L2处的磁场方向与电流方向平行，所以安培力为零．故选A．3、（2020·江苏省扬州市高三下学期3月考测试一）如图，通电导线MN与单匝矩形线圈abcd共面，位置靠近ab且相互绝缘。

当MN中电流突然减小时，线圈产生的感应电流I，线圈所受安培力的合力为F，则I 和F的方向为（）A. I顺时针，F向左B. I顺时针，F向右C. I逆时针，F向左D. I逆时针，F向右【答案】B【解析】金属线框abcd放在导线MN上，导线中电流产生磁场，根据安培定则判断可知，线框abcd左右两侧磁场方向相反，线框左侧的磁通量小于线框右侧的磁通量，磁通量存在抵消的情况。

2020衡水名师原创物理专题卷专题九磁场考点25 电流的磁场安培力（2、3、4、7、10）考点26 洛伦兹力带电粒子在匀强磁场中的运动（6、9、11、13、16、18）考点27 带电粒子在复合场中的运动（1、8、12、15、17、19、20）考点28 现代科技中的电磁场问题（5、14）第I卷（选择题 68分）一、选择题（本题共17个小题，每题4分，共68分。

每题给出的四个选项中，有的只有一个选项符合题意，有的有多个选项符合题意，全部选对的得4分，选对但不全的得2分，有选错或不答的得0分）1.【山东省实验中学2017届高三第一次诊断性考试】考点27 易一带电粒子在电场和磁场同时存在的空间中(不计重力)，不可能出现的运动状态是（）A．静止B．匀速直线运动C．匀加速直线运动D．匀速圆周运动2．【2017·浙江省绍兴市高三学考选考科目适应性考试】考点25 易如图所示，电子枪向右发射电子束，其正下方水平直导线内通有向右的电流，则电子束将（）A．向上偏转B．向下偏转C．向纸外偏转D．向纸内偏转3．【2017·重庆市高三上学期（一诊）期末测试】考点25 易如图所示，在倾角为30°的光滑斜面上，垂直纸面放置一根长为L、质量为m的直导体棒，导体棒中电流为I.要使导体棒静止在斜面上，需要外加匀强磁场的磁感应强度B的最小值为（）A．2mgIL B．32mgILC．mgIL D．3mg4．【2017·天津市五区县高三上学期期末考试】考点25 易如图所示，A、B、C是等边三角形的三个顶点，O是A、B连线的中点.以O为坐标原点，A、B连线为x轴，O、C连线为y轴，建立坐标系.过A、B、C、O四个点各有一条长直导线垂直穿过纸面，导线中通有大小相等、方向向里的电流。

则过C点的通电直导线所受安培力的方向为（）A．沿y轴正方向B．沿y轴负方向C．沿x轴正方向D．沿x轴负方向5.【2017·河北省定州中学高三上学期第二次月考】考点28 中速度相同的一束粒子（不计重力）经速度选择器射入质谱仪后的运动轨迹如右图所示，则下列相关说法中正确的是（）A．该束带电粒子带正电B．速度选择器的P1极板带负电C．能通过狭缝S0的带电粒子的速率等于1EBD．若粒子在磁场中运动半径越大，则该粒子的比荷越小6．【2017·哈尔滨市第六中学上学期期末考试】考点26中不计重力的两个带电粒子1和2经小孔S 垂直磁场边界，且垂直磁场方向进入匀强磁场，在磁场中的轨迹如图所示.分别用v 1与v 2，t 1与t 2， 11m q 与 22m q 表示它们的速率、在磁场中运动的时间及比荷，则下列说法正确的是（ ）A ．若 11m q ＜ 22m q ，则v 1＞v 2B ．若v 1＝v 2，则 11m q ＜ 22m qC ．若 11m q ＜ 22m q ，则t 1＜t 2D ．若t 1＝t 2，则 11m q ＞ 22m q7．【广东省肇庆市2017届高三第二次模拟考试】考点25 难如图甲所示，电流恒定的通电直导线MN ，垂直平放在两条相互平行的水平光滑长导轨上电流方向由M 指向N ，在两轨间存在着竖直磁场，取垂直纸面向里的方向为磁感应强度的正方向，当t =0时导线恰好静止，若B 按如图乙所示的余弦规律变化，下列说法正确的是（ ）A ．在最初的一个周期内，导线在导轨上往复运动B ．在最初的一个周期内，导线一直向左运动C ．在最初的半个周期内，导线的加速度先增大后减小D ．在最初的半个周期内，导线的速度先增大后减小 8．【2017·哈尔滨市第六中学上学期期末考试】考点27 中如图所示，在虚线宽度范围内，存在方向垂直纸面向外磁感应强度为B 的匀强磁场，某种正离子以初速度v 0垂直于左边界射入，离开右边界时偏转角度为 θ.在该宽度范围内，若只存在竖直向下的匀强电场，该离子仍以原来的初速度穿过该区域，偏角角度仍为θ（不计离子的重力），则下列判断正确的是（ ）A ．匀强电场的电场强度大小为θBv E cos 0=S21MNB（甲）（乙） B /Tt /sT θv 0B ．匀强电场的电场强度大小为 θBv E sin 0C ．离子穿过电场和磁场的时间之比为 θθsinD ．离子穿过电场和磁场的时间之比为 0sin v θθ9.【2017年全国普通高等学校招生统一考试物理（全国2卷正式版）】考点26 中如图，虚线所示的圆形区域内存在一垂直于纸面的匀强磁场，P 为磁场边界上的一点，大量相同的带电粒子以相同的速率经过P 点，在纸面内沿不同的方向射入磁场，若粒子射入的速度为1v ，这些粒子在磁场边界的出射点分布在六分之一圆周上；若粒子射入速度为2v ，相应的出射点分布在三分之一圆周上，不计重力及带电粒子之间的相互作用，则 21:v v 为（ ）32： 21：31： D. 2：10.【2017年全国普通高等学校招生统一考试物理（全国3卷正式版）】考点25 难 如图，在磁感应强度大小为 0B的匀强磁场中，两长直导线P 和Q 垂直于纸面固定放置，两者之间的距离为 l .在两导线中均通有方向垂直于纸面向里的电流 I 时，纸面内与两导线距离为 l 的a 点处的磁感应强度为零。
