下载文档原格式
混凝土立方体抗压强度标准值数字表示式混凝土立方体抗压强度标准值用fcu,k表示。
《混凝土结构设计规范》要求GB50010《混凝土结构设计规范》要求: 混凝土立方体抗压强度标准值系指根据标准方法制作养护边长为150mm立方体试件, 在28d龄期用标准试验方法测得含有95%确保率抗压强度。
《混凝土强度检验评定标准》要求GB50107《混凝土强度检验评定标准》要求: 立方体抗压强度标准值系指对按标准方法制作和养护边长为150mm立方体试件, 在28天龄期, 用标准试验方法测得抗压强度总体分布中一个值, 强度低于该值概5%。
《混凝土结构工程施工质量验收规范》要求GB50204《混凝土结构工程施工质量验收规范》要求: 混凝土立方体抗压强度标准值当试件尺寸为100mm立方体或骨料最大粒径≤31.5mm时, 应乘以强度尺寸换算系数0.95。
当试件尺寸为200mm立方体或骨料最大粒径≤63mm 时, 应乘以强度尺寸换算系数1.05。
《一般混凝土力学性能试验方法标准》要求GB50081《一般混凝土力学性能试验方法标准》要求: 试件养护条件当采取标准养护试件, 应在温度在20±2℃, 相对湿度为95%以上标准养护室中养护, 或在温度在20±2℃不流动Ca(OH)2饱和溶液中养护。
评析综上, 比如C30就表示该批混凝土立方体抗压强度标准值是以150mm边长混凝土立方体试件在20±2℃, 相对湿度为95%以上标准养护室中养护, 或在温度在20±2℃不流动Ca(OH)2饱和溶液中养护28天测得混凝土抗压强度为30N/mm2或30MPa,此抗压强度含有95%概率确保。
如不是标准尺寸需要乘以对应尺寸换算系数。
砼试块送样注意问题土建工程试验送样是表现展示土建工程质量优劣一个关键路径, 砼试块送样是土建工程试验一个关键组成部分, 同时砼试块送样又存在时效性强, 试验汇报出来后无法更改, 不能补送特点。

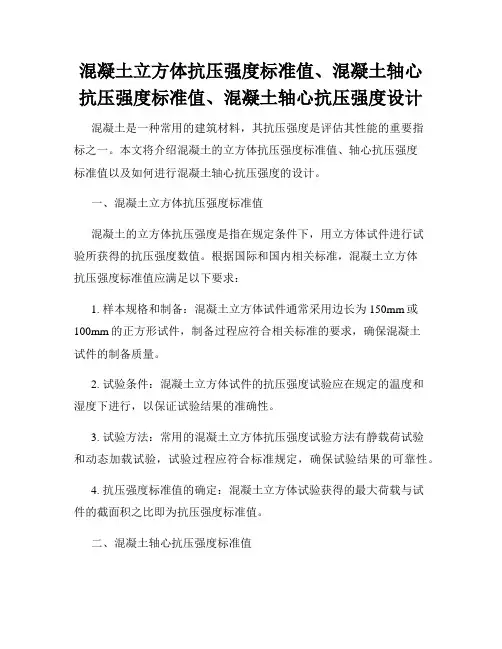

混凝土立方体抗压强度标准值、混凝土轴心抗压强度标准值、混凝土轴心抗压强度设计混凝土是一种常用的建筑材料，其抗压强度是评估其性能的重要指标之一。
本文将介绍混凝土的立方体抗压强度标准值、轴心抗压强度标准值以及如何进行混凝土轴心抗压强度的设计。
一、混凝土立方体抗压强度标准值混凝土的立方体抗压强度是指在规定条件下，用立方体试件进行试验所获得的抗压强度数值。
根据国际和国内相关标准，混凝土立方体抗压强度标准值应满足以下要求：1. 样本规格和制备：混凝土立方体试件通常采用边长为150mm或100mm的正方形试件，制备过程应符合相关标准的要求，确保混凝土试件的制备质量。
2. 试验条件：混凝土立方体试件的抗压强度试验应在规定的温度和湿度下进行，以保证试验结果的准确性。
3. 试验方法：常用的混凝土立方体抗压强度试验方法有静载荷试验和动态加载试验，试验过程应符合标准规定，确保试验结果的可靠性。
4. 抗压强度标准值的确定：混凝土立方体试验获得的最大荷载与试件的截面积之比即为抗压强度标准值。
二、混凝土轴心抗压强度标准值混凝土的轴心抗压强度是指在规定条件下，用圆柱体试件进行试验所获得的抗压强度数值。
与混凝土立方体试验相比，混凝土轴心抗压强度试验更能准确评估混凝土的抗压性能。
混凝土轴心抗压强度标准值的确定步骤如下：1. 样本规格和制备：混凝土轴心试件通常采用直径为150mm、高度为300mm的圆柱形试件，制备过程应符合相关标准的要求。
2. 试验条件：混凝土轴心试件的抗压强度试验应在规定的温度和湿度下进行，以保证试验结果的准确性。
3. 试验方法：常用的混凝土轴心抗压强度试验方法有静载荷试验和动态加载试验，试验过程应符合标准规定。
4. 抗压强度标准值的确定：混凝土轴心试验获得的最大荷载与试件的截面积之比即为抗压强度标准值。
三、混凝土轴心抗压强度设计混凝土轴心抗压强度设计是指根据建筑结构的要求和使用条件，确定混凝土轴心抗压强度的设计数值。
混凝土立方体抗压强度计算
一、混凝土立方体抗压强度的意义
混凝土立方体抗压强度是指混凝土在垂直压力作用下的承受能力，它是评价混凝土材料性能的重要指标之一。
在建筑工程、桥梁工程等领域，混凝土立方体抗压强度对于保证工程质量和安全具有重要意义。
二、混凝土立方体抗压强度计算公式
混凝土立方体抗压强度的计算公式为：
fcu = P / A
其中，fcu 表示混凝土立方体抗压强度（单位：MPa），P 表示试块受到的压力（单位：MPa），A 表示试块的横截面积（单位：mm）。
三、影响混凝土立方体抗压强度的因素
1.水泥强度：水泥强度越高，混凝土立方体抗压强度越高。
2.水泥用量：水泥用量适当增加，可以提高混凝土立方体抗压强度。
但过量使用会导致混凝土开裂。
3.骨料类型和级配：优质骨料和合理的级配有助于提高混凝土立方体抗压强度。
4.水胶比：水胶比越小，混凝土立方体抗压强度越高。
5.养护条件：良好的养护条件有利于混凝土立方体抗压强度的提高。
四、提高混凝土立方体抗压强度的措施
1.选用优质水泥和适当增加水泥用量。
2.合理选择骨料类型和级配。
3.控制水胶比，确保混凝土的流动性。
4.加强混凝土养护，确保水泥充分水化。
5.控制混凝土浇筑时的温度和湿度，避免温度过高或过低导致混凝土收缩开裂。
五、总结
混凝土立方体抗压强度是评价混凝土性能的重要指标，通过对混凝土立方体抗压强度的计算和影响因素的分析，我们可以采取相应措施提高混凝土立方体抗压强度，确保建筑工程质量和安全。
水泥混凝土立方体看抗压强度试验(JTG E30 T0553-2005)一、目的、适用范围本方法规定了测定水泥混凝土抗压极限强度的方法和步骤。
本方法可用于确定水泥混凝土的强度等级,作为评定水泥混凝土品质的主要指标。
本方法适用于各类水泥混凝土立方体试件的极限抗压强度试验。
二、仪器设备1、压力机或万能试验机:上下压板平整并有足够刚度,可以均匀、连续地加荷卸荷,可以保持固定荷载,能够满足试件破型吨位要求。
2、球座: 刚质坚硬,转型灵活.球座最好放置在试件顶面(特别是棱柱试件),并凸面朝上,当试件均匀受力后,一般不宜敲动球座.3、试摸:由铸铁或钢制成,试件尺寸见表。
抗压强度试件尺寸集料公称最大粒径(mm)试件尺寸(mm)集料公称最大粒径(mm)试件尺寸(mm)31.5150×150×15053200×200×20026.5100×100×100混凝土等级大于等于C60时,试验机上、下压板之间应各垫一钢垫板,平面尺寸应不小于试件的承压面,其厚度至少为25mm。
钢垫板应机械加工,其平面度允许偏差±0.04mm;表面硬度大于等于55HRC;硬化层厚度约5mm三、试验方法与步骤1、试验准备混凝土抗压强度试件以边长150mm的正方体为标准试件,其集料公称最大粒径为31.5mm。
混凝土抗压强度试件同龄期者为一组,每组为3个同条件制作和养护的混泥土试块。
2、试验步骤取出试件,先检查其尺寸及形状,相对两面应平行,表面倾斜差不得超过0.5mm。
量出棱边长度,精确至1mm。
试件受力截面积按其与压力机上下接触面的平均值计算。
在破行前,保持试件原有湿度,在试验时擦干试件。
以成型时的侧面为上下受压面,试件要放在球座上,球座置于压力机中心,几何对中。
强度等级小于C30的混凝土取0.3～0.5MPa/s的加荷速度;强度等级大于C30且小于C60时,则取0.5～0.8MPa/s的加荷速度;强度等级大于C60时,则取0.8～1.0MPa/s的加荷速度。

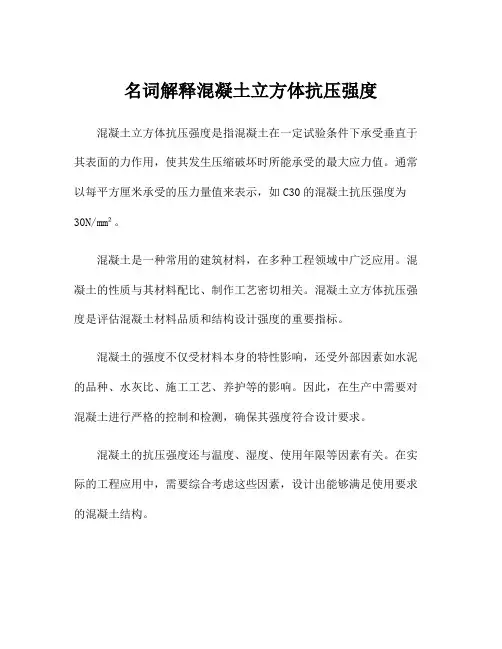

名词解释混凝土立方体抗压强度混凝土立方体抗压强度是指混凝土在一定试验条件下承受垂直于其表面的力作用，使其发生压缩破坏时所能承受的最大应力值。
通常以每平方厘米承受的压力量值来表示，如C30的混凝土抗压强度为30N/mm²。
混凝土是一种常用的建筑材料，在多种工程领域中广泛应用。
混凝土的性质与其材料配比、制作工艺密切相关。
混凝土立方体抗压强度是评估混凝土材料品质和结构设计强度的重要指标。
混凝土的强度不仅受材料本身的特性影响，还受外部因素如水泥的品种、水灰比、施工工艺、养护等的影响。
因此，在生产中需要对混凝土进行严格的控制和检测，确保其强度符合设计要求。
混凝土的抗压强度还与温度、湿度、使用年限等因素有关。
在实际的工程应用中，需要综合考虑这些因素，设计出能够满足使用要求的混凝土结构。
混凝土立方体抗压强度标准值用fcu,k表示。
《混凝土结构设计规范》规定GB50010《混凝土结构设计规范》规定：混凝土立方体抗压强度标准值系指按照标准方法制作养护的边长为150mm的立方体试件，在28d龄期用标准试验方法测得的具有95%保证率的抗压强度。
《混凝土强度检验评定标准》规定GB50107《混凝土强度检验评定标准》规定：立方体抗压强度标准值系指对按标准方法制作和养护的边长为150mm的立方体试件，在28天龄期，用标准试验方法测得的抗压强度总体分布中的一个值，强度低于该值的概率不应大于5%。
《混凝土结构工程施工质量验收规范》规定GB50204《混凝土结构工程施工质量验收规范》规定：混凝土立方体抗压强度标准值当试件尺寸为100mm立方体或骨料最大粒径≤31.5mm时，应乘以强度尺寸换算系数0.95。
当试件尺寸为200mm立方体或骨料最大粒径≤63mm时，应乘以强度尺寸换算系数1.05。
《普通混凝土力学性能试验方法标准》规定GB50081《普通混凝土力学性能试验方法标准》规定：试件的养护条件当采用标准养护的试件，应在温度在20±2℃，相对湿度为95%以上的标准养护室中养护，或在温度在20±2℃的不流动的Ca(OH)2饱和溶液中养护。
综上，例如C30就表示该批混凝土立方体抗压强度标准值是以150mm 边长的混凝土立方体试件在20±2℃，相对湿度为95%以上的标准养护室中养护，或在温度在20±2℃的不流动的Ca(OH)2饱和溶液中养护28天测得的混凝土抗压强度为30N/mm2或30MPa,此抗压强度具有95%概率的保证。
如不是标准尺寸需要乘以相应的尺寸换算系数。
混凝土立方体抗压强度标准值统计方法（一）1．mfcu≥fcu,k +0.7σ02．fcu,min ≥fcu,k-0.7σ0且当强度等级≤C20时，fcu,min ≥0.85fcu,k当强度等级>C20时，fcu,min ≥0.9fcu,k式中mfcu—同批三组试件抗压强度平均值（N/mm2）fcu,min—同批三组试件抗压强度中的最小值（N/mm2）；fcu,k—混凝土立方体抗压强度标准值（N/mm2）σ0—验收批的混凝土强度标准差（N/mm2），可依据前一个检验期的同类混凝土试件强度数据确定验收批混凝土强度标准差按下式计算：σ0=0.59/m ×∑Δfcu,I （i从1—m）其中：Δfcu,I—第i批试件混凝土强度中最大值与最小值之差；m—用以确定该检验批混凝土强度标准差σ0的数据总批数[注]：在确定混凝土强度标准差σ0时，其检验期限不应超过三个月，且在该期间内检验批总数不得少于15批。

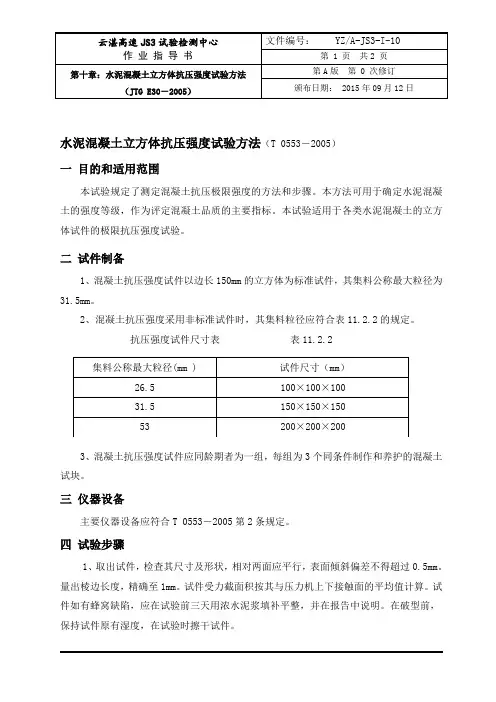

第十章：水泥混凝土立方体抗压强度试验方法（JTG E30－2005）颁布日期： 2015年09月12日水泥混凝土立方体抗压强度试验方法（T 0553－2005）一目的和适用范围本试验规定了测定混凝土抗压极限强度的方法和步骤。
本方法可用于确定水泥混凝土的强度等级，作为评定混凝土品质的主要指标。
本试验适用于各类水泥混凝土的立方体试件的极限抗压强度试验。
二试件制备1、混凝土抗压强度试件以边长150mm的立方体为标准试件，其集料公称最大粒径为31.5mm。
2、混凝土抗压强度采用非标准试件时，其集料粒径应符合表11.2.2的规定。
抗压强度试件尺寸表表11.2.2集料公称最大粒径(mm ) 试件尺寸（mm）26.5 100×100×10031.5 150×150×15053 200×200×2003、混凝土抗压强度试件应同龄期者为一组，每组为3个同条件制作和养护的混凝土试块。
三仪器设备主要仪器设备应符合T 0553－2005第2条规定。
四试验步骤1、取出试件，检查其尺寸及形状，相对两面应平行，表面倾斜偏差不得超过0.5mm。
量出棱边长度，精确至1mm。
试件受力截面积按其与压力机上下接触面的平均值计算。
试件如有蜂窝缺陷，应在试验前三天用浓水泥浆填补平整，并在报告中说明。
在破型前，保持试件原有湿度，在试验时擦干试件。
第十章：水泥混凝土立方体抗压强度试验方法（JTG E30－2005）颁布日期： 2015年09月12日2、以成型时侧面为上下受压面，试件中心应于压力机几何对中。
3、强度等级小于C30的混凝土取0.3MPa/s-0.5MPa/s的加荷速度；强度等级大于C30小于C60时，则取0.5MPa/s-0.8MPa/s的加荷速度；强度等级大于C60的混凝土取0.8MPa/s-1.0MPa/s的加荷速度。
当试件接近破坏而开始迅速变形时，应停止调整试验机油门，直至试件破坏，记下破坏极限荷载。

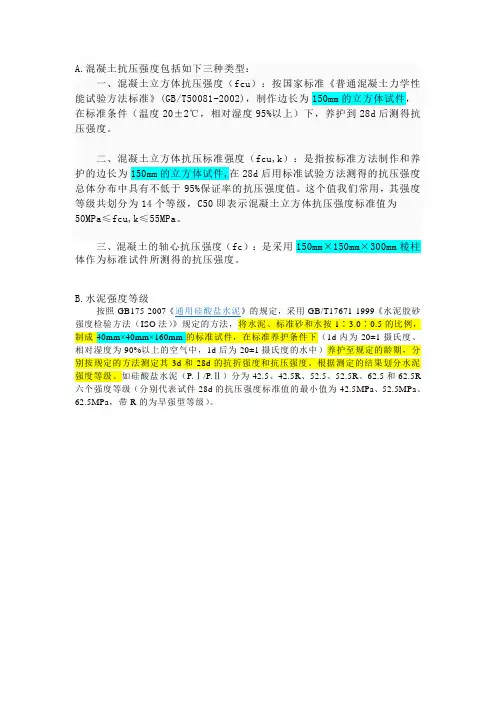

A.混凝土抗压强度包括如下三种类型：
一、混凝土立方体抗压强度（fcu）：按国家标准《普通混凝土力学性能试验方法标准》(GB/T50081-2002)，制作边长为150mm的立方体试件，在标准条件（温度20±2℃，相对湿度95%以上）下，养护到28d后测得抗压强度。
二、混凝土立方体抗压标准强度（fcu,k）：是指按标准方法制作和养护的边长为150mm的立方体试件,在28d后用标准试验方法测得的抗压强度总体分布中具有不低于95%保证率的抗压强度值。
这个值我们常用，其强度等级共划分为14个等级，C50即表示混凝土立方体抗压强度标准值为
50MPa≤fcu,k≤55MPa。
三、混凝土的轴心抗压强度（fc）：是采用150mm×150mm×300mm棱柱体作为标准试件所测得的抗压强度。
B.水泥强度等级
按照GB175-2007《通用硅酸盐水泥》的规定，采用GB/T17671-1999《水泥胶砂强度检验方法（ISO法）》规定的方法，将水泥、标准砂和水按1∶3.0∶0.5的比例，制成40mm×40mm×160mm的标准试件，在标准养护条件下（1d内为20±1摄氏度、相对湿度为90%以上的空气中，1d后为20±1摄氏度的水中）养护至规定的龄期，分别按规定的方法测定其3d和28d的抗折强度和抗压强度。
根据测定的结果划分水泥强度等级。
如硅酸盐水泥（P.Ⅰ/P.Ⅱ）分为42.5、42.5R、52.5、52.5R、62.5和62.5R 六个强度等级（分别代表试件28d的抗压强度标准值的最小值为42.5MPa、52.5MPa、62.5MPa，带R的为早强型等级）。

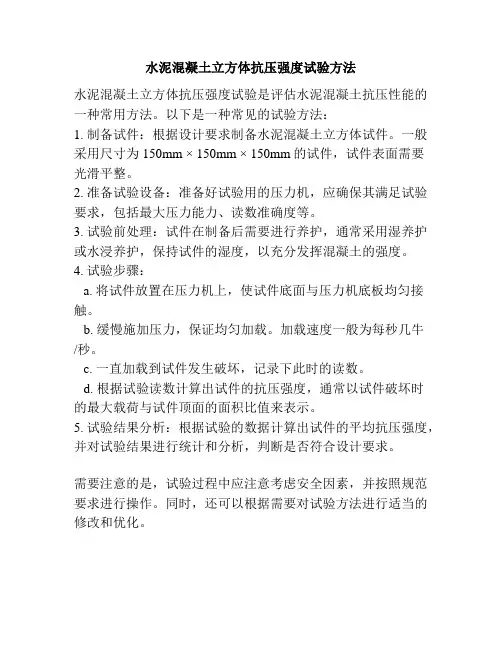

水泥混凝土立方体抗压强度试验方法
水泥混凝土立方体抗压强度试验是评估水泥混凝土抗压性能的一种常用方法。
以下是一种常见的试验方法：
1. 制备试件：根据设计要求制备水泥混凝土立方体试件。
一般采用尺寸为150mm × 150mm × 150mm的试件，试件表面需要
光滑平整。
2. 准备试验设备：准备好试验用的压力机，应确保其满足试验要求，包括最大压力能力、读数准确度等。
3. 试验前处理：试件在制备后需要进行养护，通常采用湿养护或水浸养护，保持试件的湿度，以充分发挥混凝土的强度。
4. 试验步骤：
a. 将试件放置在压力机上，使试件底面与压力机底板均匀接触。
b. 缓慢施加压力，保证均匀加载。
加载速度一般为每秒几牛
/秒。
c. 一直加载到试件发生破坏，记录下此时的读数。
d. 根据试验读数计算出试件的抗压强度，通常以试件破坏时
的最大载荷与试件顶面的面积比值来表示。
5. 试验结果分析：根据试验的数据计算出试件的平均抗压强度，并对试验结果进行统计和分析，判断是否符合设计要求。
需要注意的是，试验过程中应注意考虑安全因素，并按照规范要求进行操作。
同时，还可以根据需要对试验方法进行适当的修改和优化。

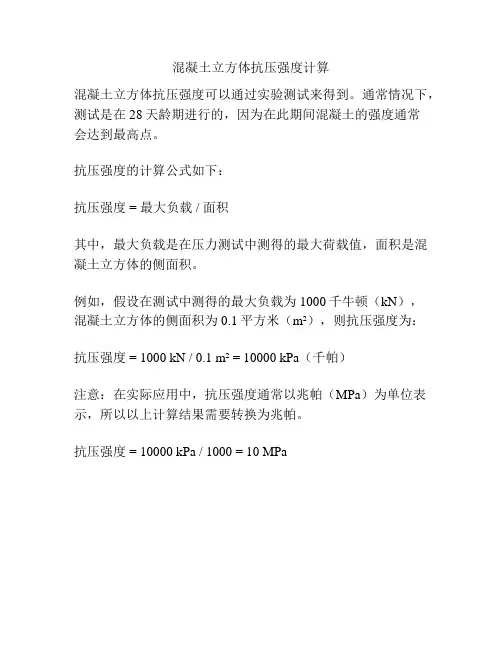

混凝土立方体抗压强度计算
混凝土立方体抗压强度可以通过实验测试来得到。
通常情况下，测试是在28天龄期进行的，因为在此期间混凝土的强度通常
会达到最高点。
抗压强度的计算公式如下：
抗压强度 = 最大负载 / 面积
其中，最大负载是在压力测试中测得的最大荷载值，面积是混凝土立方体的侧面积。
例如，假设在测试中测得的最大负载为1000千牛顿（kN），
混凝土立方体的侧面积为0.1平方米（m²），则抗压强度为：
抗压强度 = 1000 kN / 0.1 m² = 10000 kPa（千帕）
注意：在实际应用中，抗压强度通常以兆帕（MPa）为单位表示，所以以上计算结果需要转换为兆帕。
抗压强度 = 10000 kPa / 1000 = 10 MPa。
在撰写文章前，我们首先需要了解什么是C35混凝土立方体抗压强度标准值。
C35混凝土是指抗压强度等级为35的混凝土，它代表了混凝土的一种性能特征。
而抗压强度标准值则是指在特定环境下，混凝土在经历一定的固化时间后所具有的抗压能力的数值。
今天，我们将深入探讨C35混凝土立方体抗压强度标准值，以及其在建筑工程中的重要性和应用。
1. C35混凝土立方体抗压强度标准值的意义C35混凝土立方体抗压强度标准值是指在规定的养护条件下，混凝土在规定的龄期内，在标准试件上所承受的最大压力，通常以 N/mm^2 为单位。
这一数值是评价混凝土质量的重要指标，它直接影响着混凝土在工程项目中的使用性能和安全性。
2. C35混凝土立方体抗压强度标准值的测定方法在施工过程中，为了保证混凝土的质量和性能，必须对混凝土的抗压强度进行检测。
一般来说，C35混凝土立方体抗压强度标准值的测定方法是采用标准试验体积为150*150*150mm的立方体试件，通过在规定的条件下进行受压试验来得到结果。
这一过程需要严格遵守相关的标准和规范，以确保测试结果的准确性和可靠性。
3. C35混凝土立方体抗压强度标准值的重要性C35混凝土在工程中应用广泛，其抗压强度标准值的重要性不言而喻。
它是衡量混凝土质量的重要标志，直接关系到工程结构的安全性和稳定性。
C35混凝土的抗压强度标准值也是工程设计和施工过程中重要的参考数据，对于合理选择材料和参数、保证工程质量和可靠性起着至关重要的作用。
4. 对C35混凝土立方体抗压强度标准值的个人观点和理解对我来说，C35混凝土立方体抗压强度标准值的严格执行和准确测定是非常重要的。
在工程建设过程中，结构的安全性和稳定性是首要考虑的因素，而这些又直接关联到混凝土的质量和性能。
我认为在工程项目中必须充分重视C35混凝土抗压强度标准值的测定和控制，以确保项目的质量和安全。
总结回顾：C35混凝土立方体抗压强度标准值是混凝土质量的重要评价指标，其准确测定对于工程结构安全和可靠性至关重要。
混凝土立方体抗压强度试验方法1目的、适用范围和引用标准本方法规定了测定水泥混凝土抗压极限强度的方法和步骤。
本方法可用于确定水泥混凝土的强度等级，作为评定水泥混凝土品质的主要指标。
本方法适于各类水泥混凝土立方体试件的极限抗压强度试验。
2仪器设备⑴压力机或万能试验机。
⑵球座。
⑶混凝土强度等级大于等于 C60 时，试验机上、下压板之间应各垫一钢垫板，平面尺寸应不小于试件的承压面，其厚度至少为25mm。
钢垫板应机械加工，其平面度允许偏差±0.04mm；表面硬度大于等于55HRC ；硬化层厚度约5mm。
试件周围应设置防崩裂网罩。
3试件制备和养护3.1 试件制备和养护应符合T0551 中相关规定。
3.2 混凝土抗压强度试件尺寸符合T 0551 中表 T0551-1 规定。
3.3 集料公称最大粒径符合T 0551 中表 T0551-1 规定。
3.4 混凝土抗压强度试件应同龄期者为一组，每组为 3 个同条件制作和养护的混凝土试块。
4试验步骤4.1 至试验龄期时，自养护室取出试件，应尽快试验，避免其湿度变化。
4.2 取出试件，检查其尺寸及形状，相对两面应平行。
量出棱边长度，精确至 1mm。
试件受力截面积按其与压力机上下接触面的平均值计算。
在破型前，保持试件原有湿度，在试验时擦干试件。
4.3 以成型时侧面为上下受压面，试件中心应与压力机几何对中。
4.4 强度等级小于C30 的混凝土取0.3MPa/s~0.5MPa/s 的加荷速度；强度等级大于C30小于C60时，则取0.5MPa/s~0.8MPa/s 的加荷速度；强度等级大于C60 的混凝土取 0.8MPa/s~1.0MPa/s 的加荷速度。
当试件接近破坏而开始迅速变形时，应停止调整试验机油门，直至试件破坏，记下破坏极限荷载 F(N) 。
5试验结果5.1 混凝土立方体试件抗压强度按下式计算：Ff cu =(T0553-1)A式中：f cu——混凝土立方体抗压强度(MPa)；F——极限荷载 (N) ；A——受压面积 (mm2)。
水泥混凝土立方体抗压强度试验温度水泥混凝土是一种常用的建筑材料，其性能评估是确保结构安全和质量可靠的关键步骤之一。
而抗压强度试验是评估水泥混凝土质量的重要手段之一。
然而，水泥混凝土抗压强度受多种因素的影响，其中试验温度是一个重要的因素。
试验温度是指水泥混凝土试验时所处的环境温度。
根据试验温度的不同，可以分为常温试验和高温试验。
常温试验是指在室温条件下进行的抗压强度试验，一般环境温度为20℃。
而高温试验则是指在一定温度范围内进行的试验，常见的高温试验温度为60℃、90℃和120℃等。
试验温度对水泥混凝土抗压强度的影响是显著的。
一般来说，温度升高会导致水泥混凝土的抗压强度下降。
这是因为水泥混凝土是一种复合材料，其主要成分为水泥、砂、骨料等。
在高温条件下，水泥的水化反应速度会加快，水泥胶体的胶凝时间缩短，导致水泥胶凝体的内部结构不完全，抗压强度下降。
同时，高温还会引起水泥混凝土中的水分蒸发，进一步削弱了混凝土的强度。
然而，尽管高温会对水泥混凝土的抗压强度产生负面影响，但在某些特定情况下，高温试验也是必要的。
例如，在一些高温环境下，如核电站、炼油厂等工业设施，水泥混凝土结构需要承受高温的影响。
因此，为了确保水泥混凝土在高温条件下的强度和稳定性，进行高温抗压强度试验是必要的。
这种试验可以帮助评估水泥混凝土的性能，为工程设计和结构安全提供依据。
除了高温试验，常温试验也是水泥混凝土抗压强度评估的常用方法。
常温试验是在室温下进行的，这种条件更接近于实际使用环境。
常温试验的结果可以反映水泥混凝土在常规条件下的强度性能，为结构设计和工程施工提供参考。
综上所述，水泥混凝土抗压强度试验温度对混凝土的性能评估具有重要的影响。
高温试验可以评估水泥混凝土在高温环境下的强度和稳定性，而常温试验则更贴近实际使用环境，可以提供更真实的性能评估。
根据实际需要，选择适当的试验温度进行水泥混凝土抗压强度试验是确保工程质量和结构安全的关键步骤之一。
c50立方体抗压强度标准值
1. 抗压强度
-------
C50立方体的抗压强度标准值是指按照规定的试验方法，在标准温度（20℃）和相对湿度（50%）的条件下，对C50立方体试件施加均匀压力直至破坏时所获得的最大应力值。
根据《混凝土结构设计规范》（GB 50010-2010）的规定，C50立方体的抗压强度标准值不应小于50MPa。
抗压强度是混凝土结构设计和施工中的重要参数，反映了混凝土抵抗压力的能力。
在混凝土结构中，抗压强度决定了混凝土的承载能力和耐久性。
因此，在混凝土结构的设计、施工和质量控制过程中，应重点关注抗压强度。
2. 抗折强度
-------
C50立方体的抗折强度也是重要的力学性能指标。
抗折强度是指按照规定的试验方法，在标准温度（20℃）和相对湿度（50%）的条件下，对C50立方体试件施加反复弯曲直至破坏时所获得的最大应力值。
根据《混凝土结构设计规范》（GB 50010-2010）的规定，C50
立方体的抗折强度标准值不应小于7.5MPa。
抗折强度反映了混凝土抵抗弯曲应力的能力，对于道路、桥梁等承受反复弯曲应力的结构来说，抗折强度是重要的设计指标。
同时，抗折强度也是评价混凝土耐久性的重要指标之一，对于承受疲劳荷载的结构来说尤为重要。
总的来说，C50立方体的抗压强度和抗折强度标准值是混凝土结构设计和施工中的重要参数，反映了混凝土的基本力学性能。
在实际工程中，应根据结构设计要求和实际情况选择合适的强度等级，并严格控制施工质量和养护条件以保证混凝土结构的可靠性。
混凝土压力强度标准一、前言混凝土是一种广泛应用的建筑材料，而混凝土的强度是其使用性能的重要指标之一。
因此，制定混凝土压力强度标准，对于保障建筑工程的安全性、可靠性和经济性具有重要意义。
二、混凝土压力强度的定义和分类混凝土压力强度是指混凝土在受到压力作用下的抗压能力。
按照国际标准，混凝土压力强度分为以下几类：1.普通混凝土：其28天立方体抗压强度不小于20MPa；2.中等强度混凝土：其28天立方体抗压强度在20MPa和50MPa之间；3.高强度混凝土：其28天立方体抗压强度在50MPa和100MPa之间；4.超高强度混凝土：其28天立方体抗压强度大于100MPa。
三、混凝土压力强度标准的制定混凝土压力强度标准的制定应遵循以下原则：1.标准的制定应建立在科学、合理、可行的基础上，充分考虑生产工艺、施工条件、使用环境等因素；2.标准应具有可操作性和可检测性，标准中的参数应准确、明确、易于操作和检测；3.标准应符合国家的法律法规和相关标准，同时要考虑国际上的先进标准和技术。
四、混凝土压力强度标准的内容混凝土压力强度标准应包括以下内容：1.混凝土压力强度的分类、定义和测定方法；2.混凝土配合比设计和配料要求；3.混凝土制作、养护和试样制备要求；4.混凝土压力强度试验的方法、设备和程序；5.混凝土压力强度的评定标准和检验方法；6.混凝土压力强度标准的适用范围和限制。
五、混凝土压力强度的测定方法混凝土压力强度的测定方法主要有以下几种：1.标准养护28天后测定；2.预制试件养护7天后测定；3.现场早期强度测定；4.钢筋混凝土结构施工现场的压力强度检测。
六、混凝土压力强度试验的程序和方法混凝土压力强度试验的程序和方法应按照以下步骤进行：1.制备试件：根据设计配合比，按规定要求制备试件；2.试件养护：试件制备后，应按规定进行养护，以保证试件的强度发展；3.试验前准备：试验前应检查试件的尺寸、质量和标识等情况，准备好试验设备和仪器；4.试验操作：按规定的试验方法进行试验，记录和处理试验数据；5.试验结果的评定：根据试验结果，按规定的标准进行结果评定和分析。
混凝土立方体抗压强度平均值混凝土立方体抗压强度平均值，听起来是不是有点拗口？不过呢，别被这几个字吓到，它其实没那么复杂，简单来说，就是衡量混凝土质量的一项指标。
这东西的作用大得很，它直接影响着建筑物的稳不稳，能不能承受得了压力。
像是我们常见的那些高楼大厦、桥梁、路面，这些背后都有混凝土的影子。
而所谓的“抗压强度”呢，简单点说就是混凝土在受力下，究竟能承受多大的压力不被压垮。
举个例子，你看那种超高层的摩天大楼，往上看，吓人不？但它们能屹立不倒，靠的就是混凝土的强度好，抗压能力强。
好了，话说回来，混凝土的抗压强度怎么测呢？答案其实很简单：用一个立方体的小块混凝土，给它施加越来越大的压力，看看它最后能忍受多大的力量才会裂开、断裂。
这时候我们就能得出一个数字，代表这个混凝土的抗压能力。
哎，别以为这就是一件很简单的事情。
光是混凝土的配比，水泥、沙子、石子和水的比例，差一点点，抗压强度就差天差地。
想象一下，如果配比不合适，这混凝土可能就不值一提，顶多能堆成个小山，根本没办法支撑大楼。
再来聊聊“平均值”这回事。
大家都知道，世界上没有绝对完美的东西，每一批混凝土都会有差异。
要是你做了100个立方体，把它们都做成抗压试验，结果肯定不是每一个都一样。
所以为了更加科学地评估混凝土的质量，通常会取这些测试数据的平均值。
这就像我们考试的时候，老师可能不会看你考一次，而是看你几次的平均分。
就算你某次考得不咋地，整体来说如果还是不错，那也能过关。
很多人可能觉得，混凝土只是建筑用的普通材料，哪有那么复杂？其实呢，越是看似普通的东西，背后越有它的门道。
就像你拿着一个简单的手机壳，里面的设计、材质、工艺，可能都不简单，光看外面平平无奇而已。
而混凝土也是一样，很多因素决定了它的强度。
比如水泥的品质、砂石的粗细、搅拌的均匀程度，甚至混凝土搅拌时间的长短，都会对最后的抗压结果产生影响。
你就想吧，如果做个蛋糕，不同的食材、火候和搅拌方式，做出来的口感都不一样。

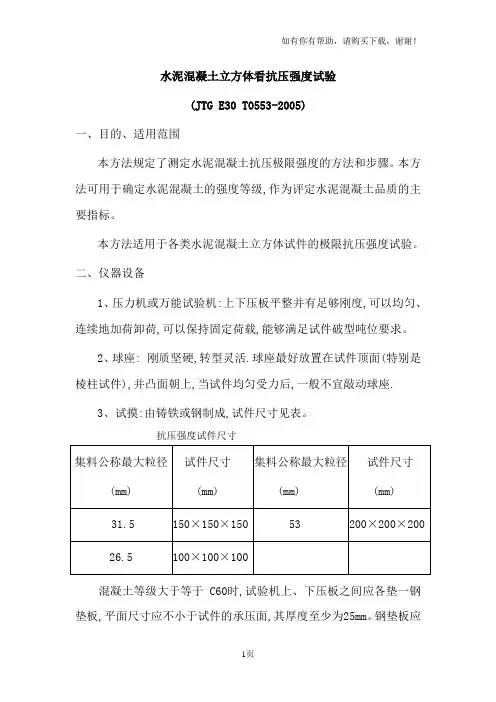

水泥混凝土立方体看抗压强度试验
(JTG E30 T0553-2005)
一、目的、适用范围
本方法规定了测定水泥混凝土抗压极限强度的方法和步骤。
本方法可用于确定水泥混凝土的强度等级,作为评定水泥混凝土品质的主要指标。
本方法适用于各类水泥混凝土立方体试件的极限抗压强度试验。
二、仪器设备
1、压力机或万能试验机:上下压板平整并有足够刚度,可以均匀、连续地加荷卸荷,可以保持固定荷载,能够满足试件破型吨位要求。
2、球座: 刚质坚硬,转型灵活.球座最好放置在试件顶面(特别是棱柱试件),并凸面朝上,当试件均匀受力后,一般不宜敲动球座.
3、试摸:由铸铁或钢制成,试件尺寸见表。
抗压强度试件尺寸
集料公称最大粒径
(mm)试件尺寸
(mm)
集料公称最大粒径
(mm)
试件尺寸
(mm)
31.5150×150×15053200×200×200 26.5100×100×100
混凝土等级大于等于C60时,试验机上、下压板之间应各垫一钢
垫板,平面尺寸应不小于试件的承压面,其厚度至少为25mm。
钢垫板应机械加工,其平面度允许偏差±0.04mm;表面硬度大于等于55HRC;硬化层厚度约5mm
三、试验方法与步骤
1、试验准备
混凝土抗压强度试件以边长150mm的正方体为标准试件,其集料公称最大粒径为31.5mm。
混凝土抗压强度试件同龄期者为一组,每组为3个同条件制作和养护的混泥土试块。
2、试验步骤
取出试件,先检查其尺寸及形状,相对两面应平行,表面倾斜差不得超过0.5mm。
量出棱边长度,精确至1mm。
试件受力截面积按其与压力机上下接触面的平均值计算。
在破行前,保持试件原有湿度,在试验时擦干试件。
以成型时的侧面为上下受压面,试件要放在球座上,球座置于压力机中心,几何对中。
强度等级小于C30的混凝土取0.3～0.5MPa/s的加荷速度;强度等级大于C30且小于C60时,则取0.5～0.8MPa/s的加荷速度;强度等级大于C60时,则取0.8～1.0MPa/s的加荷速度。
当试件接近破坏而开始迅速变形时,应停止调整试验机油门,直至试件破坏,记下破坏极限荷载F(N)。
四、试验结果`
1、混凝土立方体抗压强度按下式计算:
f cu=F/A
式中:f cu---混凝土立方体抗压强度(MPa);
F---极限荷载(N);
A---受压面积(mm2)。
2、以3个试件测值的算术平均值为测定值,计算精确至0.1MPa。
三个测值中的最大值或最小值中如有一个与中间值之差超过中间值的15%,则取中间值为测定值;如最大值和最小值与中间值之差均超过中间值的15%,则该组试验结果无效。
3、试验报告。
