DZ-3/Z系列中间继电器 1 用途 DZ-3/Z系列中间继电器用于直流操作的各种保护和自动控制中，作为辅助继电器以增加触点数量和触点容量。 2 结构和工作原理 继电器为电磁式继电器。采用JK-1型壳体，将DZY-200机芯装入壳体中，具有透明的壳罩可以清楚观察到继电器的内部结构。外形尺寸及开孔图见附图。 当电压加到线圈两端时，衔铁向闭合位置运动，此时动合触点闭合，动断触点断开。断开电源时，衔铁在触点片的压力作用下，返回到原始状态，动合触点断开，动断触点闭合。内部接线图见图1。 3 技术要求 3.1 继电器的额定技术数据及触点形式 表1 型号规格直流额定电压(V) 触点形式及数量 动合动断 DZ-3/Z1 220 110 48 24 2 6 DZ-3/Z2 4 4 DZ-3/Z3 6 2 DZ-3/Z4 - 8 DZ-3/Z5 8 - 3.2 动作电压：不大于额定电压的70%，不小于额定电压30%。 3.3 返回电压：不小于额定电压的5%。 3.4 动作时间：在额定电压下不大于0.05s。 3.5 功率消耗：在额定电压下不大于5W。
图1 内部接线图(正视) 4 调试方法 4.1 触点间隙：动合触点不小于1.5mm,动断触点不小于1mm，触点超行程不小于0.3mm。 4.2 调整触点片压力可以改变动作值和返回值。
DZ-30B系列中间继电器 1 用途 DZ-30B 系列中间继电器用于直流操作的各种保护和自动控制线路中，作为辅助继电器以增加触点数量和触点容量。 2 结构和工作原理 继电器为电磁式动作继电器。采用JK-1型壳体，将DZY-200机芯装入壳体中，具有透明的壳罩可以清楚观察到继电器的内部结构。外形尺寸及开孔图见附图。当电压加在线圈两端时，衔铁向闭合位置运动，此时动合触点闭合，动断触点断开。断开电源时，衔铁在接触片的压力作用下，返回到原始状态，动合触点断开，动断触点闭合。内部接线图见图1。 3 技术要求 3.1 继电器的额定技术数据及触点形式 型号触点形式直流额定电压(V) DZ-31B 三动合三转换 220，110，48，24，12 DZ-32B 六动合 3.2 动作电压：不大于额定电压的70%，不小于额定电压的30%。 3.3 返回电压：不小于额定电压的5%。 3.4 动作时间：在额定电压下不大于0.05s。 3.5 功率消耗：在额定电压下不大于5W。 4 调试方法 4.1 触点间隙，动合触点不小于1.5mm，动断触点不于小1mm。触点超行程不小于0.3mm。 4.2 调整触点片的压力可以改变动作值和返回值。
继电器的机能与构成部品 HOW TOＰELECT RELAY 一、接点的关系（POINTS ON COUTACT） （1）接点组的种类和数目 （2）接点负载的种类：A、交流或直流B、电阻性或诱导性或电容性或灯泡 C、有无逆相电压或突入电流 （3）接点负载的大小：是大电流或小电流，是当作负载电流ON—OFF用（4）开关（ON—OFF）动作的频率次数 （5）要求开关动作的寿命次数多少？ 二、励磁线圈的关系（POINTS ON EXCITING COIL） （1）线圈电源的种类（DC OR AC） （2）电源电压的变动 （3）驱动方式和使用方法有无使用特殊的驱动回路 （4）线圈的阻抗要求 （5）感动电压/开放电压要求 （6）动作时间/复归时间要求 三、绝缘关系（INSULA TION） （1）耐电压 （2）绝缘电阻 四、使用环境关系（ENVIRONMENT） （1）周围温湿度范围。 （2）周围的异常气体。 （3）振动/冲击。 五、实装关系（MOUNTING） （1）形状尺寸 （2）取付固定，端子接线，插入基板 （3）实装方法
六、其他（OTHERS） （1）安全规格，其他的规格。 （2）特殊事项，条件等。 七、接点 电磁继电器的接点会因材质/形状/尺寸/开闭时开离速度和接点跳动/负荷的种类以及负载电流的大小一样而有所不同。 （1）直流负载接点的开闭电流容量,比交流负载小负载电流切断时，产生电弧火花放电。（2）阻性负载的突入电流和切断电流和定额状态是相同，阻性负载是标准负载，因此开闭寿命试验和信赖性试验，皆以此为基准条件使用之。 （3）诱导性负载于切断时有高逆向电压。电磁继电器SOLENOIDS电磁管，马达等诱导性负载，负载于切断时，接点间有高的逆向电压产生，很容易有火花放电之情形，因之在功率小的场合电气的寿命会减短，因此务必要考虑在回路上追加火花消去器，一般马达，电磁管，变压器等负载时约有5-15倍的突入电流会产生，故在选用继电器时必须要考虑。 放电灯泡的场合，特别是高功率，而电源为低阻值时，约有20-40倍的电流流过的。 （4）容量性的负载有大的突入电流（浪涌电流），在负载回路上有电容器等时，有20-40倍的突入电流流经接点，很容易造成接点溶着之现象，供电线路长时，有电线电容量之产生，有必要注意，要使用SURGE SUPPRESSOR（突入电流合制器）如图例： CHOKE COIL SURGE SUPPRESSOR （5）灯泡负载也是有大的突入电流表，灯泡回路的突入电流为定常状态的10-15倍，会造成接点溶着之问题，在此场合要选择特性强的继电器。 七、高用波负载的特有性能（高频）

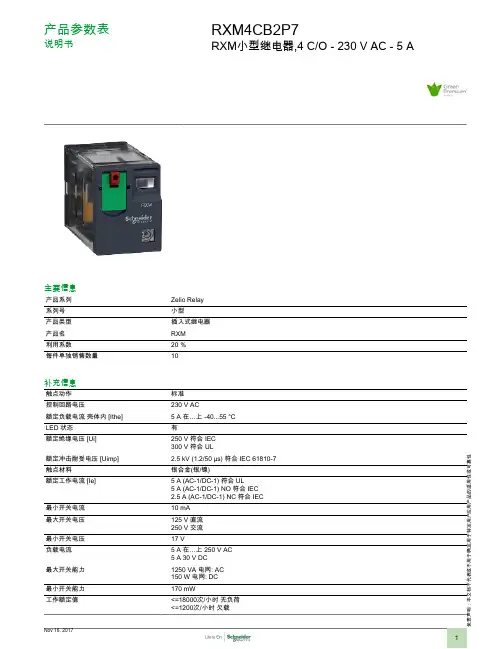

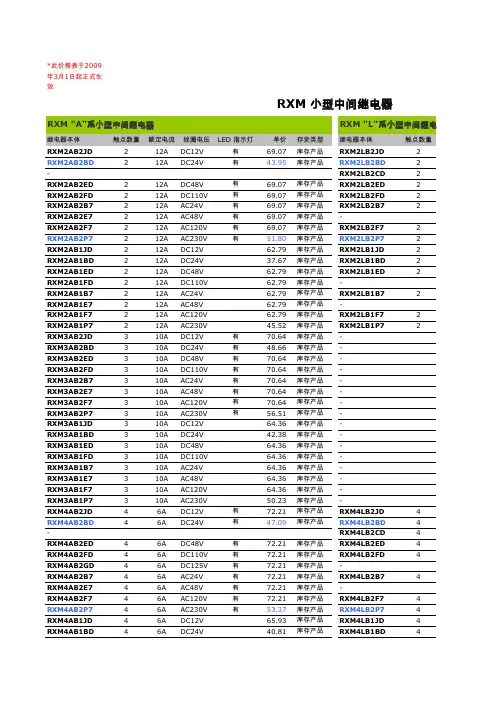

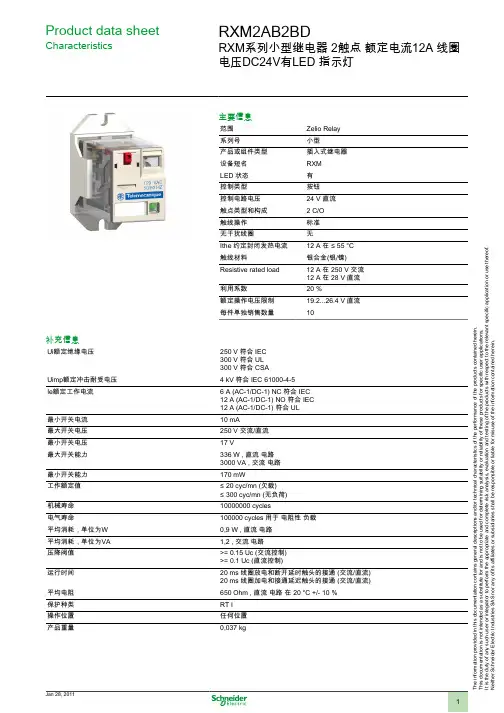

目录 目录------------------------------------------------------------------------------------- I 第4章中间继电器的应用介绍 --------------------------------------------------------------- 1 4.1 中间继电器的应用简介 -------------------------------------------------------------- 1 4.1.1 中间继电器的原理、结构和特点 ------------------------------------------------------------------------------ 1 4.1.2 中间继电器的主要作用------------------------------------------------------------------------------------------- 1 4.1.3 中间继电器的选型主要原则 ------------------------------------------------------------------------------------ 2 4.2 施耐德可插拔式中间继电器的选型介绍 ----------------------------------------------------------------------------- 4 4.2.1 施耐德可插拔式中间继电器型号说明------------------------------------------------------------------------ 4 4.2.2 施耐德可插拔式RXM·A系列小型中间继电器的选型介绍 ------------------------------------------ 4 图4.1 施耐德可插拔式RXM·A系列小型中间继电器快速选型表----------------------------------------- 5 4.2.3 施耐德可插拔式RXM·L系列小型中间继电器及其附件的选型介绍 ------------------------------ 6 图4.2 施耐德可插拔式RXM·L系列小型中间继电器及其配套附件快速选型表 ---------------------- 7 4.2.4 施耐德可插拔式RSB系列接口型继电器及其附件的选型介绍 --------------------------------------- 7 图4.3 施耐德可插拔式RSB系列接口型继电器及其配套附件快速选型表-------------------------------- 8 4.2.5 施耐德可插拔式RUM系列通用型继电器及其附件的选型介绍 -------------------------------------- 9 图4.4 施耐德可插拔式RUM系列通用型继电器及其配套附件快速选型表 ----------------------------- 11 4.2.6 施耐德可插拔式RPM系列功率型继电器及其附件的选型介绍-------------------------------------- 12 图4.5 施耐德可插拔式RPM系列功率型继电器及其配套附件快速选型表------------------------------ 14 4.2.7 施耐德可插拔式RPF系列功率型继电器及其附件的选型介绍--------------------------------------- 15 图4.6 施耐德可插拔式RPF系列功率型继电器快速选型表-------------------------------------------------- 15 4.2.8 施耐德可插拔式SSRP系列面板安装固态继电器及其附件的选型介绍---------------------------- 16 图4.7 施耐德可插拔式SSRP系列面板安装固态继电器快速选型表--------------------------------------- 16 4.2.9 施耐德可插拔式SSRD系列导轨安装固态继电器及其附件的选型介绍 --------------------------- 17 图4.8 施耐德可插拔式SSRD系列导轨安装固态继电器及其附件快速选型表 ------------------------- 17 4.2.10 施耐德可插拔式RSL系列薄片式继电器及其附件的选型介绍 ------------------------------------- 18 图4.9 施耐德可插拔式RSL系列薄片式继电器及其附件快速选型表 ------------------------------------- 18 4.3 总结 --------------------------------------------------------------------------------------------------------------------------- 19
继电器的工作原理和特性及作用! 工作原理和特性 当输入量(如电压、电流、温度等)达到规定值时，使被控制的输出电路导通或断开的电器。可分为电气量(如电流、电压、频率、功率等)继电器及非电气量(如温度、压力、速度等)继电器两大类。具有动作快、工作稳定、使用寿命长、体积小等优点。广泛应用于电力保护、自动化、运动、遥控、测量和通信等装置中。 继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。 继电器目前已广泛应用于计算机外围接口设备、恒温系统、调温、电炉加温控制、电机控制、数控机械，遥控系统、工业自动化装置；信号灯、调光、闪烁器、照明舞台灯光控制系统；仪器仪表、医疗器械、复印机、自动洗衣机；自动消防，保安系统，以及作为电网功率因素补偿的电力电容的切换开关等等，另外在化工、煤矿等需防爆、防潮、防腐蚀场合中都有大量使用。
继电器的作用 继电器是具有隔离功能的自动开关元件，广泛应用于遥控、遥测、通讯、自动控制、机电一体化及电力电子设备中，是最重要的控制元件之一。 ....继电器一般都有能反映一定输入变量（如电流、电压、功率、阻抗、频率、温度、压力、速度、光等）的感应机构（输入部分）；有能对被控电路实现“通”、“断”控制的执行机构（输出部分）；在继电器的输入部分和输出部分之间，还有对输入量进行耦合隔离，功能处理和对输出部分进行驱动的中间机构（驱动部分）。 ....作为控制元件，概括起来，继电器有如下几种作用： .....1) 扩大控制范围。例如，多触点继电器控制信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。 .....2) 放大。例如，灵敏型继电器、中间继电器等，用一个很微小
电气常用新旧文字符号对照表
附表一二次回路接线图中常见的文字符号 序号符号文字解释序号符号文字解释 1 DL 继路器及其辅助触点31 JSJ 加速继电器 2 WJ 温度继电器32 YZJ 电压中间继电器 3 G 隔离开关及其辅助触点33 ZXJ 指挥信号中间继电器 4 WSJ 瓦丝继电器34 WH 有功电度表 5 LH 电流互感器35 XKJ 选控继电器 6 ZCH 重合闸继电器36 VARH 无功电度表 7 YH 电压互感器37 XCJ 选测继电器 8 BCJ 保护继电器38 KK 控制开关 9 HQ 合闸线圈39 FJ 复归继电器 10 ZJ 中间继电器40 HK 转换开关 11 HC 合闸接触器41 ZZJ 重复中间继电器 12 HWJ 合闸位置继电器42 ZK 自动开关 13 TQ 跳闸线圈43 XZJ 信号中间继电器 14 TWJ 跳闸位置继电器44 CK 测量转换开关 15 LJ 电流继电器45 XJJ 信号监察继电器 16 HJ 合闸继电器46 XK 信号转换开关 17 YJ 电压继电器47 TBJ 跳跃闭锁继电器 18 TJ 跳闸继电器48 DK 刀开关 19 SJ 时间继电器49 YJJ 压力监视中间继电器 20 TJJ 同步检测继电器50 MK 灭磁开关 21 CJ 差动继电器51 A 电流表 22 XMJ 信号脉冲继电器(冲击继电器) 52 LK 联动开关 23 GJ 功率继电器53 V 电压表 24 JJ 监察继电器54 XWK 限位开关 25 XJ 信号继电器55 W 有功功率表 26 SXJ 事故信号中间继电器56 XD 信号灯 27 RJ 热继电器57 WAR 无功功率表 28 YXJ 预告信号中间继电器58 LD 绿色信号灯 29 BSJ 闭锁继电器59 STK 手动同期转换开关 30 HZ 频率表60 QA 起动按钮 续附表一 序号符号文字解释序号符号文字解释 61 HD 红色信号灯91 YM 电压互感器二次电压小母线 62 RD 熔断器92 L 电感 63 GD 光字牌93 ZM 转角变压器小母线 64 JRD 击穿保险94 D 二极管 65 WS 位置指示灯95 XDC 蓄电池
继电器使用的几点建议 ?为了确保继电器能正常工作 , 电路设计时给继电器线包的驱动电压应为 : 直流的继电器的额定电压 . 继电器的吸合电压是继电器生产厂家为保证继电器在一个电压范围内能吸合的电压区域 , 额定电压才是保证每个继电器都能正常工作的最佳电压 . 如果线包电压要使用于其它条件请与继电器生产厂家联系 . ?驱动继电器线包的三极管 ,MOS 管等 . 应用中应让它们在正常工作时处于截止状态 ( 让继电器断开 , 或饱和导通状态 ( 让继电器吸合 . 而不要让它们工作在放大状态. ?驱动继电器线包的三极管 ,MOS 管或 IC 等的电流应该大于继电器所需的最大电流. ?为了避免继电器线包在断开时所产生的干扰 . 应该在继电器线包两端加吸收电路 . 最简单的办法是在线圈两端并联一个防反压二极管 ( 如 :IN4004. ?对时间要求比较严格的电路应该考虑继电器存在吸合时间和释放时间 . 此时应与继电器生产厂商沟通. ?如果电路中要求同步 , 则最好选用双刀继电器 , 而不是使用两个继电器并联工作. ?如果继电器的负载电路中含有大电感特别是大电容时 , 则请向继电器生产厂家提出. ?继电器工作环境应该是远离强磁场 , 和强电场的自然工作环境 . 如果工作环境有特殊要求请和继电器生产厂家联系. 功率继电器介绍 继电器技术和功用 继电器发明于 160 年前 . 在最近的 50 年中 , 它经历了显著的变化 . 继电器的典型应用包括试验仪表 , 通讯系统 , 计算机接口 , 家用电器 , 空调和供暖 , 汽车电气设备 , 交通控制 , 照明控制 , 建筑管理 , 电力控制 , 商用机器 , 发动机和螺线管控制 , 工具加工机械 , 生产和试验设备 .
继电器的主要特性参数及应用范围 模块组合继电器 中间大功率继电器作用是用来传递信号或同时控制多个电路，也可直接用它来控制小容量电动机或其他电气执行元件，它的结构和交流接触器基本相同，只是电磁系统小些，触点多些。 大功率继电器的工作原理是当某一输入量(如电压、电流、温度、速度、压力等)达到预定数值时，使它动作，以改变控制电路的工作状态，从而实现既定的控制或保护的目的。在此过程中，大功率继电器主要起了传递信号的作用。 不用不行啊。要接中间大功率继电器的，以温控电机为例。因为电机的功率较大（电机的启动电流一般是很大的），如果直接把温控仪的输出点接在电机上会导致温控仪烧坏。而如果接上大功率继电器这样就相当于把温控仪与电机隔离开来起保护温控仪作用。接上大功率继电器后我认为还应该在电机的那条线路上串接一个电流保护开关，这样就最保险了。中间大功率继电器用来放大触点容量或者增加触点的数量或种类（常闭、常开）。 一般应用在保护的出口回路，都应该用。主要有以下原因： 跳闸时流过保护回路触点的电流数值较大，中间大功率继电器的触点更有利于切断该电流。 保护动作时不仅要跳断路器，而且要发信号或给远动信号，用一对触点不能满足要求。 电磁大功率继电器是自动控制电路中常用的一种元件。实际上它是用较小电流控制较大电流的一种自动开关。因此，广泛应用于电子设备中。电磁大功率继电器一般由一个线圈、铁心、一组成几组带触点的簧片组成。触点有动触点和静触点之分，在工作过程中能够动作的称为动触点，不能动作的称为静触点。
电磁大功率继电器的工作原理是这样的：当线圈通电以后，铁心被磁化产生足够大的电磁力，吸动衔铁并带动簧片，使动触点和静触点闭合或分开；当线圈断电后，电磁吸力消失，衔铁返回原来的位置，动触点和静触点又恢复到原来闭合或分开的状态。应用时只要把需要控制的电路接到触点上，就可利用大功率继电器达到控制的目的。 下面就电磁大功率继电器的特性参数、类型符号及应用原则作一简要的介绍。 特性参数：电磁大功率继电器的主要特性参数有以下几个： 1.额定工作电压或额定工作电流：这是指大功率继电器工作时线圈需要的电压或电流。一种型号的大功率继电器的构造大体是相同的。为了适应不同电压的电路应用，一种型号的大功率继电器通常有多种额定工作电压或额定工作电流，并用规格型号加以区别。 2.直流电阻：这是指线圈的直流电阻。有些产品说明书中给出额定工作电压和直流电阻，这时可根据欧姆定律求出额定工作电流。若已知额定工作电流和直流电阻，亦可求出额定工作电压。 3.吸合电流：它是指大功率继电器能够产生吸合动作的最小电流。在实际使用中，要使大功率继电器可靠吸合，给定电压可以等于或略高于额定工作电压。一般不要大于额定工作电压的1.5倍。否则会烧毁线圈。 4.释放电流：它是指大功率继电器产生释放动作的最大电流。如果减小处于吸合状态的大功率继电器的电流，当电流减小到一定程度时，大功率继电器恢复到未通电时的状态，这个过程称为大功率继电器的释放动作。释放电流比吸合电流小得多。 5.触点负荷：它是指大功率继电器触点允许的电压或电流。它决定了大功率继电器能控制电压和电流的大小。应用时不能用触点负荷小的大功率继电器去控制大电流或高电压。例如：JRX-13F电磁大功率继电器的触点负荷是0.02A×12V，就不能用它去控制220V的电路通断。 大功率继电器的电符号和触点形式。大功率继电器线圈在电路中用一个长方框符号表示，如果大功率继电器有两个线圈，就画两个并列的长方框（分别见图1a、图1b）。同时在长方框内或长方框旁标上大功率继电器的文字符号“J”。大功率继电器的触点有两种表示方法：一种是把它们直接画在
继电器的工作原理 简介 当输入量(如电压、电流、温度等)达到规定值时，使被控制的输出电路导通或断开的电器。可分为电气量(如电流、电压、频率、功率等)继电器及非电气量(如温度、压力、速度等)继电器两大类。具有动作快、工作稳定、使用寿命长、体积小等优点。广泛应用于电力保护、自动化、运动、遥控、测量和通信等装置中。 1、电磁继电器的工作原理和特性 电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，
从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）释放。这样吸合、释放，从而达到了在电路中的导通、切断的目的。对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。 继电器的输入信号x从零连续增加达到衔铁开始吸合时的动作值xx,继电器的输出信号立刻从y=0跳跃到y=ym,即常开触点从断到通。一旦触点闭合，输入量x继续增大，输出信号y将不再起变化。当输入量x从某一大于xx值下降到xf,继电器开始释放，常开触点断开。我们把继电器的这种特性叫做继电特性，也叫继电器的输入-输出特性。 释放值xf与动作值xx的比值叫做反馈系数，即Kf= xf /xx 触点上输出的控制功率Pc与线圈吸收的最小功率P0之比叫做继电器的控制系数，即Kc=PC/P0 2、热敏干簧继电器的工作原理和特性 热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。热敏干簧继电器不用线圈励磁，
继电器的工作原理 简介 当输入量(如电压、电流、温度等)达到规定值时，使被控制的输出电路导通或断开的电器。可分为电气量(如电流、电压、频率、功率等)继电器及非电气量(如温度、压力、速度等)继电器两大类。具有动作快、工作稳定、使用寿命长、体积小等优点。广泛应用于电力保护、自动化、运动、遥控、测量和通信等装置中。 1、电磁继电器的工作原理和特性 电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，
从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）释放。这样吸合、释放，从而达到了在电路中的导通、切断的目的。对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。 继电器的输入信号x从零连续增加达到衔铁开始吸合时的动作值xx,继电器的输出信号立刻从y=0跳跃到y=ym,即常开触点从断到通。一旦触点闭合，输入量x继续增大，输出信号y将不再起变化。当输入量x从某一大于xx值下降到xf,继电器开始释放，常开触点断开。我们把继电器的这种特性叫做继电特性，也叫继电器的输入-输出特性。 释放值xf与动作值xx的比值叫做反馈系数，即 Kf= xf /xx 触点上输出的控制功率Pc与线圈吸收的最小功率P0之比叫做继电器的控制系数，即Kc=PC/P0 2、热敏干簧继电器的工作原理和特性 热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。热敏干簧继电器不用线圈励磁，
安全继电器工作原理 关于安全继电器工作原理，实际上存在两个层面问题：一是未能区分安全继电器与普通继电器的区别。二是不清楚安全继电器如何搭建形成的安全继电器模块。大家想了解安全继电器工作原理，其实真正同应用相关的的是安全继电器模块的工作原理！基于当前安全设计在国内尚处于刚刚有所需求的实际情况，工程师无论是对安全继电器，还是安全继电器工作原理都不是特别清楚，为了更好服务设计工作，天之行愿就安全继电器工作原理同广大设计人员进行相关的交流。 第一个问题：安全继电器元件是如何构建安全继电器模块的，涉及安全继电器与普通继电器的区别 第二个问题：安全继电器工作原理才是我们搭建安全回路时，真正需要知道的！ 下面我们将从三个方面予以介绍： 一、功能作用—解决什么问题？ 在设备运行过程中，由于外部的原因，或者违规操作（无论是不懂导致的误动作或是疲劳导致的误动作），以及内部器件失效，都可能导致事故的出现，轻则财物损失，重则发生机毁人亡的恶性事故，为了降低这些事故的出现，我们在进行这些设备的设计时，一般都会针对相关情况做出相应的安全设计：如急停设计、安全门设计、安全光幕设计，双手启动设计，安全边沿设计等。这些设计要时刻实现相应的安全功能，必须基于所有的器件都能保持动作正常，功能完好！ 显然这是一种理想状态，真实的情况是：从来没有“不坏”的器件，总是有一些器件在运行中会出现这样或那样的异常，导致其功能出现故障。这样由于
某个器件出现了故障，将会导致设计中整个安全功能的丧失，从而使得事故发生的概率大幅度的提高！ 举个例子：当周围环境出现了状况，你希望急停设计启动，断电停机！当你拍下急停按钮时，由于种种原因，按钮卡阻了，接入电路中的常闭触点未能分开，自然也就无法实现断电停机----急停安全设计完全失效！又或者，当你拍下急停按钮后，急停按钮没有问题，接主电源的交流接触器发生了触头粘连，不能断开，此时你当然无法实现断电停机----急停安全设计完全失效！ 在上述举例中，我们发现，任一个器件的功能异常，就可以导致整个安全设计的丧失！也许有人会说，选高品质的器件就可以解决这个问题!是的，没错，提高器件品质永远是降低事故的一个不二选择！然而，品质提高永远在路上。如何在当下现实的器件品质水平下，可靠维持安全设计功能的实现，从而降低事故发生的概率就成了一个必须解决的问题！也就是说，如何在承认器件可能存在故障的前提下，任然能维持系统安全功能不丧失，且故障能被及时检查出来！安全继电器原理就是为解决此问题而被发明出来的一个功能器件。 二、安全继电器模块动作逻辑
1选用继电器的一般原则 怎样才能正确地选用继电器呢？一是要做到“知已知彼”,即首先必须对继电器所控制的对象一一被控回路的性质、特点以及对继电器的要求等都要有周密地考察和透彻地了解。其次，对继电器本身的各种特性一一原理、使用条件、技术参数、结构工艺特点以及规格型号等,做到全面的掌握与认真分析；二是按“价值工程”原则，从先进性、合理性、可用性、经济性全面考虑，作到正确地选用和使用继电器。正确选用继电器的原则具体来讲应该是：(1)继电器的主要技术性能，如触点负荷,动作时间参数，机械和电气寿命等,应满足整机系统的要求； (2)继电器的结构型式(包括安装方式)与外形尺寸应能适合使用条件的需要；(3)经济合理。 2选用提纲 为了减少继电器选用中的随意性，提高自主性，选用前应编写选用提纲,一般包括以下要素：(1)气候应力作用要素温度范围：湿度范围；大气压力；沿海大气；砂尘污染；化学污染；磁干扰；其它特殊气候应力。(2)机械应力作用要素振动应力；冲击应力；离心作用及其它。(3)输入参量要素交流参量激励；直流参量激励；温度变化影响；有或无触点开关激励方式；固体器件开关激励方式；远距离有线激励方式；互相干扰等激励因素；低压激励与高压(强电回路)输出隔离因素等。(4)输出参量要素白炽灯；容性负载；电机负载；电感器、螺线管、接触器线圈、扼流圈负载；直流阻性负载；中等电流负载；低电平负载；干电路负载等。(5)安装方式要求焊接式、插入式、螺钉式或其它(如导轨式安装等)(6)安全要素阻燃要求；过载能力要求；绝缘抗电水平。(7)筛选要求筛选要求包括筛选的项目、所加应力，监测水平、监测手段、失效判据等。(8)失效率要求与可靠性评估失效判据；失效率评估及置信度。 3选用电磁继电器的一般步聚： 作为选用继电器的第一步，是确定其应用分类，由此初选一种在给定条件下曾经有过成功应用的继电器类型，然后按下列步聚使所选用继电器最适合于规定应用。(1)按照输入的信号确定继电器的种类 不同作用原理或结构特征的继电器，其要求输入的信号的性质是不同的。例如热继电器是利用热效应而动作的继电器；声继电器是利用声效应而动作；而电磁继电器则是由控制电流通过线圈产生的电磁吸力而实现触点开、闭。这就要求使用者首先要按输入信号的性质选择继电器种类。例如反应电压、电流或功率信号时，选用电压、电流或功率继电器；反应脉冲信号或有极性要求时，应选用脉冲、极化继电器等。 在这里，简要地介绍一下电压和电流继电器的区别，以供用户正确选用。从工作原理来讲，二者均属电磁继电器，没有任何区别。但从继电器的设计讲，二者是有区别的。电流继电器磁路系统按IW=C来考虑，即在继电器动作过程中由于衔铁的动作而导致线圈电感发生变化时，也不会影响到回路电流值。该电流是
继电器的基础知识及应用 时间继电器是一种当电器或机械给出输入信号时，在预定的时间后输出电气关闭或电气接通信号的继电器。 时间继电器的常用功能有： A：通电延时（On-delay Operation） F：断电延时（Off-delay Operation） Y：星三角延时（Star/Delta Operation） C：带瞬动输出的通电延时（With inst. Contact On-delay Operation）G：间隔延时（Interval-delay Operation） R：往复延时（On-off repetitive delay Operation） K：信号断开延时（Off-signal delay Operation） 1、控制电源 时间继电器的电源端子间一般能承受1500V的外来浪涌电压，如果浪涌电压超过此值时，须使用浪涌吸收装置，以防止时间继电器击穿烧毁；当时间继电器重复工作时，本次电源关断到下次电源接通的时间（休止时间）必须大于复位时间，否则，未完全复位的时间继电器在下一次工作时就会产生延时时间偏移、瞬动或不动作； 断电延时型时间继电器的电源接通时间必须大于0.5秒，以便有充足的能量储备而保证在断开电源后按预设时间接通或分断负载； 时间继电器的电源回路一般情况下是高阻抗的，因此，切断电源后的漏电流要尽可能小（半导体或用RC并接的触点来开关时间继电器），以
免有感应电压而假关断引起误动作（对于断电延时型而言，会产生断电后延时时间到但继电器不释放现象）。一般情况下电源端子的残留电压应小于额定电压的20%，对断电延时型而言应小于额定电压的7%； 时间继电器在完成其控制工作后，尽量避免继续通电。到时后连续通电会使产品发热，从而加快电子元件老化，大大缩短使用寿命。 2、负载连接 时间继电器的输出触点由于受产品体积的限制，往往负载能力不强，因此要对触点进行保护，可在触点两端并接吸收装置（如：RC、二极管、齐纳二极管等）。 不要用时间继电器去直接控制大容量负载，有的负载看上去不大，但由于负载电流特性而出现烧熔触点的现象，下表是负载形式和浪涌电流之间的关系。 负载形式浪涌电流 电阻负载标准额定电流 电磁铁负载10~20 倍标准额定电流 电机负载5~10倍标准额定电流 白炽灯负载10~15 倍标准额定电流 水银灯负载1~3 倍标准额定电流 钠汽灯负载1~3 倍标准额定电流 电容性负载20~40 倍标准额定电流 电感性负载5~15 倍标准额定电流
附件1： S9-2500/10-0.4 变压器技术要求 一．标准 GB1094 电力变压器 GB/T6451 三相油浸电力变压器技术参数和要求 GB/T15164 油浸式电力变压器负载导则 GB/T7328 变压器和电抗器的声级测定 GB5273 变压器、高压电器和套管的接线端子 GB12706 额定电压35KV及以下铜芯、铝芯塑料绝缘电力电缆 GB156 标准电压 GB311.1 高压输变电设备的绝缘配合 GB2536 变压器油 GB191 包装、贮运指示标志 GB2900 电工名词术语 GB/T5465.2 电气设备用图形符号 GB4208 外壳防护等级(IP代码) GB50150 电气装置安装工程电气设备交接试验标准 JB/T501 电力变压器试验导则 JB/T2426 发电厂和变电所自用三相变压器技术参数和要求JB/T10088 6-220KV级变压器声级
二. 变压器使用环境条件： 1）海拔高度：海拔高度2000m。 2）环境温度和冷却介质温度： 最高气温：+45°C。 多年平均温度：20°C 。 最低气温：-10°C。 3）安装地点:户外 4）地震基本烈度: Ⅶ度 5）地面水平方向加速度0.2g,地面垂直方向加速度0.1g(安全系数为1.67) 三.变压器技术参数 1）型式:户外式三相双绕组铜线圈油浸式自冷变压器 2）型号:S9-2500/10-0.4 3）频率:50HZ 4）台数:1台 5）相数:3相 6）额定电压:高压侧10KV，低压侧0.4 KV 7）电压组合及分接范围：10±2x2.5%/0.4KV。 8）联结组标号：Y，yno。 9）短路阻抗： Ud=4.5% 10）系统最高运行电压:11.5 KV 11）绝缘介质:国产25号变压器油
继电器的结构和工作原理及其在电机控制中的应用举例 一、继电器的结构和工作原理 图l-2a是继电器结构示意图，它主要由电磁线圈、铁心、触点和复位弹簧组成。继电器有两种不同的触点，于断开状态的触点称为常开触点(如图1-2中的触3，4)，处于闭合状态的触点称为常闭触点(如图1-2中的触点当线圈通电时，电磁铁产生磁力，吸引衔铁，使常闭触点断开，常开触点闭合。线圈电流消失后，复位弹簧的位置，常开触点断开，常闭触点闭合。图l-2b是继电器的线圈、常开触点和常闭触点在电路图中的符号。一若干对常开触点和常闭触点。在继电器电路图中，一般用相同的由字母、数字组成的文字符号(如KA2)来标注同圈和触点。
二、接触器在电机控制中的应用 图1—3是用交流接触器控制异步电动机的主电路、控制电路和有关的波形图。接触器的结构和工作原理与继电区别仅在于继电器触点的额定电流较小，而接触器是用来控制大电流负载的，例如它可以控制额定电流为几十安电动机。按下起动按钮SBl，它的常开触点接通，电流经过SBl的常开触点和停止按钮SB2、作过载保护用的热闭触点，流过交流接触器KM的线圈，接触器的衔铁被吸合，使主电路中的3对常开触点闭合，异步电动机M 通，电动机开始运行，控制电路中接触器KM的辅助常开触点同时接通。放开起动按钮后，SBl的常开触点断开辅助常开触点和SB2、FR的’常闭触点流过KM的线圈，电动机继续运行。KM的辅助常开触点实现的这种功或“自保持”，它使继电器电路具有类似于R-S触发器的记忆功能。 在电动机运行时按停止按钮SB2，它的常闭触点断开，使KM的线圈失电，KM的主触点断开，异步电动机断，电动机停止运行i同时控制电路中KM的辅助常开触点断开。当停止按钮SB2被放开，其常闭触点闭合后，失电，电动机继续保持停止运行状态。图1.3给出了有关信号的波形图，图中用高电平表示1状态(线圈通电、低电平表示0状态(线圈断电、按钮被放开)。 图1.3中的控制电路在继电器系统和PLC的梯形图中被大量使用，它被称为“起动-保持-停止”电路，或简称路。
继电器驱动应用 一、实验目的 掌握继电器驱动的方法 二、实验原理 什么是继电器呢？这个东西很常见，在电子设备以及电力系统中的应用都很广泛，简单的来就是一种用小电流来控制大电流的开关。小电流通过线圈，产生磁场，这个磁场使得控制大电流的开关吸合。从而使得人们能够安全的超控大电流大电压设备。 继电器原理 继电器是一种电子控制器件，它具有控制系统和被控制系统通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。这样吸合、释放，从而达到了在电路中的导通、切断的目的。对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。 继电器的选择 先了解必要的条件： ①控制电路的电源电压，能提供的最大电流； ②被控制电路中的电压和电流； ③被控电路需要几组、什么形式的触点。 选用继电器时，一般控制电路的电源电压可作为选用的依据。控制电路应能给继电器提供足够的工作电流，否则继电器吸合是不稳定的。 查阅有关资料确定使用条件后，可查找相关资料，找出需要的继电器的型号和规格号。若手头已有继电器，可依据资料核对是否可以利用。最后考虑尺寸是否合适。 继电器驱动 1、晶体管驱动
中间继电器接线图及工作原理 中间继电器(intermediate relay) ：用于继电保护与自动控制系统中，以增加触点的数量及容量。它用于在控制电路中传递中间信号。中间继电器的结构和原理与交流接触器基本相同，与接触器的主要区别在于：接触器 的主触头可以通过大电流，而中间继电器的触头只能通过小电流。所以，它只能用于控制电路中。它一般是没有主触点的，因为过载能力比较小。所以它用的全部都是辅助触头，数量比较多。新国标对中间继电器的定义 是K，老国标是KA。一般是直流电源供电。少数使用交流供电。 中间继电器原理 线圈通电，动铁芯在电磁力作用下动作吸合，带动动触点动作，使常闭触点分开，常开触点闭合；线圈断电， 动铁芯在弹簧的作用下带动动触点复位，继电器的工作原理是当某一输入量( 如电压、电流、温度、速度、压力等) 达到预定数值时，使它动作，以改变控制电路的工作状态，从而实现既定的控制或保护的目的。在此过程中，继电器主要起了传递信号的作用。 中间继电器组成部分 中间继电器就是个继电器，它的原理和交流接触器一样，都是由固定铁芯、动铁芯、弹簧、中间继电器的特点1. 整个继电器采用的是模块化结构，它的结构和交流接触器基本相同，只是电磁系统小些，触头组数较多。继电 器的体积小，重量轻，整机动作灵活、可靠，机械寿命为200 万次，电气绝缘性能很好，其它的耐振性能、阻 燃性能、温度特性、电气性能均达到或超过了标准要求，另外外观新颖，维修也简便 2. 常见的中间继电器也有主触头和辅助触头，主触头一般有四组，辅助触头有两组。与接触器相比，它的主触 头较小，承载能力低，主要用于传递控制信号。 3. 中间继电器作用是用来传递信号或同时控制多个电路，也可直接用它来控制小容量电动机或其他电气执行元件 动触点、静触点、线圈、接线端子和外壳组成。 中间继电器的作用 一般的电路常分成主电路和控制电路两部分，继电器主要用于控制电路，接触器主要用于主电路；通过继电器 可实现用一路控制信号控制另一路或几路信号的功能，完成启动、停止、联动等控制，主要控制对象是接触器； 接触器的触头比较大，承载能力强，通过它来实现弱电到强电的控制，控制对象是电器。
汽车用起动继电器技术条件 1.范围 本标准规定了汽车用系列起动继电器的产品分类、技术要求、试验方法、检验规则和标志、包装运输及贮存。 本标准适用于汽车用起动继电器（以下简称继电器）。 2.引用标准 以下标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所有版本均为有效。所有标准会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 JB 2864—1981 汽车用电镀层和化学处理层 ZB T35001—1987 汽车电气设备基本技术条件 GB/T 2828—1987 逐批检查记数抽样程序及抽样表（适用于连续批的检查） GB 191--1990 包装储存图示标志 3.产品分类 继电器按其标称电压分为：DC12V和DC24V。 继电器的型号按其标称电压和配套车型分为JDxx和JDxxx。 4.技术要求 继电器应符合本标准的要求，并应按照经规定程序批准的图样及设计文件制造。 工作环境条件 继电器应在下列条件下正常工作： a）温度-40℃～55℃ b）相对湿度≤95% c）大气压力86kPa～106 kPa 4.3外观 4.3.1继电器零部件表面应光洁，保护层应均匀、无锈蚀、脱落等缺陷，冲印字迹应清晰、完整。 4.3.2 继电器电镀层和化学处理层应符合JB 2864标准要求。 4.4 外形及安装尺寸 继电器的外形及安装尺寸应符合产品图样规定。 4.5 继电器为短时工作制，定额时间为12s。 4.6 基本性能 4.6.1 闭合电压性能 继电器在环境温度为23±5℃时，其闭合电压应符合表1中的规定，且其触点应可能地一次闭合，不允许有跳动合接触不良等情况。 表1 基本性能要求 4.6.2断开电压性能 4.6.3闭合与断开电压差性能 继电器在环境温度为23±5℃时，其闭合与断开电压差应符合表1中的规定.
继电器的基础知识及应用领域 中国农村电气化信息网 2005-9-26 来源：中国工控信息网 一、时间继电器基础 时间继电器是一种当电器或机械给出输入信号时，在预定的时间后输出电气关闭或电气接通信号的继电器。 时间继电器的常用功能有： A：通电延时（On-delay Operation） F：断电延时（Off-delay Operation） Y：星三角延时（Star/Delta Operation） C：带瞬动输出的通电延时（With inst. Contact On-delay Operation） G：间隔延时（Interval-delay Operation） R：往复延时（On-off repetitive delay Operation） K：信号断开延时（Off-signal delay Operation） 1、控制电源 时间继电器的电源端子间一般能承受1500V的外来浪涌电压，如果浪涌电压超过此值时，须使用浪涌吸收装置，以防止时间继电器击穿烧毁； 当时间继电器重复工作时，本次电源关断到下次电源接通的时间（休止时间）必须大于复位时间，否则，未完全复位的时间继电器在下一次工作时就会产生延时时间偏移、瞬动或不动作； 断电延时型时间继电器的电源接通时间必须大于0.5秒，以便有充足的能量储备而保证在断开电源后按预设时间接通或分断负载； 时间继电器的电源回路一般情况下是高阻抗的，因此，切断电源后的漏电流要尽可能小（半导体或用RC并接的触点来开关时间继电器），以免有感应电压而假关断引起误动作（对于断电延时型而言，会产生断电后延时时间到但继电器不释放现象）。一般情况下电源端子的残留电压应小于额定电压的20%，对断电延时型而言应小于额定电压的7%； 时间继电器在完成其控制工作后，尽量避免继续通电。到时后连续通电会使产品发热，从
