CRTSⅢ型板式无砟轨道先张法预应力混凝土轨道板预制质量控制施工工法CRTSⅢ型板式无砟轨道先张法预应力混凝土轨道板预制质量控制施工工法一、前言CRTSⅢ型板式无砟轨道先张法预应力混凝土轨道板预制质量控制施工工法是一种先进的施工工法，通过预应力混凝土轨道板的预制和施工，实现了轨道板的工厂制造和现场组装，大大提高了轨道板的施工效率和质量。
二、工法特点该工法具有以下特点：1. 先张法预应力混凝土轨道板的预制：将预应力钢筋和混凝土一并浇筑成轨道板，提前在工厂进行制作，保证了轨道板的质量和稳定性。
2. 板式无砟轨道的使用：将预制好的轨道板组装在现场，无需传统的石枕和轨道床，方便快捷。
3. 具有良好的承载力和稳定性：先张法预应力混凝土轨道板具有较高的抗弯强度和抗沉降性能，能够适应高速、大负荷的铁路运营要求。
4. 工期短、施工效率高：轨道板的预制和组装使得工期大大缩短，可快速投入使用。
三、适应范围该工法适用于城市轨道交通、高铁、铁路干线和次干线等土建工程中的路基筑建、桥梁和隧道施工。
四、工艺原理采用CRTSⅢ型板式无砟轨道先张法预应力混凝土轨道板预制质量控制施工工法是基于以下技术原理：1. 轨道板预制工艺：通过先张法预应力技术在工厂内对混凝土轨道板进行预制，采取整体浇筑和张拉预应力钢筋的方法，保证轨道板的质量和强度。
2. 轨道板组装工艺：现场将预制的轨道板组装在预先安装好的支撑结构上，形成连续的轨道路基。
3. 轨道板固定工艺：采用预先设计好的固定装置，使轨道板与支撑结构牢固连接，形成稳定的轨道路基。
五、施工工艺 1. 轨道板预制： a. 搭建工厂制作场所，准备模板和预应力钢筋。
b. 按照设计要求进行混凝土浇筑，同时进行预应力钢筋的张拉和固定。
c. 进行养护和验收，确保轨道板质量合格。
2. 轨道板组装： a. 现场准备好支撑结构，在平顶车或起重机的帮助下将轨道板进行吊装和拼接。
b. 采用螺栓和焊接等方式将轨道板与支撑结构连接固定，并进行调整，确保轨道板的水平度和平整度。

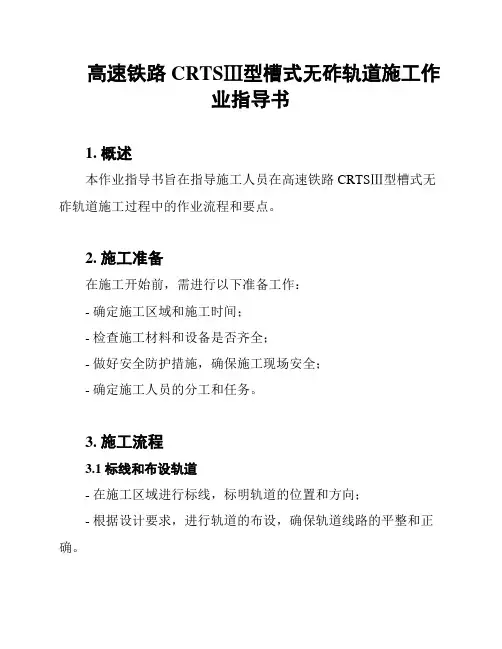

高速铁路CRTSⅢ型槽式无砟轨道施工作业指导书1. 概述本作业指导书旨在指导施工人员在高速铁路CRTSⅢ型槽式无砟轨道施工过程中的作业流程和要点。
2. 施工准备在施工开始前，需进行以下准备工作：- 确定施工区域和施工时间；- 检查施工材料和设备是否齐全；- 做好安全防护措施，确保施工现场安全；- 确定施工人员的分工和任务。
3. 施工流程3.1 标线和布设轨道- 在施工区域进行标线，标明轨道的位置和方向；- 根据设计要求，进行轨道的布设，确保轨道线路的平整和正确。
3.2 安装导轨和固定装置- 根据设计要求，安装导轨和固定装置，确保轨道的牢固性和稳定性；- 进行导轨和固定装置的调整和检查，确保无砟轨道的平整度和垂直度。
3.3 安装轨道衬垫和接触网支柱- 安装轨道衬垫，确保轨道底部的支撑和减震；- 安装接触网支柱，确保接触网的稳定和安全。
3.4 无砟轨道试验和调整- 对安装好的无砟轨道进行试验和调整，确保轨道的平整度和平稳性；- 针对试验结果进行必要的调整和修正，确保轨道的使用性能符合要求。
4. 施工注意事项- 在施工期间，必须严格按照设计要求和施工规范进行操作；- 施工人员必须佩戴相关的防护装备，并遵守安全操作规程；- 如有紧急情况或不明确的问题，及时向负责人汇报。
5. 施工验收结束施工后，需进行施工验收，确保施工质量和安全达到设计要求和规范要求。
以上为高速铁路CRTSⅢ型槽式无砟轨道施工作业指导书的概述和主要内容，详情可参考相关施工规范和设计要求。
在施工过程中，务必注重安全和质量，确保施工的顺利进行。
CRTSIII型轨道板精调CRTSIII型轨道板精调总结（采用曲线要素）一、概述CRTSIII型板式无砟轨道是我国具有完全自主知识产权的板式无砟轨道体系，其无咋轨道的施工流程轨道板精调施工特点与其它板式无砟轨道有极大的区别，因此，国内外还没有现成的轨道板制造、施工工艺、精调配套设备、质量评估体系适合于CRTSIII型板式无砟轨道。
南方高铁自主创新、自主研发出适合于CRTSIII型板式无砟轨道的全套施工测量的系统解决方案。
CRTSIII型轨道板的主要特点：带挡肩的双向预应力结构的单元轨道板，采用自密室混凝土底座板支撑，轨道板上有门型钢精与底座的自密室混凝土浇筑连接在一起；底座板采用凹槽或凸台进行轨道板限位，一般采用WJ-8(C)扣件；WJ-7与WJ8扣件对比：WJ-7:横向调整量大，无成本。
WJ-8:横向调整量小，成本较高。
CRTSIII型板结构图（路基）：CRTSIII型板结构图（桥梁）：CRTSIII型板结构设计图：CRTSIII型轨道板：成灌铁路彭州支线客运专线的CRTSIII型板式无砟轨道还具有以下特点：1、是时速200公里/小时的高速CRTSIII型板式无砟轨道；2、底座板底全部采用凹槽进行轨道板限位；3、桥梁地段均采用单元板方式，无纵联，受力主要靠底座混凝土定位台受力；4、对应于每块轨道板的底座设置横向伸缩缝，伸缩缝位置与每块轨道板前后边缘对齐断开，如图所示：5、成灌铁路彭州支线客运专线CRTSIII型轨道板主要类型：P5350Q、P4856Q。
其中：5350：标准版类型，桥梁上使用，轨道板长宽高为5350mm*2500mm*190mm，8对承轨台。
4856:配板型，在桥梁段使用，轨道板长宽高为4856mm*2500*190mm，8对承轨台。
:6、轨道板精调位置为每块轨道板起吊位置共有四个，分别位于轨道板左右两侧，约前后第2个承轨台位置，如图所示。
7、曲线地段的轨道板:在承轨台上预留出平面和高程的空间曲线。
CRTSⅢ型板式无砟轨道先导段精调施工技术交底1、适用范围适用于中铁十四局鲁南高速铁路LQTJ-1标段CRTSⅢ型板式无砟轨道板精调施工。
2、作业准备全站仪应具有自动目标搜索、自动照准、自动观测、自动记录功能，其标称精度应满足：方向测量中误差不大于±1″，测距中误差不大于±1mm+2ppm。
全站仪须经过专门检定机构的检定，并处于检定证书的有效期内，在进行轨道板精调测量前，应进行气压温度改正，温度计读数精确至0.5℃，气压计读数精确至0.5hPa。
2.1 准备工作技术准备：对精调测量人员及调板人员进行专项培训，使其熟悉作业程序及操作要点；精调前对所需的轨道板精调数据进行换手复核，确保数据的正确无误；应对精调段CPⅢ网进行复测检核，并经铁三院测量咨询评估项目部CPⅢ控制网评估合格，确认无误后开始精调施工；精调施工前对精调测量系统进行相关的调试检校，确保测量系统正常工作。
3、技术要求3.1 测量要求⑴CRTSⅢ型板式无砟轨道在轨道板施工完成后，直接安装扣件及钢轨，为了保证线路的高平顺性，要求轨道板的定位精度非常高，严格按照相关规范、要求调整定位，减少后期扣件的调整量。
⑵轨道板精调前，应对底座板进行高程检测，确保底座板高程误差在 0～-10mm 范围内，如不满足应在粗铺前进行处理。
⑶精调施工前需要对各仪器设备进行检查调试，保证其正常运行。
⑷轨道板精调应以 CPⅢ点为依据，全站仪自由设站应符合高速铁路测量相关标准的规定；精调前，对 CPⅢ点进行检查。
3.2 精调过程3.2.1标架检校：精调系统在上线使用前一定要进行标架检校。
硬件常数(如：棱镜高等)、标架四脚平整度要进行检核和调整，再将相关常数录入到程序中。
在使用过程中，如发现数据不符需重复检校。
3.2.2 架设全站仪和定向棱镜每块轨道板上使用测量系统的作业步骤如下：架设全站仪，将6个测量标架安放在待调轨道板上，开启无线电装置，建立全站仪与电脑系统间联系，对全站仪进行初始定向和精调软件数据初始化。
高速铁路CRTSⅢ型板式无砟轨道智能精调施工工法高速铁路CRTSⅢ型板式无砟轨道智能精调施工工法一、前言高速铁路是现代交通运输领域的重要组成部分，它的发展对于国际贸易和人员流动都有着重要的推动作用。
而作为高速铁路的基础设施之一，轨道的施工质量直接影响到列车的运行安全和乘客的舒适度。
为了提高轨道施工的质量和效率，高速铁路CRTSⅢ型板式无砟轨道智能精调施工工法应运而生。
本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及相关的工程实例。
二、工法特点高速铁路CRTSⅢ型板式无砟轨道智能精调施工工法具有以下几个特点：1. 高精度：该工法采用了先进的激光测量技术和精确的控制系统，能够实现轨道的高精度定位。
2. 高效率：该工法使用了先进的施工设备和自动化工艺，能够提高施工效率，缩短施工周期。
3. 环保节能：该工法采用了无砟轨道技术，减少了使用传统轨道所需的大量砟石，降低了对环境的影响。
4. 维护成本低：该工法采用了优质的轨道材料和结构设计，提高了轨道的使用寿命，降低了维护成本。
三、适应范围高速铁路CRTSⅢ型板式无砟轨道智能精调施工工法适用于各类高速铁路线路的轨道施工，包括新建线路、重建线路以及提速改造工程。
四、工艺原理高速铁路CRTSⅢ型板式无砟轨道智能精调施工工法的核心是将施工工法与实际工程相结合，通过采取一系列的技术措施来实现高精度的施工。
具体来说，首先在施工前，需要对施工区域进行详细的测量和规划，在地面上设置基准点和参考线。
然后，根据设计要求进行坑槽开挖和基础处理工作。
接下来，通过布置线路档案信息，确定轨道的位置和高度。
施工过程中，通过使用先进的激光测量仪器对轨道进行精确的定位和计算，得出各个测点的坐标和高程信息。
然后，使用自动化施工设备进行轨道的铺设和调整，确保轨道的平整度和弧度满足设计要求。
最后，通过精密调整和测试，保证轨道的位置和高度的精度。

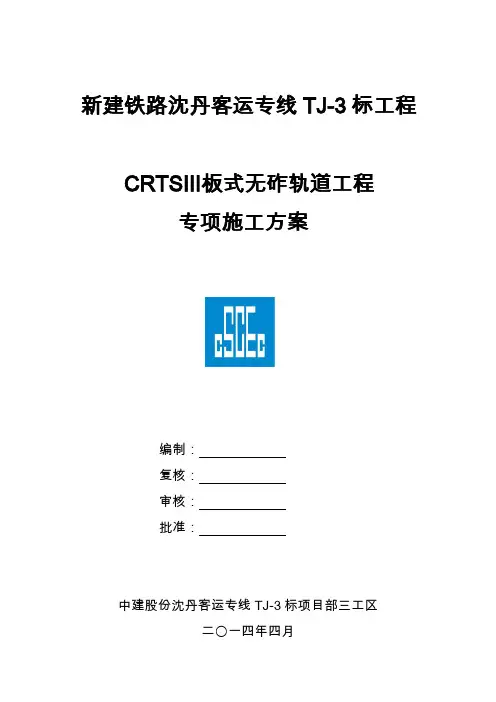

新建铁路沈丹客运专线TJ-3标工程CRTSⅢ板式无砟轨道工程专项施工方案编制：复核：审核：批准：中建股份沈丹客运专线TJ-3标项目部三工区二〇一四年四月目录一、编制依据............................................................................................................... - 1 -二、工程概况............................................................................................................... - 2 -2.1 工程概况........................................................................................................ - 2 -2.2底座板布置及结构尺寸................................................................................. - 2 -2.3曲线地段超高设置........................................................................................ - 5 -2.4施工条件........................................................................................................ - 7 -2.4.1自然气候条件............................................................................................ - 7 -2.4.2交通运输条件............................................................................................ - 7 -2.4.3工区沿线可用材料资源............................................................................ - 8 -2.4.4水、电、燃料可用资源情况.................................................................... - 8 -2.4.5通信............................................................................................................ - 8 -三、施工计划安排....................................................................................................... - 8 -3.1工期安排........................................................................................................ - 8 -3.1.1单元评估计划............................................................................................ - 8 -3.1.2施工计划.................................................................................................... - 8 -四、施工前期准备....................................................................................................... - 9 -4.1技术准备........................................................................................................ - 9 -4.1.1技术培训.................................................................................................... - 9 -4.1.2线下工程验收及交接................................................................................ - 9 -五、轨道板施工......................................................................................................... - 12 -5.5钢筋焊网安装及钢筋加工、绑扎............................................................... - 18 -5.6立模............................................................................................................... - 20 -5.7底座混凝土施工........................................................................................... - 21 -5.8混凝土拆模及养护....................................................................................... - 23 -5.9隔离层和弹性垫层施工............................................................................... - 24 -5.10自密实混凝土钢筋焊接网安装 ................................................................ - 25 -5.11轨道板存放 ................................................................................................ - 26 -5.12轨道板铺设 ................................................................................................ - 29 -5.13轨道板防上浮和偏移设备安装 ................................................................ - 31 -5.14自密实混凝土层施工................................................................................ - 31 -六、劳动力计划......................................................................................................... - 33 -七、各项保障措施................................................................................................... - 33 -7.1工期保证措施............................................................................................... - 33 -7.2 质量保证措施.............................................................................................. - 34 -7.3安全保证措施............................................................................................... - 37 -八、环境保护和文明施工目标及措施..................................................................... - 38 -8.1环境保护目标............................................................................................... - 38 -8.2环境保护措施............................................................................................... - 38 -8.3文明施工目标............................................................................................... - 38 -8.4文明施工措施............................................................................................... - 39 -一、编制依据表1-1 执行的相关文件、规范规程及技术标准本工程相关技术图纸资料见表1-2。
无砟轨道精调作业1.基本要求(1)精调标准1)静态几何尺寸同轨道精调作业设计静态允许偏差。
2) 结构标准①钢轨钢轨硬弯1m内的矢度不大于0.2mm，钢轨母材轨顶面凹凸或马鞍型磨耗不大于0.2mm，不得出现波浪型磨耗。
②焊缝全面调查钢轨所有焊缝（含厂焊、接触焊和现场焊，胶接绝缘接头比照焊缝标准执行），并建立台帐，焊缝的验收，建议除一米平直尺外，还要采用双轨波磨小车，该问题需要和公司进一步沟通对接。
经打磨后的钢轨焊缝平直度1m范围内：轨顶面控制在0.2～0.4mm以内，钢轨内侧作用边控制在-0.2～0mm以内，轨底控制在0～0.5mm以内。
对经整治后轨顶面仍有下凹、上拱度超过0.3mm、作用边有支咀的焊缝，原则上必须由施工单位切割重焊。
③联结零件钢轨扣件齐全，组合正确，作用良好。
弹条“三点”密靠，间隙不大于0.5mm，且扭矩为符合相关安装标准。
④道岔尖轨、可动心轨竖切部分均匀密贴；顶铁与轨腰的间隙不大于0.5mm；框架尺寸控制在2～－1mm的范围内；心轨实际尖端至翼轨趾端的距离（简称尖趾距离），误差不得为负；尖轨、心轨轨底与台板离缝不大于0.5mm，且不得连续；道岔的轨距、方向、水平高低、扭曲控制标准与线路相同；支距控制的前提是必须确保方向和轨距的达标，导曲线下股不得高于上股；岔枕间隔误差不大于5mm；道岔扣件的螺栓扭矩应为120～150Nm；固定弹性基板的螺栓扭矩应为300～330Nm。
3）作业标准第1页①扣件安装前承轨台必须清扫干净，WJ-8C扣件绝缘轨距块安装时，将弹条紧靠后侧、扣压端尽可能压在绝缘轨距块中部，扭力矩控制在160N.M，弹条中部与轨距块离缝≯0.5mm,也不宜接触。
②高程调整作业时轨下微调垫板都应放置在轨下胶垫与铁垫板间，原则上最多放置不能超过2块，并将最薄的轨下微调垫板放在下面，放入轨下微调垫板总厚度不应超过6mm，超过6mm时应使用铁垫板下调高垫板调整，当调高量大于15mm时应更换成S3型螺旋道钉。

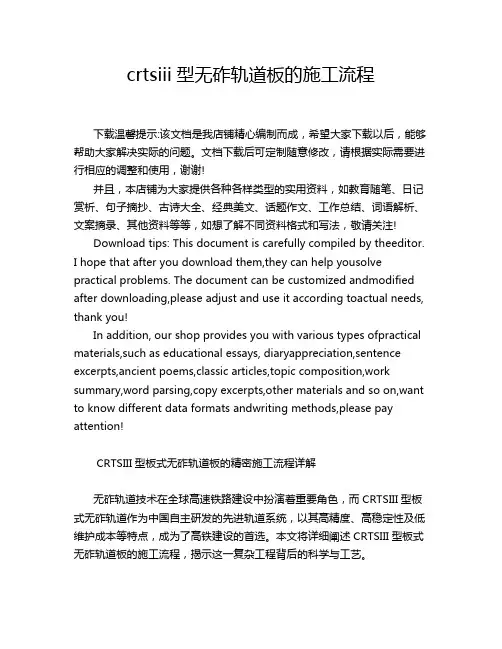

crtsiii型无砟轨道板的施工流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!CRTSIII型板式无砟轨道板的精密施工流程详解无砟轨道技术在全球高速铁路建设中扮演着重要角色，而CRTSIII型板式无砟轨道作为中国自主研发的先进轨道系统，以其高精度、高稳定性及低维护成本等特点，成为了高铁建设的首选。
目录1、编制依据和范围 (1)1.1 编制依据 (1)1.2 编制范围 (1)2、工程概况 (2)2。
1 概况 (2)2.2 施工条件 (2)2。
2.1气象特征 (2)2。
2。
2交通条件 (2)2。
3 无砟轨道板结构形式 (2)2。
4 主要工程数量及材料用量 (3)2.4。
1轨道板主要工程数量 (3)2。
4。
2主要材料数量 (3)3、总体施工安排 ...................................................................................... 错误!未定义书签。
3。
1 施工组织机构及施工任务划分 (3)3.1.1 施工组织机构 (3)3。
1。
2 施工任务的划分 (4)3.1。
3 总体进度计划 (4)3.1.4 主要临时工程 (4)3。
1。
5 施工供水、供电 (5)4、总体施工方案及主要项目施工工艺 (5)4。
1 总体施工方案 (5)4。
1。
1 底座、自密实砼 (5)4.1。
2 轨道板铺设 (5)4。
2 主要项目施工工艺 (5)4。
2。
1 施工准备 (5)4.2。
2 桥梁底座板施工 (11)4。
2。
3 轨道板粗铺 (13)4.2。
4 轨道板精调 (15)4。
2。
5 自密实混凝土施工 (17)5、质量目标、质量保证体系及措施 (20)5。
1 质量目标 (20)5。
2 质量保证体系 (20)5。
3 质量保证措施 (21)5.3。
1 组织措施 (21)5。
3。
2 管理措施 (21)5。
3。
3 经济措施 (22)5。
3.4 技术措施 (22)5。
4 竣工验收质量保证措施 (23)6、安全目标、安全保证体系及措施 (23)6。
1 安全保证体系及组织机构 (23)6.1。
1 安全保证体系 (23)6。
1.2 安全组织机构 (24)6。
2 安全保证措施 (25)6。
2。
1 安全管理制度 (25)6.2。
2安全施工管理措施 (26)6.2。

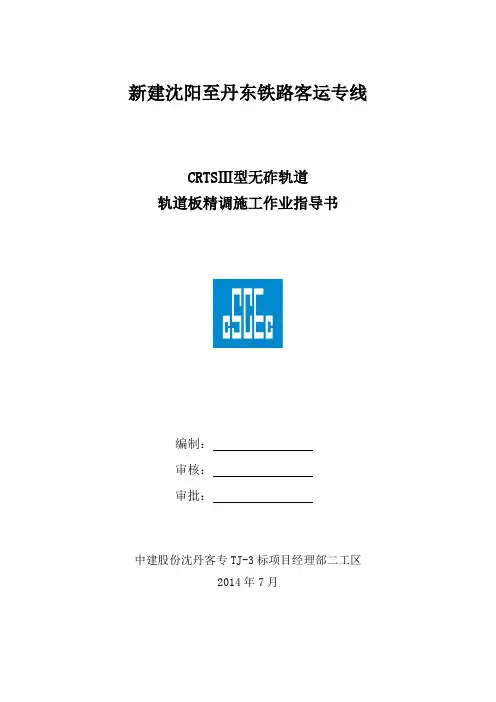

新建沈阳至丹东铁路客运专线CRTSⅢ型无砟轨道轨道板精调施工作业指导书编制：审核：审批：中建股份沈丹客专TJ-3标项目经理部二工区2014年7月目录1.适用范围 (1)2.技术依据 (1)3.技术方案 (1)4.人员培训与仪器设备 (2)5.施工工艺 (3)6.误差来源和处理方案 (14)7.轨道板复测 (14)8.资料整理 (15)CRTSⅢ型板式无砟轨道轨道板精调1．适用范围适用于中建股份沈丹客专铁路TJ-3标二工区CRTSⅢ型板无砟轨道板精调作业施工。
2．技术依据2.1《高速铁路测量规范》（TB10601-2009）2.2《客运专线铁路无碴轨道铺设条件评估技术指南》（铁建设[2006]158 号）2.3《关于进一步规范铁路工程测量控制网管理工作的通知》（铁建设〔2009〕20 号）2.4《关于进一步加强客运专线建设质量管理的指导意见》（铁建设〔2008〕246 号）2.5《高速铁路无砟轨道工程施工精调作业指南》（铁建设函［2009］674 号）3.技术方案3.1采用CPIII设站并用工装标架进行精调的方案利用全站仪在CPIII网内进行自由设站，测量安置在轨道板上的棱镜，然后通过软件计算偏差值，对轨道板进行调整，直至合格。
该方案利用轨道板上的螺栓孔，制作专用的工装标架，标架的固定支点放置在螺栓孔中。
高程控制以轨道板的钢轨扣件底面为基准。
该方案的优点是：省去了测量轨道基准点的工序，直接利用CPIII对轨道板进行调整。
3.2测量理论基础此种方案以线路两侧CPIII控制网作为测量基础。
CPIII网作为我国铁路建设的最为重要的施工和维护控制网，经过多年的实践检验，证明该控制网有良好的点间精度，相邻两个CPIII点可以达到平面1mm、高程是0.5mm的误差。
在该网下测量线路，能确保线路测量的连续性，相比传统的导线网有着不可比拟的优势。
轨检小车在高速铁路中的测量就是采用了这种控制网。
全站仪在CPIII控制网内做八点的自由设站，可以得到相对于控制网1mm 的精度，即在该网先后设站，在该控制网内连续两个设站的相对误差会在2mm 以内，与CRTSⅡ型板的测量中两个控制点相对限差一致。
CRTSⅢ型无砟轨道板精测精调施工工法CRTSⅢ型无砟轨道板精测精调施工工法一、前言随着城市轨道交通系统的不断发展，无砟轨道板作为一种新兴的轨道铺设工法，得到了广泛的应用和推广。
为了提高轨道的平整度和精度，提升轨道的承载力和使用寿命，CRTSⅢ型无砟轨道板精测精调施工工法应运而生。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点CRTSⅢ型无砟轨道板精测精调施工工法具有以下几个特点：1. 精确性高：该工法利用先进的测量设备和精准的施工工艺，能够确保轨道的平整度和精度达到设计要求。
2. 施工效率高：采用机械化作业和优化的施工流程，大大提高了施工的效率，缩短了工期。
3. 工艺先进：采用优秀的材料和工艺，具有良好的抗压性能和耐久性，能够满足长期运营的需求。
三、适应范围CRTSⅢ型无砟轨道板精测精调施工工法适用于地铁、高铁、城市轻轨等城市轨道交通系统的轨道施工工程，尤其适用于要求轨道平整度和精度较高的线路。
四、工艺原理1. 施工工法与实际工程之间的联系：通过对实际工程的测量和分析，确定具体的施工方案和工艺流程。
2. 采取的技术措施：包括设置控制线、进行基础处理、铺设无砟轨道板、进行精确测量和调整等，确保轨道的平整度和精度达到设计要求。
五、施工工艺1. 设置控制线：根据设计要求，在轨道两侧设置控制线，确定轨道的位置和高度。
2. 进行基础处理：清理轨道底床，进行必要的修整和加固，确保基础的平整度和稳定性。
3. 铺设无砟轨道板：根据施工图纸和工程要求，将无砟轨道板顺序铺设在基础上，并进行固定和连接。
4. 精确测量和调整：采用精确的测量设备和技术手段，对轨道板进行测量，并根据测量结果进行调整，确保轨道的平整度和精度达到设计要求。
六、劳动组织根据具体的施工规模和工期要求，合理调配施工人员和技术人员，确保施工工序的顺利进行和施工质量的控制。
CRTSⅢ型板式无砟轨道轨道板精调施工作业指导书
╳╳╳╳
2014年3月
目录
1适用范围 (2)
2技术依据 (2)
3工作内容 (3)
4 人员培训与仪器设备 (3)
5轨道板精确定位 (3)
6 轨道板复测 (5)
7资料整理 (6)
11 轨道板精调作业指导书
1适用范围
本作业指导书适用于╳╳╳╳专线CRTSⅢ型无砟轨道轨道板精调作业。
2技术依据
1、《高速铁路测量规范》（TB10601-2009）；
2、《客运专线铁路无碴轨道铺设条件评估技术指南》（铁建设[2006]
158 号）；
3、《关于进一步规范铁路工程测量控制网管理工作的通知》（铁建设〔2009〕20 号）
4、《关于进一步加强客运专线建设质量管理的指导意见》（铁建设〔2008〕246 号）
5、《高速铁路无砟轨道工程施工精调作业指南》（铁建设函［2009］
674 号）
3工作内容
1、轨道板精确定位；
2、轨道板铺设精度检测。
4 人员培训与仪器设备
4.1 人员培训及管理制度
技术人员在作业前应参加城际公司组织的培训。
施工单位项目部应在作业前组织进行实测培训和技术交底。
无砟轨道精调测量必须建立专项管理制度，分三级专人管理，要明确各级责任分工、作业要求。
按项目经理部测量协调人、项目工区测量协调人、作业班组三级组织管理。
测量数据的计算和管理是轨道板调整施工中的一个关键。
4.2 仪器设备
全站仪应具有自动目标搜索、自动照准、自动观测、自动记录功能，其标称精度应满足：方向测量中误差不大于±1″，测距中误差不大于±1mm+2ppm。
全站仪需架设在带有可调螺旋的强制对中三角架上，该三角架需出厂前精密标定其高度。
温度计读数精确至0.5℃，气压计读数精确至0.5hPa。
全站仪须经过法定检定机构的检定，并处于检定证书的有效期内，在进行距离或坐标测量时，应进行气象改正。
5轨道板精确定位
5.1 测量要求
CRTSⅢ型板式无砟轨道在轨道板施工完成后，直接安装扣件及钢轨，为了保证线路的高平顺性，要求轨道板的定位精度非常高，减少后期扣件的调整量。
5.2精调过程
1.标架检校：精调系统在上线使用前一定要进行标架检校。
硬件常数(强制对中三角架高度，棱镜高等)、标架四脚平整度要进行检核和调整，再将相关常数录入到程序中。
在使用过程中，如发现数据不符需重复检校。
2.架设全站仪和定向棱镜
每块轨道板上使用测量系统的作业步骤如下：
设站和定向的已知坐标需要事先输入备用。
全站仪的定向在利用轨道基准点作为定向点观测后，还必须参考前一块已铺设好的轨道板上的最后一个支点，
以消除搭接误差。
如果基准网有超常误差，比如因承轨台的变形引起高度上的变化，必须将误差改正后测量，使得轨道板之间的连接，有很高的相对精度。
3 标架安放——放置在轨道板2#、7#承轨台上。
图1 标架放置示意图
4 启动轨道板精调软件测量，根据偏差值调板。
第一步，调整未调板的搭接端，将当前待调整板和已调整好的板大体一致，可以借助一些辅助装置进行，加快调板速度。
第二步，精调软件指挥全站仪观测放置在轨道板的2#、7#承轨台标架上的棱镜，根据测得的坐标值计算出实测值和理论值之间的偏差值进行精确调整。
当调整完成后进行完整的重复测量，当偏差值符合限差要求时轨道板调整完成，保存精调成果，转入下一轨道板的调整，重复以上工作。
5.注意事项：精调前再次检查粗铺精度，对明显偏差的轨道板，先调整到一定精度范围内，再进行测量调整；对变形轨道板的处理。
工期允许的情况下，采用调整支点，使变形恢复；精调后安装压紧装置，场地要显著标识，配置跨线通道，禁止踩踏已精调轨道板；调整过程中，测量人员一定要特别注意过渡段（两作业面之间的搭接，搭接距离一般控制在100米左右），确保线形平顺。
5.3精度指标
精调作业各项精度指标需满足下表要求
表1 轨道板精调精度指标
6 轨道板复测
6.1 CRTSⅢ型轨道板复测系统组成
1测量部分
所采用的测量仪器精度标准需符合本指导书4.2 仪器设备的精度要求
2专用标架
专用精调标架可采用螺孔定位和钳口定位两种定位方式，不管采用哪种方式都应确保还原轨道板设计参数，保证测量的精度和客运专线全线测量的一致性。
配置小棱镜需确保数据可靠性。
各种数据线，需采用LEMO优质接插。
3 检测软件
轨道板平顺性检测应需采用专门的CRTSⅢ型板式无砟轨道平顺性检测软件进行
6.2轨道板复测方法
CRTSⅢ型轨道板铺设精度检测可采用CPⅢ自由测站和轨道基准点强制对中两种方法。
现以钳口标架为例介绍利用CPⅢ控制网检测作业步骤
1全站仪在CPⅢ网内进行自由设站，一般采用不少于6个观测点，测站精度一般不小于0.5mm；
2 使用标准标架对轨道板上的4个支撑点进行数据采集，具体采集方法为一站测量大约6-7块板（40左右米为宜）每一测站的板看作一个整体，先用标准标架的触及端密贴轨道板的外钳口由远及近或者由近及远的方法测量，然后再用标准标架的触及端密贴轨道板的外钳口由近及远或者由远及近的方法测量，路线为U字型；
（在
3 在换站测量的时候要搭接上一测站的1-2块板。
以减少测站间的误差。
换站的时候最好测量搭接区轨道板坐标和上一站所测坐标进行比较，如相差较大则检查测站精度，进行重新设站）；
4 数据导出，并进行分析。
利用轨道基准控制网检测作业步骤：
全站仪在一个轨道基准点上设站然后后视另一个轨道基准点定向。
以后步骤同利用CPⅢ控制网检测方法。
6.3 数据处理及分析
CRTSⅢ型轨道板轨道板铺设精度检测数据处理与分析应采用专用的检测系统进行。
7资料整理
测量完成后应提交以下资料：轨道板精调技术设计书；轨道板精调成果报告，包含内容：技术总结、轨道基准点三维坐标、轨道板精调工程文件、轨道板铺设精度检测工程文件、轨道板精调成果文件、轨道板铺设精度检测成果文件；轨道板精调成果；在测量完成之后，应该对测量成果进行整理，并报监理审核之后执行。
