显示器基础知识(精选)

LED显示屏基础知识一、LED显示屏基础知识发光强度：光源在给定方向的元立体角内发出的光通量与该立体角之比，称为光源在该方向的发光强度。

发光强度的常用单位是坎德拉，用CD表示。

亮度：发光表面上某元面积在指定方向的发光强度与该面积在垂直于指定方向上的投影面积之比，称为该面积在指定方向的亮度。

亮度的单位是尼特，用nit表示。

1nit=1cd/m2 (法线) 另外，1熙提=104尼特。

伽玛校正：人眼对光源发光亮度强弱变化的反应是非线性的，特别是高亮度区域，人眼对亮度的变化反应趋于饱和。

为了使人眼对亮度变化的感觉是线性的，对发光亮度给予补偿。

对比度：显示屏上最高亮度和最低亮度之差。

灰度级：对比度均匀分成若干等份，每一等份的亮度称为一个灰度级。

照度：投射到某元面积的光通量与该元面积之比，称为该元面积上的照度，表示该面积被光照明的程度。

单位是勒克司，用LUX表示。

1.1 LED的特点LED是发光二极管（Light Emitting Diode）的简称，是光电领域中运用极为广泛的发光器件，其基本结构是一个PN结。

当LED施加正向电压时，多数载流子的扩散运动加强，它们在空间电荷区复合时释放出的能量大部分转换为光能。

LED常用的材料是砷化镓、磷化镓等半导体，不同的制造材料在通以一定电流的情况下可发出红、绿、黄、蓝等颜色的光。

LED是一个电流器件，电流越大，亮度越高，但亮度与电流不完全是线性关系。

一般的发光二极管的静态工作电流达到20mA时就能达到正常的发光亮度。

LED显示屏的工作方式一般动态扫描的，LED的亮度变化通常是控制其点亮的时间来实现。

LED的最大脉冲驱动电流为标准直流的2.5～10倍，一般取3～4。

LED的参数：●最大正向直流工作电流IFM；● 脉冲正向电流IFP；（脉宽10ms，占空比1/10）●反向击穿电压VR；● 功耗PD；●正向电压UF；●反向电流IR；●亮度IV；●峰值波长λP；●水平视角2θ1/2；●垂直视角2θ1/2；●工作环境温度TOPT；LED具有下列特点：● 亮度高，目前户外单灯的亮度已达6000mcd;●功耗低，具有较高的电光转换效率；●寿命长，一般可达10万小时；●响应速度快，ns级，无余辉；●无辐射，无噪音；●耐冲击,性能稳定;●低电压小电流驱动，易于与计算机接口；1.2 LED显示屏的基本构成以视屏为例，一般的LED显示屏由计算机、控制系统、通讯电缆、屏体构成。

1、什么是像素？LED显示屏的最小发光像素，同普通电脑显示器中说的“像素”含义相同；2、什么是像素距(点间距) ？由一个像素点中心到另一个像素点中心的距离；3、什么是LED显示模块？由若干个显示像素组成的，结构上独立、能组成LED显示屏的最小单元。

4、什么是DIP?DIP是Double In-line Package 的缩写，直插式组装；5、什么是SMT?什么是SMD?SMT就是表面组装技术（Surface Mounted Technology的缩写），是目前电子组装行业里最流行的一种技术和工艺；SMD是表面组装器件（Surface mounted device 的缩写）；6、什么是LED显示模组？由电路及安装结构确定的、具有显示功能、能通过简单拼装实现显示屏功能的基本单元；7、什么是LED显示屏？通过一定的控制方式，由LED器件阵列组成的显示屏幕；8、什么是插灯模组？优点和缺点是什么？是指DIP封装的灯将灯脚穿过PCB板，通过焊接将锡灌满在灯孔内，由这种工艺做成的模组就是插灯模组；优点是视角大，亮度高，散热好；缺点是像素密度小；9、什么是表贴模组？优点和缺点是什么？表贴也叫做SMT，将SMT封装的灯通过焊接工艺焊接在PCB板的表面，灯脚不用穿过PCB板，由这种工艺做成的模组叫做表贴模组；优点是：视角大,显示图象柔和，像素密度大，适合室内观看；缺点是亮度不够高，灯管自身散热不够好；10、什么是双基色，全彩显示屏？通过不同颜色的发光二极管能够组成不同的显示屏，双基色是由红、绿或黄绿两种颜色组成；全彩是由红色、纯绿、纯蓝三种不同颜色组成；11、什么是发光亮度？LED显示屏单位面积所发出的光强度，单位是cd/㎡，简单说就是一平方米显示屏发出的光强度；12、什么是亮度等级？整屏亮度在最低到最高亮度之间的手动或自动调节的级数；13、什么是灰度等级？在同一亮度等级下，显示屏从最暗到最亮之间的技术处理级数；14、什么是最大亮度？在一定的环境照度下，LED显示屏个基色在最大亮度和最大灰度等级时；15、什么是PCB？PCB是（Printed Circuit Board的缩写）印刷电路板；16、什么是白平衡？什么是白平衡调节？我们所说的白平衡，就是指白色的平衡，即R、G、B三种颜色的亮度3：6：1比例的平衡；R、G、B三种颜色的亮度比例及白色坐标的调节，称为白平衡调节；17、什么是对比度？在一定的环境照度下，LED显示屏最大亮度和背景亮度的比值；18、什么是色温？光源发射光的颜色与黑体在某一温度下辐射光色相同时，黑体的温度称为该光源的色温。

LCD基础知识及制造工艺流程介绍LCD（液晶显示器）是一种运用液晶技术显示图像的平面显示设备。

它由一系列的液晶层、玻璃基板、导线及亮度调节膜等组成，能够实现高清晰度和低功耗的图像显示。

下面将介绍LCD的基础知识以及制造工艺流程。

一、LCD的基础知识1.液晶层：液晶是一种类似于液体的物质，具有一定的流动性。

液晶分为向列型液晶和向量型液晶两种。

其中，向列型液晶具有电流传输性能，可用于显示器制造。

液晶层通常由两块玻璃基板夹层组成。

2.基板：LCD的基板通常由玻璃或塑料材料制成。

它是液晶显示器的结构支撑物，上面附着有液晶材料，起到固定液晶和导线的作用。

3.导线：液晶显示器中的导线用于传输电信号，驱动液晶层完成图像的显示。

导线通常由透明导电材料（如铟锡氧化物）制成，通过在基板上形成通道和窗口的方法实现。

4.亮度调节膜：亮度调节膜用于控制液晶层的透光度，实现图像亮度的调节。

它通常由聚合物、薄膜材料或金属制成。

二、LCD的制造工艺流程1.基板生产：使用特制的玻璃或塑料材料制造基板，通过磨削、抛光和清洗等步骤形成平整的表面。

2.导线制作：将透明导电材料（如铟锡氧化物）涂布在基板上，然后通过光刻技术制作出导线的图案。

这包括涂覆光刻胶、曝光、显影和洗涤等步骤。

3.形成储存电容：在导线制作完成后，在基板上制作出储存电容的结构。

这通常通过在导线上涂覆并定位特定的电介质材料，然后用导线封装住这种材料。

4.液晶层制作：将液晶材料涂布在基板上，并进行取向处理。

液晶材料的涂布可以通过刮板涂布或滚涂等方法完成。

5.封装背光模块：将背光源（通常是冷阴极荧光灯或LED）和光学片封装在一起，形成背光模块。

6.封装前端制程：在液晶层基板中制造出色彩滤光片、液晶层与色彩滤光板的层间空气封闭结构，同时加工出液晶层之间分隔固体极板和液晶层封装胶。

7.封装：将两块形成互相关系的液晶层基板合并在一起，使用封装剂将其密封。

8.后端制程：液晶显示器的后端制程包括模组组装、封装测试、调试和包装等步骤。

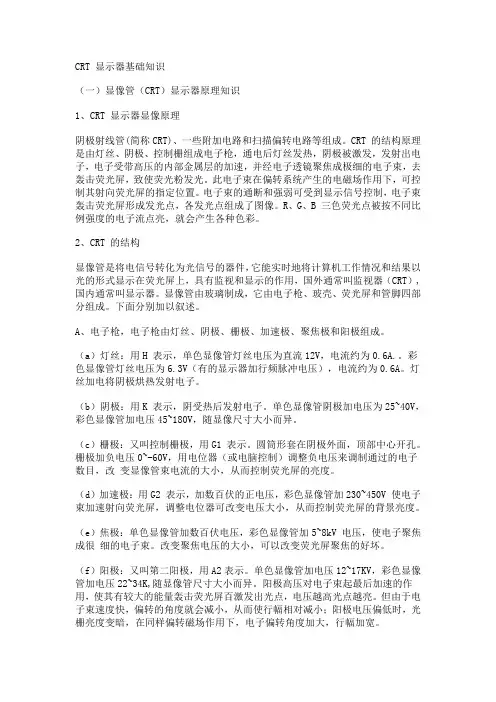

CRT 显示器基础知识（一）显像管（CRT）显示器原理知识1、CRT 显示器显像原理阴极射线管(简称CRT)、一些附加电路和扫描偏转电路等组成。

CRT 的结构原理是由灯丝、阴极、控制栅组成电子枪，通电后灯丝发热，阴极被激发，发射出电子，电子受带高压的内部金属层的加速，并经电子透镜聚焦成极细的电子束，去轰击荧光屏，致使荧光粉发光。

此电子束在偏转系统产生的电磁场作用下，可控制其射向荧光屏的指定位置。

电子束的通断和强弱可受到显示信号控制，电子束轰击荧光屏形成发光点，各发光点组成了图像。

R、G、B 三色荧光点被按不同比例强度的电子流点亮，就会产生各种色彩。

2、CRT 的结构显像管是将电信号转化为光信号的器件，它能实时地将计算机工作情况和结果以光的形式显示在荧光屏上，具有监视和显示的作用，国外通常叫监视器（CRT）,国内通常叫显示器。

显像管由玻璃制成，它由电子枪、玻壳、荧光屏和管脚四部分组成。

下面分别加以叙述。

A、电子枪，电子枪由灯丝、阴极、栅极、加速极、聚焦极和阳极组成。

（a）灯丝：用H 表示，单色显像管灯丝电压为直流12V，电流约为0.6A.。

彩色显像管灯丝电压为6.3V（有的显示器加行频脉冲电压），电流约为0.6A。

灯丝加电将阴极烘热发射电子。

（b）阴极：用K 表示，阴受热后发射电子。

单色显像管阴极加电压为25~40V，彩色显像管加电压45~180V，随显像尺寸大小而异。

（c）栅极：又叫控制栅极，用G1 表示。

圆筒形套在阴极外面，顶部中心开孔。

栅极加负电压0~-60V，用电位器（或电脑控制）调整负电压来调制通过的电子数目，改变显像管束电流的大小，从而控制荧光屏的亮度。

（d）加速极：用G2 表示，加数百伏的正电压，彩色显像管加230~450V 使电子束加速射向荧光屏，调整电位器可改变电压大小，从而控制荧光屏的背景亮度。

（e）焦极：单色显像管加数百伏电压，彩色显像管加5~8kV 电压，使电子聚焦成很细的电子束。

显⽰器基础知识共26页⽂档显⽰器相关基础知识⼀、显⽰器的定义：显⽰器是属于电脑的I/O设备，即输⼊输出设备。

它可以分为CRT、LCD等多种。

它是⼀种将⼀定的电⼦⽂件通过特定的传输设备显⽰到屏幕上再反射到⼈眼的显⽰⼯具。

⼆、显⽰器分类：CRT显⽰器、LCD显⽰器、LED显⽰器、3D显⽰器、等离⼦显⽰器1、CRT显⽰器CRT显⽰器[1]是⼀种使⽤阴极射线管（Cathode Ray Tube）的显⽰器，阴极射线管主要有五部分组成：电⼦枪（Electron Gun），偏转线圈（Deflection coils），荫罩(Shadow mask)，荧光粉层(Phosphor)及玻璃外壳。

CRT 纯平显⽰器具有可视⾓度⼤、⽆坏点、⾊彩还原度⾼、⾊度均匀、可调节的多分辨率模式、响应时间极短等LCD显⽰器难以超过的优点，⽽且现在的CRT显⽰器价格要⽐LCD显⽰器便宜不少。

按照不同的标准，CRT显⽰器可划分为不同的类型。

因CRT显⽰器现在基本已经淘汰，这⾥我们就不多讲解。

2、LCD显⽰器LCD显⽰器LCD显⽰器的⼯作原理：从液晶显⽰器的结构来看，⽆论是笔记本电脑还是桌⾯系统，采⽤的LCD显⽰屏都是由不同部分组成的分层结构。

LCD由两块玻璃板构成，厚约1mm，其间由包含有液晶材料的5µm均匀间隔隔开。

因为液晶材料本⾝并不发光，所以在显⽰屏两边都设有作为光源的灯管，⽽在液晶显⽰屏背⾯有⼀块背光板（或称匀光板）和反光膜，背光板是由荧光物质组成的可以发射光线，其作⽤主要是提供均匀的背景光源。

背光板发出的光线在穿过第⼀层偏振过滤层之后进⼊包含成千上万液晶液滴的液晶层。

液晶层中的液滴都被包含在细⼩的单元格结构中，⼀个或多个单元格构成屏幕上的⼀个像素。

在玻璃板与液晶材料之间是透明的电极，电极分为⾏和列，在⾏与列的交叉点上，通过改变电压⽽改变液晶的旋光状态，液晶材料的作⽤类似于⼀个个⼩的光阀。

在液晶材料周边是控制电路部分和驱动电路部分。

显示器基础知识干货大全外接显示器障碍的诊断方法连接显示器时，有时会遇到显示器连接失败的情况，那我们该怎么找到问题所在呢?本期视频将为大家介绍几个解决外接显示器故障的方法，一起来看看吧!检查设备有无物理损坏查看设备是否存在任何物理损坏。

确保视频端口没有被任何东西阻碍，检查接口周围是否有出现损坏或丢失什么部件;查看视频电缆两端是否有出现损坏或松动。

若您的外接显示器发现任何了物理损坏，则联系我们的技术支持人员，寻求下一步的帮助。

测试端口以及电缆使用不同类型的电缆组合测试显示器端口。

查看视频的接入端口，并使用不同的电缆进行连接尝试。

若是台式机，则显卡可能只支持部分端口组合以及视频电缆。

若要查看更多详细信息，可以参考显卡用户手册。

为显示器运行自检操作确认显示器是否能通过自检。

移除接入显示器中的所有电缆大概10s左右，然后重新连接好。

通常这时候，会看到屏幕出现L(无信号)的信息。

若显示器无法感应视频信号，并且能够正常使用，会看到一个漂浮的小窗口出现在屏幕上。

更新BIOS以及驱动程序若显示器无法通过自检，则尝试通过SupportAssist更新系统BIOS以及驱动程序。

打开SupportAssist，在主页中，找到获取驱动程序和下载，点击立即运行。

SupportAssist将会自动扫描并显示所有可供更新的程序，点击下载，接着再根据屏幕提示完成后续操作。

更新显卡驱动程序打开戴尔技术支持网站，输入服务标签，选择驱动程序和下载。

然后在类别中，选择显卡进行后续更新即可。

显示器画面发灰?还有救解决方案 ?如果你是 NVIDIA 显卡用户? 在桌面右键，选择 NVIDIA 控制面板? 点击显示菜单下的更改分辨率? 在 1.选择你想要变更的显示器中选择你的显示器? 将最下方的输出动态范围更改为完全? 更改完成。

解决方案 ?如果你是 AMD 显卡用户? 在桌面右键，选择 Radeon 设置? 点击右上角的齿轮图标，选择显示器? 找到下方的像素格式，选择带有 Full RGB 的选项? 更改完成。

TFT-LCD基础必学知识点1. TFT-LCD是什么？TFT-LCD是一种使用薄膜晶体管（TFT）作为控制元件的液晶显示技术。

液晶TFT-LCD使用各个像素点的液晶颗粒来控制光的透过与阻挡，从而实现显示功能。

2. TFT-LCD的工作原理是什么？TFT-LCD的工作原理是通过控制各个像素的液晶颗粒的存储和释放电荷来控制光的透过与阻挡。

当没有电荷通过液晶颗粒时，液晶就会阻挡光线的透过，显示为黑色；当有电荷通过液晶颗粒时，液晶就会允许光线透过，显示为亮色。

3. TFT-LCD的组成结构是什么？TFT-LCD主要由以下几个组件组成：玻璃基板、液晶层、色彩滤光器、透明导电薄膜、液晶晶体管、背光源等。

其中，玻璃基板是整个显示结构的主体，液晶层用于控制光的透过与阻挡，色彩滤光器用于产生各种颜色，透明导电薄膜用于传输电荷，液晶晶体管用于控制电荷的存储和释放，背光源用于提供光源。

4. TFT-LCD的分辨率是什么？TFT-LCD的分辨率是指显示器能够显示的像素数量。

分辨率通常以水平像素数和垂直像素数来表示，例如1920×1080表示水平有1920个像素，垂直有1080个像素。

5. TFT-LCD的色彩深度是什么？TFT-LCD的色彩深度是指每个像素能够显示的不同颜色的数量。

常见的色彩深度有16位、24位和32位，分别表示能够显示2^16、2^24和2^32种颜色。

6. TFT-LCD的刷新率是什么？TFT-LCD的刷新率是指显示器每秒更新显示内容的次数。

刷新率越高，显示的画面就越流畅。

常见的刷新率有60Hz、120Hz和240Hz等。

7. TFT-LCD的视角是什么？TFT-LCD的视角是指显示器在不同角度下能够保持观看画面的质量和亮度。

通常以水平视角和垂直视角来表示，视角越大表示观看画面的范围越广。

8. TFT-LCD的响应时间是什么？TFT-LCD的响应时间是指液晶颗粒从接收到电荷到改变状态所需的时间。

电脑显示器基础知识对于DIY装机，我们选购显示器只看尺寸大小和外观，而显示器的参数都往往被忽视，其实选择显示器也是有讲究了，不只是看看大小和外观那么简洁。

这里给大家共享一些关于电脑显示器基础学问，盼望对大家能有所关心。

液晶显示器主要看什么参数?电脑显示器各项参数的含义：1、辨别率辨别率又称解析度、解像度，显示器液晶显示画面是由一个个的像素点组合而成的，辨别率是屏幕上纵横像素数的一种表示方式，例如您的显示器的辨别率为1920×1080，也就是说这台的显示器横向共有1920个像素点，而纵向共有1080个像素点。

显示器屏幕的像素点越多，就能在同样的细腻程度下显示越多的目标，或者让同样的显示目标表现得更加细腻，并且在同一尺寸的显示器下，辨别率越高，显示目标就越细腻。

目前主流显示器辨别率为1920×1080(1080P)，当然也可以考虑2560×1440(2K)、3840×2160(4K)。

2、尺寸显示器的尺寸实际上就是其显示部分的对角线长度，单位是英寸(1英寸=2.54cm)，在长宽比全都的状况下，实际面积与对角线长度呈平方比关系。

对于长宽比不同的显示器，例如16:9和超宽的21:9显示器，尺寸对比并不能直接反应两者屏幕面积大小，只需要知道同一“尺寸”下，屏幕越接近正方形，实际显示面积越大即可。

关于显示器尺寸方面，台式电脑显示器主流尺寸一般在19英寸以上，如今主流21.5、22英寸、23英寸、23.6英寸、27英寸或更大等。

一般2K或者4K辨别率建议27英寸或27英寸以上。

3、响应时间如今的显示器标注的相应时间都是灰阶响应时间，显示器响应时间一般以毫秒(ms)为单位，指的是液晶显示器对输入信号的反应速度，液晶颗粒由暗转亮或者是由亮转暗的反应时间，分别是“上升时间”和“下降时间”两个部份，而通常谈到的响应时间是指两者之和。

响应时间越短，那么瞬间移动的嬉戏画面就不会消失拖影现象，画面的清楚度的精度就越高。

了解电脑显示器的基础知识电脑显示器是我们日常生活中经常接触的一种设备，它承载着展示图像和文字的重要功能。

了解电脑显示器的基础知识对于我们正确使用和维护显示器至关重要。

本文将介绍电脑显示器的基本结构、技术原理、不同类型的显示器以及一些使用和维护的注意事项。

一、电脑显示器的基本结构电脑显示器通常由屏幕、支架、接口和电源等部件构成。

屏幕是显示器最重要的组成部分，用于显示图像和文字。

支架用于支撑和调整显示器的角度和高度。

接口用于连接显示器和计算机主机。

电源提供显示器所需的电能。

二、电脑显示器的技术原理目前常见的电脑显示器主要有液晶显示器（LCD）和有机发光二极管显示器（OLED）两种技术。

1. 液晶显示器（LCD）：液晶显示器是通过液晶分子的操控来控制光的透射，从而实现图像显示。

它的主要构成是液晶层、滤色层、导光板和背光源。

液晶层负责操控光的透射，滤色层用于产生彩色图像，导光板用于导引背光源照射到屏幕上，背光源提供背光。

液晶显示器具有较低的功耗和较高的分辨率，适合用于办公和日常使用。

2. 有机发光二极管显示器（OLED）：OLED显示器使用有机材料发光，其中每个像素点都是独立发光的，不需要背光源。

OLED显示器具有较高的对比度、广视角、响应速度快和色彩饱和度高等优点。

它常用于手机、平板电脑等便携设备。

三、不同类型的电脑显示器除了液晶显示器和OLED显示器外，还有其他类型的电脑显示器，如曲面显示器、高刷新率显示器和触摸屏显示器等。

1. 曲面显示器：曲面显示器采用弧形屏幕设计，目的是让视线更加集中在屏幕上，并提供更广阔的视角。

曲面显示器适合用于游戏和观看影片，能够提供更沉浸式的视觉体验。

2. 高刷新率显示器：高刷新率显示器的刷新频率更高，通常在100Hz以上，有些甚至可以达到240Hz。

高刷新率可以减少图像残影，提供更流畅的图像显示，适合用于游戏和观看快动作的视频。

3. 触摸屏显示器：触摸屏显示器可以通过触摸屏幕进行交互操作，省去了使用鼠标或键盘的步骤。
