电工基础知识培训课件完整版一、教学内容本课件依据《电工基础》教材第四章第一节内容,详细讲解电路的基本概念、电路元件的识别及电路图的绘制。
主要内容包括:电路的组成、电路的状态、电路图的基本符号、电阻、电容、电感等元件的特性及作用。
二、教学目标1. 理解电路的基本概念,掌握电路的组成和状态。
2. 学会识别电路图中的基本符号,能绘制简单的电路图。
3. 了解电阻、电容、电感等元件的特性及在电路中的作用。
三、教学难点与重点教学难点:电路图的绘制,电路元件特性的理解。
教学重点:电路的基本概念,电路图的识别,电阻、电容、电感等元件的作用。
四、教具与学具准备1. 教具:多媒体课件,电路元件模型,实验器材。
2. 学具:电工基础教材,笔记本,画图工具。
五、教学过程1. 实践情景引入:展示一个简单的电路,让学生观察并思考其工作原理。
2. 理论讲解:a. 介绍电路的基本概念,包括电路的组成和状态。
b. 讲解电路图的基本符号,让学生学会识别和绘制电路图。
c. 分析电阻、电容、电感等元件的特性及在电路中的作用。
3. 例题讲解:通过讲解具体例题,使学生加深对电路概念的理解。
4. 随堂练习:让学生绘制给定电路图的简化图,并分析电路元件的作用。
5. 实践操作:分组进行电路搭建实验,验证电路理论。
六、板书设计1. 电路的基本概念、组成和状态。
2. 电路图的基本符号。
3. 电阻、电容、电感等元件的特性及作用。
4. 例题及解答。
七、作业设计1. 作业题目:绘制给定电路图的简化图,并分析电路元件的作用。
2. 答案:电路图的简化图及各元件作用分析。
八、课后反思及拓展延伸2. 拓展延伸:a. 了解更多电路元件,如二极管、三极管等。
b. 探索电路在实际应用中的例子,如家庭电路、电子设备等。
c. 学习电路分析方法,如节点电压法、支路电流法等。
重点和难点解析1. 电路图的识别与绘制2. 电路元件特性的理解3. 教学过程中的实践操作4. 作业设计与答案解析一、电路图的识别与绘制1. 熟悉电路图的基本符号:讲解各类元件的符号表示,如电阻、电容、电感、电压源、电流源等,并通过示例进行展示。

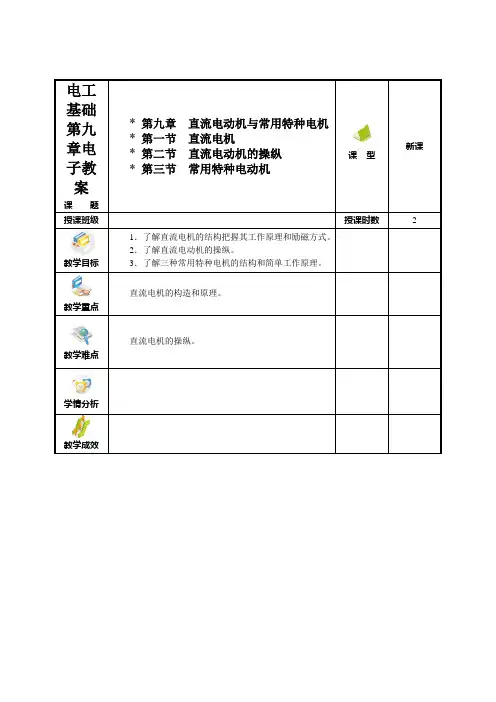

电工基础第九章电子教案课题* 第九章直流电动机与常用特种电机* 第一节直流电机* 第二节直流电动机的操纵* 第三节常用特种电动机课型新课授课班级授课时数 2 教学目标1.了解直流电机的结构把握其工作原理和励磁方式。
2.了解直流电动机的操纵。
3.了解三种常用特种电机的结构和简单工作原理。
教学重点直流电机的构造和原理。
教学难点直流电机的操纵。
学情分析教学成效教后记新课A.复习交流异步电动机工作原理。
B.新授课* 第一节直流电机直流发电机与直流电动机在理论上是可逆的。
一、直流电机的构造(一)定子定子由机座、主磁极、换向磁极、电刷组件组成,如图所示。
定子的横剖平面图如图所示。
1.机座用铸钢或铜板焊成,用作支撑和爱护整机结构,同时又是电机磁路的一部分,有良好的导磁性能和机械强度。
2.主磁极由铁心和励磁绕组组成。
铁心由极身和极靴两部分组成,如图所示。
(个别提问)(介绍性讲解)(结合演示讲解)励磁绕组绕在铁心别处,主磁极的作用是在励磁绕组中通入励磁电流时产生主磁通。
3.换向磁极换向磁极的作用是为了改善换向性能,减小换向火花。
换向磁极与转子间气隙较大,涡流较小,可用整块钢制成。
其上的绕组一样与电枢绕组串联,用横截面较大的铜导线绕制。
4.电刷组件电刷组件由电刷、刷握、刷杆、刷杆座及压紧弹簧组成,如图所示。
电刷内有用细铜丝编织成的刷辫与外电路导通,从而连接电枢、电刷及电路,引入或导出电枢电流。
(二)电枢电枢又称转子,作用是在励磁磁场作用下,产生感应电动势和电磁转矩,实现电能与机械能之间的转换。
其结构如图所示。
1.电枢铁心电机磁路的另一部分,为减小涡流由硅钢片叠压而成。
在电区外缘有嵌放绕组的铁心槽,整个铁心固定在转动轴上,随轴一起转动。
2.电枢绕组由绝缘铜导线或扁铜线在模具上绕制成型后嵌放在转子铁心槽中,伸出铁心槽的端部,均用非磁性丝带扎紧,每个线圈的首尾端,均按一定规律,焊接到换向片上。
3.换向器由若干个楔形铜片装成一圆柱体,片与片之间用云母绝缘。
电工基础培训课程ppt课件目录CONTENCT •课程介绍与目标•电工基础知识•常用电工工具与仪表•导线连接与绝缘恢复•低压电器与照明电路•电动机及其控制线路01课程介绍与目标010203培养学员掌握基本电工知识和技能提高学员在电气设备安装、维护和检修方面的能力确保学员能够安全、有效地进行电气作业电工基础课程的目的01020304电气基础知识电气设备与元件电气线路与安装安全用电与防护课程内容与安排讲解电气线路的基本构成、安装规范和常见故障排除方法。
介绍常用电气设备(如开关、插座、照明设备等)和元件(如电阻器、电容器、电感器等)的工作原理和使用方法。
包括电流、电压、电阻等基本概念,以及欧姆定律、基尔霍夫定律等基本原理。
强调安全用电的重要性,教授接地、防雷、防静电等安全防护措施。
教学目标与要求知识目标使学员掌握电工基础理论知识,了解电气设备与元件的工作原理和使用方法。
技能目标培养学员具备基本的电气安装、维护和检修技能,能够独立完成简单的电气作业。
态度目标培养学员严谨细致的工作态度和良好的安全意识,确保在电气作业中始终遵循安全规范。
02电工基础知识80%80%100%电流、电压和电阻电荷的定向移动形成电流,正电荷定向移动的方向为电流方向。
电压是衡量单位电荷在静电场中由于电势不同所产生的能量差的物理量。
表示导体对电流阻碍作用的大小,是一个导体本身的属性。
电流电压电阻欧姆定律及应用欧姆定律在同一电路中,通过某段导体的电流跟这段导体两端的电压成正比,跟这段导体的电阻成反比。
应用用于计算电路中的电流、电压和电阻之间的关系,以及进行电路分析和设计。
串联电路并联电路混联电路电路的连接方式各用电器并列连接在电路的两点间,电流有多条路径,一条支路断开不影响其他支路工作。
既有串联又有并联的电路,可以通过等效变换化为简单的串联或并联电路进行分析。
各用电器首尾相连,电流只有一条路径,一处断开所有用电器都停止工作。
电功与电功率电功电流所做的功叫做电功,用符号W表示,单位是焦耳(J)。
