《经典案例分析》ppt课件

建筑特征
1 、完美的序列规划 2、颜色和资料各自构成剧烈的对比 3、非常丰富的空间 4、调和的光影
小结
我非常喜欢这个建筑，他那简约，纯真又带有神圣感的外观就让我惊叹。这个建筑值得我们学习的也不少，简约却不失美丽的外型，丰富变换的的空间，调和的光影等等。
谢谢欣赏
2、纯粹的用色--建筑的外部装饰完全采用白色，这是一个代表新颖的、纯粹的、简单和安康的颜色；〔勒·柯布西耶曾在本人的一本书中这样写道〕
3、开放式的室内空间设计； 4、专门对家具进展设计和制造；
5、动态的、非传统的空间组织方式--尤其运用螺旋形的楼梯和坡道来组织空间；
6、屋顶花园的设计--运用绘画和雕塑的表现技巧设计的屋顶花园； 7、车库的设计--特殊的组织交通流线的方法，使得车库和建筑完美的结合，使汽车易于停放而又不会使车流和人流交叉；
经典案例分析
案例一
萨沃伊别墅
—勒.柯布西耶
萨沃伊别墅简介

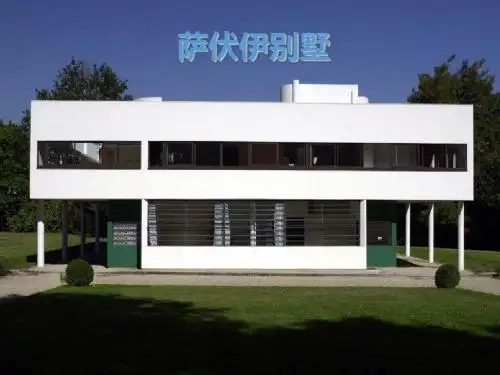

萨伏伊别墅是现代主义建筑的经典作品之一，位于巴黎近郊的普瓦西，由现代建筑巨匠勒•柯布西耶于1928年设计，1930年建成，运用钢筋混凝土构造。这幢白房子外表看来平淡无奇，简单的柏拉图形体和平整的白色粉刷的外墙，简单到几乎没有任何多余装饰的程度，“独一的可以称为装饰部件的是横向长窗，这是为了能最大限制地让光线射入。〞
后，麦耶在马塞尔·布劳耶〔Marcel Breuer〕等
建筑师的指点下继续学习和任务，他还是“建筑界
5巨头〞之一。由于遭到勒·柯布西耶〔Le
Corbusier〕的影响，其大部分早期的作品都表达
出了勒·柯布西耶的风格。1963年，麦耶在纽约组
住宅简介
史密斯住宅位于美国康涅狄格州达瑞安海滨，这里是康涅狄格州的边垂地带，位置远离市中心，是一块没有都市尘嚣的世外桃源。整幢房子共有三层楼，在底层的部分，作公共空间运用，设有餐厅、厨房、洗衣间和佣房。而中间楼层，那么作为家人平常交流的空间和接待客人的地方。设有客厅和主卧室，客厅上下两层贯穿，到了顶层那么是小孩房、客房与书房。在功能规划上公共与私密空间分开，使每个家庭成员有各自的天地，在建筑艺术上迈耶在追求一种简约、纯真的现代主义精神。

《萨伏伊别墅分析》PPT课件

20217115萨伏伊别墅的底层架空使上部被托起的生活空间远离了车流噪音和街市喧哗这一想法来自于柯布西耶根据年轻时参观修道院获得的宁静生活体验而形成的关于理想生活的原型漂浮的结构改变了传统的花园环绕的生活方式同时也使柯布西耶找到了理想生活范本的物质载体
组员：白如冰顾昊宇
2021/4/26
1
萨伏伊别墅
6 勒·柯布西耶简介2021/4/26
勒·柯布西耶在书中如是写道：“我在几何中寻找，我疯狂般的寻找着各种色彩以及立方体、球体、圆柱体和金字塔形。棱柱的升高和彼此之间的平衡能够使正午的阳光透过立方体进入建筑表面，可以形成一种独特的韵律。在傍晚时分的彩虹也仿佛能够一直延续到清晨，当然，这种效果需要在事先的设计中使光与影充分的融合。我们不再是艺术家，而是深入这个时代的观察者。虽然我们过去的时代也是高贵、美好而富有价值的，但是我们应该一如既往地做到更好，那也是我的信仰。”
7 勒·柯布西耶简介2021/4/26
勒·柯布西耶提出了他的五个建筑学新观点（一些人将其比作五个古典的柱型），其思想于 1926年公布于众。这些观点包括：底层架空柱、屋顶花园、自由平面、自由立面以及横向长窗。人们将这个建筑时代比作为机器时代，勒·柯布西耶是我们这个时代最具影响力的建筑师，同时，也是一位著名的社会改良主义者。他丰富多变作品和充满激情建筑哲学深刻地影响了20世纪的城市面貌和当代人的生活方式，从早年的白色系列的别墅建筑、马塞公寓到朗香教堂，从巴黎改建规划到加尔新城，从《走向新建筑》到《模度》，他不断变化的建筑与城市思想始终将他追者远远的抛在身后。柯布西耶是现代建筑一座无法逾越的高峰，一个取之不尽的建筑思想的源泉。
萨伏伊别墅是勒·柯布西耶纯粹主义的杰作，是一个完美的功能主义作品，甚至是勒·柯布西耶的作品中最能体现其建筑观点的作品之一。

萨伏伊别墅分析.pptx

建造
1929年2月估算的建筑造价为大约50万法郎，其中不包含看守人的小屋以及周围景观的造价。1929年2月，业主正式提出了这个项目，并于同年3月签约。在建设过程中，设计方案又被进行了多次修改，调整了层高，移除了司机卧室，又重新加上了司机卧室，这些修改导致造价上升至约80万法郎。建筑开工时，看守人的小屋的设计工作仍未开始；直到1929年6月才确定最终设计方案。最初曾经设计了两座小屋，但是由于造价原因，最终只保留了一座[12]。虽然建设工程在不到一年的时间就完成了，但是直到1931年，别墅才具备了入住条件。
自由浮动的外观
脚柱开敞式的平面布置
横向长窗
新建筑五点的集大成者
屋顶花园
自由立面
底层架空
横向长窗自由平面
造型体系
模数化设计底层悬垂底层架空柱阳光浴室
模数理论
柯布什耶从人体尺度出发，选定下垂手臂、脐、头顶、上伸手臂四个部位为控制点，与地面距离分别为86、113、183、 226cm。这些数值之间存在着两种关系：一是黄金比率关系；另一个是上伸手臂高恰为脐高的两倍，即226和113cm。利用这两个数值为基准，插入其他相应数值，形成两套级数，前者称“红尺”，后者称 “蓝尺”。将红、蓝尺重合，作为横纵向坐标，其相交形成的许多大小相同的正方形和长方形称为模度。
背景
1920年代末，柯布西耶已经名声在外。他的著作《走向新建筑》被翻译成多国文字，他凭借莫斯科中央局大厦的设计成为了俄罗斯先锋派的一员，而他的国际联盟大厦设计方案引发的争论也为大众所知。此外，他也是国际现代建筑协会创始人之一。总之，柯布西耶逐渐地成为了现代建筑的代表人物[7]。
柯布西耶在1920年代早期设计的别墅体现了他提出的建筑的“精确性”——设计的各个细节都需要使得设计本身和城市规划相适应。1920年代晚期的设计，如阿尔及尔的城市规划，则显得更自由一些。

萨伏伊别墅培训课件(共36张PPT)

网格分析和平面空间划分的形成
一个正方形一个正方形
分成四份并连接对角线
分成十六份
分成四份并连接对角线
分成十六份
两端退出一段距离并连接对角线
设退出的距离为X，分别做以新矩形两长边为底，原正方设退出的距离为x，形为高，且直角顶点在矩形短边中线分别做以新矩形两上的三角形长边为底，原正方
车库位置和大小的确立
透过正方形对角线和旋转楼梯确立二楼的初步局和基准线通过正方形的对角
线和旋转楼梯确立二层的初步局和基准线
按焦点在一条线上进行平面分割
大多呈对角安排
二楼的基本布置
按焦点在一条线上来进行平面分割
大多呈对角安排
二层的布置
结构分析
roof gardens
梁、板、柱的结构让柯布西耶有了极大的发挥余地，这也是现代建筑五要素的根本，也正是这样的结构，才会有底层的架空，自由分割墙，以及自由开启的采光窗。
萨伏伊别墅在建筑设计上主要有如下特
点：
（1）模数化设计—这是柯布西耶研究数学、建筑和人体比例的成果。（2）简单的装饰风格（3）纯粹的用色—建筑的外部装饰完全采用白色，这是一个代表新鲜的、纯粹的、简单和健康的颜色；（4）开放式的室内空间设计；（5）专门对家具进行设计和制作；（6）动态的、非传统的空间组织形式—尤其使用螺旋形的楼梯和坡道来组织空间；（7）屋顶花园的设计—使用绘画和雕塑的表现技巧设计的屋顶花园；（8）车库的设计—特殊的组织交通流线的方法，使得车库和建筑完美的结合，使汽车易于停放而又不会使车流和人流交；（9）雕塑化的设计—雕塑感
一层平面图：
底层三面透空，由支柱架起，内有门厅，车库和仆人用房。

柯布西耶萨伏伊别墅案例分析PPT课件

第20页/共23页
小结
其实从一个萨伏伊别墅中可以学到很多别人的东西，无论是空间还是形态，他给人的感觉是那么的整体。萨伏伊别墅很好地把柯布西耶的新建筑思想和阳光空气绿地相结合，也就是和自然相结合，并且在初期是带有相当社会理想去谈的，这些社会理想是建立在广大人民身上。我会想这些是我们该做的事情吗？
一位法国商人T·Pormee说：“我从未见过其
它的建筑,能够像它一样用如此简单的形体给
人巨大的震撼和无穷的回味。”
第18页/共23页
剖面
第19页/共23页
建筑的剖面
萨伏伊别墅的两个楼梯剖面，从剖面可以看出萨伏伊别墅有着整体的形态感，但是高低错落的坡道为本建筑增加了不上活力。
在大体上的萨伏伊别墅建筑楼层还是只是一个个平面，并没有很多的高低起伏感。从结构上来讲它是一个梁板柱承重结构，这样会给建筑师更多的机会去安排空间。
第5页/共23页
建筑的功能
二层功能分析
通过中央的坡道以及围绕着它的各个自由空间，呈非对称的循环和流动空间形态。在这条可以折返的坡道上的运动，引起的视觉变化又使各层之间的空间产生了差异，形成“步移景异”的效果。
二楼的公共区域和私密区域也被很好地分开来，互不影响第。6页/共23页
二楼的大型半开敞的空间使人们更加接近自然，室内室外仅仅隔了一层玻璃墙，成为室内到室外的良好过度，并且造成了一个光线充足的空间
他认为：“住宅是供人居住的机器，书是供人们阅读的机器，在当代社会中，一件新设计出来为现代人服务的产品都是某种意义上的机器。”
新建筑有着哪几个特征 1.支柱：房屋底层采用独立支柱。 2.自由平面:建筑的框架结构容许住者按自己的需要进行自由的内部空间组合。 3.自由立面：外墙不是整体式的，可以分为窗户和其他一些必要部件。 4.横向长窗：一条水平的长窗。 5.屋顶花园：代替住宅占用的草地，使居住者能与大自然亲近。

勒柯布西耶——萨伏伊别墅-课件(PPT-精)共44页文档

勒柯布西耶——萨伏伊别墅课件（PPT-精）
31、别人笑我太疯癫，我笑他人看不穿。(名言网) 32、我不想听失意者的哭泣，抱怨者的牢骚，这是羊群中的瘟疫，我不能被它传染。我要尽量避免绝望，辛勤耕耘，忍受苦楚。我一试再试，争取每天的成功，避免以失败收常在别人停滞不前时，我继续拼搏。
谢谢！
61、奢侈是舒适的，否则就不是奢侈。——CocoCha nel 62、少而好学，如日出之阳；壮而好学，如日中之光；志而好学，如炳烛之光。 ——刘向 63、三军可夺帅，与其说好的教师是幸福，不如说好的教师是不幸。 ——海贝尔 65、接受挑战，就可以享受胜利的喜悦。——杰纳勒尔·乔治·S·巴顿
33、如果惧怕前面跌宕的山岩，生命就永远只能是死水一潭。 34、当你眼泪忍不住要流出来的时候，睁大眼睛，千万别眨眼!你会看到世界由清晰变模糊的全过程，心会在你泪水落下的那一刻变得清澈明晰。盐。注定要融化的，也许是用眼泪的方式。
35、不要以为自己成功一次就可以了，也不要以为过去的光荣可以被永远肯定。

勒.柯布西耶——萨伏伊别墅.ppt

在行进中欣赏建筑，以坡道为中心组织建筑
•西北立面
•东南立面
立体主义的雕塑
西南立面
巴黎方向
自由平面
进车方向
出车方向
车库
•一层平面
北
•二层平面北
•子，中心部分有门厅、车库、楼梯和坡道，以及仆人的房间
东立面
屋顶花园
二、三层屋顶花园
模型过程中记录制作的片断、进程，阶段性的成果展示
•西北立面
•南立面
•东北立面
•东南立面
谢谢！
• 主要思想： – 新建筑的出路在于革命 – 提倡建筑工业化—“住房是居住的机器”
– 建筑本身存在着标准
– 建筑由内而外开始，外部是内部的结果
– 建筑的首要任务是降低造价 • 主要作品：
– 日内瓦国际联盟总部设计方案
– 萨伏依别墅、巴黎瑞士学生宿舍
– 圣玛丽亚修道院、马赛公寓 – 印度昌迪加尔法院、
勒•柯布西耶
20世纪既受人尊敬又具争议的现代主义建筑大师，艺术家，思想大胆而开放。
柯布西耶的早期作品体现理性精神，与晚期浪漫主义的廊香教堂由很大的不同，体现建筑师求新求变、不断更新自我的向上动力。
崇尚机器美学——“房屋是居住的机器”
《走向新建筑》
模数论
粗野主义
新建筑五点论
勒－柯布西耶
– 朗香教堂、关于城市和居住的设想方案
• 现代建筑运动中的激进分子和主将，不断以新奇的建筑观点和作品及方案给人以惊奇，是位狂飚式的大师。
• 主要作用：
– 建筑活动广泛、作品丰富、不同时期起不同作用
– 有力地推动了现代建筑和现代大城市规划的发展
– 不断创新，在建筑形体和空间处理上有独创精神

萨伏伊别墅___分析_PPT

间形态相互照应，使整座别墅显得玲珑轻巧。
实与虚既对立又统一，实是围合是骨架，虚是空间是留白。只有以实围虚以虚衬实，才能体现功用
萨伏伊别墅正是运用和体现了这一点
体块组织
北
底层柱子的均匀分布确定了体块的方形模式
别墅一层
一层
实
物
别墅一层室内面积较小，周围图
是由数根柱子形成的开放空间，一
萨伏伊别墅是五风楼——
东西南北中处处通风
别墅二三层中空,使得内部与外部充分结合。气流可以从上面直接灌下来，可谓畅通无阻,清爽有加。
而且横向长窗的设置也使得四面八方的风开畅而来
别墅的虚与实
底层架空是外虚内实二三层中空是外实内虚
此设计赋予了空间的丰富变化，是实与虚的相互嵌插，一二三层的空
回家时使用汽车较方便。
但柯布西耶很好的解决了这个问题。他使车库位于主楼梯的一侧，而车
库的入口1比较靠近主入口。
入口1
入口2
如图所示，主人放好车以后，从入口2直接上楼梯进入二层，整个过程不费一点周折，完全符合了主人的需要。
二层
使用面积比较大，为整个别墅的主体，因此其结构布置十分重要。二层可分为三部分即：卧室.客厅和露天部分。下面我
流
别墅三层
线示意
图
别墅的三层为开放的空间，即所谓的“屋顶花园”，这是别墅设计的独到之处，我们认为，把花园设在顶处，有各优点：
1：与周围环境融合，
2：使室内空气清新，气氛融洽
3：使用户更加贴近大自然。
楼梯内部外部
平滑ቤተ መጻሕፍቲ ባይዱ曲线
内部楼梯
可供人款款而行同时可做为一种装饰
采
外部用折叠式楼错落有致梯

萨伏伊别墅模型制作ppt课件

材料
• ABS管 • ABS板或PVC板 • 剪刀 • 502胶 • 小刀 • 磨砂纸(用于切割不平整时修整) • 尺子
篮球比赛是根据运动队在规定的比赛时间里得分多少来决定胜负的，因此，篮球比赛的计时计分系统是一种得分类型的系统
一层制作
篮球比赛是根据运动队在规定的比赛时间里得分多少来决定胜负的，因此，篮球比赛的计时计分系统是一种得分类型的系统
篮球比赛是根据运动队在规定的比赛时间里得分多少来决定胜负的，因此，篮球比赛的计时计分系统是一种得分类型的系统

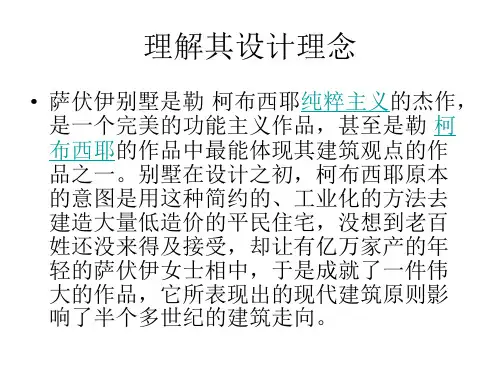

理解其设计理念
• 萨伏伊别墅是勒·柯布西耶纯粹主义的杰作，是一个完美的功能主义作品，甚至是勒·柯布西耶的作品中最能体现其建筑观点的作品之一。别墅在设计之初，柯布西耶原本的意图是用这种简约的、工业化的方法去建造大量低造价的平民住宅，没想到老百姓还没来得及接受，却让有亿万家产的年轻的萨伏伊女士相中，于是成就了一件伟大的作品，它所表现出的现代建筑原则影响了半个多世纪的建筑走向。
篮球比赛是根据运动队在规定的比赛时间里得分多少来决定胜负的，因此，篮球比赛的计时计分系统是一种得分类型的系统
整体效果
篮球比赛是根据运动队在规定的比赛时间里得分多少来决定胜负的，因此，篮球比赛的计时计分系统是一种得分类型的系统
篮球比赛是根据运动队在规定的比赛时间里得分多少来决定胜负的，因此，篮球比赛的计时计分系统是一种得分类型的系统
篮球比赛是根据运动队在规定的比赛时间里得分多少来决定胜负的，因此，篮球比赛的计时计分系统是一种得分类型的系统

勒·柯布西耶与萨伏伊别墅详细介绍22页PPT

勒·柯布西耶与萨伏伊别墅详细介绍
6、纪律是自由的第一条件。——黑格尔 7、纪律是集体的面貌，集体的声音，集体的动作，集体的表情，集体的信念。 ——马卡连柯
8、我们现在必须完全保持党的纪律，否则一切都会陷入污泥中。 ——马克思 9、学校没有纪律便如磨坊没有水。— —夸美纽斯
10、一个人应该：活泼而守纪律，天真而不幼稚，勇敢而鲁莽，倔强而有原则，热情而不冲动，乐观而不盲目。 ——马克思
谢谢你的阅读
❖ 知识就是财富 ❖ 丰富你的人生
71、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称。——韩非

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

顺着底层的落地窗一拐，便到了萨伏伊的主要入口从入
口进去便是前厅，前厅的右边
是车库，前厅的左边是旋转楼梯，洗手池方向是厨房和佣人房间。
沿着中央坡道向上走，空间逐步展开，越发明亮，渐渐升入二层.正对着坡道的是起居室的门。
二层交通流线图
起居室左面是餐厅和配餐室。餐厅和客房隔着一个小平台。沿着客房的走廊继续往前走就到达了儿童房。要想到达主卧室必须折回脚步绕着旋转楼梯行进，一直下到起居室入口对面的走廊上。
门廊
底层（柱托的架空层）三面透空，由支柱架起，内有门厅，车库和仆人用房，是由弧形玻璃窗所包围的开敞结构.。内部有旋转楼梯和斜坡与二楼相连。
户外区域：屋顶花园
主卧室婴儿房浴室客房盥洗室斜坡
起居室
交流区域：客厅餐饮区域：厨房休息区域：卧室、起居室等
盥洗室、浴室、起居室等
首先从室外进入室内，是由开放的室外，到一层后退留出的灰色空间，再到室内的封闭空间
1.模数化设计
模数理论：柯布西耶从人体尺度出
发，选定下垂手臂、脐、头顶、上伸手臂四个部位为控制点，与地面距离分别为86、113、183、226cm。这些数值之间存在着两种关系：一是黄金比率关系；另一个是上伸手臂高恰为脐高的两倍，即226和113cm。利用这两个数值为基准，插入其他相应数值，形成两套级数，前者称“红尺” ，后者称“蓝尺”。将红、蓝尺重合，作为横纵向坐标，其相交形成的许多大小不同的正方形和长方形称为模度。但有人认为柯布什耶的模度不能为工业化所利用，因为其数值系列不能用有理数来表达。
室外
旋转楼梯
交通区域：楼梯、斜坡
二层平面功能分析
客厅
厨房
餐厅
客厅
二层同样以交通枢纽为中心，私密区和公共区分列对角位置。动区和静区被很好地分开，互不影响。
二层有起居室、卧室、厨房、餐厅、屋顶花园和一个半开敞的休息空间。
屋顶花园
三层平面功能分析
三层则是一个公共区
屋顶花园
• 室内的坡道很好的削弱了一层和二层之间的分割感。
数据
• 所有柱距均为4.75米。二层平面投影尺寸 21.5X21.5米。首层层高3.13米，二层层高 3.39米
• 长22.5 宽20
材料
• 1、木材；制作模型骨架等，是常用的材料。（1）桐木以泡桐为主，有比重轻、相对硬度大变形小、易加工等特点。
（2）松木：东北松的特点是纹理均匀，木质细密、比重较轻、不易变形、易于加工、有一定的弹性。
（3）桦木：材质坚硬、纹理均匀紧密、比重较大，可用作发动机架等受力构件。（4）轻木：材质很硬、比重很轻、纹理均匀、不易变形易于加工，用来制作受力不大的零件。（5）胶合板材：较薄的胶合板材（3层）可用来制作船的龙骨，具有强度大、不易变形的特点。
确立坡道的长度为网格的1/2,休息平台的长度为网格的 1/4
以两条线交点为圆心以其与网格中心点位半径画半圆，确定一层平面
旋转楼梯的确立
入口的确立
按焦点在一条线上来进行平面分割
大多呈对角安排
二层的基本布置
2.动态的、非传统的空间组织形式
• 这一特点的表现主要通过使用螺旋形的楼梯和坡道来组织空间
走进起居室，玻璃窗外是屋顶花园，屋顶花园是一个可以举行小型Party 的场所，同时他也是一个重要的交通枢纽，引领人们通向住宅公共部分（起居室）、服务区（一层的
佣人卧室，厨房，车库）、私密空间（主人卧室）。
二层公共区人的活动频率较高，而私密区活动频率则相对较低。且由于门的设置较多，造成了流线的多样性。
三层平面流线分析
三层平面图
沿着二层的室外坡道到达三层的阳光浴室，这是真正的阳光浴场。人们可在这尽情享受灿烂的阳光。
三层平面在空间上的相互联系
白色的围墙起到了分隔景色的作用，旋转楼梯将人们从半开放和开放的空间引入室内封闭空间从二层室内到室外，是又一次又封闭转向开阔，开放的坡道和广阔的视野使二层和三层从视觉上联系在一起。一二层之间由坡道连接，减弱了两层间的分割感
二层平面图
坡道楼梯
空中花园
日光浴层平面图与相应模型
• 萨伏伊别墅剖透视图
基地状况
萨伏伊别墅坐落在法国普瓦西，一个伊夫林地区的小镇，
毗邻塞纳河。萨伏伊
别墅的住宅区坐落在山顶，一片巨大草坪的中央，有两条小径通向别墅的背面，小径两侧种满了玫瑰花。基地微微凸起，主
立面朝向北侧。可以
俯瞰塞纳河的景色。
屋顶花园
自由立面
底层架空
横向长窗
自由平面
萨伏伊别墅轴测图
三层
公共活动区
卧室及起居室
花园
洗漱
二层
斜坡
客厅
用餐
斜坡
房间
门厅
一层
整体功能分析
一层公共区人的活动频率较高，而私密区活动频率则相对较低
一层平面流线分析
车库则采用特殊的组织交通流线的方法，使得车库和建筑完美结合，使汽车易于停放而又不会使车流和人流交叉。
一层流线图
（3）有机玻璃：聚甲基丙酸甲酯塑料，高度透明，比重轻，不易碎。 110摄氏度变软，可成型加工、可加工成才各类特殊形状的沟槽和零部件
模型拆解图
仆人用房
楼梯坡道
车库
首层平面图与相应模型
门厅
人行入口
卧室厨房楼梯
餐室
卧室
坡道空中花园
二层平面图与相应模型
卧室
卧室
坡道屋顶花园楼梯
东立面
东立面图
南立面图
北立面
北立面图
横向剖面图
北立面图
（由南向北看）
西立面图
模型
洗衣房斜坡
司机房
盥洗室、浴室等
休息区域：卧室、佣人房、司机房等
交通区域：斜坡、楼梯等
车库
佣人房
门厅
一层平面功能分析
底楼以交通枢纽（斜坡和旋转楼梯）为中心，在两个对角位置分别设置公共区和私密区。
• 2、金属材料：有强度大柔韧性好、可塑性强等特点。（1）薄铁片：用作支架、固定电机等。（2）薄铜片：制作导电触片、开关、电池夹、调速器等理想材料常用0.3~0.5mm厚。（3）硬铝板（半硬铝板）；用作支架、机械转换装置、推拉杆等，可折性差。 3、塑料：不同或分和工艺的塑料，其性质的差异可能很大，用途也非常不同。（1）聚苯乙烯泡沫板：一种硬原则泡沫塑料密度小、易切割、易打磨、用来制作船体省时省力。一般常用电热丝切割。（2）聚氢酯泡沫塑料板：质地轻软、是良好防震材料、颗粒较大。
• 柯布西耶在萨伏伊别墅中使用螺旋形状的楼梯和贯穿于各层的中央坡道打破了传统单元房间之间的关系，坡道的扶手用雪白的实心栏板，这条白色的螺旋曲线贯通着楼内各层，让视线在各个楼层之间流动。。。。。。
入口中点过斜坡端点与网格右侧一点连线
车库位置和大小的确立
通过正方形的对角线和旋转楼梯确立二层的初步局和基准线
柯布西耶又是如何运用模数理论来设计萨伏伊别墅的呢？
一个正方形
分成四份并连接对角线
分成十六份
两端退出一段距离并连接对角线
设退出的距离为x，分别做以新矩形两长边为底，原正方形为高，且直角顶点在矩形短边中线上的三角形
根据比例计算，定出恰当的模数4.75 ，以及退出距离x 为1.25
确立中心坡道的位置和宽度，模数为1.25
萨夫伊别墅
萨伏伊别墅
• 20世纪是现代主义建筑的鼎盛时期，建筑师们在这一时期创造了大量的建筑作品。在浩如繁星的作品中，萨伏伊别墅（theVillaSavoye）以其独特的魅力，长久地为人们所钟爱。萨伏伊别墅是现代主义建筑的经典作品之一，位于巴黎近郊的普瓦西（Poissy），由现代建筑大师勒· 柯布西耶于1928年设计，1930年建成。第二次世界大战后，萨伏伊别墅被列为法国文物保护单位。
别墅
• 别墅在巴黎附近普瓦西的一个占地约12英亩的花园中，宅基为矩形，长约22.5米，宽20米。整个建筑由立柱支承，共三层。底层三面透空，汽车可以驶入。别墅轮廓简单，像一个由几根细的圆柱支承起来的白色方盒子。立面全部为直线、直角，构图严谨，各部分比例统一采用黄金分割率。盒子的四边稍微挑出于柱子之外，墙很薄，水平向的长窗和窗洞里透露出的屋顶花园和明亮的房间，使人感到这个镂空的立方体内似乎充溢着无限的阳光和空气。雪白的粉墙和底层透空部分的虚实对比，盒壁和内部空间的前后层次，在阳光之下形成强烈的光影变化，使简单的形体显得生动丰盈。
