组件通信与广播消息概述经典课件(PPT55页)

环形拓扑
环形拓扑结构中，节点按照一 定的顺序连接成环状，信息在 节点之间按照一定的方向进行 传输。
总线型拓扑
总线型拓扑结构中，所有节点 都连接到一个公共的传输线上 ，每个节点都可以发送和接收 信息。
网状拓扑
网状拓扑结构中，节点之间的 连接比较复杂，没有固定的连 接规则，具有较高的灵活性和
可靠性。
通信网络协议与协议栈
通信网络功能
通信网络的主要功能包括信息传输、交换、处理和共享，能够满足 人们在不同领域的需求。
通信网络分类
根据不同的分类标准，可以将通信网络分为多种类型，如广域网、 城域网、局域网等。
通信网络的拓扑结构
星型拓扑
星型拓扑结构中，所有节点都 连接到一个中心节点，每个节 点都有一条独立的线路连接中
心节点。
移动通信技术具有广泛的应用，包括语音通话、 短信、互联网接入、移动支付等。
移动通信技术还包括物联网技术，将各种物理设 备与互联网连接起来，实现智能化管理和控制。
06
未来通信技术展望
5G通信技术
5G网络架构
5G网络采用新型网络架构，包括 接入网、传输网和核心网，实现 更高效的数据传输和低延迟通信 。
通信的分类
有线通信
利用物理媒介（如电缆、光缆等）传输信息的通信方式。
无线通信
利用电磁波传输信息的通信方式，如广播、移动通信等。
卫星通信
利用卫星作为中继站实现远距离通信的方式。
通信的基本原理
发送器
将信息转换为可传 输的信号，如电信 号或光信号。
接收器
将传输的信号转换 为原始信息，还原 给接收方。
信息源
应用
主要用于固定通信网络，如固定电话通信、宽带 互联网接入等。

大家一起想一想
电视信号是如何发射和接收的?
发
图 像
射
电磁波的
摄像 机
传播
机
发射天线
音
频放
声 话筒大
音
接收天线
显像
接 管 显示
பைடு நூலகம்
收
图像
机
扬声
音器
频放
发 声
大
电视的发射和接收
电视用电磁波传递图像信号和声音信号。
声音信号的产生、传播和接收跟无线电广播的工作过程大致相似。
图像信号的工作过程：摄像机把图像变成电信号，发射机把电信号 加载到高频电流上，通过天线发射到空中。电视机的接收天线把这 样的高频信号接收下来，通过电视机把图像信号取出并放大，由显 像管把它还原成图像。
广播 、电视的发射和接收
电视台∕广播 电台
无线 电流
发射 器
中继 台
电视天 线
收音机天 线
每个移动电话都是一个电磁波发 射器，它通过电磁波把你讲话的 信息发射到空中；同时它又是一 个电磁波接收器，在空中捕获电 磁波，是你得到对方讲话信息。
移动电话
移动电话不需要电话线，比固定电话 方便。移动电话与固定电话的工作原 理基本一样，只是移动电话声音信息 不是由导线中的电流来传递，而是由 空间的电磁波来传递。移动电话既是 无线电发射台，又是无线电接收台。
由图像变成的电信号，它的频率在几赫到兆千赫之间，叫做视
频信号。
它们的表示方式是什么？
答：AUDIO表示音频，VIDEO表示视频。 IN表示输入，OUT
表示输出。 那么AUDIO IN表示音频输入, AUDIO OUT表示音＿频＿输出＿; VIDEO
IN表示视＿频＿输＿入,VIDEO OUT表示视＿频＿输＿出。

手机既是无线电发射台又是无线电接收台。
基地台的天线
手机和座机借助基地台进行交流
基地台
手机
座机
三、移动电话
手机和手机通过基地台进行沟通
2．无绳电话
座机接在市话网上，相当于小型基地台。 工作区域在几十米至几百米的范围。
课堂小结
1．无线电广播信号的发射由广播电台完成 2．收音机是利用电磁波来接收声音信号的
发射机——将电信号加载到频率很高的电流上.
天 线——将高频信号发射到空中.
二、电视的发射和接收
2．电视接收机工作过程
天 线——接收包含声、像信息的高频信号
接 收 机——取出并放大图像和音频电信号
显 示 器——复原图像信号 音频放大——将微弱音频电信号放大并输出
三、移动电话
1．移动电话：（发射接收二合一）
一、无线电广播信号的发射和接收
天 线——接收各种各样的电磁波 调谐器——选择需要电台的载波信号（解调） 解 调——从载波信号中复原音频信号 扬声器——将音频电信号转换成声音
二、电视的发射和接收
学校的电视演播室
电视用电磁波传递图像和声音信号。
二、电视的发射和接收
1．图像信号工作过程
摄像机——将图像转换成电信号.
不要忘记：“一份耕耘乃至九份耕耘，你得到的收获依然是零，惟有十分的耕耘，你才能够获得最后的成功”。 乐观者在灾祸中看到机会，悲观者在机会中看到灾祸。
我们这个世界，从不会给一个伤心的落伍者颁发奖牌。
美的事物在人心中唤起的那种感觉，是类似我们当着亲爱的人的面前时，洋溢于我们心中的喜悦。——车尔尼雪夫斯基 不义பைடு நூலகம்富且贵，于我如浮云。——《论语·述而》 一分耕耘，一分收获。孩子们，你想明天收获幸福吗？那今天就努力学习吧。——刘玉春 只有在患难的时候，才能看到朋友的真心。——克雷洛夫 有人能让你痛苦，说明你的修行还不够。

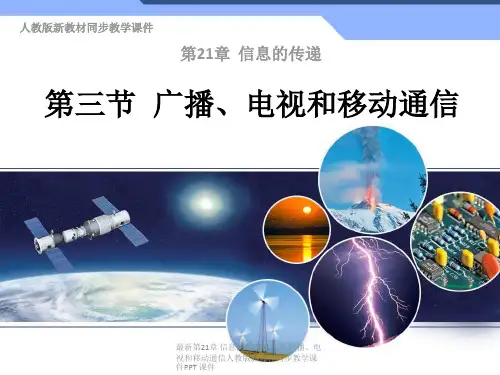

最新第21章 信息的传递第三节 广播、电 视和移动通信人教版新教材同步教学课 件PPT 课件
无线电广播信号的发射过程
最新第21章 信息的传递第三节 广播、电 视和移动通信人教版新教材同步教学课 件PPT 课件
无线电广播信号的接收
信号的接收由收音机完成。收音机都有 天线。老式收音机的天线很长，而且要架在 室外很高的地方，以获得更强的电信号。现 代收音机有很好的放大能力，天线可以隐藏 在机壳内。
研究课本第155页图21.3-4 电视广播的工作过程 理解掌握主要过程
最新第21章 信息的传递第三节 广播、电 视和移动通信人教版新教材同步教学课 件PPT 课件
三、电视的发射和接收
1．图像信号工作过程
摄像机——将图像转换成电信号 发射机——将电信号加载到频率很高的电流上
天 线——将高频信号发射到空中 最新第21章 信息的传递第三节 广播、电 视和移动通信人教版新教材同步教学课 件PPT 课件
要听广播、看电视、 打电话，那些图像和 声音是怎样传过来的？
一、无线电广播信号的发射和接收
早期的收音机：
最新第21章 信息的传递第三节 广播、电 视和移动通信人教版新教材同步教学课 件PPT 课件
一、无线电广播信号的发射和接收
现代的收音机：
最新第21章 信息的传递第三节 广播、电 视和移动通信人教版新教材同步教学课 件PPT 课件
一、无线电广播信号的发射和接收
发射（：由_广__播_电__台_完成） 1、__话__筒_把__声__音_信__号转换成__音_频__电_信__号
－－类似于要发出的信件
(音频电信号不能用来直接用来发射)
2、_载__波__发__生__器___产生__高__频__电__磁__波_
