《电路》试题五及参考答案

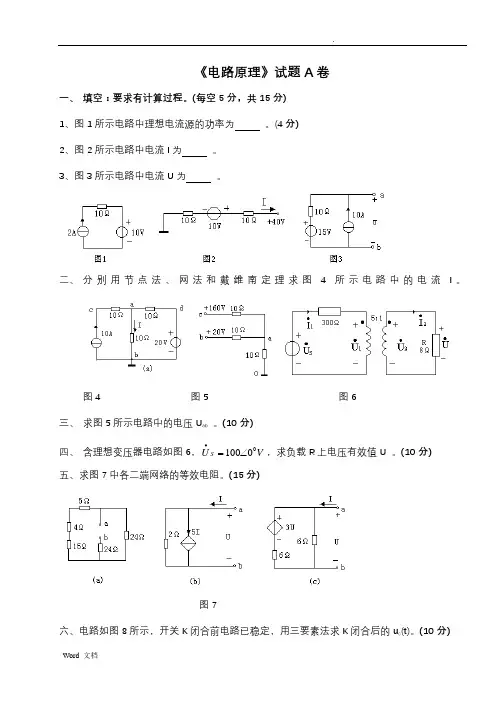

《电路原理》试题A 卷一、 填空：要求有计算过程。

(每空5分，共15分) 1、图1所示电路中理想电流源的功率为 。

(4分) 2、图2所示电路中电流I 为 。

3、图3所示电路中电流U 为 。

二、 分别用节点法、网法和戴维南定理求图4所示电路中的电流I 。

图4 图5 图6 三、 求图5所示电路中的电压U ab 。

(10分)四、 含理想变压器电路如图6，V U S 00100∠=•，求负载R 上电压有效值U 。

(10分) 五、求图7中各二端网络的等效电阻。

(15分)图7六、电路如图8所示，开关K 闭合前电路已稳定，用三要素法求K 闭合后的u c (t)。

(10分)七、(10分)电路如图9所示。

已知：U=8V，Z1=1-j0.5Ω，Z2=1+j1Ω，Z3=3-j1Ω。

(1) 求输入阻抗Zi；(2) 求•1 I。

图8 图9《电路原理》试题B卷一、选择题(单选)：(20分)1、电阻与电感元件并联，它们的电流有效值分别为3A 和4A，则它们总的电流有效值为( ) 。

A、7AB、6AC、5AD、4A2、关于理想电感元件的伏安关系，下列各式正确的有( )A、u=ωLiB、u=LiC、u=jωLiD、u=Ldi/dt3、耦合电感的顺串时等效电感为( ) 。

A、L eq=L1+L2+2MB、L eq=L1+L2-2MC、L eq=L1L2-M2D、L eq=L1L2-M24、单口网络，其入端阻抗形式是Z=R+jX，当X<0时,单口网络呈( )A、电阻性质B、电感性质C、电容性质二、填空：(每空2分，共14分)1、图1.1所示电路中理想电流源吸收的功率为。

2、图1.2所示电路中电阻的单位为Ω，则电流I为。

3、已知i=10cos(100t-30。

)A，u=5sin(100t-60。

)A,则i、u的相位差为且i u。

4、为提高电路的功率因数，对容性负载，应并接元件。

5、三相对称电路，当负载为星形接法时，相电压与线电压的关系为相电流与线电流的关系为。

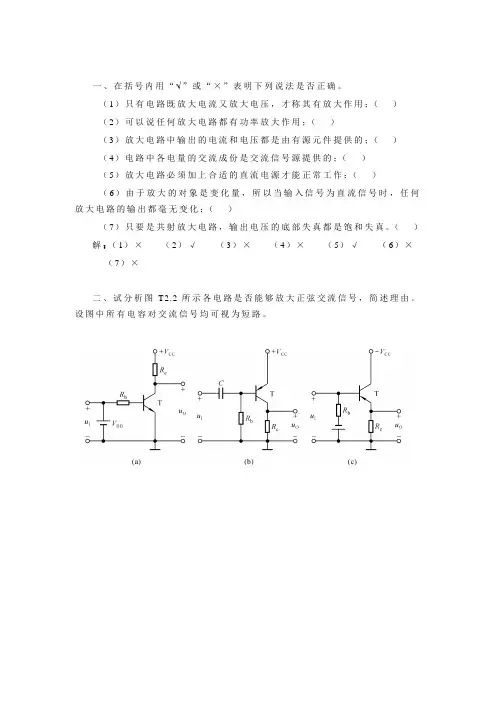

一、在括号内用“ ”或“×”表明下列说法是否正确。

（1）只有电路既放大电流又放大电压，才称其有放大作用；（）（2）可以说任何放大电路都有功率放大作用；（）（3）放大电路中输出的电流和电压都是由有源元件提供的；（）（4）电路中各电量的交流成份是交流信号源提供的；（）（5）放大电路必须加上合适的直流电源才能正常工作；（）（6）由于放大的对象是变化量，所以当输入信号为直流信号时，任何放大电路的输出都毫无变化；（）（7）只要是共射放大电路，输出电压的底部失真都是饱和失真。

（）解：（1）×（2）√（3）×（4）×（5）√（6）×（7）×二、试分析图T2.2所示各电路是否能够放大正弦交流信号，简述理由。

设图中所有电容对交流信号均可视为短路。

图T2.2解：（a）不能。

因为输入信号被V B B短路。

（b）可能。

（c）不能。

因为输入信号作用于基极与地之间，不能驮载在静态电压之上，必然失真。

（d）不能。

晶体管将因发射结电压过大而损坏。

（e）不能。

因为输入信号被C2短路。

（f）不能。

因为输出信号被V C C短路，恒为零。

（g）可能。

（h）不合理。

因为G-S间电压将大于零。

（i）不能。

因为T截止。

三、在图T2.3所示电路中， 已知V C C ＝12V ，晶体管的β＝100，'b R ＝100k Ω。

填空：要求先填文字表达式后填得数。

（1）当iU ＝0V 时，测得U B E Q ＝0.7V ，若要基极电流I B Q ＝20μA ， 则'b R 和R W 之和R b＝ ≈ k Ω；而若测得U C E Q ＝6V ，则R c ＝ ≈ k Ω。

（2）若测得输入电压有效值i U =5mV 时，输出电压有效值'o U ＝0.6V ， 则电压放大倍数uA ＝ ≈ 。

若负载电阻R L 值与R C 相等 ，则带上负载图T2.3 后输出电压有效值o U ＝ ＝ V 。

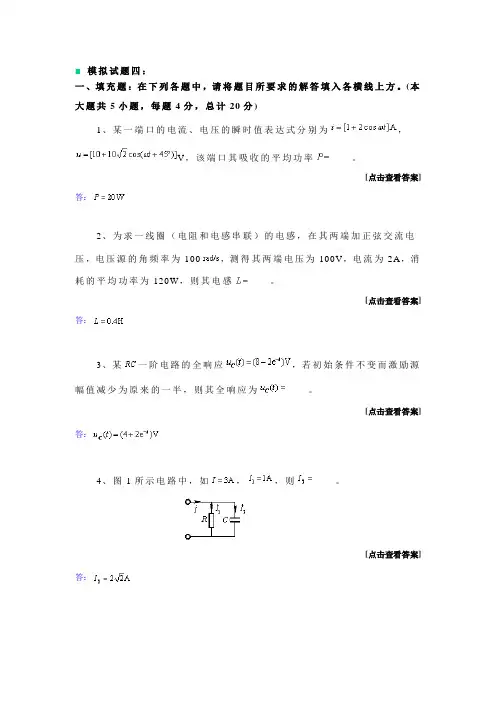

■ 模拟试题四：一、填充题：在下列各题中，请将题目所要求的解答填入各横线上方。

(本大题共5小题，每题4分，总计20分)1、某一端口的电流、电压的瞬时值表达式分别为，V，该端口其吸收的平均功率____。

[点击查看答案]答：2、为求一线圈（电阻和电感串联）的电感，在其两端加正弦交流电压，电压源的角频率为100，测得其两端电压为100V，电流为2A，消耗的平均功率为120W，则其电感____。

[点击查看答案]答：3、某一阶电路的全响应，若初始条件不变而激励源幅值减少为原来的一半，则其全响应为____。

[点击查看答案]答：4、图1所示电路中，如，，则____。

[点击查看答案]答：5、图2所示电路中，电压源提供的功率____。

[点击查看答案]答：二、单项选择题：在下列各题中，有四个备选答案，请将其中唯一正确的答案填入括号中。

(本大题共5小题，每题4分，总计20分) 1．一个理想独立电压源的基本特性是（）:A.其两端电压与流过的电流无关;流过的电流可为任意值,由外电路即可确定B.其两端电压与流过的电流有关;流过的电流不为任何值,由电压源即可确定C.其两端电压与流过的电流无关;电流必定由电压源正极流出,可为任意值D.其两端电压与流过的电流有关;电流未必由电压源正极流出,可为任意值[点击查看答案]答：A2．已知某正弦电压V, 正弦电流A, 则、之间的相位关系是（）A.超前 B 超前 C. 超前 D. 、同相位[点击查看答案]答：B3．RLC串联谐振电路达到谐振时，以下论述中正确的是(时)（）A.电容两端电压达最大值B.电感两端电压达最大值C.电阻两端电压达最大值D.以上三个电压均达最大值[点击查看答案]答：C4．下列关于三相电路的电压(电流)的关系式中,正确的是（）A.任何三相电路中,线电流++=0；B.任何三相电路中,线电压++=0；C.任何三角形联接的三相电路中,；D.任何星形联接的三相电路中, 。

[点击查看答案]答：B5．三个大小均为的电阻接成星形，则其等效的三角形解法中每个电阻的阻值为（）A.；B.3；C.；D.2[点击查看答案]答：B三、综合计算题。

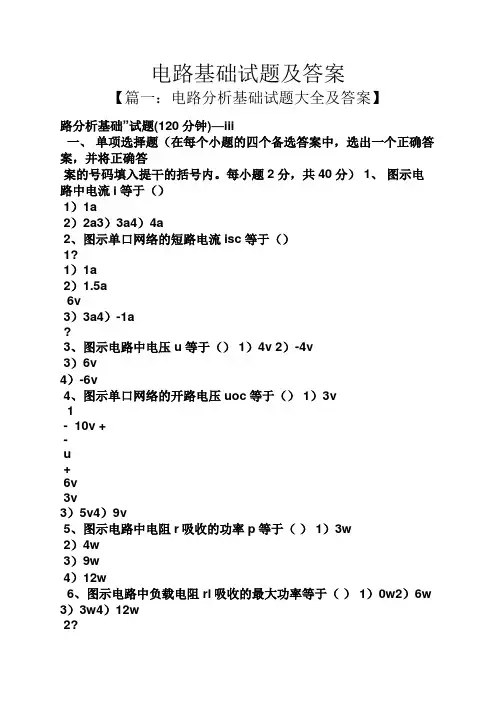

电路基础试题及答案【篇一：电路分析基础试题大全及答案】路分析基础”试题(120分钟)—iii一、单项选择题（在每个小题的四个备选答案中，选出一个正确答案，并将正确答案的号码填入提干的括号内。

每小题2分，共40分） 1、图示电路中电流i等于（）1）1a2）2a3）3a4）4a2、图示单口网络的短路电流isc等于（）1?1）1a2）1.5a6v3）3a4）-1a?3、图示电路中电压 u等于（） 1）4v 2）-4v3）6v4）-6v4、图示单口网络的开路电压uoc等于（） 1）3v1- 10v +-u+6v3v3）5v4）9v5、图示电路中电阻r吸收的功率p等于（） 1）3w2）4w3）9w4）12w6、图示电路中负载电阻 rl吸收的最大功率等于（） 1）0w2）6w 3）3w4）12w2?5:1rl4?ab8、图示电路中开关断开时的电容电压uc(0?)等于（1）2v22v3）4v4）0v9、图示电路开关闭合后的电压uc(?)等于（）1）2v 2）4v3）6v4）8v10、图示电路在开关断开后电路的时间常数等于（ 1）2s 2）3s 3）4s4）7s11、图示电路的开关闭合后，电感电流i(t)等于（）1）5e?2ta2）5e?0.5ta3）5(1?e?2t) a4）5(1?e?0.5t)a12、图示正弦电流电路中电压u(t)的振幅等于（） 1）1v 2）4v36v+uc-）1fi1h1huus(t)?cos(2t)v4）20v13、图示正弦电流电路中电压u(t)的初相等于（） 1）36.9?2）?36.9? 3）?53.1?4）53.1?14、图示单口网络相量模型的等效阻抗等于（） 1）(3+j4) ? 2）(0.33-j0.25) ? 3）(1.92+j1.44) ? 4）(0.12+j0.16) ?15、图示单口网络相量模型的等效导纳等于（）1）(0.5+j0.5) s 2）(1+j1) s 3）(1-j1) s 4）(0.5-j0.5) s16、图示单口网络的功率因素为（） 1）0.8 2）0.7073）-0.6 4）0.617、图示电路中电阻r吸收的平均功率p等于（）1）12.5w43?usuus(t)?5cos(2t)v+_j4?aj1?b3?0.25fbu3h3）32w4）25w18、图示电路中负载获得的最大平均功率等于（）1）2.5w2）5w3）10w4）20wuus(t)?10cos(3t)v19、图示单口网络的等效电感为（） 1）1h2）2ha3）3.5h4）4hb20、图示谐振电路的品质因数为（） 1）0.01 2）13）101f4）100二、选择填空题（在每小题的三个备选答案，并将正确答案的号码填入题干的空格内。

《数字电子技术》试卷一一、 填空（每空1分，共２５分）１、(10110)2=( )10=( )16(28)10=( )2=( )16 （56）10=（ ）8421BCD２、最基本的门电路是： 、 、 。

３、有N 个变量组成的最小项有 个。

4、基本RS 触发器的特征方程为_______ ,约束条件是 __.5、若存储器的容量是256×4RAM,该RAM 有 ___存储单元，有 字，字长_____位，地址线 根。

6、用N 位移位寄存器构成的扭环形计数器的模是________.7、若令JK 触发器的J=K=T 则构成的触发器为_______.8、如图所示，Y= 。

9、如图所示逻辑电路的输出Y= 。

10、已知Y=D AC BC B A ++，则Y = ，Ｙ／＝ 。

11、组合逻辑电路的特点是_________、___________;与组合逻辑电路相比，时序逻辑电路的输出不仅仅取决于此刻的_______;还与电路 有关。

二、 化简(每小题5分，共20分)1、公式法化简（１）Ｙ＝ABC ABC BC BC A ++++=+++（２）Y ABC A B C2、用卡诺图法化简下列逻辑函数=+++（１）Y BCD BC ACD ABDY=∑+∑（２）(1,3,4,9,11,12,14,15)(5,6,7,13)m d三、设下列各触发器初始状态为0，试画出在CP作用下触发器的输出波形(10分)四、用74LS161四位二进制计数器实现十进制计数器（15分）五、某汽车驾驶员培训班结业考试，有三名评判员，其中A 为主评判员，B 、C 为副评判员，评判时，按照少数服从多数原则，但若主评判员认为合格也可以通过。

试用74LS138和与非门实现此功能的逻辑电路。

(15分)P Q A Q B Q C Q D C T 74LS161 LD CPQ A 、Q B 、Q C 、Q D ：数据输出端； A 、B 、C 、D ：数据输入端； P 、T ：计数选通端；r C ：异步复位端；CP ：时钟控制输入端；D L ：同步并置数控制端；六、试分析如图电路的逻辑功能,设各触发器的初始状态为0(15分)《数字电子技术》试卷一参考答案一、填空（每空1分，共２５分）1、10(22)、16(16)；2(11100)、16(1)C ；8421(01010110)BCD 。

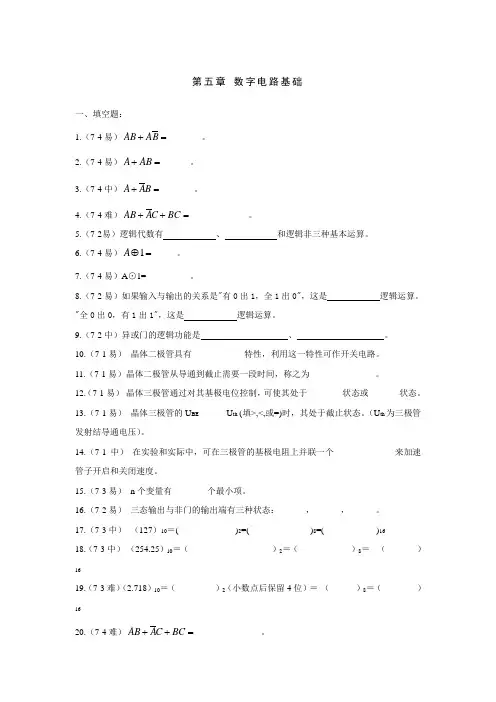

第五章 数字电路基础一、填空题：1.（7-4易）______AB AB +=。

2.（7-4易）_____A AB +=。

3.（7-4中）______A AB +=。

4.（7-4难）___________AB AC BC ++=。

5.（7-2易）逻辑代数有 、 和逻辑非三种基本运算。

6.（7-4易）1____A ⊕=。

7.（7-4易）A ⊙1=__________。

8.（7-2易）如果输入与输出的关系是"有0出1，全1出0"，这是 逻辑运算。

"全0出0，有1出1"，这是 逻辑运算。

9.（7-2中）异或门的逻辑功能是 、 。

10.（7-1易） 晶体二极管具有____________特性，利用这一特性可作开关电路。

11.（7-1易）晶体二极管从导通到截止需要一段时间，称之为_______________。

12.（7-1易） 晶体三极管通过对其基极电位控制，可使其处于________状态或_______状态。

13.（7-1易） 晶体三极管的U BE _____ U th (填>,<,或=)时，其处于截止状态。

（U th 为三极管发射结导通电压）。

14.（7-1中） 在实验和实际中，可在三极管的基极电阻上并联一个______________来加速管子开启和关闭速度。

15.（7-3易） n 个变量有________个最小项。

16.（7-2易） 三态输出与非门的输出端有三种状态：______，______，______。

17.（7-3中） （127）10＝( )2=( )8=( )1618.（7-3中） （254.25）10＝（ ）2＝（ ）8＝ （ ）1619.（7-3难）（2.718）10＝（ ）2（小数点后保留4位）＝ （ ）8＝（ ）1620.（7-4难）AB A C BC ++=_______________。

21.（7-1易）逻辑变量的取值有种，即。

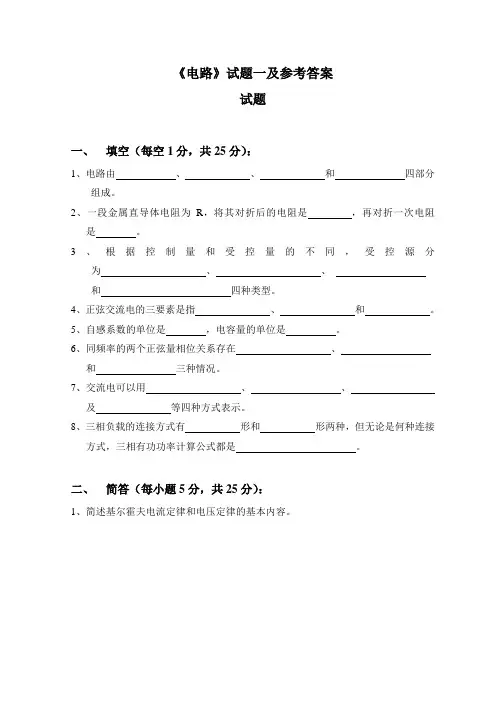

《电路》试题一及参考答案试题一、填空（每空1分，共25分）：1、电路由、、和四部分组成。

2、一段金属直导体电阻为R，将其对折后的电阻是，再对折一次电阻是。

3、根据控制量和受控量的不同，受控源分为、、和四种类型。

4、正弦交流电的三要素是指、和。

5、自感系数的单位是，电容量的单位是。

6、同频率的两个正弦量相位关系存在、和三种情况。

7、交流电可以用、、及等四种方式表示。

8、三相负载的连接方式有形和形两种，但无论是何种连接方式，三相有功功率计算公式都是。

二、简答（每小题5分，共25分）：1、简述基尔霍夫电流定律和电压定律的基本内容。

2、什么是替代定理？3、提高功率因数的意义有哪些？4、串联谐振电路的基本特征有哪些？5、三相交流供电与单相供电方式相比，其主要优点有哪些？三、 计算（每小题10分，共50分）：1、如图所示，已知电压源电动势U S1＝42V ，U S2＝21V ，R 1＝12Ω，R 2＝6Ω，R 3＝3Ω，求各电阻中通过的电流。

R U I 32、用回路电流法求下图中的电流I 。

1Ω3、电路如图所示，用戴维南定理求流过30Ω电阻上电流的大小。

U Sb4、将一个R＝15Ω，L＝0.23mH的电感线圈与100μF的电容器并联，求该并联电路的谐振频率和谐振时的等效阻抗。

5、某三相Y形对称负载，线电压U L＝380V，每相电阻R＝6Ω，感抗X L＝8Ω，求每相负载电流、三相有功功率和三相视在功率。

参考答案一、 填空（每空一分）：1、电源，负载，连接导线，控制保护装置；2、R/4，R/16；3、电压控制电压源，电压控制电流源，电流控制电压源，电流控制电流源；4、幅值，频率，初相角；5、亨利，法拉；6、超前，滞后，同相；7、三角函数式，波形图，矢量图，相量；8、Y （星），Δ（三角），ϕcos 3L L I U P =。

二、 简答（每小题5分）：1、基尔霍夫电流定律：在任一时刻，电路中任何节点上所有电流的代数和等于0；基尔霍夫电压定律：任何时刻，在电路中环绕任何回路的所有支路电压的代数和等于0。

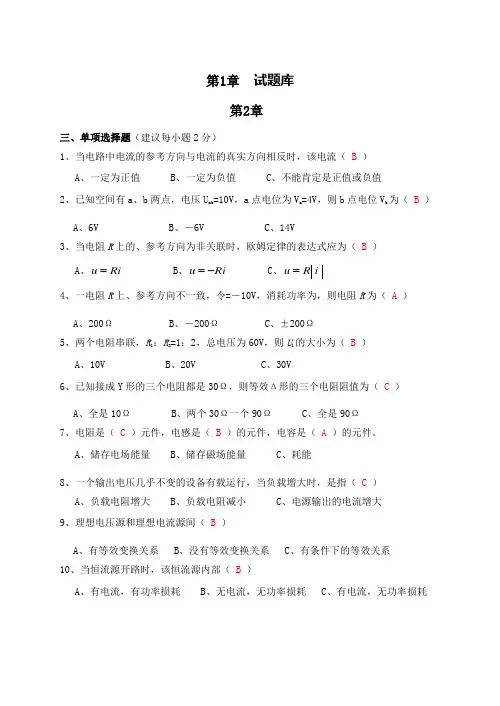

第1章 试题库第2章三、单项选择题（建议每小题2分）1、当电路中电流的参考方向与电流的真实方向相反时，该电流（ B ） A 、一定为正值 B 、一定为负值 C 、不能肯定是正值或负值2、已知空间有a 、b 两点，电压U ab =10V ，a 点电位为V a =4V ，则b 点电位V b 为（ B ） A 、6V B 、－6V C 、14V3、当电阻R 上的、参考方向为非关联时，欧姆定律的表达式应为（ B ） A 、Ri u = B 、Ri u -= C 、 i R u =4、一电阻R 上、参考方向不一致，令=－10V ，消耗功率为，则电阻R 为（ A ） A 、200Ω B 、－200Ω C 、±200Ω5、两个电阻串联，R 1：R 2=1：2，总电压为60V ，则U 1的大小为（ B ） A 、10V B 、20V C 、30V6、已知接成Y 形的三个电阻都是30Ω，则等效Δ形的三个电阻阻值为（ C ） A 、全是10Ω B 、两个30Ω一个90Ω C 、全是90Ω7、电阻是（ C ）元件，电感是（ B ）的元件，电容是（ A ）的元件。

A 、储存电场能量 B 、储存磁场能量 C 、耗能8、一个输出电压几乎不变的设备有载运行，当负载增大时，是指（ C ） A 、负载电阻增大 B 、负载电阻减小 C 、电源输出的电流增大 9、理想电压源和理想电流源间（ B ）A 、有等效变换关系B 、没有等效变换关系C 、有条件下的等效关系 10、当恒流源开路时，该恒流源内部（ B ）A 、有电流，有功率损耗B 、无电流，无功率损耗C 、有电流，无功率损耗五、计算分析题（根据实际难度定分，建议每题在6～12分范围） 1、图所示电路，已知U =3V ，求R 。

（2Ω）2、图所示电路，已知U S ＝3V ，I S ＝2A ，求U AB 和I 。

（3V 、5A ）3、图所示电路，负载电阻R L 可以任意改变，问R L 等于多大时其上可获得最大功率，并求出最大功率P Lmax 。

精心整理试题库薛永培作“电路分析基础”试题(120分钟)—III单项选择题（在每个小题的四个备选答案中，选出一个正确答案，并将正确答案的号码填入提干的括号内。

每小题2分，共40分） 图示电路中电流i 等于（2） 1）1A 2）2A 3）3A 4）4A2、图示单口网络的短路电流sci 等于（1）1）1A 2）1.5A 3）3A 4）-1A3、图示电路中电压u 等于（2） 1）4V 2）-4V 3）6V 4）-6V4、图示单口网络的开路电压ocu 等于（1）1）3V 2）4V3）5V4）9V5、图示电路中电阻R 吸收的功率P 等于（3） 1）3W 2）4W 3）9W 4）12W6、图示电路中负载电阻L R 吸收的最大功率等于（3） 1）0W2）6W 3）3W 4）12W7、图示单口网络的等效电阻等于（1） 1）2Ω 2）4Ω7AΩ2Ω1Ω4i6VΩ2Ω4sci Ω2Ω4+_3VΩ2+_R Ω1A3Ω1Ω26V +_3V+_+-ocu Ω3+_6V5:1LR Ω4-+i2ab3）6Ω 4）-2Ω8、图示电路中开关断开时的电容电压)0(+c u 等于（2） 1）2V 2）3V 3）4V 4）0V9、图示电路开关闭合后的电压)(∞c u 等于（4） 1）2V 2）4V 3）6V4）8V 10、图示电路在开关断开后电路的时间常数等于（2） 1）2S 2）3S 3）4S4）7S11、图示电路的开关闭合后，电感电流)(t i 等于（3）1）te 25- A2）te5.05- A3）)1(52te -- A 4）)1(55.0te -- A 12、图示正弦电流电路中电压)(t u 的振幅等于（4）1）1V 2）4V 3）10V 4）20V13、图示正弦电流电路中电压)(t u 的初相等于（1）1）︒9.362）︒-9.36 3）︒-1.534）︒1.5314、图示单口网络相量模型的等效阻抗等于（3） 1）(3+j4)Ω2）(0.33-j0.25)ΩΩ46VΩ2+_Ω2+-cu 0=t F1- +1u 12u + -Ω2+_Ω2+-=t F1F 25AΩ20=t i1Hs10+_+_u1Hsu F25.0Vt t u s )2cos()(=Ω3+_+_u2Hsu Vt t u s )2cos(5)(=Ω3+_Ω4j ab3）(1.92+j1.44)Ω 4）(0.12+j0.16)Ω15、图示单口网络相量模型的等效导纳等于（4）1）(0.5+j0.5)S 2）(1+j1)S3）(1-j1)S4）(0.5-j0.5)S16、图示单口网络的功率因素为（4）1）0.8 2）0.707 3）-0.6 4）0.617、图示电路中电阻R 吸收的平均功率P 等于（2） 1）12.5W 2）16W 3）32W 4）25W18、图示电路中负载获得的最大平均功率等于（1） 1）2.5W 2）5W 3）10W 4）20W19、图示单口网络的等效电感为（3） 1）1H2）2H 3）3.5H 4）4H 20、图示谐振电路的品质因数为（4） 1）0.01 2）1 3）104）100二、选择填空题（在每小题的三个备选答案，并将正确答案的号码填入题干的空格内。

电路考试试题库及参考答案一、选择题（每题2分，共20分）1. 在理想电路中，电阻R、电流I和电压V之间的关系是：A. V = IRB. V = I/RC. I = V/RD. R = V/I参考答案：A2. 以下哪个不是串联电路的特点？A. 总电阻等于各部分电阻之和B. 各部分电流相同C. 总电压等于各部分电压之和D. 各部分电压相等参考答案：D3. 电容C的单位是：A. 欧姆（Ω）B. 法拉（F）C. 亨利（H）D. 西门子（S）参考答案：B4. 电感L的单位是：A. 欧姆（Ω）B. 法拉（F）C. 亨利（H）D. 西门子（S）参考答案：C5. 在交流电路中，电压与电流之间的相位差为零时，电路是：A. 纯电阻电路B. 纯电容电路C. 纯电感电路D. 非纯电路参考答案：A6. 以下哪个不是二极管的特性？A. 单向导电性B. 正向导通C. 反向截止D. 双向导电性参考答案：D7. 欧姆定律适用于：A. 纯电阻电路B. 纯电容电路C. 纯电感电路D. 所有电路参考答案：A8. 一个电路中，如果电流I=2A，电压V=10V，则该电路的功率P是：A. 20WB. 10WC. 5WD. 15W参考答案：A9. 一个电路的总电阻为100Ω，当电流为1A时，该电路的总电压是：A. 10VB. 100VC. 200VD. 50V参考答案：B10. 在RLC串联电路中，当电阻R、电感L和电容C的阻抗相等时，电路的谐振频率为：A. 0HzB. 1/(2π√(LC))C. 1/(2π√(RL))D. 1/(2π√(RC))参考答案：B二、填空题（每空2分，共20分）1. 一个电路的总电阻为150Ω，总电压为300V，则通过电路的电流为_______A。

参考答案：2A2. 当一个电容器充电时，其储存的能量Q与电压V的关系是Q =_______。

参考答案：CV/23. 一个电感器在交流电路中对电流的阻碍作用称为_______。

《电路》试题四及参考答案电路模型及等效变换一、判断下列说法的正确与错误1、实际电感线圈在任何情况下的电路模型都可以用电感元件来抽象表征。

（×）2、电压、电位和电动势定义式形式相同，所以它们的单位一样。

（∨）3、电功率大的用电器，电功也一定大。

（×）4、电路分析中一个电流得负值，说明它小于零。

（×）5、电压和电流计算结果得负值，说明它们的参考方向假设反了。

（∨）6、理想电压源和理想电流源可以等效互换。

（×）7、两个电路等效，即它们无论其内部还是外部都相同。

（×）8、负载上获得最大功率时，说明电源的利用率达到了最大。

（×）9、电路等效变换时，如果一条支路的电流为零，可按短路处理。

（×）10、基尔霍夫电流定律不仅适用于电路中的任意一个节点，而且也适合用于包含部分电路的任一假设的闭合面。

（∨）11、强电和弱电回路可以适合用一根电缆。

（×）12、描述电场的电力线总是起始于正电荷，终止于负电荷；电力线既不闭合、不间断，也不相交。

（∨）13、通过电阻上的电流增大到原来的2倍时，它所消耗的功率也增大2倍。

（×）14、电阻元件的伏安关系是一条通过原点的直线。

（×）15、电阻率也称电阻系数，它指某种导体作成长1m，横截面积1mm2的导体，在温度20℃时的电阻值。

（∨）16、接地装置对地电压与通过接地体流入地中的电流比值称为接地电阻。

（∨）17、在一段电阻电路中，如果电压不变，当增加电阻时，电流就减少，如果电阻不变，增加电压时，电流就减少。

（× ）18、仪表的误差有：本身固有误差和外部环境造成的附加误差。

（ ∨ ）19、全电路欧姆定律是用来说明在一个闭合电路中，电流与电源的电动势成正比，与电路中电源的内阻和外阻之和成反比。

（ ∨ ）20、选择仪表量程的原则是：被测量值不低于仪表选用量程的2／3，而又不超过仪表的最大量程。

电路基础试题及答案一、判断题1、选择参考点不同时，电路中其余各点的电位不同，这就是电位的相对性。

（√）2、电流的方向是指正电荷定向移动的方向。

（√）3、世界各国使用的交流电都是一样的50Hz、220V。

（×）4、通路是指电路各部分连接成闭合的电路。

（√）5、在串联电路中,阻值越大的电阻,其两端分得的电压越小。

（×）6、1kWh单位表示1kW的用电器在额定情况下1h内所消耗的功率。

（×）7、有一个100Ω的负载要想从内阻为50Ω的电源获得最大功率，采用一个相同的100Ω（×）8、电路中任意两个结点之间连接的电路统称为支路。

（×）9、电容在直流稳态电路中相当于开路。

（√）10、一个实际电源即可用实际电压源也可用实际电流源来等效。

（√）11、电功率也称功率，是指单位时间内电路产生或消耗的电能，基本单位是W。

（√）12、电容器和电感器只进行能量转换,所以说它们是贮能元件。

（√）13、变压器两侧的电压有效值与两侧绕组的匝数成正比。

（√）14、实用中的任何一个两孔插座对外都可视为一个有源二端网络。

（√）15、正弦量的三要素是指它的最大值、角频率和初相位。

（√）16、220V 60W灯泡,若接在110V的电源上能正常发光。

（×）17、在三相四线制供电系统中，规定中性线上可以安装开关和熔断器。

（×）18、负载星形连接时，相电压等于线电压，相电流不等于线电流。

（×）19、RLC串联电路谐振时阻抗最大。

（×）20、R-C串联电路，V1、V2的读数分别是30V、40V，则V的读数为10V。

（×）21、选择参考点不同时，电路中某两点的电压相同。

( √ )22、我们规定正电荷定向移动的方向为电流的方向。

( √ )23、我国使用的交流电频率为60Hz。

( × )24、断路是指电路各部分连接成闭合的电路。

( × )25、电阻并联，总的阻值变小且小于最小的阻值。

电路基础试题及参考答案一、选择题1、在下列电路元件中，哪些是耗能元件？A.电动机B.蓄电池C.电阻器D.变压器答案：C2、在一个简单的RC串联电路中，当输入电压不变时，增加电阻R的阻值，则电路的输出电压将如何变化？A.增加B.减小C.不变D.与R的大小有关答案：B3、在一个简单的RLC串联电路中，当输入电压不变时，增加电阻R 的阻值，则电路的输出电流将如何变化？A.增加B.减小C.不变D.与R的大小有关答案：B二、填空题1、电阻器是________元件，它可以通过改变本身的________来改变其电阻值。

答案：耗能；阻值2、在一个简单的RC串联电路中，当输入电压不变时，增加电容C的容量，则电路的输出电压将如何变化？________。

答案：不变三、计算题1、在一个简单的RC串联电路中，已知输入电压为10V，电阻R的阻值为5Ω，电容C的容量为2μF。

求电路的输出电压。

解：根据欧姆定律，电路中的电流为：I = \frac{U}{R} =\frac{10V}{5\Omega} = 2A。

根据电容器的特性，电路的输出电压为：U_{out} = U - I(R×t)。

由于电容器的充电时间很短，可以认为t=0，因此U_{out} = U = 10V。

经济学基础试题及参考答案一、选择题1、在经济学中，下列哪一种情况最可能导致商品的需求曲线向右移动？A.商品价格下降B.消费者收入增加C.生产成本增加D.政治不稳定答案：B.消费者收入增加。

2、在完全竞争市场中，企业的产品差异化程度对价格有何影响？A.差异化程度越高，价格越高B.差异化程度越高，价格越低C.价格与差异化程度无关D.以上都有可能答案：A.差异化程度越高，价格越高。

3、下列哪一种货币政策可能会导致通货膨胀？A.增加货币供应量B.减少货币供应量C.增加政府支出D.减少政府支出答案：A.增加货币供应量。

二、简答题1、请简述在微观经济学中，市场失灵的主要原因是什么？如何克服？答案：市场失灵的主要原因包括不完全竞争、外部性、公共品和信息不对称。

第1章 试题库“电路分析基础”试题(120分钟)—III一、 单项选择题（在每个小题的四个备选答案中，选出一个正确答案，并将正确答案的号码填入提干的括号内。

每小题2分，共40分） 1、 图示电路中电流i 等于（2） 1）1A 2）2A 3）3A 4）4A2、图示单口网络的短路电流sc i 等于（1） 1）1A 2）1.5A 3）3A 4）-1A3、图示电路中电压u 等于（2） 1）4V 2）-4V 3）6V 4）-6V4、图示单口网络的开路电压oc u 等于（1）1）3V 2）4V 3）5V 4）9V5、图示电路中电阻R 吸收的功率P 等于（3） 1）3W2）4W3）9W 4）12W6、图示电路中负载电阻L R 吸收的最大功率等于（3） 1）0W 2）6W 3）3W 4）12W7、图示单口网络的等效电阻等于（4） 1）2Ω 2）4Ω 3）6Ω 4）-2Ω8、图示电路中开关断开时的电容电压)0(+c u 等于（） 1）2V7AΩ2Ω1Ω4i6VΩ2Ω4sci Ω2Ω4+_3V Ω2+_R Ω1A3Ω3+_6V5:1LR Ω4-+i2ab4VΩ2+_Ω2+-cu +_2V=t F12）3V 3）4V 4）0V9、图示电路开关闭合后的电压)(∞c u 等于（）1）2V 2）4V 3）6V4）8V 10、图示电路在开关断开后电路的时间常数等于（） 1）2S 2）3S 3）4S4）7S11、图示电路的开关闭合后，电感电流)(t i 等于（） 1）te 25- A2）te5.05- A3）)1(52te -- A4）)1(55.0te -- A 12、图示正弦电流电路中电压)(t u 的振幅等于（） 1）1V 2）4V 3）10V 4）20V13、图示正弦电流电路中电压)(t u 的初相等于（） 1）︒9.362）︒-9.36 3）︒-1.53 4）︒1.5314、图示单口网络相量模型的等效阻抗等于（）1）(3+j4)Ω2）(0.33-j0.25)Ω 3）(1.92+j1.44)Ω 4）(0.12+j0.16)Ω15、图示单口网络相量模型的等效导纳等于（） 1）(0.5+j0.5)S 2）(1+j1)SΩ46VΩ2+_Ω2+-cu 0=t F1- +1u 12u + -Ω2+_Ω2+-=t F1F 25AΩ20=t i1Hs10+_+_u1Hsu F25.0Vt t u s )2cos()(=Ω3+_+_u2Hsu Vt t u s )2cos(5)(=Ω3+_Ω4j abΩ1Ω2j aΩ-1j3）(1-j1)S 4）(0.5-j0.5)S16、图示单口网络的功率因素为（） 1）0.8 2）0.707 3）-0.6 4）0.617、图示电路中电阻R 吸收的平均功率P 等于（） 1）12.5W 2）16W 3）32W 4）25W18、图示电路中负载获得的最大平均功率等于（） 1）2.5W 2）5W 3）10W 4）20W19、图示单口网络的等效电感为（） 1）1H2）2H3）3.5H 4）4H 20、图示谐振电路的品质因数为（） 1）0.01 2）1 3）104）100二、选择填空题（在每小题的三个备选答案，并将正确答案的号码填入题干的空格内。

复习学习材料试题与参考答案《市场营销学》习题答案一、单选题1.有“220V.100W”“220V.25W”白炽灯两盏，串联后接入220V交流电源，其亮度情况是__B____。

A.100W灯泡最亮B.25W灯泡最亮C.两只灯泡一样亮D.无法判断2.初始值是电路换路后最初瞬间的数值，用___B___表示。

A.B.C.D.3.电流源开路时，该电流源内部___B___。

A.有电流，有功率损耗B.无电流，无功率损耗C.有电流，无功率损耗D.无电流，有功率损耗4.关于叠加定理的应用，下列叙述中错误的是___C___。

A.仅适用于线性电路，不适用于非线性电路B.仅适用于线性电路的电压、电路计算C.对于不作用的电流源可用短路替代，不作用的电压源可用开路替代D.对于不作用的电流源可用开路替代，不作用的电压源可用短路替代5.一个电热器，接在10V的直流电源上，产生的功率为P。

把它改接在正弦交流电源上，使其产生的功率为P/2，则正弦交流电源电压的最大值为__A____。

A.7.07VB.5VC.14VD.10V6.电感和电容在不同次谐波电源作用下的感抗和容抗变化规律是___C___。

A.随着输入频率增大，感抗和容抗都增大B.随着输入频率增大，感抗和容抗都减小C.随着输入频率增大，感抗变大，容抗变小D.随着输入频率增大，感抗变小，容抗变大7.符合无损耗、K=1和自感量、互感量均为无穷大条件的变压器是（A）。

A.理想变压器B.全耦合变压器C.空芯变压器D.以上都不对8.将两个1mH的电感并联在一起（无互感同侧并联），其等效电感是_D_____。

A.2mHB.1mHC.3mHD.0.5mH9.直流情况下，电流的容抗（C）。

A.与频率成正比，与电容量成正比B.与频率成正比，与电容量成反比C.与频率成反比，与电容量成反比D.与频率成反比，与电容量成正比10.用一个电磁式电流表去测量某一非正弦电路的电流，则该电磁式电流表的读数表示这个非正弦电路电流的___A___。
