拉森钢板桩规格型号

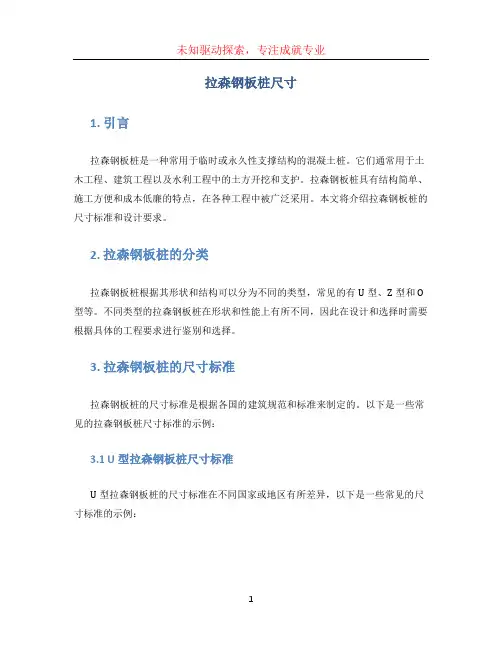

拉森钢板桩尺寸1. 引言拉森钢板桩是一种常用于临时或永久性支撑结构的混凝土桩。

它们通常用于土木工程、建筑工程以及水利工程中的土方开挖和支护。

拉森钢板桩具有结构简单、施工方便和成本低廉的特点，在各种工程中被广泛采用。

本文将介绍拉森钢板桩的尺寸标准和设计要求。

2. 拉森钢板桩的分类拉森钢板桩根据其形状和结构可以分为不同的类型，常见的有U型、Z型和O 型等。

不同类型的拉森钢板桩在形状和性能上有所不同，因此在设计和选择时需要根据具体的工程要求进行鉴别和选择。

3. 拉森钢板桩的尺寸标准拉森钢板桩的尺寸标准是根据各国的建筑规范和标准来制定的。

以下是一些常见的拉森钢板桩尺寸标准的示例：3.1 U型拉森钢板桩尺寸标准U型拉森钢板桩的尺寸标准在不同国家或地区有所差异，以下是一些常见的尺寸标准的示例：尺寸(mm) 重量(kg/m) 截面面积(cm2) 换算慢阻力(kN/m2)400x100 48.0 100.0 180.0400x125 55.0 125.0 280.0400x150 61.0 150.0 300.03.2 Z型拉森钢板桩尺寸标准Z型拉森钢板桩的尺寸标准也有一些差异，以下是一些常见的尺寸标准的示例：尺寸(mm) 重量(kg/m) 截面面积(cm2) 换算慢阻力(kN/m2)575x200 76.1 200.0 210.0600x225 86.0 225.0 245.0600x250 93.0 250.0 265.03.3 O型拉森钢板桩尺寸标准O型拉森钢板桩的尺寸标准通常是根据具体的工程需求进行定制，以下是一些常见的尺寸标准的示例：尺寸(mm) 重量(kg/m) 截面面积(cm2) 换算慢阻力(kN/m2)800 x 400 144.0 800.0 395.01000 x 400 180.0 1000.0 530.01200 x 400 216.0 1200.0 675.04. 拉森钢板桩的设计要求拉森钢板桩的设计要求主要包括桩身尺寸、桩身材料、施工工艺和施工质量控制等方面。

国内常用拉森钢板桩型号
以下是一些常用的拉森钢板桩型号及其相关参考内容：
1. LARSSEN 605
- 截面尺寸：宽度： 600mm；高度： 170mm；厚度： 10mm - 重量： 70.3kg/m
- 承载力： 1270kN/m
- 面积： 62.5cm2/m
- 撑拱： 40.3m，支撑坚固度为 10%
- 适用范围：适用于支挡结构、打桩及复合结构等
2. LARSSEN 616
- 截面尺寸：宽度： 600mm；高度： 210mm；厚度： 12mm - 重量： 92.9kg/m
- 承载力： 1610kN/m
- 面积： 74.5cm2/m
- 撑拱： 51.0m，支撑坚固度为 10%
- 适用范围：适用于支挡结构、打桩及复合结构等
3. LARSSEN 720
- 截面尺寸：宽度： 700mm；高度： 240mm；厚度： 12mm - 重量： 103.3kg/m
- 承载力： 1520kN/m
- 面积： 84.8cm2/m
- 撑拱： 30.2m，支撑坚固度为 10%
- 适用范围：适用于支挡结构、打桩及复合结构等
4. LARSSEN 780
- 截面尺寸：宽度： 750mm；高度： 320mm；厚度： 15mm - 重量： 146.0kg/m
- 承载力： 2400kN/m
- 面积： 112cm2/m
- 撑拱： 63.0m，支撑坚固度为 10%
- 适用范围：适用于支挡结构、打桩及复合结构等
以上是一些常用的拉森钢板桩型号及其相关参考内容，实际使用时请根据具体情况选择合适的型号和规格。

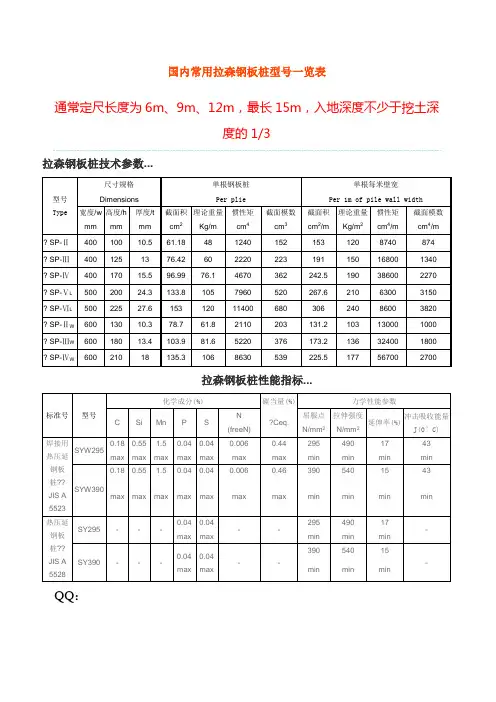

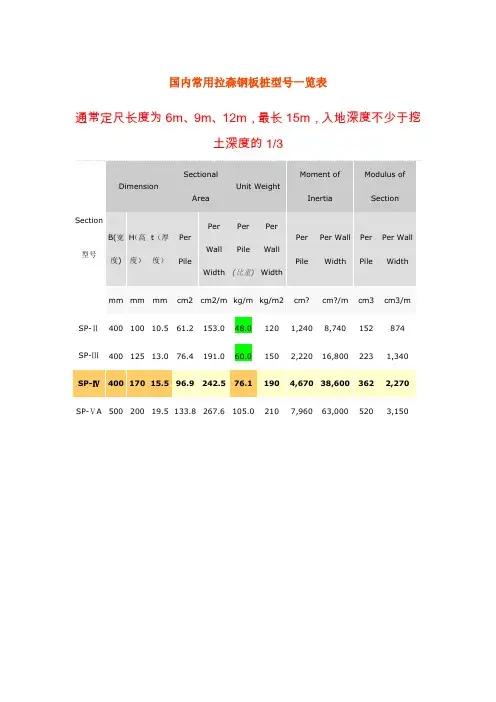

国内常用拉森钢板桩型标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]国内常用拉森钢板桩型号一览表通常定尺长度为6m 、9m 、12m ,最长15m ,入地深度不少于挖土深度的1/3Sectional AreaUnit WeightMoment ofInertiaModulus of SectionSecti on型号B （宽度）H（高 度） t（厚 度）Per P 订ePer WallWidth Per Pileat重）Per WallWidth Per P 订ePerWallWidth Per PilePer WallWidthmm mmmmcm2 cm2/m kg/m kg/m2cm cm/m cm3 cm3/mSP-II 400 100120 1, 240 & 740 152 874sp-m400 125150 2, 220 16, 800 223 1,340SP-IV400 170190 4, 670 3& 600 362 2, 270SP-VA 500 200210 7, 960 63, 000 520 3, 150宽B 高H片度t截面积A理论重量W惯性矩lx截面模数Zxmm mm mm c nV kg/m cm 'cm §冷弯CSP1500120 2074 冷弯CSP2575 180 4957 冷弯CSZ1610 5688详情垂询:武钢集团汉口轧钢丿L市场部联系人：叶掀亮电话：传真:手机：邮箱:论重量及截面特性截型号（宽度X 高度）有效宽度mm有效高度H xmm腹板厚度tmm单根材每米板面截面面积cm3理论重量kg/m惯性矩lxcm1截面模量Wxcm3截面面积cm:理论重量kg/m2惯性距lx4cm截面模量Wxcm3400X85 400 85 598 88 4500 529拉森钢板桩计算:1、支护单边（拉森钢板）每米重二1/*6*60二900KG2、支护双边全长（拉森钢板）全重二900*2*67二120600KG3、加劲板重二*67*2二5105. 4KG4、支撑重=**67/3=5、合计=++120600=131075 表格形式见表一。

ⅳ级拉森钢板桩规格
Ⅳ级拉森钢板桩是一种常见的桩基施工材料，其规格可以根据具体的工程需求进行选择和定制。

一般来说，Ⅳ级拉森钢板桩的规格包括以下参数：
1. 长度：一般为6米、9米、12米等标准长度，也可根据实际需要定制非标准长度；
2. 宽度：通常为400mm、600mm、800mm等常见宽度，也可以根据工程要求定制其他宽度；
3. 厚度：一般为10mm、12mm、16mm等常见厚度，也可根据工程要求定制其他厚度；
4. 钢板材质：常用的材质有Q235B、Q345B等，也可以根据特殊要求选择其他牌号的钢板；
5. 排列方式：可以选择单排、双排、交错排列等不同的排列方式，根据土体条件和工程要求进行选择；
6. 节段连接方式：常见的连接方式有钢板之间焊接、锁口连接等，也可以根据需求选择其他连接方式。

需要注意的是，具体的Ⅳ级拉森钢板桩规格应该根据具体的工程需求和设计要求进行选择和确认。

各种型号拉森钢板桩技术参数大全一、引言拉森钢板桩是一种常用于土木工程和建筑领域的重要工程材料。

本文将介绍各种型号拉森钢板桩的详细技术参数，以帮助读者更好地了解和选择合适的拉森钢板桩。

二、拉森钢板桩的分类根据结构形式和使用要求，拉森钢板桩可以分为多种型号，包括U型钢板桩、Z型钢板桩、ZM型钢板桩等。

下面将分别介绍各个型号的技术参数。

1. U型钢板桩U型钢板桩是一种横截面呈U形的钢板桩，其主要特点是施工简便、刚性好、拆卸方便。

以下是U型钢板桩的一般技术参数：- U型钢板桩型号：U6-700、U7-700、U8-700等- 钢板桩高度：6mm、7mm、8mm等- 钢板桩宽度：700mm- 钢板桩厚度：6mm、7mm、8mm等- 钢板桩重量：根据具体型号和长度而定2. Z型钢板桩Z型钢板桩具有较大的截面惯性矩和截面模量，能够承受较大的水平力。

以下是Z型钢板桩的一般技术参数：- Z型钢板桩型号：Z12-770、Z14-770、Z18-770等- 钢板桩高度：12mm、14mm、18mm等- 钢板桩宽度：770mm- 钢板桩厚度：12mm、14mm、18mm等- 钢板桩重量：根据具体型号和长度而定3. ZM型钢板桩ZM型钢板桩是一种组合型的钢板桩，结构更加复杂，可灵活调整和应用于不同的工程场合。

以下是ZM型钢板桩的一般技术参数：- ZM型钢板桩型号：ZM12-630、ZM14-630、ZM18-630等- 钢板桩高度：12mm、14mm、18mm等- 钢板桩宽度：630mm- 钢板桩厚度：12mm、14mm、18mm等- 钢板桩重量：根据具体型号和长度而定四、拉森钢板桩的应用领域拉森钢板桩广泛应用于桥梁、码头、隧道、堤坝、挡土墙等工程中。

其主要作用是支护土体、抵抗水流和土壤的侵蚀，保护工程结构的稳定性。

五、拉森钢板桩的优势相比传统的混凝土墙和木质挡土墙，拉森钢板桩具有以下优势：1. 施工快速便捷，可提高工程进度。

常用型号拉森钢板桩技术参数拉森钢板桩是一种常用于土木工程和建筑工程中的临时或永久性基础结构的钢制桩。

它由热轧钢板制成，可用于支撑挡土墙、护坡、堤坝、河道整治等工程。

拉森钢板桩具有高强度、高刚度和耐久性好的特点，广泛应用于各种工程项目中。

以下是一些常见型号的拉森钢板桩的技术参数：1.型号：U型拉森钢板桩技术参数：- 厚度范围：8-16mm- 高度范围：400-900mm- 宽度范围：100-400mm- 桩板截面面积：54-400cm²/m-截止桩板抗弯矩：80-600kNm/m- 板桩断面系数：4.0-9.8cm³/m2.型号：Z型拉森钢板桩技术参数：- 厚度范围：6-16mm- 高度范围：400-750mm- 宽度范围：100-420mm- 桩板截面面积：48-390cm²/m-截止桩板抗弯矩：72-585kNm/m- 板桩断面系数：4.0-7.8cm³/m3.型号：L型拉森钢板桩技术参数：- 厚度范围：8-16mm- 高度范围：400-750mm- 宽度范围：100-430mm- 桩板截面面积：56-400cm²/m-截止桩板抗弯矩：80-600kNm/m- 板桩断面系数：5.0-9.0cm³/m4.型号：S型拉森钢板桩技术参数：- 厚度范围：8-12mm- 高度范围：400-900mm- 宽度范围：150-500mm- 桩板截面面积：76-450cm²/m-截止桩板抗弯矩：120-680kNm/m- 板桩断面系数：6.0-11.3cm³/m5.型号：OZ型拉森钢板桩技术参数：- 厚度范围：8-16mm- 高度范围：400-850mm- 宽度范围：600-1000mm- 桩板截面面积：137-510cm²/m-截止桩板抗弯矩：180-850kNm/m- 板桩断面系数：11.0-20.1cm³/m这些技术参数可以根据具体项目的需求进行调整。

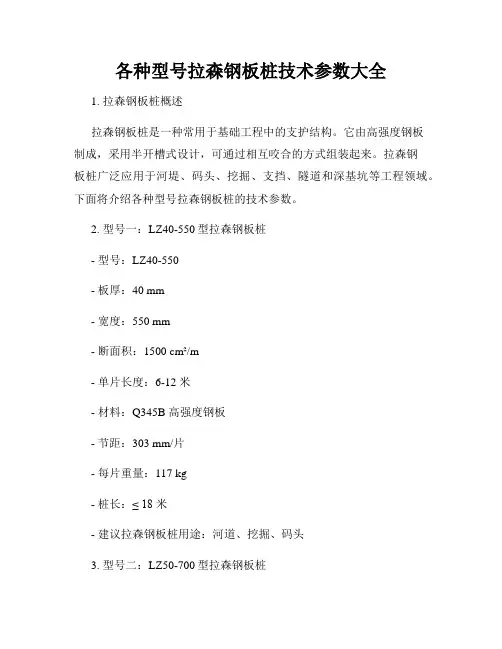

各种型号拉森钢板桩技术参数大全1. 拉森钢板桩概述拉森钢板桩是一种常用于基础工程中的支护结构。

它由高强度钢板制成，采用半开槽式设计，可通过相互咬合的方式组装起来。

拉森钢板桩广泛应用于河堤、码头、挖掘、支挡、隧道和深基坑等工程领域。

下面将介绍各种型号拉森钢板桩的技术参数。

2. 型号一：LZ40-550型拉森钢板桩- 型号：LZ40-550- 板厚：40 mm- 宽度：550 mm- 断面积：1500 cm²/m- 单片长度：6-12 米- 材料：Q345B 高强度钢板- 节距：303 mm/片- 每片重量：117 kg- 桩长：≤ 18 米- 建议拉森钢板桩用途：河道、挖掘、码头3. 型号二：LZ50-700型拉森钢板桩- 型号：LZ50-700- 板厚：50 mm- 宽度：700 mm- 断面积：2070 cm²/m- 单片长度：6-12 米- 材料：Q345B 高强度钢板- 节距：327 mm/片- 每片重量：159 kg- 桩长：≤ 18 米- 建议拉森钢板桩用途：挖掘、码头、河堤、支挡、隧道4. 型号三：LZ60-600型拉森钢板桩- 型号：LZ60-600- 板厚：60 mm- 宽度：600 mm- 断面积：1980 cm²/m- 单片长度：6-12 米- 材料：Q345B 高强度钢板- 节距：312 mm/片- 每片重量：132 kg- 桩长：≤ 18 米- 建议拉森钢板桩用途：河道、挖掘、隧道、深基坑5. 型号四：LZ70-470型拉森钢板桩- 型号：LZ70-470- 板厚：70 mm- 宽度：470 mm- 断面积：1640 cm²/m- 单片长度：6-12 米- 材料：Q345B 高强度钢板- 节距：261 mm/片- 每片重量：151 kg- 桩长：≤ 18 米- 建议拉森钢板桩用途：码头、挖掘、隧道、深基坑以上只是各种型号拉森钢板桩的部分技术参数，具体选择适合工程的型号应根据实际情况和设计要求来确定。

拉森钢板桩技术参数及性能指标
SYW295和SYW390是拉森钢板桩的两种型号，它们有
不同的尺寸规格和性能指标。

下面我们将详细介绍这些参数。

拉森钢板桩的尺寸规格包括型号、长度、宽度、高度和厚度等。

SP-Ⅱ、SP-Ⅲ、SP-Ⅳ、SP-Ⅴ和SP-Ⅵ是常用的型号，
它们的长度分别为400mm、400mm、400mm、500mm和
500mm。

宽度和高度的变化范围分别为100mm至225mm和130mm至210mm，而厚度的变化范围则为10.3mm至27.6mm。

单根钢板桩的截面模数、截面积、理论重量和惯性矩等参数也在表格中列出。

除了尺寸规格，拉森钢板桩的性能指标也是非常重要的。

化学成分包括碳、硅、锰、磷和硫等元素的含量，其中碳当量是一个重要的指标。

力学性能参数包括屈服点、拉伸强度、冲击吸收能和延伸率等。

这些参数的最小值也在表格中给出。

在实际应用中，拉森钢板桩主要用于土方支护、河道堤防、海堤工程和基坑支护等方面。

钢板桩的质量和性能对工程的安
全和可靠性有着决定性的影响，因此在选型和施工过程中需要严格按照相关标准和规范进行操作。

各种型号拉森钢板桩技术参数大全一、拉森钢板桩的常见型号拉森钢板桩主要有 U 型、Z 型和直线型三种类型，每种类型又包含多种不同的型号。

常见的 U 型拉森钢板桩型号有：SPIII、SPIV、SPV 等；Z 型拉森钢板桩型号有：Z400、Z500 等；直线型拉森钢板桩型号有：Larsen 1 等。

二、U 型拉森钢板桩技术参数1、 SPIII 型拉森钢板桩宽度：400mm高度：125mm厚度：13mm每米重量：60kg惯性矩：2220cm⁴/m截面模数：203cm³/m2、 SPIV 型拉森钢板桩宽度：400mm高度：170mm厚度：155mm每米重量：761kg惯性矩：3860cm⁴/m截面模数：270cm³/m3、 SPV 型拉森钢板桩宽度：400mm高度：225mm厚度：205mm每米重量：106kg惯性矩：6800cm⁴/m截面模数：467cm³/m三、Z 型拉森钢板桩技术参数1、 Z400 型拉森钢板桩宽度：400mm高度：180mm厚度：18mm每米重量：72kg惯性矩：3200cm⁴/m截面模数：250cm³/m2、 Z500 型拉森钢板桩宽度：500mm高度：200mm厚度：24mm每米重量：100kg惯性矩：5600cm⁴/m截面模数：400cm³/m四、直线型拉森钢板桩技术参数1、 Larsen 1 型拉森钢板桩宽度：500mm高度：250mm厚度：10mm每米重量：777kg惯性矩：20000cm⁴/m截面模数：1600cm³/m五、拉森钢板桩的材质拉森钢板桩通常采用高强度钢材制造，如 Q235、Q345 等。

这些钢材具有良好的屈服强度和抗拉强度，能够满足工程施工的要求。

六、拉森钢板桩的长度拉森钢板桩的长度可以根据工程需要进行定制，常见的长度有6m、9m、12m、15m 等。

在实际应用中，应根据地质条件、工程要求和施工条件等因素综合考虑，选择合适长度的钢板桩。

12米3#、4#拉森钢板桩小咬口打每延长米为2.5支，15米5#拉森钢板桩小咬口打每延长米为2支，15米～22米6#拉森钢板桩小咬口打每延长米为1.7支。

拉森桩适用于土质较差的淤泥层、流沙层基坑支护，一般开挖深度在5.50米～8米内。

也适用于海上围堰、铁路桥墩基坑围护作业。

围檩通常采用400×200H型钢、500×300H 型钢。

支撑采用500×300H型钢、φ300×16圆钢管，400×400宽翼H型钢、φ508支撑、φ609支撑等。

拉森钢板桩参数表：型号Section规格Dimensions截面面积Sectional Area单重Unit Weight惯性矩Moment of Inegrtia截面模数Modulus of Section WmmHmmTmm每桩PerPilecm2每米墙身Per WallWidthcm2/m每桩Per Pilekg/m每米墙身Per WallWidthcm2/m每桩Per Pilecm4每米墙身Per WallWidthcm4/m每桩Per Pilecm3每米墙身Per WallWidthcm3/mSP-III 400 125 13 76.4 191.0 60.0 150 2,220 16,800 223 1,340 SP-IV 400 170 15.5 96.9 242.5 76.1 190 4,670 38,600 362 2,270 SP-VL 500 200 24.3 133.8 267.6 105.0 210 7,960 63,000 520 3,150 SP-IIIW 600 180 13.4 103.9 173.2 81.6 136 5,220 32,400 376 1,800 优点：施工周期短，环保，止水性能好，抗侧压力强。

缺点：成本相对于普通槽钢偏高。

拔桩时由于机械震动容易产生土体微小沉降。

用法：小咬口封闭排列，钢围檩支撑或钢砼梁压顶。
