电接点压力表接线图

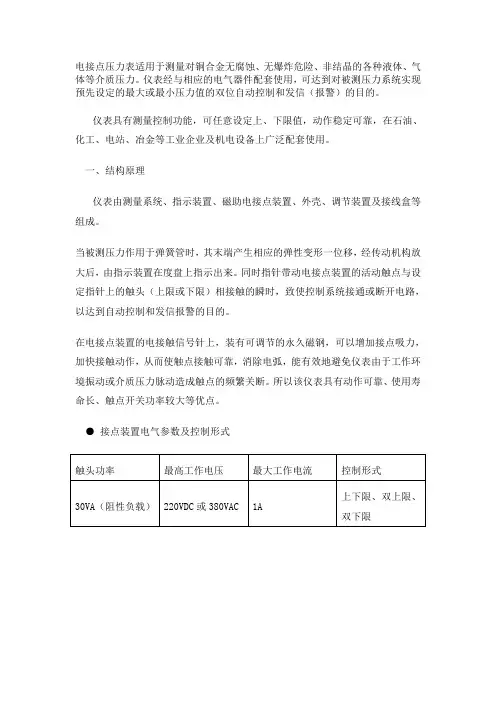

o 北京普特电接点压力表适用于测量对铜合金无腐蚀、无爆炸危险、非结晶的各种液体、气体等介质压力。

仪表经与相应的电气器件配套使用，可达到对被测压力系统实现预先设定的最大或最小压力值的双位自动控制和发信（报警）的目的。

仪表具有测量控制功能，可任意设定上、下限值，动作稳定可靠，在石油、化工、电站、冶金等工业企业及机电设备上广泛配套使用。

一、结构原理仪表由测量系统、指示装置、磁助电接点装置、外壳、调节装置及接线盒等组成。

当被测压力作用于弹簧管时，其末端产生相应的弹性变形一位移，经传动机构放大后，由指示装置在度盘上指示出来。

同时指针带动电接点装置的活动触点与设定指针上的触头（上限或下限）相接触的瞬时，致使控制系统接通或断开电路，以达到自动控制和发信报警的目的。

在电接点装置的电接触信号针上，装有可调节的永久磁钢，可以增加接点吸力，加快接触动作，从而使触点接触可靠，消除电弧，能有效地避免仪表由于工作环境振动或介质压力脉动造成触点的频繁关断。

所以该仪表具有动作可靠、使用寿命长、触点开关功率较大等优点。

● 接点装置电气参数及控制形式触头功率最高工作电压最大工作电流控制形式30VA（阻性负载）220VDC或380VAC 1A 上下限、双上限、双下限二、型号表示三、电气电路连接示意图图中：JZ1、JZ2—继电器及触点CJ—接触器及触点 RJ—热继电器M—电机 YX—电接点压力表L—下限接点（绿） H—上限接点（红）B—公共接点（黄）型号 D H H1 H2 d0 d d1 B B1 L L1 CH-YXC-60 φ60 46 13 M14×1.556 72 14CH-YXC-100 φ100 95 17 M20×1.587 121 20CH-YXC-100ZT φ100 96 33 30 118 M20×1.5 5.5 20 115CH-YXC-150 φ150 78 40 17 165 M20×1.5 5.5 113 150 20CH-YXC-150ZT φ150 78 40 30 165 M20×1.5 5.5 113 150 20 100。

电接点压力表系列Electric contact pressure gauge series 电接点压力表被广泛应用于石油、化工、冶金、电站等工业部门或机电设备配套中测量无爆炸危险的各种流体介质的压力。

电接点压力表通常与相应的电气器件（如继电器及接触器）配套使用。

仪表由测量系统、指示装置、电接点组件装置、外壳、调整装置和接线盒（插头座）等组成。

仪表的工作原理是基于测量系统中的弹簧管在被测介质的压力作用下，产生位移，通过齿轮传动机构将被测值在度盘上指示出来。

与此同时，仪表指针带动动触头与设定指针上的定触头（上限或下限）相接通（或切断），致使控制系统中的电路得以断开或接通，以达到自动控制和发信报警的目的。

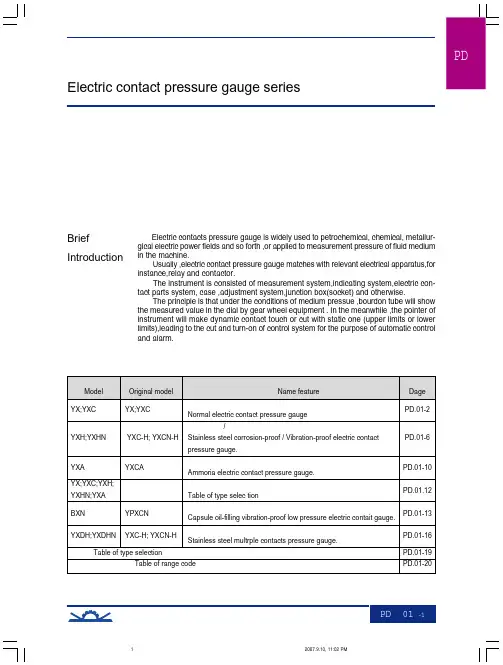

Electric contacts pressure gauge is widely used to petrochemical, chemical, metallur-gical electric power fields and so forth ,or applied to measurement pressure of fluid medium in the machine. Usually ,electric contact pressure gauge matches with relevant electrical apparatus,for instance,relay and contactor. The instrument is consisted of measurement system,indicating system,electric con-tact parts system, case ,adjustment system,junction box(socket) and otherwise. The principle is that under the conditions of medium pressue ,bourdon tube will show the measured value in the dial by gear wheel equipment . In the meanwhile ,the pointer of instrument will make dynamic contact touch or cut with static one (upper limits or lower limits),leading to the cut and turn-on of control system for the purpose of automatic control and alarm.目录简 介Brief Introduction普通电接点压力表YX/YXC Normal Electric Contact Pressure Gauge YX 普通型电接点压力表 适于测量对铜及铜合金，无腐蚀作用的气体及液体的压力。

电接点压力表适用于测量对铜合金无腐蚀、无爆炸危险、非结晶的各种液体、气体等介质压力。

仪表经与相应的电气器件配套使用，可达到对被测压力系统实现预先设定的最大或最小压力值的双位自动控制和发信（报警）的目的。

仪表具有测量控制功能，可任意设定上、下限值，动作稳定可靠，在石油、化工、电站、冶金等工业企业及机电设备上广泛配套使用。

一、结构原理仪表由测量系统、指示装置、磁助电接点装置、外壳、调节装置及接线盒等组成。

当被测压力作用于弹簧管时，其末端产生相应的弹性变形一位移，经传动机构放大后，由指示装置在度盘上指示出来。

同时指针带动电接点装置的活动触点与设定指针上的触头（上限或下限）相接触的瞬时，致使控制系统接通或断开电路，以达到自动控制和发信报警的目的。

在电接点装置的电接触信号针上，装有可调节的永久磁钢，可以增加接点吸力，加快接触动作，从而使触点接触可靠，消除电弧，能有效地避免仪表由于工作环境振动或介质压力脉动造成触点的频繁关断。

所以该仪表具有动作可靠、使用寿命长、触点开关功率较大等优点。

● 接点装置电气参数及控制形式二、型号表示三、电气电路连接示意图图中：JZ1、JZ2—继电器及触点CJ—接触器及触点RJ—热继电器M—电机YX—电接点压力表L—下限接点（绿）H—上限接点（红）B—公共接点（黄）型号 D H H1 H2 d0 d d1 B B1 L L1 CH-YXC-60 φ6046 13 M14×1.556 72 14CH-YXC-100 φ10095 17 M20×1.587 121 20CH-YXC-100ZT φ10096 33 30 118 M20×1.5 5.5 20 115。

电接点压力表的连接方法(实际压力在下限之下时，公共端与下限接通，与上限断开，实际压力在上下限之间时，公共端与上限，下限都断开。

实际压力在上限之上时，与上限接通，与下限断开。

电接点压力表就是控制上下限压力用的上面的指针是上限，下面的指针是下限，中间的黑色指针指示是实际压力的数值。

上限指针用手就可以扭转定位，下线要用一字螺丝刀扭转定位。

它的接线盒有四个接线柱（国标）：最上面的是上限第二个是公共端第三个是下限第四个是接地端，一般不用。

中间的针就是普通的针一个是高报一个是低报中间的指针碰到高报就会形成一个回路从而报警或是停止低报一样实际压力在下限之下时，公共端与下限接通，与上限断开，实际压力在上下限之间时，公共端与上限，下限都断开。

实际压力在上限之上时，与上限接通，与下限断开。

电接点压力表就是控制上下限压力用的，上面的指针是上限，下面的指针是下限，中间的黑色指针指示是实际压力的数值。

上限指针用手就可以扭转定位，下线要用一字螺丝刀扭转定位。

它的接线盒有四个接线柱（国标）：最上面的是上限第二个是公共端第三个是下限第四个是接地端，一般不用。

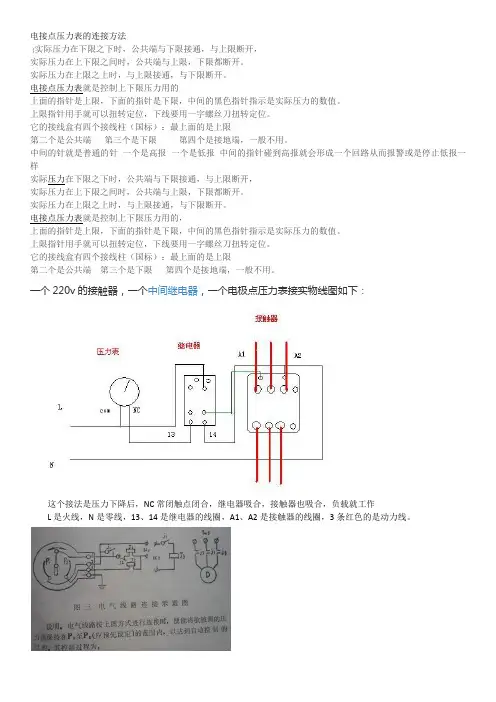

一个220v的接触器，一个中间继电器，一个电极点压力表接实物线图如下：这个接法是压力下降后，NC常闭触点闭合，继电器吸合，接触器也吸合，负载就工作L是火线，N是零线，13、14是继电器的线圈，A1、A2是接触器的线圈，3条红色的是动力线。

零线接中间继电器（8脚的MY2NJ 接7脚、14脚的MY4NJ 接13脚）———再接至接触器线圈任一端。

相线接电接点压力表输入端（一般是红色线）———再接至中间继电器（8脚的MY2NJ 接8脚、14脚的MY4NJ 接14脚）———再接至中间继电器1脚中间继电器3脚接至接触器线圈另一端OK!注：中间继电器的型号有很多种，不同型号的，接法略有不同，要看继电器上面的电路图！一个接触器一个继电器一个电接点压力表，控制自动上水。

请实物接线回复一个交流接触器，两个中间继电器，一个电接点压力表如何控制深水泵启停，求电路图，并说明接线原理开关，可以手动启动水泵，电路中还有热继电器，请各位大侠附电路图及文字说明工作原理，请给予完善，谢谢。

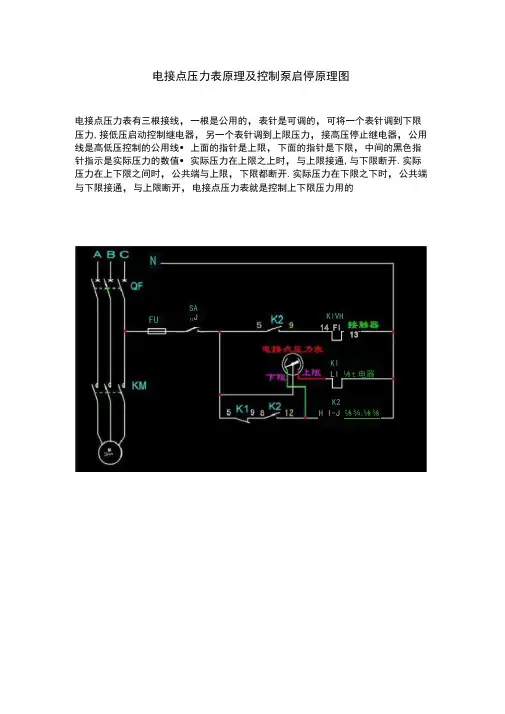

电接点压力表原理及控制泵启停原理图
电接点压力表有三根接线，一根是公用的，表针是可调的，可将一个表针调到下限压力,接低压启动控制继电器，另一个表针调到上限压力，接高压停止继电器，公用线是高低压控制的公用线•上面的指针是上限，下面的指针是下限，中间的黑色指针指示是实际压力的数值•实际压力在上限之上时，与上限接通,与下限断开.实际压力在上下限之间时，公共端与上限，下限都断开.实际压力在下限之下时，公共端与下限接通，与上限断开，电接点压力表就是控制上下限压力用的
N
FU SA
IT J
KlVH
14 Fl
K2
H I-J ⅛¾f⅛⅜
KI
Ll ⅛t电器
13-。

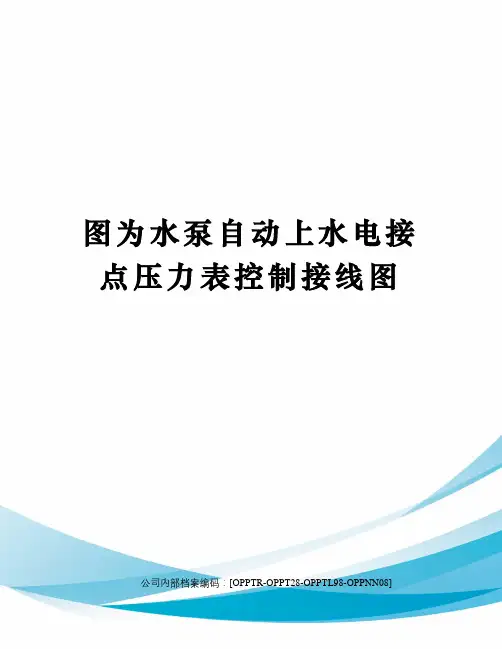

图为水泵自动上水电接点压力表控制接线图公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]
图1为水泵自动上水电接点压力表控制接线图，工作过程：当水压降低时电接点压力表中间触点与低限触点接通--经K1常闭触点到达接触器K （主接触器），K线圈得电吸合，K辅助常开触点接通，使K形成自保持电路（这时因压力上升电接点压力表中间触点与低限触点已离开），K得电带动主触点接通电源供给水泵工作。

当压力上升到设定压力时，电接点压力表中间触点与高限触点接通，经K辅助触点到达K1（继电器）线圈，K1吸合，K1辅助常闭触点断开K线圈释放，主触点断开停止给水泵工作电源。

K1线圈串入辅助触点K的目的是为了K1能够可靠关断，因压力表在高压区压力抖动造成电接点有时也会接触不可靠，所以串入辅助触点K，一但K1进入失电K也失电，K失电，K的辅助触点会将K1的回路可靠断开。

图2是手动开启的自动控制电路，有时停电以后，再来电时不希望水泵自动运转，加了一个手动启动停止电路，当按下启动按钮时K3得电吸合辅助常开触点K3连通取代启动按钮，形成自保持电路，一但停电，再来电时不按启动按钮是不会自己转起来的。
