电磁感应练习1磁通量及电磁感应产生条件

产生电磁感应的条件是什么条件如下：1、电路是闭合且流通的。

2、穿过闭合电路的磁通量发生变化。

3、电路的一部分在磁场中做切割磁感线运动。

感应电流产生的微观解释：电路的一部分在做切割磁感线运动时，相当于电路的一部分内的自由电子在磁场中作不沿磁感线方向的运动，故自由电子会受洛伦兹力的作用在导体内定向移动，若电路的一部分处在闭合回路中就会形成感应电流，若不是闭合回路，两端就会积聚电荷产生感应电动势。

电磁感应的本质电磁感应定律是物理学中的基本原理之一，它描述了当一个导线或线圈通过磁场时，会产生电动势，从而产生电流的现象。

这个定律的本质是，磁场的变化会产生电场，电场的变化也会产生磁场，这样一种相互关系。

电磁感应定律是由英国物理学家迈克尔·法拉第在19世纪初发现的。

他通过实验证明，当磁场发生变化时，会在导线或线圈中产生电动势，从而产生电流。

这个定律也可以用向量形式表示，即磁场向量叉乘电场向量不等于零时，就会产生电磁感应。

电磁感应定律的应用非常广泛，可以用来制造发电机、变压器、电动机、感应加热器等多种电器设备。

其中，变压器是电磁感应定律最典型的应用之一。

当一个交流电通过变压器时，磁场会发生变化，从而在变压器线圈中产生电动势，进而产生电流。

在使用电磁感应定律时，需要注意以下几点：1、磁场的变化会产生电场，但电场的变化不会产生磁场。

因此，在计算电磁感应时，只需要考虑磁场的变化。

2、电磁感应定律是一个线性定律，即它与导线的长度、截面积、导线相对磁场的取向以及磁场的强度等因素无关。

因此，只要导线的长度足够长，截面积足够大，就可以获得足够大的电动势和电流。

3、电磁感应定律只适用于封闭电路或线圈中，因为只有封闭电路或线圈才能够产生电动势和电流。

总之，电磁感应定律是物理学中的重要原理之一，它描述了磁场和电场之间的相互作用，具有重要的应用价值。

在使用电磁感应定律时，需要注意它的本质和适用范围，才能正确地应用它来解决实际问题。

电磁感应 同步练习（一）电磁感应现象1．面积为S 的线圈从平行于磁感强度为B 的匀强磁场的位置转过60°角时，穿过线圈的磁通量改变了多少？若这一线圈平面从垂直于磁场的位置转过60°角时，穿过线圈平面的磁通量又改变了多少？2．以下说法中正确的有（ ）A ．只要有磁感线穿过导体闭合面，导体中就会产生感应电流B ．只要闭合电路的一部分导体在磁场中运动，导线中就一定产生感应电流C ．一段不闭合的导线在磁场中运动，导线两端可能会有电势差D ．放在磁场中的闭合线圈，只要磁场有变化，线圈中就会有感应电流3．如图17-5所示，匀强磁场的磁感强度B=0.20T ，方向沿x 轴正方向，且ab=40cm ，bc=30cm ，ac=50cm ，且abc 所在平面与xOz 平面平行，分别求出通过面积abod 、bofc 、acfd 的磁通量1Φ、2Φ、3Φ。

4．关于磁通量的概念，下列说确的是：（ ）A 磁感强度越大的地方，穿过线圈的磁通量也越大B 穿过线圈的磁通量为零，该处的磁感强度不一定为零C 磁感强度越大，线圈面积越大，D 穿过线圈的磁通量大小可用穿过线圈的磁感线条数来衡量5．下列那些情况会产生感应电流：（ ）6．如图所示，矩形线框abcd 的一边ad 恰与长直导线重合(互相绝缘)．现使线框绕不同的轴转动，能使框中产生感应电流的是 （ ）A ．绕ad 边为轴转动B ．绕oo ′为轴转动C ．绕bc 边为轴转动D ．绕ab 边为轴转动7．如图所示，平行金属导轨的左端连有电阻R ，金属导线框ABCD 的两端用金属棒跨在导轨上，匀强磁场方向指向纸。

当线框ABCD 沿导轨向右运动时，线框ABCD 中有无闭合电流？____；电阻R 上有无电流通过？____电磁感应 同步练习（二）法拉第电磁感应定律 — 感应电动势的大小1．关于感应电动势大小的下列说法中，正确的是 （ ）A ．线圈中磁通量变化越大，线圈中产生的感应电动势一定越大B ．线圈中磁通量越大，产生的感应电动势一定越大C ．线圈放在磁感强度越强的地方，产生的感应电动势一定越大D ．线圈中磁通量变化越快，产生的感应电动势越大2．单匝矩形线圈在匀强磁场中匀速转动，转轴垂直于磁场，若线圈所围面积里磁通量随时间变化的规律如图所示 （ ）A ．线圈中O 时刻感应电动势最大B ．线圈中D 时刻感应电动势为零C ．线圈中D 时刻感应电动势最大 D ．线圈中O 至D 时间平均感电动势为0.4V3．如图所示，线圈有理想边界的磁场，当磁场均匀增加时，有一带电粒子静止于平行板(两板水平放置)电容器中间，则此粒子带____电，若线圈的匝数为n ，平行板电容器的板间距离为d ，粒子的质量为m ，带电量为q ，则磁感应强度的变化率为____ (设线圈的面积为S)．4．如图所示，在一个光滑金属框架上垂直放置一根长l=0.4m 的金属棒ab ，其电阻r=0.1Ω．框架左端的电阻R=0.4Ω．垂直框面的匀强磁场的磁感强度B=0.1T ．当用外力使棒ab 以速度v=5m ／s 右移时，ab 棒中产生的感应电动势ε=____ ，通过ab 棒的电流I=____ ．ab 棒两端的电势差U ab =____ ，在电阻R 上消耗的功率P R =____ ，在ab 棒上消耗的发热功率P r=____ ，切割运动中产生的电功率P=____ ．5．将一条形磁铁插入螺线管线圈。

磁通量、电磁感应现象产生条件一、基础知识 （一）磁通量1、定义：在磁感应强度为B 的匀强磁场中，与磁场方向垂直的面积S 和B 的乘积．2、公式：Φ＝BS .适用条件：(1)匀强磁场．(2)S 为垂直磁场的有效面积．3、磁通量是标量(填“标量”或“矢量”)．4、磁通量的意义：(1)磁通量可以理解为穿过某一面积的磁感线的条数．(2)同一平面，当它跟磁场方向垂直时，磁通量最大；当它跟磁场方向平行时，磁通量为零；当正向穿过线圈平面的磁感线条数和反向穿过的一样多时，磁通量为零． （二）电磁感应现象1、电磁感应现象：当穿过闭合导体回路的磁通量发生变化时，闭合导体回路中有感应电流产生，这种利用磁场产生电流的现象叫做电磁感应． 2、产生感应电流的条件：表述1：闭合回路的一部分导体在磁场内做切割磁感线的运动． 表述2：穿过闭合回路的磁通量发生变化． 3、能量转化发生电磁感应现象时，机械能或其他形式的能转化为电能．深化拓展 当回路不闭合时，没有感应电流，但有感应电动势，只产生感应电动势的现象也可以称为电磁感应现象，且产生感应电动势的那部分导体或线圈相当于电源．（三）电磁感应现象能否发生的判断 1、磁通量发生变化的三种常见情况(1)磁场强弱不变，回路面积改变； (2)回路面积不变，磁场强弱改变；(3)回路面积和磁场强弱均不变，但二者的相对位置发生改变． 2、判断流程：(1)确定研究的闭合回路．(2)弄清楚回路内的磁场分布，并确定该回路的磁通量Φ.(3)⎩⎨⎧Φ不变→无感应电流Φ变化→⎩⎪⎨⎪⎧回路闭合，有感应电流不闭合，无感应电流，但有感应电动势二、练习1、如图所示，ab是水平面上一个圆的直径，在过ab的竖直面内有一根通电直导线ef，且ef平行于ab，当ef竖直向上平移时，穿过圆面积的磁通量将()A．逐渐变大B．逐渐减小C．始终为零D．不为零，但始终保持不变答案 C解析穿过圆面积的磁通量是由通电直导线ef产生的，因为通电直导线位于圆的正上方，所以向下穿过圆面积的磁感线条数与向上穿过该面积的条数相等，即磁通量为零，而且竖直方向的平移也不会影响磁通量的变化．故C正确．2、试分析下列各种情形中，金属线框或线圈里能否产生感应电流？答案除A外均能产生感应电流3、如图所示，一个金属薄圆盘水平放置在竖直向上的匀强磁场中，下列做法中能使圆盘中产生感应电流的是()A．圆盘绕过圆心的竖直轴匀速转动B．圆盘以某一水平直径为轴匀速转动C．圆盘在磁场中向右匀速平移D．匀强磁场均匀增加解析只有当圆盘中的磁通量发生变化时，圆盘中才产生感应电流，当圆盘绕过圆心的竖直轴匀速转动或圆盘在磁场中向右匀速平移时，圆盘中的磁通量不发生变化，不能产生感应电流，A、C错误；当圆盘以某一水平直径为轴匀速转动或匀强磁场均匀增加时，圆盘中的磁通量发生变化，圆盘中将产生感应电流，B、D正确．答案BD4、如图所示，能产生感应电流的是()答案 B解析A图中线圈没闭合，无感应电流；B图中磁通量增大，有感应电流；C图中导线在圆环的正上方，不论电流如何变化，穿过线圈的磁感线相互抵消，磁通量恒为零，也无感应电流；D图中的磁通量恒定，无感应电流．故选B.5、(2012·山东理综·14)下列叙述正确的是()A．法拉第发现了电磁感应现象B．惯性是物体的固有属性，速度大的物体惯性一定大C．牛顿最早通过理想斜面实验得出力不是维持物体运动的原因D．感应电流遵从楞次定律所描述的方向，这是能量守恒定律的必然结果答案AD解析电磁感应现象的发现者是法拉第，故选项A正确；惯性是物体本身固有的属性，质量是物体惯性大小的唯一量度，故选项B错误；伽利略通过理想斜面实验得出力不是维持物体运动的原因，故选项C错误；楞次定律是能量守恒定律在电磁感应现象中的表现，故选项D正确．6、(2012·北京理综·19)物理课上，老师做了一个奇妙的“跳环实验”．如图，她把一个带铁芯的线圈L、开关S和电源用导线连接起来后，将一金属套环置于线圈L上，且使铁芯穿过套环．闭合开关S的瞬间，套环立刻跳起．某同学另找来器材再探究此实验．他连接好电路，经重复实验，线圈上的套环均未动．对比老师演示的实验，下列四个选项中，导致套环未动的原因可能是()A．线圈接在了直流电源上B．电源电压过高C．所选线圈的匝数过多D．所用套环的材料与老师的不同答案 D解析金属套环跳起的原因是开关S闭合时，套环上产生的感应电流与通电螺线管上的电流相互作用而引起的．线圈接在直流电源上，S闭合时，金属套环也会跳起．电源电压越高，线圈匝数越多，S 闭合时，金属套环跳起越剧烈．若套环是非导体材料，则套环不会跳起．故选项A、B、C错误，选项D正确．7、现将电池组、滑动变阻器、带铁芯的线圈A、线圈B、电流计及电键按如图所示连接．下列说法中正确的是()A．电键闭合后，线圈A插入或拔出都会引起电流计指针偏转B．线圈A插入线圈B中后，电键闭合和断开的瞬间电流计指针均不会偏转C．电键闭合后，滑动变阻器的滑片P匀速滑动，会使电流计指针静止在中央零刻度D．电键闭合后，只有滑动变阻器的滑片P加速滑动，电流计指针才能偏转答案 A解析电键闭合后，线圈A插入或拔出都会引起穿过线圈B的磁通量发生变化，从而使电流计指针偏转，选项A正确；线圈A插入线圈B中后，电键闭合和断开的瞬间，线圈B的磁通量会发生变化，电流计指针会偏转，选项B错误；电键闭合后，滑动变阻器的滑片P无论匀速滑动还是加速滑动，都会导致线圈A的电流发生变化，使线圈B的磁通量变化，电流计指针都会发生偏转，选项C、D错误．8、如图所示，一个U形金属导轨水平放置，其上放有一个金属导体棒ab，有一个磁感应强度为B的匀强磁场斜向上穿过轨道平面，且与竖直方向的夹角为θ.在下列各过程中，一定能在轨道回路里产生感应电流的是()A．ab向右运动，同时使θ减小B．使磁感应强度B减小，θ角同时也减小C．ab向左运动，同时增大磁感应强度BD．ab向右运动，同时增大磁感应强度B和θ角(0°<θ<90°)答案 A解析设此时回路面积为S，据题意，磁通量Φ＝BS cos θ，对A，S增大，θ减小，cos θ增大，则Φ增大，A正确．对B，B减小，θ减小，cos θ增大，Φ可能不变，B错误．对C，S减小，B增大，Φ可能不变，C错误．对D，S增大，B增大，θ增大，cos θ减小，Φ可能不变，D错误．故只有A正确．9、如图所示，在条形磁铁的中央位置的正上方水平固定一铜质圆环．以下判断中正确的是()A．释放圆环，环下落时产生感应电流B．释放圆环，环下落时无感应电流C．释放圆环，环下落时环的机械能守恒D．释放圆环，环下落时环的机械能不守恒答案BC解析由条形磁铁磁场分布特点可知，穿过其中央位置正上方的圆环的合磁通量为零，所以在环下落的过程中，磁通量不变，没有感应电流，圆环只受重力，则环下落时机械能守恒，故A、D错误，B、C正确．10、如图所示，闭合圆导线线圈放置在匀强磁场中，线圈平面与磁场平行，其中ac、bd分别是平行、垂直于磁场方向的两条直径．试分析线圈做如下运动时，能产生感应电流的是() A．使线圈在纸面内平动B．使线圈平面沿垂直纸面方向向纸外平动C．使线圈以ac为轴转动D．使线圈以bd为轴转动答案 D解析使线圈在纸面内平动、沿垂直纸面方向向纸外平动或以ac为轴转动，线圈中的磁通量始终为零，不变化，无感应电流产生；以bd为轴转动时，线圈中的磁通量不断变化，能产生感应电流，所以D选项正确．。

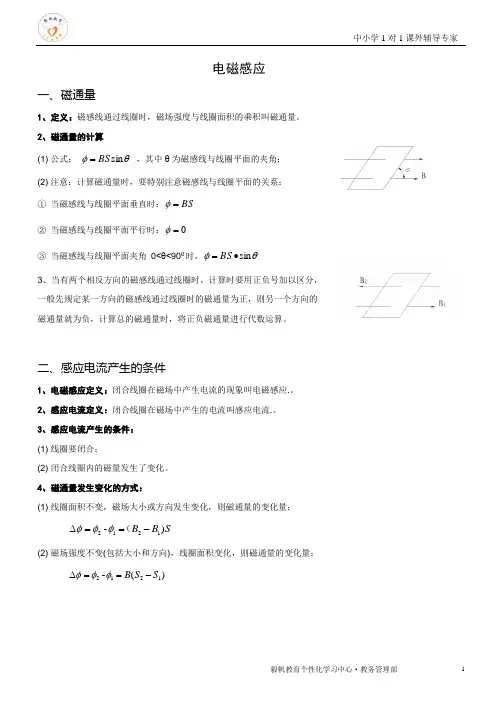

电磁感应一、磁通量1、定义：磁感线通过线圈时，磁场强度与线圈面积的乘积叫磁通量。

2、磁通量的计算(1) 公式： θφsin BS = ，其中θ为磁感线与线圈平面的夹角； (2) 注意：计算磁通量时，要特别注意磁感线与线圈平面的关系： ① 当磁感线与线圈平面垂直时：BS =φ ② 当磁感线与线圈平面平行时：0=φ③ 当磁感线与线圈平面夹角 0<θ<900时，θφsin ∙=BS3、当有两个相反方向的磁感线通过线圈时，计算时要用正负号加以区分， 一般先规定某一方向的磁感线通过线圈时的磁通量为正，则另一个方向的 磁通量就为负，计算总的磁通量时，将正负磁通量进行代数运算。

二、感应电流产生的条件1、电磁感应定义：闭合线圈在磁场中产生电流的现象叫电磁感应.。

2、感应电流定义：闭合线圈在磁场中产生的电流叫感应电流.。

3、感应电流产生的条件： (1) 线圈要闭合；(2) 闭合线圈内的磁量发生了变化。

4、磁通量发生变化的方式：(1) 线圈面积不变，磁场大小或方向发生变化，则磁通量的变化量：S B B )-1212-==∆（φφφ (2) 磁场强度不变(包括大小和方向)，线圈面积变化，则磁通量的变化量： )(-1212S S B -==∆φφφ三：感应电流方向的判别感应电流方向的判别有两种方法：1、右手定则当磁场不变，闭合线圈的部分导体在磁场中做切割磁感线运动时，应用右手定则判别电流的方向。

2、楞次定律(1) 当闭合线圈的面积不变，磁场发生变化时，应用楞次定律判别电流方向。

(2) 当闭合线圈的面积和磁场均发生变化时，应用楞次定律判别电流方向。

四、右手定则1、伸开右手，让拇指与四指垂直，掌心接住磁感线，拇指指向导体运动方向，则四指的方向就是感应电流的方向。

2、右手定则的其它应用：判断通电导体的磁场方向(1) 判别直线电流的磁场方向：用右手握住直导线，让大拇指指向电流方向，其余四指的弯曲方向就是直线电流产生的磁场方向。

电磁感应习题及答案电磁感应习题及答案电磁感应是物理学中的一个重要概念，它描述了磁场和电场之间的相互作用。

在我们的日常生活中，电磁感应的应用无处不在，比如发电机、变压器等。

为了更好地理解电磁感应的原理和应用，我们可以通过一些习题来加深对该概念的理解。

1. 问题：当一个导体在磁场中运动时，会发生什么现象？答案：当一个导体在磁场中运动时，会产生感应电动势。

这是基于法拉第电磁感应定律，即当导体相对于磁场运动时，磁通量的变化会产生感应电动势。

这个现象被广泛应用于发电机的工作原理中。

2. 问题：一个线圈中的磁通量如何随时间变化？答案：线圈中的磁通量随时间变化可以通过法拉第电磁感应定律来描述。

根据该定律，当线圈中的磁场发生变化时，即磁通量随时间变化时，会在线圈中产生感应电动势。

这个现象也被应用于变压器的原理中。

3. 问题：什么是自感应？答案：自感应是指当一个电流通过一个线圈时，由于线圈本身的磁场发生变化而在线圈中产生的感应电动势。

根据自感应的原理，当电流发生变化时，线圈中会产生感应电动势，这个现象也被应用于电感器的工作原理中。

4. 问题：什么是互感应？答案：互感应是指当两个或多个线圈之间有磁场的相互作用时，在另一个线圈中产生的感应电动势。

根据互感应的原理，当一个线圈中的电流发生变化时，会在另一个线圈中产生感应电动势。

互感应的应用非常广泛，比如变压器就是基于互感应原理工作的。

5. 问题：什么是涡流？答案：涡流是指当一个导体在磁场中发生相对运动时，在导体中形成的环流。

涡流的产生是由于磁场对导体中的自由电子施加的洛伦兹力，使得电子在导体中形成环流。

涡流可以产生热量，因此在一些电器设备中需要采取措施来减小涡流的损耗。

通过以上几个习题及其答案，我们可以更加深入地了解电磁感应的原理和应用。

电磁感应是物理学中的一个重要概念，它不仅在我们的日常生活中有着广泛的应用，也在科学研究和工程技术领域起着重要的作用。

希望通过这些习题的讨论，能够帮助读者更好地理解电磁感应的概念和应用。

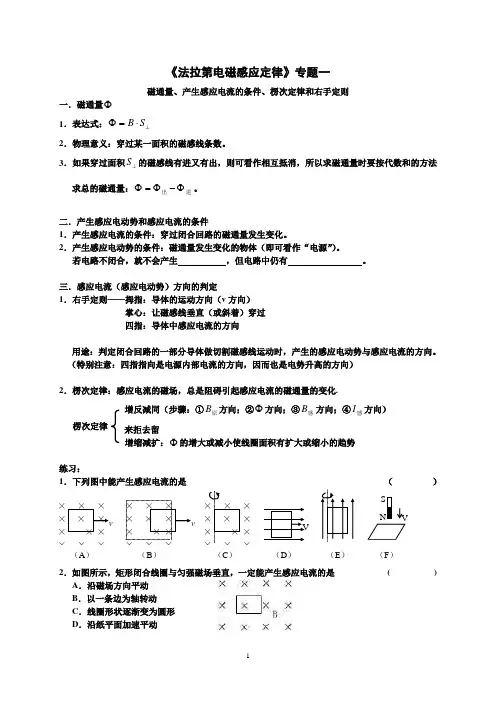

《法拉第电磁感应定律》专题一磁通量、产生感应电流的条件、楞次定律和右手定则一．磁通量Φ 1．表达式：⊥⋅=ΦS B2．物理意义：穿过某一面积的磁感线条数。

3．如果穿过面积⊥S 的磁感线有进又有出，则可看作相互抵消，所以求磁通量时要按代数和的方法求总的磁通量：进出Φ-Φ=Φ。

二．产生感应电动势和感应电流的条件1．产生感应电流的条件：穿过闭合回路的磁通量发生变化。

2．产生感应电动势的条件：磁通量发生变化的物体（即可看作“电源”）。

若电路不闭合，就不会产生 ，但电路中仍有 。

三．感应电流（感应电动势）方向的判定1．右手定则——拇指：导体的运动方向（v 方向） 掌心：让磁感线垂直（或斜着）穿过 四指：导体中感应电流的方向用途：判定闭合回路的一部分导体做切割磁感线运动时，产生的感应电动势与感应电流的方向。

（特别注意：四指指向是电源内部电流的方向，因而也是电势升高的方向）2．楞次定律：感应电流的磁场，总是阻碍引起感应电流的磁通量的变化.增反减同（步骤：①原B 方向；②Φ方向；③感B 方向；④感I 方向） 来拒去留增缩减扩：Φ的增大或减小使线圈面积有扩大或缩小的趋势练习：1．下列图中能产生感应电流的是（ ） 2．如图所示，矩形闭合线圈与匀强磁场垂直，一定能产生感应电流的是() A ．沿磁场方向平动 B ．以一条边为轴转动C ．线圈形状逐渐变为圆形D ．沿纸平面加速平动楞次定律×××× × ×××× ×V （A ） （B ） （C ） （D ） （E ） （F ）3．如图所示，开始时矩形线圈平面与匀强磁场的方向垂直，且一半在磁场内，一半在磁场外，若要使线框中产生感应电流，下列做法中可行的是（ ） A ．以ab 为轴转动B ．以bd 边为轴转动（转动的角度小于60°）C ．以bd 边为轴转动90°后，增大磁感强度D ．以ac 为轴转动（转动的角度小于60°）4．关于感应电流的产生条件，下列说法正确的是 ( ) A ．只要导体相对磁场运动，导体内一定有感应电流 B ．只要导体做切割磁感线的运动，导体内一定有感应电流C ．只要闭合电路在磁场中做切割磁感线的运动，电路中一定会有感应电流D ．只要穿过闭合电路的磁通量发生变化，电路中一定会有感应电流5．如图所示，试根据已知条件画出导线中的感应电流方向（图中的导线是闭合电路中的一部分）：6．关于对楞次定律的理解，下面说法中正确的是 ( ) A ．感应电流的磁场方向，总是跟原磁场方向相同 B ．感应电流的磁场方向，总是跟原磁砀方向相反 C ．感应电流的方向总是使它的磁场阻碍原来磁通量的变化D ．感应电流的磁场方向可以跟原来的磁场方向相同，也可以相反7．如图所示为某磁场磁感线，有铜线圈自图示A 位置落至B 位置，在下落过程中，自上向下看，线圈中的感应电流方向是 ( ) A ．始终顺时针 B ．始终逆时针 C ．先顺时针再逆时针 D ．先逆时针再顺时针8．一平面线圈用细杆悬于P 点，开始时细杆处于水平位置，释放后让它在如图所示的匀强磁场中运动，已知线圈平面始终与纸面垂直，当线圈第一次通过位置Ⅰ和位置Ⅱ时，顺着磁场的方向看去，线圈中的感应电流的方向分别为 （ ） 位置Ⅰ 位置Ⅱ A ．逆时针方向 逆时针方向 B ．逆时针方向 顺时针方向 C ．顺时针方向 顺时针方向 D ．顺时针方向 逆时针方向9．一个环形线圈放在磁场中，设第1秒内磁感线垂直于线圈平面向里，如图（甲）所示，若磁感强度B 随时间t 的变化的关系如（乙），那么在第2秒内线圈中的感应电流方向是（ ）××× × ××× × ×Bv （A ） （B ）（C ） （D ）A. 顺时针方向B. 逆时针方向C. 没有感应电流D. 先顺时针方向，后逆时针方向10．如图所示，在两根平行长直导线中，通以同方向、同强度的电流，导线框ABCD 和两导线在同一平面内，导线框沿着与两导线垂直的方向自右向左在两导线间匀速运动。

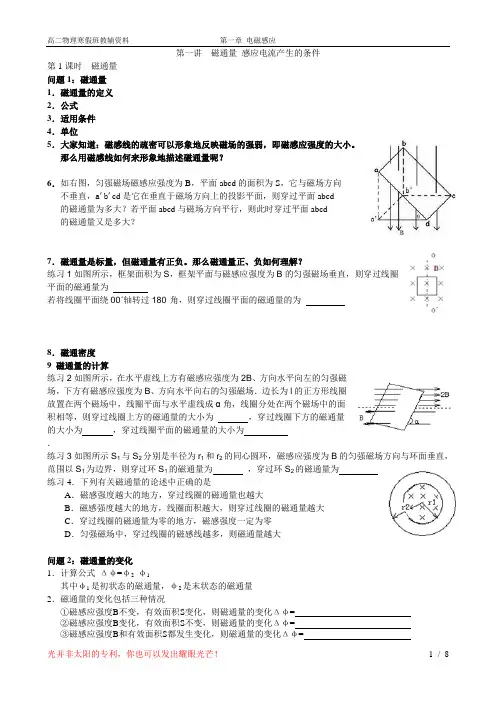

第一讲磁通量感应电流产生的条件第1课时磁通量问题1：磁通量1．磁通量的定义2．公式3．适用条件4．单位5．大家知道：磁感线的疏密可以形象地反映磁场的强弱，即磁感应强度的大小。

那么用磁感线如何来形象地描述磁通量呢？6．如右图，匀强磁场磁感应强度为B，平面abcd的面积为S，它与磁场方向不垂直，a′b′ cd是它在垂直于磁场方向上的投影平面，则穿过平面abcd的磁通量为多大？若平面abcd与磁场方向平行，则此时穿过平面abcd的磁通量又是多大？8．磁通密度练习4．下列有关磁通量的论述中正确的是A．磁感强度越大的地方，穿过线圈的磁通量也越大B．磁感强度越大的地方，线圈面积越大，则穿过线圈的磁通量越大C．穿过线圈的磁通量为零的地方，磁感强度一定为零D．匀强磁场中，穿过线圈的磁感线越多，则磁通量越大问题2：磁通量的变化1．计算公式Δφ=φ2 -φ1其中φ1是初状态的磁通量，φ2是末状态的磁通量2．磁通量的变化包括三种情况①磁感应强度B不变，有效面积S变化，则磁通量的变化Δφ=②磁感应强度B变化，有效面积S不变，则磁通量的变化Δφ=③磁感应强度B和有效面积S都发生变化，则磁通量的变化Δφ=例2．如右图所示，框架面积为S ，框架平面与磁感应强度为B 的匀强磁场方向垂直，则穿过平面的磁通量为_ _ _ ，若使框架绕OO ’转过60°，则穿过线框平面的磁通量为___ _____，若从初始位置转过90°，则穿过线框平面的磁通量为__ ___，若从初始位置转过180°，则穿过线框平面的磁通量的变化量为_____ __1.关于磁通量, 下列说法中正确的是( )A. 磁通量不仅有大小而且有方向, 所以是矢量B. 磁通量越大, 磁感应强度越大C. 通过某一平面的磁通量为零, 该处磁感应强度不一定为零D. 磁通量就是磁感应强度2..面积 S=0.5m 2, 的闭合金属圆环处于磁感应强度B=0.4T 的匀强磁场中, 当磁场与环面垂直时, 穿过环面的磁通量是____________; 当金属圆环转过900, 环面与磁场平行时, 穿过环面的磁通量是_______________.3.如图所示，一面积为S 的长方形线圈abcd 有一半处在磁感应强度为B 的匀强磁场中，这时穿过线圈的磁通量为 Wb ，当线圈以ab 为轴从图中位置转过60°的瞬间，穿过线圈的磁通量为 。

学案1电磁感应的发现感应电流产生的条件[学习目标定位] 1.能理解什么是电磁感应现象.2.能记住产生感应电流的条件.3.会使用线圈以及常见磁铁完成简单的实验.4.能说出磁通量变化的含义.5.会利用电磁感应产生的条件解决实际问题．1．磁通量的计算公式Φ＝BS的适用条件是匀强磁场且磁感线与平面垂直．若在匀强磁场B 中，磁感线与平面不垂直，公式Φ＝BS中的S应为平面在垂直于磁场方向上的投影面积．2．磁通量是标量，但有正、负之分．一般来说，如果磁感线从线圈的正面穿入，线圈的磁通量就为“＋”，磁感线从线圈的反面穿入，线圈的磁通量就为“－”．3．由Φ＝BS可知，磁通量的变化有三种情况：(1)磁感应强度B不变，有效面积S变化；(2)磁感应强度B变化，有效面积S不变；(3)磁感应强度B和有效面积S同时变化．一、奥斯特实验的启迪1820年，奥斯特从实验中发现了电流的磁效应，不少物理学家根据对称性的思考，提出既然电能产生磁，是否也存在逆效应，即磁产生电呢？二、电磁感应现象的发现1831年，英国物理学家法拉第发现了电磁感应现象．他将“磁生电”现象分为五类：(1)变化中的电流；(2)变化中的磁场；(3)运动中的恒定电流；(4)运动中的磁铁；(5)运动中的导线．三、电磁感应规律的发现及其对社会发展的意义1．电磁感应的发现，使人们发明了发电机，把机械能转化成电能；使人们发明了变压器，解决了电能远距离传输中能量大量损耗的问题；使人们制造出了结构简单的感应电动机，反过来把电能转化成机械能．2．法拉第在研究电磁感应等电磁现象中，从磁性存在的空间分布逐渐凝聚出“场”的科学创新思想．在此基础上，麦克斯韦建立了电磁场理论，并预言了电磁波的存在． 四、产生感应电流的条件 穿过闭合电路的磁通量发生变化时，这个闭合电路中就有感应电流产生.一、磁通量及其变化[问题设计]如图1所示，框架的面积为S ，匀强磁场的磁感应强度为B .试求：图1 (1)框架平面与磁感应强度B 垂直时，穿过框架平面的磁通量为多少？(2)若框架绕OO ′转过60°，则穿过框架平面的磁通量为多少？(3)若从图示位置转过90°，则穿过框架平面的磁通量的变化量为多少？(4)若从图示位置转过180°，则穿过框架平面的磁通量变化量为多少？答案 (1)BS (2)12BS (3)－BS (4)－2BS [要点提炼]1．磁通量的计算(1)公式：Φ＝BS(2)适用条件：①匀强磁场，②磁场方向和平面垂直．(3)B 与S 不垂直时：Φ＝BS ⊥，S ⊥为平面在垂直磁场方向上的投影面积，在应用时可将S 投影到与B 垂直的方向上，如图2所示Φ＝BS sin_θ.图2(4)磁通量与线圈的匝数无关．2．磁通量的变化量ΔΦ(1)当B 不变，有效面积S 变化时，ΔΦ＝B ·ΔS .(2)当B 变化，S 不变时，ΔΦ＝ΔB ·S .(3)B和S同时变化，则ΔΦ＝Φ2－Φ1，但此时ΔΦ≠ΔB·ΔS.特别提醒计算穿过某面的磁通量变化量时，要注意前、后磁通量的正、负值，如原磁通量Φ1＝BS，当平面转过180°后，磁通量Φ2＝－BS，磁通量的变化量ΔΦ＝－2BS.二、感应电流产生的条件[问题设计]实验1(导体在磁场中做切割磁感线的运动)：如图3所示，导体AB垂直磁感线运动时，线路中有电流产生，而导体AB沿着磁感线运动时，线路中无电流产生(填“有”或“无”)．图3实验2(通过闭合电路的磁场发生变化)：如图4所示，将小螺线管A插入大螺线管B中不动，当开关S接通或断开时，电流表中有电流通过；若开关S一直闭合，当改变滑动变阻器的阻值时，电流表中有电流通过；而开关一直闭合，滑动变阻器的滑动触头不动时，电流表中无电流产生．若将螺线管A放在螺线管B的正上方，并使两者的轴线互相垂直，则不管进行什么操作，电流表中均无电流产生(填“有”或“无”)．图41．实验2中并没有导体在磁场中做切割磁感线的运动，但在接通或断开电源的瞬间及改变滑动变阻器的阻值时，B线圈却出现感应电流，这说明什么？答案说明导体在磁场中做切割磁感线运动不是产生感应电流的本质原因，通过闭合电路的磁场变化也可以产生感应电流．2．当实验2中开关闭合后，A线圈电流稳定时，B线圈中也存在磁场，但不出现感应电流，这说明什么？答案说明感应电流的产生，不在于闭合回路中是否有磁场．3．实验2中同样的磁场变化，螺线管B套在螺线管A外边时，能产生感应电流，而两个线圈相互垂直放置时不能产生感应电流，这又说明什么？试总结产生感应电流的条件．答案说明感应电流的产生，不在于磁场是否变化．总结实验1中，磁场是稳定的，但在导体切割磁感线运动时，通过回路的磁通量发生变化，回路中产生了感应电流；实验2通过改变电流从而改变磁场强弱，进而改变了磁通量，从而产生了感应电流，所以可以将产生感应电流的条件描述为“只要穿过闭合电路的磁通量发生变化，闭合电路中就会产生感应电流”．[要点提炼]1．产生感应电流的条件：穿过闭合电路的磁通量发生变化．2．特例：闭合电路的一部分导体在磁场内做切割磁感线运动．在利用“切割”来讨论和判断有无感应电流时，应该注意：(1)导体是否将磁感线“割断”，如果没有“割断”就不能说切割．如图5所示，甲、乙两图中，导线是真“切割”，而图丙中，导体没有切割磁感线．图5(2)是否仅是闭合电路的一部分导体在磁场内做切割磁感线运动，如图丁．如果由切割不容易判断，则要回归到磁通量是否变化上去．[延伸思考]电路不闭合时，磁通量发生变化是否能产生电磁感应现象？答案当电路不闭合时，没有感应电流，但有感应电动势，只产生感应电动势的现象也可以称为电磁感应现象．一、磁通量Φ及其变化量ΔΦ的理解与计算例1如图6所示的线框，面积为S，处于磁感应强度为B的匀强磁场中，B的方向与线框平面成θ角，当线框转过90°到如图6所示的虚线位置时，试求：图6(1)初、末位置穿过线框的磁通量的大小Φ1和Φ2；(2)磁通量的变化量ΔΦ.解析(1)解法一：在初始位置，把面积向垂直于磁场方向进行投影，可得垂直于磁场方向的面积为S⊥＝S sin θ，所以Φ1＝BS sin θ.在末位置，把面积向垂直于磁场方向进行投影，可得垂直于磁场方向的面积为S⊥′＝S cos θ.由于磁感线从反面穿入，所以Φ2＝－BS cos θ.解法二：如图所示，把磁感应强度B沿垂直于面积S和平行于面积S进行分解，得B上＝B sin θ，B左＝B cos θ所以Φ1＝B上S＝BS sin θ，Φ2＝－B左S＝－BS cos θ.(2)开始时B与线框平面成θ角，穿过线框的磁通量Φ1＝BS sin θ；当线框平面按顺时针方向转动时，穿过线框的磁通量减少，当转动θ时，穿过线框的磁通量减少为零，继续转动至90°时，磁感线从另一面穿过，磁通量变为“负”值，Φ2＝－BS cos θ.所以，此过程中磁通量的变化量为ΔΦ＝Φ2－Φ1＝－BS cos θ－BS sin θ＝－BS(cos θ＋sin θ)．答案(1)BS sin θ－BS cos θ(2)－BS(cos θ＋sin θ)二、产生感应电流的分析判断及实验探究例2如图7所示，在匀强磁场中有两条平行的金属导轨，磁场方向与导轨平面垂直．导轨上有两条可沿导轨自由移动的金属棒ab、cd，与导轨接触良好．这两条金属棒ab、cd的运动速度分别是v1、v2，且井字形回路中有感应电流通过，则可能()图7A．v1＞v2B．v1＜v2C．v1＝v2D．无法确定解析只要金属棒ab、cd的运动速度不相等，穿过井字形回路的磁通量就发生变化，闭合回路中就会产生感应电流．故选项A、B正确．答案AB例3在研究电磁感应现象的实验中所用器材如图8所示．它们是①电流表、②直流电源、③带铁芯的线圈A、④线圈B、⑤开关、⑥滑动变阻器(用来控制电流以改变磁场强弱)．试按实验的要求在实物图上连线(图中已连好一根导线)．图8答案连接电路如图所示1．(对电磁感应现象的认识)下列现象中，属于电磁感应现象的是()A．小磁针在通电导线附近发生偏转B．通电线圈在磁场中转动C．因闭合线圈在磁场中运动而产生的电流D．磁铁吸引小磁针答案 C解析电磁感应是指“磁生电”的现象，而小磁针和通电线圈在磁场中转动以及磁铁吸引小磁针，反映了磁场力的性质，所以A、B、D不是电磁感应现象，C是电磁感应现象．2．(对磁通量Φ及其变化量ΔΦ的理解)如图9所示一矩形线框，从abcd位置移到a′b′c′d′位置的过程中，关于穿过线框的磁通量情况，下列叙述正确的是(线框平行于纸面移动) ()图9A．一直增加B．一直减少C．先增加后减少D．先增加，再减少直到零，然后再增加，然后再减少答案 D解析离导线越近，磁场越强，当线框从左向右靠近导线的过程中，穿过线框的磁通量增大，当线框跨在导线上向右运动时，磁通量减小，当导线在线框正中央时，磁通量为零，从该位置向右，磁通量又增大，当线框离开导线向右运动的过程中，磁通量又减小；故A、B、C 错误，D正确，故选D.3．(产生感应电流的分析判断)如图10所示，开始时矩形线框与匀强磁场的方向垂直，且一半在磁场内，一半在磁场外，若要使线框中产生感应电流，下列办法中可行的是()图10A．将线框向左拉出磁场B．以ab边为轴转动(小于90°)C．以ad边为轴转动(小于60°)D．以bc边为轴转动(小于60°)答案ABC解析将线框向左拉出磁场的过程中，线框的bc部分切割磁感线，或者说穿过线框的磁通量减少，所以线框中将产生感应电流．当线框以ab边为轴转动(小于90°)时，线框的cd边的右半段在做切割磁感线运动，或者说穿过线框的磁通量在发生变化，所以线框中将产生感应电流．当线框以ad边为轴转动(小于60°)时，穿过线框的磁通量在减小，所以在这个过程中线框内会产生感应电流．如果转过的角度超过60°(60°～300°)，bc边将进入无磁场区，那么线框中将不产生感应电流．当线框以bc边为轴转动时，如果转动的角度小于60°，则穿过线框的磁通量始终保持不变(其值为磁感应强度与矩形线框面积的一半的乘积)．4．(产生感应电流的分析判断)如图11所示，绕在铁芯上的线圈与电源、滑动变阻器和电键组成闭合回路，在铁芯的右端套有一个表面绝缘的铜环A，下列各种情况中铜环A中没有感应电流的是()图11A．线圈中通以恒定的电流B．通电时，使滑动变阻器的滑片P做匀速移动C．通电时，使滑动变阻器的滑片P做加速移动D．将电键突然断开的瞬间答案 A解析只要通电时滑动变阻器的滑片P移动，电路中的电流就会发生变化，变化的电流产生变化的磁场，铜环A中磁通量发生变化，有感应电流；同样，将电键断开瞬间，电路中电流从有到无，仍会在铜环A中产生感应电流．题组一对磁通量Φ及其变化量ΔΦ的理解与计算1．关于磁通量，下列叙述正确的是()A．在匀强磁场中，穿过一个面的磁通量等于磁感应强度与该面面积的乘积B．在匀强磁场中，a线圈的面积比b线圈的大，则穿过a线圈的磁通量一定比穿过b线圈的磁通量大C．把一个线圈放在M、N两处，若放在M处时穿过线圈的磁通量比放在N处时大，则M 处的磁感应强度一定比N处大D．同一线圈放在磁感应强度大处，穿过线圈的磁通量不一定大答案 D解析磁通量等于磁感应强度与垂直磁场方向上的投影面积的乘积，A错误；线圈面积大，但投影面积不一定大，B错误；磁通量大，磁感应强度不一定大，C错误、D正确．2．关于磁通量的概念，以下说法中正确的是()A．磁感应强度越大，穿过闭合回路的磁通量越大B．磁感应强度越大，线圈面积越大，则磁通量越大C．穿过线圈的磁通量为零，但磁感应强度不一定为零D．磁通量发生变化，一定是磁场发生变化引起的答案 C解析根据磁通量的定义，Φ＝B·S·sin θ，因此A、B选项错误；穿过线圈的磁通量为零时，磁感应强度不一定为零；磁通量发生变化，可能是面积变化引起的，也可能是磁场变化引起的，D错．3.如图1所示，半径为R的圆形线圈共有n匝，其中心位置处半径为r的范围内有匀强磁场，磁场方向垂直线圈平面，若磁感应强度为B，则穿过线圈的磁通量为()图1A．πBR2B．πBr2C．nπBR2D．nπBr2答案 B解析由磁通量的定义式知Φ＝BS＝πBr2；故B正确．题组二产生感应电流的分析判断4．关于电磁感应现象，下列说法中正确的是()A．闭合线圈放在变化的磁场中，必然有感应电流产生B．闭合正方形线圈在匀强磁场中垂直磁感线运动，必然产生感应电流C．穿过闭合线圈的磁通量变化时，线圈中有感应电流D．只要穿过电路的磁通量发生变化，电路中就一定有感应电流产生答案 C解析产生感应电流的条件：(1)闭合电路；(2)磁通量Φ发生变化，两个条件缺一不可．5．下图中能产生感应电流的是()答案 B解析根据产生感应电流的条件：A中，电路没闭合，无感应电流；B中，面积增大，闭合电路的磁通量增大，有感应电流；C中，穿过线圈的磁感线相互抵消，Φ恒为零，无感应电流；D中，磁通量不发生变化，无感应电流．6．下列情况中都是线框在磁场中做切割磁感线运动，其中线框从开始进入到完全离开磁场的时间中有感应电流的是()答案BC解析A中虽然导体“切割”了磁感线，但穿过闭合线框的磁通量并没有发生变化，没有感应电流．B中线框的一部分导体“切割”了磁感线，穿过线框的磁感线条数越来越少，线框中有感应电流．C中虽然与A近似，但由于是非匀强磁场，运动过程中，穿过线框的磁感线条数增加，线框中有感应电流．D中线框尽管是部分切割，但磁感线条数不变，无感应电流，故选B、C.7.如图2所示，一有限范围的匀强磁场宽度为d ，若将一个边长为L 的正方形导线框以速度v 匀速地通过磁场区域，已知d ＞L ，则导线框从开始进入到完全离开磁场的过程中无感应电流的时间等于( )图2A.d vB.L vC.d －L vD.d －2L v答案 C解析 只有导线框完全在磁场里面运动时，导线框中才无感应电流．8.如图3所示的匀强磁场中有一个矩形闭合导线框，初始位置线框与磁感线平行，则在下列四种情况下，线框中会产生感应电流的是( )图3A ．线框平面始终与磁感线平行，线框在磁场中左右运动B ．线框平面始终与磁感线平行，线框在磁场中上下运动C ．线框绕位于线框平面内且与磁感线垂直的轴线AB 转动D ．线框绕位于线框平面内且与磁感线平行的轴线CD 转动答案 C解析 四种情况中初始位置线框均与磁感线平行，磁通量为零，按A 、B 、D 三种情况线框运动后，线框仍与磁感线平行，磁通量保持为零不变，线框中不产生感应电流．C 中线框转动后，穿过线框的磁通量不断发生变化，所以产生感应电流，C 项正确．9.为观察电磁感应现象，某学生将电流表、螺线管A 和B 、蓄电池、开关用导线连接成如图4所示的实验电路．当接通和断开开关时，电流表的指针都没有偏转，其原因是( )图4A．开关位置接错B．电流表的正、负极接反C．线圈B的3、4接头接反D．蓄电池的正、负极接反答案 A解析本题考查了感应电流产生的条件．因感应电流产生的条件是闭合电路中的磁通量发生变化，由电路图可知，把开关接在B与电流表之间，因与1、2接头相连的电路在接通和断开开关时，电流不改变，所以不可能有感应电流，电流表也不可能偏转，开关应接在A与电源之间．10.如图5所示，导线ab和cd互相平行，则下列四种情况中，导线cd中有电流的是()图5A．开关S闭合或断开的瞬间B．开关S是闭合的，滑动触头向左滑C．开关S是闭合的，滑动触头向右滑D．开关S始终闭合，滑动触头不动答案ABC解析开关S闭合或断开的瞬间；开关S闭合，滑动触头向左滑或向右滑的过程都会使通过导线ab段的电流发生变化，使穿过cd回路的磁通量发生变化，从而在cd导线中产生感应电流．因此本题的正确选项应为A、B、C.11．如图6所示，线圈Ⅰ与电源、开关、滑动变阻器相连，线圈Ⅱ与电流计相连，线圈Ⅰ与线圈Ⅱ绕在同一个铁芯上，在下列情况下，电流计中是否有示数？图6(1)开关闭合瞬间；(2)开关闭合稳定后；(3)开关闭合稳定后，来回移动滑动变阻器的滑片；(4)开关断开瞬间．答案(1)有(2)无(3)有(4)有解析本题主要考查闭合电路中，电流变化导致磁场变化从而产生感应电流的情况．(1)开关闭合时线圈Ⅰ中电流从无到有，电流的磁场也从无到有，穿过线圈Ⅱ的磁通量也从无到有，线圈Ⅱ中产生感应电流，电流计有示数．(2)开关闭合稳定后，线圈Ⅰ中电流稳定不变，电流的磁场不变，此时线圈Ⅱ中虽有磁通量但磁通量稳定不变，线圈Ⅱ中无感应电流产生，电流计无示数．(3)开关闭合稳定后，来回移动滑动变阻器的滑片，电阻变化，线圈Ⅰ中的电流变化，电流形成的磁场也发生变化，穿过线圈Ⅱ的磁通量也发生变化，线圈Ⅱ中有感应电流产生，电流计有示数．(4)开关断开瞬间，线圈Ⅰ中电流从有到无，电流的磁场也从有到无，穿过线圈Ⅱ的磁通量也从有到无，线圈Ⅱ中有感应电流产生，电流计有示数．12.如图7所示，固定于水平面上的金属架MDEN处在竖直向下的匀强磁场中，金属棒MN 沿框架以速度v向右做匀速运动．t＝0时，磁感应强度为B0，此时MN到达的位置使MDEN 构成一个边长为l的正方形．为使MN棒中不产生感应电流，从t＝0开始，磁感应强度B 应怎样随时间t变化？请推导出这种情况下B与t的关系式．图7答案B＝B0ll＋v t解析要使MN棒中不产生感应电流，应使穿过线圈平面的磁通量不发生变化在t＝0时刻，穿过线圈平面的磁通量Φ1＝B0S＝B0l2设t时刻的磁感应强度为B，此时磁通量为Φ2＝Bl(l＋v t)由Φ1＝Φ2得B＝B0ll＋v t.教学反思在新课改的形式下，如何激发教师的教研热情，提升教师的教研能力和学校整体的教研实效，是摆在每一个学校面前的一项重要的“校本工程”。

八年级物理练习题：电磁感应电磁感应练习题
题目一：
1. 一根导线被连接到一个电池的两个端口上，并放在一块磁铁附近。

当电流通过导线时，磁铁受到吸引。

请说明这是如何发生的？
题目二：
2. 一个长直导线垂直放置在一块保持不变的磁场中。

如果导线中的电流方向与磁场方向相同，导线将受到一个向上的力。

如果电流方向与磁场方向相反，导线将受到一个向下的力。

请解释这个现象。

题目三：
3. 当电磁感应发生时，电流是如何产生的？请解释法拉第电磁感应定律。

题目四：
4. 简述发电机的工作原理。

说明在发电机中如何利用电磁感应产生电流。

题目五：
5. 请解释电磁感应在变压器中的应用。

说明变压器如何将电能从一个线圈传输到另一个线圈。

题目六：
6. 电磁感应可用于许多设备和技术中。

请举例并解释其中一个实际应用。

题目七：
7. 描述电磁感应实验的步骤。

设计并实施一个简单的电磁感应实验。

题目八：
8. 某个发电站的输出电压为220V。

计算电磁感应原理下，需要多少匝才能将
输出电压增加到440V？
题目九：
9. 当一个磁场变化时，经过具有多个匝数的线圈时，电压的大小会受到影响。

请说明匝数如何影响电磁感应中的电压大小。

题目十：
10. 电磁感应也被应用于感应炉。

解释感应炉是如何利用电磁感应加热金属的。

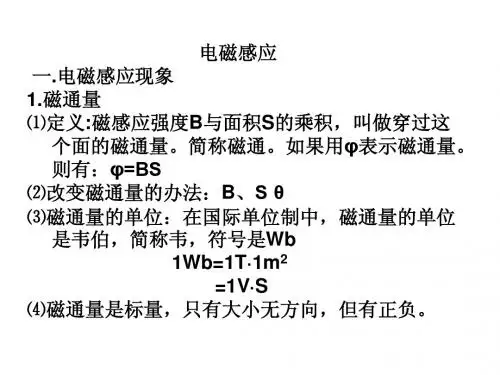

电磁感应1、磁通量设在匀强磁场中有一个与磁场向垂直的平面，磁场的磁感应强度为B，平面的面积为S，如图所示。

(1)定义：在匀强磁场中，磁感应强B与垂直磁场向的面积S的乘积，叫做穿过这个面的磁通量，简称磁通。

(2)公式：Φ＝BS当平面与磁场向不垂直时，如图所示。

Φ＝BS⊥＝BScosθ(3)物理意义物理学中规定：穿过垂直于磁感应强度向的单位面积的磁感线条数等于磁感应强度B。

所以，穿过某个面的磁感线条数表示穿过这个面的磁通量。

(4)单位：在国际单位制中，磁通量的单位是韦伯，简称韦，符号是Wb。

1Wb＝1T·1m2＝1V·s。

(5) 磁通密度：B＝ΦS⊥磁感应强度B为垂直磁场向单位面积的磁通量，故又叫磁通密度。

2、电磁感应现象(1)电磁感应现象：利用磁场产生电流的现象，叫做电磁感应现象。

(2)感应电流：在电磁感应现象中产生的电流，叫做感应电流。

(3)产生电磁感应现象的条件①产生感应电流条件的两种不同表述a．闭合电路中的一部分导体与磁场发生相对运动b．穿过闭合电路的磁场发生变化②两种表述的比较和统一a．两种情况产生感应电流的根本原因不同闭合电路中的一部分导体与磁场发生相对运动时，是导体中的自由电子随导体一起运动，受到的洛伦兹力的一个分力使自由电子发生定向移动形成电流，这种情况产生的电流有时称为动生电流。

穿过闭合电路的磁场发生变化时，根据电磁场理论，变化的磁场围产生电场，电场使导体中的自由电子定向移动形成电流，这种情况产生的电流有时称为感生电流。

b．两种表述的统一两种表述可统一为穿过闭合电路的磁通量发生变化。

③产生电磁感应现象的条件不论用什么法，只要穿过闭合电路的磁通量发生变化，闭合电路中就有电流产生。

条件：a．闭合电路；b．磁通量变化3、电磁感应现象中能量的转化能的转化守恒定律是自然界普遍规律，同样也适用于电磁感应现象。

3、感应电动势(1)定义：在电磁感应现象中产生的电动势，叫做感应电动势。

学案1电磁感应的发现感应电流产生的条件[学习目标定位] 1.能理解什么是电磁感应现象.2.能记住产生感应电流的条件.3.会使用线圈以及常见磁铁完成简单的实验.4.能说出磁通量变化的含义.5.会利用电磁感应产生的条件解决实际问题．1．磁通量的计算公式Φ＝BS的适用条件是匀强磁场且磁感线与平面垂直．若在匀强磁场B 中，磁感线与平面不垂直，公式Φ＝BS中的S应为平面在垂直于磁场方向上的投影面积．2．磁通量是标量，但有正、负之分．一般来说，如果磁感线从线圈的正面穿入，线圈的磁通量就为“＋”，磁感线从线圈的反面穿入，线圈的磁通量就为“－”．3．由Φ＝BS可知，磁通量的变化有三种情况：(1)磁感应强度B不变，有效面积S变化；(2)磁感应强度B变化，有效面积S不变；(3)磁感应强度B和有效面积S同时变化．一、奥斯特实验的启迪1820年，奥斯特从实验中发现了电流的磁效应，不少物理学家根据对称性的思考，提出既然电能产生磁，是否也存在逆效应，即磁产生电呢？二、电磁感应现象的发现1831年，英国物理学家法拉第发现了电磁感应现象．他将“磁生电”现象分为五类：(1)变化中的电流；(2)变化中的磁场；(3)运动中的恒定电流；(4)运动中的磁铁；(5)运动中的导线．三、电磁感应规律的发现及其对社会发展的意义1．电磁感应的发现，使人们发明了发电机，把机械能转化成电能；使人们发明了变压器，解决了电能远距离传输中能量大量损耗的问题；使人们制造出了结构简单的感应电动机，反过来把电能转化成机械能．2．法拉第在研究电磁感应等电磁现象中，从磁性存在的空间分布逐渐凝聚出“场”的科学创新思想．在此基础上，麦克斯韦建立了电磁场理论，并预言了电磁波的存在．四、产生感应电流的条件穿过闭合电路的磁通量发生变化时，这个闭合电路中就有感应电流产生.一、磁通量及其变化[问题设计]如图1所示，框架的面积为S ，匀强磁场的磁感应强度为B .试求：图1(1)框架平面与磁感应强度B 垂直时，穿过框架平面的磁通量为多少？(2)若框架绕OO ′转过60°，则穿过框架平面的磁通量为多少？(3)若从图示位置转过90°，则穿过框架平面的磁通量的变化量为多少？(4)若从图示位置转过180°，则穿过框架平面的磁通量变化量为多少？答案 (1)BS (2)12BS (3)－BS (4)－2BS [要点提炼]1．磁通量的计算(1)公式：Φ＝BS(2)适用条件：①匀强磁场，②磁场方向和平面垂直．(3)B 与S 不垂直时：Φ＝BS ⊥，S ⊥为平面在垂直磁场方向上的投影面积，在应用时可将S 投影到与B 垂直的方向上，如图2所示Φ＝BS sin_θ.图2(4)磁通量与线圈的匝数无关． 2．磁通量的变化量ΔΦ(1)当B 不变，有效面积S 变化时，ΔΦ＝B ·ΔS .(2)当B 变化，S 不变时，ΔΦ＝ΔB ·S .(3)B和S同时变化，则ΔΦ＝Φ2－Φ1，但此时ΔΦ≠ΔB·ΔS.特别提醒计算穿过某面的磁通量变化量时，要注意前、后磁通量的正、负值，如原磁通量Φ1＝BS，当平面转过180°后，磁通量Φ2＝－BS，磁通量的变化量ΔΦ＝－2BS.二、感应电流产生的条件[问题设计]实验1(导体在磁场中做切割磁感线的运动)：如图3所示，导体AB垂直磁感线运动时，线路中有电流产生，而导体AB沿着磁感线运动时，线路中无电流产生(填“有”或“无”)．图3实验2(通过闭合电路的磁场发生变化)：如图4所示，将小螺线管A插入大螺线管B中不动，当开关S接通或断开时，电流表中有电流通过；若开关S一直闭合，当改变滑动变阻器的阻值时，电流表中有电流通过；而开关一直闭合，滑动变阻器的滑动触头不动时，电流表中无电流产生．若将螺线管A放在螺线管B的正上方，并使两者的轴线互相垂直，则不管进行什么操作，电流表中均无电流产生(填“有”或“无”)．图41．实验2中并没有导体在磁场中做切割磁感线的运动，但在接通或断开电源的瞬间及改变滑动变阻器的阻值时，B线圈却出现感应电流，这说明什么？答案说明导体在磁场中做切割磁感线运动不是产生感应电流的本质原因，通过闭合电路的磁场变化也可以产生感应电流．2．当实验2中开关闭合后，A线圈电流稳定时，B线圈中也存在磁场，但不出现感应电流，这说明什么？答案说明感应电流的产生，不在于闭合回路中是否有磁场．3．实验2中同样的磁场变化，螺线管B套在螺线管A外边时，能产生感应电流，而两个线圈相互垂直放置时不能产生感应电流，这又说明什么？试总结产生感应电流的条件．答案说明感应电流的产生，不在于磁场是否变化．总结实验1中，磁场是稳定的，但在导体切割磁感线运动时，通过回路的磁通量发生变化，回路中产生了感应电流；实验2通过改变电流从而改变磁场强弱，进而改变了磁通量，从而产生了感应电流，所以可以将产生感应电流的条件描述为“只要穿过闭合电路的磁通量发生变化，闭合电路中就会产生感应电流”．[要点提炼]1．产生感应电流的条件：穿过闭合电路的磁通量发生变化．2．特例：闭合电路的一部分导体在磁场内做切割磁感线运动．在利用“切割”来讨论和判断有无感应电流时，应该注意：(1)导体是否将磁感线“割断”，如果没有“割断”就不能说切割．如图5所示，甲、乙两图中，导线是真“切割”，而图丙中，导体没有切割磁感线．图5(2)是否仅是闭合电路的一部分导体在磁场内做切割磁感线运动，如图丁．如果由切割不容易判断，则要回归到磁通量是否变化上去．[延伸思考]电路不闭合时，磁通量发生变化是否能产生电磁感应现象？答案当电路不闭合时，没有感应电流，但有感应电动势，只产生感应电动势的现象也可以称为电磁感应现象．一、磁通量Φ及其变化量ΔΦ的理解与计算例1如图6所示的线框，面积为S，处于磁感应强度为B的匀强磁场中，B的方向与线框平面成θ角，当线框转过90°到如图6所示的虚线位置时，试求：图6(1)初、末位置穿过线框的磁通量的大小Φ1和Φ2；(2)磁通量的变化量ΔΦ.解析(1)解法一：在初始位置，把面积向垂直于磁场方向进行投影，可得垂直于磁场方向的面积为S⊥＝S sin θ，所以Φ1＝BS sin θ.在末位置，把面积向垂直于磁场方向进行投影，可得垂直于磁场方向的面积为S⊥′＝S cos θ.由于磁感线从反面穿入，所以Φ2＝－BS cos θ. 解法二：如图所示，把磁感应强度B沿垂直于面积S和平行于面积S进行分解，得B上＝B sin θ，B左＝B cos θ所以Φ1＝B上S＝BS sin θ，Φ2＝－B左S＝－BS cos θ.(2)开始时B与线框平面成θ角，穿过线框的磁通量Φ1＝BS sin θ；当线框平面按顺时针方向转动时，穿过线框的磁通量减少，当转动θ时，穿过线框的磁通量减少为零，继续转动至90°时，磁感线从另一面穿过，磁通量变为“负”值，Φ2＝－BS cos θ.所以，此过程中磁通量的变化量为ΔΦ＝Φ2－Φ1＝－BS cos θ－BS sin θ＝－BS(cos θ＋sin θ)．答案(1)BS sin θ－BS cos θ(2)－BS(cos θ＋sin θ)二、产生感应电流的分析判断及实验探究例2如图7所示，在匀强磁场中有两条平行的金属导轨，磁场方向与导轨平面垂直．导轨上有两条可沿导轨自由移动的金属棒ab、cd，与导轨接触良好．这两条金属棒ab、cd的运动速度分别是v1、v2，且井字形回路中有感应电流通过，则可能()图7A．v1＞v2B．v1＜v2C．v1＝v2D．无法确定解析只要金属棒ab、cd的运动速度不相等，穿过井字形回路的磁通量就发生变化，闭合回路中就会产生感应电流．故选项A、B正确．答案AB例3在研究电磁感应现象的实验中所用器材如图8所示．它们是①电流表、②直流电源、③带铁芯的线圈A、④线圈B、⑤开关、⑥滑动变阻器(用来控制电流以改变磁场强弱)．试按实验的要求在实物图上连线(图中已连好一根导线)．图8答案连接电路如图所示1．(对电磁感应现象的认识)下列现象中，属于电磁感应现象的是()A．小磁针在通电导线附近发生偏转B．通电线圈在磁场中转动C．因闭合线圈在磁场中运动而产生的电流D．磁铁吸引小磁针答案 C解析电磁感应是指“磁生电”的现象，而小磁针和通电线圈在磁场中转动以及磁铁吸引小磁针，反映了磁场力的性质，所以A、B、D不是电磁感应现象，C是电磁感应现象．2．(对磁通量Φ及其变化量ΔΦ的理解)如图9所示一矩形线框，从abcd位置移到a′b′c′d′位置的过程中，关于穿过线框的磁通量情况，下列叙述正确的是(线框平行于纸面移动) ()图9A．一直增加B．一直减少C．先增加后减少D．先增加，再减少直到零，然后再增加，然后再减少答案 D解析离导线越近，磁场越强，当线框从左向右靠近导线的过程中，穿过线框的磁通量增大，当线框跨在导线上向右运动时，磁通量减小，当导线在线框正中央时，磁通量为零，从该位置向右，磁通量又增大，当线框离开导线向右运动的过程中，磁通量又减小；故A、B、C 错误，D正确，故选D.3．(产生感应电流的分析判断)如图10所示，开始时矩形线框与匀强磁场的方向垂直，且一半在磁场内，一半在磁场外，若要使线框中产生感应电流，下列办法中可行的是()图10A．将线框向左拉出磁场B．以ab边为轴转动(小于90°)C．以ad边为轴转动(小于60°)D．以bc边为轴转动(小于60°)答案ABC解析将线框向左拉出磁场的过程中，线框的bc部分切割磁感线，或者说穿过线框的磁通量减少，所以线框中将产生感应电流．当线框以ab边为轴转动(小于90°)时，线框的cd边的右半段在做切割磁感线运动，或者说穿过线框的磁通量在发生变化，所以线框中将产生感应电流．当线框以ad边为轴转动(小于60°)时，穿过线框的磁通量在减小，所以在这个过程中线框内会产生感应电流．如果转过的角度超过60°(60°～300°)，bc边将进入无磁场区，那么线框中将不产生感应电流．当线框以bc边为轴转动时，如果转动的角度小于60°，则穿过线框的磁通量始终保持不变(其值为磁感应强度与矩形线框面积的一半的乘积)．4．(产生感应电流的分析判断)如图11所示，绕在铁芯上的线圈与电源、滑动变阻器和电键组成闭合回路，在铁芯的右端套有一个表面绝缘的铜环A，下列各种情况中铜环A中没有感应电流的是()图11A．线圈中通以恒定的电流B．通电时，使滑动变阻器的滑片P做匀速移动C．通电时，使滑动变阻器的滑片P做加速移动D．将电键突然断开的瞬间答案 A解析只要通电时滑动变阻器的滑片P移动，电路中的电流就会发生变化，变化的电流产生变化的磁场，铜环A中磁通量发生变化，有感应电流；同样，将电键断开瞬间，电路中电流从有到无，仍会在铜环A中产生感应电流．题组一对磁通量Φ及其变化量ΔΦ的理解与计算1．关于磁通量，下列叙述正确的是()A．在匀强磁场中，穿过一个面的磁通量等于磁感应强度与该面面积的乘积B．在匀强磁场中，a线圈的面积比b线圈的大，则穿过a线圈的磁通量一定比穿过b线圈的磁通量大C．把一个线圈放在M、N两处，若放在M处时穿过线圈的磁通量比放在N处时大，则M 处的磁感应强度一定比N处大D．同一线圈放在磁感应强度大处，穿过线圈的磁通量不一定大答案 D解析磁通量等于磁感应强度与垂直磁场方向上的投影面积的乘积，A错误；线圈面积大，但投影面积不一定大，B错误；磁通量大，磁感应强度不一定大，C错误、D正确．2．关于磁通量的概念，以下说法中正确的是()A．磁感应强度越大，穿过闭合回路的磁通量越大B．磁感应强度越大，线圈面积越大，则磁通量越大C．穿过线圈的磁通量为零，但磁感应强度不一定为零D．磁通量发生变化，一定是磁场发生变化引起的答案 C解析根据磁通量的定义，Φ＝B·S·sin θ，因此A、B选项错误；穿过线圈的磁通量为零时，磁感应强度不一定为零；磁通量发生变化，可能是面积变化引起的，也可能是磁场变化引起的，D错．3.如图1所示，半径为R的圆形线圈共有n匝，其中心位置处半径为r的范围内有匀强磁场，磁场方向垂直线圈平面，若磁感应强度为B，则穿过线圈的磁通量为()图1A．πBR2B．πBr2C．nπBR2D．nπBr2答案 B解析由磁通量的定义式知Φ＝BS＝πBr2；故B正确．题组二产生感应电流的分析判断4．关于电磁感应现象，下列说法中正确的是()A．闭合线圈放在变化的磁场中，必然有感应电流产生B．闭合正方形线圈在匀强磁场中垂直磁感线运动，必然产生感应电流C．穿过闭合线圈的磁通量变化时，线圈中有感应电流D．只要穿过电路的磁通量发生变化，电路中就一定有感应电流产生答案 C解析产生感应电流的条件：(1)闭合电路；(2)磁通量Φ发生变化，两个条件缺一不可．5．下图中能产生感应电流的是()答案 B解析根据产生感应电流的条件：A中，电路没闭合，无感应电流；B中，面积增大，闭合电路的磁通量增大，有感应电流；C中，穿过线圈的磁感线相互抵消，Φ恒为零，无感应电流；D中，磁通量不发生变化，无感应电流．6．下列情况中都是线框在磁场中做切割磁感线运动，其中线框从开始进入到完全离开磁场的时间中有感应电流的是()答案BC解析A中虽然导体“切割”了磁感线，但穿过闭合线框的磁通量并没有发生变化，没有感应电流．B中线框的一部分导体“切割”了磁感线，穿过线框的磁感线条数越来越少，线框中有感应电流．C 中虽然与A 近似，但由于是非匀强磁场，运动过程中，穿过线框的磁感线条数增加，线框中有感应电流．D 中线框尽管是部分切割，但磁感线条数不变，无感应电流，故选B 、C.7.如图2所示，一有限范围的匀强磁场宽度为d ，若将一个边长为L 的正方形导线框以速度v 匀速地通过磁场区域，已知d ＞L ，则导线框从开始进入到完全离开磁场的过程中无感应电流的时间等于( )图2A.d vB.L vC.d －L vD.d －2L v答案 C解析 只有导线框完全在磁场里面运动时，导线框中才无感应电流．8.如图3所示的匀强磁场中有一个矩形闭合导线框，初始位置线框与磁感线平行，则在下列四种情况下，线框中会产生感应电流的是( )图3A ．线框平面始终与磁感线平行，线框在磁场中左右运动B ．线框平面始终与磁感线平行，线框在磁场中上下运动C ．线框绕位于线框平面内且与磁感线垂直的轴线AB 转动D ．线框绕位于线框平面内且与磁感线平行的轴线CD 转动答案 C解析 四种情况中初始位置线框均与磁感线平行，磁通量为零，按A 、B 、D 三种情况线框运动后，线框仍与磁感线平行，磁通量保持为零不变，线框中不产生感应电流．C 中线框转动后，穿过线框的磁通量不断发生变化，所以产生感应电流，C 项正确．9.为观察电磁感应现象，某学生将电流表、螺线管A 和B 、蓄电池、开关用导线连接成如图4所示的实验电路．当接通和断开开关时，电流表的指针都没有偏转，其原因是( )图4A．开关位置接错B．电流表的正、负极接反C．线圈B的3、4接头接反D．蓄电池的正、负极接反答案 A解析本题考查了感应电流产生的条件．因感应电流产生的条件是闭合电路中的磁通量发生变化，由电路图可知，把开关接在B与电流表之间，因与1、2接头相连的电路在接通和断开开关时，电流不改变，所以不可能有感应电流，电流表也不可能偏转，开关应接在A与电源之间．10.如图5所示，导线ab和cd互相平行，则下列四种情况中，导线cd中有电流的是()图5A．开关S闭合或断开的瞬间B．开关S是闭合的，滑动触头向左滑C．开关S是闭合的，滑动触头向右滑D．开关S始终闭合，滑动触头不动答案ABC解析开关S闭合或断开的瞬间；开关S闭合，滑动触头向左滑或向右滑的过程都会使通过导线ab段的电流发生变化，使穿过cd回路的磁通量发生变化，从而在cd导线中产生感应电流．因此本题的正确选项应为A、B、C.11．如图6所示，线圈Ⅰ与电源、开关、滑动变阻器相连，线圈Ⅱ与电流计相连，线圈Ⅰ与线圈Ⅱ绕在同一个铁芯上，在下列情况下，电流计中是否有示数？图6(1)开关闭合瞬间；(2)开关闭合稳定后；(3)开关闭合稳定后，来回移动滑动变阻器的滑片；(4)开关断开瞬间．答案 (1)有 (2)无 (3)有 (4)有解析 本题主要考查闭合电路中，电流变化导致磁场变化从而产生感应电流的情况．(1)开关闭合时线圈Ⅰ中电流从无到有，电流的磁场也从无到有，穿过线圈Ⅱ的磁通量也从无到有，线圈Ⅱ中产生感应电流，电流计有示数．(2)开关闭合稳定后，线圈Ⅰ中电流稳定不变，电流的磁场不变，此时线圈Ⅱ中虽有磁通量但磁通量稳定不变，线圈Ⅱ中无感应电流产生，电流计无示数． (3)开关闭合稳定后，来回移动滑动变阻器的滑片，电阻变化，线圈Ⅰ中的电流变化，电流形成的磁场也发生变化，穿过线圈Ⅱ的磁通量也发生变化，线圈Ⅱ中有感应电流产生，电流计有示数．(4)开关断开瞬间，线圈Ⅰ中电流从有到无，电流的磁场也从有到无，穿过线圈Ⅱ的磁通量也从有到无，线圈Ⅱ中有感应电流产生，电流计有示数． 12.如图7所示，固定于水平面上的金属架MDEN 处在竖直向下的匀强磁场中，金属棒MN 沿框架以速度v 向右做匀速运动．t ＝0时，磁感应强度为B 0，此时MN 到达的位置使MDEN 构成一个边长为l 的正方形．为使MN 棒中不产生感应电流，从t ＝0开始，磁感应强度B 应怎样随时间t 变化？请推导出这种情况下B 与t 的关系式．图7答案 B ＝B 0l l ＋v t解析 要使MN 棒中不产生感应电流，应使穿过线圈平面的磁通量不发生变化 在t ＝0时刻，穿过线圈平面的磁通量Φ1＝B 0S ＝B 0l 2设t 时刻的磁感应强度为B ，此时磁通量为Φ2＝Bl (l ＋v t )由Φ1＝Φ2得B ＝B 0l l ＋v t.。

一电磁感应现象及产生条件（一）电磁感应现象穿过闭合回路的磁通量发生变化时，在闭合回路中产生感应电流的现象叫电磁感应现象。

（二）产生感应电流的条件穿过闭合回路的磁通量发生变化，应注意的是若电路不闭合，只产生感应电动势不产生感应电流。

（三）产生感应电流几种情况1、闭合电路的一部分导体在磁场中做切割磁感线运动。

2、磁场的磁感强度发生变化导致磁通量发生了变化。

3、闭合回路的面积发生了变化导致磁通量发生了变化。

例1、如图1所示，两个同心放置的同平面的金属圆环，条形磁铁穿过圆心且与两环平面垂直，则通过两圆环的磁通量Φa，Φb比较（）。

A、Φa＞ΦbB、Φa＜ΦbC、Φa＝ΦbD、无法确定例2、如图2所示，矩形线圈在通电长直导线的磁场中运动：A向右平动，B向下平动，C 绕轴转动（ad边向外），D从纸面向纸外作平动，E向上平动（E线圈有个缺口），判断线圈中有没有感应电流。

例3、如图3所示，是同一矩形线圈在U形磁铁上（或附近）的四个位置。

在U形磁铁两个磁极间区域可认为是匀强磁场；当矩形线圈发生下列运动时，能产生感应电流的是（）A、将线圈由位置1移至2的过程中。

B、将线圈按图示放置在位置3，并以较小的振幅左右平动。

C、将线圈按图示放置在位置3，并以恒定的角速度绕轴OO'转动。

D、将线圈放在纸面内并按图示由位置3移到4的过程中。

例4：两圆环A、B置于同一水平面上，其中A为均匀带电绝缘环，B为导体环.当A以如图13-36所示的方向绕中心转动的角速度发生变化时，B中产生如图所示方向的感应电流.则（）图13-36A.A可能带正电且转速减小B.A可能带正电且转速增大C.A可能带负电且转速减小D.A可能带负电且转速增大典型习题：1．闭合电路的一部分导线ab处于匀强磁场中，图1中各情况下导线都在纸面内运动，那么下列判断中正确的是 [ ]A．都会产生感应电流B．都不会产生感应电流C．甲、乙不会产生感应电流，丙、丁会产生感应电流D．甲、丙会产生感应电流，乙、丁不会产生感应电流2．如图2所示，矩形线框abcd的一边ad恰与长直导线重合(互相绝缘)．现使线框绕不同的轴转动，能使框中产生感应电流的是 [ ]A．绕ad边为轴转动B．绕oo′为轴转动C．绕bc边为轴转动D．绕ab边为轴转动3垂直恒定的匀强磁场方向放置一个闭合圆线圈，能使线圈中产生感应电流的运动是 [ ]A．线圈沿自身所在的平面匀速运动B．线圈沿自身所在的平面加速运动C．线圈绕任意一条直径匀速转动D．线圈绕任意一条直径变速转动4一均匀扁平条形磁铁与一线圈共面，磁铁中心与圆心O重合(图3)．下列运动中能使线圈中产生感应电流的是 [ ]A．N极向外、S极向里绕O点转动B．N极向里、S极向外，绕O点转动C．在线圈平面内磁铁绕O点顺时针向转动D．垂直线圈平面磁铁向纸外运动5如图5所示，绕在铁芯上的线圈与电源、滑动变阻器和电键组成闭合回路，在铁芯的右端套有一个表面绝缘的铜环A，下列各种情况中铜环A中没有感应电流的是 [ ]A．线圈中通以恒定的电流B．通电时，使变阻器的滑片P作匀速移动C．通电时，使变阻器的滑片P作加速移动D．将电键突然断开的瞬间6如图6所示，一有限范围的匀强磁场宽度为d，若将一个边长为l的正方形导线框以速度v匀速地通过磁场区域，已知d＞l，则导线框中无感应电流的时间等于 [ ]7闭合铜环与闭合金属框相接触放在匀强磁场中，如图9所示，当铜环向右移动时(金属框不动)，下列说法中正确的是 [ ]A．铜环内没有感应电流产生，因为磁通量没有发生变化B．金属框内没有感应电流产生，因为磁通量没有发生变化C．金属框ab边中有感应电流，因为回路abfgea中磁通量增加了D．铜环的半圆egf中有感应电流，因为回路egfcde中的磁通量减少二 法拉第电磁感应定律（一）法拉第电磁感应定律（1）内容：电磁感应中线圈里的感应电动势眼穿过线圈的磁通量变化率成正比. （2）表达式：t E ∆∆Φ=或tn E ∆∆Φ=. （3）说明：○1式中的n 为线圈的匝数，∆Φ是线圈磁通量的变化量，△t 是磁通量变化所用的时间.t∆∆Φ又叫磁通量的变化率. ○2∆Φ是单位是韦伯，△t 的单位是秒，E 的单位是伏特. ○3t n E ∆∆Φ=中学阶段一般只用来计算平均感应电动势，如果t∆∆Φ是恒定的，那么E 是稳恒的.（二）导线切割磁感线的感应电动势 1.公式：E=BLv2.导线切割磁感线的感应电动势公式的几点说明：（1）公式仅适用于导体上各点以相同的速度切割匀强的磁场的磁感线的情况. （2）公式中的B 、v 、L 要求互相两两垂直.当L ⊥B ，L ⊥v ，而v 与B 成θ夹角时，导线切割磁感线的感应电动势大小为θsin BLv E =.（3）适用于计算当导体切割磁感线产生的感应电动势，当v 为瞬时速度时，可计算瞬时感应电动势，当v 为平均速度时，可计算平均电动势.（4）若导体棒不是直的，θsin BLv E =中的L 为切割磁感线的导体棒的有效长度.如图13-42中，棒的有效长度有ab 的弦长.例1 如下图所示，长为L 的铜杆OA 以O 为轴在垂直于匀强磁场的平面内以角速度 匀速转动，磁场的磁感应强度为B ，求杆OA 两端的电势差．例2 如下图所示，半径为r的金属环绕通过某直径的轴以角速度作匀速转动，匀强磁场的磁感应强度为B，从金属环面与磁场方向重合时开始计时，则在金属环转过30°角的过程中，环中产生的电动势的平均值是多大？例3如图1所示把线框abcd从磁感应强度为的匀强磁场中匀速拉出，速度方向与ab边垂直向右，速度的大小为，线圈的边长为，每边的电阻为，问，线圈在运动过程中，ab两点的电势差为多少？例4图13各情况中，电阻R=0.lΩ，运动导线的长度都为l=0.05m，作匀速运动的速度都为v=10m／s．除电阻R外，其余各部分电阻均不计．匀强磁场的磁感强度B=0.3T．试计算各情况中通过每个电阻R的电流大小和方向．例5 如图所示，在一均匀磁场中有一矩形导线框abcd，线框处于水平平面内，磁场与线框平面垂直，R为一电阻，ef为垂直于ab的一根导体杆，它可在ab、cd上无摩擦地滑动.杆ef及线框中导线的电阻都可不计.开始时，给ef一个向右的初速度，则A.ef将减速向右运动，但不是匀减速B.ef将匀减速向右运动，最后停止C.ef将匀速向右运动D.ef将往返运动典型习题：1.某单匝线圈电阻是1 Ω，当穿过它的磁通量始终以2 Wb/s速率减小时，则A.线圈中感应电动势一定每秒降低2 VB.线圈中感应电动势一定是2 VC.线圈中感应电流一定每秒减少2 AD.线圈中感应电流一定是2 A2关于感应电动势大小的下列说法中，正确的是 [ ]A．线圈中磁通量变化越大，线圈中产生的感应电动势一定越大B．线圈中磁通量越大，产生的感应电动势一定越大C．线圈放在磁感强度越强的地方，产生的感应电动势一定越大D．线圈中磁通量变化越快，产生的感应电动势越大3．如图2，垂直矩形金属框的匀强磁场磁感强度为B。

高中物理磁通量练习题1．磁通量可以形象地理解为“穿过一个闭合电路的磁感线的条数”．在图4-1-8所示磁场中，S1、S2、S3为三个面积相同的相互平行的线圈，穿过S1、S2、S3的磁通量分别为Φ1、Φ2、Φ3且都不为0.下列判断正确的是()．图4-1-8A．Φ1最大B．Φ2最大C．Φ3最大D．Φ1、Φ2、Φ3相等解析磁通量表示穿过一个闭合电路的磁感线的多少，从题图中可看出穿过S1的磁感线条数最多，穿过S3的磁感线条数最少．答案A[来源:学#科#网]2．如图4-1-9所示，ab是水平面上一个圆环的直径，在过ab的竖直平面内有一根通电导线ef.已知ef平行于ab，当ef竖直向上平移时，则穿过圆环的磁通量将()．图4-1-9A．逐渐增大B．逐渐减小C．始终为零D．不为零，但保持不变解析利用安培定则判断直线电流产生的磁场，作出俯视图，考虑到磁场具有对称性，可以知道，穿进圆环的磁感线的条数与穿出圆环的磁感线条数是相等的．故选C项．答案C知识点二电磁感应的产生条件3．下列关于产生感应电流的说法中，正确的是()．A．只要穿过线圈的磁通量发生变化，线圈中就一定有感应电流产生B．只要闭合导线做切割磁感线的运动，导线中就一定有感应电流C．闭合电路的一部分导体，若不做切割磁感线运动，则闭合回路中就一定没有感应电流D．当穿过闭合电路的磁通量发生变化时，闭合电路中就一定有感应电流解析根据产生感应电流的条件：①闭合回路；②磁通量发生变化，选项A、B、C错误，只有D项正确．答案D4．线圈在长直导线电流的磁场中，做如图4-1-10所示的运动，则线圈中有感应电流的是()．图4-1-10A．向右平动B．向下平动[来源:学科网]C．绕轴转动(边bc向外)D．从纸面向纸外平动E．向上平动(边bc上有个缺口)解析因为长直导线电流的磁场是非匀强磁场，越远离直导线磁场越弱，离直导线等距离的位置磁感应强度大小相等，故B、D、E三种情形穿过线圈的磁通量发生了变化，C这种情形是因为线圈平面与磁场的方向的夹角发生了变化从而造成穿过线圈的磁通量发生了变化，并用B、C、D三种情形线圈是闭合的，E的线圈是不闭合的，故正确选项是B、C、D.答案BCD5．如图4-1-11所示．线圈两端接在电流表上组成闭合电路．在下列情况中，电流表指针不发生偏转的是()．图4-1-11A．线圈不动，磁铁插入线圈B．线圈不动，磁铁从线圈中拔出C．磁铁不动，线圈上、下移动D．磁铁插在线圈内不动解析产生感应电流的条件是穿过闭合回路的磁通量发生变化，线圈和电流表已经组成闭合回路，只要穿过线圈的磁通量发生变化，线圈中就产生感应电流，电流表指针就发生偏转．在A、B、C三种情况下，线圈和磁铁发生相对运动，穿过线圈的磁通量发生变化，产生感应电流；而当磁铁插在线圈中不动时，线圈中虽然有磁通量，但磁通量不变化，不产生感应电流．答案D6．如图4-1-12所示有一边长为L的正方形线框abcd，从某高度自由下落，在其下方有一个宽度大于L的匀强磁场，下列过程中产生感应电流的是()．图4-1-12A．线框进入磁场的过程B．线框全部进入磁场到开始出磁场的过程C．线框出磁场的过程D．运动的整个过程解析线框进入和离开磁场的过程中，穿过线圈的磁通量发生变化，有感应电流，而线框全部进入磁场之后，磁通量不再变化，无感应电流产生，所以A、C 正确．答案AC7．如图4-1-13所示，导线ab和cd互相平行，则下列四种情况下导线cd中无电流的是()．图4-1-13A．开关S闭合或断开的瞬间B．开关S是闭合的，但滑动触头向左滑C．开关S是闭合的，但滑动触头向右滑D．开关S始终闭合，不滑动触头解析如果导线cd中无电流产生，则说明通过ab中的电流没有发生变化，显然不是开关S闭合或断开的瞬间；若是开关S闭合，不管滑动触头右移还是左移，ab中的电流都会发生变化，那么cd中都会有感应电流．经以上分析，可知只有D选项正确．答案D8．实验装置如图4-1-14所示，在铁芯F上绕着两个线圈A、B.如果线圈A中的电流i和时间t的关系如下图所示，在t1～t2这段时间内，A、B、C、D四种情况中，在线圈B中观察到感应电流的是()．图4-1-14解析当线圈A中的电流发生变化它产生的磁场也就发生变化，从而通过闭合电路的线圈B的磁通量也发生改变，从而产生感应电流．答案BCD9．如图4-1-15所示，正方形导线框放在匀强磁场区内，磁场垂直于线框平面，在下列情况下，能否产生感应电流？请说明理由．图4-1-15(1)将线框由正方形拉成圆形的过程中．(2)将线框水平向右拉出磁场区．(3)线框绕cd边旋转．解析(1)将线框由正方形拉成圆形，面积增大，闭合回路中磁通量增大，所以有感应电流产生．(2)应分两个过程分析：当线框在磁场区中运动时，磁通量不变，无感应电流产生；在线框离开磁场区的过程中，磁通量减少，有感应电流产生．(3)当线框以cd边为轴旋转时，穿过线框的磁通量发生变化，有感应电流产生。

产生电磁感应现象的条件和规律实验电磁感应现象的产生条件电磁感应现象是指导体在变化的磁场中会产生电动势和感应电流的现象。

产生电磁感应现象的条件是：导体：感应电流只能在导体中产生。

变化的磁场：导体必须处于变化的磁场中。

磁场可以由磁铁、通电线圈或其他导电体的电流变化产生。

导体与磁场的相对运动：导体可以相对静止，而磁场移动，也可以导体移动，而磁场静止。

但是，导体和磁场之间必须存在相对运动才能产生电磁感应。

电磁感应定律法拉第电磁感应定律描述了电磁感应中产生的电动势和感应电流。

定律指出：回路中感应电动势的大小等于磁通量随时间的变化率。

磁通量是穿过回路面积的磁场强度与面积的乘积。

根据数学公式表示为：```ε = -dΦ/dt```其中：ε 是感应电动势Φ 是磁通量t 是时间负号表示感应电动势会阻碍磁通量的变化。

楞次定律楞次定律描述了感应电流的方向：感应电流的方向总是与引起它的磁通量变化的方向相对抗。

例如，如果磁场强度增加，感应电流会产生一个磁场来抵消磁场强度的增加。

电磁感应实验一个简单的电磁感应实验可以证明电磁感应现象。

实验步骤如下：1. 将一根线圈连接到灵敏电流计上。

2. 将一个条形磁铁穿过线圈。

3. 当磁铁穿过线圈时，电流计会偏转，指示有感应电流产生。

4. 当磁铁停止运动时，电流计会恢复到零。

5. 当磁铁以相反方向穿过线圈时，电流计会偏转到相反方向。

实验结果实验结果验证了电磁感应定律和楞次定律。

当磁场穿过线圈时，会有感应电动势产生，当磁通量变化时，感应电动势的大小会发生变化。

感应电流的方向与磁通量变化的方向相反，以抵消磁通量变化。

应用电磁感应现象在许多技术应用中发挥着至关重要的作用，包括：发电机和电动机变压器电感线圈天线传感器。
