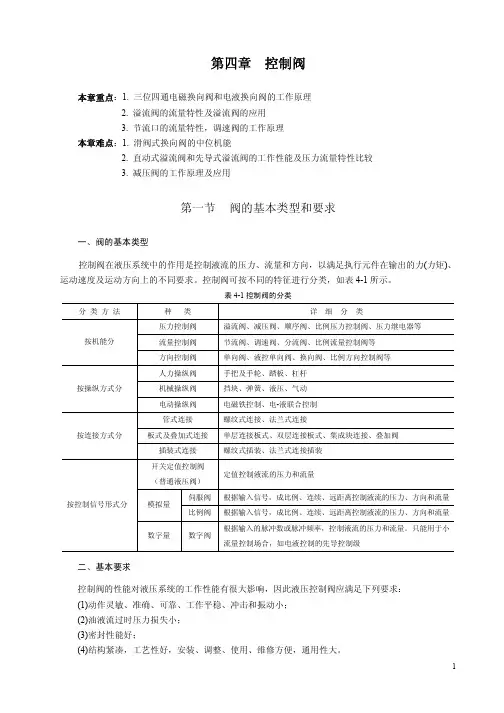

第四章 控制阀本章重点：1. 三位四通电磁换向阀和电液换向阀的工作原理2. 溢流阀的流量特性及溢流阀的应用3. 节流口的流量特性，调速阀的工作原理本章难点：1. 滑阀式换向阀的中位机能2. 直动式溢流阀和先导式溢流阀的工作性能及压力流量特性比较3. 减压阀的工作原理及应用第一节 阀的基本类型和要求一、阀的基本类型控制阀在液压系统中的作用是控制液流的压力、流量和方向，以满足执行元件在输出的力(力矩)、运动速度及运动方向上的不同要求。

控制阀可按不同的特征进行分类，如表4-1所示。

表4-1控制阀的分类分类方法种类详细分类压力控制阀溢流阀、减压阀、顺序阀、比例压力控制阀、压力继电器等流量控制阀节流阀、调速阀、分流阀、比例流量控制阀等按机能分方向控制阀单向阀、液控单向阀、换向阀、比例方向控制阀等人力操纵阀手把及手轮、踏板、杠杆机械操纵阀挡块、弹簧、液压、气动按操纵方式分电动操纵阀电磁铁控制、电-液联合控制管式连接螺纹式连接、法兰式连接板式及叠加式连接单层连接板式、双层连接板式、集成块连接、叠加阀按连接方式分插装式连接螺纹式插装、法兰式连接插装开关定值控制阀（普通液压阀）定值控制液流的压力和流量伺服阀根据输入信号，成比例、连续、远距离控制液流的压力、方向和流量模拟量比例阀根据输入信号，成比例、连续、远距离控制液流的压力、方向和流量按控制信号形式分数字量数字阀根据输入的脉冲数或脉冲频率，控制液流的压力和流量。

只能用于小流量控制场合，如电液控制的先导控制级二、基本要求控制阀的性能对液压系统的工作性能有很大影响，因此液压控制阀应满足下列要求：(1)动作灵敏、准确、可靠、工作平稳、冲击和振动小；(2)油液流过时压力损失小；(3)密封性能好；(4)结构紧凑，工艺性好，安装、调整、使用、维修方便，通用性大。

第二节 方向控制阀方向控制阀简称方向阀，主要用来通断油路或切换油流的方向，以满足对执行元件的启、停和运动方向的要求。

液压与气动技术习题集（附答案）第四章液压控制阀一．填空题1.单向阀的作用是控制液流沿一个方向流动。

对单向阀的性能要求是：油液通过时，压力损失小；反向截止时，密封性能好。

2.单向阀中的弹簧意在克服阀芯的摩檫力和惯性力使其灵活复位。

当背压阀用时，应改变弹簧的刚度。

3.机动换向阀利用运动部件上的撞块或凸轮压下阀芯使油路换向，换向时其阀芯移动速度可以控制，故换向平稳，位置精度高。

它必须安装在运动部件运动过程中接触到的位置。

4.三位换向阀处于中间位置时，其油口P、A、B、T间的通路有各种不同的联接形式，以适应各种不同的工作要求，将这种位置时的内部通路形式称为三位换向阀的中位机能。

为使单杆卧式液压缸呈“浮动”状态、且泵不卸荷，可选用Y型中位机能换向阀。

5.电液动换向阀中的先导阀是电磁换向阀，其中位机能是“Y”，型，意在保证主滑阀换向中的灵敏度（或响应速度）；而控制油路中的“可调节流口”是为了调节主阀的换向速度。

6.三位阀两端的弹簧是为了克服阀芯的摩檫力和惯性力使其灵活复位，并（在位置上）对中。

7.为实现系统卸荷、缸锁紧换向阀中位机能（“M”、“P”、“O”、“H”、“Y”）可选用其中的“M”，型；为使单杆卧式液压缸呈“浮动”状态、且泵不卸荷，中位机能可选用“Y”。

型。

8.液压控制阀按其作用通常可分为方向控制阀、压力控制阀和流量控制阀。

9.在先导式减压阀工作时，先导阀的作用主要是调压，而主阀的作用主要是减压。

10．溢流阀的进口压力随流量变化而波动的性能称为压力流量特性，性能的好坏用调压偏差或开启压力比、闭合压力比评价。

显然（p s—p k）、（p s—p B）小好， n k和n b大好。

11．将压力阀的调压弹簧全部放松，阀通过额定流量时，进油腔和回油腔压力的差值称为阀的压力损失，而溢流阀的调定压力是指溢流阀达到额定流量时所对应的压力值。

的含义是溢流阀流过额定流量时所对应的压力值；开启12．溢流阀调定压力PY比指的是开启压力与调定压力的比值，它是衡量溢流阀静态性能的指标，其值越大越好。

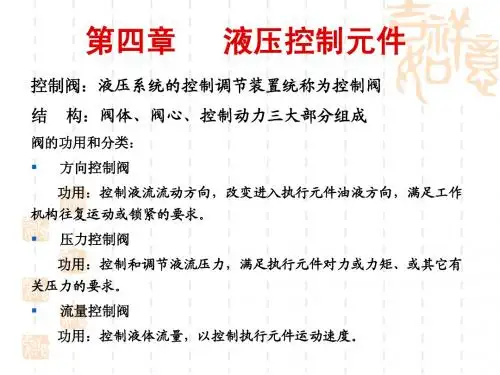

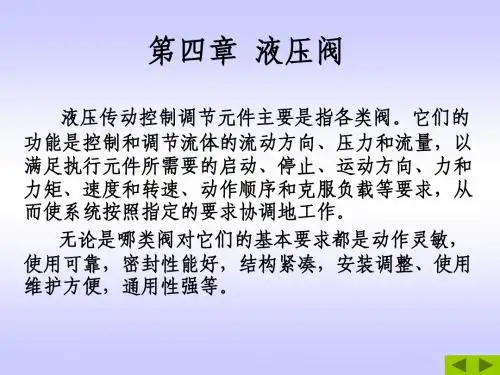

第四章 液压控制阀液压控制阀种类很多，根据其作用的不同可分为以下三大类：方向控制阀：如单向阀、换向阀等。

压力控制阀：如溢流阀、减压阀、顺序阀等。

流量控制阀：如节流阀、调速阀等。

它们的作用是通过对液压系统中压力油的流动方向、压力大小、流量大小的控制，从而达到对执行元件的运动方向、输出力（或力矩）大小、输出速度大小进行控制。

第一节 方向控制阀一、单向阀单向阀只允许油液向一个方向流动，不得反向流动，其结构如图4.1所示，主要由阀体1、阀芯2和阀弹簧3组成。

其结构原理如图 4.1所示，当油液沿着p 1→p 2正向流动时，阀芯开启油流畅通。

当油液从p 2→p 1反向流动时阀芯关闭油流不通。

单向阀应具备如下特性：当油液从正向流过阀时，阀芯阻力要小，压力损失要少；当油液反方向进入单向阀时，阀芯与和阀座之间密闭性要好，无泄漏或泄漏量很小。

在液压系统中，有时还需要单向阀反向流动时油液也畅通，这就需采用液控单向阀。

二、液控单向阀液控单向阀主要由阀体1、阀芯2、弹簧4、顶杆5、阀盖3及阀盖6组成，其结构见图4.2所示。

当p 0无压力油时，若油液沿着p 1→p 2正向流动，则阀芯开启油流畅通。

若油液从p 2→p 1反向流动，则阀芯关闭油流不通。

当从p 0给以压力油时，在控制油的作用下，顶杆5向上运动将阀芯2顶起，油液从p 2→p 1反向畅通。

液控单向阀的最小控制压力约为主油路的30% ~ 40%。

（a ） （b ） 图4.1 单向阀 1—阀体；2—阀芯；3—阀弹簧图4.2 液控单向阀1—阀体；2—阀芯；3—上阀盖；4—阀弹簧；5—顶杆；6—下阀盖 三、换向阀换向阀是控制液压系统中的油流方向，改变执行元件的运动方向和动作顺序的阀件。

1．换向阀的分类换向阀按阀芯运动方式的不同可分为：滑阀式与转阀式；按操纵控制方式的不同可分为：手动换向阀（S ）、机动换向阀（C ）、电磁换向阀（交流电D ，直流电E ）、液动换向阀（Y ）、电液动换向阀（DY ，EY ）；按阀的可变位置及控制油路数量的不同可分为：二位二通、二位三通、二位四通、三位四通、三位六通等换向阀；按阀的安装连接方式的不同可分为：管式（G 或L ）、板式（B ）、法兰式（F ）等换向阀；根据压力级别的不同可分为：中低压阀（0 ~ 8 MPa ）、中高压阀（8 ~ 16 MPa ）、高压阀（16 ~ 32 MPa ）等。
