室内机柜安装施工作业指导书

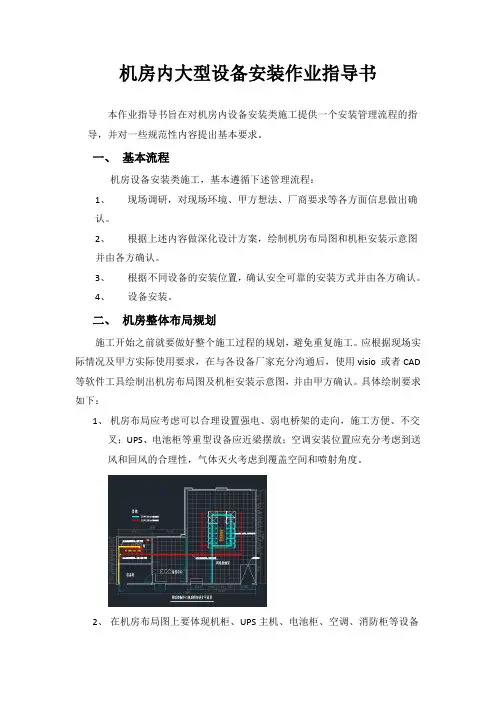

机房内大型设备安装作业指导书本作业指导书旨在对机房内设备安装类施工提供一个安装管理流程的指导，并对一些规范性内容提出基本要求。

一、基本流程机房设备安装类施工，基本遵循下述管理流程：1、现场调研，对现场环境、甲方想法、厂商要求等各方面信息做出确认。

2、根据上述内容做深化设计方案，绘制机房布局图和机柜安装示意图并由各方确认。

3、根据不同设备的安装位置，确认安全可靠的安装方式并由各方确认。

4、设备安装。

二、机房整体布局规划施工开始之前就要做好整个施工过程的规划，避免重复施工。

应根据现场实际情况及甲方实际使用要求，在与各设备厂家充分沟通后，使用visio 或者CAD 等软件工具绘制出机房布局图及机柜安装示意图，并由甲方确认。

具体绘制要求如下：1、机房布局应考虑可以合理设置强电、弱电桥架的走向，施工方便、不交叉；UPS、电池柜等重型设备应近梁摆放；空调安装位置应充分考虑到送风和回风的合理性，气体灭火考虑到覆盖空间和喷射角度。

2、在机房布局图上要体现机柜、UPS主机、电池柜、空调、消防柜等设备的准确位置及机柜功能划分。

如下图3、在规划机柜功能时，一般来说，网络设备如交换机、路由器、防火墙、网络入侵检测等以及网络通信设备如光端机等是放置在网络机柜的；服务器、磁盘阵列柜等各自部署不同的机柜。

如右图：4、在机柜安装示意图内要体现服务器主机、存储设备、网络设备等具体安装位置。

机柜安装示意图应该包括以下主要设备：配线架、理线架、交换机、路由器、服务器等，其中配线架应该标注标识，这些标识在网络管理中非常重要。

5、机柜及UPS、空调机等设备应按产品要求留出检修空间三、主要大型设备安装要点1.配电柜、UPS、电池柜等强电设施，集中放置同一区域，若重量超出建筑承重要求，应安装散力架或对机房整体加固。

如图为电池柜散力架的一种方式。

2、精密空调，施工前地板下应预留供排水管，排水管出口水平高度低于空调；地板下设置防水堰，具备条件时应增加排水地漏；下送风空调应采用支架安装，便于送风，上送风空调应安装导向板。

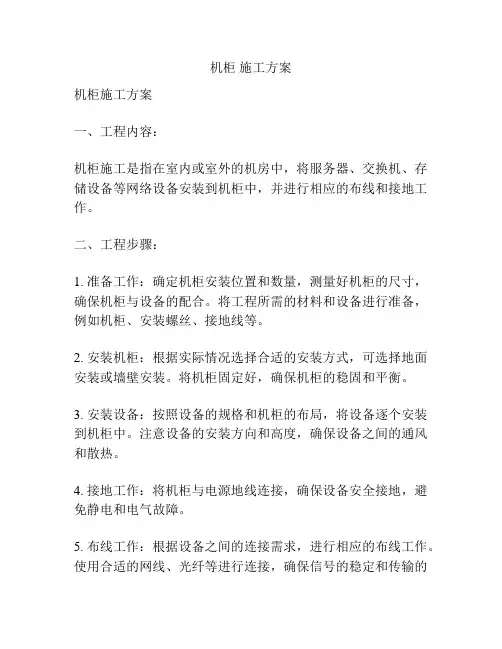

机柜施工方案机柜施工方案一、工程内容：机柜施工是指在室内或室外的机房中，将服务器、交换机、存储设备等网络设备安装到机柜中，并进行相应的布线和接地工作。

二、工程步骤：1. 准备工作：确定机柜安装位置和数量，测量好机柜的尺寸，确保机柜与设备的配合。

将工程所需的材料和设备进行准备，例如机柜、安装螺丝、接地线等。

2. 安装机柜：根据实际情况选择合适的安装方式，可选择地面安装或墙壁安装。

将机柜固定好，确保机柜的稳固和平衡。

3. 安装设备：按照设备的规格和机柜的布局，将设备逐个安装到机柜中。

注意设备的安装方向和高度，确保设备之间的通风和散热。

4. 接地工作：将机柜与电源地线连接，确保设备安全接地，避免静电和电气故障。

5. 布线工作：根据设备之间的连接需求，进行相应的布线工作。

使用合适的网线、光纤等进行连接，确保信号的稳定和传输的畅通。

6. 标识和管理：在机柜的前面板或侧面标明设备的名称和序号，方便管理和维护。

同时，按照设备的功能和需求，进行相应的接线标识。

7. 清理和整理：完成机柜施工后，对机柜内部和外部进行清理和整理工作，确保机柜的干净和整洁。

三、施工注意事项：1. 安全第一：施工过程中，注意个人安全和设备安全，避免物品掉落和误操作导致的安全事故。

2. 细致入微：施工过程中，仔细检查机柜和设备的安装质量，确保固定牢固和连接稳定。

3. 散热通风：合理安排设备的位置和布局，保证设备之间的通风和散热，避免设备过热和故障。

4. 标准化管理：在进行布线和接地工作时，遵循相应的标准和规范，确保施工质量和信号传输的稳定。

5. 环保节能：在进行设备的布局和连接时，尽量减少线缆的使用量，减少资源的浪费和能源的消耗。

四、工程验收：1. 施工完成后，由专业人员进行验收，检查机柜和设备的安装质量和接地工作是否符合要求。

2. 同时，测试设备之间的连接是否稳定和可靠，确保数据的正常传输。

3. 验收合格后，出具验收报告，并提交给相关部门和负责人。

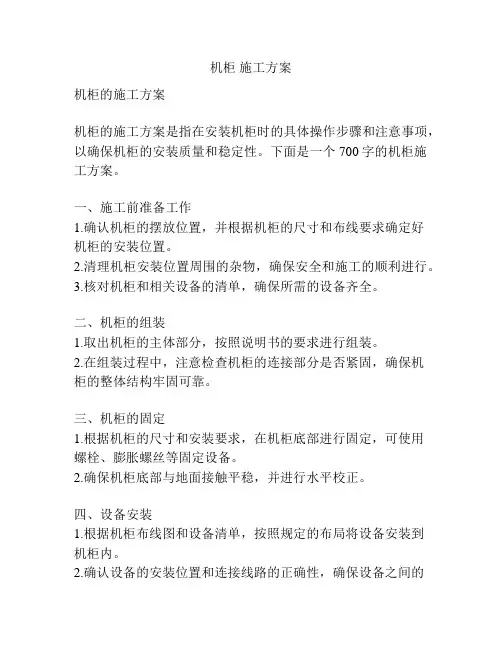

机柜施工方案机柜的施工方案机柜的施工方案是指在安装机柜时的具体操作步骤和注意事项，以确保机柜的安装质量和稳定性。

下面是一个700字的机柜施工方案。

一、施工前准备工作1.确认机柜的摆放位置，并根据机柜的尺寸和布线要求确定好机柜的安装位置。

2.清理机柜安装位置周围的杂物，确保安全和施工的顺利进行。

3.核对机柜和相关设备的清单，确保所需的设备齐全。

二、机柜的组装1.取出机柜的主体部分，按照说明书的要求进行组装。

2.在组装过程中，注意检查机柜的连接部分是否紧固，确保机柜的整体结构牢固可靠。

三、机柜的固定1.根据机柜的尺寸和安装要求，在机柜底部进行固定，可使用螺栓、膨胀螺丝等固定设备。

2.确保机柜底部与地面接触平稳，并进行水平校正。

四、设备安装1.根据机柜布线图和设备清单，按照规定的布局将设备安装到机柜内。

2.确认设备的安装位置和连接线路的正确性，确保设备之间的空间和插口能正常使用。

五、线缆布线1.根据布线图和设备的连接要求，进行线缆的布线。

2.避免线缆过长或过短，确保线缆的连接端口与设备的接口对应正确。

3.使用合适的固定设备，将线缆整齐地固定在机柜内，避免杂乱。

六、电源接入1.根据电源布线图，将电源线接入机柜安装位置附近的电源插座。

2.检查电源线的接头是否牢固，避免因电源接触不良而造成设备的电力不稳定。

七、机柜的调试和测试1.调整机柜的灯光和开关按钮，确保设备的正常运行。

2.进行设备的网络连接测试和功能测试，确保设备的正常使用。

八、清理和整理1.清理机柜周围的工具和杂物，保持工作场所的整洁。

2.将施工过程中产生的废料和垃圾进行有效的分类和处理。

九、施工结果及验收1.整理施工过程中的记录和资料，制作施工报告。

2.与业主或监理单位进行施工成果的验收。

以上就是机柜的一个施工方案，通过合理的施工步骤和严格的操作要求，能够确保机柜的安装质量和稳定性，保证设备的正常运行。

配电柜安装作业指导书三篇篇一：配电柜安装作业指导书1.系统简介本工程住宅由小区变电所引四路低压电源220/380V（一路动力、三路照明）至地下一层接室,采用放射式与树干式相结合的配电方式，大容量动力负荷采用放射式供电，住宅用电采用树干式供电。

2.使用的主要材料及材质要求2.1成套配电柜等应根据设计要求的型号、规格选用合格产品。

并有产品的合格证、生产厂家应具备与产品要求相一致的资质（质量体系认证证书、强制性产品认证（CCC）证书）。

2.2槽钢表面无严重锈蚀,无过度扭曲、弯折变形；镀锌扁钢应为热浸镀锌产品且每批均应有合格证或镀锌厂出具的镀锌质量证明书；外观检查时镀锌层覆盖完整、表面无锈斑。

2.3镀锌材料有：螺栓、螺母、机螺丝、平光垫、弹簧垫、膨胀螺栓，有合格证或镀锌质量证明书。

2.4母线应根据设计要求截面进行选择，应使用合格产品。

外观检查时应包装完好，裸母线平直，表面无明显划痕，测量厚度和宽度符合制造标准。

2.5其他材料如压线端子、塑料带、塑料胶布、电缆终端头套、防锈漆、灰油漆、电焊条、焊锡、焊剂等均应符合质量要求。

2.6 导线电缆的规格型号必须符合设计要求，有产品合格证。

3.主要机具3.1吊装机具：吊链、钢丝绳、麻绳索具等。

3.2安装工具：台钻、手电钻、电锤、砂轮、电焊机具、气焊机具、台钳、案子、锉刀、钢锯、扳手、榔头、电工刀、该锥、克丝钳、压接钳、电炉、喷灯、锡锅、锡勺等。

3.3测试检验工具：兆欧表、万用表、水平板、试电笔、钢卷尺、方尺、水平尺、钢板尺、线坠、力矩扳手。

3.4 防护用具：高压绝缘靴、绝缘手套、粉末灭火器等。

3.5其他工具：桶、刷子、灰铲、工具箱、高凳等。

4.操作工艺4.1配电柜安装的工艺流程：配电柜的安装要按工艺流程进行，应注意施工的先后顺序，按现场条件和作业情况，各过程也适当的分解或合并进行。

4.2设备开箱检查4.2.1设备开箱检查由安装施工单位执行，供货单位、监理单位（建设单位）参加，并做好检查记录。

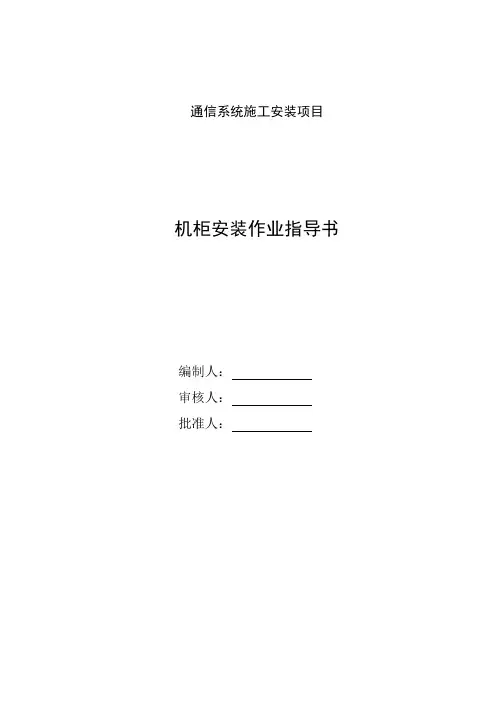

通信系统施工安装项目机柜安装作业指导书编制人：审核人：批准人：机柜安装作业指导书1适用范围适用于城市轨道交通机柜安装作业2作业条件及施工准备2.1作业条件（1）设备室通风、照明、施工用电、地线及室内温度、湿度满足设备安装条件及设计要求。

（2）设备室的门、窗安装完成，消防器材配置齐全有效。

（3）机柜底座已安装完成；设备室的接地系统符合设计要求。

2.2施工准备（1）组织技术人员认真审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

（2）编制施工安全保证措施及应急预案。

对施工人员进行技术交底、上岗前的培训。

（3）收集机柜安装所涉及的各种技术数据，施工劳动力的组织、安装材料及安装工机具的准备。

（4）设备机柜已运输到位，组织开箱检查验收。

3引用施工技术标准《城市轨道交通通信工程质量验收规范》（GB50382—2006）《城市轨道交通工程质量验收标准》（DB 11_T 311.2-2008）《铁路通信、信号、电力、电力牵引供电施工安全技术规程》（TB10306-2009）《通信系统施工蓝图》。

4作业内容机柜安装作业：组织业主、监理、供货商进行设备开箱检查，测量定位、钻孔、机柜安装、机柜接地、机柜保护。

5施工技术标准（1）机柜安装位置应与施工图纸一致。

（2）机柜安装位置、机柜和底座的固定方式应符合设计要求。

（3）机柜安装应牢靠，排列整齐，漆饰完好，铭牌、标识清楚正确。

（4）使用的各种安装固定件必须采用不锈钢或镀锌材料且满足设计要求。

（5）机柜的前后及左右倾斜偏差，应小于机柜高度的1‰。

（6）整列机柜前端面在平行直线上偏差小于5mm，每个机柜水平偏差小于2mm，柜间缝隙小于1mm。

6工序流程及操作要点6.1工序流程图图1-8-1 工序流程图6.2操作要点（1）施工准备1）根据施工图纸，核对测量机柜安装位置尺寸。

2）对已安装好防静电地板的设备室用木板或纸板进行保护，防止安装设备损坏防静电地板。

3）施工人员到位，分工明确，安装设备用工机具配备齐全。

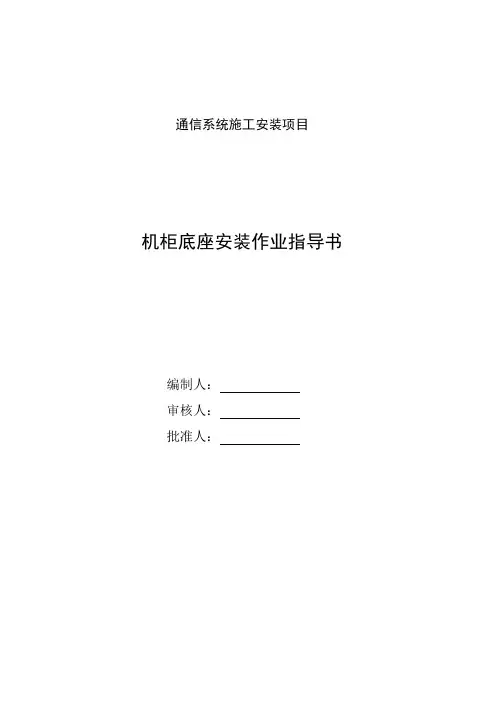

通信系统施工安装项目机柜底座安装作业指导书编制人：审核人：批准人：机柜底座安装作业指导书1适用范围适用于城市轨道交通设备室机柜底座安装施工2作业条件及施工准备2.1作业条件（1）设备室装修基本完成，地面平整，墙面抹灰完成。

（2）标高线已明确，地面干燥，防静电地板高度明确。

（3）与施工地盘管理单位办理了进场施工手续。

2.2施工准备（1）组织技术人员认真审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

（2）编制施工安全保证措施及应急预案。

对施工人员进行技术交底、上岗前的培训。

（3）施工劳动力的组织、安装材料及安装工机具的准备。

（4）按照施工图纸标示，确定各机柜底座位置；测量防静电地板高度（如防静电地板还没有安装时，技术人员需到装修单位了解防静电地板的安装高度）。

（5）联系设备供货商，提供设备机柜的具体尺寸和安装固定方式，绘制设备底座加工图。

（6）选择加工厂进行设备底座加工。

3引用的技术标准《城市轨道交通通信工程质量验收规范》（GB 50382—2006）《城市轨道交通工程质量验收标准》（DB11_T 311.2-2008）《铁路通信、信号、电力、电力牵引供电施工安全技术规程》（TB10306-2009）《通信系统施工蓝图》。

4作业内容机柜底座安装作业：设备室平整度检查、静电地板高度测量、测量定位、钻孔、底座安装、调平、地线安装、防护刷漆。

5施工技术标准（1）底座的安装位置、固定方式应满足验收及设计要求。

（2）底座焊接处焊缝应平整，不应有裂缝、夹渣、气孔等缺陷。

（3）底座焊接处打磨平滑，镀锌层完好、无氧化情况。

（4）底座安装固定牢靠，排列整齐、底座面水平符合设计及验收规范要求。

6工序流程及操作要点6.1工序流程图图1-7-1 工序流程图6.2操作要点（1）施工准备1）依据施工图纸核对底座数量、尺寸是否与设计规格相符。

2）清理现场杂物，清扫地面。

3）对防静电地板的设备室用木板或纸板进行保护，防止安装底座时损坏防静电地板。

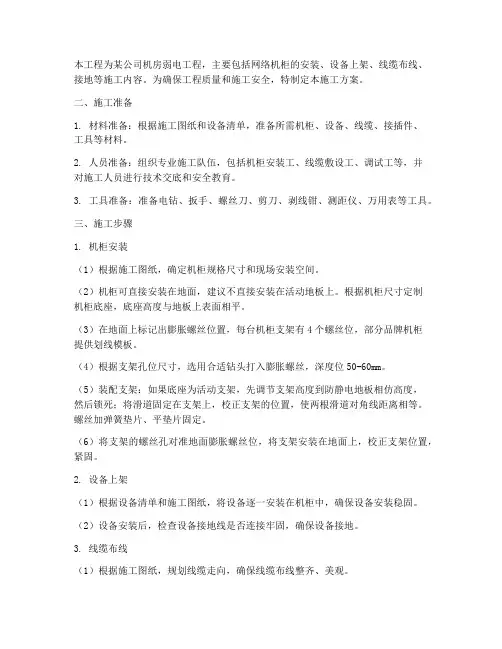

本工程为某公司机房弱电工程，主要包括网络机柜的安装、设备上架、线缆布线、接地等施工内容。

为确保工程质量和施工安全，特制定本施工方案。

二、施工准备1. 材料准备：根据施工图纸和设备清单，准备所需机柜、设备、线缆、接插件、工具等材料。

2. 人员准备：组织专业施工队伍，包括机柜安装工、线缆敷设工、调试工等，并对施工人员进行技术交底和安全教育。

3. 工具准备：准备电钻、扳手、螺丝刀、剪刀、剥线钳、测距仪、万用表等工具。

三、施工步骤1. 机柜安装（1）根据施工图纸，确定机柜规格尺寸和现场安装空间。

（2）机柜可直接安装在地面，建议不直接安装在活动地板上。

根据机柜尺寸定制机柜底座，底座高度与地板上表面相平。

（3）在地面上标记出膨胀螺丝位置，每台机柜支架有4个螺丝位，部分品牌机柜提供划线模板。

（4）根据支架孔位尺寸，选用合适钻头打入膨胀螺丝，深度位50-60mm。

（5）装配支架：如果底座为活动支架，先调节支架高度到防静电地板相仿高度，然后锁死；将滑道固定在支架上，校正支架的位置，使两根滑道对角线距离相等。

螺丝加弹簧垫片、平垫片固定。

（6）将支架的螺丝孔对准地面膨胀螺丝位，将支架安装在地面上，校正支架位置，紧固。

2. 设备上架（1）根据设备清单和施工图纸，将设备逐一安装在机柜中，确保设备安装稳固。

（2）设备安装后，检查设备接地线是否连接牢固，确保设备接地。

3. 线缆布线（1）根据施工图纸，规划线缆走向，确保线缆布线整齐、美观。

（2）线缆敷设时，注意避免交叉、打结，确保线缆畅通无阻。

（3）线缆连接时，注意接插件型号、规格，确保连接牢固。

4. 接地（1）在机房内做独立的接地引下线到大楼的综合接地点。

（2）闭路电视系统接地通过在弱电机房中以一点接地方式达成，接地线绝不会形成封闭回路。

（3）机房内的桥架、线管每隔5m作一次接地。

（4）设置在建筑物内的共用电视系统的同轴电缆外导体、金属管、设备外壳等均相互连接并接地。

四、施工质量要求1. 机柜安装牢固，设备上架整齐，线缆布线规范。

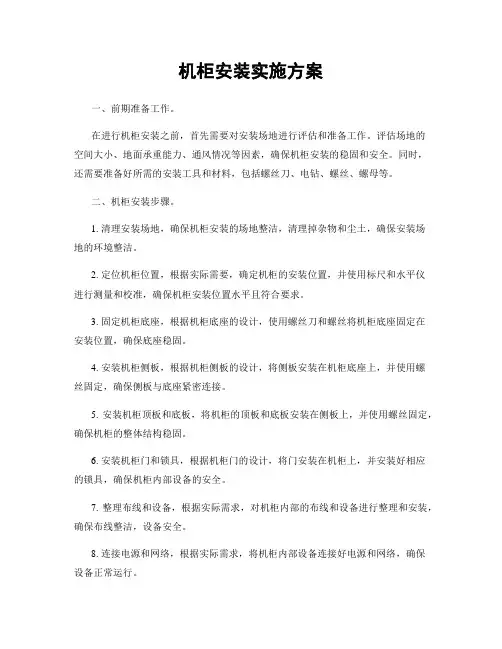

机柜安装实施方案一、前期准备工作。

在进行机柜安装之前，首先需要对安装场地进行评估和准备工作。

评估场地的空间大小、地面承重能力、通风情况等因素，确保机柜安装的稳固和安全。

同时，还需要准备好所需的安装工具和材料，包括螺丝刀、电钻、螺丝、螺母等。

二、机柜安装步骤。

1. 清理安装场地，确保机柜安装的场地整洁，清理掉杂物和尘土，确保安装场地的环境整洁。

2. 定位机柜位置，根据实际需要，确定机柜的安装位置，并使用标尺和水平仪进行测量和校准，确保机柜安装位置水平且符合要求。

3. 固定机柜底座，根据机柜底座的设计，使用螺丝刀和螺丝将机柜底座固定在安装位置，确保底座稳固。

4. 安装机柜侧板，根据机柜侧板的设计，将侧板安装在机柜底座上，并使用螺丝固定，确保侧板与底座紧密连接。

5. 安装机柜顶板和底板，将机柜的顶板和底板安装在侧板上，并使用螺丝固定，确保机柜的整体结构稳固。

6. 安装机柜门和锁具，根据机柜门的设计，将门安装在机柜上，并安装好相应的锁具，确保机柜内部设备的安全。

7. 整理布线和设备，根据实际需求，对机柜内部的布线和设备进行整理和安装，确保布线整洁，设备安全。

8. 连接电源和网络，根据实际需求，将机柜内部设备连接好电源和网络，确保设备正常运行。

三、安装后的检查和维护。

1. 检查机柜安装质量，安装完成后，需要对机柜的安装质量进行检查，确保机柜稳固、结构完整。

2. 检查电源和网络连接，对机柜内部设备的电源和网络连接进行检查，确保连接正常。

3. 定期维护保养，对机柜和内部设备进行定期的清洁和维护保养，确保设备的正常运行和使用寿命。

四、安全注意事项。

1. 在安装过程中，注意人身安全，使用工具时要小心谨慎，避免发生意外。

2. 在安装机柜时，要注意机柜的稳固性，确保安装位置的地面承重能力符合要求。

3. 在连接电源和网络时，要注意电气安全，确保操作人员和设备的安全。

综上所述，机柜安装是一个重要的工程，需要严谨的操作和细致的检查。

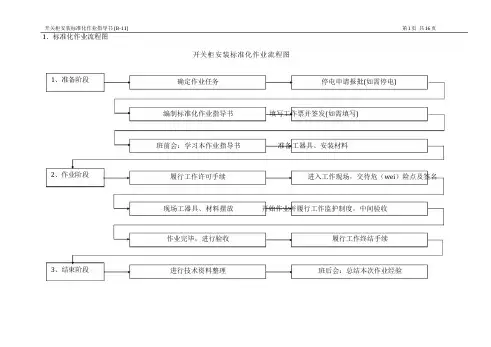

1．标准化作业流程图开关柜安装标准化作业流程图1、准备阶段确定作业任务停电申请报批(如需停电)编制标准化作业指导书填写工作票并签发(如需填写)班前会：学习本作业指导书准备工器具、安装材料2、作业阶段履行工作许可手续进入工作现场，交待危（wei）险点及签名现场工器具、材料摆放开始作业并履行工作监护制度，中间验收作业完毕，进行验收履行工作终结手续3、结束阶段进行技术资料整理班后会：总结本次作业经验2．合用范围本作业指导书合用于 220kV 金港变电所 35KV 屋内高压组合开关柜安装调整工作。

3．编制依据 3.1 《电气装置安装工程盘、柜及二次回路接线施工及验收规范》 ( GB50171-92 ) 3.2 《电气装置安装工程质量检验及验评规范 DL/T 5161.1 ~ 5161.17-2002》3.3 盐城电力设计院设计电气图纸(图号： 0203 ) 3.4 《国家电网公司电力安全工作规程(变电站和发电厂电气部份)(试行)》 (国家电网安监[2005]83 号) 3.5 《电力建设安全工作规程(变电所部份)》 DL5009.3-19973.6 《国家电网公司安全生产规程规定》 (国家电网总[2003]407 号)3.7 《电力建设安全健康环境评价标准》 (国家电网工 [2004]488 号)3.8 《国家建设部工程建设标准强制化条文(电力工程部份)》 (2022 年版)3.9 《国家电网公司输变电工程施工危（wei）险点辨识及预控措施(试行)》(国家电网基建安 [2005]50 号)4．工程概况及工程量4.1 工程概况220kV 金港变电所工程由盐城电力设计院设计，其中 220kV 屋外配电装置采用支持管母中型双列布置，本期出线 3 回，分别为响水 1、响水 2、风电；远景出线 8 回，为双母线单分段接线。

110kV 屋外配电装置采用支持管母中型单列布置，本期出线 7 回，分别为响水变、立礼、热电、备用线、陈港 1、陈港 2、银海；远景出线 12 回，接线型式不变。

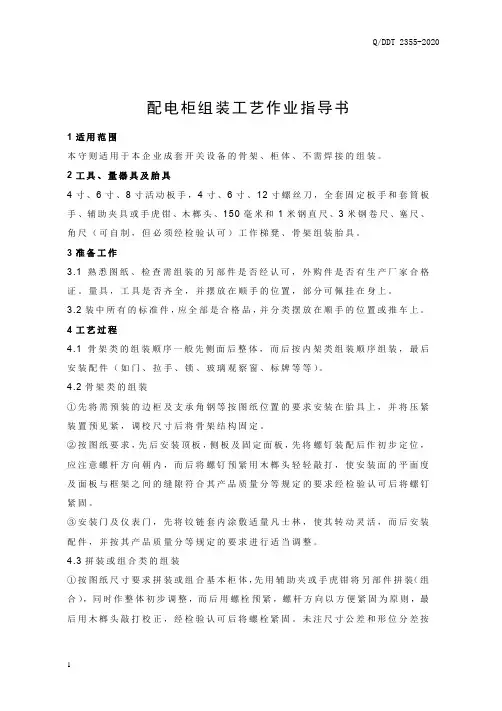

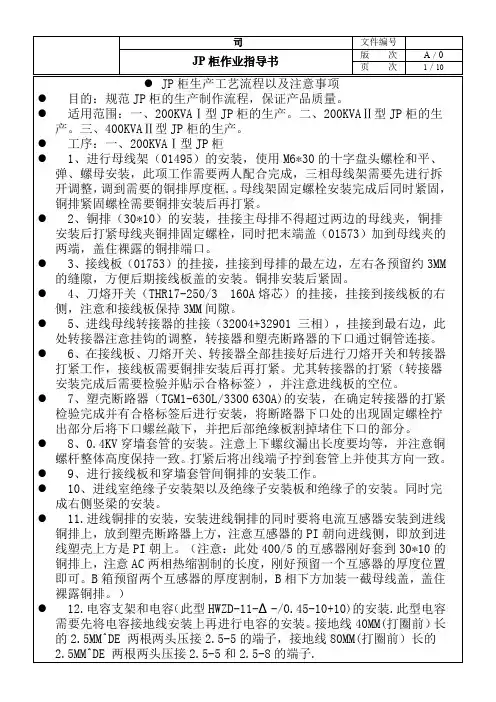

配电柜组装工艺作业指导书1适用范围本守则适用于本企业成套开关设备的骨架、柜体、不需焊接的组装。

2工具、量器具及胎具4寸、6寸、8寸活动板手，4寸、6寸、12寸螺丝刀，全套固定板手和套筒板手、辅助夹具或手虎钳、木榔头、150毫米和1米钢直尺、3米钢卷尺、塞尺、角尺（可自制，但必须经检验认可）工作梯凳、骨架组装胎具。

3准备工作3.1熟悉图纸、检查需组装的另部件是否经认可，外购件是否有生产厂家合格证。

量具，工具是否齐全，并摆放在顺手的位置，部分可佩挂在身上。

3.2装中所有的标准件，应全部是合格品，并分类摆放在顺手的位置或推车上。

4工艺过程4.1骨架类的组装顺序一般先侧面后整体，而后按内架类组装顺序组装，最后安装配件（如门、拉手、锁、玻璃观察窗、标牌等等）。

4.2骨架类的组装①先将需预装的边柜及支承角钢等按图纸位置的要求安装在胎具上，并将压紧装置预见紧，调校尺寸后将骨架结构固定。

②按图纸要求，先后安装顶板，侧板及固定面板，先将螺钉装配后作初步定位，应注意螺杆方向朝内，而后将螺钉预紧用木榔头轻轻敲打，使安装面的平面度及面板与框架之间的缝隙符合其产品质量分等规定的要求经检验认可后将螺钉紧固。

③安装门及仪表门，先将铰链套内涂敷适量凡士林，使其转动灵活，而后安装配件，并按其产品质量分等规定的要求进行适当调整。

4.3拼装或组合类的组装①按图纸尺寸要求拼装或组合基本柜体，先用辅助夹或手虎钳将另部件拼装（组合），同时作整体初步调整，而后用螺栓预紧，螺杆方向以方便紧固为原则，最后用木榔头敲打校正，经检验认可后将螺栓紧固。

未注尺寸公差和形位分差按其产品质量分等规定的要求，其产品质量分等规定未作要求的按GB1800-1999中JS14和GB1184-1996中12级取值。

②按图纸要求先后安装顶板、侧板、面板和门及配件，其工艺过程和要求与骨架类相同。

③柜体中接地螺母（螺钉）的安装，应注意其接触面不得有油漆、锈斑，并涂敷凡士林后拧紧。

合肥市轨道交通1号线一、二期工程通信系统安装施工机房内安装施工作业指导书编制：审核：批准：年月日目录1.适用范围： (1)2作业准备 (1)2.1 内业技术准备 (1)2.2 外业技术准备 (1)3室内设备安装 (1)3.1施工内容 (1)3.2施工流程 (1)3.3施工准备 (1)4.施工要求 (2)4.1 施工工艺 (2)5.施工注意事项 (4)6.劳动力组织 (5)7.技术要求 (6)8.设备机具配置 (6)8.1施工用仪表、工具的准备 (6)8.2设备配线工具准备 (7)9.质量控制及检验 (7)10. 安全及环保要求 (7)10.1安全要求 (7)10.2环保要求 (8)1.适用范围：适用于合肥市轨道交通1号线一、二期工程通信系统机房内爬架、线槽、机柜底座、机柜、设备、设备配线安装施工。

2作业准备2.1 内业技术准备作业指导书编制后，在开工前组织技术人员、工班长、安全员认真学习施工组织方案，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

制定施工安全保证措施，提出应急预案。

对施工人员进行技术交底、对参加施工人员进行上岗前技术培训，考核合格后持证上岗。

2.2 外业技术准备根据施工图纸做好现场勘测工作，确定施工通信机房底座、支架排布符合设计图纸要求，并做好记录。

施工材料、工具、测量仪器、检定、校核。

3室内设备安装3.1施工内容室内设备安装施工主要施工内容为：机房爬架、地下线槽、机柜底座、机柜、设备安装、设备配线及接续。

3.2施工流程施工工艺图：3.3施工准备(1)进入室内施工现场前，安装技术人员和技术工人接受设备供货商安装督导的安装技术培训。

对于部分要采用特殊安装方法进行的安装工作，应要求安装督导给予合理的介绍和督导，以确保安装能以适当并有效的方法进行。

(2)熟悉施工图纸，核对施工现场,了解机柜安装地点、方向；(3)对现场进行实际测量，比如防静电地板距地面高度等等；(4)详细做好现场勘测记录。

昆明市轨道交通3号线一期工程车站设备(风水电)安装及设备区装修工程项目(东段)三标段成套配电柜、控制柜(屏、台)安装作业指导书编制人:审核人:审批人:编制日期:中铁一局集团建筑安装工程有限公司昆明市轨道交通3号线一期工程车站设备(风水电)安装及设备区装修工程项目(东段)三标段项目部成套配电柜、控制柜（屏、台）安装施工作业指导书1 适用范围适用于电压为10KV以下及一般工业与民用建筑电气安装工程成套配电柜及动力开关柜、控制柜、电源柜、动力配电箱的安装。

2 作业准备2.1技术准备1、施工图纸、设备产品合格证等技术资料齐全。

2、施工前明确设计要求，熟悉现行规范、技术标准。

3、施工方案明确：对基础型钢制作安装，设备开箱检查，设备搬运吊装，盘柜稳装，电缆、母线压接、配线、校线各主要工艺过程都要有具体要求并在施工中严格执行。

4、新型、引进、合资成套设备及UPS 系统等柜、屏、台安装必须符合产品技术文件和设计要求。

2.2设备及材料要求1、设备及材料均应符合国家或部颁的现行技术标准，符合设计要求。

实行生产许可证和安全认证制度的产品，有许可证编号和安全认证标志，相关材证资料齐全。

2、配电柜内主要元器件应为"CCC"认证产品，规格、型号符合设计要求。

3、柜内配线、线槽等附件应与主要元器件相匹配4、手动式开关机械性能要求有足够的强度和刚度。

5、安装使用材料应符合下列要求：型钢表面无严重锈斑，无过度扭曲、弯折变形，焊条无锈蚀，有合格证和材质证明书。

6、镀锌制品螺栓、垫圈、支架、横担表面无锈斑，有合格证和质量证明书。

7、其他材料，铅丝、酚醛板、油漆、绝缘胶垫等均应符合质量要求。

8、配电箱体应有一定的机械强度，周边平整无损伤。

铁制箱体二层底板厚度不1.5mm。

阻燃型塑料箱体二层底板厚度不小于8mm，木制板盘的厚度不应小于20mm，并应刷漆做好防腐处理。

9、导线电缆的规格型号必须符合设计要求，有产品合格证。

室内信号设备安装施工作业指导书1.1 合用范围合用于大准铁路信号工程室内信号设备安装施工。

1.2 施工准备1、技术准备室内所有配线图已核对完成，修改完毕，各部电源环线准确无误。

室内施工技术标准已根据设计文件及相关标准编制完成。

了解室内设备的组成、施工程序；掌握室内施工的各种标准。

熟悉室内施工图，明确每张图的用途、合用范围，熟知施工图管理制度。

对需要安装的室内信号设备进行外观检查和测试。

2、物资准备室内机架、走线槽、电源屏已进场，且验收合格、报验完毕。

施工图纸已到，核对完成，且按照分线盘、接口柜、侧面配线图进行套管电脑打号。

电力电缆、电源线及各种软线库存充足，且报验完毕。

备齐安装室内信号设备所需的各种工具和料具。

3、人员准备对施工人员进行施工培训，了解室内施工程序，施工标准，提高施工技能。

并将新技术、新工艺、新方法等要求对施工负责人及技术人员进行详细交底。

1.3 技术要求室内设备施工包括列控中心、CTC 、计算机联锁、LEU 、集中监测、电源及RBC 等系统的控显设备、机柜安装及配线。

各系统设备的安装标准应符合相关设备技术说明书及设计规定。

各系统设备的安装位置、综合布线应符合设计要求。

各系统采用的设备与器材的型号、规格及性能应符合设计要求。

1.4 施工程序与工艺流程图1 室内施工流程图施工准备机柜（架） 安装 电缆引入 电源设备安装 配线线缆布放设备配线及导通 配线焊接、连接 施工结束1.5 施工要求1、室内信号设备组成组合柜、移频柜、综合柜、防雷柜、分线柜、电源屏、控显设备（控制台）、微机柜、微机监测柜、CTC/TDCS 主机柜、列控中心、防雷配电箱、信号接地系统、走线架等。

每台移频柜容纳10套ZPW-2000A 型轨道电路发送器、接收器、衰耗盘设备。

10块熔断器板（或者断路器），每套轨道电路设备定型使用1块。

10块3×18柱零层端子，每套轨道电路设备定型使用1块。

4柱电源端子板，发送器、接收器工作电源引入用。

机柜施工方案机柜施工方案一、施工前准备1. 确定机柜布局和设备布置方案。

根据实际需要和要求，确定机柜数量、尺寸和设备摆放位置，绘制布局图，以便施工人员按图施工。

2. 准备所需工具和材料。

根据施工需求，准备好电动螺丝刀、电动扳手、螺丝批头、电缆管理配件、电源插座、电线等工具和材料。

二、机柜安装1. 清理施工现场。

将施工现场清理整洁，确保施工空间干净、宽敞，方便施工作业。

2. 安装机柜。

根据布局图，按照实际需要安装机柜，确保机柜之间的间距合适，保证设备之间有足够的通风空间。

3. 固定机柜。

使用螺丝刀将机柜固定在地面上，并确保机柜稳固可靠。

4. 安装电源插座。

根据需求，在机柜上安装电源插座，方便设备的插拔和供电。

5. 安装其他辅助部件。

根据需要安装其他辅助部件，如风扇、电池、监控设备等。

三、设备安装1. 准备设备。

根据设备清单，将设备准备好，确保设备符合施工要求。

2. 安装设备。

按照布局图的设备摆放位置，使用电动螺丝刀和电缆管理配件进行设备固定，确保设备安装稳固可靠。

3. 连接设备。

根据设备的通信需求，使用合适的电线进行设备间的连接，确保设备之间的通信畅通。

四、设备调试1. 通电测试。

将机柜内所有设备连接到电源插座上，并进行通电测试，确保设备能正常工作，没有电路问题。

2. 网络连接测试。

将机柜内所有设备连接到网络，进行网络连接测试，确保设备能正常联网、互相通信。

3. 功能测试。

依次测试机柜内的每个设备的功能，确保设备能正常运行，满足使用需求。

五、安全验收1. 检查设备稳定性。

检查已安装的设备和机柜是否固定牢固，防止因震动或外力导致设备脱落或倾倒。

2. 检查电线布线。

检查电缆布线是否整齐、标准，电线是否规范接地，确保电线安全可靠。

3. 检查通风空气流通情况。

检查机柜之间的通风空气流通是否顺畅，防止设备因长时间工作而过热。

4. 修复完善。

如发现问题或不符合要求的地方，及时进行修复和完善，确保整个系统的安全性和稳定性。
