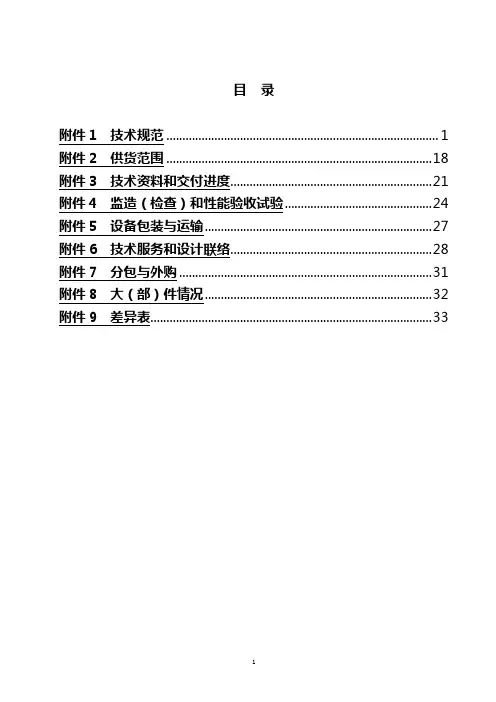

目录附件1 技术规0附件2 供货围27附件3 技术资料和交付进度30附件4 监造（检查）和性能验收试验33附件5 设备包装与运输38附件6 技术服务和设计联络39附件7 分包与外购43附件8 大（部）件情况43附件9 差异表44附件1 技术规1总则1.1 本规书适用于华电天然气热电联产工程凝结水精处理系统，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2招标方在本招标文件中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，投标方应提供一套满足本招标文件和所列标准要求的高质量产品及其相应服务。
对国家有关安全、环保等强制性标准，必须满足其要求。
1.3如未对本招标文件提出偏差，招标方将认为投标方提供的设备符合招标文件和标准的要求。
偏差（无论多少）都必须清楚地表示在投标文件中的“差异表”中。
招标书中关于进口件的要求必须严格执行，否则招标方将作废标处理。
1.4投标方须执行本招标文件所列标准。
有矛盾时，按较高标准执行。
投标方在设备设计和制造过程中所涉及的各项规程、规和标准应执行（遵照）现行最新版本的标准。
1.5合同签订后1个月，按本规要求，投标方提出合同设备的设计、制造、检验/试验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给招标方，招标方确认。
1.6投标方必须保证投标设备在本招标书提供的运行条件下稳定、可靠地运行。
并且投标商对凝结水精处理整套系统和设备（包括附属系统和设备）负有全责，即包括分包（或采购）的产品。
分包（或采购）的产品制造商应事先征得招标方的认可1.7投标方须提供高质量的设备，并且这些设备是技术先进的、并经过两台三年以上成功运行实践证明的成熟可靠产品。
1.8 投标方的投标文件应按本招标文件的序号逐条响应。
1.9投标方提供的文件，包括图纸、计算、说明、使用手册等，均应使用国际单位制(SI)。
所有文件、工程图纸及相互通讯，均应使用中文。
不论在合同谈判及签约后的工程建设期间，中文是主要的工作语言。
若文件为英文，应同时附中文说明。
1.10投标方提供的进口设备应提供有关证书、设备原产地证明、海关报关证明，并在设备上刻有正确的铭牌标识（耐磨、防腐蚀等措施要求容齐全）。
1.11投标方提供的技术文件（包括图纸）采用KKS标识系统。
标识的原则、方法和容应在设计联络会上讨论确定。
投标方承诺按照招标方的企业标准进行KKS标识。
1.12 在签订合同之后，招标方有权提出因规标准和规程发生变化而产生的一些补充要求，具体项目由合同双方共同商定。
1.13 设备采用的专利技术涉及到的全部费用均被认为已包含在设备报价中。
投标方保证招标方不承担有关专利的一切责任。
1.14 投标方必须保障设备的供货、调试和运行满足工程的进度要求。
1.15凝结水精处理系统采用DCS控制，DCS系统由招标方提供，投标方必须配合招标方控制系统的设计、施工和调试工作，直至系统完全投入运行。
1.16 投标方的产品近五年在国应具有2台F级及以上燃机机组运行业绩，已证明安全可靠。
其分包商亦应具有相同的经验和业绩并完全执行本招标文件的要求，分包商资格应由招标方书面认可，不允许分包商再分包；若招标书未指定分包商，则投标书必须注明分包商，且不少于三家。
2工程概况本工程规划建设2×400MW级（F级）燃气-蒸汽联合循环供热机组，配置包括2台燃气轮机、2台燃机发电机、2台余热锅炉、2台蒸汽轮机、2台汽机发电机。
2.1 厂址本工程厂址位于八期工程东侧原老机组拆迁空地上。
该场地东侧紧邻体育大街，东北角为现有热网调度楼；北侧紧邻丰华路；西侧为现有八期工程；南侧紧邻厂区现有道路及临时煤场。
本工程所在地市地处富饶的华北平原腹地。
北靠京津，西倚太行山，是一个近海陆城市。
市区地势平坦，自然地形由西北向东南呈千分之一的坡度，海拔高度为67～78米。
市区多年平均气温13℃，历史最低气温零下26.5℃，最高气温42.9℃，冬季采暖期从当年十一月中旬至来年三月中旬，共4个月。
3 设计和运行条件3.1 凝结水精处理系统凝结水经凝结水泵送至凝结水精处理除铁装置，除铁装置出水至轴封加热器。
凝结水精处理系统采用大流量凝结水除铁过滤器，滤芯采用无反洗折叠式。
凝结水精处理系统由滤元式除铁过滤器、旁路阀门以及相关连接管道和仪表和控制系统等组成。
每台机组设置1台100％容量的凝结水除铁过滤器，凝结水除铁过滤器用于机组启动期间除铁用，机组正常运行时根据水质情况也可切换旁路运行。
每台机组的凝结水精处理系统设置1套100%容量的旁路系统。
3.2 凝结水精处理系统参数（1）每台机组凝结水量ISO纯凝工况： 384.9 t/h；年平均气温纯凝工况： 384.4 t/h；高、中、低压旁路全开工况： 550 t/h。
（2）凝结水系统压力工作压力： 2.8 MPa设计压力： 4.0 MPa（3）凝结水精处理系统入/出口温度额定：32.5 ℃最大：50 ℃3.3 气象特征与环境条件3.3.1 气象条件项目区属温带大陆季风气候，四季分明，春季干旱多风，夏季炎热多雨，秋季天高气爽，冬季寒冷少雪，极端最高气温42.9℃，极端最低气温-26.5℃，最高月平均气温32℃（7月），最低月平均气温-9.1℃（1月），≥10℃积温4352.5℃。
多年平均降水量543.2mm，降雨年际变化很大，年分配也不均匀，降雨量主要集中在夏季，约占全年降水量的70％。
年平均风速1.8m/s，年最大风速14m/s。
无霜期187d。
常规气象项目统计见下表。
厂址常规气象项目统计表凝结水精处理系统全部设备布置在主厂房零米，设备外形及接口规格等最终须经招标方确认。
3.5凝结水精处理系统的进、出水水质g/L 1000g/L 50100 52012145-2008）3.6 仪表气源及电源气源压力：一般为0.4-0.8MPa露点：工作压力下的露点，比工作环境的最低温度低10℃含尘：净化后的气体中，含尘微粒直径不大于3um含油：气源装置送出的气体，含油量在8mg/L以下。
电源电压：三相四线制（380V/220V），频率：50Hz，两路，由招标方提供，电气及控制系统所需其他等级的电源由投标方自行解决。
投标方提供的电气设备及其它应符合有关规定。
4技术条件4.1 参数、容量/能力4.1.1 凝结水精处理系统设备的设计处理水量390 t/h，压力、温度等参数应满足附件1中3.2条的要求。
4.1.2 凝结水精处理系统设备的制造应符合GB150-2011《钢制压力容器》标准。
4.2 设备性能要求4.2.1 投标方应对凝结水精处理系统做出有效的质量保证。
在最大流量负荷和系统十分污秽时，凝结水精处理除铁设备进、出口的压力差应不超0.35MPa，在额定流量负荷和清洁系统运行时，凝结水精处理除铁设备进、出口的压力差应不超过0.20MPa。
4.2.2 除铁过滤器截流5m以上的杂质，滤元过滤器运行通过进出水电动阀门自动工作，当滤元过滤器进出水压差超过设定值（0.2MPa），旁路装置自动开启，过滤器自动关闭。
滤元过滤器及旁路系统的运行采用程序控制，自动故障时，可以手动操作。
机组启动初期系统较脏时凝结水可直接排放，不进入凝结水过滤系统。
在机组正常运行期间，过滤器可根据机组的运行情况确定其运行方式。
4.2.3 投标方应保证在最大流速下出水水质能满足附件1中 3.5条要求。
4.2.4 设备、材料和工艺的要求应按系统设计要求及管道设计说明执行。
4.2.5 每台机组设置1100容量的除铁过滤器以及1个100的旁路系统。
旁路系统采用电动调节蝶阀，并具有0-50%-100%的自动连续调节功能；电动调节阀前后采用隔断阀，并带一个手动旁路。
电动调节蝶阀执行器采用智能一体化产品，供电电压380VAC。
在遇到下列情况之一时，旁路系统应能自动打开，并自动切断凝结水精处理系统：（1）进口凝结水水温50℃时；（2）凝结水精处理装置的进出口压差大于0.20MPa。
4.2.6 当凝结水精处理过滤器退出运行时，旁路应迅速自动打开。
凝结水精处理装置前应设置带节流减压装置的管路排水阀。
4.2.7 全套凝结水精处理系统采用DCS控制。
4.2.8 为确保电厂的安全可靠，凝结水精处理系统设备应能承受所有运行工况下可能出现的各种荷载的最不利组合。
应至少包括：（1）设备部和外部运行中出现的最高压力及其压力波动；（2）设备运行或试验情况下设备自重、水重；（3）管道重量、保温重量、附加荷载；（4）外部管道系统传给接管座的作用力和力矩；（5）地震载荷。
4.2.9 寿命要求4.2.9.1 投标方应保证凝结水精处理系统设备使用寿命为30年。
4.2.9.2 凝结水精处理系统设备的使用寿命，必须考虑到在设备使用期间经受各项环境条件的综合影响。
4.2.10 噪声控制投标方应提供必要的噪音处理装置，以便达到噪声控制设计目标。
最大允许的噪声水平为：离开设备外表面1.0米距离处，噪声小于85dB（A）。
4.3 工艺系统技术要求投标方应为本期两台机组提供两套完整的凝结水精处理装置（一台机组一套）。
投标方应提供的全部装置包括但不限于此：两套完整的凝结水精处理及其辅助设备（每台机组1套），包括所有从凝结水精处理系统除铁过滤器进水母管旁路前1米至除铁过滤器出水母管旁路后1米以的部连接管道、阀门、附件等。
4.3.1 大流量除铁过滤器4.3.1.1 每台机组配置1台大流量除铁过滤器，滤芯为美国颇尔、3M或GRAVER公司产品无反洗折叠式，按最高价计入总价，最终由招标方确定。
每台大流量除铁过滤器出力为凝结水最大流量的100 ，每套滤元过滤器应配备完整的阀门、接管、各种附件、控制设备等，所有电动阀门带反馈信号。
4.3.1.2 应为卧式压力容器，容器的焊接、制造、试验、设计和标记均应按照本附件4.5的标准执行。
4.3.1.3 每台容器应以标准锻钢制造，应设人孔门用于检修。
人孔门应完整地包括人孔盖、密封垫、螺母、吊杆或铰链。
4.3.1.4 大流量过滤器材质采用碳钢材质衬304不锈钢（衬厚度3mm）防腐。
4.3.1.5 每台大流量除铁过滤器配有一套正常运行用5m滤元和一套启动用10m滤元，另外每台机组各备一套5m及10m滤元。
过滤器滤元母体材料采用强化PP。
投标方同时还应在投标文件中一并提供两台机组用启动滤元，启动滤元采用国产优质产品，投标方提出三个品牌分别报价，按最高价计入报价，最终由招标方选择。
4.3.1.6 所有连接件应能承受运行时的最大压力和最高温度。
4.3.1.7 滤芯固定网笼材质采用为TP304不锈钢、厚度为≥3mm，焊接方式为螺旋焊。
4.3.1.8. 部装置应能配水均匀，集水均匀，避免在局部产生过高的流速和偏流，部装置的支撑应考虑到不妨碍水的均匀分配。
4.3.1.9 所有部分配和收集装置应以TP304不锈钢制作，不允许使用塑料滤帽和管道。
