塑料材料及其成型工艺性能

塑料工程技术手册一、引言塑料是一种重要的工程材料，广泛应用于各行各业。

为了更好地了解塑料工程技术，本手册将介绍塑料的基本知识、加工技术、设计原则以及质量控制等方面的内容。

二、塑料的基本知识1. 塑料的分类塑料按来源可以分为合成树脂、天然树脂和再生塑料三类；按照物理性质可分为热塑性塑料和热固性塑料；根据树脂的化学结构可分为聚乙烯、聚丙烯、聚氯乙烯等多种类型。

2. 塑料的性能塑料具有轻质、绝缘、耐低温、耐腐蚀等特性，常用于制造各类容器、管道、电线等产品。

三、塑料的加工技术1. 塑料的成型方法塑料的成型方法包括注塑成型、挤出成型、吹塑成型、压塑成型等。

注塑成型是最常用的方法，可以制造出各种尺寸和形状的塑料制品。

2. 塑料的改性技术塑料的改性技术可以改善塑料的物理性能，常用的改性技术包括填充剂增强、增韧剂掺入、改性剂添加等。

3. 塑料的表面处理技术塑料的表面处理技术可以提高塑料制品的外观质量和耐用性，常用的表面处理技术有喷涂、电镀、印刷等。

四、塑料制品的设计原则1. 强度设计原则塑料制品在设计时需要考虑到其受力情况，合理选择塑料材料和结构设计，确保制品的强度满足要求。

2. 尺寸设计原则塑料制品的尺寸设计需考虑到塑料材料的收缩率，以确保成型后的尺寸符合设计要求。

3. 壳体设计原则塑料制品的壳体设计需要满足结构强度、制造工艺和装配要求，合理选择壳体的厚度和型腔结构。

五、塑料制品的质量控制1. 塑料原料的质量控制塑料原料的质量对最终制品的性能有重要影响，应选用合格的原料并进行严格的质量检测。

2. 加工工艺的质量控制加工工艺的合理控制可以确保塑料制品的尺寸、外观等质量要求，需进行严格的加工工艺检验。

3. 成品质量的控制成品质量的控制包括外观检验、物理性能测试等，确保塑料制品能够满足使用要求。

六、未来发展趋势塑料工程技术在不断发展，未来的趋势包括绿色环保塑料的研发、智能制造技术的应用以及废弃塑料的回收利用等。

七、结论本手册从塑料的基本知识、加工技术、设计原则和质量控制等方面介绍了塑料工程技术的相关内容。

塑料材料及其成型工艺性能塑料是一种高分子化合物，具有可塑性、可加工性和可成型性。

它具有许多独特的性能和特点，使其成为广泛应用于各个领域的重要材料之一、塑料的成型工艺性能是指塑料在制品成型过程中所具有的可塑性、流动性、凝固性等性能。

下面将介绍几种常见的塑料材料及其成型工艺性能。

聚乙烯（PE）是一种具有良好耐候性、耐腐蚀性和电绝缘性的塑料材料。

它的成型工艺性能较好，容易加工和成型。

聚乙烯的熔融流动性好，可用于注塑、挤出和吹塑等成型工艺。

在注塑成型中，由于聚乙烯的熔融温度较低，成型周期较短。

在挤出成型中，聚乙烯可用于制作各种管材、板材等制品。

吹塑成型中，聚乙烯可用于制作各种容器、塑料袋等制品。

聚丙烯（PP）是一种具有良好耐热性、耐化学腐蚀性和可加工性的塑料材料。

它的成型工艺性能较好，适用于注塑、挤出和吹塑等成型工艺。

在注塑成型中，聚丙烯的熔融温度较高，成型周期较长。

在挤出成型中，聚丙烯可用于制作各种管材、线材等制品。

吹塑成型中，聚丙烯可用于制作各种容器、玩具等制品。

聚氯乙烯（PVC）是一种具有良好耐候性、耐热性和阻燃性的塑料材料。

它的成型工艺性能较好，可用于注塑、挤出和压延等成型工艺。

在注塑成型中，聚氯乙烯的熔融温度较高，成型周期较长。

在挤出成型中，聚氯乙烯可用于制作各种管材、板材等制品。

压延成型中，聚氯乙烯可用于制作各种薄膜、人造皮革等制品。

聚苯乙烯（PS）是一种具有优良电绝缘性、刚性和抗冲击性的塑料材料。

它的成型工艺性能较好，适用于注塑、挤出和吹塑等成型工艺。

在注塑成型中，聚苯乙烯的熔融温度较低，成型周期较短。

在挤出成型中，聚苯乙烯可用于制作各种管材、板材等制品。

吹塑成型中，聚苯乙烯可用于制作各种容器、玩具等制品。

聚酯（PET）是一种具有良好耐热性、耐腐蚀性和可透明性的塑料材料。

它的成型工艺性能较好，可用于注塑、挤出和吹塑等成型工艺。

在注塑成型中，聚酯的熔融温度较高，成型周期较长。

在挤出成型中，聚酯可用于制作各种管材、线材等制品。

各塑胶特性和成型参数塑胶是一种广泛应用于各种制造业的材料，其特性和成型参数对制品的质量和性能起着重要的影响。

下面是关于塑胶特性和成型参数的详细介绍。

一、塑胶的特性1.塑胶的物理特性塑胶具有较高的比强度和比刚度，重量轻，密度小，易于加工和操控，具有良好的绝缘性能，是一种理想的电气绝缘材料。

此外，塑胶还具有低温韧性、耐热性、耐候性和耐老化性等特点。

2.塑胶的机械特性塑胶的机械特性包括抗拉强度、屈服点、弹性模量、断裂延伸率和硬度等。

这些特性决定了塑胶制品的强度、韧性和耐用性。

3.塑胶的热学特性塑胶的热学特性包括热膨胀系数和导热系数。

热膨胀系数反映了塑胶在加热过程中的体积变化程度，导热系数决定了塑胶的热传导性能。

4.塑胶的电学特性塑胶的电学特性表现为介电常数、体积电阻率和表面电阻等。

这些特性决定了塑胶在电子电器领域中的应用。

5.塑胶的化学特性塑胶具有一定的耐酸碱性和耐溶剂性，但不同种类的塑胶在耐化学腐蚀性方面有所不同。

二、塑胶的成型参数1.温度塑胶成型过程中的温度是一个重要的参数，它直接影响塑胶的流动性和成品的质量。

温度太高会导致塑胶融化过度，产生气泡、熔接线痕和缩孔等缺陷；温度太低会导致塑胶流动性差，易产生热胀冷缩缺陷。

2.压力塑胶成型过程中的压力是塑胶流动的驱动力，它会影响塑胶的充填和密实程度。

压力过低会导致塑胶流道不充分；压力过高会导致过度压实，产生缩孔和熔接线痕等缺陷。

3.时间塑胶成型过程中的时间也是一个重要的参数，它影响塑胶的冷却时间和成型周期。

时间太短会导致塑胶未充分冷却，产生翘曲和变形等缺陷；时间太长会增加成型周期，影响生产效率。

4.流速塑胶成型过程中的流速是指塑胶在流道和模腔中的流动速度。

流速太快会导致塑胶充填不均匀，产生短射和气泡等缺陷；流速太慢会导致塑胶冷却不充分，产生翘曲和变形等缺陷。

5.回流比例回流比例是指用于塑胶成型的回流料和新料的比例。

适当的回流比例可以降低原料成本，但过高的回流比例会影响塑胶的成型周期和质量。

“塑料性能乃注塑技术之本”，掌握各种塑料的工艺性能及特性，是每一位注塑工作者必须懂得的基本专业知识，塑料的性能是设定“注塑工艺条件”的依据，也是在分析注塑过程中出现的质量问题和异常现象时必须考虑的因素之一。

1. 聚丙烯（PP）注塑加工工艺PP通称聚丙烯，因其抗折断性能好，也称“百折胶”。

PP是一种半透明、半晶体的热塑性塑料，具有高强度、绝缘性好、吸水率低、热变形温度高、密度小、结晶度高等特点。

改性填充物通常有玻璃纤维、矿物填料、热塑性橡胶等。

不同用途的PP其流动性差异较大，一般使用的PP流动速率介于ABS与PC之间。

纯PP是半透明的象牙白色，可以染成各种颜色。

PP的染色在一般注塑机上只能用色母料。

在一些机器上有加强混炼作用的独立塑化元件，也可以用色粉染色。

户外使用的制品，一般使用UV稳定剂和碳黑填充。

再生料的使用比例不要超过15%，否则会引起强度下降和分解变色。

PP注塑加工前一般不需特别的干燥处理。

对注塑机的选用没有特殊要求。

由于PP具有高结晶性。

需采用注射压力较高及可多段控制的电脑注塑机。

锁模力一般按3800t/m2来确定，注射量20%-85%即可。

模具温度50-90℃，对于尺寸要求较高的用高模温。

型芯温度比型腔温度低5℃以上，流道直径4-7mm，针形浇口长度1-1.5mm，直径可小至0.7mm。

边形浇口长度越短越好，约为0.7mm，深度为壁厚的一半，宽度为壁厚的两倍，并随模腔内的熔流长度逐肯增加。

模具必须有良好的排气性，排气孔深0.025mm-0.038mm，厚1.5mm，要避免收缩痕，就要用大而圆的注口及圆形流道，加强筋的厚度要小（例如是壁厚的50-60%）。

均聚PP制造的产品，厚度不能超过3mm，否则会有气泡（厚壁制品只能用共聚PP）。

PP的熔点为160-175℃，分解温度为350℃，但在注射加工时温度设定不能超过275℃,熔融段温度最好在240℃。

为减少内应力及变形，应选择高速注射，但有些等级的PP和模具不适用（出现气泡、气纹）。

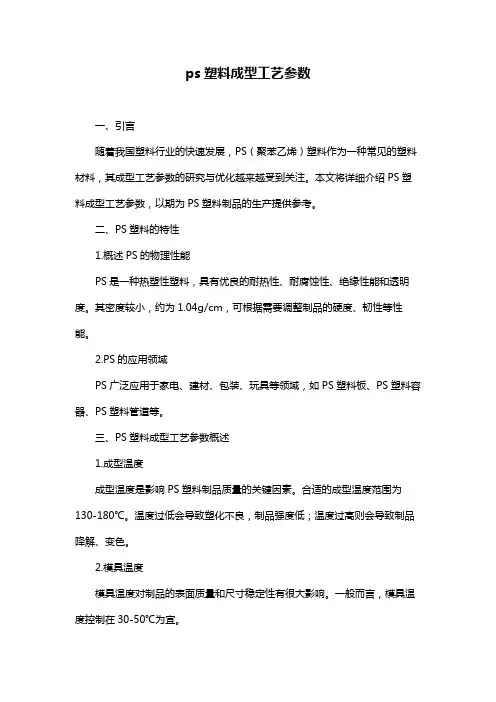

ps塑料成型工艺参数一、引言随着我国塑料行业的快速发展，PS（聚苯乙烯）塑料作为一种常见的塑料材料，其成型工艺参数的研究与优化越来越受到关注。

本文将详细介绍PS塑料成型工艺参数，以期为PS塑料制品的生产提供参考。

二、PS塑料的特性1.概述PS的物理性能PS是一种热塑性塑料，具有优良的耐热性、耐腐蚀性、绝缘性能和透明度。

其密度较小，约为1.04g/cm，可根据需要调整制品的硬度、韧性等性能。

2.PS的应用领域PS广泛应用于家电、建材、包装、玩具等领域，如PS塑料板、PS塑料容器、PS塑料管道等。

三、PS塑料成型工艺参数概述1.成型温度成型温度是影响PS塑料制品质量的关键因素。

合适的成型温度范围为130-180℃。

温度过低会导致塑化不良，制品强度低；温度过高则会导致制品降解、变色。

2.模具温度模具温度对制品的表面质量和尺寸稳定性有很大影响。

一般而言，模具温度控制在30-50℃为宜。

3.注射速度注射速度会影响制品的填充程度和内部质量。

适当提高注射速度可以提高生产效率，但过快会导致制品内部出现气泡、取向等问题。

4.注射压力注射压力对PS塑料的塑化程度和填充速度有重要作用。

一般注射压力控制在20-100MPa之间。

5.保压时间保压时间过短会导致制品密度不均匀，过长则会导致制品变形。

合适的保压时间一般在10-30s之间。

四、PS塑料成型工艺参数的优化方法1.实验设计方法采用正交试验、响应面法等方法，对PS塑料成型工艺参数进行优化，提高制品质量。

2.响应面法通过构建响应面模型，分析各工艺参数对制品质量的影响程度，从而确定最佳参数组合。

3.神经网络法建立PS塑料成型工艺参数与制品质量之间的神经网络模型，实现对工艺参数的智能优化。

五、PS塑料成型过程中的问题与解决措施1.制品表面缺陷针对制品表面缺陷，可以调整成型温度、模具温度、注射速度等参数，提高制品表面质量。

2.内部质量问题通过优化注射速度、注射压力、保压时间等参数，提高制品内部质量。

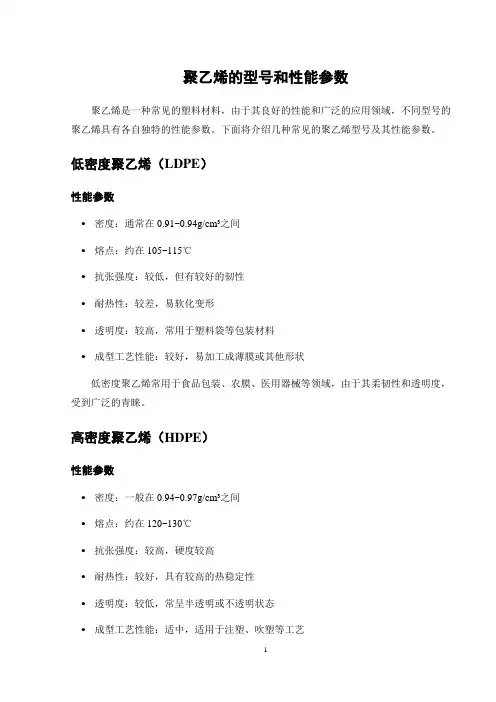

聚乙烯的型号和性能参数聚乙烯是一种常见的塑料材料，由于其良好的性能和广泛的应用领域，不同型号的聚乙烯具有各自独特的性能参数。

下面将介绍几种常见的聚乙烯型号及其性能参数。

低密度聚乙烯（LDPE）性能参数•密度：通常在0.91~0.94g/cm³之间•熔点：约在105~115℃•抗张强度：较低，但有较好的韧性•耐热性：较差，易软化变形•透明度：较高，常用于塑料袋等包装材料•成型工艺性能：较好，易加工成薄膜或其他形状低密度聚乙烯常用于食品包装、农膜、医用器械等领域，由于其柔韧性和透明度，受到广泛的青睐。

高密度聚乙烯（HDPE）性能参数•密度：一般在0.94~0.97g/cm³之间•熔点：约在120~130℃•抗张强度：较高，硬度较高•耐热性：较好，具有较高的热稳定性•透明度：较低，常呈半透明或不透明状态•成型工艺性能：适中，适用于注塑、吹塑等工艺高密度聚乙烯常用于瓶子、容器、管道等领域，由于其较高的刚度和耐热性，被广泛用于要求较高强度和耐用性的产品制造。

线性低密度聚乙烯（LLDPE）性能参数•密度：在0.91~0.94g/cm³之间，介于LDPE和HDPE之间•熔点：约在120~130℃•抗张强度：优于LDPE，但略逊于HDPE•耐热性：较好，比LDPE略高•透明度：较高，也可制备半透明产品•成型工艺性能：较好，易加工，具有较高拉伸性线性低密度聚乙烯是LDPE的改进型材料，结合了LDPE和HDPE的优点，常用于吹塑、薄膜、包装等领域，具有良好的拉伸性和耐热性。

聚乙烯的其他型号除了上述几种常见的聚乙烯型号外，还有一些其他型号，如超高分子量聚乙烯（UHMWPE）、交联聚乙烯（PEX）等，它们具有更特殊的性能，适用于特定领域的应用。

综上所述，不同型号的聚乙烯在密度、熔点、抗张强度、耐热性、透明度等性能上存在差异，生产和应用时应根据具体需求选择合适的型号，以发挥其最佳性能和效益。

常用塑胶材料简介常用热塑性塑料主要有以下几种:1. 聚苯乙烯PS及改性聚苯乙烯HIPS等2. 丙烯睛-丁二烯-苯乙烯聚合物类ABS3. 聚甲醛POM4. 聚乙烯PE5. 聚丙烯PP6. 聚氯乙烯PVC7. 聚碳酸酯PC8. 聚先胺PAA9. 聚甲基丙烯酸甲酯PMMA各塑料的性能及啤塑工艺要求如下:一. 聚苯乙烯PS及改性聚苯乙烯HIPS等聚苯乙烯PS或GPPS即俗称“硬胶”,属非结晶性塑料其主要性质如下:1. 透明,良好光泽,容易着色.2. 溶于有机溶剂丙酮,三氯乙烯等,便于喷油上色.3. 成型收缩率小%左右,尺寸稳定性好.4. 质脆不耐冲击,表面易擦花,胶件包装要求高.5. 耐酸性差,遇酸、醇、油酯易应力开裂.改性聚苯乙烯即高抗冲击聚苯乙烯HIPS即俗称之“不碎胶”,其主要性质如下:1. 在GPSS中加入适量5-20%丁二烯橡胶改性,从而改善了硬胶的抗冲击性能.2. 颜色: 不透明之乳油或略显黄色.3. HIPS与GPPS根据需要可混合啤塑,GPPS成份越多制品表面亮泽越好,流动性能越好.例如: 组份比 HIPS:GPPS=7:3或8:2,可保持足够强度及良好表观质量.4. 其它主要性质同GPPS.其它聚苯乙烯共性物主要有:1. MBS 聚甲基丙烯酸酯—丁二烯—苯乙烯共聚物;即透明ABS.主要性质:透明,韧性好,耐酸碱,流动性好,易于成型及着色,尺寸稳定.2. SBS 苯乙烯与丁二烯聚合物即K料常见有KR01,KR03.主要性质:透明,较好弹性,方便成型.3. AS 丙烯睛与苯乙烯聚合物即SAN料.主要性质:提高抗冲击力,耐腐蚀性较好,苯乙烯系中流动性最差.与其它同系塑料兼容性不好.透明.聚苯乙烯的成型工艺了解GPPS成型温度范围大成型温度距降解温度较远;加热流动及固化速度快,故成型周期短.在能够流动充满型腔前提下,料管温度宜稍低.速度参数:前料管温度200℃,喷嘴后料管160℃左右.GPPS流动性好,成型中不需要很高的啤塑压力70-130Mpa,压力太高反而使半制件残留内应力增加—尤其在喷油后胶件易开裂.注:改性聚苯乙烯类的流动性均稍差GPPS注射速度宜高些,以减弱熔痕夹水纹,但因注射速度受注射压力影响大,过高的速度可能会产生飞边披锋或出模时碎裂等.适当背压:当啤机背压太低,螺杆转动易卷入空气,料管内料粒密度小,塑化效果不好.模温: 30-50℃.聚苯乙烯因吸湿性小,一般成型前不需干燥,而改性聚苯乙烯需干燥处理.温度: 60-80 ℃, 干燥时间: 2小时.二. 丙烯睛—丁二烯—苯乙烯共聚物类ABS1. 三种组份的作用:丙烯睛A—使制品表面较高硬度,提高耐磨性,耐热性.丁二烯B—加强柔顺性,保持材料韧性弹性及耐冲击强度.苯乙烯S—保持良好成型性流动性,着色性及保持材料刚性.注 : 根据组份不同派生出多种规格牌号2. ABS具有良好电镀性能,也是所有塑料中电镀性能最好的.3. 因组份中丁二烯的作用,ABS较GPPS抗冲击强度变显着提高.4. ABS原料浅黄色不透明,制品表面光泽℃好.5. ABS收缩率较小,尺寸稳定性良好.6. 不耐有机溶剂,如溶于酮,醛,酯及氯化烃而形成乳浊液ABS胶浆7. 材料共混性能ABS+PVC ~ 提高韧性,耐燃性,抗老化能力.APS+PC ~ 提高抗冲击强度,耐热性.ABS的成型工艺了解1. 成型加工之前需充分干燥,使含水率<%. 干燥条件: 温度85℃以上,时间3小时.2. ABS流动性较好,易产生啤塑披锋,注射压力在70-100Mpa左右,不可太大.3. 料管温度不宜超过250℃.4. 模具温度40-80℃,外观要求较高的产品,模温取较高.5. 注射速度取中,低速为主;注射压力根据制件形状,壁厚,胶料品级选取, 一般为80-130Mpa.6. ABS内应力检验以产品没入煤油中2分钟不出现裂纹为准.三. 聚甲醛 POM聚甲醛俗称“赛钢”,属结晶性塑料,主要性质如下:1. 聚甲醛为乳白色塑料有光泽.2. 具有良好综合力学性能,硬度,刚性较高,耐冲击性好且具有优良的耐磨性及自润滑性.3. 耐有机溶剂性能好,性能稳定.4. 成型后尺寸比较稳定,受湿度环境影响较小.聚甲醛的成型工艺了解1. 聚甲醛吸湿性小吸小率<%,成型前一般不干燥或短时干燥.2. 成型温度范围窄,热稳定性差,250℃以上分解出甲醛单体熔料颜色变暗故单凭提高温度改善流动性有害且无效果.正常啤塑宜采用较低的料管温度及较短的滞留时间而提高注射压力能改善熔料的流动性及产品表面质量熔体流动性对剪切速率较敏感温度参数: 前料管190—210℃, 中料管180—205℃,后料管150—175℃.压力参数: 注射压力100Mpa左右,背压.3. 模具温度控制在80—100℃为宜一般运热油4. POM冷却收缩率很大2~%易出现啤塑“缩水”,故必须用延长保压时间来补缩.四. 聚乙烯PE聚乙烯PE俗称“花料”,属结晶性塑料,共主要性质如下:1. 聚乙烯分高密度HDPE和低密度LDPE两种,随着密度的增高,透明减弱.2. 聚乙烯为半透明粒子,胶件外观呈乳白色.3. 聚乙烯其柔软性,抗冲击性,延伸性和耐磨性,低温韧性好.4. 常温下不溶于任何溶剂,化学性能稳定;另一方面PE难以粘结.5. 机械强度不高,热变形温度低,表面易划伤.6. 聚乙烯亦常用于吹塑制品.聚乙烯的成型工艺了解1. 流动性好,成型温度范围宽,易于成型.2. 注射压力及保压压力不宜太高,避免啤件内残留有的应力而致变形及开裂. 注射压力60~70MPa.3. 吸水性低,加工前可不必干燥处理.4. 提高料管温度,外观质量好,但成型收缩率大~%,料管温度太低产品易变形,用点浇口成型更严重,采用多点浇口可改善翘曲.温度参数: 前料管温度200-220℃,中料管180-190℃,后料管160-170℃.5. 前后模温度应保持一致模温一般为20-40℃为宜,冷却水通道不宜距型腔表面太远,以免局部温差太大,使产品残留内应力.6. 因质软,必要时可不用行位滑块而采用强行脱模方式.五. 聚丙烯PP聚丙烯俗称“百折胶”,属结晶性塑料.其主要性质如下:1. 呈半透明,质轻密度,可浮于水上.2. 良好流动性及成型性,表面光泽,着色,外伤留痕优于PE.3. 高的分子量使得抗拉强度高及屈服强度耐疲劳度高.4. 化学稳定性高,不溶于有机溶剂,喷油,烫印及粘结困难.5. 耐磨性优异,以及常温下耐冲击性好.6. 成型收缩率大%,尺寸较不稳定,胶件易变形及缩水.聚丙烯的成型工艺了解1. 聚丙烯的流动性好,较低的注射压力就能充满型腔,压力太高,易发生飞边,但太低,缩水会严重.注射压力一般为80-90MPa,保压压力取注射压力力的80%左右,宜取较长保压时间补缩.2. 适于快速注射,为改善排气不良,排气曹宜稍深取0.3mm.3. 聚丙烯高结晶度,料管温度高:料管温度参数: 前料管200-240℃,中料管170-220℃,后料管160-190℃.因其成型温度范围大,易成型,实际上为减少披锋及缩水而采用较低温度.4. 因材料收缩率大, 为准确控制胶件尺寸,应适当延长冷却时间.5. 模温宜取低温20-40℃,模温太高使结晶度大,分子间作用强,制品性好,光泽度好,但柔软性,透明性差,缩水也明显.6. 背压以为宜,干粉着色工艺应适当提高背压,以提高混炼效果.六. 聚氯乙烯PVC聚氯乙烯属非结晶性塑料,原料透明.主要性能如下:1. 通过添加增塑剂使材料软硬度范围大.2. 难燃自熄,热稳定性差.3. PVC溶于环己酮,本氩夫喃,二氯乙烷,喷油用软胶开油水含环己酮4. PVC溶胶塑料玩具上主要用于搪胶.聚氯乙烯的成型工艺了解1. 软PVC收缩率较大性分子易吸水份,成型前需经干燥. 干燥温度:85-90℃,时间2小时.2. 成型时料管内长期多次受热,分解出氯乙烯单体及HCI即降解对模腔有腐蚀作用.所以应经常清洗模腔及机头内部死角.另外,模腔表面常镀硬铬或氰化处理以抗腐性.3. 软PVC中加入ABS,可提高韧性,硬度及机械强度.4. 因PVC成型加工温度接近分解温度,故应严格控制料管温度,尽可能用偏低的成型温度,同时还应尽可能缩短成型周期,以减小熔料在料管内的停留时间. 料管温度参数:前160-170℃,中160-165℃,后140-150℃.5. 针对易分解,流动性差,模具流道和浇口尽可能粗,短,厚,以减小压力损失及尽快充满型腔.注射压力90MPa,宜采用高压低温注射,背压产品壁厚不宜太薄,应在1.5mm以上,否则料流充腔困难.6. 注射速度不宜太快,以免熔料经过浇口时剧烈磨擦使温度上升,容易产生缩水痕.7. 模具温度尽可能低30-45℃左右以缩短成型周期及防止胶件出模变形必要时胶件需经定型相定型.8. 为阻止冷料堵塞浇口或流入模腔,应设计较大冷料穴积存冷料.七. 聚碳酸酯PC聚碳酸酯俗称“防弹玻璃胶”,属结晶性塑料.其主要性质如下:1. 外观透明,刚硬带韧性.燃烧慢,离火后慢熄.2. PC料耐冲击性是塑料中最好的.3. 成型收缩率小成品精度高,尺寸稳定性高.4. 化学稳定性较好,但不耐碱,酮,芳香烃等有机溶剂.5. 耐疲劳强度差,对缺口敏感,耐应力开裂性显着.聚碳酸酯PC的成型工艺了解:1. PC在高温下即使对微量水份亦很敏感,故成型前应充分干燥,使含水率降到以下. 干燥条件:温度110-120℃,时间8-12小时.2. 流动性差,须用高压注塑,但注塑压力过高会使产品残留内应力而易开裂.3. PC料粘度对温度很敏感,提高温度时,粘度有明显下降. 啤塑温度参数:前料管240-260℃,中260-280℃,后220-230℃. 料管温度勿超过310℃,PC料成型提高后料管温度对塑化有利,而一般塑料加工,料管温度控制都是前高后低的原则.4. 模具的设计要求较高:模具的设计尽可能使流道粗而短,弯曲部位少,用圆形截面分流道;仔细研磨抛光流道等,总之是减小流动阻力以适合其高粘度塑料的填充.另外,熔料硬易损伤模具,型腔和型芯应经热处理淬火或经镀硬铬.5. 注射速度太快,易出现熔体破裂现象,在浇口周围会有糊斑,产品表面毛糙等缺陷或因排气不良困气而使产品烧焦.6. 模温以控制在80-100℃为宜,控制模温目的是减小模温及料温的差异,降低内应力.7. 成型后为减小内应力,可采用退火处理,退火温度: 125-135℃,退火时间2小时,自然冷却到室温.八. 聚先胺PA聚先胺俗称尼龙NYLON,属结晶性塑料,有多品种,如尼龙6,尼龙66,尼龙1010等.其主要性质如下:1. 尼龙具有优良的韧性,耐磨性,耐疲劳性,自润滑性和自熄性.2. 低温性能好,冲击强度高;并且很高抗拉强度,弹性好.3. 尼龙吸水性大,吸水后一定程度提高抗冲击强度,但其它强度下降如,拉伸,刚度.收缩率4. 耐弱酸弱碱和一般溶剂,常温下可溶于苯酚酚可作为粘合剂,亦可溶于浓甲酸及氯化钙的饱和甲醇溶液.尼龙成型工艺了解1. 在注塑前需充分干燥. 干燥温度80-90℃;干燥时间24小时.2. 尼龙料粘度低,流动性好,容易出现披锋,压力不宜过高,一般为60-90MPa.3. 随料管温度变化,收缩率波动大,.过高的料温易出现熔料变色,质脆,银丝等;低于熔化温度的尼龙料很硬,会损坏模具和螺杆.料管温度一般为220-250℃,不宜超过300℃.4. 模温控制尼龙是结晶性塑料,产品受模温影响大,故对模温控制要求高.模温高: 结晶度大,刚性,硬度耐磨性提高,变形小;模温低: 柔韧性好,伸长率高,收缩性小.模温控制范围: 20-90℃5. 高速注射尼龙料熔点高,即凝固点高快速定型,生产效率高,为顺利充模不使熔料降到熔点下凝固.必须采用高速注射,对薄壁产品或长流距长产品尤其如此,而产品壁较厚或发生溢边的情况下用慢速注射.高速充模所致排气问题,应加以留意.6. 退火处理与调湿处理退火处理: 经退火可使结晶度增大,刚性提高,不易为形和开裂.退火条件: 高于使用温度10-20℃,时间按产品厚℃不同,约 10-60分钟.调湿处理: 保持尺寸稳定,对提高韧性,改善内应力分布有好处.调湿条件: 浸沸水或醋酸钾溶液.醋酸钾:水=:100 沸点121℃ 时间2-16小时.九. 聚甲基丙烯酸酯PMMA聚甲基丙烯酸酯,即有机玻璃,俗称“亚加力”Acrylis,属非结晶性塑料.其主要性质如下:1. 透明度高,质轻不易变形,良好导旋光性.2. PMMA难着火,能缓慢燃烧.3. 不耐醇,酮,强碱,能溶于芳香烃,氧化烃三氧乙烷可做粘合剂.4. 容易成型,尺寸稳定.5. 耐冲击性及表面硬度均稍差,容易擦花,故对包装要求较高.PMMA成型工艺了解1. 亚加力透明度高,啤塑缺陷如气泡,流纹,杂质,黑点,银丝等明显暴露,故成型难度高,产品合格率低.2. 原料充分干燥干燥不充分会发生银丝,气泡现象.干燥条件: 温度95-100℃,时间6小时,料层厚不超过30mm,且料斗应持续保温,避免重新吸潮.3.流动性件差,宜高压成型,注射压力: 80-100MPa,保压压力为注射压力的80%的左右,背压亦不宜太高.防止浇口流道的早期冷却,适当加长注射时间,需用足够压力补缩.4.注射速度注射速度对粘度影响很大,不能太快.注射速度太高会引进塑件气泡,烧焦,透明度差等.5.料温流动性随料管温度提高而增大,但在能够充满型腔的前提下,温度不宜太高,以减小变色,银丝等缺陷.温度参数: 前料管200-230℃,中215-235℃,后料管140-160℃.6. 模温高,产品透明度高,并减少熔合不良,尤其可减少产品内应力,且易充满型腔,模温一般为70-90℃.7. 模具的设计流道要简单,流畅,阔浇口有利成型.8. 减小内应力. 热处理温度70-80℃热我或热水缓冷,处理时间视产品壁厚而定,一般为4小时.9. 减少啤塑黑点:1.保证原料洁净环境清洁2.清洁模具定期3.机台清洁清洁料管前端,螺杆,喷嘴等10．模面保持光洁,镀铬抗腐蚀.为不影响产品透明度,颜色,尽少用脱模剂,而宜增大模具出模斜度,方便脱模.。

常用工程塑料的物理性能和加工工艺-POM(赛钢)1．POM的性能POM是结晶型塑料，它的钢性很好，俗称“赛钢”。

POM是一种坚韧有弹性的材料，即使在低温下仍有很好的抗蠕变特性、几何稳定性和抗冲击特性，它具有耐疲劳性、耐蠕变性、耐磨性、耐热性等优良的性能。

POM不易吸湿，比重为1.42g/cm3，收缩率2.1%（POM的高结晶程度导致它有相当高的收缩率，可高达到2%~3.5%，较大，对于各种不同的增强型材料有不同的收缩率），尺寸难控制，热变形温度为172℃。

POM既有均聚物材料也有共聚物材料。

均聚物材料具有很好的延展强度、抗疲劳强度，但不易于加工。

共聚物材料有很好的热稳定性、化学稳定性并且易于加工。

无论均聚物材料还是共聚物材料，都是结晶性材料并且不易吸收水分。

2．POM的工艺特点POM加工前可不用干燥，最好在加工过程中预热（100℃左右），对产品尺寸的稳定性有好处。

POM的加工温度范围很窄（195-215℃），在炮筒内停留时间稍长或温度超过220℃就会分解（均聚物材料为190~230℃；共聚物材料为190~210℃）。

螺杆转速不能过高，残量要少。

POM产品收缩大（为了减小成型后收缩率可选用高一些的模具温度），易产生缩水或变形。

POM比热大，模温高（80-105℃），产品脱模后很烫，需防止烫伤手指。

注射压力700~1200bar，POM宜在中压、中速、高模温条件下成型加工。

流道和浇口可以使用任何类型的浇口。

如果使用隧道形浇口，则最好使用较短的类型。

对于均聚物材料建议使用热注嘴流道。

对于共聚物材料既可使用内部的热流道也可使用外部热流道。

3．典型应用范围:POM具有很低的摩擦系数和很好的几何稳定性，特别适合于制作齿轮和轴承。

由于它还具有耐高温特性，因此还用于管道器件（管道阀门、泵壳体），草坪设备等。

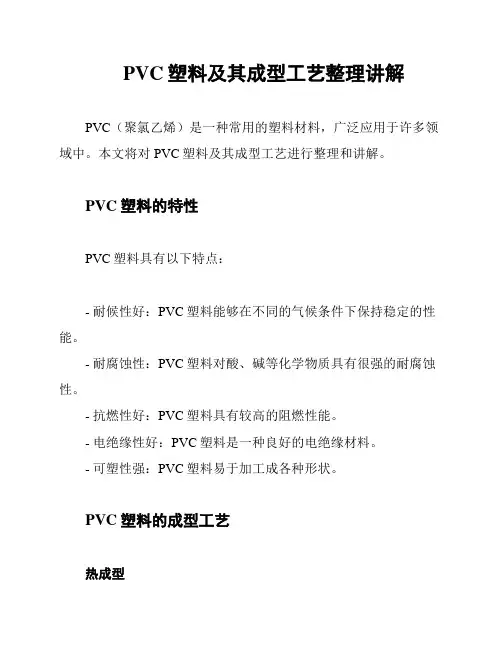

PVC塑料及其成型工艺整理讲解PVC（聚氯乙烯）是一种常用的塑料材料，广泛应用于许多领域中。

本文将对PVC塑料及其成型工艺进行整理和讲解。

PVC塑料的特性PVC塑料具有以下特点：- 耐候性好：PVC塑料能够在不同的气候条件下保持稳定的性能。

- 耐腐蚀性：PVC塑料对酸、碱等化学物质具有很强的耐腐蚀性。

- 抗燃性好：PVC塑料具有较高的阻燃性能。

- 电绝缘性好：PVC塑料是一种良好的电绝缘材料。

- 可塑性强：PVC塑料易于加工成各种形状。

PVC塑料的成型工艺热成型热成型是一种常见的PVC塑料成型工艺，其步骤如下：1. 加热：将PVC塑料加热至熔融状态，通常使用热风或加热板进行加热。

2. 成型：在加热后的PVC塑料中使用模具进行成型，可以采用注塑、吹塑等方式。

3. 冷却：将成型后的PVC塑料冷却固化，使其保持所需的形状。

挤塑成型挤塑成型是另一种常用的PVC塑料成型工艺，其步骤如下：1. 加料：将PVC粉末或颗粒料加入到挤出机中。

2. 加热：通过挤出机的加热系统，将PVC材料加热至熔融状态。

3. 挤出：将熔融的PVC材料从挤出机的模头中挤出，形成所需的截面形状。

4. 冷却：通过冷却装置对挤出的PVC材料进行快速冷却，使其固化。

真空成型真空成型是一种利用负压将PVC塑料吸附到模具表面形成所需形状的工艺，其步骤如下：1. 加热：将PVC塑料板材或片材加热至软化状态。

2. 放置：将加热后的PVC塑料板材或片材放置于真空成型机中的模具上。

3. 吸附：通过真空泵产生负压，使PVC塑料板材或片材紧贴于模具表面，形成所需形状。

4. 冷却：通过冷却装置对吸附在模具上的PVC塑料进行冷却固化。

5. 取出：将固化后的PVC制品从模具中取出。

总结PVC塑料是一种广泛应用的塑料材料，具有良好的耐候性、耐腐蚀性和可塑性等特点。

热成型、挤塑成型和真空成型是常用的PVC塑料成型工艺，通过加热、成型和冷却等步骤，可以制造出各种形状的PVC制品。

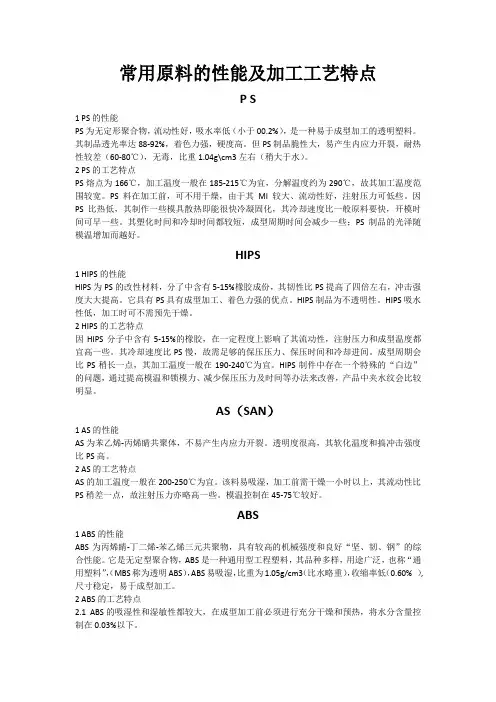

常用原料的性能及加工工艺特点P S1 PS的性能PS为无定形聚合物，流动性好，吸水率低（小于00.2%），是一种易于成型加工的透明塑料。

其制品透光率达88-92%，着色力强，硬度高。

但PS制品脆性大，易产生内应力开裂，耐热性较差（60-80℃），无毒，比重1.04g\cm3左右（稍大于水）。

2 PS的工艺特点PS熔点为166℃，加工温度一般在185-215℃为宜，分解温度约为290℃，故其加工温度范围较宽。

PS料在加工前，可不用干燥，由于其MI较大、流动性好，注射压力可低些。

因PS比热低，其制作一些模具散热即能很快冷凝固化，其冷却速度比一般原料要快，开模时间可早一些。

其塑化时间和冷却时间都较短，成型周期时间会减少一些；PS制品的光泽随模温增加而越好。

HIPS1 HIPS的性能HIPS为PS的改性材料，分了中含有5-15%橡胶成份，其韧性比PS提高了四倍左右，冲击强度大大提高。

它具有PS具有成型加工、着色力强的优点。

HIPS制品为不透明性。

HIPS吸水性低，加工时可不需预先干燥。

2 HIPS的工艺特点因HIPS分子中含有5-15%的橡胶，在一定程度上影响了其流动性，注射压力和成型温度都宜高一些。

其冷却速度比PS慢，故需足够的保压压力、保压时间和冷却进间。

成型周期会比PS稍长一点，其加工温度一般在190-240℃为宜。

HIPS制件中存在一个特殊的“白边”的问题，通过提高模温和锁模力、减少保压压力及时间等办法来改善，产品中夹水纹会比较明显。

AS（SAN）1 AS的性能AS为苯乙烯-丙烯睛共聚体，不易产生内应力开裂。

透明度很高，其软化温度和搞冲击强度比PS高。

2 AS的工艺特点AS的加工温度一般在200-250℃为宜。

该料易吸湿，加工前需干燥一小时以上，其流动性比PS稍差一点，故注射压力亦略高一些。

模温控制在45-75℃较好。

ABS1 ABS的性能ABS为丙烯睛-丁二烯-苯乙烯三元共聚物，具有较高的机械强度和良好“坚、韧、钢”的综合性能。

PE材料特性及加工工艺PE材料是指聚乙烯（Polyethylene）材料，是一种常见的塑料材料。

它具有以下特性和加工工艺。

1.特性：1.1耐化学性：PE材料具有良好的耐化学腐蚀性，能够抵抗多种化学物质的侵蚀，包括酸、碱、溶剂等。

这使得PE材料广泛应用于化工管道、储罐等领域。

1.2耐热性：PE材料具有较好的耐高温性能，在短时间内能够承受高温冲击。

然而，长时间高温下会导致PE材料变形、软化甚至熔化。

1.3低温韧性：PE材料在低温下表现出优异的韧性和耐寒性能，可以在低温条件下保持较高的强度和韧性。

这使得PE材料在冷却器、低温储罐等应用中具有优势。

1.4电性能好：PE材料具有较好的绝缘性能和电介质性能，能够在电气工程和电子领域中广泛应用。

1.5塑性好：PE材料易于加工成型，可以通过挤出、注塑、吹塑等方法制造成不同形状的制品。

同时，PE材料可与其他材料进行复合，获得更好的性能。

1.6轻质高强：PE材料密度低，具有轻质高强的特性，适用于要求重量轻、强度高的应用。

2.加工工艺：2.1挤出成型：PE材料可通过挤出成型加工成各种型号的管材、板材、棒材、薄膜等制品。

该工艺首先将PE颗粒加热至熔化状态，然后通过挤出机将熔融状态的PE材料挤出成型。

2.2吹塑成型：PE材料可通过吹塑成型加工成塑料容器、桶、玩具等中空制品。

该工艺首先将PE颗粒加热至熔化状态，然后通过吹塑机将熔融状态的PE材料吹塑成型。

2.3注塑成型：PE材料可通过注塑成型加工成各种塑料制品。

该工艺首先将PE颗粒加热至熔化状态，然后通过注塑机将熔融状态的PE材料注入模具中，冷却凝固后取出制品。

2.4焊接：PE材料可通过热熔焊接、电热焊接等方法实现不同PE制品的连接。

热熔焊接是将PE制品表面加热至熔融状态，然后迅速压接，使其冷却凝固并连接在一起。

2.5热压成型：PE材料可通过热压成型加工成块状或板状的制品。

该工艺将PE颗粒加热至熔化状态，然后通过压制机将熔融状态的PE材料压制成型。

1.ABS 丙烯腈-丁二烯-苯乙烯共聚物典型应用范围:汽车（仪表板，工具舱门，车轮盖，反光镜盒等），电冰箱，大强度工具（头发烘干机，搅拌器，食品加工机，割草机等），电话机壳体，打字机键盘，娱乐用车辆如高尔夫球手推车以及喷气式雪撬车等。

注塑模工艺条件:干燥处理：ABS材料具有吸湿性，要求在加工之前进行干燥处理。

建议干燥条件为80～90℃下最少干燥2小时。

材料温度应保证小于0.1%。

熔化温度：210～280℃；建议温度：245℃。

模具温度：25～70℃。

（模具温度将影响塑件光洁度，温度较低则导致光洁度较低）。

注射压力：500～1000bar。

注射速度：中高速度。

化学和物理特性:ABS是由丙烯腈、丁二烯和苯乙烯三种化学单体合成。

每种单体都具有不同特性：丙烯腈有高强度、热稳定性及化学稳定性；丁二烯具有坚韧性、抗冲击特性；苯乙烯具有易加工、高光洁度及高强度。

从形态上看，ABS是非结晶性材料。

三中单体的聚合产生了具有两相的三元共聚物，一个是苯乙烯-丙烯腈的连续相，另一个是聚丁二烯橡胶分散相。

ABS的特性主要取决于三种单体的比率以及两相中的分子结构。

这就可以在产品设计上具有很大的灵活性，并且由此产生了市场上百种不同品质的ABS材料。

这些不同品质的材料提供了不同的特性，例如从中等到高等的抗冲击性，从低到高的光洁度和高温扭曲特性等。

ABS材料具有超强的易加工性，外观特性，低蠕变性和优异的尺寸稳定性以及很高的抗冲击强度。

2.PA6 聚酰胺6或尼龙6典型应用范围:由于有很好的机械强度和刚度被广泛用于结构部件。

由于有很好的耐磨损特性，还用于制造轴承。

注塑模工艺条件:干燥处理：由于PA6很容易吸收水分，因此加工前的干燥特别要注意。

如果材料是用防水材料包装供应的，则容器应保持密闭。

如果湿度大于0.2%，建议在80℃以上的热空气中干燥16小时。

如果材料已经在空气中暴露超过8小时，建议进行105℃，8小时以上的真空烘干。

熔化温度：230~280℃，对于增强品种为250~280℃。

epe成型工艺epe成型工艺是一种常用的塑料加工技术，广泛应用于包装、建筑、电子等领域。

本文将介绍epe成型工艺的工作原理、制作过程以及应用领域。

一、工作原理epe成型工艺是利用聚乙烯泡沫（epe）材料的特性进行加工的。

epe材料具有良好的柔韧性和缓冲性能，能够有效地吸收冲击和震动，保护产品的安全。

epe成型工艺通过加热epe材料，使其融化成流体状，然后注入到模具中进行成型。

在成型过程中，epe材料会快速冷却并固化，形成所需的形状。

这种工艺可以生产出各种形状复杂、具有优良缓冲性能的产品。

二、制作过程epe成型工艺的制作过程主要包括原料准备、模具设计、材料加热、注塑成型和后续处理等环节。

1. 原料准备：选择适合的epe材料，根据产品要求进行切割和清洁处理。

2. 模具设计：根据产品的形状和尺寸设计相应的模具，确保成型过程中材料能够充分填充模具空腔。

3. 材料加热：将准备好的epe材料加热到一定温度，使其融化成流体状，以便注入到模具中。

4. 注塑成型：将加热好的epe材料迅速注入到模具中，使其充分填充模具空腔，然后冷却固化。

5. 后续处理：将成型好的产品从模具中取出，并进行必要的修整和清洁处理。

三、应用领域epe成型工艺具有广泛的应用领域，主要包括以下几个方面：1. 包装领域：epe材料具有良好的缓冲性能和抗震动能力，可用于电子产品、家具、陶瓷等易碎品的包装，确保产品运输过程中不受损坏。

2. 建筑领域：epe材料具有良好的保温隔热性能，可用于建筑墙体、屋顶、地板等材料的隔热层，提高建筑物的能效。

3. 电子领域：epe材料具有良好的电绝缘性能和阻燃性能，可用于电子产品的包装、绝缘材料等。

4. 汽车工业：epe材料具有良好的吸能性能和降噪性能，可用于汽车保险杠、车门等部件的制作，提高乘坐安全性和舒适性。

5. 运动器材：epe材料具有良好的柔软性和耐磨性，可用于运动器材的保护垫、护具等部件的制作。

总结：epe成型工艺是一种常用的塑料加工技术，通过加热epe材料使其融化成流体状，注入到模具中进行成型。

塑料的可塑性与加工性能塑料是一种常见的合成材料，具有广泛的用途和应用领域。

塑料的可塑性和加工性能是决定其使用价值的重要因素。

在本文中，我们将探讨塑料的可塑性和加工性能，并讨论其对塑料制品的影响。

1. 可塑性的定义和原因可塑性是指物质在外力作用下能够改变形状而不断塑造的能力。

塑料由于其分子结构的特殊性质，具有良好的可塑性。

主要原因包括以下几点：（1）高分子量：塑料材料通常由高分子量的聚合物组成，分子链之间存在着较强的相互作用力。

这使得塑料具有较高的强度和韧性，能够抵抗外力的作用。

（2）熔融性：塑料具有较低的熔点，可以在一定温度范围内熔化成流动状态，便于成型加工。

不同类型的塑料具有不同的熔点和熔融性能。

（3）可变性：塑料的可变性指的是在一定的温度和压力下，可以通过挤出、注塑、吹塑等加工方法实现不同形状和尺寸的成型。

2. 塑料的加工性能塑料的加工性能是指塑料在特定的加工条件下的成型能力和加工工艺的适应性。

塑料的加工性能受到以下几个因素的影响：（1）熔融指数：熔融指数是衡量塑料熔融流动性的指标。

熔融指数越大，表示塑料的流动性越好，加工时的黏度越低，成型性能越好。

（2）温度控制：塑料的加工需要在特定的温度范围内进行。

低于熔点和高于分解温度都会影响塑料的加工性能和成型效果。

（3）流动性：塑料在加工过程中需要具有良好的流动性，以保证塑料材料能够充分填充成型模具，消除缺陷和气泡的产生。

（4）收缩率：塑料在冷却过程中会发生体积的收缩，这需要在模具设计和加工工艺中进行合理的考虑和预测。

不同类型的塑料具有不同的收缩率。

3. 塑料的应用和加工工艺基于塑料的可塑性和加工性能，塑料制品在各个领域得到了广泛的应用。

下面是一些常见的塑料加工工艺和领域应用示例：（1）注塑成型：注塑是将熔融状态的塑料通过注射成型机注入模具中，通过冷却和固化得到所需形状的方法。

注塑成型广泛应用于电子、家电、汽车等行业。

（2）挤出成型：挤出是将熔融塑料通过挤出机加热和传递到挤出模具中，通过模具的设计和冷却完成成型。

ps塑料成型工艺参数摘要：I.简介- PS 塑料的基本特性II.PS 塑料的成型工艺参数- 注塑成型- 熔融温度- 注射速度- 注射压力- 模具温度- 挤出成型- 挤出温度- 挤出速度- 模具温度III.PS 塑料成型过程中的影响因素- 材料本身的因素- 塑料的类型和质量- 材料的颜色和添加剂- 设备因素- 注塑机和挤出机的类型和性能- 模具的设计和质量- 工艺参数的因素- 温度控制- 压力控制- 成型时间IV.PS 塑料成型的应用领域- 工业应用- 电子消费品- 汽车零部件- 包装材料- 医疗应用- 医疗器械- 医疗包装正文：PS 塑料，即聚苯乙烯，是一种广泛应用于工业和医疗领域的塑料材料。

由于其良好的物理和化学性能，如高抗冲击性、耐热性和透明性，PS 塑料在成型工艺中具有广泛的应用。

在PS 塑料的成型工艺中，注塑成型和挤出成型是最常见的两种方法。

注塑成型是一种将熔融的PS 塑料通过注射入模具中，使其在模具中冷却固化的过程。

而挤出成型则是将PS 塑料在高温下熔化，并通过挤出机将熔体挤出成所需形状的制品。

在注塑成型过程中，熔融温度、注射速度、注射压力和模具温度是影响成型效果的重要参数。

一般来说，PS 塑料的熔融温度在200-220 摄氏度左右，注射速度在30-120 毫米/秒之间，注射压力在50-100 兆帕，模具温度在40-80 摄氏度。

挤出成型过程中，挤出温度、挤出速度和模具温度也是关键的工艺参数。

通常，PS 塑料的挤出温度在180-220 摄氏度，挤出速度在10-30 米/分钟，模具温度在40-80 摄氏度。

在PS 塑料成型过程中，有许多因素会影响到成型的效果，包括材料本身的因素、设备因素和工艺参数的因素。

材料本身的因素主要包括塑料的类型和质量、材料的颜色和添加剂等。

设备因素主要包括注塑机和挤出机的类型和性能，以及模具的设计和质量。

工艺参数的因素主要包括温度控制、压力控制和成型时间等。

由于其优异的性能，PS 塑料在许多领域都有广泛的应用。
