单片机和芯片的区别吗单片机和芯片是两个在电子领域中常用的术语。
它们在功能、结构和用途上存在一些差异。
首先，我们来讨论单片机。
单片机是一种完整的计算机系统，包含了处理器、存储器、输入/输出接口和其他必要的电子元件，以及嵌入式软件。
它是一个微型电脑系统，通常被用于控制或管理其他外部设备。
单片机广泛应用于电子产品中，比如家用电器、电子游戏机等。
单片机的核心是处理器，它能够执行各种计算任务，并通过输入/输出接口与外部设备进行通信。
而芯片是指集成电路（Integrated Circuit，IC），是一种将数百万甚至数十亿个晶体管、二极管和其他电子组件集成在一个微小芯片上的技术。
芯片通常由多个层次的金属导线组成，这些导线将不同的电子组件连接在一起，形成了电路。
芯片的功能多种多样，为手机、电脑、电视等电子设备提供了计算和控制能力。
单片机和芯片在结构上存在一些差异。
单片机是一个完整的电子系统，包含了处理器、存储器和输入/输出接口，以及其他必要的电子元件。
而芯片则是一种集成电路，它可以包含任何类型的电路，从简单的逻辑门到复杂的处理器。
此外，单片机和芯片在用途上也有所不同。
单片机通常被用于嵌入式系统中，这些系统需要具备控制和计算能力。
它们可以被编程来控制各种外部设备，比如传感器、马达等。
而芯片则可以应用于各种电子设备中，比如手机、电脑、电视等。
它们在这些设备中提供了计算和控制的功能。
综上所述，单片机和芯片在功能、结构和用途上存在一些差异。
单片机是一种完整的计算机系统，常用于嵌入式系统中。
芯片则是集成电路的一种，可以包含各种类型的电路并应用于各种电子设备中。
虽然它们有一些相似之处，但在设计和应用中需要区别对待。

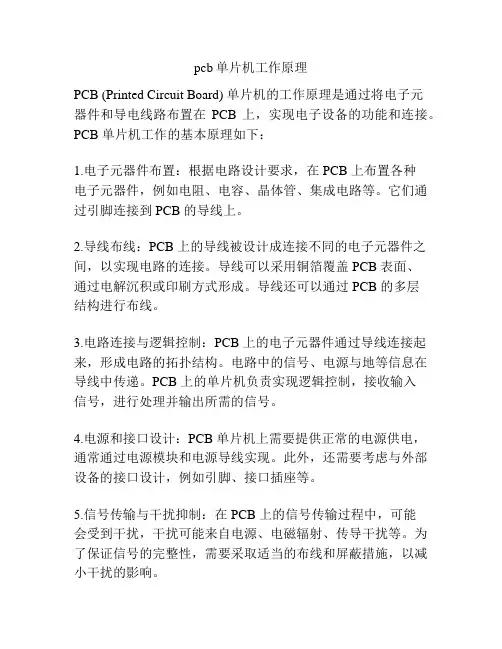

pcb单片机工作原理PCB (Printed Circuit Board) 单片机的工作原理是通过将电子元器件和导电线路布置在PCB 上，实现电子设备的功能和连接。
PCB 单片机工作的基本原理如下：1.电子元器件布置：根据电路设计要求，在 PCB 上布置各种电子元器件，例如电阻、电容、晶体管、集成电路等。
它们通过引脚连接到 PCB 的导线上。
2.导线布线：PCB 上的导线被设计成连接不同的电子元器件之间，以实现电路的连接。
导线可以采用铜箔覆盖 PCB 表面、通过电解沉积或印刷方式形成。
导线还可以通过 PCB 的多层结构进行布线。
3.电路连接与逻辑控制：PCB 上的电子元器件通过导线连接起来，形成电路的拓扑结构。
电路中的信号、电源与地等信息在导线中传递。
PCB 上的单片机负责实现逻辑控制，接收输入信号，进行处理并输出所需的信号。
4.电源和接口设计：PCB 单片机上需要提供正常的电源供电，通常通过电源模块和电源导线实现。
此外，还需要考虑与外部设备的接口设计，例如引脚、接口插座等。
5.信号传输与干扰抑制：在 PCB 上的信号传输过程中，可能会受到干扰，干扰可能来自电源、电磁辐射、传导干扰等。
为了保证信号的完整性，需要采取适当的布线和屏蔽措施，以减小干扰的影响。
6.制造与组装：完成 PCB 设计后，可以通过电路板制造厂进行生产。
在生产过程中，需要进行丝印打印和焊接工作，确保元器件正确固定在 PCB 上，并与导线正确连接。
7.测试和调试：制造完成的PCB 单片机需要进行测试和调试，以验证电路功能是否正常。
测试工作可以通过专门的测试设备或程序进行。
综上所述，PCB 单片机的工作原理可以理解为根据电路设计要求，在 PCB 上布置电子元器件并通过导线进行连接，进而实现电路的功能和逻辑控制。
单片机和芯片单片机和芯片是现代电子技术中非常重要的两个概念。
它们在电子产品设计和制造中起着至关重要的作用。
在本文中，我们将详细介绍单片机和芯片，并对它们的特点和应用进行探讨。
一、单片机：单片机（Microcontroller）是一种集成电路，其中包含了处理器核心、内存和各种接口。
它可以通过编程来实现各种功能。
单片机广泛应用于嵌入式系统、智能家居、工业自动化、汽车电子等领域。
1. 特点：单片机具有体积小、功耗低、成本低和易于编程等特点。
它可以集成在各种电子产品中，实现产品的智能化和自动化。
2. 功能：单片机可以实现各种功能，如数据采集、控制执行、数据处理和通信等。
它可以根据不同的应用场景进行编程，实现功能的定制化。
3. 应用：单片机广泛应用于各种领域。
例如，智能家居系统可以使用单片机实现温度控制、照明控制和安全监控等功能；汽车电子系统可以使用单片机实现引擎控制、车身控制和多媒体系统等功能。
二、芯片：芯片（Integrated Circuit）是指在半导体材料上集成了一系列电子元器件的薄片。
它可以实现复杂电路的功能，并且体积小、性能高、可靠性好。
芯片广泛应用于计算机、通信、消费电子等领域。
1. 特点：芯片具有体积小、功耗低、性能高和可靠性好等特点。
它可以在很小的空间内实现复杂电路的功能，从而满足现代电子产品对体积和性能的要求。
2. 功能：芯片的功能包括逻辑运算、存储、通信和控制等。
它可以实现各种复杂的功能，例如微处理器、存储器和通信接口等。
3. 应用：芯片广泛应用于各种领域。
例如，计算机中使用芯片实现微处理器和存储器的功能；通信设备中使用芯片实现调制解调器、无线通信和网络交换等功能。
三、单片机与芯片的区别：虽然单片机和芯片都是集成电路，但它们之间存在一些区别。
1. 功能：单片机主要用于控制和处理数据。
它集成了处理器核心、内存和各种接口，可以通过编程实现各种功能。
芯片则是实现各种复杂电路的集成电路，包括逻辑运算、存储、通信和控制等功能。
单片机数码管元件名称单片机数码管是一种常见的数字显示元件，它可以将数字信号转换为可视化的数字形式，广泛应用于各种电子设备中。
数码管由多个发光二极管（LED）组成，每个LED代表一个数字，通过控制LED的亮灭来显示数字。
在单片机应用中，数码管通常用于显示计数器、计时器、温度、湿度等实时数据。
数码管的种类很多，常见的有共阳数码管、共阴数码管、双色数码管、三色数码管等。
其中，共阳数码管和共阴数码管是最常用的两种。
共阳数码管的阳极连接到电源，通过控制阴极的亮灭来显示数字；共阴数码管的阴极连接到电源，通过控制阳极的亮灭来显示数字。
双色数码管和三色数码管可以显示不同颜色的数字，常用于显示温度、湿度等数据。
数码管的显示方式有两种：静态显示和动态显示。
静态显示是指将数字信号直接输出到数码管上，每个数码管只显示一个数字，显示效果稳定，但需要占用较多的IO口。
动态显示是指将多个数码管按照一定的时间间隔依次显示不同的数字，显示效果更加流畅，但需要使用定时器和中断来控制。
在单片机应用中，数码管的驱动方式有两种：直接驱动和扫描驱动。
直接驱动是指将每个数码管的控制信号直接连接到单片机的IO口上，每个数码管需要占用一个IO口，需要占用较多的IO口。
扫描驱动是指将多个数码管的控制信号连接到同一个IO口上，通过定时器和中断来控制每个数码管的亮灭，可以节省IO口的使用。
数码管的显示控制需要使用到数码管驱动芯片，常见的数码管驱动芯片有74HC595、74HC164、MAX7219等。
这些芯片可以将单片机的控制信号转换为数码管的控制信号，实现数码管的驱动和显示。
总之，单片机数码管是一种常见的数字显示元件，广泛应用于各种电子设备中。
了解数码管的种类、显示方式、驱动方式和驱动芯片等知识，对于单片机应用开发非常重要。

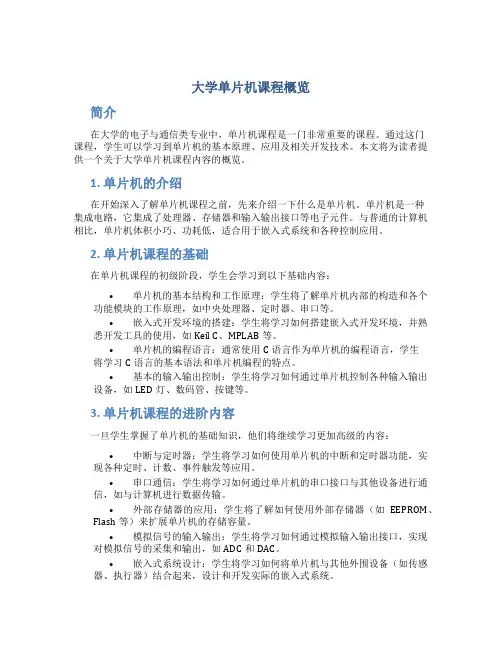

大学单片机课程概览简介在大学的电子与通信类专业中，单片机课程是一门非常重要的课程。
通过这门课程，学生可以学习到单片机的基本原理、应用及相关开发技术。
本文将为读者提供一个关于大学单片机课程内容的概览。
1. 单片机的介绍在开始深入了解单片机课程之前，先来介绍一下什么是单片机。
单片机是一种集成电路，它集成了处理器、存储器和输入输出接口等电子元件。
与普通的计算机相比，单片机体积小巧、功耗低，适合用于嵌入式系统和各种控制应用。
2. 单片机课程的基础在单片机课程的初级阶段，学生会学习到以下基础内容：•单片机的基本结构和工作原理：学生将了解单片机内部的构造和各个功能模块的工作原理，如中央处理器、定时器、串口等。
•嵌入式开发环境的搭建：学生将学习如何搭建嵌入式开发环境，并熟悉开发工具的使用，如Keil C、MPLAB等。
•单片机的编程语言：通常使用C语言作为单片机的编程语言，学生将学习C语言的基本语法和单片机编程的特点。
•基本的输入输出控制：学生将学习如何通过单片机控制各种输入输出设备，如LED灯、数码管、按键等。
3. 单片机课程的进阶内容一旦学生掌握了单片机的基础知识，他们将继续学习更加高级的内容：•中断与定时器：学生将学习如何使用单片机的中断和定时器功能，实现各种定时、计数、事件触发等应用。
•串口通信：学生将学习如何通过单片机的串口接口与其他设备进行通信，如与计算机进行数据传输。
•外部存储器的应用：学生将了解如何使用外部存储器（如EEPROM、Flash等）来扩展单片机的存储容量。
•模拟信号的输入输出：学生将学习如何通过模拟输入输出接口，实现对模拟信号的采集和输出，如ADC和DAC。
•嵌入式系统设计：学生将学习如何将单片机与其他外围设备（如传感器、执行器）结合起来，设计和开发实际的嵌入式系统。
4. 实践项目单片机课程通常也包括一些实践项目，让学生将所学的理论知识应用于实际。
这些项目可以是单片机控制的小车、温度监控系统、智能家居控制系统等。
单片机应用与嵌入式系统单片机是一种集成电路，它包含了处理器、内存和输入输出设备等的全部电子元件。
它通常被用于嵌入式系统中，以控制和管理各种电子设备和系统。
本文将探讨单片机的应用和嵌入式系统的相关知识。
一、单片机的应用领域单片机的应用十分广泛，主要用于以下领域：1. 家用电器控制：单片机可以用于实现家用电器的控制和管理，如空调控制、照明系统、智能家居等。
2. 工业自动化：在工业控制领域，单片机可以用于控制生产线、输送系统、传感器和执行器等，实现自动化和智能化。
3. 汽车电子系统：单片机在汽车电子系统中扮演着重要角色，如发动机控制单元(ECU)、车载导航、车载娱乐系统等。
4. 医疗设备：单片机在医疗设备中具有广泛的应用，如血压计、体温计、心电图仪等，可以实现数据采集和控制功能。
5. 通信设备：单片机在通信设备中的应用包括无线路由器、手机、蓝牙设备等，实现数据传输和通信功能。
二、嵌入式系统的概念和特点嵌入式系统是指嵌入到其他设备或系统中的计算机系统，它们通常具有以下特点：1. 实时性要求：嵌入式系统通常需要实时响应，即时处理输入和输出数据，如工控系统、医疗设备等。
2. 资源受限：嵌入式系统通常具有资源受限的特点，如内存容量、处理能力、功耗等方面的限制。
3. 高可靠性：嵌入式系统通常要求具有高可靠性和稳定性，能够长时间工作并保证系统的正确性。
4. 紧凑型设计：嵌入式系统通常需要尽可能小巧和节省空间，以适应特定的应用环境。
5. 低功耗：嵌入式系统通常需要具有低功耗，以延长电池寿命或节约能源。
三、单片机在嵌入式系统中的应用单片机在嵌入式系统中具有重要作用，其应用包括但不限于以下几个方面：1. 数据采集和处理：单片机可以用于采集和处理各种传感器数据，如温度、湿度、光线等，实现实时数据处理和控制。
2. 环境监测和控制：通过单片机，可以实现对环境参数的监测和控制，如温控系统、湿度控制系统等。
3. 自动控制和调节：单片机可以用于实现自动控制和调节功能，如电机驱动、自动灯光控制等。
51单片机蜂鸣器的参数1.引言蜂鸣器是一种常见的电子元件，可发出具有较高频率的声音信号。
在51单片机中，蜂鸣器被广泛应用于各类电子产品中，如报警系统、计时器等。
本文将详细介绍51单片机蜂鸣器的参数及其相关知识。
2.蜂鸣器的工作原理蜂鸣器是一种电声转换器，它将电信号转换为声音信号。
在使用51单片机控制蜂鸣器时，通常使用IO口输出高低电平信号控制蜂鸣器的开关状态，进而产生不同频率的声音。
3.蜂鸣器的参数3.1工作电压蜂鸣器的工作电压范围通常为3V至5V，因此在使用51单片机控制蜂鸣器时，需要注意选择合适的电源电压，以确保蜂鸣器正常工作。
3.2频率蜂鸣器的声音频率是指每秒钟震动的次数，单位为赫兹（H z）。
在51单片机中，通过调节I O口输出的高低电平信号的时间间隔来控制蜂鸣器的频率。
一般而言，蜂鸣器的工作频率范围为2k Hz至5kH z，不同的应用场景可以选择不同的频率。
3.3声压级声压级是指蜂鸣器发出的声音的相对强度，通常以分贝（d B）为单位表示。
在使用51单片机控制蜂鸣器时，可以通过调节IO口输出的高低电平信号的幅度来控制蜂鸣器的声压级。
4.使用51单片机控制蜂鸣器4.1硬件连接在使用51单片机控制蜂鸣器之前，需要将蜂鸣器与51单片机正确连接。
通常情况下，蜂鸣器的正极连接到51单片机的I O口，负极连接到G N D端。
4.2编写程序首先，需要在程序中定义IO口控制蜂鸣器的引脚。
然后，通过设置I O口输出高低电平信号的时间间隔和幅度来控制蜂鸣器的频率和声压级。
下面是一个简单的示例程序，实现了在51单片机上通过蜂鸣器发出不同频率的声音：#i nc lu de<r eg51.h>#d ef in eB EE P_PI NP1//定义蜂鸣器控制引脚v o id de la y_ms(u nsi g ne di nt ms)//延时函数{w h il e(ms--){u n si gn ed in ti=120;//假设晶振频率为12MH zw h il e(i--);}}v o id ma in(){w h il e(1){B E EP_P IN=0;//使蜂鸣器断开d e la y_ms(500);//延时500m sB E EP_P IN=1;//使蜂鸣器闭合d e la y_ms(500);//延时500m s}}5.总结本文介绍了51单片机蜂鸣器的参数及其相关知识。

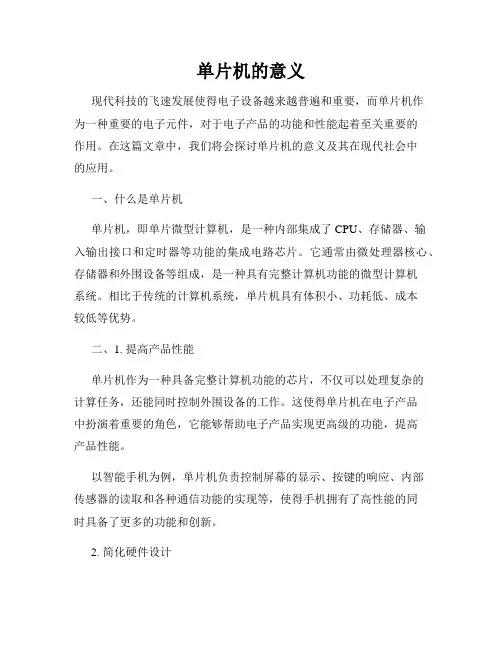

单片机的意义现代科技的飞速发展使得电子设备越来越普遍和重要，而单片机作为一种重要的电子元件，对于电子产品的功能和性能起着至关重要的作用。
在这篇文章中，我们将会探讨单片机的意义及其在现代社会中的应用。
一、什么是单片机单片机，即单片微型计算机，是一种内部集成了CPU、存储器、输入输出接口和定时器等功能的集成电路芯片。
它通常由微处理器核心、存储器和外围设备等组成，是一种具有完整计算机功能的微型计算机系统。
相比于传统的计算机系统，单片机具有体积小、功耗低、成本较低等优势。
二、1. 提高产品性能单片机作为一种具备完整计算机功能的芯片，不仅可以处理复杂的计算任务，还能同时控制外围设备的工作。
这使得单片机在电子产品中扮演着重要的角色，它能够帮助电子产品实现更高级的功能，提高产品性能。
以智能手机为例，单片机负责控制屏幕的显示、按键的响应、内部传感器的读取和各种通信功能的实现等，使得手机拥有了高性能的同时具备了更多的功能和创新。
2. 简化硬件设计在传统的电子设计中，通常需要使用多个独立的芯片来实现各种功能，如控制、处理和存储等。
而单片机的出现可以将这些功能都集成在一个芯片上，从而简化了硬件设计的复杂性。
以家用电器为例，使用单片机可以实现对家电设备的控制、调节和监测。
通过单片机的集成计算和控制功能，可以大大减少电路板的数量和尺寸，提高系统的稳定性和可靠性。
3. 降低成本由于单片机集成了多种功能，减少了硬件成本和系统复杂性，因此单片机的使用可以降低产品的成本。
以汽车电子控制系统为例，过去需要独立设计和制造多个控制器，如发动机控制器、刹车控制器和空调控制器等。
而现在通过使用单片机来实现这些功能，不仅可以减少制造成本，还可以提高整个系统的稳定性和协调性。
4. 提高系统的可编程性单片机的核心是微处理器，它不仅具备高性能的计算能力，还可以通过编程来实现不同的功能。
这使得电子系统的开发和更新变得更加灵活和方便。
通过编程，我们可以修改单片机的工作方式和逻辑，实现不同的功能。
单片机概述:单片机是微单片微型计算机的简称，微型计算机的一种。
它把中央处理器（CPU），随机存储器（RAM），只读存储器（ROM)，定时器\计数器以及I\O接口，串并通信等接口电路的功能集成与一块电路芯片的微型计算机。
字长：在计算机中有一组二进制编码表示一个信息，这组编码称为计算机的字，组成字的位数称为“字长"，字长标志着精度,MCS—51是8位的微型计算机。
89c51 是8位（字长)单片机（51系列为8位）单片机硬件系统仍然依照体系结构：包括CPU（进行运算、控制)、RAM(数据存储器)、ROM(程序存储器）、输入设备和输出设备、内部总线等。
由于一块尺寸有限的电路芯片实现多种功能，所以制作上要求单片机的高性能,结构简单，工作可靠稳定.单片机软件系统包括监控程序，中断、控制、初始化等用户程序。
一般编程语言有汇编语言和C语言,都是通过编译以后得到机器语言（二进制代码）。
1.1单片机的半导体工艺一种是HMOS工艺，高密度短沟道MOS工艺具有高速度、高密度的特点;另一种是CHMOS工艺，互补金属氧化物的HMOS工艺,它兼有HMOS工艺的特点还具有CMOS的低功耗的特点.例如:8051的功耗是630mW，80C51的功耗只有110mW左右。
1。
2开发步5骤：1.设计单片机系统的电路2。
利用软件开发工具（如：Keil c51）编辑程序，通过编译得到。
hex的机器语言。
3.利用单片机仿真系统(例如:Protus）对单片机最小系统以及设计的外围电路，进行模拟的硬软件联合调试。
4。
借助单片机开发工具软件（如：STC_ISP下载软件)读写设备将仿真中调试好的.hex程序拷到单片机的程序存储器里面.5.根据设计实物搭建单片机系统.2。
1MCS-51单片机的组成：(有两个定时器）CPU（进行运算、控制)、RAM（数据存储器)、ROM（程序存储器）、I/O口(串口、并口）、内部总线和中断系统等.工作过程框图如下：运算器组成：8位算术逻辑运算单元ALU（Arithmetic Logic Unit）、8位累加器A(Accumulator）、8位寄存器B、程序状态字寄存器PSW(Program Status Word）、8位暂存寄存器TMP1和TMP2等。
单片机和芯片的关系在现代电子技术领域中，单片机和芯片是两个常被提及的概念。
它们都是与计算机技术密切相关的元件，但是它们之间又有着一些区别。
本文将探讨单片机和芯片之间的关系，并解释它们在电子设备中的作用和应用。
一、单片机和芯片的定义和特点1. 单片机的定义和特点单片机是一种集成电路，通常被称为微控制器。
它在一个芯片上集成了中央处理器（CPU）、存储器、输入/输出端口（I/O）、计时器等多个功能模块。
单片机通常采用8位或16位的CPU架构，并具备较小的封装体积。
它的主要特点包括功耗低、价格低廉、易于编程、体积小等。
2. 芯片的定义和特点芯片是指在一个硅片或硅基底上集成了一系列电子元件和功能电路。
芯片常用于集成电路的生产，其中包括各种各样的电子元件，例如晶体管、电阻器、电容器等。
芯片不仅可以用于计算机系统，还可以应用于电子设备的各个方面。
二、单片机和芯片的关系与区别1. 单片机与芯片的关系芯片是一个更广泛的概念，而单片机则是芯片中的一个特定种类。
换句话说，所有的单片机都是芯片，但并非所有的芯片都是单片机。
芯片有时被称为片上系统（SoC），它包含了复杂的功能模块和电路，用于实现各种计算和控制任务。
而单片机更侧重于嵌入式系统中的计算和控制功能。
2. 单片机与芯片的区别单片机具备自己的处理能力，可以独立运行，不需要依赖其他硬件。
它通常通过编程来实现各种功能。
芯片则更注重于电子元件的集成和功能的实现。
芯片可以是处理器、存储器、I/O接口等，而单片机则是一种集成了多个功能模块的特定芯片。
三、单片机和芯片的应用领域1. 单片机的应用领域由于单片机具有体积小、功耗低、价格低廉等特点，因此在嵌入式系统中得到广泛应用。
嵌入式系统是一种专门设计用于某些特定任务的计算机系统，主要运用在家电、汽车、医疗设备等各个领域。
单片机在这些设备中负责控制和管理各种功能模块，例如温度传感器、显示屏、电机等。
2. 芯片的应用领域芯片的应用领域非常广泛。
一、概述单片机作为一种微型电脑，广泛应用于各种电子设备中。
在许多电子设备中，蜂鸣器都是一个常见的部件，用于发出警报或提醒。
而现代的单片机控制技术往往采用NPN三极管控制蜂鸣器，下面我们将介绍NPN三极管控制蜂鸣器的原理。
二、NPN三极管的基本原理1. NPN三极管的结构NPN三极管是一种三端器件，由两个PN结组成。
其中，P型掺杂的基区夹在两个N型掺杂的发射区和集电区之间，发射区和集电区之间有一个非常薄的基区。
NPN三极管的结构决定了它可以放大电流信号。
2. NPN三极管的工作原理当在NPN三极管的基极施加正向电压时，基极与发射区之间的PN结被正向偏置，电子从发射区注入到基区，同时产生少量的空穴。
这些电子与空穴在基区发生复合，产生少量的热电子，并通过漂移电流和扩散电流向发射结和集电结方向流动。
最终在集电结被抽收，形成集电流。
三、NPN三极管控制蜂鸣器的原理1. 蜂鸣器的工作原理蜂鸣器是一种能够发出声音的电子设备，通常由振膜、驱动板和震动器组成。
当通过驱动板施加一定的电压信号时，振膜在震动器的作用下产生声音。
2. NPN三极管控制蜂鸣器的电路连接在单片机控制蜂鸣器的电路中，通常使用NPN三极管来控制蜂鸣器的振动。
NPN三极管的集电极连接到蜂鸣器的正极，发射极连接到单片机的IO口，而基极通过一个限流电阻连接到单片机的另一个IO口。
3. NPN三极管控制蜂鸣器的工作原理当单片机通过IO口输出高电平时，NPN三极管的基极接收到正向偏置的电压，导通NPN三极管，使蜂鸣器的正极与负极之间形成一个闭合回路。
此时电流通过蜂鸣器，在振动器作用下产生声音。
反之，当单片机通过IO口输出低电平时，NPN三极管截止，使蜂鸣器处于静音状态。
四、总结NPN三极管作为一种常见的电子元件，被广泛应用于单片机控制技术中。
通过合理的电路连接和工作原理，NPN三极管可以很好地实现对蜂鸣器的控制，为各种电子设备提供了丰富的声音信号。
以上就是NPN三极管控制蜂鸣器的原理，希望可以帮助到大家。
单片机钳位二极管单片机是当今电子设备控制中不可或缺的一种集成电路，而钳位二极管则是常用的电子元件之一。
单片机钳位二极管的应用广泛，下面就来讲一讲它的相关特点和具体应用。
一、单片机的基础知识单片机是一种集成电路，它集成了微处理器、存储器、输入输出接口和时钟等多种电子元件。
单片机可以通过软件编程来实现各种功能，如控制电机、LED灯等外部设备。
由于单片机具有可编程性和灵活性，因此被广泛应用于各种电子设备中。
二、钳位二极管的基础知识钳位二极管是一种具有稳压特性的二极管，它可以将输入电压稳定在一个特定的值。
钳位二极管的工作原理是当输入电压超过它的额定值时，钳位二极管会开始导通，将电压稳定在它的额定值上。
钳位二极管通常被用作稳压电源或保护电路中的一部分。
三、单片机钳位二极管的应用单片机钳位二极管通常被用作稳压电源，以保证单片机工作时的电压稳定。
在单片机系统中，电源电压通常由电池或者直流电源提供，这些电源的电压可能会因环境因素或设备本身的原因而波动，这就会对单片机的工作产生影响。
而使用钳位二极管可以将电压稳定在一个特定的值上，从而保证单片机的稳定运行。
单片机钳位二极管还可以用作保护电路中的一部分。
当单片机输入电压超过额定值时，钳位二极管会导通，将电压稳定在它的额定值上，从而保护单片机不受过压的影响。
这在需要保护单片机的应用场合中非常有用。
四、钳位二极管的选型和使用在选择钳位二极管时，需要考虑其额定电压、额定电流、稳定性等参数。
同时，还需要根据实际应用场合来选择不同类型的钳位二极管，如有源型和无源型等。
在使用钳位二极管时，需要注意以下几点。
首先，钳位二极管的正极需要连接到输入电源的正极，负极则连接到单片机的输入端。
其次，钳位二极管的额定电压需要根据实际应用需求来选择。
最后，需要注意钳位二极管的热稳定性，避免过热损坏。
五、总结单片机钳位二极管是一种常用的电子元件，它可以用于稳压电源和保护电路中。
在使用钳位二极管时，需要根据实际应用需求来选择合适的型号，并注意其热稳定性。
学习单片机的基础知识单片机是一种集成电路，它集处理器、内存、输入/输出端口等主要元件于一体，被广泛应用于各种电子设备和系统中。
对于想要学习和掌握单片机技术的人来说，了解单片机的基础知识是非常重要的。
本文将从单片机的定义、结构、工作原理以及常见的单片机编程语言等方面，介绍学习单片机所需的基础知识。
一、单片机的定义和作用单片机是指整个计算机系统集成在一颗芯片上，通常包括中央处理器（CPU）、存储器（ROM和RAM）、输入/输出端口（GPIO）以及时钟等。
它可以根据程序进行控制和运算，广泛应用于家电控制、工业自动化、通信设备等领域。
学习单片机的基础知识有助于理解和运用这种集成电路的工作原理和编程方法。
二、单片机的结构和组成单片机由CPU、存储器、输入/输出端口以及时钟等组成。
其中，CPU是单片机的核心部分，负责执行计算和控制的任务；存储器用于存储程序和数据；输入/输出端口则实现单片机与外部设备的通信和交互；时钟提供基准信号，控制单片机的运行速度。
三、单片机的工作原理单片机的工作原理主要包括指令执行、数据存取和时序控制三个方面。
1. 指令执行：单片机通过运行存储在ROM中的指令来完成各种操作。
指令由指令寄存器(IR)获取，并由指令译码器进行解析和执行。
2. 数据存取：单片机的数据存储器常分为RAM和ROM两种类型。
RAM用于存储程序运行过程中的中间数据，而ROM用于存储程序指令和常量数据。
3. 时序控制：单片机的时序控制是指通过时钟来控制指令和数据的读写操作，以及各种外部设备的时序要求，确保单片机的稳定和准确运行。
四、单片机的编程语言常见的单片机编程语言有汇编语言和高级语言两种。
汇编语言是一种低级语言，与机器指令相对应，可以直接与硬件进行交互，编写高效且精细的代码。
而高级语言如C语言、BASIC等，则更加易学易用，便于快速实现单片机的功能。
五、学习单片机的方法和建议1. 学习理论知识：掌握单片机的基础理论知识，包括组成结构、工作原理等，为后续的实践学习打下基础。
单片机晶振为12mhs延时1ms原理
单片机晶振（Oscillator）是一种电子元件，用于提供一个稳定的时钟信号给单片机或其他数字电路。
晶振通常由晶体振荡器和相关电路组成。
单片机晶振为12 MHz，延时1 ms的原理。
以下是一个简单的解释：
1.频率设定：单片机晶振的频率由晶振元件的物理特性决定。
晶振元件通常是由石英晶体构成，其固有的振荡频率为12
MHz。
这是由晶体的尺寸和晶格结构等决定的。
2.晶振电路：单片机晶振包括一个晶振电路，通常由晶振元
件、电容和电阻等元件构成。
这些元件配合在一起，形成
一个回路，促使晶振元件产生振荡。
3.时钟信号：晶振产生的振荡信号被用作时钟信号，用于同
步单片机内部的操作。
在12 MHz晶振的情况下，每个振
荡周期的时钟脉冲宽度为1/12 MHz，即83.33 ns。
4.延时1 ms原理：要实现1 ms的延时，可以使用计数器来
计算时钟周期的数量。
由于每个时钟周期为83.33 ns，因
此1 ms可以由12 MHz的晶振提供的时钟周期数量计算得
出：
延时周期数 = 1 ms / 每个周期的时长= 1 ms / 83.33 ns ≈ 12000 个时钟周期
因此，在程序中可以使用一个计数器或延时循环来确保延时 1
ms。
需要注意的是，延时的精度可能受到系统的其他因素（如中断处理、其他实时任务等）的影响。
在实际应用中，可能需要对延时进行校正和调整以确保所需的准确性和稳定性。
电子元件知识单片机
一个单片机应用系统的硬件电路设计包含两部分内容：一是系统扩展，即单片机内部的功能单元，如ROM、RAM、I/O、定时器/计数器、中断系统等不能满足应用系统的要求时，必须在片外进行扩展，选择适当的芯片，设计相应的电路。
二是系统的配置，即按照系统功能要求配置外围设备，如键盘、显示器、打印机、A/D、D/A转换器等，要设计合适的接口电路。
系统的扩展和配置应遵循以下原则：＃1、尽可能选择典型电路，并符合单片机常规用法。
为硬件系统的标准化、模块化打下良好的基础。
＃2、系统扩展与外围设备的配置水平应充分满足应用系统的功能要求，并留有适当余地，以便进行二次开发。
＃3、硬件结构应结合应用软件方案一并考虑。
硬件结构与软件方案会产生相互影响，考虑原则是：软件能实现的功能尽可能由软件实殃，以简化硬件结构。
但必须注意，由软件实现的硬件功能，一般响应时间比硬件实现长，且占用CPU时间。
＃4、系统中的相关器件要尽可能做到性能匹配。
如选用CMOS芯片单片机构成低功耗系统时，系统中所有芯片都应尽可能选择低功耗产品。
＃5、可靠性及抗干扰设计是硬件设计必不可少的一部分，它包括芯片、器件选择、去耦滤波、印刷电路板布线、通道隔离等。
＃6、单片机外围电路较多时，必须考虑其驱动能力。
驱动能力不足时，系统工作不可靠，可通过增设线驱动器增强驱动能力或减少芯片功耗来降低总线负载。
＃7、尽量朝“单片”方向设计硬件系统。
系统器件越多，器件之间相互干扰也越强，功耗也增大，也不可避免地降低了系统的稳定性。
随着单片机片内集成的功能越来越强，真正的片上系统SoC已经可以实现，如ST公司新近推出的μPSD32××系列产品在一块芯片上集成了80C32核、大容量FLASH存储器、SRAM、A/D、I/O、两个串口、看门狗、上电复位电路等等。
单片机系统硬件抗干扰常用方法实践影响单片机系统可靠安全运行的主要因素主要来自系统内部和外部的各种电气干扰，并受系统结构设计、元器件选择、安装、制造工艺影响。
这些都构成单片机系统的干扰因素，常会导致单片机系统运行失常，轻则影响产品质量和产量，重则会导致事故，造成重大经济损失。
形成干扰的基本要素有三个：（1）干扰源。
指产生干扰的元件、设备或信号，用数学语言描述如下：du/dt，di/dt大的地方就是干扰源。
如：雷电、继电器、可控硅、电机、高频时钟等都可能成为干扰源。
（2）传播路径。
指干扰从干扰源传播到敏感器件的通路或媒介。
典型的干扰传播路径是通过导线的传导和空间的辐射。
（3）敏感器件。
指容易被干扰的对象。
如：A/D、D/A变换器，单片机，数字IC，弱信号放大器等。
干扰的分类1干扰的分类干扰的分类有好多种，通常可以按照噪声产生的原因、传导方式、波形特性等等进行不同的分类。
按产生的原因分：可分为放电噪声音、高频振荡噪声、浪涌噪声。
按传导方式分：可分为共模噪声和串模噪声。
按波形分：可分为持续正弦波、脉冲电压、脉冲序列等等。
2干扰的耦合方式干扰源产生的干扰信号是通过一定的耦合通道才对测控系统产生作用的。
因此，我有必要看看干扰源和被干扰对象之间的传递方式。
干扰的耦合方式，无非是通过导线、空间、公共线等等，细分下来，主要有以下几种：（1）直接耦合：这是最直接的方式，也是系统中存在最普遍的一种方式。
比如干扰信号通过电源线侵入系统。
对于这种形式，最有效的方法就是加入去耦电路。
从而很好的抑制。
（2）公共阻抗耦合：这也是常见的耦合方式，这种形式常常发生在两个电路电流有共同通路的情况。
为了防止这种耦合，通常在电路设计上就要考虑。
使干扰源和被干扰对象间没有公共阻抗。
（3）电容耦合：又称电场耦合或静电耦合。
是由于分布电容的存在而产生的耦合。
（4）电磁感应耦合：又称磁场耦合。
是由于分布电磁感应而产生的耦合。
（5）漏电耦合：这种耦合是纯电阻性的，在绝缘不好时就会发生。
常用硬件抗干扰技术针对形成干扰的三要素，采取的抗干扰主要有以下手段。
1抑制干扰源抑制干扰源就是尽可能的减小干扰源的du/dt，di/dt。
这是抗干扰设计中最优先考虑和最重要的原则，常常会起到事半功倍的效果。
减小干扰源的du/dt主要是通过在干扰源两端并联电容来实现。
减小干扰源的di/dt则是在干扰源回路串联电感或电阻以及增加续流二极管来实现。
形成干扰的基本要素有三个：（1）干扰源。
指产生干扰的元件、设备或信号，用数学语言描述如下：du/dt，di/dt大的地方就是干扰源。
如：雷电、继电器、可控硅、电机、高频时钟等都可能成为干扰源。
（2）传播路径。
指干扰从干扰源传播到敏感器件的通路或媒介。
典型的干扰传播路径是通过导线的传导和空间的辐射。
（3）敏感器件。
指容易被干扰的对象。
如：A/D、D/A变换器，单片机，数字IC，弱信号放大器等。
干扰的分类1干扰的分类干扰的分类有好多种，通常可以按照噪声产生的原因、传导方式、波形特性等等进行不同的分类。
按产生的原因分：可分为放电噪声音、高频振荡噪声、浪涌噪声。
按传导方式分：可分为共模噪声和串模噪声。
按波形分：可分为持续正弦波、脉冲电压、脉冲序列等等。
2干扰的耦合方式干扰源产生的干扰信号是通过一定的耦合通道才对测控系统产生作用的。
因此，我有必要看看干扰源和被干扰对象之间的传递方式。
干扰的耦合方式，无非是通过导线、空间、公共线等等，细分下来，主要有以下几种：（1）直接耦合：这是最直接的方式，也是系统中存在最普遍的一种方式。
比如干扰信号通过电源线侵入系统。
对于这种形式，最有效的方法就是加入去耦电路。
从而很好的抑制。
（2）公共阻抗耦合：这也是常见的耦合方式，这种形式常常发生在两个电路电流有共同通路的情况。
为了防止这种耦合，通常在电路设计上就要考虑。
使干扰源和被干扰对象间没有公共阻抗。
（3）电容耦合：又称电场耦合或静电耦合。
是由于分布电容的存在而产生的耦合。
（4）电磁感应耦合：又称磁场耦合。
是由于分布电磁感应而产生的耦合。
（5）漏电耦合：这种耦合是纯电阻性的，在绝缘不好时就会发生。
常用硬件抗干扰技术针对形成干扰的三要素，采取的抗干扰主要有以下手段。
1抑制干扰源抑制干扰源就是尽可能的减小干扰源的du/dt，di/dt。
这是抗干扰设计中最优先考虑和最重要的原则，常常会起到事半功倍的效果。
减小干扰源的du/dt主要是通过在干扰源两端并联电容来实现。
减小干扰源的di/dt则是在干扰源回路串联电感或电阻以及增加续流二极管来实现。
