123章电路理论习题

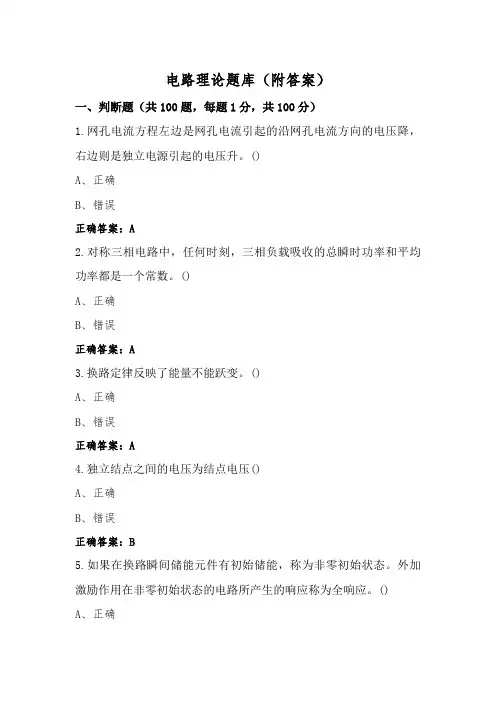

电路理论题库（附答案）一、判断题（共100题，每题1分，共100分）1.网孔电流方程左边是网孔电流引起的沿网孔电流方向的电压降，右边则是独立电源引起的电压升。

()A、正确B、错误正确答案：A2.对称三相电路中，任何时刻，三相负载吸收的总瞬时功率和平均功率都是一个常数。

()A、正确B、错误正确答案：A3.换路定律反映了能量不能跃变。

()A、正确B、错误正确答案：A4.独立结点之间的电压为结点电压()A、正确B、错误正确答案：B5.如果在换路瞬间储能元件有初始储能，称为非零初始状态。

外加激励作用在非零初始状态的电路所产生的响应称为全响应。

()A、正确B、错误正确答案：A6.三要素法适用于一阶电路且外加激励必须为直流。

()A、正确B、错误正确答案：B7.仪表本身消耗的功率越小越好。

（）A、正确B、错误正确答案：A8.两个无源元件串联在正弦电流电路中，若总电压小于其中一个元件的电压值，则其中必有一个为电感性元件，另一个为电容性元件。

()A、正确B、错误正确答案：A9.理想变压器反映阻抗的性质与负载阻抗的性质相反。

()A、正确B、错误正确答案：B10.电流所做的功称为功，其单位有焦耳和度。

()A、正确B、错误正确答案：A11.理想变压器可以变换阻抗，阻抗变换中会改变模值和幅角()A、正确B、错误正确答案：B12.空心变压器的反映阻抗Z1r与原边阻抗Zn1为并联关系。

()A、正确B、错误正确答案：B13.视在功率在数值上等于电路中有功功率和无功功率之和。

()A、正确B、错误正确答案：B14.戴维南定理是一个十分有用的定理。

它的特点在于可将电路中某一部分电路简化，以利于分析剩下来的那部分电路。

()A、正确B、错误正确答案：A15.方波和等腰直角波相比，波形的平滑性要比等腰三角波好。

()A、正确B、错误正确答案：A16.非正弦周期信号分解后的傅里叶级数中的高次谐波幅值一定小于低次谐波幅值()A、正确正确答案：B17.非正弦周期信号分解后的傅里叶级数中截取项数的多少，取决于级数的收敛速度和电路的频率特性两方面()A、正确B、错误正确答案：A18.在计算电路的功率时，根据电压、电流的参考方向可选用相应的公式计算功率。

电路理论习题库+参考答案一、判断题（共100题，每题1分，共100分）1.欧姆定律可表示成U=RI,也可表示成U=-RI,这与采用的参考方向有关。

()A、正确B、错误正确答案：A2.非正弦周期信号分解后的傅里叶级数不一定是一个收敛的无穷三角级数()A、正确B、错误正确答案：B3.由于假定各节点电压的参考极性总是由独立节点指向参考节点，所以，各节点电压在相连电阻中引起的电流总是流出该节点的。

因此，节点电压方程的等式左边是各节点电压引起的流出相应节点的电流，而右边则是电流源和等效电流源注入节点的电流。

()A、正确B、错误正确答案：A4.电阻混联是指电阻连接中，既有串联又有并联()A、正确B、错误正确答案：A5.理想变压器反映阻抗的性质与负载阻抗的性质相反。

()A、正确B、错误正确答案：B6.三相电路是一种特殊类型的复杂电路，因而仍可采用一般复杂电路的分析方法对其进行分析和计算。

()A、正确B、错误正确答案：A7.支路分析法适用于分析支路数较少的电路()A、正确B、错误正确答案：A8.正弦电路中，若串联电路的总电压超前电流(电压、电流取关联参考方向),则此电路一定呈感性。

()A、正确B、错误正确答案：A9.造成系统误差的原因主要是操作者粗心大意。

（）A、正确B、错误正确答案：B10.一个线性含源二端网络和其外部负载所构成的电路无唯一解时，此二端网络就可能无等效电源电路()A、正确B、错误正确答案：A11.电工指示仪表准确度的数字越小，表示仪表的准确度越低。

（A、正确B、错误正确答案：B12.对称三相电路Y-Y系统中不管是否含有高次谐波分量，U1=√3U()A、正确B、错误正确答案：B13.工程上将同向耦合状态下的一对施感电流的入端或出端定义为耦合电感的同名端()A、正确B、错误正确答案：A14.三相电路中，对称负载Y接无中线时，发生一相断路故障后，非断开相的相电压降低到电源线电压的一半。

()A、正确B、错误正确答案：A15.RLC串联电路的谐振，电源提供的无功功率为0,电路中无能量交换。

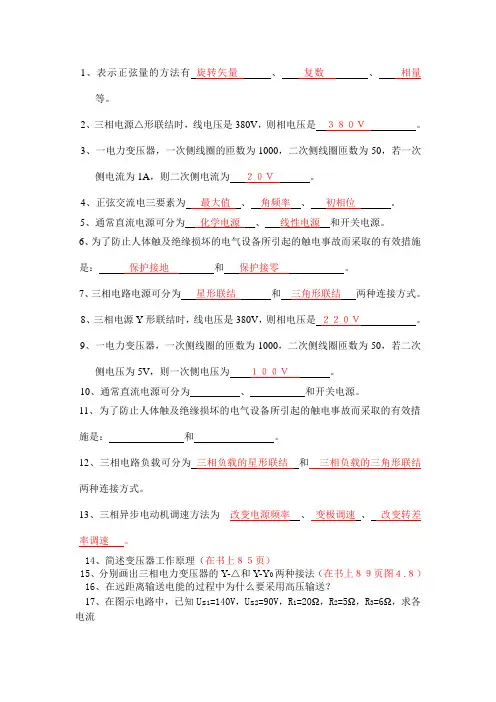

1、表示正弦量的方法有旋转矢量、复数、相量等。

2、三相电源△形联结时，线电压是380V，则相电压是３８０Ｖ。

3、一电力变压器，一次侧线圈的匝数为1000，二次侧线圈匝数为50，若一次侧电流为1A，则二次侧电流为２０Ｖ。

4、正弦交流电三要素为最大值、角频率、初相位。

5、通常直流电源可分为化学电源、线性电源和开关电源。

6、为了防止人体触及绝缘损坏的电气设备所引起的触电事故而采取的有效措施是：保护接地和保护接零。

7、三相电路电源可分为星形联结和三角形联结两种连接方式。

8、三相电源Y形联结时，线电压是380V，则相电压是２２０Ｖ。

9、一电力变压器，一次侧线圈的匝数为1000，二次侧线圈匝数为50，若二次侧电压为5V，则一次侧电压为１００Ｖ。

10、通常直流电源可分为、和开关电源。

11、为了防止人体触及绝缘损坏的电气设备所引起的触电事故而采取的有效措施是：和。

12、三相电路负载可分为三相负载的星形联结和三相负载的三角形联结两种连接方式。

13、三相异步电动机调速方法为改变电源频率、变极调速、改变转差率调速。

14、简述变压器工作原理（在书上８５页）15、分别画出三相电力变压器的Y-△和Y-Y0两种接法（在书上８９页图４.８）16、在远距离输送电能的过程中为什么要采用高压输送？17、在图示电路中，已知Us1=140V，Us2=90V，R1=20Ω，R2=5Ω，R3=6Ω，求各电流18、一台功率P=1.1KW 的感应电动机，接在220V ，f=50Hz 的电路中，电动机需要的电流10A ，求 （1） 电动机的功率因数 （2） 若在电动机的两端并联一只C =79.5μF 的电容器，电路的功率因数是多少？19、对称三相电路如图所示，负载阻抗()34j Z +=Ω ，中线阻抗0≈n Z ，电源的相电 压 0220∠=∙A U V 。

试求：（1） 电流相量 ∙A I 、B I ∙ 、C I ∙、中线电流O I ∙ ；（2）线电压 AB U ∙、BC U ∙、CA U ∙， （3） 总功率PZ Z ZN 0∙I nZ20、在图示电路中，已知Us 1=140V ，Us 2=90V ，R 1=20Ω，R 2=5Ω，R 3=6Ω，求各电流。

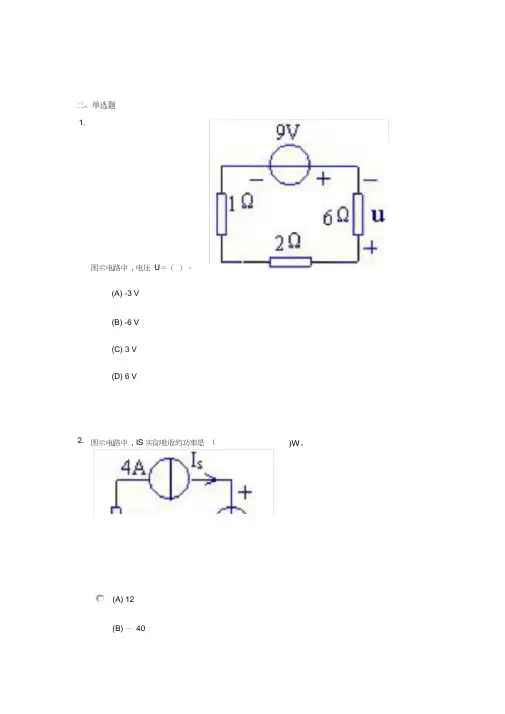

图示电路中, 电压U＝（）。

2.(A) -3 V(B) -6 V(C) 3 V(D) 6 V图示电路中, IS 实际吸收的功率是（(A) 12(B) －403. (C) 24(D) 81，2 应为（）。

(B) C(C) R ，C(D) C4.(B) - 4 A(C) 3 A5. 图示电路中 , 电流源单独作用时，电流 I ＝（ ）。

(A) 0 A(B) 2 A(C) －1 A(D) －2 A6. 图示正弦稳态单口网络， Z = 7 ∠-35°Ω 则, 图中元件 1， 2 应为（ ）。

(D) 1/2 A(A) R ,L(B) L ,C(C) R ,C(D) C1 ,C27.图示正弦稳态电路中，Is=3∠45°A,电阻吸收的平均功率为（）。

(A) 3 W(B) –3 W(C) 24 W(D) 27 W8.图1-8 电路中电阻R 吸收的功率P 等于(A) 3W(B) 4W(C) 9W(D) 12W应用戴维宁定理和诺顿定理将图1-9 中的电路化为等效电压源，则为(A)(D)10 三相对称电源星型联结，相、线电压的关系为(A)线电压是相电压的倍，且线电压滞后对应相电压30°(B)相电压是线电压的倍，且相电压滞后对应线电压30°(C)线电压是相电压的倍，且线电压滞后对应相电压30°(D)相电压是线电压的倍，且相电压滞后对应线电压30°11i=2A ，u=30V ，则元件的功率大小和对此二端电路的描述正确的是(A) P=15W, 吸收功率(B) P=60W, 吸收功率(C) P=15W, 放出功率(D) P=60W, 放出功率12图示电路中电流i 等于(A) 1A(B) 2A(C) 3A(D) 4A13等于电流 14图示单口网络的短路图示电路中电压 u 等于(A) 4V(A) 1A(B) 1.5A(C) 3A(D) -1A(B) -4V15(C) 6V(D) -6V图示单口网络的开路电压等于(A) 3V(B) 4V(C) 5V(D) 9V1617等于(A) 3W(B) 4W(C) 9W(D) 12W图示电路中电阻R 吸收的功率P图示电路中负载电阻(A) 0W(B) 6W(C) 3W(D) 12W18图示电路在开关断开后电路的时间常数等于(A) 2S19 .(B) 3S(C) 4S(D) 7S图示单口网络相量模型的等效阻抗等于(A)(B)(C)(D)20图示正弦电流电路中电压的初相等于(A)(B)(C)(D)21 等于 (D) 0V 22 (A)电容电压 感电流 等于 (A) 2V (B) 3V (C) 4V 图示电路的开关闭合后， 电 图示电路中开关断开时的23(B)(C)(D)图示正弦电流电路中电压的振幅等于(A) 1V(B) 4V(C) 10V(D) 20V图示单口网络的等效电阻等于图示电路开关闭合后的电压 等于(A) 2V(B) 4V 2425 (A) (B)(C) (D)(C) 6V(D) 8V。

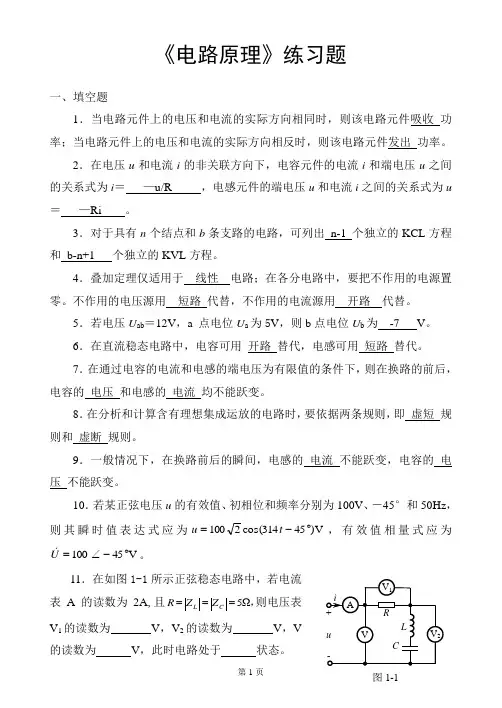

《电路原理》练习题一、填空题1．当电路元件上的电压和电流的实际方向相同时，则该电路元件吸收 功率；当电路元件上的电压和电流的实际方向相反时，则该电路元件发出 功率。

2．在电压u 和电流i 的非关联方向下，电容元件的电流i 和端电压u 之间的关系式为i ＝ —u/R ，电感元件的端电压u 和电流i 之间的关系式为u ＝ —Ri 。

3．对于具有n 个结点和b 条支路的电路，可列出 n-1 个独立的KCL 方程和 b-n+1 个独立的KVL 方程。

4．叠加定理仅适用于 线性 电路；在各分电路中，要把不作用的电源置零。

不作用的电压源用 短路 代替，不作用的电流源用 开路 代替。

5．若电压U ab ＝12V ，a 点电位U a 为5V ，则b 点电位U b 为 -7 V 。

6．在直流稳态电路中，电容可用 开路 替代，电感可用 短路 替代。

7．在通过电容的电流和电感的端电压为有限值的条件下，则在换路的前后，电容的 电压 和电感的 电流 均不能跃变。

8．在分析和计算含有理想集成运放的电路时，要依据两条规则，即 虚短 规则和 虚断 规则。

9．一般情况下，在换路前后的瞬间，电感的 电流 不能跃变，电容的 电压 不能跃变。

10．若某正弦电压u 的有效值、初相位和频率分别为100V 、－45°和50Hz ，则其瞬时值表达式应为V )45314cos(2100︒-=t u ，有效值相量式应为V 45100︒-∠=U。

11．在如图1-1所示正弦稳态电路中，若电流表A 的读数为2A ,且，5Ω===C L Z Z R 则电压表V 1的读数为 V ，V 2的读数为 V ，V 的读数为 V ，此时电路处于 状态。

12．如图1-2所示，若V )314cos(280S t u =，为使10Ω负载电阻获得最大功率，则理想变压器的变比n 应为 8 ，此最大功率为 2.5 W 。

13．若电流)30314cos(14.14︒-=t i A ，则其有效值为 10 A ，初相位为 ︒-30 ，频率为 50 Hz 。

电路理论习题集电子与电气工程学院电气工程系2013年4月目录第一章电路模型和电路定律 (1)第二章电阻电路的等效变换 (3)第三章电阻电路的一般分析....................................................................... 错误！未定义书签。

第四章电路定理.. (3)第五章一阶电路的时域分析....................................................................... 错误！未定义书签。

第六章相量法 (8)第七章正弦稳态电路的分析....................................................................... 错误！未定义书签。

第八章含有耦合电感的电路....................................................................... 错误！未定义书签。

第九章电路的频率响应............................................................................... 错误！未定义书签。

第十章三相电路 (13)第十一章非正弦周期电流电路................................................................... 错误！未定义书签。

第十二章线性动态电路的复频域分析....................................................... 错误！未定义书签。

第十三章电路方程的矩阵形式................................................................... 错误！未定义书签。

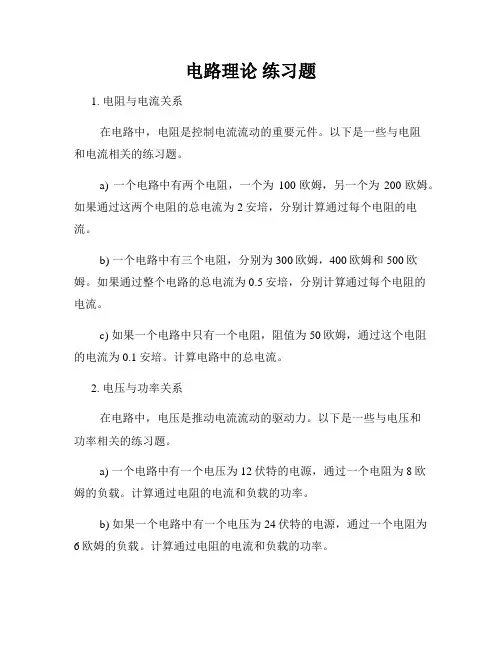

电路理论练习题1. 电阻与电流关系在电路中，电阻是控制电流流动的重要元件。

以下是一些与电阻和电流相关的练习题。

a) 一个电路中有两个电阻，一个为100欧姆，另一个为200欧姆。

如果通过这两个电阻的总电流为2安培，分别计算通过每个电阻的电流。

b) 一个电路中有三个电阻，分别为300欧姆，400欧姆和500欧姆。

如果通过整个电路的总电流为0.5安培，分别计算通过每个电阻的电流。

c) 如果一个电路中只有一个电阻，阻值为50欧姆，通过这个电阻的电流为0.1安培。

计算电路中的总电流。

2. 电压与功率关系在电路中，电压是推动电流流动的驱动力。

以下是一些与电压和功率相关的练习题。

a) 一个电路中有一个电压为12伏特的电源，通过一个电阻为8欧姆的负载。

计算通过电阻的电流和负载的功率。

b) 如果一个电路中有一个电压为24伏特的电源，通过一个电阻为6欧姆的负载。

计算通过电阻的电流和负载的功率。

c) 一个电路中有一个电压为10伏特的电源，通过一个电阻为20欧姆的负载。

计算通过电阻的电流和负载的功率。

3. 串联电路串联电路是指将多个电阻按顺序连接起来的电路。

以下是一些与串联电路相关的练习题。

a) 一个电路中有三个串联的电阻，分别为10欧姆，20欧姆和30欧姆。

计算通过整个电路的总电阻。

b) 如果一个电路中有四个串联的电阻，分别为5欧姆，10欧姆，15欧姆和20欧姆。

计算通过整个电路的总电阻。

c) 一个电路中有五个串联的电阻，分别为2欧姆，4欧姆，6欧姆，8欧姆和10欧姆。

计算通过整个电路的总电阻。

4. 并联电路并联电路是指将多个电阻连接在一起，形成平行的电路分支。

以下是一些与并联电路相关的练习题。

a) 一个电路中有两个并联的电阻，分别为50欧姆和100欧姆。

计算通过整个电路的总电阻。

b) 如果一个电路中有三个并联的电阻，分别为20欧姆，30欧姆和40欧姆。

计算通过整个电路的总电阻。

c) 一个电路中有四个并联的电阻，分别为10欧姆，15欧姆，20欧姆和25欧姆。

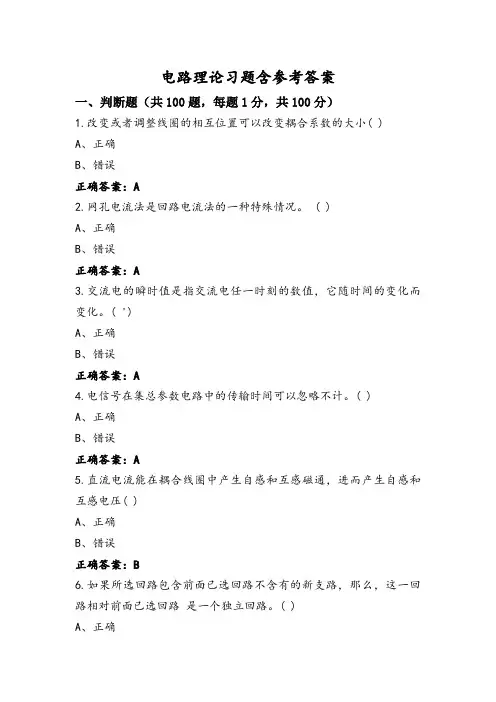

电路理论习题含参考答案一、判断题（共100题，每题1分，共100分）1.改变或者调整线圈的相互位置可以改变耦合系数的大小( )A、正确B、错误正确答案：A2.网孔电流法是回路电流法的一种特殊情况。

( )A、正确B、错误正确答案：A3.交流电的瞬时值是指交流电任一时刻的数值，它随时间的变化而变化。

( ')A、正确B、错误正确答案：A4.电信号在集总参数电路中的传输时间可以忽略不计。

( )A、正确B、错误正确答案：A5.直流电流能在耦合线圈中产生自感和互感磁通，进而产生自感和互感电压( )A、正确B、错误正确答案：B6.如果所选回路包含前面已选回路不含有的新支路，那么，这一回路相对前面已选回路是一个独立回路。

( )A、正确B、错误正确答案：A7.欧姆定律可表示成U=RI,也可表示成U=-RI,这与采用的参考方向有关。

( )A、正确B、错误正确答案：A8.H参数在晶体管电路中应用较广泛（）A、正确B、错误正确答案：A9.线性时不变电容的库伏特性曲线是一条过原点的直线。

( )A、正确B、错误正确答案：A10.正弦量可以用相量来表示，因此相量等于正弦量。

( )A、正确B、错误正确答案：B11.几个电容元件相串联，其电容量一定增大。

( )A、正确B、错误正确答案：B12.证明戴维南定理的过程会使用叠加定理()A、正确B、错误正确答案：A13.如果一个电压源与另一支路并联，那么对于外电路来说，与电压源并联的支路可以去掉(短路),即仅保留电压源。

( )A、正确B、错误正确答案：B14.正弦交流电路中，频率越高则电感越大，而电容则越小。

( )A、正确B、错误正确答案：B15.电功率大的用电器，电功也一定大。

( )A、正确B、错误正确答案：B16.列写回路电流方程时，独立回路的选取是固定的( )A、正确B、错误正确答案：B17.无论是瞬时值还是相量值，对称三相电源三个相电压的和，恒等于零，所以接上负载不会产生电流。

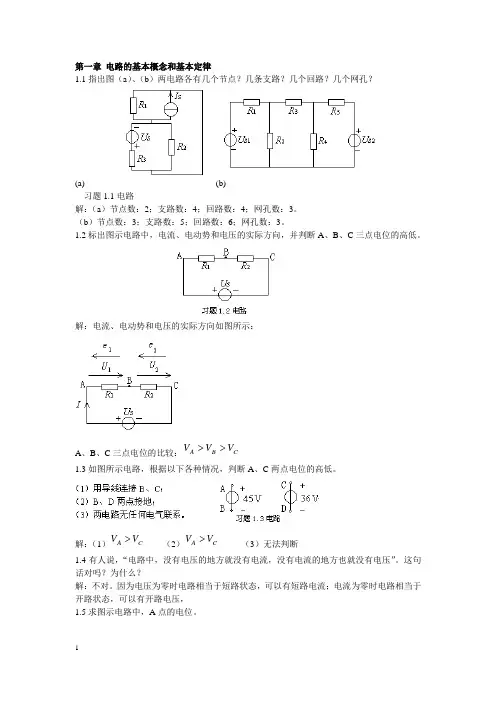

第一章 电路的基本概念和基本定律 1.1指出图（a ）、（b ）两电路各有几个节点？几条支路？几个回路？几个网孔？(a) (b) 习题1.1电路 解：（a ）节点数：2；支路数：4；回路数：4；网孔数：3。

（b ）节点数：3；支路数：5；回路数：6；网孔数：3。

1.2标出图示电路中，电流、电动势和电压的实际方向，并判断A 、B 、C 三点电位的高低。

解：电流、电动势和电压的实际方向如图所示：A 、B 、C 三点电位的比较：C B A V V V >>1.3如图所示电路，根据以下各种情况，判断A 、C 两点电位的高低。

解：（1）C A V V > （2）C A V V > （3）无法判断1.4有人说，“电路中，没有电压的地方就没有电流，没有电流的地方也就没有电压”。

这句话对吗？为什么？解：不对。

因为电压为零时电路相当于短路状态，可以有短路电流；电流为零时电路相当于开路状态，可以有开路电压， 1.5求图示电路中，A 点的电位。

（a ） （b ） 习题1.5电路 解：（a ）等效电路如下图所示：（b ）等效电路如下图所示：1.6如图所示电路，求开关闭合前、后，AB U 和CD U 的大小。

1.7求图示电路中，开关闭合前、后A 点的电位。

解：开关闭合时，等效电路如图所示：开关打开时，等效电路如图所示：1.8如图所示电路，求开关闭合前及闭合后的AB U 、电流1I 、2I 和3I 的大小。

1.9如图所示电路，电流和电压参考方向如图所示。

求下列各种情况下的功率，并说明功率的流向。

（1）V 100A,2==u i ，（2）V 120A,5=-=u i ， （3）V 80A,3-==u i ，（4）V 60A,10-=-=u i解：（1）A ：)(200提供功率W ui p -=-=； B ：)(200吸收功率W ui p == （2）A ：)(600吸收功率W ui p =-=； B ：)(600提供功率W ui p -== （3）A ：)(240吸收功率W ui p =-=； B ：)(240提供功率W ui p -==（4）A ：)(600提供功率W ui p -=-=； B ：)(600吸收功率W ui p ==1.10一盏220V/40W 的日光灯，每天点亮5小时，问每月（按30天计算）消耗多少度电？若每度电费为0.45元，问每月需付电费多少元？解：（度）630510403=⨯⨯⨯=-W ；每月需要的费用：（元）7.245.06=⨯1.11求如图所示电路中,A 、B 、C 、D 元件的功率。

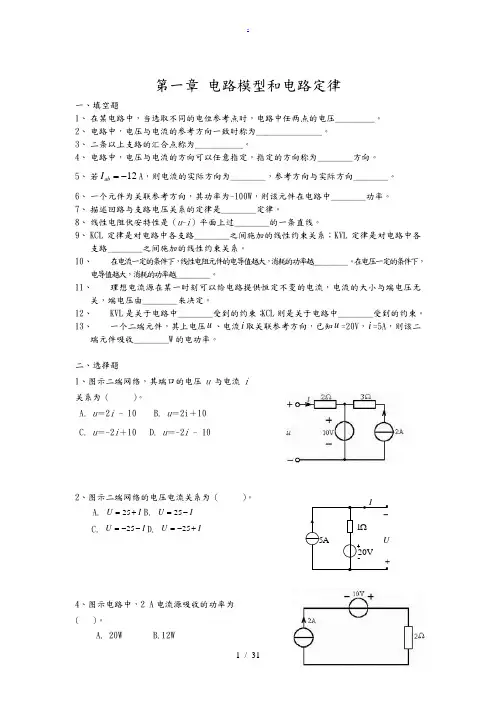

︒︒5A1Ω20V I+-U第一章 电路模型和电路定律一、填空题1、 在某电路中，当选取不同的电位参考点时，电路中任两点的电压_________。

2、 电路中，电压与电流的参考方向一致时称为_______________。

3、 二条以上支路的汇合点称为___________。

4、 电路中，电压与电流的方向可以任意指定，指定的方向称为________方向。

5、 若12ab I =-A ，则电流的实际方向为________，参考方向与实际方向________。

6、 一个元件为关联参考方向，其功率为-100W ，则该元件在电路中________功率。

7、 描述回路与支路电压关系的定律是________定律。

8、 线性电阻伏安特性是（u ~i ）平面上过________的一条直线。

9、 KCL 定律是对电路中各支路________之间施加的线性约束关系；KVL 定律是对电路中各支路________之间施加的线性约束关系。

10、 在电流一定的条件下，线性电阻元件的电导值越大，消耗的功率越________。

在电压一定的条件下，电导值越大，消耗的功率越________。

11、 理想电流源在某一时刻可以给电路提供恒定不变的电流，电流的大小与端电压无关，端电压由________来决定。

12、 KVL 是关于电路中________受到的约束；KCL 则是关于电路中________受到的约束。

13、 一个二端元件，其上电压u 、电流i 取关联参考方向，已知u =20V ，i =5A ，则该二端元件吸收________W 的电功率。

二、选择题1、图示二端网络，其端口的电压u 与电流i 关系为（ ）。

A. u ＝2i - 10B. u ＝2i ＋10C. u ＝-2i ＋10D. u ＝-2i - 102、图示二端网络的电压电流关系为（ ）。

A. U I =+25B. U I =-25C. U I =--25D. U I =-+254、图示电路中，2 A 电流源吸收的功率为 ( )。

大学电路理论试题及答案一、选择题（每题2分，共20分）1. 在电路理论中，下列哪一项是描述电路中电流与电压关系的定律？A. 欧姆定律B. 基尔霍夫电流定律C. 基尔霍夫电压定律D. 法拉第电磁感应定律答案：A2. 一个电阻为10Ω的电阻器，通过它的电流为2A，根据欧姆定律，该电阻器两端的电压是多少？A. 20VB. 15VC. 10VD. 5V答案：A3. 在电路中，如果一个节点的入流电流等于出流电流，那么该节点是：A. 接地点B. 非接地点C. 电源点D. 负载点答案：A4. 一个理想电压源与一个理想电流源串联时，其等效电路是：A. 一个理想电压源B. 一个理想电流源C. 一个短路D. 一个开路答案：D5. 电容元件的伏安特性方程是：A. \( V = IR \)B. \( I = C\frac{dV}{dt} \)C. \( V = L\frac{dI}{dt} \)D. \( V = \frac{1}{RC} \int I dt \)答案：D6. 在正弦交流电路中，电感元件的阻抗表达式是：A. \( Z = R + j\omega L \)B. \( Z = R + \frac{1}{j\omega C} \)C. \( Z = j\omega L \)D. \( Z = \frac{1}{j\omega L} \)答案：C7. 一个电路的功率因数为0.8，其表示电路的功率传输效率为：A. 80%B. 85%C. 75%D. 70%答案：A8. 一个电路的总电阻为10Ω，通过它的电流为5A，那么该电路的总功率是多少？A. 50WB. 25WC. 100WD. 200W答案：C9. 在RLC串联电路中，当电路的阻抗最小，即电路处于谐振状态时，其频率称为：A. 截止频率B. 谐振频率C. 截止频率D. 共振频率答案：B10. 一个电路中，如果电流的相位超前于电压的相位，那么该电路是：A. 容性电路B. 感性电路C. 纯电阻电路D. 非线性电路答案：A二、填空题（每题2分，共20分）1. 电路中的总电压等于各部分电压的_________。

电路理论练习题库（含答案）一、判断题（共100题，每题1分，共100分）1.方波和尖脉冲波，由于平滑性极差而含有较少的高次谐波。

( )A、正确B、错误正确答案：B2.对于同一双口网络，六种参数中的任意两种参数只要存在，一定有内在联系（）A、正确B、错误正确答案：A3.电流所做的功称为功，其单位有焦耳和度。

( )A、正确B、错误正确答案：A4.含有3个电压源和1个电流源的线性有源二端网络，应用叠加定理时，最多可以画出4个分电路。

()A、正确B、错误正确答案：A5.动态电路存在动态过程的内因是电路存在储能元件，外因是发生换路。

( )A、正确B、错误正确答案：A6.在电感电压为有限值的情况下，电感电流不能跃变，为时间的连续函数，磁链也是如此。

( )A、正确B、错误正确答案：A7.空心变压器的反映阻抗Z1r与原边阻抗Zn1为并联关系。

( )A、正确B、错误正确答案：B8.电阻性二端网络压控型端口伏安关系一般形式为：u=Ri+us( )A、正确B、错误正确答案：B9.画在同一平面上，除连接点外不出现支路交叉的电路称为平面电路。

( )A、正确B、错误正确答案：A10.列写回路电流方程时，独立回路的选取是固定的( )A、正确B、错误正确答案：B11.在理想变压器的端口伏安关系式中，当两边电压的参考极性与同名端的位置一致时，电压关系式中n取正号( )A、正确B、错误正确答案：A12.几个复阻抗相加时，它们的和增大；几个复阻抗相减时，其差减小。

( )A、正确B、错误正确答案：B13.有源二端网络诺顿等效电源参数为lsc=2A,Req=1Ω,若在端口处接一个12的负载电阻，则电阻电流为1A。

()A、正确B、错误正确答案：A14.三相电路中，当负载的功率因数小于0.5时，其中一只功率表的读数为0()A、正确B、错误正确答案：B15.三相电路的视在功率具有可加性( )A、正确B、错误正确答案：B16.同向耦合时，耦合电感的韦安方程中M前应该为“- ” ( )A、正确B、错误正确答案：B17.节点电压法计算出的节点电压不是电路的最终解( )A、正确B、错误正确答案：A18.[T₁]X[T₂]=[T₂]X[T₁]( )A、正确B、错误正确答案：B19.非正弦信号可以分为周期性非正弦信号和非周期性非正弦信号。

《电路理论习题》一、填空题1 .对称三相电路中，负载Ｙ联接,已知电源相量︒∠=•0380AB U （V ），负载相电流︒∠=•305A I （A ）;则相电压=•C U （V ），负载线电流=•Bc I （A ）。

2 .若12-=ab i A ，则电流的实际方向为 ，参考方向与实际方向 。

3 .若10-=ab i A ，则电流的实际方向为 ，参考方向与实际方向 .4 .元件在关联参考方向下，功率大于零，则元件 功率,元件在电路中相当于 。

5 .回路电流法自动满足 定律,是 定律的体现6 。

一个元件为关联参考方向，其功率为―100W ，则该元件 功率，在电路中相当于 。

7 .在电路中，电阻元件满足两大类约束关系,它们分别是 和 .8 .正弦交流电的三要素是 、 和 .9 .等效发电机原理包括 和 。

10.回路电流法中自阻是对应回路 ,回路电流法是 定律的体现.11。

某无源一端口网络其端口电压为)302sin(240)(︒+=t t u （V)，流入其端口的电流为)602cos(260)(︒-=t t i (A ），则该网络的有功功率 ,无功功率 ，该电路呈 性。

若端口电压电流用相量来表示，则其有效值相量 =•U ,=•I 。

12。

无源二端电路N 的等效阻抗Z=(10―j10) Ω，则此N 可用一个 元件和一个 元件串联组合来等效。

13 .LC 串联电路中,电感电压有效值V 10U L =，电容电压有效值V 10U C =，则LC 串联电路总电压有效值=U ，此时电路相当于 。

14.对称三相电路中,当负载△联接，已知线电流为72A ，当A 相负载开路时，流过B 和C 相的线电流分别为 和 。

若A 相电源断开,流过B 和C 相的线电流分别为 和 。

15。

对称三相星形连接电路中，线电压超前相应相电压 度，线电压的模是相电压模的 倍。

16 。

RLC 并联谐振电路中,谐振角频率0ω为 ，此时电路的阻抗最 .17 .已知正弦量))(402sin()(1A t t i ︒+=，))(1102cos()(2A t t i ︒+-=，则从相位关系来看，•1I •2I ，角度为 .18 。

电路理论题库+参考答案一、判断题（共100题，每题1分，共100分）1.即使三相电路不对称，只要有中性线，便可使各相保持独立性，各相的工作互不影响，因而各相可以分别独立计算。

()A、正确B、错误正确答案：A2.准确读数可以减少测量的系统误差。

（）A、正确B、错误正确答案：A3.画在同一平面上，除连接点外不出现支路交叉的电路称为平面电路。

()A、正确B、错误正确答案：A4.如果电路中含有受控源，在列写回路电流方程或结点电压方程时，受控源当战种源，然后附加一个方程：如果是国路电流法，这个附加方程就是用回路电流来表示我制说，如果是结点电压法，这个附加方程就是用结点电压表示控制量。

()A、正确B、错误正确答案：A5.列写KCL方程时，如果采用代数和等于零的形式，那么我们可以自己规定流入电流取正，也可定义流出电流取正。

列写KL方程时。

如果采用代数和等于零的形式，那么我们可以自己规定升压取正，也可以定义降压取正。

以上自己定义所带来的不同，其实只不过是在方程两端同时乘以+1或同时乘以-1的区别，其实方程本身并没改变。

()A、正确B、错误正确答案：A6.RLC串联电路的谐振，电源提供的无功功率为0,电路中无能量交换。

()A、正确B、错误正确答案：B7.与理想电流源串联的元件称为虚元件，对外等效时，多余元件可以开路处理。

()A、正确B、错误正确答案：B8.将各次谐波的幅值Akm与谐波的次数ku1对应地画在一张图上，称为幅值频谱()A、正确B、错误正确答案：B9.支路法包括支路电流法和支路电压法()A、正确B、错误正确答案：A10.两个非正弦周期电流的有效值相同，它们的最大值也一定相同。

()A、正确B、错误正确答案：B11.对称三相电路Y-Y系统中不管是否含有高次谐波分量，U1=√3U()A、正确B、错误正确答案：B12.电流源(恒流源)两端电压总是不变的。

()A、正确B、错误正确答案：B13.若电路中电阻均为正值电阻，则互导恒不大于0。

电子电工模拟试题(1-3章)一、填空题：1、电路的基本组成有、、三个部分。

2、20Ω的电阻与80Ω电阻相串联时的等效电阻为Ω，相并联时的等效电阻为Ω。

3、戴维南定理指出：任何一个有源二端线性网络都可以用一个等效的源来表示。

4．一个实际的电源可以用来表示，也可用来表示。

5．电感元件不消耗能量，它是储存能量的元件。

6．电容元件不消耗能量，它是储存能量的元件。

7．通常所说负载的增加是指负载的增加。

8．电源就是将其它形式的能量转换成的装置。

9．如果电流的和均不随时间变化，就称为直流。

10．负载就是所有用电设备，即是把转换成其它形式能量的设备。

11．电路就是电流流过的路径。

12．把内通过某一导体横截面的电荷量定义为电流强度．．．．（简称电流），用I来表示。

13.戴维南定理可以把任一有源二端网络等效为一个。

14．叠加原理只适用于电路，而不适用于电路。

15．某点的电位就是该点到的电压。

16．任意意两点间的电压就是的电位差。

17．电气设备工作时高于额定电压称为。

18．电气设备工作时低于额定电压称为。

19．电气设备工作时等于额定电压称为。

20．为防止电源出现短路故障，通常在电路中安装。

21．电源开路时，电源两端的电压就等于电源的。

二、选择题1. 在如图所示的电路中，当电阻Ｒ2增加时，电流Ｉ将______。

A. 增加B. 减小C. 不变2. 二只白炽灯的额定电压为220V,额定功率分别为100W和25W，下面结论正确的是__________。

A. 25Ｗ白炽灯的灯丝电阻较大B. 100Ｗ白炽灯的灯丝电阻较大C. 25Ｗ白炽灯的灯丝电阻较小3.常用电容器的两项主要数据是电容量和耐压值。

电容器的这个耐压值是根据加在它上面的电压_________来规定的？A. 最大值； B.平均值； C. 有效值； D.瞬时值。

4.在图所示的电路中，A、B端电压ＵAB＝______。

AA. -2VB. 2VC. -1VD. 3V5.电路如图所示,它的戴维南等效电路中,ＵOC和ＲO应是______。

电路理论练习题+答案一、判断题（共100题，每题1分，共100分）1.互感M具有非能特性()A、正确B、错误正确答案：B2.判别一个元件是负载还是电源，是根据该元件上的电压实际极性和电流的实际方向是否一致(电流从正极流向负极)。

当电压实际极性和电流的实际方向一致时，该元件是负载，在吸收功率；当电压实际极性和电流的实际方向相反时，该元件是电源(含负电阻),在发出功率。

()A、正确B、错误正确答案：A3.Y-Y连接的三相三线电路，当负载不对称时，电源中点与负载中点在相量图上不再重合。

()A、正确B、错误正确答案：A4.如果某非正弦周期函数是偶函数，则其级数展开式没有sin项和恒定分量(A、正确B、错误正确答案：B5.反向串联时的等效电感可能小于零()A、正确B、错误正确答案：B6.电感释放的能量不会多于其吸收的能量()A、正确B、错误正确答案：A7.频谱是描述非正弦周期信号波特性的一种方式，一定形状的波形与一定结构的频谱相对应()A、正确B、错误正确答案：B8.每种集总参数元件只体现一种物理效应。

()A、正确B、错误正确答案：A9.通过假想的回路电流自动满足KCL方程，回路电流法成功实现了省略KCL方程的目的。

列写回路电流方程实质上是在列写KVL方程。

()A、正确B、错误正确答案：A10.正弦交流电路中，频率越高则电感越大，而电容则越小。

()A、正确B、错误正确答案：B11.三相三线Y-Y连接对称电路中，ia、io、ic中可能有两个为负值()A、正确B、错误正确答案：A12.仪表本身消耗的功率越小越好。

（）A、正确B、错误正确答案：A13.当被测电流超过30A时，分流电阻一般安装在电流表的外部。

（）A、正确B、错误正确答案：A14.电工指示仪表准确度的数字越小，表示仪表的准确度越低。

（A、正确B、错误正确答案：B15.傅里叶变换是谐波分析法的基础。

()A、正确B、错误正确答案：A16.对于平板电容器，极板面积越大或者极板间距离越大则电容量C 越大()A、正确B、错误正确答案：B17.结点电压方程右边为结点流出电流代数和()A、正确B、错误正确答案：B18.电路的等效变换不适用于含受控源的电路中。
