E01逆变单元保护
故障原因
1．主回路输出接地或短路；
2．曳引机连线过长；
3．工作环境过热；
4．控制器内部连线松动
处理方法
1．排除接线等外部问题；
2．加电抗器或输出滤波器；
3．检查风道与风扇是否正常；
4．请与代理商或厂家联系；
E02加速过电流
故障原因
1．主回路输出接地或短路；
2．电机是否进行了参数调谐；
3．负载太大；
4．编码器信号不正确；
5．UPS运行反馈信号是否正常
E03减速过电流
故障原因
1．主回路输出接地或短路；
2．电机是否进行了参数调谐；
3．负载太大；
4．减速曲线太陡；
5．编码器信号不正确
E04恒速过电流
故障原因
1．主回路输出接地或短路；
2．电机是否进行了参数调谐；
3．负载太大；
4．旋转编码器干扰大
02-04处理方法
1．检查变频器输出侧，运行接触器是否正常；
2．检查动力线是否有表层破损，是否有对地短路的可能性。连线是否牢靠；3．检查电机侧接线端是否有铜丝搭地；
4．检查电机内部是否短路或搭地；
5．检查封星接触器是否造成变频器输出短路；
6．检查电机参数是否与铭牌相符；
7．重新进行电机参数自学习；
8．检查抱闸报故障前是否持续张开；
9．检查是否有机械上的卡死；
10．检查平衡系数是否正确；
11．检查编码器相关接线是否正确可靠。异步电机可尝试开环运行，比较电流，以判断编码器是否工作正常；
12．检查编码器每转脉冲数设定是否正确；
13．检查编码器信号是否受干扰；检查编码器走线是否独立穿管，走线距离是否过长；屏蔽层是否单端接地；
14．检查编码器安装是否可靠，旋转轴是否与电机轴连接牢靠，高速运行中是否平稳；15．检查在非UPS运行的状态下，是否UPS反馈是否有效了；（E02）
16．检查加、减速度是否过大；（E02、E03）
E05加速过电压
故障原因
1．输入电压过高；
2．电梯倒拉严重；
3．制动电阻选择偏大，或制动单元异常；
4．加速曲线太陡；
E06减速过电压
故障原因
1．输入电压过高；
2．制动电阻选择偏大，或制动单元异常；
3．减速曲线太陡；
E07恒速过电压
故障原因
1．输入电压过高；
2．制动电阻选择偏大，或制动单元异常；
05－07处理方法
1．调整输入电压；观察母线电压是否正常，运行中是否上升太快；
2．检查平衡系数；
3．选择合适制动电阻；参照第三章制动电阻推荐参数表观察是否阻值过大；
4．检查制动电阻接线是否有破损，是否有搭地现象，接线是否牢靠；
E09欠电压故障
故障原因
1．输入电源瞬间停电；
2．输入电压过过低；
3．驱动控制板异常；
处理方法
1．排除外部电源问题；检查是否有运行中电源断开的情况；
2．检查所有电源输入线接线桩头是否连接牢靠；
3．请与代理商或厂家联系；
E10系统过载
故障原因
1．抱闸回路异常；
2．负载过大；
3．编码器反馈信号是否正常；
4．电机参数是否正确；
5．检查电机动力线；
处理方法
1．检查抱闸回路，供电电源；
2．减小负载；
3．检查编码器反馈信号及设定是否正确，同步电机编码器初始角度是否正确；4．检查电机相关参数，并调谐；
5．检查电机相关动力线；（参见E02处理方法）
E11电机过载
故障原因
1．FC-02设定不当；
2．抱闸回路异常；
3．负载过大；
1．调整参数，可保持FC-02为默认值；
2．参见ERR10；
E12输入侧缺相
故障原因
1．输入电源不对称；
2．驱动控制板异常
处理方法
1．检查输入侧三项电源是否平衡，电源电压是否正常，调整输入电源；2．请与代理商或厂家联系；
E13输出侧缺相
故障原因
1．主回路输出接线松动；
2．电机损坏；
处理方法
1．检查连线；
2．检查输出侧接触器是否正常；
3．排除电机故障；
E14模块过热
故障原因
1．环境温度过高；
2．风扇损坏；
3．风道堵塞；
处理方法
1．降低环境温度；
2．清理风道；
3．更换风扇；
4．检查变频器的安装空间距离是否符合第三章要求；
E16编码器故障
故障原因
1．启动位置故障：
2．力矩偏差过大故障：
3．速度偏差过大报警，反馈速度大于电机额定速度的25%
处理方法
1．检查编码器回路
E17编码器信号校验异常
故障原因
1对于1387编码器，对编码器信号进行校验，信号异常
处理方法
1．检查编码器是否正常；
2．检查编码器接线是否可靠正常；
3．检查pg卡连线是否正确；
4．控制柜和主机接地是否良好；
E18电流检测故障
故障原因
1驱动控制板异常
处理方法
请与代理商或厂家联系
E19电机调谐故障
故障原因
1．电机无法正常运转；
2．参数调谐超时；
3．同步机旋转编码器异常；
处理方法
1．正确输入电机参数；
2．检查电机引线，及输出侧接触器是否缺相；
3．检查旋转编码器接线，确认每转脉冲数设置正确；
4．不带载调谐的时候，检查抱闸是否张开；
5．同步机带载调谐时是否没有完成调谐即松开了检修运行按钮；
E20旋转编码器故障
故障原因
1．旋转编码器型号是否匹配；
2．旋转编码器连线错误；
3．低速时电流持续很大；
处理方法
1．同步机F1-00是否设定正确；
2．检查编码器接线；
3．UVW类型编码器，在电机调谐和停机状态下报ERR20，请使用万用表检查PG卡提供的编码器电源是否正常。测量U+（红表笔）与U-（黑表笔）的电压差，V+（红表笔）与V-（黑表笔）的电压差，W+（红表笔）与W-（黑表笔）的电压差。确定编码器是否正常；4．检查运行中是否有机械上的卡死；
5．检查运行中抱闸是否已打开；
E22平层信号异常
故障原因
1平层、门区信号粘连或者断开
处理方法
1．请检查平层、门区感应器是否工作正常；
2．检查平层插板安装的垂直度与深度；
3．检查主控制板输入点；
E23对地短路故障
故障原因
1输出对地短路
处理方法
1检查动力线或者与厂家联系
E25存储数据异常
故障原因
1主控制板存储数据异常
处理方法
1请与代理商或厂家联系；
E29同步机封星接触器反馈异常
故障原因
1同步机自锁接触器反馈异常
处理方法
1．检查接触器反馈触点与主控板参数设定是否一致(常开，常闭）；
2．检查主控板输出端指示灯与接触器动作是否一致；
3．检查接触器动作后，相对应的反馈触点是否动作，主控板对应反馈输入点动作是否正确；4．检查封星接触器与主控板输出特性是否一致；
5．检查封星接触器线圈电路；
E30电梯位置异常
故障原因
1．电梯自动运行时，旋转编码器反馈的位置有偏差；
2．电梯自动运行时，平层信号断开或粘连；
3．钢丝打滑或电机堵转；
处理方法
1．检查平层感应器是否在非平层区域是否会误动作；
2．检查平层信号线连接是否可靠，是否有可能搭地，或者与其他信号短接；
3．确认旋转编码器使用是否正确；走线是否独立穿管；屏蔽层是否单端接地；
4．检查编码器安装是否到位；
E31 DPRAM异常
故障原因
DPRAM读写出现异常
处理方法
请与代理商或厂家联系，更换控制板
E32 CPU异常
故障原因
CPU工作异常
处理方法
1．检查主控板短接片J9、J10短接片是否只有J9右边两个针脚短接；
2．请与代理商或厂家联系，更换控制板；
E33电梯速度异常
故障原因
1．电梯实际运行速度超过电梯最大运行速度的1.15倍；
2．低速运行时速度超过设定的1.2倍；
3．电梯自动运行时，检修开关动作；
处理方法
1．确认旋转编码器使用是否正确；
2．检查电机铭牌参数设定；
3．重新进行电机调谐；
4．检查检修开关及信号线；
E34逻辑故障
故障原因
1锁梯
处理方法
1解梯
E35井道自学习数据异常
故障原因
1．启动时不在最底层；
2．连续运行超过45秒无平层信号输入；
3．楼层间隔太小；
4．测量过程的最大层站数与设定值不一致；
5．楼层脉冲记录异常；
6．电梯自学习时系统不是检修状态；
处理方法
运行接触器未吸和既报35号故障检查：
1．下一极强迫减速是否有效；
2．当前楼层F4-01是否为1；
3．检修开关是否能在检修状态并够检修运行；
4．F0-00是否为1；
运行接触器刚吸和即报35故障：
检查检修开关是否在检修状态，如果不是检修状态立刻报35故障；（老版本）遇到第一个平层位置时报35故障：
1．f4-03上行时是否增加，下行减小，如果不是，请调换主控板PGA、PGB；2．平层感应器常开常闭设定错误；
3．平层感应器信号有闪动，请检查插板是否安装到位；
运行过程中报35故障：
三菱-菱云系列电梯的故障代码 三菱电梯故障代码表（F板为例）： 02: 运行中门锁脱开（急停） 03: 错位（超过45CM），撞到上限位开关时修正，即层楼置为最高层 04: 错位（超过45CM），撞到下限位开关时修正，即层楼置为最底层05: 电梯到站无法开门 06: 关门关不上，蜂鸣器响 08: 通讯中断 09: 变频器出错，急停，变频器故障对应变频器故障代码表处理 10: 错位（超过45CM），撞到上终端减速开关时修正 11: 错位（超过45CM），撞到下终端减速开关时修正 12: 错位（超过45CM），撞到上终端减速开关时修正 13: 错位（超过45CM），撞到下终端减速开关时修正 15:变频器未输出运行信号到SM-01的JP2.10（X19） 16:变频器运行信号在上抱闸前无 17: 参数错误 18: 写层时层楼不符 20:平层开关动作不正确 22: 电梯反向溜车 23: 电梯超速急停 24: 电梯失速急停 31: 电梯溜车急停 32: 安全回路断开急停 33: 电机电源接触器保护，停止启动
34: 抱闸接触器保护，停止启动 35: 抱闸接触器保护，停止启动 36: 电机电源接触器保护，停止启动 37: 轿门锁继电器保护，停止启动接触器损坏，不能正常吸合 38:抱闸开关故障 39:安全回路的触点保护 44:门区开关动作不正确 45:开门再平层继电器触点保护 49:在开门到位的状态下厅门锁与轿门锁不一致 50:厅门锁与厅门锁继电器检测不一致 51:门连续受阻超过3次 52:开门再平层超过10秒仍不平 53:控制调速器进线接触器信号与调速器进线接触器触点检测不一致要P1板的，应该还有好多没发出来吧，3FF代码是编码器故障 001 正常运行停止 042 下端站 KSE 偏低 083 无 24 电源 619 速度参考值警告 002 MC （微处理机）异常 043 下端站 KSE 偏高 084 DMS 损坏 620 电机控制超时 003 停止时无 KSE 044 KSE 的距离较高 085 LM 通讯中断 621 UART 接受失败 004 非法移动 045 无顶层 086 RUET 故障 622 消息源故障 005 停止时 SH 吸合 046 顶层错误 087 RTSC 故障 623 消息长度错误 006 停止时 SB 吸合 047 再平层错误 088 编码器故障 624 接受状态错误 007 SH 故障 048 ? 089 运行时间过长 625 发送状态错误 008 SB 故障 049 OTP/ 层楼错误 090 停止反转故障 626 EPROM 检验失败 009 KB 故障 050 软件错误 091 SMBP 故障 627 RAM 故障 010 FC 故障 051 零参数 092 IVXVF--HW 故障 628 电池故障
以下几点是针对LCE控制系统的0091、0101、0001、0083、0036、0003等故障的基本处理方法，通过技术支持分析，许多现场故障是由信号干扰或钢带不垂直、门锁触点没调整到位造成的，现发给大家以便参考 如出现上述故障请先根据以下方法自行处理： 1、调整钢带垂直度，前后左右与读码器（bar）刻度线对齐，左右偏差控制在1MM 以内； 2、检查用户总地线、电梯配电厢总地线是否可靠； 3、控制柜内动力线屏蔽线接地，电源进线接地线是否可靠，铜条上8条接地线有无漏接； 4、变频器接地线，制动电阻接地线是否可靠； 5、主板的12颗固定螺栓是否都已紧固； 6、轿顶检修厢内铜条接地是否可靠或漏接； 7、读码器电缆应是屏蔽线，并且屏蔽线在检修盒内要接地，电缆不能与轿厢照明、风扇电源、门机电源电缆绑扎在一起； 8、把随行电缆多余的电线一端(控制柜则)接地； 9、把门机变频器的外接地固定处的油漆刮掉，然后紧固； 10、随行电缆内轿厢照明电源（AC220V）可能会对弱电信号造成干扰，条件许可的可以把轿厢照明电源关掉，把轿厢照明电压监控参数修改为1-77-0，然后试运行观察；或把轿厢照明电源进线改接到变压器的AC220V的输出端试运行观察； 11、把读码器的A、B通道信号线换成屏蔽线：轿顶板插件XB46/7—XT1/6—XC11/6和XB46/6—XT1/5—XC11/5两条信号线跟随行电缆中超载信号线（轿顶板插件XT11/1-4与控制柜驱动板中左上角插件XW/1-3的两根屏蔽线）相互调换； 12、可以考虑去除轿内COB/CEB或FCB上的终端电阻测试；
13、检查相序继电器；（0021） 14、检查门锁主触点与弹簧触点的压缩行程（控制在3-4MM）； 15、检查辅助触头；（平层时有0001故障） 16、以上方法处理后仍不能解决，再根据故障现象更换相关的LCECCBS、LCEDRV、LCECPU等电子板。 17、检查主接触器（0036） 18、检查开门到位（0077） 19、检查抱闸开闸及其电源接线、制动电阻（0101） 20、检查77N磁钢位置（0148、0154） 21、检查77U磁钢位置（0149、0154） 22、检查应急蓄电池（0169） 23、检查XM12、24V电源（0213） 24、检查楼层扩展板（1201~12NN） 25、检查轿厢功能板（1301~13NN） 26、检查井道信息板（1401~14NN） 以上方法处理后仍不能解决，再根据故障现象更换相关的读码器、LCECCBS、LCEDRV、LCECPU等电子板。 消防联动：需要一组常开无缘的信号。单梯串接FR1~1或FR1~2，并联梯需要两台都接同一个线号。
KONE通力电梯故障代码2010年07月11日 故障代码描写可能的起因缺点元件电梯状态恢复实验 Fault code Description Possible reason Detection Operation Recovery Testing 0001 DTS监测时间超时. 软件定义确实定时间过后轿厢的位相信息没有改变,门区磁开关30没有变化. 在断定的时间过后30和B30的开关没动作. 时间过后电梯回立刻停止. 关电恢复这个故障. 慢车往下开过了77U以后泊车,在LCECCB板上拔下61U/N,30,B30,然后转正常,直到故障出现. 0001 DTS监测时间超时. (Resolve 20电梯) 0003 超速For:V2 LCEDRV 0004 连续三次同步运行失败连续3次同步运行均无法正确接受77:U/N,61U/N,30信号. 3次失败后停在端站. 关电 0007 门区开关30或B30卡死. 门区信号持续有效. 启动一段时间后,没有检测到30/B30信号的降落缘运行至目的楼层,不开门,不走车关电或打检修短接LCECCB上的30(B30)信号--XB21(XB24)的最低插脚 0012 液压梯 0013 液压梯 0014 连续运行二次,监察门区电路继电器553没有吸合.后面会跟着出现0076故障代码. 553继电器回路没接通. 553继电器没有接通ADO/ACL回路. 运行至目的楼层,退出服务关电或转检修. 0015 连续运行二次,门区监测回路有不准确的动作, 后面会随着呈现0082故障代码. 电梯在楼层位置时443:1 或443:2 或486没有动作以接通AADO/ACL回路. 连续运行二次中, 443:1, 443:2 ,486中至少有一个动作不正确. 运行至目的楼层,退出服务关电或转检修. 0019 液压梯 0021 安全回路断开(另外有子故障代码可供参考) 安全回路输入1无电压 电梯在检修状态在ADO板的XC1/5没有电压电梯急停接通安全回路断开安全回路
三菱电梯GPS故障电梯维修实例 电梯故障案例分析01 故障现象： 某医院两台三菱GPS-I 群控电梯，当有外召唤时，群控中的一台电梯响应该召唤后，该外召唤并不消号，只有等另外一台电梯也响应该外召唤后，才消号。也就是说，对于任何一个外召唤，两台群控电梯要各响应一次。 处理过程： 1．对电梯软件中的楼层设定、单梯/ 群控设定进行检查，未发现问题； 2．检查外召唤接线，接线正确。 3．断开群控控制柜电源，再断开其中一台电梯的主电源，则另一台电梯运行正常。4．只断开群控控制屏电源，则对于任何一个外召，两台电梯都要进行一次响应。 5．通过上述检测可以断定，两台电梯独立运行是正常的，问题应该出在群控部分或群控与各单梯的通信上； 6．对群控电脑板进行检测（或更换），未发现问题； 7．对光纤电缆检查时发现，两根光纤长出的部分被分别捆绑在控制柜的框架上，弯曲部分弧度过小。更换两根光纤通信电缆，电梯恢复正常。 本案例启发： 本案例中两台电梯公用一套外召唤信号，即外召唤信号是一套按钮两套显示的形式。外召唤信号是分别进入两台电梯的P1 主电脑板后，再通过光纤电缆与群控制电脑板进行通信的。当通信出现故障时，两台电梯实际上处于单独运行状态。又因为两台电梯公用一套外召唤按钮，因此乘客感觉对每一个外召唤信号，两台电梯都要分别进行一次响应。 本案例说明，对光纤电缆要正确使用。 电梯故障案例分析02 故障现象： 某大厦三菱GPS-I 电梯，所有外召唤按钮无效，并且所有厅门无楼层显示。 处理过程：
1．首先检查电梯当前的运行状态，因为如果电梯处于专用状态，则所有外召唤及厅门楼层显示都无效。经检查发现电梯当前处于自动运行状态。 2．查阅电梯P1 电脑板的故障代码，故障代码显示“EC ”，即“到厅门串行传输错误”；3．对P1 板进行检测（或更换），未发现问题； 4．逐层对外召唤按钮进行检测，发现所有的外召唤按钮都没有直流电源输出。进一步检查发现，5 楼的外召唤按钮电源故障。更换5 楼外召唤后，故障仍然没有排除。 5．检查机房控制柜外召唤的保险丝，发现该保险丝已经烧断，更换后，电梯恢复正常运行。本案例启示： 虽然GPS-I 电梯采用数据总线形式的串行通信方式，原则上如果一个楼层的按钮出现串行通信故障，不会影响到其它楼层按钮的正常响应。但是，如果是一个楼层的外召唤按钮的电源故障，尤其是整流稳压电源的交流侧发生短路故障，则会导致所有外召唤按钮无法正常工作。 电梯故障案例分析03 故障现象： 某大厦三菱GPS-I 电梯，检修运行及自动运行时电梯都无法启动，并且#89 安全指示灯熄灭。 处理过程： 1．检查电梯故障代码，故障代码为“E5 ”，即“过电流”； 2．断开电梯主回路电源，断开逆变器到交流电机的连线，检测逆变主回路的大功率驱动模块（IGBT ），未发现问题；恢复逆变器到交流电机的连线； 3．对驱动电子板进行检测（或更换），未发现问题； 4．对检测电流的交流互感器进行检查，发现其中一个互感器接线插头有短路现象，重新处理后，电梯恢复正常运行。 本案例启示： 代码为电梯故障处理带来很大方便，尤其是指示非常明确的代码，如本案例中的“过电流”指示。 电梯故障案例分析04
10 主微机故障 11 副微机故障 12 运行接触器短接故障 14 安全继电器短接故障 15 安全回路断开故障 16 软件WDT动作 17 连续3次开门锁死 20 抱闸制动器短接故障 21 抱闸制动器断开故障 22 运行速度偏差故障 23 40D继电器故障 25 40G继电器故障 26 程序和数故障 27 重复故障 30 旋转编码器断线故障32 空转保护 34 厅门锁短接故障 35 轿门锁短接故障 37 反转故障 38 运行接触器断开故障 41 低速运行超速 42 50B继电器断开故障50 高速运行超速
51 起动速度异常 54 微动平层逆转超距离 55 强迫减速开关故障 56 微动平层超速故障 57 微动平层运行超距离 58 速度低故障 60 层高测定出错 61 运行中DC48V断电 62 电梯层楼位置出错 64 端站减速曲线异常 70 变频器预报警 71 变频门机故障 73 门区运行故障 75 SCLB板通讯故障 77 自救运行过多 78 SLCC板通讯故障 80 运行中厅门锁断开检出 81 检修状态异常 82 微动平层超时故障 85 微动平层感应器故障 86 电梯开门超时故障 87 电梯关门超时故障
88 运行中轿门锁断开检出 89 变频微机设置为键盘控制模式 90 群控/并联通讯异常 91 电源瞬时停电检出 92 停电自救运行 93 电梯自救运行 94 称重传感器故障 变频器故障代码表 E101 加速运行过电流硬件过流：大于额定电流2.5倍 软件过流：大于额定电流2.4倍 误差±5% E102 减速运行过电流 E103 恒速运行过电流 E104 加速运行过电压软件：母线：厂家参数0~999V可调，出厂值760V 硬件母线滞环，范围780V~820V 误差±5% 直流母线电压检测误差±3% E105 减速运行过电压 E106 恒速运行过电压 E107 控制电源过电压软件：厂家参数:120.0~130.0% ,出厂值130% 注：控制电源电压检测误差：±5% E108 输入侧缺相输入缺相，相应检测信号为脉冲序列 E109 输出侧缺相输出缺相在运行时检测，输出电流大于33.3%额定时才检测
永大日立电梯故障代码（完整版） 10 50B ON 故障 11 10T ON 故障 12 15B ON 故障 13 SDC 运转异常 14 从 MICON 死机 15 SDA 死机 16 主从并列通信异常 17 SDA、SDC 串列通信异常 18 50BC 故障或 E STOP 切入 19 99G 故障 20 双重入力 BUFFER 异常 21 过电流检出（IPM FAULT） 22 过电压检出 23 SDC 保守开关异常 24 从 MICON DRAM ERROR 25 从 MICON EEPROM ERROR 26 DSP CHEECK S UM ERROR 27 多发故障检出 28 P15V 电压异常 29 主 MICON DRAM ERROR 30 主 MICON EEPROM ERROR 31 DSP DRAM ERROR 32 抑制回路异常检出 33 BDCC 电压异常 34 不足电压检出 35 40D 40G ON 故障 36 SDC 操作模式错误 37 逆运转检出 38 DSP 当机检出 39 100R ON/OFF 故障 40 ROTARY ENCODER 故障 41 低速 OVER SPEED 42 50B OFF 故障 43 SPD 回路故障 44 SDCLAN 的48V电源异常 OPBLAN -I24B 或 I48A 故障 SDCLAN 与OPBLAN 通讯异常 45 BKSW 动作 CHECK 46 OPEN LOCK 连续三次 47 负荷检出回路异常 48 49 50 高速 OVER SPEED 51 速度偏差检知 52 10T OFF 故障 53 15B OFF 故障 54 RE 故障（U，V，W 相角度异常） 55 HCT OFF SET 偏差过大 56 57 MG。B 两段式电源回路异常 58 DLAN 当机 59 楼高大于 9 米，无诱导板检出 60 阶高 TABLE SUM ERROR 61 62 同期位置异常 63 SDS ON 故障 64 SDS 速度异常检出 65 运行中 40D 异常 OFF 66 运行中 40G异常 OFF 67 平层关门时 40D 或 40G未 ON 68 SDA 当机八次检出 69 SDA RAM ERROR 70 共享 RAM ERROR 71 主 MICON 当机检出 72 主 MICON 当机八次检出 73 FML POSI OPEN 故障 74 救出运转多发 75 POWER MODULE 过热 76 微速运转时间异常 77 门机马达过热 78 门机异常 79 80 81 光电 POSI OPEN 故障 82 光电 POSI 短路故障 83 84 OLS ON 故障 85 CLS ON 故障 86 开门动作不正常检知 87 关门动作不正常检知 88 停电检知 89 90 91 DZ POSI开路故障 92 DZ POSI短路故障 93 94 95 最终故障目的阶 96 最终故障电梯位置 97 电梯故障最终速度 98 救出运转总回数 99 最终之主 TCD
通力电梯资料-通力错误码News代码 通力电梯资料-通力错误码News代码 通力电梯资料-通力错误码News代码故障名称原因状态操作 0001驱动时间长位置信号30/B30经过一段运行时间后没有变化立即停止关电0004连续三次同步运行失败连续三次同步运行系统均无法正确接收减速平层信号三次失败后停在端站关电 0007门区开关308030卡死启动一段时间后没有检测到30/B30信号的下降缘，门区开关30/B30 一直有效运行至目的楼 层，门开不走车关电或打检修 0008 NVRAM损坏或容量不够送电时检测NVRAM的容量不够更换NVRAM 0014门区检查电路没有释放486.443 ; 1.443 : 2任一个连续2次没有经过（ACO/ACL ）运行至目的楼层，脱 离服务关电 0015门区检查电路没有吸合486.443 ; 1.443 : 2任一个连续2次没有经过（ACO/ACL ）运行至目的楼层，脱 离服务关电 0021安全回路不通安全回路输入1无电压立即停止安全回路接通 0022厅门锁不通安全回路输入3无电压立即停止厅门锁接通 0023轿门锁不通安全回路输入2无电压立即停止轿门锁接通 0025启动系统故障电梯停止时主接触器没有释放不启动主接触器排故障 0026驱动系统故障驱动系统检测到故障（v3FCK灯不亮）不启动关电或打检修 0039短路77按扭卡死LCEBOPL板上的短路77按扭卡死不启动直至该按扭松开 0042轿厢照明监视轿厢照明没电运行至目的楼层，脱离服务直至该信号消失 0044关门障碍尝试多次关门但门锁不通5次失败后，门开不走关电或打检修
0048反向开门装置持续有效反向开门信号持续超过一分钟保持开门直至信号消失关电 0051启动无效5次启动不成功，可能比如厅门没关好开门然后再试五次自动恢复 0052上下同步开关同时有效77U和77N同时有效立即停止，只有RDF能开动在端站自动恢复 0058准备运行超时有运行要求但电梯没启动超过100秒立即停止，十秒后尝试运行关电或打检修 0060 V3F16的加速信号丢失没有收到驱动系统的加速信号运行至端站关电或打检修0071门区信号丢失经过数层61U/N时找不到30/B30信号的上升沿运行至目的楼层，不开门关电或打检修 0072 61U信号卡死61U信号在离开门区一段时间后仍不释放运行至目的楼层，然后开至最低楼层，如仍然卡死，则脱 离服务关电或打检修 0073 61N信号卡死经过数层门区时，找不到61N信号的上升沿同上关电或打检修 0074 61N信号卡死61N信号在离开门区一段时间后仍不释放同上关电或打检修 0075 61U信号卡死经过数层门区时，找不到61U信号的上升沿同上关电或打检修 0076门区监视第一次不释放486.443 : 1.443 : 2任一运行时没有释放（ADO/ACL（允许）运行至目的楼层15 秒后自动恢复 0077开门限位故障（一直无效）开门但收不到开门信号 0078轿内按扭卡死任意轿内按扭卡死超过60秒取消该扭服务，直至……..按扭恢复正常 0079外呼按扭卡死任意外呼按扭卡死超过60秒取消该扭服务，直至……..按扭恢复正常 0082门区监视第一次不吸合486.443 : 1.443 : 2任一运行时没有吸合（ADO/ACIL（允许）运行至目的楼层15 秒后自动恢复
三菱电梯GPS--3 维修资料 三菱GPS — 3 电梯在机房P1 电子板上有两个开关MON1 和MON0 ，只要旋转这两个开关到不同位置，通过显示出来的字母，在对照相应的中文说明，就可以弄清楚电梯的故障部位和发生故障的时间和次数了。 1 ．转到0 的位置，再将MON0 开关旋转到0 位置，显示结果如下： 显示结果----E0 没有故障 ------E1 速度异常过低时检出《SW-TGBL 》 ------E2 速度过大是检出《SW-TGBH 》 ------E3 逆转是检出《SW-TGBR 》 ------E4AST 异常时检出《SW-AST 》 ------E5 逆变器过电流时检出《SS-LOCFO 》 ------E6 整流器过电流检出《SS-COVH 》 ------E7 整流器电压不足时检出《SS-LVLT 》 ------E8LB 线圈故障断电时检出《SW-CFLB 》 ------E95 线圈故障断电时检出《SW-CFU 》 ------EA 迫力接点ON/OFF 故障时检出《SW-CFBK 》 ------EB 轿箱直接信号传输异常《ST-S TS CE 》 ------EC 厅外和指令直接信号传输异常《ST-S TS HE 》 ------ED 系统异常《ST-SYER 》 ------EE 驱动在不能启动《SD-DNRS 》 ------EF 控制在不能启动《SW-NRS 》 一，将MON1 不变，把MON0 旋转到 1 位置。显示轿箱与平衡驼的位置，平衡是为0 — 0 之间，显示1 等于256MM ，那么显示 2 等于512MM 。 二，将MON1 不变，把MON0 旋转到 2 位置。数据输入《安装时间用，和SW1 同时使用》 三，将MON1 不变，把MON0 旋转到 3 位置。《显示楼层》 四，将MON1 不变，把MON0 旋转到 4 位置。《显示楼层》 五，将MON1 不变，把MON0 旋转到 5 位置。《称重数据输入，保养时使用》 六，将MON1 不变，把MON0 旋转到 6 位置。手动优先模式 七，将MON1 不变，把MON0 旋转到7 位置。《显示楼层》 八，将MON1 不变，把MON0 旋转到8 位置。《显示楼层》 九，将MON1 不变，把MON0 旋转到9 位置。《显示楼层》 十，将MON1 不变，把MON0 旋转到 A 位置。DLD 智能门楼层显示 十一，将MON1 不变，把MON0 旋转到 B 位置。迫力力矩确认 十二，将MON1 不变，把MON0 旋转到 C 位置。称重值百分比检查 十三，将MON1 不变，把MON0 旋转到 D 位置。称重值表示 十四，将MON1 不变，把MON0 旋转到 E 位置。TS D 偏差数据检查 十五，将MON1 不变，把MON0 旋转到 F 位置。TS D 动作点检查。 2 ．将MON1 旋转到1 位置，将MON0 旋转到0 位置时的显示结果如下： 显示结果：一--E00 没有异常 -----E01 温度异常《SW-THMFT 》 -----E02 紧急停止运行记录一次《SW-EST1 》
代码故障名称原因状态操作0001 驱动时间长位置信号30/B30 经过一段运行时 间后没有变化 立即停止关电 0004 连续三次同步 运行失败连续三次同步运行系统均无法正确 接收减速平层信号 三次失败后停在端站关电 0007 门区开关 308030 卡死启动一段时间后没有检测到 30/B30 信号的下降缘，门区开关 30/B30 一直有效 运行至目的楼层，门开不 走车 关电或打 检修 0008 NVRAM 损 坏或容量不够送电时检测NVRAM 的容量不够更换 NVRAM 0014 门区检查电路 没有释放486.443 ；1.443 ：2 任一个连 续 2 次没有经过（ACO/ACL ） 运行至目的楼层，脱离服 务 关电 0015 门区检查电路 没有吸合486.443 ；1.443 ：2 任一个连 续 2 次没有经过（ACO/ACL ） 运行至目的楼层，脱离服 务 关电 0021 安全回路不通安全回路输入1 无电压立即停止安全回路 接通0022 厅门锁不通安全回路输入3 无电压立即停止厅门锁接 通 0023 轿门锁不通安全回路输入2 无电压立即停止轿门锁接 通 0025 启动系统故障电梯停止时主接触器没有释放不启动主接触器 排故障 0026 驱动系统故障驱动系统检测到故障（v3FCK 灯 不亮）不启动关电或打 检修 0039 短路77 按 扭卡死LCEBOPU 板上的短路77 按扭卡 死 不启动直至该按 扭松开 0042 轿厢照明监视轿厢照明没电运行至目的楼层，脱离服 务直至该信号消失 0044 关门障碍尝试多次关门但门锁不通 5 次失败后，门开不走关电或打 检修0048 反向开门装置 持续有效 反向开门信号持续超过一分钟保持开门直至信号消失关电 0051 启动无效 5 次启动不成功，可能比如厅门没 关好 开门然后再试五次自动恢复 0052 上下同步开关 同时有效77U 和77N 同时有效立即停止，只有RDF 能 开动 在端站自 动恢复 0058 准备运行超时有运行要求但电梯没启动超过100 秒立即停止，十秒后尝试运 行 关电或打 检修 0060 V3F16 的加 速信号丢失没有收到驱动系统的加速信号运行至端站关电或打 检修 0071 门区信号丢失经过数层61U/N 时找不到30/B30 运行至目的楼层，不开门关电或打
2 ．将MON1 旋转到1 位置，将MON0 旋转到0 位置时的显示结果如下： 显示结果：一--E00 没有异常 -----E01 温度异常《SW-THMFT 》 -----E02 紧急停止运行记录一次《SW-EST1 》 -----E03CC-WDT3 次检出《SS-SLCWC4 》 -----E04SLC-WDT4 次检出《SS-SLCWC4 》 -------E05 过电流检出《SW-SOCR 》 ------E06 再生电阻负载过大《SW-SOLR 》 ------E0741DG 门锁电路异常《SW-E41 》 ------E08 终端限位开关异常〈SW — TSCK 〉 ------E09PAD 异常检出〈SW-PAD 〉 ------E0A 称重数值异常检出〈SW-WGER 〉 ------E0B 停止中PAD 异常检出〈SW-PAE 〉 ------E0C 充电异常〈SW-CHRGD 〉 ------E0D 在平层时异常检出〈SW-PRLE 〉 二．将MON1 旋转到1 位置，将MON0 旋转到1 位置时的显示结果如下：显示结果：-----E10 没有异常 -----E11 复位后重试不能〈SW-RSRTC 〉 -----E12 士力驼16 次异常检出〈ST-SELD 〉 -----E13 直接传输CPU 传送异常〈ST-STER 〉 -----E14 电容器异常检出〈ST-CAPC 〉 -----E15 手动按钮异常〈ST — HDOK 〉 ----E16 模式与测速数据偏差异常《SD-OVJP 》 ----E17LB 线圈连续4 次异常断电检出《ST-DFLR 》 ----E185 线圈连续4 次异常断电检出《ST-DF5 》 ----E19 迫力连接回路连接4 次异常检出《ST-BFDK 》 ----E1A 整流器电压连续8 次电压不足检出《ST-DFLV 》 ----E1BRL 异常时检出《ST-CFRL 》 ----E1CTSD 动作时异常检出《SW-TSLDE 》 -----E1DESP 动作时异常检出《SW-ESPE 》 三．将MON1 旋转到1 位置，将MON0 旋转到2 位置时的显示结果如下：显示结果：----E20 没有异常 ----E2189 回路异常检出《SW-E89 》 ----E22 紧急停止运行记录2 次《SW-EST2 》 ----E23 系统异常《ST-SYER 》 ----E24 回复后在尝试检出《ST-RSRQH 》 ----E25 集极驱动板异常《SS-GDFH 》 ----E26 DC-CT 异常《SD-CTER 》 ----E27 油压迫力压力过低时检出《SW-OPFER 》 ----E28 油压迫力油温，油量异常检出《SW — OTLER 》 ----E29 温度异常《SW-THMME 》
GPS-III故障代码 三菱GPS--3电梯故障查询表 三菱GPS-3电梯在机房P1电子板上有两个开关MON1和MON0，只要旋转这两个开关到不同位置，通过显示出来的字母，在对照相应的中文说明，就可以弄清楚电梯的故障部位和发生故障的时间和次数了。 1．转到0的位置，再将MON0开关旋转到0位置，显示结果如下： 显示结果----E0没有故障 ------E1速度异常过低时检出《SW-TGBL》 ------E2速度过大是检出《SW-TGBH》 ------E3逆转是检出《SW-TGBR》 ------E4AST异常时检出《SW-AST》 ------E5逆变器过电流时检出《SS-LOCFO》 ------E6整流器过电流检出《SS-COVH》 ------E7整流器电压不足时检出《SS-LVLT》 1
------E8LB线圈故障断电时检出《SW-CFLB》 ------E95线圈故障断电时检出《SW-CFU》 ------EA迫力接点ON/OFF故障时检出《SW-CFBK》 ------EB轿箱直接信号传输异常《ST-STSCE》 ------EC厅外和指令直接信号传输异常《ST-STSHE》 ------ED系统异常《ST-SYER》 ------EE驱动在不能启动《SD-DNRS》 ------EF控制在不能启动《SW-NRS》 一，将MON1不变，把MON0旋转到1位置。显示轿箱与平衡驼的位置，平衡是为0-0之间，显示1等于256MM，那么显示2等于512MM。 二，将MON1不变，把MON0旋转到2位置。数据输入《安装时间用，和SW1同时使用》 三，将MON1不变，把MON0旋转到3位置。《显示楼层》四，将MON1不变，把MON0旋转到4位置。《显示楼层》 2
通力3000无机房电梯LCE指示灯解释 指示灯-- 亮灭注解 Emergency alam（红色）--有警报--没有警报--按选择/输入按钮重置 Lift in fault（红色）--有故障，电梯不能启动--电梯正常-- Cpu running（黄色）--Cpu 正在运行--CPU不在运行--CPU运行时指示灯闪烁 Inspection（黄色）--42：DS位于检修位置--42：DS位于正常位置--42：DS在轿顶 Rescue drive（黄色）--RDF开关在RECALL运行方式运行--RDF在正常位置--开关在控制柜 Car communication OK（绿色）--LCECPU与LCECCB间信息交流正常，软件版本2.3以上--2.3以前版本应是灭的,2.3以后版本若灭,则信息交流有问题--检查接线 Shaft comm..ok(绿色)--LCECPU与楼层板间信息交流正常--LCECPU与楼层板间信息交流不正常--检查接线 +24V controller OK(绿色)--24V控制柜供电电源正常--24电源不正常--检查保险丝F4 +5VcontrollerOK9(绿色)--LCECPU5V电源正常--5V电源故障--如果24V指示灯亮,则更换LCECPU板 +24V Car &shaft OK(绿色)--24V轿厢,井道供电电源正常--24V电源故障--检查保险丝F5 Change bord(红色)--LCECPU板烧毁--LCECPU板正常--更换新板 左列------ 中间------ Speed>0.1m/s(黄色)--正在加速,速度大于0.1M/S--正在减速,速度小于0.1M/S-- Start pemit(黄色) --主继电器都激活(201:1,201:2,201:4)--主继电器都释放--如果灯不灭,可能有继电器阻塞(XD1/3 POS379) Main contactor(黄色) --LCECPU主继电器激活指令有效--指令无效-- Shaft door contact(黄色)--所有层门都已关好--层门未关好--XH2/3终端POS.379 Close door command(黄色)--关门命令有效--关门命令无效--从LCE到ADV Drive needed(黄色)--控制系统认为需要启动--不需要启动--呼梯,泊梯.自动平层等 V3F OK(绿色)--驱动系统可正常运行--驱动单元有故障-- Safety input(绿色)--到轿门触点前的安全回路正常--到轿门触点前的安全回路有问题--XC1/5 POS379 续上页------ Open door command(黄色)--开门命令有效--无命令--从LCE到ADV photocell (黄色)--光眼光束受挡--光束未受挡--XB29/2及XB31/2POS.379 Open button(黄色)--轿厢内开门按钮按下--未按下-- Close force limiter(黄色)--关门力限制器申请重开门--不需重开门--XB28/8及XB30/8POS806 右列------ Drive up(黄色)--向上运行指令已送往V3F25--无效-- 77:u(黄色)--轿厢在上部减速区--轿厢不在上部减速区--77:U断开 61:U(黄色)--轿厢在61:U区内--轿厢不在61:U区内--地坎以上5MM,以下145MM 30 (黄色)--轿厢在门区内--轿厢不在门区内--地坎以上150MM,以下150MM 61N(黄色)--轿厢在61:N区内--轿厢不在61:N区内--地坎以下5MM,以上145MM 77:N(黄色)--轿厢在下部减速区--轿厢不在下部减速区--77:N断开 77:S(黄色)--77:S开关断开或无此开关--轿厢不在上下端站--只在终端楼层间距短的时候 Drive down(黄色)--向下运行指令已送往V3F25--无效-- --以上仅供参考---- 通力3000故障代码表 代码--故障名称 0001--驱动时间过长 0004--连续3次同步运行失败 0007--门区信号30/B30卡死
三菱电梯GPS-3故障代码详细说明 ＭＯＮ１＝１ ＭＯＮ０＝０： ７ＳＥＧ１＝１：ＩＮＶ温度检测； ＝２：Ｅ－ＳＴＯＰ次 ＝３：ＣＣ－ＷＤＴ三次 ＝４：ＳＬＣＷＤＴ三次 ＝５：电机过电流 ＝６：制动器电阻过载 ＝７：接触器 故障 ＝８：终端减速开关故障 ＝９：平层开关故障 ＝Ａ：称量装置故障 ＝Ｂ：Ｅ１板故障 ＝Ｃ：ＵＨＳ／ＤＨＳ开关故障 ＝Ｄ：ＤＺ检测回路故障 ＝Ｅ＼Ｆ：无 ＭＯＮ０＝１： ７ＳＥＧ１＝１：远程复位检测； ＝２：选层器错误１６次 ＝３：串行故障 ＝４：电容器容量不足 ＝５：手动运行按钮故障 ＝６：速度图形跳转５次 ＝７：＃ＬＢ接触器动作失败５次 ＝８：＃５接触器动作失败５次 ＝９：＃ＢＫ１接触器动作失败５次 ＝Ａ：＃ＢＫ２接触器动作失败５次 ＝Ｂ：ＬＶＬＴ５次 ＝Ｃ：Ｅ１板故障 ＝Ｄ：风扇故障 ＝Ｅ＼Ｆ：风扇或Ｅ１板故障 ＭＯＮ０＝2： ７ＳＥＧ１＝１：#5 ＯＮ故障； ＝２：Ｅ－ＳＴＯＰ两次 ＝３：系统故障 ＝４：再复位请求 ＝５：ＰＣＢ基极驱动故障 ＝６：ＤＣ－ＣＴ故障
＝７：无 ＝８：浸水感应器故障 ＝９：反浸水动作结束 ＝Ａ：＃ＰＷＤ开关指令持续三分钟 ＝Ｂ：扶手开关保持 ＝Ｃ：制动器拖动运行结束 ＝Ｄ：制动器再动作故障 ＝Ｅ：无 ＝Ｆ：选层器故障运行１６次 ＭＯＮ０＝３： ７ＳＥＧ１＝１：ＭＥＬＤ过载； ＝２：异常低速 ＝３：异常高速 ＝４：反转定时 ＝５：反向运行 ＝６：反转定时器（ＣＷＴ） ＝７：反转定时器（ＣＷＴＢＳ标准） ＝８：逆变器过电压 ＝９：逆变器欠电压 ＝Ａ：ＣＣ－ＷＤＴ四次 ＝Ｂ：ＳＬＣ－ＷＤＴ４次 ＝Ｃ：逆变器过电流 ＝Ｄ：ＳＬＣＥ－ＳＴＯＰ ＝Ｅ：编码器故障（自动） ＝Ｆ：编码器故障（手动） ＭＯＮ０＝４： ７ＳＥＧ１＝１：两次Ｅ－ＳＴＯＰ； ＝２：ＩＮＶ欠电压 ＝３：Ｅ－ＳＴＯＰＦ／Ｆ复位 ＝４：＃ＬＢ线圈故障 ＝５：＃５线圈故障 ＝６：＃ＢＫ１线圈故障 ＝７：＃ＢＫ２线圈故障 ＝８：上电 ＝９：无 ＝Ａ：无 ＝Ｂ：逆变器充电失败 ＝Ｃ＼Ｄ＼Ｅ＼Ｆ：无 ＭＯＮ０＝５： ７ＳＥＧ１＝１：电气安全回路
通力电梯故障代码详解 代码故障名称原因状态操作 0001驱动时间长位置信号30/B30经过一段运行时间后没有变化立即停止关电 0004连续三次同步运行失败连续三次同步运行系统均无法正确接收减速平层信号三次失败后停在端站关电 0007门区开关308030卡死启动一段时间后没有检测到30/B30信号的下降缘，门区开关30/B30一直有效运行至目的楼层，门开不走车关电或打检修 0008NVRAM损坏或容量不够送电时检测NVRAM的容量不够更换NVRAM 0014门区检查电路没有释放；：2任一个连续2次没有经过（ACO/ACL）运行至目的楼层，脱离服务关电 0015门区检查电路没有吸合；：2任一个连续2次没有经过（ACO/ACL）运行至目的楼层，脱离服务关电 0021安全回路不通安全回路输入1无电压立即停止安全回路接通 0022厅门锁不通安全回路输入3无电压立即停止厅门锁接通 0023轿门锁不通安全回路输入2无电压立即停止轿门锁接通 0025启动系统故障电梯停止时主接触器没有释放不启动主接触器排故障 0026驱动系统故障驱动系统检测到故障（v3FCK灯不亮）不启动关电或打检修 0039短路77按扭卡死LCEBOPU板上的短路77按扭卡死不启动直至该按扭松开 0042轿厢照明监视轿厢照明没电运行至目的楼层，脱离服务直至该信号消失 0044关门障碍尝试多次关门但门锁不通5次失败后，门开不走关电或打检修 0048反向开门装置持续有效反向开门信号持续超过一分钟保持开门直至信号消失关电 0051启动无效5次启动不成功，可能比如厅门没关好开门然后再试五次自动恢复 0052上下同步开关同时有效77U和77N同时有效立即停止，只有RDF能开动在端站自动恢复 0058准备运行超时有运行要求但电梯没启动超过100秒立即停止，十秒后尝试运行关电或打检修 0060V3F16的加速信号丢失没有收到驱动系统的加速信号运行至端站关电或打检修
三菱电梯故障代码 三菱SPVF电梯指示灯状态 三菱spvf电梯是三菱多年前的产品，是第一代vvvf的经典之作，其可靠性，舒适感至今难有对手... 名称 指示容 pp 相序检查灯 Wdt1 拖动电脑工作灯 Wdt2 控制电脑工作灯 41dg 门关闭灯 21 开门指令
22 关门指令 29 安全回路 89 自动或运行中 60 自动状态 dz 门区指示灯 ste 串行通讯检查灯 stm 指令灯 up
上运行 dn 下运行 mnt 检查灯 三菱GPS系列电梯的故障代码 从GPS,GPS2到GPS3，系统机构发生了很大的变化，操作方法有较大差异。但其基本故障代码是一样的。在实际维修中，故障码只是一个维修的参考。 主板故障码 E0 无故障 E1 欠速故障 E2 超速故障
反转故障 E4 AST故障（失速） E5 过电流 E6 过电压 E7 欠电压 E8 LB接触器故障 E9 5接触器故障 EA BK抱闸故障 EB 轿厢串行传送故障 EC 厅层串行传送故障 ED 系统错误（基板跨接器设定错误）EE sddnrs 驱动电脑不能再启动 EF swnrs2 控制电脑不能再启动 门机板故障码
串行传送错误 1 变频器过流 2 +12v欠电压 3 主回路欠压 4 CPU之WDT错误4. GS（门锁）错误5. 位置开关错误 7 开关门指令错误 9 关门操作错误 A 开关门超速 A. 位置计数器出错B. 位置监测器出错C. 编码器错误 D 过负载
D. GS断开指示 E. DLD余量不足 F 超速检查 F. GS释放时指示 三菱GPS电梯指示灯状态 三菱GPS电梯是三菱近年的主流产品，分别推出有gps,gps-2,gps-cr,gps-3... Dov 主回路带电灯 29 安全回路 89 自动或运行中 Dz 门区指示灯

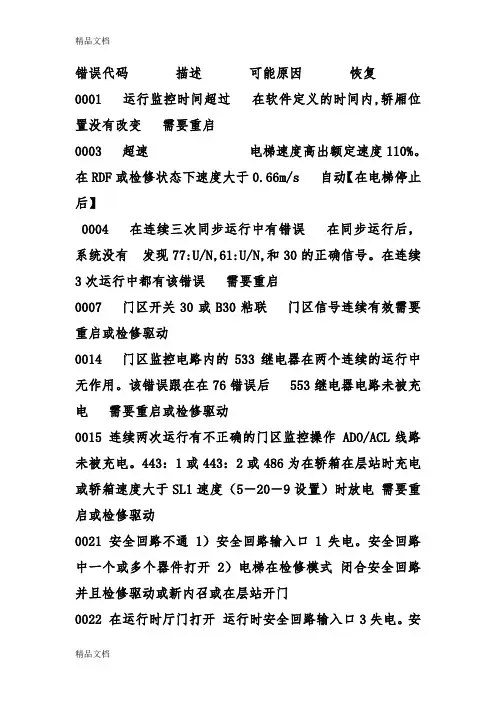

0001 运行监控时间超时 0003 超时 0004 在连续三次同步效正运行中错误 0007 门区开关30或B30粘连 0014 提前开门错误。跟在0076错误后 0015 连续两次提前开门监控故障，跟在0082故障后0021 安全回路不通 0022 在运行时厅门打开 0023 在运行时轿门打开 0025 启动允许错误 0026 DRV板故障 0036 在运行时主接触器释放 0037 抱闸打开错误 0039 77：U，77：N 旁边按钮粘联 0042 轿箱照明监控 0043 关门到位丢失 0044 多次关门失败 0046 轿门触点，厅门触点或关门到位不工作 0048 重开装置运作超时1分钟 0051启动失败 0052上下同步开关同时运作 0058 不启动超时 0061 强制关门时间过长 0062 轿修方向按钮粘联 0071 无30或B30（门区）信号 0072 61：U输入粘联错误 0073 无61：N输入 0074 61：N输入粘联错误 0166 在平层过快 0169 自动电池测试探测到电池电压过底 0170 AC供电故障 0172 24VDC轿箱和井道供电 0213 未发现楼层节点 以下为DRV板故障 0101 驱动停止 0102 LCEDRV缓冲测试按钮粘联 0104电机过热 0105 变频器故障 0106 LCEDRV板故障 0107 LWD故障 0109 位置丢失 以下为在SETUP学习时的故障
