除法运算电路(模拟电路课程设计)

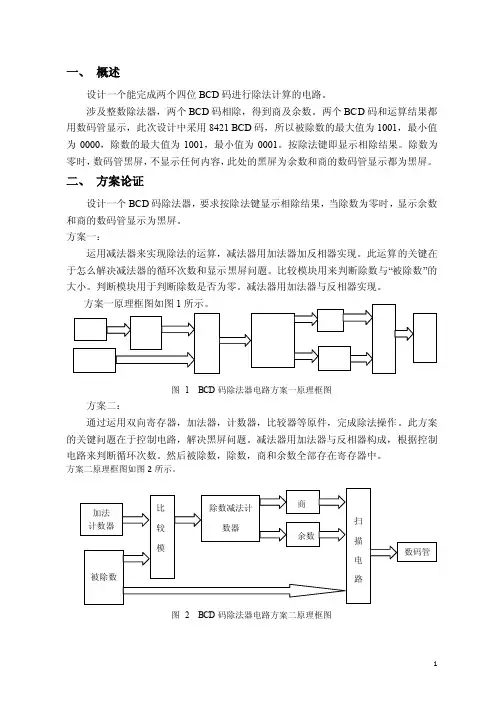

一、概述设计一个能完成两个四位BCD码进行除法计算的电路。

涉及整数除法器，两个BCD码相除，得到商及余数。

两个BCD码和运算结果都用数码管显示，此次设计中采用8421 BCD码，所以被除数的最大值为1001，最小值为0000，除数的最大值为1001，最小值为0001。

按除法键即显示相除结果。

除数为零时，数码管黑屏，不显示任何内容，此处的黑屏为余数和商的数码管显示都为黑屏。

二、方案论证设计一个BCD码除法器，要求按除法键显示相除结果，当除数为零时，显示余数和商的数码管显示为黑屏。

方案一：运用减法器来实现除法的运算，减法器用加法器加反相器实现。

此运算的关键在于怎么解决减法器的循环次数和显示黑屏问题。

比较模块用来判断除数与“被除数”的大小。

判断模块用于判断除数是否为零。

减法器用加法器与反相器实现。

图 1 BCD码除法器电路方案一原理框图方案二：通过运用双向寄存器，加法器，计数器，比较器等原件，完成除法操作。

此方案的关键问题在于控制电路，解决黑屏问题。

减法器用加法器与反相器构成，根据控制电路来判断循环次数。

然后被除数，除数，商和余数全部存在寄存器中。

方案二原理框图如图2所示。

图 2 BCD码除法器电路方案二原理框图本设计采用的是方案二，相对于第一个方案的循环问题，方案二需要解决的问题就是如何控制电路还有就是黑屏问题。

三、电路设计1.逻辑控制电路作为控制电路，电路需要有三态，第一实现系统的初始化，控制被除数和除数的寄存输入；第二要控制减法；第三根据本次课设的思想，要有移位控制。

控制器可根据状态转换表来设计，采用触发器方案实现，本设计中由74LS74D触发器实现。

这三个实现目标分别从左到右由三个D触发器和一些门电路实现，D触发器分别为U19，U23，U20。

下面给出驱动方程D0=((Z∙Q2)′∙(S′∙Q0)′)′D1=Q0∙S′∙Z′∙Q2′′D2=Q1根据驱动方程，可以画出控制电路。

控制器中开关C闭合，系统清零，即将寄存器中的数据清零。

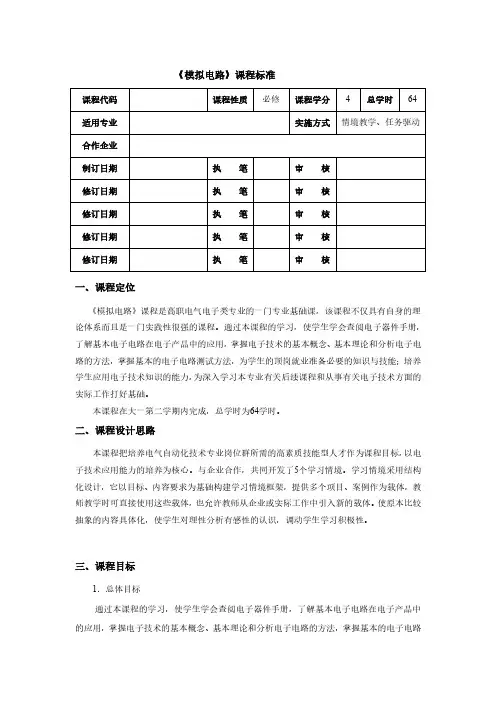

《模拟电路》课程标准一、课程定位《模拟电路》课程是高职电气电子类专业的一门专业基础课，该课程不仅具有自身的理论体系而且是一门实践性很强的课程。

通过本课程的学习，使学生学会查阅电子器件手册，了解基本电子电路在电子产品中的应用，掌握电子技术的基本概念、基本理论和分析电子电路的方法，掌握基本的电子电路测试方法，为学生的顶岗就业准备必要的知识与技能；培养学生应用电子技术知识的能力，为深入学习本专业有关后续课程和从事有关电子技术方面的实际工作打好基础。

本课程在大一第二学期内完成，总学时为64学时。

二、课程设计思路本课程把培养电气自动化技术专业岗位群所需的高素质技能型人才作为课程目标，以电子技术应用能力的培养为核心。

与企业合作，共同开发了5个学习情境。

学习情境采用结构化设计，它以目标、内容要求为基础构建学习情境框架，提供多个项目、案例作为载体，教师教学时可直接使用这些载体，也允许教师从企业或实际工作中引入新的载体。

使原本比较抽象的内容具体化，使学生对理性分析有感性的认识，调动学生学习积极性。

三、课程目标1．总体目标通过本课程的学习，使学生学会查阅电子器件手册，了解基本电子电路在电子产品中的应用，掌握电子技术的基本概念、基本理论和分析电子电路的方法，掌握基本的电子电路测试方法，为学生的顶岗就业准备必要的知识与技能；培养学生应用电子技术知识的能力，为深入学习本专业有关后续课程和从事有关电子技术方面的实际工作打下基础。

2．具体目标（1）知识目标a．了解模拟信号的基本特点和分析处理方法，对常见电子电路有初步的认识和了解；b．掌握半导体元器件的基本原理、外特性和图形符号表示；掌握常用半导体器件在电子电路中的典型应用；c．掌握直流稳压电源的工作原理；掌握各种常用放大电路的基本结构和工作原理；掌握负反馈概念、分类及特点，对简单性能要求会引入适当负反馈提高电路性能指标；d．掌握运算放大器组成结构和工作原理，掌握运算放大器的线性应用，会用借助于Multisim软件分析其典型应用电路；e．掌握各类功放的特点，会分析集成功放电路；掌握正弦和非正弦信号产生的原理。

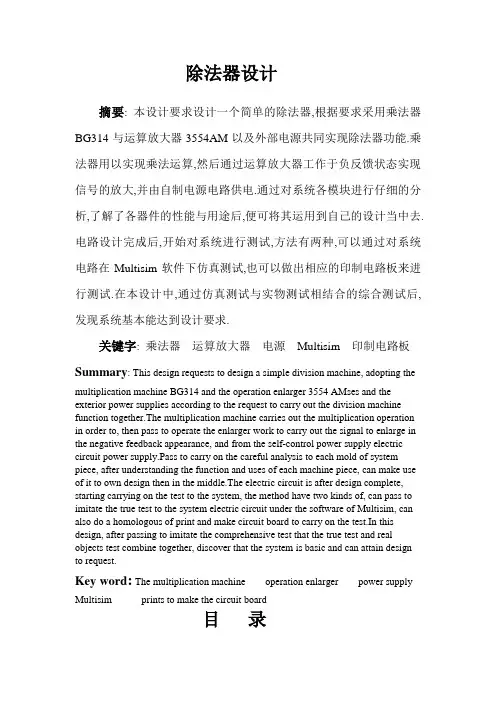

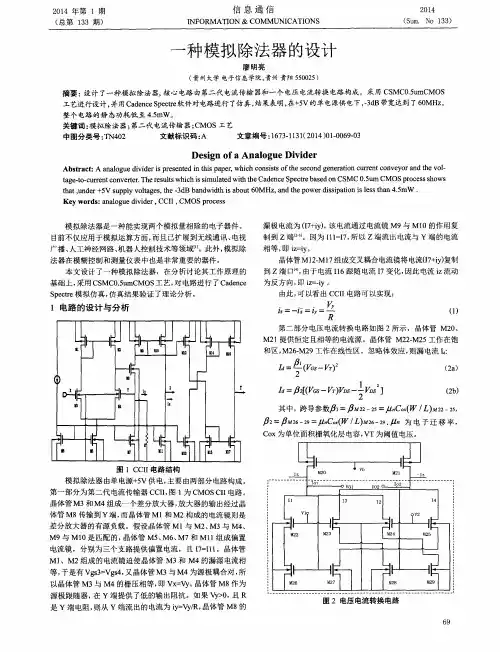

除法器设计摘要: 本设计要求设计一个简单的除法器,根据要求采用乘法器BG314与运算放大器3554AM以及外部电源共同实现除法器功能.乘法器用以实现乘法运算,然后通过运算放大器工作于负反馈状态实现信号的放大,并由自制电源电路供电.通过对系统各模块进行仔细的分析,了解了各器件的性能与用途后,便可将其运用到自己的设计当中去.电路设计完成后,开始对系统进行测试,方法有两种,可以通过对系统电路在Multisim软件下仿真测试,也可以做出相应的印制电路板来进行测试.在本设计中,通过仿真测试与实物测试相结合的综合测试后,发现系统基本能达到设计要求.关键字: 乘法器运算放大器电源Multisim 印制电路板Summary: This design requests to design a simple division machine, adopting the multiplication machine BG314 and the operation enlarger 3554 AMses and the exterior power supplies according to the request to carry out the division machine function together.The multiplication machine carries out the multiplication operation in order to, then pass to operate the enlarger work to carry out the signal to enlarge in the negative feedback appearance, and from the self-control power supply electric circuit power supply.Pass to carry on the careful analysis to each mold of system piece, after understanding the function and uses of each machine piece, can make use of it to own design then in the middle.The electric circuit is after design complete, starting carrying on the test to the system, the method have two kinds of, can pass to imitate the true test to the system electric circuit under the software of Multisim, can also do a homologous of print and make circuit board to carry on the test.In this design, after passing to imitate the comprehensive test that the true test and real objects test combine together, discover that the system is basic and can attain design to request.Key word: The multiplication machine operation enlarger power supply Multisim prints to make the circuit board目录1、系统方案设计与论证 (1)1.1 设计要求 (1)1.2 系统基本方案 (1)1.2.1 各模块方案选择与论证 (1)(1) 乘法器模块 (1)(2) 运算电路模块 (2)(3) 电源模块 (2)(4) 显示模块 (2)1.2.2系统各模块的最终方案 (3)2、系统的硬件设计与实现 (3)2.1 系统硬件的基本组成部分 (3)2.2 主要单元电路设计 (3)2.2.1 乘法器电路设计 (3)2.2.2 运算电路设计 (5)2.2.3 电源电路设计 (9)2.2.4 显示电路的设计 (13)3、系统测试与优化 (13)3.1 电源部分测试 (13)3.2 其他部分测试 (14)3.3 系统实现的功能 (15)4 结论 (15)4．1 评价 (15)4．2 心得 (15)5 参考文献 (16)6附录 (16)6.1 器件清单 (16)6.2 系统原理图 (16)1、系统方案设计与论证1.1 设计要求设计一个简单的除法器(Vx=0.2V V y=0.5V K=1 可用集成芯片做)1.2 系统基本方案根据题目要求,系统可以划分为集成乘法器模块、集成运算放大器模块和12V电源模块.模块框图如图1.2所示.为实现各模块的功能,分别做了几种不同的设计方案并进行了论证.图1.2 除法器基本模块方框图1.2.1 各模块方案选择与论证(1) 乘法器模块根据题目要求,模拟乘法器主要用于实现两个互不相关的模拟信号间的相乘的功能.对乘法器的选择有以下两种方案:方案一:采用集成模拟乘法器BG314. 集成模拟乘法器是实现两个模拟信号相乘的器件，它广泛用于乘法、除法、乘方和开方等模拟运算，同时也广泛用于信息传输系统作为调幅、解调、混频、鉴相和自动增益控制电路，是一种通用性很强的非线性电子器件，目前已有多种形式、多品种的单片集成电路，同时它也是现代一些专用模拟集成系统中的重要单元.该集成模拟乘法器不仅功能强大而且外部电路简单,工作原理易理解.方案二:采用分离元件组合电路.分离元件组合电路参数可自行调节,但是精度较差,在使用过程中难度较大.而且由于电路较复杂,增加了焊接的难度.根据以上论述,考虑到各方面的因素,在本设计中,采用简单、方便、可靠的集成模拟乘法器来实现.(2) 运算电路模块根据题目要求,运算电路主要用于实现信号的放大功能.对于运算放大器的选择有以下三种方案:方案一:采用单运放集成芯片3554AM.这是一款较老的芯片,在平时的电路设计当中常常要用到,主要是因为它是同类芯片当中功能相似但电路结构却相对简单的一种.方案二:采用单运放集成芯片LM741.这是曾经学到过的一种芯片,我们对它较熟悉,而且对其内部结构和功能也有所了解.它的各参数都较稳定,有较高的共模抑制比,也是需要15V的双电源供电.方案三:采用双运放集成芯片LM358.这也是一款较常用到的芯片,由于是双运放,所以功能也相应的有所加强,但是我们所用到的电路比较简单,结果可能使它的很多功能都没有得到运用,导致对资源的浪费.在本设计中,对各方案进行比较论证之后,我们采用熟悉简单而且性能优良的单运放集成芯片3554AM来实现对信号的放大.(3) 电源模块电源模块主要用于实现对各模块供电的功能.对于电源模块的选择有以下三种方案: 方案一:采用1.5V常用电池串接而成.这种方法简单易懂,但是精确度不够,稳定度也不高,当电池里面的电用光之后,便不在具有供电功能.方案二:采用直接购买电源的方法.在市场上可以直接买到相应的电源,但是考虑到经济上的原因,显然这并不合适.方案三:采用自制整流电路.这种方法简单可行,可以得到精确的电压值,而且稳定度高,可以长期使用.正好可以让自己所学的知识在实践中得到很好的运用.其方框图如图1.3所示:图1.3 整流电路方框图根据以上论述,考虑到经济、实用等方面因素,在本设计中选择方案三,采用自制整流电路来实现.(4) 显示模块根据不同的需要,显示模块可以有以下三种不同的方案可供选择:方案一:使用数码管显示时间和温度.数码管具有低功耗、低压、寿命长、耐老化、防晒、防潮、防火、防高低温等优点,对外界环境要求低,易于维护,同时其精度比较高,操作简单.另外,数码管采用BCD码显示数字,程序编译简单,资源占用较少.方案二:使用液晶显示屏显示. 液晶显示屏(LCD)具有轻薄短小,低耗电量,无辐射危险,平面直角显示以及影象稳定不闪烁,可视面积大等优势.方案三:采用数字电压表进行直接测量.数字电压表读数精确,是常用器件,使用起很方便.而且性能稳定,读数方便.根据以上论述,由于我们暂时对LCD还不是很熟悉,对其性能还不是很了解,而使用数码管会使电路变的复杂,而且还要通过编程来实现,因此我们在设计中选择直接用数字电压表进行测量显示读数.1.2.2 系统各模块的最终方案经过仔细的分析与论证,决定了系统各模块的最终方案如下:(1)乘法器模块:采用集成模拟乘法器BG314实现;(2) 运算电路模块: 采用单运放集成芯片LM741;(3) 电源模块: 采用自制整流电路实现;(4) 显示模块: 采用数字电压表进行直接测量.系统的基本框图如图1.4所示.图1.4 系统的基本框图模拟乘法器主要用于实现两个互不相关的模拟信号间的相乘的功能,而运算电路主要用于实现对信号的放大.其工作过程如下:电源加电后, 经过整流电路的整流以后可以得到运放所需要的+(-)15V电压,从乘法器输入端输入被处理电压,经过运放电路处理后便可在数字电压表上看到经过除法器处理过后的电压值了.2、系统的硬件设计与实现2.1 系统硬件的基本组成部分本题是一个除法器的综合设计,在设计中运用了模拟乘法器处理技术、电压整流技术. 2.2 主要单元电路设计2.2.1 乘法器电路设计(1) 模拟乘法器的基本特性模拟乘法器是一种完成两个模拟信号（连续变化的电压或电流）相乘作用的电子器件，通常具有两个输入端和一个输出端，电路符号如图2.1所示。

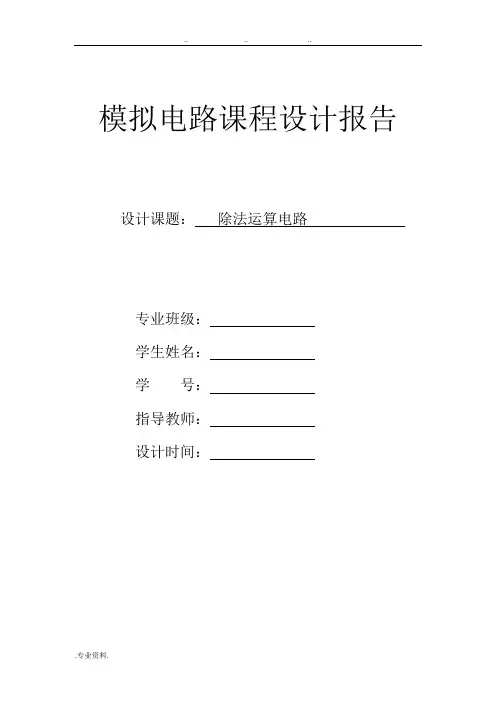

模拟电路课程设计报告设计课题：除法运算电路专业班级：学生姓名：学号：指导教师：设计时间：除法运算电路一、设计任务与要求①设计一个二输入的除法运算电路。

②用桥式整流电容滤波集成稳压块电路设计电路所需的正负直流电源（±12V）。

二、方案设计与论证(一)此次课程设计要求实现二输入的除法运算电路，总体思路有两种。

两种方案的总体分析如下：方案一：要实现二输入除法运算，可以用反函数型运算电路的基本原理，将模拟乘法器放在集成运放的反馈通路中实现。

1.该方案采用模拟乘法器做反馈支路，模拟乘法器有两个输入端，一个输出端。

对于该除法运算电路，必须保证i1=i2,电路引入的才是负反馈。

即当UI1>0时，,U0'<0;而UI1<0时,U0’>0,由于U0与UI1反相，故要求U0’与U0同符号。

因此，当模拟乘法器的k小于零时，UI2应小于零；而k大于零时，UI2应大于零；即k与UI2同符号。

同理，若乘法模拟器的输出端通过电阻接集成运放的同相输入端，则为保证电路引入的是负反馈，UI2与k符号应当相反。

2.电路结构简单，易于焊接。

3.元器件价格相对较高。

方案二：我们可以运用对数和指数运算电路来间接设计实现二输入除法运算。

其中两个对称的对数运算电路作为输入级，中间级采用比例系数为1的差分比例运算电路，用一个指数运算电路作为输出级。

1.电路结构复杂，需要的元器件多，在焊接过程中容易出现虚焊或两点间的短路。

2.利用晶体管构成的对数运算电路，其运算关系仍受温度的影响，而且在输入电压较小和较大情况下运算精度会变差。

在设计实用的对数运算电路时，要采取一定的措施，用来减小is对运算关系的影响。

3.指数运算电路的输入电压UI应大于零，且只能在发射结导通电压范围内，故其变化范围很小。

运算结果与受温度影响较大的有关，因而指数运算的精度也与温度有关。

4.所需元器件为一般常用元器件，容易获得，且价格便宜。

我的选择：方案一。

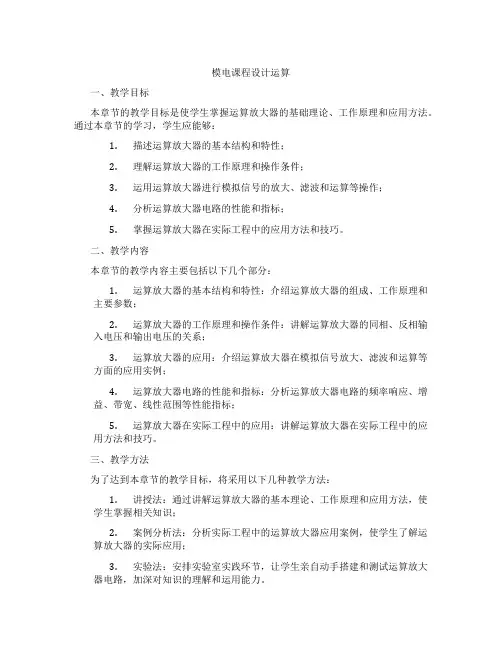

模电课程设计运算一、教学目标本章节的教学目标是使学生掌握运算放大器的基础理论、工作原理和应用方法。

通过本章节的学习，学生应能够：1.描述运算放大器的基本结构和特性；2.理解运算放大器的工作原理和操作条件；3.运用运算放大器进行模拟信号的放大、滤波和运算等操作；4.分析运算放大器电路的性能和指标；5.掌握运算放大器在实际工程中的应用方法和技巧。

二、教学内容本章节的教学内容主要包括以下几个部分：1.运算放大器的基本结构和特性：介绍运算放大器的组成、工作原理和主要参数；2.运算放大器的工作原理和操作条件：讲解运算放大器的同相、反相输入电压和输出电压的关系；3.运算放大器的应用：介绍运算放大器在模拟信号放大、滤波和运算等方面的应用实例；4.运算放大器电路的性能和指标：分析运算放大器电路的频率响应、增益、带宽、线性范围等性能指标；5.运算放大器在实际工程中的应用：讲解运算放大器在实际工程中的应用方法和技巧。

三、教学方法为了达到本章节的教学目标，将采用以下几种教学方法：1.讲授法：通过讲解运算放大器的基本理论、工作原理和应用方法，使学生掌握相关知识；2.案例分析法：分析实际工程中的运算放大器应用案例，使学生了解运算放大器的实际应用；3.实验法：安排实验室实践环节，让学生亲自动手搭建和测试运算放大器电路，加深对知识的理解和运用能力。

四、教学资源为了支持本章节的教学，将准备以下教学资源：1.教材：选用《模拟电子技术》等教材，为学生提供系统、全面的知识体系；2.参考书：提供《运算放大器应用手册》等参考书籍，供学生深入学习；3.多媒体资料：制作PPT、教学视频等多媒体资料，为学生提供直观、生动的学习材料；4.实验设备：准备运算放大器实验板、测试仪器等实验设备，为学生提供实践操作的机会。

五、教学评估为了全面、客观地评估学生在模电课程中运算放大器学习部分的成果，将采用以下几种评估方式：1.平时表现：通过课堂参与、提问、讨论等方式评估学生的学习态度和理解能力；2.作业：布置与运算放大器相关的练习题，评估学生对知识的掌握和应用能力；3.实验报告：评估学生在实验室操作中对运算放大器应用的实践能力和问题解决能力；4.考试成绩：通过期末考试或考查，全面测试学生对运算放大器知识的掌握和应用水平。

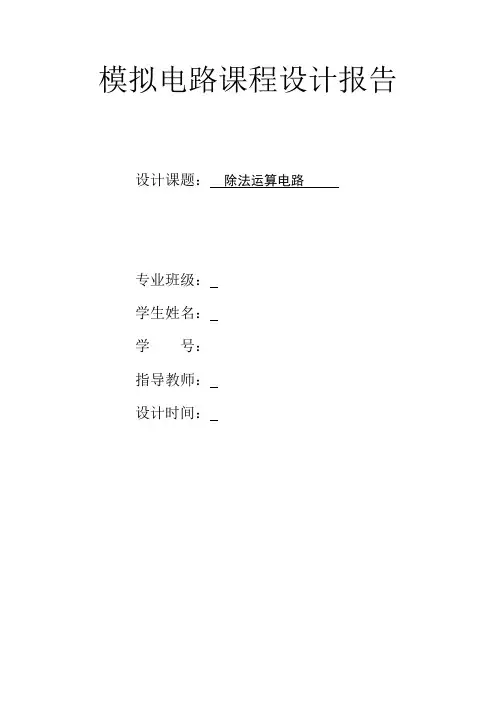

模拟电路课程设计报告设计课题：除法运算电路专业班级：学生姓名：学号：指导教师：设计时间：目录第一设计任务与要求 (3)第二方案设计与论证 (3)第三单元电路设计与参数计算 (4)第四总原理图及元器件清单 (9)第五安装与调试 (11)第六性能测试与分析 (12)第七结论与心得 (14)第八参考文献 (15)题目4：除法运算电路（4）一、设计任务与要求1．设计一个二输入的除法运算电路。

2．用桥式整流电容滤波集成稳压块电路设计电路所需的正负直流电源（±12V）。

二、方案设计与论证该课程设计是做一个二输入的除法电路，而因此需要利用对数和指数运算电路实现或者用模拟乘法器在集成运放反馈通路中的应用来实现。

在产生正、负电源的实用电路中，多采用全波整流电路，最常用的是单向桥式整流电路，即将四个二极管首尾相连，引出两根线接变压器，另外两个接后面电路，并将桥式整流电路变压器副边中点接地，并将二个负载电阻相连接，且连接点接地。

电容滤波电路利用电容的充放电作用，使输出电压趋于平滑。

方案一：除法电路的输出电压正比于其两个输入电压相除所得的商，所以利用对数电路、差分比例运算电路和指数电路，可得除法运算电路的方块图：方案二：利用反函数型运算电路的基本原理，将模拟乘法器放在集成运放的反馈通路中，便可构成除法运算电路。

I1u比较：方案一：该方案是利用对数电路、差分比例运算电路和指数电路的组合来设计的，运算放大器uA741要四个，电阻也很多，对焊接有很大的要求，要焊的器件比较多，相对来说比较复杂。

方案二：该方案是利用模拟乘法器放在集成运放的反馈通路中的应用，uA741只要一个，电阻也很少，焊接起来比较方便。

我选择方案二。

三、单元电路设计与参数计算1.对数运输电路（1）电路原理图由二极管方程知 )1e(DS D -=TU u I i 当 u D >>U T 时，TU u I i D e SD ≈或：SDD lnI i U u T ≈利用“虚地”原理，可得：RI u U I i U I i U u u T R T T S IS S D D O lnln ln -=-=-≈-=2、差分比例运算电路（1）电路原理图电路只有二个输入，且参数对称，则3、指数运算电路（1）电路原理图用三极管代替二极管可获得较大的工作范围。

简易计算器电路课程设计一、课程目标知识目标：1. 学生能理解简易计算器电路的基本原理，掌握计算器各部分电路的功能和相互关系。

2. 学生能够运用所学的电子元件，如电阻、电容、二极管等，搭建一个简单的计算器电路。

3. 学生能够解释计算器电路中的数字逻辑运算过程，如加、减、乘、除等基本运算。

技能目标：1. 学生能够运用电路图设计软件，绘制简易计算器电路图，并进行电路仿真。

2. 学生能够运用焊接工具，动手组装和调试简易计算器电路，解决电路中可能出现的问题。

3. 学生能够通过小组合作，进行电路设计和搭建，提高团队协作能力和问题解决能力。

情感态度价值观目标：1. 学生通过动手实践，培养对电子技术的兴趣和爱好，激发创新意识和探索精神。

2. 学生在电路设计和搭建过程中，培养耐心、细心和严谨的科学态度。

3. 学生通过学习简易计算器电路，认识到电子技术在日常生活中的重要性，增强环保意识和节能意识。

课程性质：本课程为实践性较强的电子技术课程，旨在让学生通过动手实践，掌握简易计算器电路的设计和搭建。

学生特点：学生为初中生，对电子技术有一定的好奇心，具备基本的物理知识和动手能力。

教学要求：注重理论与实践相结合，引导学生主动参与，培养创新思维和实际操作能力。

将课程目标分解为具体的学习成果，以便后续教学设计和评估。

二、教学内容1. 电路基础知识回顾：电阻、电容、二极管等电子元件的特性及在电路中的作用。

2. 数字逻辑基础：逻辑门电路的原理与功能，重点讲解与门、或门、非门等基本逻辑门。

3. 简易计算器电路原理：介绍计算器电路的基本结构，包括电源、输入部分、处理部分和显示部分。

- 电源：讲解如何为计算器电路提供稳定的电源。

- 输入部分：讲解按键扫描电路的原理，使学生理解如何将按键输入转化为电路信号。

- 处理部分：讲解算术逻辑单元（ALU）的功能，重点介绍加法器、寄存器等组成部分。

- 显示部分：介绍七段显示器的原理，使学生了解数字显示的电路实现方式。

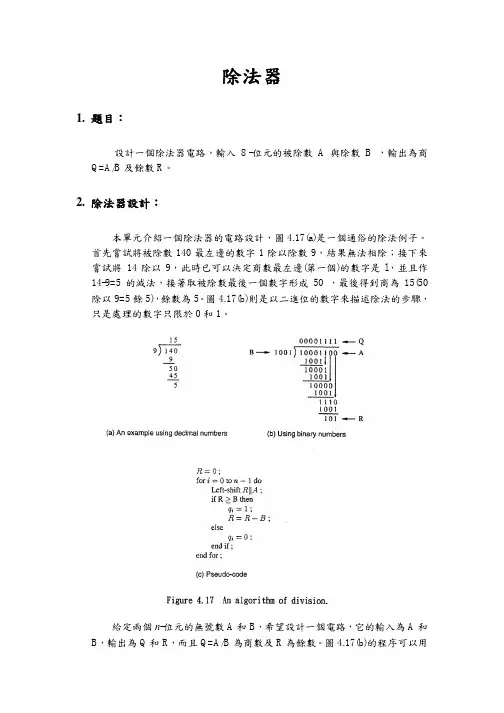

除法器1.題目：設計一個除法器電路，輸入8-位元的被除數A與除數B，輸出為商Q=A/B及餘數R。

2.除法器設計：本單元介紹一個除法器的電路設計，圖4.17(a)是一個通俗的除法例子。

首先嘗試將被除數140最左邊的數字1除以除數9，結果無法相除；接下來嘗試將14除以9，此時已可以決定商數最左邊(第一個)的數字是l，並且作14-9=5的減法，接著取被除數最後一個數字形成50，最後得到商為15(50除以9=5餘5)，餘數為5。

圖4.17(b)則是以二進位的數字來描述除法的步驟，只是處理的數字只限於0和1。

給定兩個n-位元的無號數A和B，希望設計一個電路，它的輸入為A和B，輸出為Q和R，而且Q=A/B為商數及R為餘數。

圖4.17(b)的程序可以用每次將A左移一位元到移位暫存器R的方式來製作。

在每次位移運算之後，如果R>=A，就把1放在商數的適當的位置上；否則，就放置0在商數裡。

圖4.17(c)展示這個演算法的pseudo code。

R||A表示為將R和A組合而成的2n-位元的移位暫存器，其中R為最左邊全位元，A為最右邊n-位元。

圖4.18除法的ASM chart中，C代表計數器，其初值為n-1在啟始狀態S1設定。

在狀態S2時，R和A同時往左移一位，然後在狀態S3時，如果R>=B，則將R減去B。

此時，如果C=0，這個機器會跳到狀態S4，訊號Done 設成l，代表已完成除法的運算；否則重複狀態S2及S3，直到C=0。

資料路徑電路(Datapath Circuit)除法器的資料路徑展示在圖 4.19內，包括以下元件：●n-位元移位暫存器：用來左移A、R和Q。

●n-位元暫存器：用來儲存B。

●加法器：連接B的補數，並將carry-in設為1，可以作減B的運算。

如果carry-out，Cout=1，代表R>=B。

因此可以將Cout直接連到儲存Q的移位暫存器之serial input，在狀態S3，cout才會移位進入Q。

除法器数字逻辑课程设计报告数字逻辑课程设计报告：除法器一、设计背景在数字系统中，除法器是一个非常重要的组成部分。

在许多应用中，如计算、信号处理、控制系统等，都需要使用除法器来完成计算和控制任务。

因此，设计一个简单而有效的除法器是数字逻辑课程设计的一个重要内容。

二、设计目标本次课程设计的目标是设计一个基于二进制数的简单除法器。

该除法器应能够实现以下功能：1.输入被除数和除数；2.输出商和余数；3.实现二进制数的除法运算；4.能够处理正数和负数。

三、设计原理在二进制除法中，被除数和除数都表示为二进制数。

通过将除数从被除数的最高位开始逐位去除，得到商和余数。

在每次除法操作中，需要根据商和余数的值来决定下一步的操作。

具体来说，如果余数小于除数，则商加1并将余数左移一位；如果余数大于等于除数，则商为上一次的商并左移一位，同时将余数减去除数的值。

重复这个过程，直到被除数的所有位都被去除完毕，得到最终的商和余数。

四、设计方案根据上述设计原理，我们可以将除法器分为以下几个部分：1.输入电路：用于接收被除数和除数的输入信号；2.移位寄存器：用于保存被除数的值，并能够实现向左或向右的移位操作；3.减法器：用于计算余数和除数的差值；4.判断电路：用于判断余数的值是大于等于还是小于除数；5.输出电路：用于输出商和余数的结果。

五、设计实现根据设计方案，我们可以使用逻辑门（AND、OR、NOT等）来实现上述功能。

具体来说，我们可以使用一个4位移位寄存器来保存被除数的值，并使用一个2输入的减法器来实现余数的计算。

判断电路可以使用一个比较器来实现余数和除数的比较，并根据比较结果来控制移位寄存器和减法器的操作。

输出电路可以使用一个多路复用器来实现商和余数的输出。

六、测试与验证为了验证除法器的正确性，我们可以使用一些测试用例进行测试。

例如，我们可以使用一些已知的二进制数对除法器进行测试，检查输出的商和余数是否符合预期结果。

此外，我们还可以使用一些随机生成的测试用例来进一步验证除法器的正确性和可靠性。

加减交替阵列除法器的设计与仿真实现实验报告一、引言加减交替阵列除法器是一种常用的数字逻辑电路，用于计算两个数的除法运算。

它能够将一个除数和被除数作为输入，输出商和余数。

本实验报告将详细介绍加减交替阵列除法器的设计原理、电路结构以及仿真实现结果。

二、设计原理1. 加减交替阵列除法器的基本原理是通过将除法运算转化为连续的减法和加法运算来实现。

具体步骤如下：- 将除数和被除数输入除法器。

- 如果被除数大于等于除数，则进行减法运算，将结果存储为商，并将被除数减去除数。

- 如果被除数小于除数，则进行加法运算，将结果存储为商，并将被除数加上除数。

- 重复上述过程，直到被除数小于除数为止。

2. 加减交替阵列除法器的电路结构主要由以下几个部分组成：- 除法单元：负责执行减法和加法运算。

- 商和余数寄存器：用于存储每一步的商和余数。

- 控制模块：用于控制除法运算的步骤和判断条件。

三、电路结构加减交替阵列除法器的电路结构如下所示：1. 除法单元：由一个减法器和一个加法器组成，用于执行减法和加法运算。

2. 商和余数寄存器：包括商寄存器和余数寄存器。

商寄存器用于存储每一步的商，余数寄存器用于存储每一步的余数。

3. 控制模块：根据被除数和除数的大小关系，确定执行减法还是加法运算，并控制除法运算的步骤和判断条件。

四、仿真实现我们使用Verilog语言进行仿真实现。

首先，我们定义了除法单元、商和余数寄存器以及控制模块的输入输出端口，并根据设计原理实现了相应的功能。

然后，通过编写测试程序，对设计的加减交替阵列除法器进行了仿真测试。

仿真结果显示，加减交替阵列除法器能够正确执行除法运算，并输出正确的商和余数。

在不同的测试案例中，除法器的运算速度和准确性都得到了验证。

五、实验总结本实验通过对加减交替阵列除法器的设计与仿真实现，深入理解了其工作原理和电路结构。

加减交替阵列除法器在计算中起到了重要的作用，能够高效地完成除法运算。

通过本次实验，我们对数字逻辑电路的设计和仿真有了更深入的了解，并提高了我们的实践能力。
