一、实训目的本次数电实训旨在通过实际操作，加深对数字电子技术理论知识的理解，掌握数字电路的设计与制作方法，提高动手能力和故障排除能力。
通过设计并制作一个具有时、分、秒显示功能的电子时钟，熟悉数字电路中的计数器、译码器、显示器等基本模块，并学会运用这些模块完成一个完整的电子系统设计。
二、实训内容1. 电子时钟设计（1）设计要求设计一个具有时、分、秒显示功能的电子时钟，要求：1）采用CMOS集成电路设计，保证电路的稳定性；2）时钟显示采用7段数码管，可同时显示时、分、秒；3）时钟源采用石英晶体振荡器，确保时钟的准确性；4）具有时钟校准功能，可调整时、分、秒的显示值；5）具有时钟复位功能，可恢复时钟到初始状态。
（2）设计原理电子时钟主要由以下模块组成：1）时钟源：采用石英晶体振荡器产生标准时钟信号；2）分频器：将标准时钟信号分频，得到1Hz的秒脉冲信号；3）计数器：对秒脉冲信号进行计数，得到秒、分、时的计数值；4）译码器：将计数值转换为对应的7段数码管显示编码；5）显示器：采用7段数码管显示时、分、秒的计数值；6）校时电路：实现时钟校准功能；7）复位电路：实现时钟复位功能。
（3）电路设计1）时钟源：选用NE555定时器构成石英晶体振荡器，产生标准时钟信号；2）分频器：选用CD4060计数器进行分频，得到1Hz的秒脉冲信号；3）计数器：选用CD4518BCD计数器，分别实现秒、分、时的计数；4）译码器：选用CD4511BCD至7段数码管译码器，将计数值转换为7段数码管显示编码；5）显示器：采用7段数码管，分别显示时、分、秒的计数值；6）校时电路：采用按钮开关实现时钟校准功能；7）复位电路：采用按钮开关实现时钟复位功能。
2. 电子时钟制作（1）元器件准备根据电路设计，准备以下元器件：1）NE555定时器1个；2）CD4060计数器1个；3）CD4518BCD计数器3个；4）CD4511BCD至7段数码管译码器3个；5）7段数码管3个；6）石英晶体振荡器1个；7）电阻、电容、二极管、导线等。
(电子钟)数字电子技术课程设计实验报告摘要
本次实验是一次关于在嵌入式系统中采用数字电子技术用以构建一个电子钟的实践。
在课程设计中，我们对嵌入式实验综合系统（EDS）的基本操作熟悉并最终实现从输入到输出的综合电路设计。
同时，我们把基本的概念和知识应用于所设计的数字电路中，动手实践实现相应的功能，同时也观察了不同参数时所表现出的不同情况，并最终通过实验论证了陈述的情况是否与书面或电子文字形式上描述的内容一致。
关键词：数字电子技术，嵌入式实验综合系统，电子钟
2.实验原理
根据我们的实验要求，我们以芯片MSOE 的实验系统为基础，利用其芯片中的数字电子技术设计了一个电子钟。
我们的实际设计的电路中，主要有电源模块、频率信号输入模块、时钟控制模块、时、分、秒显示模块以及LED灯光模块等主要模块。
我们会首先对频率信号输入信号进行检测，确定时钟的起点和运行方式，然后发送给时钟控制模块，由其来决定时、分、秒的变化，最后将其计算出来的值传递给实际显示模块和LED 指示灯模块，实现所需的功能。
3.实验结果
通过数字电子技术的运用，我们最终实现了一个电子钟的设计，由此我们能得出一个完美的结果，即可以完美地显示出当前的时间，同时即使不同的输入频率时也能准确有效地跟踪记录所需的时间，从而得到一个完美的结果。
4.实验总结
通过本次实验，我们掌握了数字电子技术在嵌入式系统中具体的设计过程，从输入到输出的综合电路设计，明确了各个模块之间的连接关系，使得我们在比较复杂的设计里有强大的能力。
并且通过实践，探究了不同参数情况下的操作以及结果，扩大了我们对数字电子技术的了解，拓宽了设计方面的思路。
编号符号引脚说明编号符号引脚说明1 VSS 电源地9 D2 Data I/O2 VDD 电源正极10 D3 Data I/O3 V L 液晶显示偏压信号11 D4 Data I/O4 R S 数据/命令选择端12 D5 Data I/O5 R/W 读/写选择端13 D6 Data I/O6 E 使能信号14 D7 Data I/O7 D0 Data I/O 15 BLA背光源正极8 D1 Data I/O 16 BLK 背光源负极单片机电子时钟设计报告一、设计任务本次课程设计的电子时钟电路，是基于单片机STC89C52、时钟芯片和液晶显示，运用C语言编程实现。
电子时钟可以显示日期的年、月、日和时间的时、分、秒，具有复位功能。
二、系统硬件设备及芯片简介数字电子钟系统设计已经成熟，但是目前系统设计时基本都是采用 LED 作为显示电路，造成硬件电路复杂、功耗高、产品体积庞大等特点；液晶显示模块由于具有低功耗、寿命长、体积小、显示内容丰富、价格低、接口控制方便等优点，因此在各类电子产品中被极广泛地推广和应用。
字符型液晶显示模块是一类专门用于显示字母、数字、符号等点阵式液晶显示模块。
本系统设计采用字符型液品显示模块 LCD1602 作为显示器件，这样不仅简化了系统的硬件设计，而且极大地提高了系统的可靠性。
1 LCD1602 简介字符型液晶显示模块 LCD1602 已经是单片机应用设计中最常用的信息显示器件。
LCD1602 可以显示两行，每行16 个字符，采用＋5V 电源供电，外围电路配置简单，价格便宜，具有很高的性价比。
2 LCD1602 功能介绍2.1 引脚功能LCD1602 采用标准 14 脚（无背光）或 16 脚（带背光）接口，各引脚功能见表 1。
表1 引脚功能2.2 LCD1602 读写指令LCD1602 读写指令较多且较复杂，具体使用可以查相关资料，下面仅列出最常用的的一些命令：①写指令 38H：显示模式设置；②写指令 08H：显示关闭；③写指令 01H：显示清屏；④写指令 06H：显示光标移动设置；⑤写指令 0CH：显示开及光标设置。
数字电路电子钟设计实验报告目录1．实验目的2．实验题目描述和要求3．设计报告内容3.1实验名称3.2实验目的3.3实验器材及主要器件3.4数字电子钟基本原理3.5数字电子钟制作与调试3.6数字电子钟电路图3.7数字电子钟的组装与调试4．实验结论5．实验心得1．实验目的※掌握组合逻辑电路、时序逻辑电路及数字逻辑电路系统的设计、安装、测试方法；※进一步巩固所学的理论知识，提高运用所学知识分析和解决实际问题的能力；※提高电路布局﹑布线及检查和排除故障的能力；※培养书写综合实验报告的能力。
2．实验题目描述和要求（1）数字电子钟基本功能数字电子钟是一个大众化产品，一般来讲应具有以下基本功能。
①能进行小时、分、秒显示。
②能进行小时、分、秒设置。
③能实现整点报时。
④能通过设置，实现任意时间报时。
（2）数字电子钟基本性能一个实用的数字电子钟应满足三个“度”：精度、亮度和响度。
①精度是指显示的时间必须准确。
②亮度是指显示的时间必须让人看得清楚。
③响度是指报时的声音必须清脆有力。
（3）数字电子钟用于教学设计时必须考虑的因素从教学角度来看，数字电子钟的设计应考虑以下几点。
①数字电路可由多种不同方案实现，在方案比较时应着重考虑所选用的方案在设计时能否把数字电路包含的主要知识全部囊括进去。
②应把数字电子钟分解成若干个模块，并在印制电路板设计时把各模块固定在不同的区域。
③应确保大多数学生能在规定时间内完成制作与调试。
④数字电子钟印制电路板（PCB）设计时除留下足够的训练内容让学生完成外，应设计一标准印制电路板设计示范区。
（4）本教材设计的数字电子钟总体方案根据以上分析，本教材把数字电子钟分解为信号电路、显示电路、计时电路、校时电路和报时电路五个功能相对独立的模块（如图8-1所示），采用如图8-2所示的设计方案，并按要求实施时参照一下规定进行。
①各模块的制作、调试按显示电路、信号电路、计时电路、校时电路和报时电路的顺序进行。
设计题目：数字电子钟设计1.设计任务与要求（1）时钟功能: 采用数码管显示累计时间，以24小时为周期。
（2）校时功能: 能快速校准“时”、“分”、“秒”的功能。
（3）整时报时功能: 具体要求整点前鸣叫5 次低音( 500 Hz ) , 整点时再鸣叫一次高音(1 000 Hz左右) , 共鸣叫6 响, 两次鸣叫间隔0 .5 s。
(选做)（4）计时准确: 每天计时误差不超过10 s。
2. 方案设计与论证（1）工作原理数字电子钟由信号发生器、“时、分、秒”计数器、LED数码管、校时电路、整点报时电路等组成。
工作原理为时钟源用以产生稳定的脉冲信号，作为数字种的时间基准，要求震荡频率为1HZ，为标准秒脉冲。
将标准秒脉冲信号送入“秒计数器”，该计数器采用60进制计数器，每累计60秒发出一个“分脉冲”信号，该信号将作为“分计数器”的时钟脉冲。
“分计数器”也采用60进制计数器，每累计60分，发出一个“时脉冲”信号，该信号将被送到“时计数器”。
“时计数器”采用24进制计数器，可以实现24小时的累计。
LED数码管将“时、分、秒”计数器的输出状态显示。
校时电路是来对“时、分、秒”显示数字进行校对调整。
根据题设要求，可得题设的总体设计思路框架如下：1:方案一74LS192芯片对电路进行输入设计。
利用利用编码器74Ls192的秒脉冲分信号。
再利用1HZ对芯片1kHz的输入信号进行分频，得到 74LS192进行产生秒，分，时，最后在数码管上显示出来。
:方案二对芯利用74LS92芯片对电路进行输入设计。
利用编码器74Ls92的秒脉冲分信号。
再利用的输入信号进行分频，得到1HZ 片1kHz 进行产生秒，分，时，最后在数码管上显示出来。
74LS192 方案三：编程实现数字时钟。
方案比较：2综上可知：方案一是最优方案，设计思路清晰，电路简单易实现，原材料可得；故选择第一种方案。
、单元电路设计3整个电路分为振荡电路部分，分频电路部分，秒计数电路部分，校时电路部分七个分计数电路部分，小数计数部分和整点报时部分，部分组成。
电子时钟的电子设计实习报告一、实习目的与要求本次电子设计实习的主要目的是让我们了解和掌握电子时钟的设计与制作过程，培养我们动手实践能力和团队协作精神。
要求我们能够根据给定的功能要求，设计并制作一个电子时钟，实现小时、分钟和秒的显示功能。
二、实习内容与过程1. 需求分析：根据实习任务，我们首先进行了需求分析，明确了电子时钟需要实现的功能，包括小时、分钟和秒的显示，以及时间的设定和调整等功能。
2. 方案设计：在需求分析的基础上，我们设计了电子时钟的总体方案。
采用了MCU（Micro Control Unit，微控制器）作为核心控制器，实现时间的计算和显示控制。
同时，选择了合适的时钟芯片和显示模块，完成了硬件选型。
3. 硬件制作：根据方案设计，我们进行了电路原理图的设计，并选择了合适的元器件进行硬件制作。
主要包括MCU、时钟芯片、显示模块、按键模块等。
4. 软件编程：我们编写了MCU的程序代码，实现了时间的计算、显示控制以及时间的设定和调整等功能。
同时，通过调试和优化代码，保证了时钟的准确性和稳定性。
5. 系统测试：完成了硬件和软件的集成后，我们对电子时钟进行了系统测试。
测试内容包括时间的准确性、显示功能的正常运行以及时间的设定和调整等功能。
三、实习成果与总结通过本次实习，我们成功设计并制作了一个电子时钟，实现了小时、分钟和秒的显示功能，以及时间的设定和调整等功能。
在实习过程中，我们不仅掌握了电子时钟的设计方法和制作流程，还培养了团队协作和动手实践能力。
通过本次实习，我们深刻认识到了电子设计的重要性和实践意义。
在今后的学习和工作中，我们将不断努力，不断提高自己的电子设计能力，为我国的电子产业做出贡献。
电子钟实验报告电子钟实验报告引言：电子钟是一种利用电子技术来实现时间显示的装置，它不仅能够准确地显示时间，还具备了一些其他功能，如闹钟、温度显示等。
在本次实验中，我们将通过搭建一个简单的电子钟来了解其基本原理和工作方式。
一、材料与方法本次实验所需材料包括：Arduino开发板、LCD液晶显示屏、实时时钟模块、电阻、电容等。
我们首先将这些材料按照电路图连接起来，然后通过编写Arduino代码来实现时间的显示和功能的控制。
二、电子钟的原理电子钟的核心部分是实时时钟模块，它通过与Arduino开发板的连接，提供准确的时间信号。
实时时钟模块内部有一个独立的时钟电路，可以独立运行，并通过I2C总线与Arduino进行通信。
当我们将时间信息发送给实时时钟模块后，它会自动更新时间，并通过Arduino控制LCD显示屏来显示时间。
三、电路连接与编程我们首先将Arduino开发板与实时时钟模块通过I2C总线连接，然后将LCD显示屏与Arduino开发板连接。
接下来，我们需要编写Arduino代码来实现时间的显示和功能的控制。
在代码中，我们需要使用实时时钟模块的库函数来获取当前时间，并将其发送给LCD显示屏进行显示。
同时，我们还可以通过编写代码来实现一些其他功能，如闹钟、温度显示等。
四、实验结果与分析经过搭建电路和编写代码后，我们成功地实现了一个简单的电子钟。
通过观察LCD显示屏，我们可以清晰地看到当前的时间，并且可以通过按键来控制闹钟的开关和设置温度显示。
这个电子钟不仅具备了时间显示的功能，还具备了一些其他实用的功能，为我们的生活带来了便利。
五、实验总结通过本次实验，我们深入了解了电子钟的原理和工作方式，并通过实际操作来搭建了一个简单的电子钟。
在实验过程中，我们不仅学会了如何连接电路和编写代码，还锻炼了自己的动手能力和解决问题的能力。
电子钟作为一种常见的电子设备，广泛应用于我们的日常生活中，通过本次实验，我们对其有了更深入的了解。

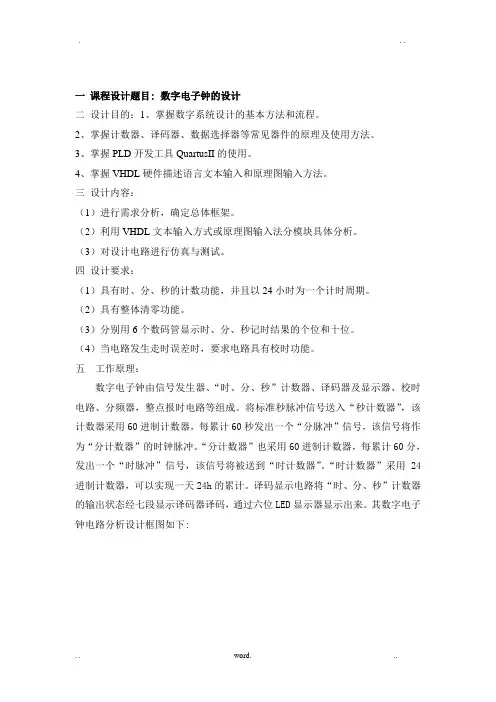

一课程设计题目: 数字电子钟的设计二设计目的：1、掌握数字系统设计的基本方法和流程。
2、掌握计数器、译码器、数据选择器等常见器件的原理及使用方法。
3、掌握PLD开发工具QuartusII的使用。
4、掌握VHDL硬件描述语言文本输入和原理图输入方法。
三设计内容：（1）进行需求分析，确定总体框架。
（2）利用VHDL文本输入方式或原理图输入法分模块具体分析。
（3）对设计电路进行仿真与测试。
四设计要求：（1）具有时、分、秒的计数功能，并且以24小时为一个计时周期。
（2）具有整体清零功能。
（3）分别用6个数码管显示时、分、秒记时结果的个位和十位。
（4）当电路发生走时误差时，要求电路具有校时功能。
五工作原理：数字电子钟由信号发生器、“时、分、秒”计数器、译码器及显示器、校时电路、分频器，整点报时电路等组成。
将标准秒脉冲信号送入“秒计数器”，该计数器采用60进制计数器，每累计60秒发出一个“分脉冲”信号，该信号将作为“分计数器”的时钟脉冲。
“分计数器”也采用60进制计数器，每累计60分，发出一个“时脉冲”信号，该信号将被送到“时计数器”。
“时计数器”采用24进制计数器，可以实现一天24h的累计。
译码显示电路将“时、分、秒”计数器的输出状态经七段显示译码器译码，通过六位LED显示器显示出来。
其数字电子钟电路分析设计框图如下:六课程设计的电路设计部分:1 分频器:实现对脉冲的1000分频，仿真图如下：2 60进制计数器：电路即可作为秒计数器，也可作为分计数器，仿真图如下：3 24进制计数器：电路作为时计数器，仿真图如下：4 译码显示电路：译码电路的功能是将秒、分、时计数器的输出代码进行翻译，变成相应的数字。
输出高电平有效，专用于驱动LED七段共阴极显示数码管。
若将秒、分、时计数器的每位输出分别送到相应七段译吗管的输入端，便可以进行不同数字的显示。
仿真图如下：5 校时电路校时电路是数字钟不可缺少的部分，每当数字钟与实际时间不符时，需要根据标准时间进行校时。
数电课程实验报告——数字钟的设计
本次实验以数字钟的设计为主，目的是说明实现一个独立的数字钟的时钟电路的实验、设计。
首先，在实验之前，首先对大致原理和框图必须做到熟练。
电路的结构可以由电
路示意图获得，由此确定可采用的元件型号，以确定具体的电路框图。
随后，根据设计需求，确定每一部分的具体参数，精心测试，并在最终的方案中执行。
其次，进行实验，实验过程中，在测试电路的过程中，步骤要清晰，仔细进行夹线，
以实现一部完整的设计构思。
其中，要将LED灯和各个元件进行夹线，以输出一个完整
的数字钟图像，经过验证后，灯光和接线方式都是正确的。
最后，证实了数字钟电路操作的功效，与预期相符并可实现完美的数字时钟。
该实验
能够帮助我们更加深入了解电路设计，提升此类电路的设计能力，以及在实际应用中的能力。
总的来说，本次数字钟的实验表明，要想设计出一个成功的数字钟，除了要仔细设计
静态和动态电路以外，还要注意正确夹线，保证LED灯的正确连接，以及各个电路的回路
的正确连接。
此外，仔细观察、调试实验数据，并及时发现和纠正可能存在的差错，也至
关重要。
只有将这些要点全部结合起来，才能够做出一个准确、有效的数字时钟。
电子时钟实验报告电子时钟实验报告引言：电子时钟是一种使用数字显示时间的现代化设备，它在我们的日常生活中起着重要的作用。
本次实验旨在通过制作一个简单的电子时钟，了解其工作原理和基本构造，并对其进行测试和改进。
一、实验材料和设备本次实验所需材料和设备包括：电子元件（电阻、电容、二极管等）、集成电路、面包板、电源、示波器、万用表等。
二、实验步骤1. 准备工作首先，我们需要准备好所需的电子元件和设备，并将它们连接在面包板上。
确保连接正确无误后，将面包板连接到电源上。
2. 时钟电路设计我们设计的电子时钟采用了数字时分秒的显示方式。
为了实现这一功能，我们使用了一个集成电路来控制时钟的计时和显示功能。
通过连接电阻和电容，我们可以调整时钟的频率和精度。
3. 时钟电路测试在完成时钟电路的设计后，我们需要进行测试以确保其正常工作。
首先，我们使用示波器来观察时钟信号的波形，并检查其频率和稳定性。
然后，我们使用万用表来测量电压和电流，确保电路中没有异常。
4. 时钟显示改进为了提高时钟的显示效果，我们可以对电子时钟进行改进。
例如，我们可以增加背光功能，使时钟在光线较暗的环境下也能清晰可见。
此外，我们还可以增加闹钟功能，使时钟能够发出声音提醒我们。
5. 结果分析通过实验，我们成功制作了一个简单的电子时钟，并对其进行了测试和改进。
我们发现，该时钟具有较高的准确性和稳定性，能够准确显示时间。
同时，通过添加背光和闹钟功能，我们提高了时钟的实用性和便利性。
6. 实验总结本次实验使我们更加深入地了解了电子时钟的工作原理和构造。
通过实践，我们不仅学会了如何制作一个简单的电子时钟，还了解了如何测试和改进它。
这对我们理解电子时钟的应用和发展具有重要意义。
结论：通过本次实验，我们成功制作了一个简单的电子时钟，并对其进行了测试和改进。
我们深入了解了电子时钟的工作原理和构造，并发现其具有较高的准确性和稳定性。
通过实践，我们不仅学会了如何制作一个电子时钟，还了解了如何测试和改进它。

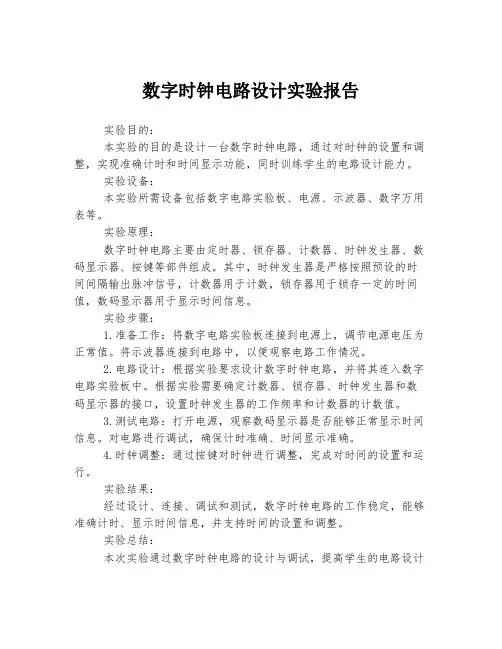

数字时钟电路设计实验报告
实验目的：
本实验的目的是设计一台数字时钟电路，通过对时钟的设置和调整，实现准确计时和时间显示功能，同时训练学生的电路设计能力。
实验设备：
本实验所需设备包括数字电路实验板、电源、示波器、数字万用表等。
实验原理：
数字时钟电路主要由定时器、锁存器、计数器、时钟发生器、数码显示器、按键等部件组成。
其中，时钟发生器是严格按照预设的时间间隔输出脉冲信号，计数器用于计数，锁存器用于锁存一定的时间值，数码显示器用于显示时间信息。
实验步骤：
1.准备工作：将数字电路实验板连接到电源上，调节电源电压为正常值。
将示波器连接到电路中，以便观察电路工作情况。
2.电路设计：根据实验要求设计数字时钟电路，并将其连入数字电路实验板中。
根据实验需要确定计数器、锁存器、时钟发生器和数码显示器的接口，设置时钟发生器的工作频率和计数器的计数值。
3.测试电路：打开电源，观察数码显示器是否能够正常显示时间信息。
对电路进行调试，确保计时准确、时间显示准确。
4.时钟调整：通过按键对时钟进行调整，完成对时间的设置和运行。
实验结果：
经过设计、连接、调试和测试，数字时钟电路的工作稳定，能够准确计时、显示时间信息，并支持时间的设置和调整。
实验总结：
本次实验通过数字时钟电路的设计与调试，提高学生的电路设计
能力，让学生掌握数字电路设计的基本原理和方法，增强学生的创新能力和实践能力，是一次非常有益的实验训练。
数字钟实验报告一、实验目的1. 学习数字电路的设计与实践，提高动手能力。
2. 了解和掌握数字电子钟的工作原理及制作方法。
3. 培养严谨的科学态度和良好的团队协作精神。
二、实验任务及要求1. 设计并制作一个具有时、分、秒显示功能的数字电子钟。
2. 电子钟应具备校时功能，能手动调整时、分。
3. 电子钟在24小时内整点报时，从59分50秒开始，每2秒钟响一声，共响5次。
4. 电子钟在6--22点之间每整点报时，23--5点之间整点不报时。
三、实验原理及设计思路1. 实验原理数字电子钟主要由石英晶体振荡器、分频器、计数器、译码器、显示器等组成。
石英晶体振荡器产生1Hz的基准信号，分频器将1Hz信号分频得到秒信号，计数器对秒信号进行计数实现时、分、秒的显示，译码器将计数器的输出信号转换为显示器所需的信号，显示器以数字形式显示时间。
2. 设计思路（1）选用合适的石英晶体振荡器，确保电子钟的走时准确。
（2）设计分频器，将1Hz信号分频得到秒信号。
（3）设计计数器，实现时、分、秒的计数功能。
（4）设计译码器，将计数器的输出信号转换为显示器所需的信号。
（5）设计显示器，以数字形式显示时间。
（6）设计校时电路，实现手动调整时、分功能。
（7）设计整点报时电路，实现整点报时功能。
四、实验步骤1. 搭建石英晶体振荡器电路，确保输出1Hz的基准信号。
2. 设计并搭建分频器电路，将1Hz信号分频得到秒信号。
3. 设计并搭建计数器电路，实现时、分、秒的计数功能。
4. 设计并搭建译码器电路，将计数器的输出信号转换为显示器所需的信号。
5. 设计并搭建显示器电路，以数字形式显示时间。
6. 设计并搭建校时电路，实现手动调整时、分功能。
7. 设计并搭建整点报时电路，实现整点报时功能。
8. 调试并优化电路，确保电子钟的正常运行。
五、实验结果与分析1. 实验结果经过以上步骤，我们成功制作了一个具有时、分、秒显示功能的数字电子钟。
实验结果显示，电子钟走时准确，能手动调整时、分，整点报时功能正常，符合实验要求。
数字电子时钟实验报告
《数字电子时钟实验报告》
实验目的：通过实验，掌握数字电子时钟的工作原理和制作方法，加深对数字
电子电路的理解。
实验器材：数字电子时钟电路板、数字电子元件（如集成电路、LED显示屏、
电阻、电容等）、电源、示波器、万用表等。
实验原理：数字电子时钟是一种利用集成电路和数字显示器构成的时钟，通过
数字电路实现时间的显示和计时功能。
其基本原理是利用集成电路进行时钟信
号的处理和分频，然后将处理后的信号通过数字显示器显示出来。
实验步骤：
1. 按照电路图连接数字电子时钟电路板，并接通电源。
2. 使用示波器和万用表对电路进行检测和调试，确保电路连接正确并且工作正常。
3. 调节时钟信号的频率和分频比，使得数字显示器能够正确显示时间。
4. 对电路进行稳定性和可靠性测试，确保时钟能够长时间稳定运行。
实验结果：经过调试和测试，数字电子时钟能够准确显示时间，并且稳定可靠。
通过示波器观察到的时钟信号波形也符合设计要求。
实验结论：通过本次实验，我们深入了解了数字电子时钟的工作原理和制作方法，掌握了数字电子电路的调试和测试技术。
数字电子时钟作为一种常见的数
字电子产品，具有广泛的应用前景，我们在实验中积累了丰富的经验，为今后
的电子产品设计和制作奠定了良好的基础。
通过本次实验，我们不仅学到了知识，还培养了动手能力和实验技能，为今后
的学习和工作打下了坚实的基础。
希望通过今后的实验学习，我们能够不断提高自己的实验能力和创新能力，为科学技术的发展贡献自己的力量。
电子时钟实验报告一、实验目的学习8051定时器时间计时处理、按键扫描及LED数码管显示的设计方法。
二、设计任务及要求利用实验平台上4个LED数码管，设计带有闹铃功能的数字时钟，要求：1．在4位数码管上显示当前时间，显示格式为“时时分分”；2．由LED闪动做秒显示；3．利用按键可对时间及闹玲进行设置，并可显示闹玲时间。
当闹玲时间到蜂鸣器发出音乐，按停止键使可使闹玲声停止。
三、工作原理及设计思路利用单片机定时器完成计时功能，定时器0计时中断程序每隔5ms中断一次并当作一个计数，每中断一次计数加1，当计数200次时，则表示1s到了，秒变量加1，同理再判断是否1min钟到了，再判断是否1h到了。
为了将时间在LED数码管上显示，可采用静态显示法和动态显示法，由于静态显示法需要数据锁存器等较多硬件，可采用动态显示法实现LED显示。
闹铃声由交流蜂鸣器产生，电路如右图，当P1.7输出不同频率的方波，蜂鸣器便会发出不同的声音。
四、电路设计及描述(1) 硬件连接部分：在ZKS-03单片机综合实验仪上有四位共阳LED数码管，其标号分别为LED1~LED4。
为了节省MCU的I/O口，采用串行接口方式，它仅占用系统2个I/O口，即P1.0口和P1.1口，一个用作数据线SDA，另一个用作时钟信号线CLK，它们都通过跳线选择器JP1相连。
由于采用共阳LED数码管，它的阴极分别通过限流电阻R20~R27连接到控制KD_0~KD_Q7。
这样控制8个发光二极管，就需要8个I/O口。
但由于单片机的I/O口资源是有限的，因此常采用实验电路所示的串并转换电路来扩充系统资源。
串并转换电路其实质是一个串入并处的移位寄存器，串行数据再同步移位脉冲CLK的作用下经串行数据线SDA把数据移位到KD_0~KD_Q7端，这样仅需2根线就可以分别控制8个发光二极管的亮灭。
而P0口只能作地址/数据总线，P2口只能作地址总线高8位，P3.0、P3.1作为串行输入、输出接口，实验仪上单片机可用作I/O的口仅有：P1.0--P1.7 ，8位；P3.2、P3.3、P3.4、P3.5 ，4位。
实验6 数字电子钟的设计一、实验目的1、学会综合运用常用电路单元设计数字系统2、学会组装调试技术3、完成数字钟的基本功能及扩展电路的设计任务二、实验原理数字钟是一个将“时”，“分”，“秒”显示于人的视觉器官的计时装置。
它的计时周期为12小时，显示满刻度为12时59分59秒，另外有报时功能。
因此，一个基本的数字钟电路主要由译码显示器、“时”，“分”，“秒”计数器、报时电路和振荡器组成。
干电路系统由秒信号发生器、“时、分、秒”计数器、译码器及显示器、整点报时电路组成。
秒信号产生器是整个系统的时基信号，它直接决定计时系统的精度，一般用石英晶体振荡器加分频器来实现。
将标准秒信号送入“秒计数器”，“秒计数器”采用60进制计数器，每累计60秒发现胡一个“分脉冲”信号，该信号将作为“分计数器”的时钟脉冲。
“分计数器”也采用60进制计数器，每累计60分钟，发出一个“时脉冲”信号，该信号将被送到“时计数器”。
“时计数器”采用12进制计时器，可实现对12小时的累计。
译码显示电路将“时”、“分”、“秒”计数器的输出状态菁七段显示译码器译码，通过六位LED 七段显示器显示出来。
整点报时电路时根据计时系统的输出状态产生一脉冲信号，然后去触发一音频发生器实现报时。
1、振荡器振荡器的作用是产生时间标准信号。
数字钟的精度就是主要取决于时间标准信的频率和稳定度。
2、计数器根据计数周期分别组成两个60进制（秒、分）和一个12进制（时）的计数器。
把它们适当连接可以构成秒、分、时的计数，实现计时功能。
3、译码和数码显示电路译码和数码显示电路是将数字钟的计时状态直观清晰地反映出来。
可被人们的视觉器官所接受。
显示器件选用LED七段数码管。
在译码显示电路输出信号的驱动下，显示出清晰直观的数字符号。
4、报时电路当数字钟显示整点时，应能报时。
要求当数字钟的“分”和“秒”计数器计到59分50秒时，驱动音响电路。
5、原理框图6、实现方案自行选择芯片，例如74LS90、74LS192、74LS160、74LS161、555、晶振等常用数字电路集成电路，来完成电路的设计与调试，并最终完成设计。
课题一数字电子钟电子钟是一种高精度的计时工具，它采用了集成电路和石英技术，因此走时精度高，稳定性能好，使用方便，且不需要经常调校。
电子钟根据显示方式不同，分为指针式电子钟和数字式电子钟。
指针式电子钟采用机械传动带动指针显示；而数字式电子钟则是采用译码电路驱动数码显示器件，以数字形式显示。
这些译码显示器件，利用集成技术可以做的非常小巧，也可以另加一定的驱动电路，推动霓红灯或白炽灯显示系统，制做成大型电子钟表。
因此，数字式电子钟用途非常广泛。
一、课程设计(综合实验)的目的与要求设计一个具有如下功能的数字电子钟：1．基本功能（1）能直接显示时、分、秒；（2）能正确计时，小时采用二十四进制，分和秒采用60进制；（3）有校时功能，手动调整时、分；2．扩展功能（1）能进行24小时整点报时，要求从59分50秒开始，每2秒钟响一声，共响5次；每响一次声音持续0.5秒。
（2）要求只在6--22点之间每整点报时，23--5点之间整点不报时；（3）具有任意几点几分均可响铃的闹钟控制电路。
响铃1分钟，可人为通过开关使响铃提前终止；二、设计（实验）正文数字电子钟实际上是一个对标准频率（1HZ）进行计数并通过数码管显示的计数电路，由于计数的起始时间与标准时间（如北京时间）不一致，故需要在电路上加一个校时电路。
标准的1HZ时间信号必须准确稳定，可以使用555定时器设计1HZ的振荡电路。
时间计数电路由秒计数器（个位，十位）、分计数器（个位，十位）电路构成，秒个位和秒十位计数器、分个位和分十位计数器均为60进制计数器，而根据设计要求，时个位和时十位计数器为24进制计数器。
1．系统原理框图如下：2.1 分、秒计时器分、秒计时器均为60进制计数器，当秒计时器接受到一个秒脉冲时，秒计数器个位开始从1计数到9，同时在个位计数产生进位时将进位接秒计数器的十位计数器CLK，此时秒显示器将显示00、01、02、...、59、00；每当秒计数器数到00时，就会产生一个脉冲输出送至分计时器，此时分计数器数值在原有基础上加1，其显示器将显示00、01、02、...、59、00，当分计数器产生进位时，将会在进位端产生高电平，进而触发电路，驱动蜂鸣器，起到整点报时的功能。
一）设计题目:电子钟二）设计任务和基本要求:1.实验台上的六个数码管显示时、分、秒；2.能使电子钟复位(清零)；3.能启动和停止电子钟运行；4.在电子钟停止运行状态下，能够修改时、分、秒的值；5.具有报时功能，整点时喇叭鸣叫。
三）所用主要器件和设备:1、TDS 系列数字电路实验系统2、ISP 系统可编程器件以及《数字逻辑》课程实验所用部分中、小规模集成电路等3、PC 计算机4、ISP1032E 可编程逻辑器件以及数据选择器、触发器、移位寄存器、计数器及基本门电路等5、在Windows 平台上运行的ispLEVER 编程软件四）设计思想:数字钟电路的基本结构由两个 60 进制计数器和一个24 进制计数器组成，分别对秒、分、小时进行计时，当计时到23 时59 分59 秒时，再来一个计数脉冲，则计数器清零，重新开始计时。
当数字钟处于计时状态时，秒计数器的进位输出信号作为分钟计数器的计数信号，分钟计数器的进位输出信号又作为小时计数器的计数信号时、分、秒的计时结果通过6 个数码管来动态显示。
数字钟除了能够正常计时外，还应能够对时间进行调整。
因此，通过模式选择信号MOD1、MOD2 控制数字钟的工作状态，即控制数字钟，使其分别工作于正常计时，调整分、时和设定分、时5 个状态。
当数字钟处于计时状态时，3 个计数器允许计数，且秒、分、时计数器的计数时钟信号分别为CLK,秒的进位, 分的进位;当数字钟处于调整时间状态时，被调的分或时会一秒一秒地增加；当数字钟处于定时状态时，可以设定小时和分；当计时到所设定的时刻时，会响闹钟五）设计步骤及程序:pause是暂停键，当暂停时set1与set2分别控制调节为时还是为分或是为秒。
exam提供一个模拟上升沿，hh，hl，mh，ml，sh，sl分别控制小时高位，低位，分钟高位，分钟低位，秒高位，低位。
thh，thl，tmh，tml，tsh，tsl分别表示时分秒变化的中间变量。
