变压器、箱式变电所安装施工工艺标准（QB-CNCEC J060102-2004）1 适用范围本工艺标准适用于一般工业与民用建筑电气安装工程10KV及以下中小型室内变压器及箱式变电所安装。
2 施工准备2.1 原材料半成品的要求2.1.1查验合格证和随带技术文件，变压器应有出厂试验记录。
2.1.2变压器应有铭牌，铭牌上应注明制造厂名，额定容量，一、二次额定电压，电流电阻抗电压（%）及接线组别等技术数据。
附件齐全，绝缘件无缺损、裂纹，充油部分不渗漏，充气高压设备气压指示正常，涂层完整。
2.1.3 干式变压器的局放试验PC值及噪声测试Db(A）值应符合设计及标准要求。
2.1.4 带有防护罩的干式变压器，防护罩与变压器的间距应符合标准的规定。
2.1.5 型钢：各种规格型钢应符合设计要求，并无明显锈蚀。
2.1.6 螺栓：除地脚螺栓及防震装置螺栓外，均采用镀锌螺栓，并配相应的平垫圈和弹簧垫。
2.1.7 其它材料：蛇皮管，耐油塑料管，电焊条，防锈漆，调合漆及变压器油，均应符合设计要求，并有产品合格证。
2.2主要机具2.2.1 搬运吊装机具：汽车吊、汽车、卷扬机、吊链、三步搭、道木、钢丝绳、带子绳、滚杠。
2.2.2 安装机具：台砂轮、电焊机、气焊工具、电锤、台虎钳、活扳子、锤子、套丝扳、滤油机、行灯变压器、电工用梯、手电钻。
2.2.3 测试器具：钢卷尺，钢板尺，水平尺，线坠，摇表，万用表，钳形电流表，温度计，电桥及试验仪器。
2.3 作业条件2.3.1 施工图及技术资料齐全无误。
2.3.2 土建工程基本施工完毕，标高、尺寸、结构及预埋件焊件强度均符合设计要求。
2.3.3 变压器轨道安装完毕，并符合设计要求（注：此项工作应由土建做，安装单位配合）。
2.3.4 墙面、屋顶喷浆完毕，屋顶无漏水，门窗及玻璃安装完好。
2.3.5 室内地面工程结束，场地清理干净，道路畅通。
2.3.6 安装干式变压器室内应无灰尘，相对湿度宜保持在70%以下。
变压器安装检验批质量验收记录一、项目概述根据合同要求，我公司承担了XX大厦变压器的安装工程，现已完成所有安装工作，为确保工程质量符合要求，特进行质量验收。
二、验收人员验收单位：XX检测公司验收人员：A、B、C三、检验依据1.《变压器安装技术规范》2.合同要求3.设计图纸和规范文件四、检验内容1.变压器运输、搬运、吊装工作是否符合规范要求；2.变压器支架、隔离装置是否固定可靠；3.变压器引线和接线端子是否牢固，接地装置是否良好；4.变压器润滑系统、冷却系统是否正常；5.变压器连接线和配电系统接头是否正确；6.变压器绝缘及防护装置是否正常；7.变压器防火、防爆措施是否到位；8.变压器仪器设备是否安装正确，是否符合要求；9.变压器标识、铭牌是否齐全、准确。
五、检验方法1.现场实地检查：对变压器的安装情况进行现场检查，对照设计图纸和技术规范，核对安装是否正确；2.测试仪器检测：使用合适的测试仪器对变压器的电气性能、绝缘性能、冷却系统等进行检测。
六、检验结果经过检验，变压器安装质量验收结果如下：1.变压器运输、搬运、吊装工作符合规范要求；2.变压器支架、隔离装置固定可靠；3.变压器引线和接线端子牢固，接地装置良好；4.变压器润滑系统、冷却系统正常；5.变压器连接线和配电系统接头正确；6.变压器绝缘及防护装置正常；7.变压器防火、防爆措施到位；8.变压器仪器设备安装正确，符合要求；9.变压器标识、铭牌齐全、准确。
七、不合格项处理在检验过程中未发现不合格项。
八、检验结论经过质量验收，变压器安装质量符合设计规范和合同要求。
九、资料整理与归档检验报告、检验记录等相关资料将进行整理并归档，便于日后查阅。
XXX配电房变压器及开关柜安装施工方案二0一二年七月目录一、施工内容 (1)二、编写依据 (1)三、施工准备 (1)四、施工安排 (2)五、施工工艺控制 (2)1、变压器安装 (2)2、开关柜安装 (4)3、母线安装 (5)3、开关柜调试 (7)4、变压器试验 (7)六、安全管理 (8)XXX配电房变压器及开关柜安装施工方案一、施工内容1、安装1000KVA的室内变压器1台及附件，及母线桥等附件；2、安装开关柜1台；3、变压器及开关柜调试。
二、编写依据1、《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ 148—19902、《电气装置安装工程质量检验及评定规程第3部分：电力变压器、油浸电抗器、互感器施工质量检验》DL/T 5161.3—20023、《电气装置安装工程高压电器施工及验收规范》GBJ 147—19904、《电气装置安装工程母线装置施工及验收规范》GBJ 149—19905、《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB 50171—19926、《电气装置安装工程电气设备交接试验标准》GB 50150—20067、《南方电网工程施工工艺控制规范》Q/CSG 11105—2008三、施工准备1、施工现场作业环境已达到开工条件（1）工程所需的变压器、开关柜、母线等施工材料已到位，施工图纸、厂家安装说明书等技术资料齐全；（2）开工所需的施工技术人员、机具齐全；（3）配电房已经验收合格，满足电气安装条件。
（4）施工现场的作业环境满足变压器、开关柜的吊装。
2、施工机具配备（1）运输工具：1.75吨汽车1辆；（2）起重工具：8吨吊车1辆、钢丝绳、手索8条、长索6条；（3）施工机具：千斤顶、钢管、冲孔机、手拉葫芦、撬棍、滚杠、活动扳手、套筒扳手、冲击钻、梅花扳手、力矩扳手、专用液压手动搬运车、水平尺、电焊机、电工工具1批等；（4）试验仪器：万用表、钳表、试验变压器、控制操作箱、变比测试仪、绕组直流电阻测试仪（或单臂电桥、双臂电桥）、2500V绝缘电阻表、油耐压试验仪、温湿度计等。

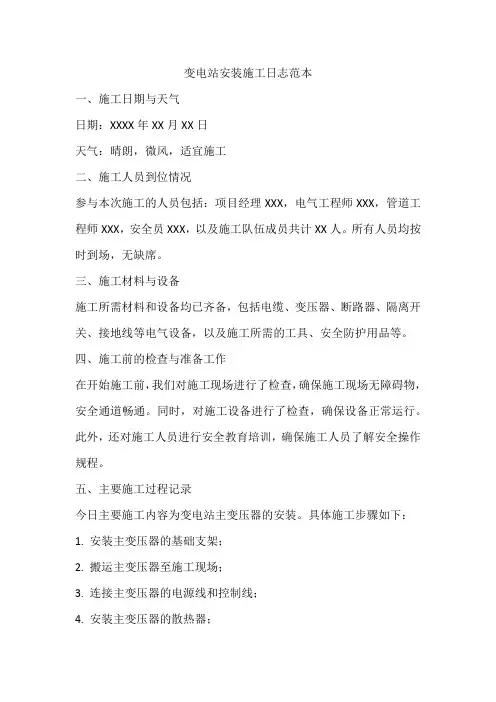

变电站安装施工日志范本一、施工日期与天气日期：XXXX年XX月XX日天气：晴朗，微风，适宜施工二、施工人员到位情况参与本次施工的人员包括：项目经理XXX，电气工程师XXX，管道工程师XXX，安全员XXX，以及施工队伍成员共计XX人。
所有人员均按时到场，无缺席。
三、施工材料与设备施工所需材料和设备均已齐备，包括电缆、变压器、断路器、隔离开关、接地线等电气设备，以及施工所需的工具、安全防护用品等。
四、施工前的检查与准备工作在开始施工前，我们对施工现场进行了检查，确保施工现场无障碍物，安全通道畅通。
同时，对施工设备进行了检查，确保设备正常运行。
此外，还对施工人员进行安全教育培训，确保施工人员了解安全操作规程。
五、主要施工过程记录今日主要施工内容为变电站主变压器的安装。
具体施工步骤如下：1. 安装主变压器的基础支架；2. 搬运主变压器至施工现场；3. 连接主变压器的电源线和控制线；4. 安装主变压器的散热器；5. 对主变压器进行测试和调试。
六、质量检测与验收质量检测人员对主变压器的安装质量进行了检查，确认安装符合标准。
验收合格后，相关人员在验收单上签字确认。
七、异常情况处理及安全措施在施工过程中，发现部分基础支架的安装位置不符合要求，立即进行了调整。
同时，为了确保施工安全，采取了以下安全措施：设置安全警示标志，配备专职安全员进行现场监督，定期检查施工现场的安全状况。
八、每日总结与次日计划今日的施工进度顺利，主变压器的安装已经完成。
明日计划进行电气设备的调试工作，确保变电站正常运行。
同时，将继续关注安全状况，确保施工人员的安全。
干式变压器安装作业指导书1.编制目的本作业指导书应用于10kV配电房施工作业中,干式变压器的安装及带电试验.2.编制依据2.1《火电施工质量检验及评定标准》电气装置篇;2.2 SCB10系列干式变压器产品使用说明书；2.3《电力建设安全工作规程》;2.4本项目施工设计图纸（电气卷册)；2.5《电力建设施工及验收技术规范》3.施工内容低压脱硫变压器检查、干燥、本体安装及变压器附件的安装、带电试运行.4.施工条件4.1人员配备：4.2应具备的条件4.2.1土建已施工完,场地清理干净，且在墙上标出地面标高.4.2.2作业指导书已编制,并已审批通过。
4.2.3由技术人员组织施工人员熟悉施工图纸和技术资料，并进行技术交底,安全交底已完成.4.2.4变压器已运抵现场.4.2.5会同有关部门进行开箱检查验收，并作好记录。
5.施工程序及方法5.1施工程序：施工准备→基础槽钢制作及安装→变压器二次运输→变压器开箱检查→变压器就位→母线桥安装→母线连接→变压器安装后的检查.5.2施工方法5.2.1基础型钢的制作。
5.2.2按设计规格领取＃8槽钢作基础型钢。
5.2.3将槽钢放在水平台板上用大锤校正平直，经检验直至每米不平度、不直度均小于 1。
5mm。
5.2.4按设计尺寸用无齿锯下料,并用磨光机或锉刀清理锯口处毛刺，使之光滑。
5.2.5拼装型钢框架，用钢卷尺检测型钢框架对角线误差不小于5mm，用水平仪检测型钢不直度、不平度（每米不大于1。
5mm，全长不大于5mm）.基本合格后,电焊在一起，再次复检，合格后焊牢.5.2.6用铁刷消除型钢上锈迹，露出金属光泽后刷一道红丹漆防腐，然后再刷一遍和设备颜色一致或相近的面漆.5.3基础型钢安装5.3.1联系土建清理处预埋件，同时标出室内最终地坪标高，以设计院所出变压器布置图为准，安装基础型钢.5.3.2以建筑物中心线为平行线,找正基础型钢安装基准线（误差不大于5mm)，以土建所标室内最终地坪标高加上5mm作为基础型钢上平面基准,用水平仪或U形管水平法校正合格后焊牢.有母线桥的两端盘基础,应注意相互间槽钢间距、平行度。
变压器更换及安装作业引导书1适用范围本引导书适用于6～10kV电力变压器的安装及更换作业。
2编制依据2.1《铁路电力管理规定》和《铁路电力安全工作规程》（铁运〔1999〕103号）。
2.2《铁路电力安全工作规程补充规定》（铁总运[2023]51号）。
2.3《高速铁路电力管理规定》（铁总运[2023]49号）。
2.4《杭州供电段高速铁路电力设备检修管理细则》。
2.5《杭州供电段高速铁路电力设备运行管理细则》。
2.6《杭州供电段普速铁路电力设备检修管理细则》。
2.7《杭州供电段普速铁路电力设备运行管理细则》。
3安全风险提示3.1风险识别3.1.1检修过程中，存在触电损害。
3.1.2检修过程中，存在高空坠落损害。
3.1.3检修过程中，存在机器具损害。
3.2管控措施3.2.1变压器停电时，首先认真核对停电范围是否与工作票所写的相符，在有可能来电方向设置接地封线，悬挂“已接地”的标示牌。
3.2.2对于低压停电作业，应从各方面断开电源，将配电箱加锁。
没有配电箱时应取下熔断器。
严防低压返送电。
3.2.3用摇表测量变压器的绝缘电阻时，应由两个人进行，并从各方面断开电源，检查无电和确认设备上无人工作后方可进行，在测量前后必需将变压器高处与低处压侧对地放电，在测量中禁止任何人触及设备。
3.2.4安全员对进入现场人员的安全防护用品进行检查，确保人员正确佩戴安全帽。
3.2.5运输变压器时，使用垫木方式和大绳固定防止变压器在车上滑动，严禁人货混载。
3.2.6拆除、安装变压器时设专人指挥，有明确的信号，统一指挥，统一行动，防止变压器脱落砸伤人员，不得盲目蛮干。
3.2.7起重指挥人员必需持证上岗，变压器装卸起吊点选择要合适、绑扎坚固。
3.2.8施工区域做好围蔽及警示标志措施，防止外人误入工作区域。
3.2.9项目负责人对特种作业人员资质进行审核，确保特种作业人员资质符合要求。
3.2.10确认变压器输出电压、相位、相序无误后，方能向用户送电。

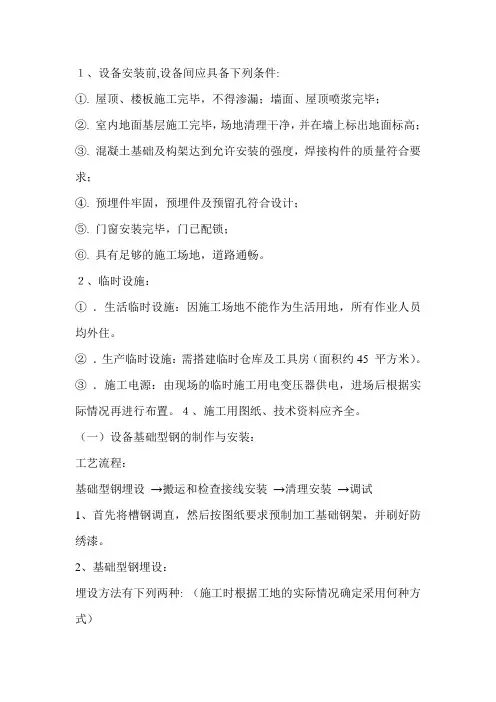

１、设备安装前,设备间应具备下列条件:①. 屋顶、楼板施工完毕，不得渗漏；墙面、屋顶喷浆完毕；②. 室内地面基层施工完毕，场地清理干净，并在墙上标出地面标高；③. 混凝土基础及构架达到允许安装的强度，焊接构件的质量符合要求；④. 预埋件牢固，预埋件及预留孔符合设计；⑤. 门窗安装完毕，门已配锁；⑥. 具有足够的施工场地，道路通畅。
２、临时设施：①．生活临时设施：因施工场地不能作为生活用地，所有作业人员均外住。
②．生产临时设施：需搭建临时仓库及工具房（面积约45 平方米）。
③．施工电源：由现场的临时施工用电变压器供电，进场后根据实际情况再进行布置。
４、施工用图纸、技术资料应齐全。
（一）设备基础型钢的制作与安装：工艺流程：基础型钢埋设→搬运和检查接线安装→清理安装→调试1、首先将槽钢调直，然后按图纸要求预制加工基础钢架，并刷好防绣漆。
2、基础型钢埋设：埋设方法有下列两种: （施工时根据工地的实际情况确定采用何种方式）a直接埋设法：这种埋设法是在土建打砼时直接将基础型钢埋设好,埋设前先将型钢调直,除去铁锈，按图纸尺寸下好料并钻好孔,再按图纸的标高尺寸、测量其安装位置，将型钢放在所测量的位置上，并用水平尺调好水平,水平误差每米不超过1mm，全长不超过5mm。
配电柜的基础型钢一般为两根，埋设时应使其平行，并处于同一水平上。
埋设的型钢可高出地表面5-10mm，水平调好后，可将型钢固定牢固。
全部工作做完后，应再仔细检查安装尺寸和水平情况是否有变化，如不符合要求，应及时处理。
b 预留槽埋设法：用这种方法埋设型钢是在土建打砼的时候,根据图纸的要求在埋设位置预埋好用钢筋做成的钢筋钩,并且预留出型钢的空位。
预留空位的方法是在浇注砼地面的时候，在地面上埋入比型钢略大的木盒(一般大约在30mm 左右)，待砼凝固后，将埋入的木盒取出，再埋设基础型钢。
埋设型钢时，应先将预留的空位清扫干净，按上述要求将型钢加工好，然后将型钢放入埋设位置，并按上述方法和要求调好水平。

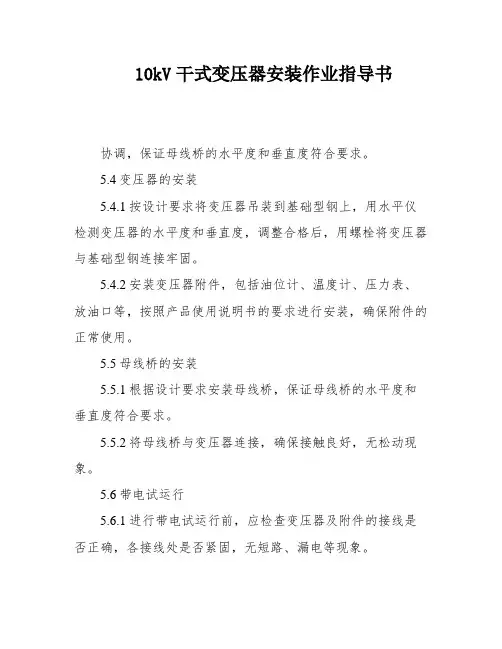

10kV干式变压器安装作业指导书协调，保证母线桥的水平度和垂直度符合要求。
5.4变压器的安装5.4.1按设计要求将变压器吊装到基础型钢上，用水平仪检测变压器的水平度和垂直度，调整合格后，用螺栓将变压器与基础型钢连接牢固。
5.4.2安装变压器附件，包括油位计、温度计、压力表、放油口等，按照产品使用说明书的要求进行安装，确保附件的正常使用。
5.5母线桥的安装5.5.1根据设计要求安装母线桥，保证母线桥的水平度和垂直度符合要求。
5.5.2将母线桥与变压器连接，确保接触良好，无松动现象。
5.6带电试运行5.6.1进行带电试运行前，应检查变压器及附件的接线是否正确，各接线处是否紧固，无短路、漏电等现象。
5.6.2进行带电试运行时，应按照产品使用说明书的要求进行操作，记录各项数据，并进行监测，确保变压器正常运行。
6.安全措施6.1施工前，应进行安全交底，明确各人员的责任和安全要求。
6.2施工过程中，应严格按照施工程序和方法进行操作，保证安全。
6.3施工现场应设立安全警示标志，保持施工现场的整洁和安全。
6.4施工结束后，应进行安全检查和验收，确保施工过程中未发生任何安全事故。
7.质量要求7.1基础型钢制作及安装符合设计要求，平整、牢固、水平度和垂直度符合要求。
7.2变压器及附件安装符合产品使用说明书的要求，接线正确，紧固可靠。
7.3母线桥安装符合设计要求，水平度和垂直度符合要求，与变压器连接良好。
7.4带电试运行正常，各项数据符合要求，无短路、漏电等现象。
8.验收及记录8.1施工结束后，应进行验收，验收合格后方可投入使用。
8.2应对施工过程中的各项数据进行记录，包括基础型钢制作及安装记录、变压器及附件安装记录、母线桥安装记录、带电试运行记录等。
在干式变压器的安装时，应先去除包装箱，吊放在滚杠上，缓缓推至槽钢基础旁。
必要时可在变压器下部1/3处的锁架上用葫芦牵引。
干式变压器直接固定在型钢上时，用三脚扒杆加葫芦起吊变压器就位，用水平仪、铅锤线、钢尺测量就位偏差，用垫铁皮之法减少偏差至优良范围以内，薄铁皮之间以及薄铁与基础型钢间用电焊点牢，并在变压器底座上作好对应标记。
SCB11干式变压器采购项目10kV干式变压器设备招标技术规范书1、概述1.1本技术文件规定了XXXXXXXXXXXXXX供配电项目中SCB11干式变压器的功能设计、结构、性能、安装和试验等方面的技术要求。
本次招标为XX台SCB11变压器。
变压器档次应同等或优于上海ABB变压器有限公司、广州西门子变压器有限公司、苏州施耐德变压器有限公司的产品，上海通用电气广电有限公司生产的变压器，不接受OEM贴牌方式生产的变压器产品。
1.2 本技术文件的技术要求、数据表及附件是所招标设备设计和制造的最低要求。
招标设备的设计、制造及试验应符合国家、国际行业标准和规范的最新版本中的有关规定。
1.3 投标人报价所选用的技术应先进可靠，并具有成功运行业绩。
且在工业化生产实践中证明是先进可靠的，能保证设备在长周期、满负荷条件下稳定运行。
1.4 遵循本技术文件说明的任一条款均不能认为可以解除投标人对所供货物应承担的责任。
当投标人认为招标人的招标文件有相互矛盾时，应尽快以书面形式通知招标人，以便及时澄清。
1.5 所有投标文件和中标后所提供的图纸资料必须采用中文编制。
设计图纸和文件采用的计量单位是国际通用标准计量单位。
1.6 投标人的供货应遵循本技术文件提出的要求，如有偏离应取得招标人的书面认可。
1.7 投标人如果没有以书面形式对本技术文件的条文提出异议，招标人可以认为投标人完全满足本技术文件的要求。
1.8 招标人对上述图纸和资料的认可，不能解除投标人应满足招标人订货单中所要求的责任。
1.9 投标人应遵守并执行中华人民共和国国家技术监督局或行业部门发布实施的有关标准、规范、并在报价文件中列出主要技术标准规范一览表。
1.10 指定品牌制造商应具有设计、制造许可证。
1.11 招标人如发现投标人所提供的设备和材料低于合同规定的标准时，有权要求投标人进行更换，费用由投标人自负。
1.12 招标人有权在招标过程中因设计等原因对参数做局部的修改和调整。
铜鼓山110kV变电站新建工程10kV配电装置安装施工方案重庆电力建设总公司送变电分公司铜鼓山110kV变电站新建工程施工项目部2013年09月15日铜鼓山110kV变电站新建工程10kV配电装置安装施工方案审批表重庆电力建设总公司送变电分公司铜鼓山110kV变电站新建工程施工项目部编制目录一、工程概况及工程量 (1)二、施工进度计划 (1)三、施工顺序方法 (2)四、主要施工机具、材料、人力配置 (3)五、作业步骤及质量标准 (4)六、危险点分析及控制措施 (11)七、安全、文明施工及环境保护措施： (13)八、其它背景资料及注意事项 (14)一、工程概况及工程量（一）工程概况：铜鼓山110kV变电站工程位于重庆市渝北区天宫殿村境内，渝黔高速公路西侧、童家院子立交桥北侧，当地地名叫生基梁，属江北供电局供电片区。
规划规模：主变容量为3×63MVA，电压等级110/10kV；110kV出线6回，双母线接线；10kV出线48回，单母线四分段接线；无功补偿容量3×2×5010kvar。
本期规模：主变容量为2×63MVA；110kV出线4回（出线排序自南向北依次为：江北城Ⅰ线、江北城Ⅱ线、界石堡Ⅰ线、界石堡Ⅱ线、备用Ⅰ、备用Ⅱ），双母线接线；建设110kV #3主变进线及备用Ⅰ、备用Ⅱ出线间隔母线侧隔离开关及接地刀闸；10kV出线32回，单母线分段接线；无功补偿容量2×2×5010kvar。
（二）主要工程量：二、施工进度计划根据现场实际情况及土建施工情况拟定的施工计划如下：三、施工顺序方法1、施工准备1.1 对现场到货材料进行清点，认真核对设备型号、电压、规格应符合设计要求，如有误，应及时向监理及建设单位反映。
设备外观应无损伤、出厂技术资料、合格证、附件等应齐全。
设计图纸齐全，并经过图纸会审。
班组长及技术负责人对现场进行勘察并确定安装方案。
1.2对土建预埋件进行核查，不合格的督促土建单位立即整改。
10kV干式变压器电气交接试验分析发布时间：2021-11-10T02:44:00.436Z 来源：《河南电力》2021年7期作者：李辉文[导读] 10kV变配电所是供配电系统中一个的重要环节，它是将电网电能输送到用户的一个中转站，而10kV干式变压器更是这个中转站的心脏。
20世纪80年代末，干式变压器从国外进入中国，至今每年以超过25%的增长率迅猛发展。
干式变压器的优点主要集中在节能、环保、性能参数等方面。
所以干式变压器已经成为变配电室的主流变压器。
新建变配电室在干式变压器安装后必须对干变的主要性能进行测试，作为干式变压器受送电的主要依据。
李辉文（东莞市输变电工程建设有限责任公司广东省东莞市 523000）摘要：10kV变配电所是供配电系统中一个的重要环节，它是将电网电能输送到用户的一个中转站，而10kV干式变压器更是这个中转站的心脏。
20世纪80年代末，干式变压器从国外进入中国，至今每年以超过25%的增长率迅猛发展。
干式变压器的优点主要集中在节能、环保、性能参数等方面。
所以干式变压器已经成为变配电室的主流变压器。
新建变配电室在干式变压器安装后必须对干变的主要性能进行测试，作为干式变压器受送电的主要依据。
关键词：10kV干式变压器；交接试验；技术措施引言由于油浸式电力变压器不能在高层建筑主体内进行布置，这就加快了干式变压器推广应用的进程。
而且与干式变压器性能及使用规范相关的标准也相继出台，这为干式变压器使用者提供了全面的指导。
但由于干式变压器技术发展速度较快，这就需要正确对干式变压器进行选型，同时还要做好干式变压器的运行维护工作，确保干式变压器运行的经济性和安全性。
1干式变压器的优点干式变压器是指铁芯和绕组不浸渍在绝缘油中的变压器，相对于油式变压器，不存在火灾、爆炸、污染等问题，另外，干式变压器结构简单，运行稳定，维护性能好，占用空间少且故障判断方便。
（1）干式变压器用环氧树脂直接浇注包封，绝缘性能好，线圈强度高，可防止绕组或铁芯受潮。
干式变压器使用说明书市新盛电器XX公司目录一、使用围二、产品结构特点与优良品质三、产品的应用围四、产品的正常使用条件五、产品的运输、吊装六、检查验收七、产品安装八、运行前的试验九、产品投入运行十、树脂浇注干式变压器的维护、保养十一、安全注意事项干式变压器安装使用说明书一、使用围本说明书适用于电压等级10kv与以下，容量2500kva与以下，干式变压器的安装、使用。
二、产品结构特点与优良品质该品牌干式变压器，是先进工艺技术、设备与材料生产的产品。
1、绕组绕组采用F级以上复合绝缘铜导线。
2、铁心铁心采用优质硅钢片,铁心外表面全部用树脂涂复密封与粘结，铁心耐潮湿，不生锈。
三、产品的应用围该品牌干式变压器，动、热稳定性能好，过载能力强、损耗低、噪声小、耐潮湿、不助燃、少维护、不污染环境等优点。
最适合于人口较为集中的高层建筑、商业中心、住宅小区、学校、医院、剧院、车站、船舶、码头、机场等。
实验室、博物馆、海上钻井平台、地铁、隧道、石油化工厂、变电站、组合式电站、泵站、供水站等防火要求高、环境潮湿、维护保养较困难的场所都适用。
四、产品的正常使用条件海拔高度：1000M与以下环境温度：最高气温+45℃最低气温+15℃绕组的最高温升≦100K绕组的是热点温度155℃冷却方式：自冷式（AN)和风冷式（AF)两种使用场所应清洁，有一定的自然通风和人为通风的条件，通风量按1KW损耗4-4.5/MIN选取。
变压器应安装在不易被洪水淹没的地方。
如果使用条件有部分不能满足或者有特殊使用要求时可在市场化时提出，经双方协商解决，为用户提供满意的产品。
五、产品的运输、吊装1、产品发运时，应将产品牢固在固定的运输车上，运输过程中预防强烈的冲击、振动和偏摆。
要注意天气。
如遇下雨、雪务必用雨布将产品掩盖起来。
2、整台产品起吊，要注意在包装箱四下角标示的吊装位置，吊绳要放在枕木下面，如产品要从包装箱吊出时，必须同时使用上夹件上的四个吊板（或吊环），吊绳之间的夹角不得大于60º.3、运输过程中，变压器的倾斜度不大于30º..4、产品若需要配有小车，运输时应将小车拆下，倒放固定在底座下面，并用螺栓紧固，以防产品运输中移位。
10KV变压器技术规范书（干式）邯钢钢后改造公辅配电工程10KV变压器招标文件技术规范书工程概述：本工程范围包括邯郸钢铁集团邯钢球团35KV变电工程中所需电力变压器的供货及维护内容。
一、总则：1.本规范适用于三相干式变压器设备，提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。
2.采购人在本规范中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，投标人应提供一套满足本规范和所列标准要求的高质量产品及其相应服务。
对国家有关安全、环保等强制性标准必须满足其要求。
3.如未对本规范提出偏差，将认为投标人提供的设备符合规范书和标准的要求。
4.投标人须执行本规范所列标准。
有矛盾时，按较高标准执行。
二、区域气象条件室外计算温度（冬季采暖）： -7℃室外计算温度（夏季通风）：32℃一日最大降雨量： 518.5mm一小时最大降雨量： 107.5 mm平均年总降水量： 569.3 mm最冷月份（1月）平均湿度： 59%最热月份（7月）平均湿度： 76%夏季（6～8月）相对湿度: 71%冬季（12～2月）相对湿度： 60%年平均温度：13.5℃年最高气温：42.5℃年最低气温： -19.0℃夏季平均温度：26.9℃冬季平均温度： -2.0℃三、应遵循的主要现行标准除本标书涉及到的技术规定外，所有设备还应符合下列标准。
本节的有关标准包括但不限于以下的IEC和GB标准，若IEC和GB标准有不同之处，则符合其中标准较高的一个。
（1）GB1094.1～5-1999，GB1094，3-5《电力变压器》（2）GB/T6451-1999《三相油浸电力变压器技术参数和要求》（3）GB/T311.1-3.11-97《高压输变电设备的绝缘配合高压试验技术》（4）GB10237-88《电力变压器绝缘水平和绝缘试验，外绝缘的空气间隙》（5）GB7595-87《运行中变压器油质量标准》（6）GB7328-87《变压器的声级测量》（7）GB7354-87《局部放电量测量》（8）GB/T15164-94《油浸式电力变压器负载导则》（9）DL/T586-95《电力设备用户监造技术导则》（10）IEC76-2-76《温升》（11）IEC76-3-80《绝缘水平和介质试验》（12）IEC76-5-76《承受短路能力》（13）IEC511-76《变压器和电抗器声波测量》（14）IEC354-72《油浸变压器负荷导则》（15）IEC606-78《电力变压器使用导则》（16）IEC615-78《电力变压器接线端和分接标志》（17）GB/T311.1-3.11-97《高压输变电设备的绝缘配合高压试验技术》（18）GB2536-1990《变压器油》（19）JB/T56011-92《油浸式电力变压器产品质量分等》（20）JB/T8636-1997 《电力变流变压器》（21）ZBK41005-89《6-220kV变压器声级》（22）行标JB/T56011-92《油浸式电力变压器产品产量分级》乙方采用上述或其它标准时，该标准应符合中华人民共和国国家标准（GB）或国际标准（IEC）,同时应选用最新标准。
电力变压器安装分项工程质量验收记录一、项目概述根据《电力变压器安装工程质量验收规范》的要求，经过施工单位的施工和监理单位的监理，本次电力变压器安装分项工程的施工已经完成，现进行质量验收。
二、验收内容1.施工单位的工艺措施、安全防护、材料及质量管理等是否符合规范要求；2.施工单位的施工记录、材料进场验收记录、施工工序验收记录等是否完整；3.是否符合变压器设备相关技术要求和设计文件的规定；4.电力变压器的基础、固定方式、绝缘及接地等是否符合要求；5.变压器室及其周边的环境是否满足要求，包括通风、排水、防火等；6.变压器的各项测试数据是否符合设计要求。
三、验收过程及结果1.施工单位的工艺措施和安全防护施工单位在施工过程中采取了合理的工艺措施，保证了施工质量。
安全防护措施齐备，操作人员穿戴完善的安全装备，并且按照安全规范进行作业，未发生任何安全事故。
2.材料及质量管理施工单位严格按照设计要求和质量标准选择和采购材料，并做好了材料进场验收记录。
材料质量良好，未发现任何质量问题。
3.设备技术要求和设计文件的符合情况根据设计文件的要求，施工单位安装了符合相关技术要求的电力变压器设备，设备型号、规格、型式等与设计文件一致。
4.基础及固定方式、绝缘及接地的符合情况施工单位根据设计文件要求进行了电力变压器基础的施工，基础坚固牢固，符合要求。
变压器的固定方式采用了专用固定器具，固定牢固可靠。
各项接地、绝缘措施均符合规范要求。
5.变压器室及其周边环境的情况变压器室通风良好，符合要求，布置合理，道路、排水系统、储油池等设施完善。
变压器室内部环境清洁整齐，无积水、漏水等情况。
6.检测数据的符合情况施工单位进行了变压器设备的各项测试，测试结果符合设计要求，测试数据稳定可靠。
四、质量验收结论本次电力变压器安装分项工程经过验收，施工单位的工艺措施、安全防护、材料及质量管理等均符合规范要求，并且设备的基础、固定方式、绝缘及接地等符合要求，变压器室及其周边环境满足要求。

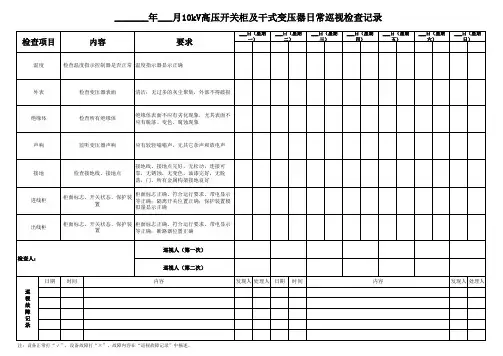

10kV干式变压器安装记录
安装位置制造厂家
型号出厂编号出厂日期
工序检验项目性质质量标准检验方法及器具检查结果
设备检查外
壳
及
附
件
铭牌及接线图标志齐全清晰观察检查齐全清晰
附件清点齐全
对照设备装箱单
检查
齐全绝缘子外观光滑，无裂纹观察检查光滑，无裂纹
铁
芯
检
查
外观检查无碰上变形观察检查无碰上变形
铁芯紧固件检查紧固，无松动用扳手检查紧固，无松动
铁芯绝缘电阻主要绝缘良好
打开夹件与铁芯
接地片用兆欧表
检查
绝缘良好铁芯接地主要1点观察检查符合
绕
组
检
查
绕组接线检查主要牢固正确扳动检查牢固正确
表面检查
无放电痕迹及
裂缝
观察检查
无放电痕迹及裂
缝绝缘电阻主要绝缘良好检查试验报告绝缘良好
引
出
线
绝缘层无损伤、裂纹
观察检查
无损伤、裂纹
无毛刺尖角裸露导体外观主要无毛刺尖角
裸导体相间及对地距离主要按
GBJ149-1990
规定
对照规范检查
符合
放松件主要齐全、完好
扳动检查
齐全、完好
固定牢固、无损伤引线支架固定牢固、无损
伤
本体附件安装本体固定牢固、可靠用扳手检查牢固、可靠
温控装置
主要动作可靠，指示
正确扳动及送电试转
动作可靠，指示正
确
牢固，转向正确风机系统牢固，转向正确
相色标志齐全、正确观察检查齐全、正确
接地外壳接地
牢固、导通良好扳动且导通检查牢固、导通良好本体接地
温控器接地用软导线可靠
接地、且导通良
好
观察及导通检查
用软导线可靠接
地、且导通良好风机接地
开启门接地
验收结论：
经检查，10KV干式变压器的本体及安装，符合设计要求及规范验收要求，质量标准合格。
质检机构质量检验评定意见签字
项目部年月日。
