各种常见塑料的成型工艺应用

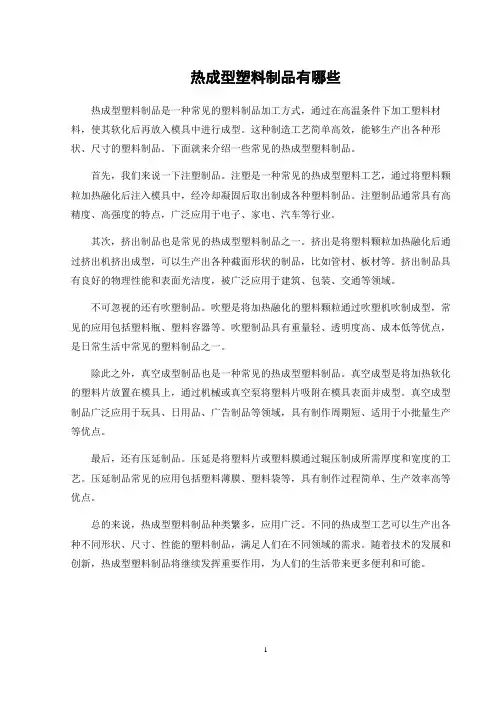

热成型塑料制品有哪些热成型塑料制品是一种常见的塑料制品加工方式，通过在高温条件下加工塑料材料，使其软化后再放入模具中进行成型。

这种制造工艺简单高效，能够生产出各种形状、尺寸的塑料制品。

下面就来介绍一些常见的热成型塑料制品。

首先，我们来说一下注塑制品。

注塑是一种常见的热成型塑料工艺，通过将塑料颗粒加热融化后注入模具中，经冷却凝固后取出制成各种塑料制品。

注塑制品通常具有高精度、高强度的特点，广泛应用于电子、家电、汽车等行业。

其次，挤出制品也是常见的热成型塑料制品之一。

挤出是将塑料颗粒加热融化后通过挤出机挤出成型，可以生产出各种截面形状的制品，比如管材、板材等。

挤出制品具有良好的物理性能和表面光洁度，被广泛应用于建筑、包装、交通等领域。

不可忽视的还有吹塑制品。

吹塑是将加热融化的塑料颗粒通过吹塑机吹制成型，常见的应用包括塑料瓶、塑料容器等。

吹塑制品具有重量轻、透明度高、成本低等优点，是日常生活中常见的塑料制品之一。

除此之外，真空成型制品也是一种常见的热成型塑料制品。

真空成型是将加热软化的塑料片放置在模具上，通过机械或真空泵将塑料片吸附在模具表面并成型。

真空成型制品广泛应用于玩具、日用品、广告制品等领域，具有制作周期短、适用于小批量生产等优点。

最后，还有压延制品。

压延是将塑料片或塑料膜通过辊压制成所需厚度和宽度的工艺。

压延制品常见的应用包括塑料薄膜、塑料袋等，具有制作过程简单、生产效率高等优点。

总的来说，热成型塑料制品种类繁多，应用广泛。

不同的热成型工艺可以生产出各种不同形状、尺寸、性能的塑料制品，满足人们在不同领域的需求。

随着技术的发展和创新，热成型塑料制品将继续发挥重要作用，为人们的生活带来更多便利和可能。

1。

“塑料性能乃注塑技术之本”，掌握各种塑料的工艺性能及特性，是每一位注塑工作者必须懂得的基本专业知识，塑料的性能是设定“注塑工艺条件”的依据，也是在分析注塑过程中出现的质量问题和异常现象时必须考虑的因素之一。

1. 聚丙烯（PP）注塑加工工艺PP通称聚丙烯，因其抗折断性能好，也称“百折胶”。

PP是一种半透明、半晶体的热塑性塑料，具有高强度、绝缘性好、吸水率低、热变形温度高、密度小、结晶度高等特点。

改性填充物通常有玻璃纤维、矿物填料、热塑性橡胶等。

不同用途的PP其流动性差异较大，一般使用的PP流动速率介于ABS与PC之间。

纯PP是半透明的象牙白色，可以染成各种颜色。

PP的染色在一般注塑机上只能用色母料。

在一些机器上有加强混炼作用的独立塑化元件，也可以用色粉染色。

户外使用的制品，一般使用UV稳定剂和碳黑填充。

再生料的使用比例不要超过15%，否则会引起强度下降和分解变色。

PP注塑加工前一般不需特别的干燥处理。

对注塑机的选用没有特殊要求。

由于PP具有高结晶性。

需采用注射压力较高及可多段控制的电脑注塑机。

锁模力一般按3800t/m2来确定，注射量20%-85%即可。

模具温度50-90℃，对于尺寸要求较高的用高模温。

型芯温度比型腔温度低5℃以上，流道直径4-7mm，针形浇口长度1-1.5mm，直径可小至0.7mm。

边形浇口长度越短越好，约为0.7mm，深度为壁厚的一半，宽度为壁厚的两倍，并随模腔内的熔流长度逐肯增加。

模具必须有良好的排气性，排气孔深0.025mm-0.038mm，厚1.5mm，要避免收缩痕，就要用大而圆的注口及圆形流道，加强筋的厚度要小（例如是壁厚的50-60%）。

均聚PP制造的产品，厚度不能超过3mm，否则会有气泡（厚壁制品只能用共聚PP）。

PP的熔点为160-175℃，分解温度为350℃，但在注射加工时温度设定不能超过275℃,熔融段温度最好在240℃。

为减少内应力及变形，应选择高速注射，但有些等级的PP和模具不适用（出现气泡、气纹）。

常⽤的⼗⼤塑料成型⼯艺（优缺点介绍）注射成型注射成型：⼜称注塑成型，其原理是将粒状或粉状的原料加⼊到注射机的料⽃⾥，原料经加热熔化呈流动状态，在注射机的螺杆或活塞推动下，经喷嘴和模具的浇注系统进⼊模具型腔，在模具型腔内硬化定型。

影响注塑成型质量的要素：注⼊压⼒，注塑时间，注塑温度⼯艺特点：优 点：1、成型周期短、⽣产效率⾼、易实现⾃动化2、能成型形状复杂、尺⼨精确、带有⾦属或⾮⾦属嵌件的塑料制件3、产品质量稳定4、适应范围⼴缺 点：1、注塑设备价格较⾼2、注塑模具结构复杂3、⽣产成本⾼、⽣产周期长、不适合于单件⼩批量的塑件⽣产应⽤：在⼯业产品中，注射成型的制品有：厨房⽤品（垃圾筒、碗、⽔桶、壶、餐具以及各种容器），电器设备的外壳（吹风机、吸尘器、⾷品搅拌器等），玩具与游戏，汽车⼯业的各种产品，其它许多产品的零件等。

嵌件注塑嵌件注塑：嵌件成型（insertmolding）指在模具内装⼊预先准备的异材质嵌件后注⼊树脂，熔融的材料与嵌件接合固化，制成⼀体化产品的成型⼯法。

⼯艺特点：1、多个嵌件的事前成型组合，使得产品单元组合的后⼯程更合理化。

2、树脂的易成型性、弯曲性与⾦属的刚性、强度及耐热性的相互组合补充可结实的制成复杂精巧的⾦属塑料⼀体化产品。

3、特别是利⽤了树脂的绝缘性和⾦属的导电性的组合，制成的成型品能满⾜电器产品的基本功能。

4、对于刚性成型品、橡胶密封垫板上的弯曲弹性成型品，通过基体上注塑成型制成⼀体化产品后，可省去排列密封圈的复杂作业，使得后⼯序的⾃动化组合更容易。

双⾊注塑双⾊注塑：是指将两种不同⾊泽的塑料注⼊同⼀模具的成型⽅法。

它能使塑料出现两种不同的颜⾊，并能使塑件呈现有规则的图案或⽆规则的云纹状花⾊，以提⾼塑件的使⽤性和美观性。

⼯艺特点：1、核⼼料可以使⽤低黏度的材料来降低射出压⼒。

2、从环保的考虑，核⼼料可以使⽤回收的⼆次料。

3、根据不同的使⽤特性，如厚件成品⽪层料使⽤软质料，核⼼料使⽤硬质料或者核⼼料可以使⽤发泡塑料来降低重量。

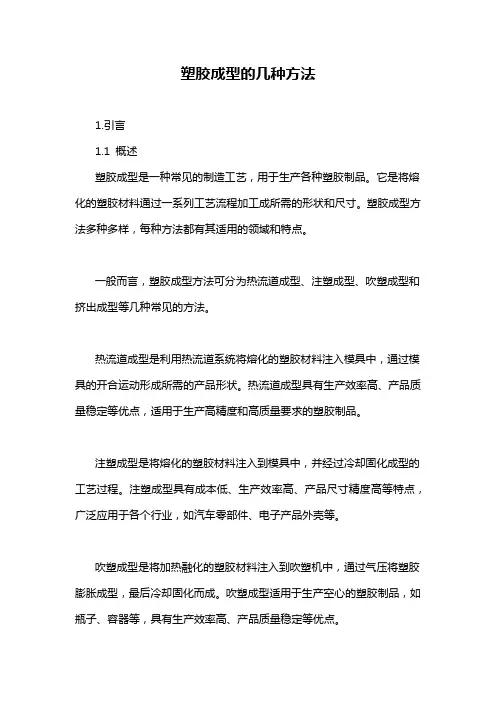

塑胶成型的几种方法1.引言1.1 概述塑胶成型是一种常见的制造工艺，用于生产各种塑胶制品。

它是将熔化的塑胶材料通过一系列工艺流程加工成所需的形状和尺寸。

塑胶成型方法多种多样，每种方法都有其适用的领域和特点。

一般而言，塑胶成型方法可分为热流道成型、注塑成型、吹塑成型和挤出成型等几种常见的方法。

热流道成型是利用热流道系统将熔化的塑胶材料注入模具中，通过模具的开合运动形成所需的产品形状。

热流道成型具有生产效率高、产品质量稳定等优点，适用于生产高精度和高质量要求的塑胶制品。

注塑成型是将熔化的塑胶材料注入到模具中，并经过冷却固化成型的工艺过程。

注塑成型具有成本低、生产效率高、产品尺寸精度高等特点，广泛应用于各个行业，如汽车零部件、电子产品外壳等。

吹塑成型是将加热融化的塑胶材料注入到吹塑机中，通过气压将塑胶膨胀成型，最后冷却固化而成。

吹塑成型适用于生产空心的塑胶制品，如瓶子、容器等，具有生产效率高、产品质量稳定等优点。

挤出成型是将塑胶颗粒或熔化的塑胶材料经过挤出机的螺杆加热、挤压，使其通过模具的开合形成所需形状。

挤出成型适用于生产连续型的制品，如塑胶管材、板材等，具有生产效率高、生产成本低等特点。

综上所述，塑胶成型方法多样，每种方法都有其适用的领域和特点。

在选择合适的塑胶成型方法时，需要考虑产品设计要求、生产效率、质量稳定性等因素，以确保生产出符合需求的优质塑胶制品。

1.2 文章结构文章结构部分的内容如下：文章结构：本文将对塑胶成型的几种方法进行详细介绍和分析。

首先，将在引言部分概述本文的主要内容，包括对塑胶成型方法的概述和文章的目的。

接下来，在正文部分，将分别介绍两种常见的塑胶成型方法，包括方法1和方法2，并对它们的原理、特点以及在实际应用中的优缺点进行详细阐述。

最后，在结论部分，将对本文进行总结，并对未来的研究方向和进一步的改进提出展望。

通过对不同的塑胶成型方法的介绍和分析，本文旨在帮助读者更全面地了解塑胶成型的原理和方法，从而为相关领域的研究和实践提供参考和指导。

模压成型工艺的特点及适用范围模压成型是一种常见的加工工艺，广泛应用于各种制造行业中。

其特点在于通过在一定温度和压力条件下，将原料塑料等材料加工成所需形状的成品。

模压成型工艺具有以下特点和适用范围：特点1.高精度：模压成型工艺可以制造出高精度、精细结构的制品，适用于对产品尺寸、形状有精确要求的场合，如电子产品外壳、工程模型等。

2.生产效率高：模压成型可以实现批量生产，能够在较短的时间内大量生产一致质量的制品，适用于需要大量生产的行业，如汽车零部件、家电产品等。

3.成本低：相比其他制造工艺，模压成型工艺的成本相对较低，具有较高的成本效益，适用于追求成本效益的生产场合。

4.制品表面光滑：模压成型工艺制造的制品表面平整光滑，不需要额外的表面处理，适用于对表面质量要求较高的产品，如化妆品包装、塑料盒等。

5.设计自由度高：模压成型工艺适用于各种形状、大小、复杂度的产品设计，有利于实现产品的个性化和定制化，适用于设计多样化的产品，如玩具、日用品等。

适用范围1.塑料制品行业：模压成型工艺在塑料制品行业应用广泛，如塑料包装、塑料零件、塑料玩具等。

2.电子产品制造：电子产品外壳、配件等往往采用模压成型工艺，以实现高精度和外观要求。

3.汽车零部件：汽车行业中许多塑料零部件通过模压成型工艺制造，满足汽车制造对质量和成本的要求。

4.医疗器械：一些医疗器械的外壳和配件采用模压成型工艺，确保产品的表面光滑和卫生要求。

5.家具生产：家具中的一些塑料配件和外壳也可以通过模压成型工艺制造，提高生产效率和产品质量。

总的来说，模压成型工艺具有高精度、生产效率高、成本低、表面光滑、设计自由度高等特点，适用于塑料制品、电子产品、汽车零部件、医疗器械、家具等多个行业，是一种常用的制造工艺之一。

20种塑料注塑工艺1.ABS 丙烯腈-丁二烯-苯乙烯共聚物典型应用范围:汽车（仪表板，工具舱门，车轮盖，反光镜盒等），电冰箱，大强度工具（头发烘干机，搅拌器，食品加工机，割草机等），电话机壳体，打字机键盘，娱乐用车辆如高尔夫球手推车以及喷气式雪撬车等。

注塑模工艺条件:干燥处理：ABS材料具有吸湿性，要求在加工之前进行干燥处理。

建议干燥条件为80～90℃下最少干燥2小时。

材料温度应保证小于0.1%。

熔化温度：210～280℃；建议温度：245℃。

模具温度：25～70℃。

（模具温度将影响塑件光洁度，温度较低则导致光洁度较低）。

注射压力：500～1000bar。

注射速度：中高速度。

化学和物理特性:ABS是由丙烯腈、丁二烯和苯乙烯三种化学单体合成。

每种单体都具有不同特性：丙烯腈有高强度、热稳定性及化学稳定性；丁二烯具有坚韧性、抗冲击特性；苯乙烯具有易加工、高光洁度及高强度。

从形态上看，ABS是非结晶性材料。

三中单体的聚合产生了具有两相的三元共聚物，一个是苯乙烯-丙烯腈的连续相，另一个是聚丁二烯橡胶分散相。

ABS的特性主要取决于三种单体的比率以及两相中的分子结构。

这就可以在产品设计上具有很大的灵活性，并且由此产生了市场上百种不同品质的ABS材料。

这些不同品质的材料提供了不同的特性，例如从中等到高等的抗冲击性，从低到高的光洁度和高温扭曲特性等。

ABS材料具有超强的易加工性，外观特性，低蠕变性和优异的尺寸稳定性以及很高的抗冲击强度。

2.PA6 聚酰胺6或尼龙6典型应用范围:由于有很好的机械强度和刚度被广泛用于结构部件。

由于有很好的耐磨损特性，还用于制造轴承。

注塑模工艺条件:干燥处理：由于PA6很容易吸收水分，因此加工前的干燥特别要注意。

如果材料是用防水材料包装供应的，则容器应保持密闭。

如果湿度大于0.2%，建议在80℃以上的热空气中干燥16小时。

如果材料已经在空气中暴露超过8小时，建议进行105℃，8小时以上的真空烘干。

塑料成型工艺及模具设计塑料成型是一种通过模具设计和加工塑料制品的工艺。

塑料成型工艺主要包括注塑成型、吹塑成型和挤塑成型。

注塑成型是最常见的塑料成型工艺之一。

该工艺首先将选定的塑料颗粒加热熔化，然后将熔融的塑料注入一个模具中。

模具通常由两个部分组成，分别是一个固定模具和一个活动模具。

熔融的塑料在模具中冷却和固化后，活动模具打开，成品塑料制品从中取出。

注塑成型工艺具有制品尺寸稳定、生产效率高和适合大批量生产等优势。

吹塑成型是另一种常用的塑料成型工艺。

它主要用于制作一些中空或异型制品，如瓶子或塑料容器等。

吹塑成型的过程通常分为两个步骤：首先是挤出成型，将熔融的塑料通过挤出机挤出成一个长管状；然后是吹塑成型，将挤出成的塑料管放入一个气压模具中，通过内部气压逐渐将塑料推向模具壁上，使其与模具壁接触并冷却固化。

吹塑成型工艺具有成本低、生产效率高和对模具要求较低的优点。

挤塑成型是将熔融的塑料通过挤出机挤出成所需形状的工艺。

挤塑成型通常适用于制造长条状、薄壁制品，如塑料管、塑料板材等。

挤塑成型的过程分为三个步骤：首先是塑料熔化和挤出，将塑料颗粒加热熔化后，通过挤出机将其挤出成所需形状；然后是冷却固化，将挤出的塑料通过水冷却，使其迅速固化；最后是切割和整形，将挤出的塑料制品切割成所需长度，并进行整形和修整。

挤塑成型工艺具有生产效率高、成本低和适合大批量生产的特点。

在塑料成型过程中，模具设计起着非常重要的作用。

模具的设计需要考虑到塑料制品的形状和尺寸要求，以及生产效率和成本等因素。

模具通常由若干个零部件组成，包括固定模具、活动模具和模具芯等。

模具的设计需要考虑到注塑或吹塑成型过程中的塑料流动、冷却和固化等因素，以保证制品的质量和尺寸稳定。

总而言之，塑料成型是一种常见的制造工艺，通过模具设计和制造塑料制品。

不同的塑料成型工艺具有不同的特点和优势，可以根据制品需求选择合适的成型工艺。

模具设计是塑料成型过程中的关键要素，需要综合考虑多种因素，以满足制品质量、生产效率和成本的要求。

塑料模压成型工艺与实例近年来，塑料模压成型工艺在制造业中得到广泛应用，该工艺以其高效、成本低、生产速度快等优点而备受青睐。

塑料模压成型是一种热成型方法，通过在加热的模具中加压熔融的塑料，使塑料在模具内部冷却凝固成型，最终得到所需的塑料制品。

一般来说，塑料模压成型工艺主要包括以下几个步骤：原料准备、预热和预塑、充模成型、冷却固化、脱模及后处理。

首先，需要准备好所需的塑料原料，并进行精准的配比。

然后，将塑料颗粒加热至适宜的温度，使其变软并具有流动性，经过预塑后进入模具中。

在模具中进行加压成型后，塑料开始冷却固化，直至达到一定强度，最后将制品从模具中取出，进行后续的修整和包装。

塑料模压成型工艺具有许多优点。

首先，生产效率高，能够快速大量生产具有一致性的制品。

其次，成本相对较低，适用于大规模生产，从而降低生产成本。

另外，成型周期短，生产效率高，有助于提高企业竞争力。

最重要的是，塑料模压成型可以生产复杂形状的制品，并且制品表面光滑、精度高，质量稳定可靠。

下面以一个实际的例子来说明塑料模压成型工艺的应用。

某家塑料制品厂采用模压成型工艺生产手机壳。

首先，在原料准备阶段，工人精确称量并混合塑料颗粒，确保配料比例准确无误。

接着，将混合好的塑料颗粒加热至适宜的温度，使其变软并具有流动性。

然后，将塑料颗粒放入手机壳的模具中，进行加压成型。

在模具中加压过程中，塑料颗粒充分填充模具中的空腔，确保壳体的完整性和准确性。

待塑料冷却固化后，工人将制品从模具中取出，进行修整去除多余的料，并进行表面处理，然后进行包装。

通过这个例子，可以看出塑料模压成型工艺在手机壳生产中的应用，展现了其高效、成本低、生产速度快等优点。

总的来说，塑料模压成型工艺在现代制造业中占据着重要的地位，它不仅可以大量生产塑料制品，而且具有高效、成本低、生产速度快等诸多优点。

随着工艺技术的不断进步，塑料模压成型工艺必将在更广泛的领域得到应用，为制造业的发展注入新的动力。

塑料挤出成型和注塑成型区别在哪
塑料成型技术是制造塑料制品的常用方法，其中挤出成型和注塑成型是两种常见的塑料加工工艺。

虽然它们都用于加工塑料制品，但挤出成型和注塑成型在工艺过程、适用范围和特点上有着明显的区别。

首先，挤出成型是将塑料颗粒通过加热融化后，在挤出机内经过螺杆挤出头挤出成型。

该工艺适用于生产长条状、截面规则的塑料制品，如塑料管材、板材、型材等，具有生产效率高、成本低等特点。

而注塑成型是将塑料颗粒融化后注入模具中，通过高压注射成型而得到成品。

注塑成型适用于制造成型复杂、尺寸精度要求高的塑料制品，如塑料零部件、壳体等。

其次，挤出成型和注塑成型在塑料制品的生产工艺上也存在明显差异。

挤出成型主要通过挤出机将熔化的塑料挤出成型，工艺比较简单，适用于连续生产，但对于成型形状复杂的产品生产效率相对较低。

而注塑成型则需要借助注塑机设备，通过模具的开合和射出系统完成成品的注射成型。

注塑成型的适用范围更广，可以生产各种复杂的立体形状产品。

最后，挤出成型和注塑成型在产品质量和材料利用率上也有所不同。

挤出成型的产品密度相对较低，而注塑成型的产品密度更高，同时注塑成型可以通过多腔模具实现多个产品同时成型，提高生产效率。

另外，由于注塑成型是将塑料材料直接注射到模具腔内，因此可以减少材料浪费，提高材料利用率。

因此，虽然挤出成型和注塑成型都是常见的塑料加工技术，但它们在工艺过程、适用范围和特点上存在明显区别。

选择合适的加工工艺取决于产品的形状、尺寸、材料以及生产要求，合理选用挤出成型或注塑成型将有助于提高生产效率、降低生产成本，并确保产品质量。

1。

几种常用塑料的成型工艺介绍几种常用塑料的成型工艺ABS 丙烯腈-丁二烯-苯乙烯共聚物典型应用范畴:汽车〔外表板，工具舱门，车轮盖，反光镜盒等〕，电冰箱，大强度工具〔头发烘干机，搅拌器，食品加工机，割草机等〕，机壳体，打字机键盘，娱乐用车辆如高尔夫球手推车以及喷气式雪撬车等。

注塑模工艺条件:干燥处理：ABS材料具有吸湿性，要求在加工之前进行干燥处理。

建议干燥条件为80~90C下最少干燥2小时。

材料温度应保证小于0.1%。

熔化温度：210~280C；建议温度：245C。

模具温度：25…70C。

〔模具温度将阻碍塑件光洁度，温度较低那么导致光洁度较低〕。

注射压力：500~1000bar。

注射速度：中高速度。

化学和物理特性:ABS是由丙烯腈、丁二烯和苯乙烯三种化学单体合成。

每种单体都具有不同特性：丙烯腈有高强度、热稳固性及化学稳固性；丁二烯具有坚强性、抗冲击特性；苯乙烯具有易加工、高光洁度及高强度。

从形状上看，ABS是非结晶性材料。

三中单体的聚合产生了具有两相的三元共聚物，一个是苯乙烯-丙烯腈的连续相，另一个是聚丁二烯橡胶分散相。

ABS的特性要紧取决于三种单体的比率以及两相中的分子结构。

这就能够在产品设计上具有专门大的灵活性，同时由此产生了市场上百种不同品质的ABS材料。

这些不同品质的材料提供了不同的特性，例如从中等到高等的抗冲击性，从低到高的光洁度和高温扭曲特性等。

ABS材料具有超强的易加工性，外观特性，低蠕变性和优异的尺寸稳固性以及专门高的抗冲击强度。

PA12 聚酰胺12或尼龙12典型应用范畴:水量表和其他商业设备，电缆套，机械凸轮，滑动机构以及轴承等。

注塑模工艺条件:干燥处理：加工之前应保证湿度在0.1%以下。

假如材料是暴露在空气中储存，建议要在85C热空气中干燥4~5小时。

假如材料是在密闭容器中储存，那么通过3小时温度平稳即可直截了当使用。

熔化温度：240~300C；关于一般特性材料不要超过310C，关于有阻燃特性材料不要超过270C。

几种常用塑料的成型工艺介绍常用塑料的成型工艺主要有注塑成型、挤出成型、吹塑成型、压延成型和热成型等。

以下将对这几种常用的成型工艺进行详细介绍。

1.注塑成型：注塑成型是最常用的塑料成型工艺之一、它通过将熔融的塑料注入到闭合的模具中，使其在模具中冷却固化，并获得所需的形状和尺寸。

这种成型工艺适用于大多数热塑性塑料，如聚乙烯、聚丙烯、聚氯乙烯等。

注塑成型具有生产效率高、成型周期短、尺寸精确等优点，因此广泛应用于制造塑料制品。

2.挤出成型：挤出成型是将熔融塑料通过挤出机加热和加压后，通过模具挤压成型。

挤出成型适用于长条状或不规则截面的塑料制品，如塑料管、塑料板、塑料薄膜等。

挤出成型的工艺过程简单，设备投资相对较低，但成型周期较长。

常见的挤出机包括单螺杆挤出机和双螺杆挤出机。

3.吹塑成型：吹塑成型是将加热的塑料取出塑料颗粒放入吹塑机的模冲中，通过内外压力使其塑化，并在成型模具壁上冷却固化。

吹塑成型适用于容器、瓶子等中空塑料制品的生产。

该工艺分为挤出吹塑和注射吹塑两种，挤出吹塑适用于生产大型中空容器，而注射吹塑适用于生产小型容器。

4.压延成型：压延成型是将熔融的塑料通过过辊进行挤压和冷却固化，形成所需的塑料薄板或薄膜。

压延成型适用于生产大型、平整的塑料制品，如塑料板材、塑料薄膜等。

压延成型工艺简单、成型速度快，但需要生产设备管道相对较长。

5.热成型：热成型是将硬化或部分硬化的塑料通过受热加热软化，然后通过模具压制形成所需形状的成型工艺。

热成型适用于板材或薄膜的生产，如吸塑制品、塑料包装等。

常见的热成型方法包括真空成型、热压成型和热吹成型等。

通过以上介绍，我们可以了解到几种常用的塑料成型工艺，包括注塑成型、挤出成型、吹塑成型、压延成型和热成型。

每种成型工艺都有其适用的塑料类型和成型产品，选择适合的成型工艺可以提高生产效率和产品质量。

一分钟掌握十大塑料成型工艺一、注塑成型（一）注射成型注射成型：又称注塑成型，其原理是将粒状或粉状的原料加入到注射机的料斗里，原料经加热熔化呈流动状态，在注射机的螺杆或活塞推动下，经喷嘴和模具的浇注系统进入模具型腔，在模具型腔内硬化定型。

影响注塑成型质量的要素：注入压力，注塑时间，注塑温度工艺特点：优点：1、成型周期短、生产效率高、易实现自动化2、能成型形状复杂、尺寸精确、带有金属或非金属嵌件的塑料制件3、产品质量稳定4、适应范围广缺点：1、注塑设备价格较高2、注塑模具结构复杂3、生产成本高、生产周期长、不适合于单件小批量的塑件生产应用：在工业产品中，注射成型的制品有：厨房用品（垃圾筒、碗、水桶、壶、餐具以及各种容器），电器设备的外壳（吹风机、吸尘器、食品搅拌器等），玩具与游戏，汽车工业的各种产品，其它许多产品的零件等。

（二）嵌件注塑嵌件注塑：嵌件成型（insertmolding）指在模具内装入预先准备的异材质嵌件后注入树脂，熔融的材料与嵌件接合固化，制成一体化产品的成型工法。

工艺特点：1、多个嵌件的事前成型组合，使得产品单元组合的后工程更合理化。

2、树脂的易成型性、弯曲性与金属的刚性、强度及耐热性的相互组合补充可结实的制成复杂精巧的金属塑料一体化产品。

3、特别是利用了树脂的绝缘性和金属的导电性的组合，制成的成型品能满足电器产品的基本功能。

4、对于刚性成型品、橡胶密封垫板上的弯曲弹性成型品，通过基体上注塑成型制成一体化产品后，可省去排列密封圈的复杂作业，使得后工序的自动化组合更容易。

（三）双色注塑双色注塑：是指将两种不同色泽的塑料注入同一模具的成型方法。

它能使塑料出现两种不同的颜色，并能使塑件呈现有规则的图案或无规则的云纹状花色，以提高塑件的使用性和美观性。

工艺特点：1、核心料可以使用低黏度的材料来降低射出压力。

2、从环保的考虑，核心料可以使用回收的二次料。

3、根据不同的使用特性，如厚件成品皮层料使用软质料，核心料使用硬质料或者核心料可以使用发泡塑料来降低重量。

【收藏】13种最常⽤的塑料成型⼯艺流程塑料成型的⼯艺包括：注塑成型、挤出成型、模压成型、吹塑成型、压延成型、滚塑成型、真空成型（吸塑成型）、浇铸成型（铸塑成型）、搪塑成型、流延成型、发泡成型、传递模塑成型（压注成型）、缠绕成型等本⽂将简单介绍以上塑料成型⽅法的过程、优缺点，以及应⽤的领域。

增加⼤家对成型⼯艺的了解。

1.注塑成型注塑成型⼜称注射成型，是⼗分常⽤的塑料成型⼿法。

将融熔的塑料利⽤压⼒注进塑料制品模具中，随后冷却成型得到想要的部件。

过程：a.合模。

将模具闭合形成注塑的空间。

b.填充。

将融熔的塑料利⽤压⼒注⼊模具中，填充模具型腔的95%后停⽌。

c.保压。

持续施加压⼒，以压实熔体，使成型件结构紧密。

d.冷却。

使成型件冷却到可以脱模为⽌，这个过程占据整个流程70%的时间。

e.冷却脱模。

模具打开，⽤顶杆或脱模板将产品顶出。

卧式注塑机优点：⽣产效率⾼，全程由机器进⾏操作。

由于成型时会对熔体施加压⼒，因此可以⽣产形状复杂的塑件。

对原料的浪费少。

缺点：由于需要均匀冷却，因此限制了塑件的厚度。

模具和注塑机成本⾼，不适合⼩批量⽣产。

应⽤：2.挤出成型挤出成型是⼀种⾼效、连续、低成本的加⼯⽅法。

是指物料通过挤出机料筒和螺杆间的作⽤，边受热边塑化，边被螺杆向前推送。

主要⽤于加⼯各种管材、棒材、板材、单丝等。

过程：a.加料。

将塑料加热成粘流态，在加压的情况下通过螺杆向前推进。

b.挤出。

使塑料通过⼀定形状的料⼝c.冷却。

冷却成型，根据需要进⾏剪裁或切割单螺杆挤出机优点：加⼯⼯艺简单，成本低。

可以实现连续、⾃动化⽣产，效率⾼。

产品均匀，质量⾼。

对材料适应性⾼。

缺点：只能⽣产形状简单的管材、棒材等。

产品往往需要⼆次加⼯成合适的长度。

应⽤：3.模压成型模压成型⼜称为压缩成型。

是先将粉料、粒状塑料放⼊成型模具中。

同时加温，然后合模加压成型。

过程：a.预热预压。

将塑料粉料、颗粒、纤维进⾏预热处理，⼀是为了缩短成型周期。

⼆是⼲燥塑料中的⽔分。

常用塑料的性能及工艺特点简介聚苯乙烯(P S)1. PS的性能:PS是无定型聚合物,密度为1.04g/cm3左右(销大于水),称为标准塑料,流动性好,吸水率低(小于0.02%),是一种易于成型加工的透明塑料.其制品透光率达88～91%,着色力强,硬度高.但PS制品脆性较大,易产生内应力开裂(可有煤油浸擦来检验),耐热性较差(60～80℃),无味无毒.2. PS的应用:装饰品、照明指示牌、灯罩、文具、透明玩具、日用品、厨房用品、水杯、餐盒、镜片、冷藏库和冰箱内绝热层(发泡后)、建材、EPS包装材料等.3. PS的工艺特点:PS的熔点为166℃,加工温度一般在职85～220℃为宜,分解温度约为280℃,故其加工温度范围较宽.PS 料在加工前,可不用干燥,由于其MT较大流动性好,流动阻力小,故其注射压力可低些.因PS比热低,其制件一经模具散热即能很快冷凝固化,其冷却速度比一般原料要快,开模时间可早一些,其塑化时间和冷却时间都较短,成型周期时间会短一些;PS制品的光泽随模温增加而截止好,带有内应力的胶件可在65～80℃水槽内浸泡沫塑料1～2小时,然后缓慢冷却至室温,便能消除内应力.苯乙烯-丙烯腈共聚物(AS或AN)1、AS的性能:AS为丙烯-苯乙烯的共聚体,也称作SAN,密度1.07g/cm3左右,它不易产生内应力开裂.透明度较高,其软化温度和抗冲击强度比PS高,耐疲劳性差.2、AS的应用:托盘类、杯、餐具、冰箱内格、旋钮、灯饰配件、饰物、仪表镜、包装盒、文具、气体打火机、牙刷柄等.3、AS的加工条件AS加工温度一般在210～250℃为宜.该料较易吸湿,加工前需干燥一小时以上,其流动性比PS稍差一点,故注射压力亦略高一些,模温控制在45～75℃较好.高抗冲击聚苯乙烯(H I P S)1、HIPS的性能: HIPS为PS的改性材料,密度1.04g/cm3左右,分子中含有5～15%橡胶成份,其韧性比PS提高了四倍左右,冲击强度大大提高,可做结构性材料使用(如:制品上可做扣位、柱位),但易老化.它也具有PS易于成型加工、着色力强的优点,HIPS制品为不透明性;HIPS吸水性低,加工时可不需预先干燥.2、HIPS的应用:各类家庭电器外壳、电子零件、电子仪表壳、冷藏库和冰箱内壳、电话壳、文具、玩具、建材、包装材料等.3、HIPS的工艺特点:因HIPS分子含有5～15%的橡胶成分,在一定程度上影响了其流动性,注射压力和成型温度都宜高一些.其冷却速度比PS慢,故需足够的保压压力、保压时间和冷却时间.成型周期会比PS稍长一点,其加工温度一般在175～230℃为宜.HIPS制件中存在一个特殊的“白边”问题,可通过提高模温和锁模力、减少保压压力及保压时间等办法来改善,产品中夹水纹会比较明显.K 料(B S)1、K 料的性能:K料是由苯乙烯与丁二烯共聚而成,它是无定型聚合物,又称人造橡胶.透明、无味、无毒、密度为1.01g/cm3左右(比PS、AS的低),耐冲击性能比AS高,透明性(80～90%)好,热变形温度为77℃,耐化学性较差,易受油、酸、碱及活性强的有机溶剂侵蚀.K料中含有丁二烯成分的多少,其硬度亦不同,由于K 料的流动性好,加工温度范围较宽,所以其加工性能良好(MFI为8克/10分钟).2、K料的应用:杯子、盖子、瓶、合页式盒子、衣架、玩具、PVC的代用料制品、食品包装及医药包装用品等.3、K料的工艺特点:K料的吸水性低,加工前可不用干燥,如果K料长时间在湿度大的环境中敞开式存放,则需干燥(65℃以下),而且流动性好,易于加工,其加工温度范围较宽,一般为170～250℃之间,不结晶,收缩率低(0.4～0.7%).K料在高于260℃时,若熔料在料筒中停留时间长(20分钟以上),会引致热降解,影响其透明度,甚至会变色变脆.宜用“低压、中速、中温”的条件成型,模具温度宜在20～60℃之间,较厚的制品,取出后可放入水中冷却,以得到均匀冷却,避免出现空洞现象.丙烯腈-丁二烯-苯乙烯共聚物(ABS)1、ABS的性能:ABS为丙烯腈-丁二烯-苯乙烯三元共聚物,它是无定型聚合物,密度为1.05g/cm3左右,具有较高的机械强度和良好“竖、韧、钢”的综合性能.ABS是一种应用广的工程塑料,其品种多样,用途广泛,也称“通用工程塑料”,(MBS称为透明ABS),易于成型加工,耐化学腐蚀性差,制品易电镀.2、ABS的应用:泵叶轮、轴承、把手、管道、电器外壳、电子产品零件、玩具、表壳、仪表壳、水箱外壳、冷藏库和冰箱内壳.3、ABS的工艺特点:(1)ABS的吸湿性较大和耐温性较差,在成型加工前必须进行充分干燥和预热,将水分含量控制在0.03%内.(2)ABS树脂的熔融粘度对温度的敏感性较低(与其它无定型树脂不同).ABS的注射温度虽然比PS稍高,但不能像PS那样有较宽松的升温范围,不能用盲目升温的办法来降低其粘度,可用增加螺杆转速或提升注射压力/速度的办法来提高其流动性.一般加工温度在190～235℃为宜.(3)ABS的熔融粘度属中等,比PS、HIPS、AS均较高,流动性较差,需采用较高的注射压力啤贷.(4)ABS采用中等到注射速度啤贷效果好(除非形状复杂、薄辟制件需用较高的注射速度),产品水口位易产生气纹.(5)ABS成型温度较高,其模温一般调节在45～80℃.生产较大产品时,定模(前模)温度一般比动模(后模)略高5℃左右为宜(6)ABS在高温炮筒内停留时间不宜过长(应小于30分钟),否则易分解发黄.聚对苯二甲酸丁二醇酯( P B T )1、PBT的性能:PBT是一种性能优良的结晶性工程塑料,刚性和硬度高,热稳定性好.密度为1.30～1.38g/cm3,结晶熔点为220～267℃;它具有优良的抗冲击性能,因摩擦系数低而耐磨性极优,尺寸稳定性好,吸湿性较小,耐化学腐蚀性好(除浓硝酸外);易水解,制品不宜在水中使用,成型收缩率为1.7～2.2%(较大),制品经120℃退火后可提高其抗冲击强度10～15%.2、PBT的应用:用在要求润滑性及耐腐蚀的一些部件中,如齿轮、轴承、医药用品、工具箱和搅拌棒、打球用防护面罩、页轮、螺旋桨、滑片、泵壳等.3、PBT的工艺特点:PBT注塑之前一定要在110～120℃的温度下干燥3小时左右,成型加工温度为250～270℃,模温控制在50～75℃为宜.因该料从熔融状态一经冷却,则会立即凝固结晶,故其冷却时间较短;若喷嘴温度控制不当(偏低),流道(水口)易冷却固化,会出现堵嘴现象.若料筒温度超过275℃或熔料在料筒中停留时间超过30分钟,易引起材料分解变脆.PBT注塑时需用较大水口进胶,不宜使用热流道系统,模具排气要良好,宜用“高速、中压、中温”的条件成型加工,防火料或加玻纤的PBT水口料不宜再回收利用,停机时需用PE 或PP料及时清洗料管,以免碳化.有机玻璃(P M M A)1、PMMA的性能:PMMA为无定型聚合物,俗称有机玻璃(亚加力),密度为1.18g/cm3左右.透明度极好,透光率为92%,它是很好的光学材料;耐热性较好(热变形温度为98℃),其产品机械强度中等表面硬度低、易被硬物划伤而留下痕迹,与PS相比,不易脆裂.2、PMMA的应用:仪表镜片、光学制品、电器、医疗器材、透明模型、装饰品、太阳镜片、假牙、广告牌、钟表面板、汽车尾灯、挡风玻璃等.3、PMMA的工艺特点:PMMA的加工要求较严格,它对水份和温度很敏感,加工前要充分干燥,其熔体粘度较大,需在较高温度(219～240℃)和压力下成型,模温在65～80℃较好.PMMA热稳定性不太好,受高温或在较高温度下停留时间过长都会造成降解.螺杆转速不宜过大(60rpm左右即可),较厚的PMMA制件内易出现“空洞”现象,需用大浇口和“高料温、高模温、慢速”注射的条件来加工的.聚乙烯(P E)1、PE的性能:PE是塑料中产量最大的一种塑料,密度为0.94g/cm3左右,特点是半透明、质软、无毒、价廉、加工方便.PE是一典型的结晶型高聚物且有后收缩现象.它的种类较多,常用的有LDPE较软(俗称软胶或花料),HDPE俗称硬性软胶,它比LDPE硬,透光性差,结晶度大;LLDPE性能非常优良,与工程塑料相似.PE耐化性好,不易腐蚀,印刷困难,印刷前表面需要进行氧化处理.2、PER的应用:HDPE……包装胶袋、日用品、水桶、电线、玩具、建材、容器LDPE……包装胶袋、胶花、玩具、高频电线、文具等3、PE的工艺特点:PE制件最显着的特点是成型收缩率大,易产生缩水和变形.PE料吸水性小,可不用干燥.PE的加工温度范围很宽,不易分解(分解温度约为300℃),其加工温度为180～220℃较好;若注射压力大,制品密度则高,收缩率较小.PE流动性中等,保压时间需较长,并保持模温的恒定(40～70℃).PE的结晶程度和成型工艺条件有关,它有较高的凝固温度模温低,结晶度就低.在结晶过程中,因收缩的各向异性,造成内部应力集中,PE制件易变形和开裂.产品放在80℃热水中水浴,可使内应力得到一定的松弛.成型过程中,料温和模温偏高一些为宜,注射压力在保证制件质量的前提下应尽量偏低,模具的冷却特别要求迅速均匀,产品脱模时较烫.聚丙烯(P P)1、PP的性能:PP为结晶型高聚物,密度仅为0.91g/cm3(比水小),常用塑料中PP最轻.通用塑料中,PP的耐热性最好,其热变形温度为80～100℃,能在沸水中煮.PP具有良好的耐应力开裂性能,有很高的弯曲疲劳寿命,俗称“百折胶”.PP的综合性能优于PE料,PP产品质轻、韧性好、耐化学性好.PP的缺点:尺寸精度低、刚性不足、耐候性差,易产生“铜害”,它具有后收缩现象,制品易老化、变脆和变形.2、PP的应用:各类家庭用品、透明锅盖、化学品输送管道、化学品容器、医疗用品、文具、玩具、抽丝、水杯、周转箱、管材、合页等.3、PP的工艺特点:PP在熔融温度下有较好的流动性,成型性能好,PP在加上有两个特点:其一:PP熔体的粘度随剪切速率的提高而明显的下降(受温度影响较小);其二:分子取向程度高而呈现较大的收缩率.PP的加工温度在200～250℃左右较好,它有良好的热稳定性(分解温度为310℃),但高温下(280～300℃),长时间停留在炮筒中会有降解的可能.因为PP的粘度随着剪切速率的提高有明显的降低,所以提高注射压力和注射速度会提高其流动性;若要改善收缩变形和凹陷,模温宜控制在35～65℃范围内,PP的结晶温度为120～125℃.PP熔体能穿越很窄的模具缝隙而出现披锋.PP在熔化过程中,要吸收大量的熔解热(比热较大),产品出模后比较烫.PP 料加工时不需干燥,PP的收缩率和结晶度比PE低.乙酸丁酸纤维素( C A B )1、CAB的性能:CAB是一种无定型纤维素类塑料,密度为1.15～1.22g/cm3,因其组成不同,有透明、半透明、不透明三种状态.它是纤维素塑料中韧性最好的品种之一,能耐高动态疲劳,透气性好,透水率高,耐旋光性、耐候性及耐化学性特佳,成型收缩率为0.3～0.8%,尺寸稳定性好.2、CAB的应用:眼镜架、闪光灯、安全镜、医药用具及盘子、工具柄、小型电气绝缘零件.3、CAB的工艺特点:CAB的熔点为140℃,成型加工温度在180～230℃为宜,加工前一定要在80℃的温度下干燥2小时左右,模具温度应控制在40～70℃之间.宜用“中压、中速、中温”的条件成型加工,可适用于大多数类型的水口进浇,热稳性较好,停机时无需用其它料清洗炮筒.聚酰胺( P A )1、PA的性能:PA也是结晶型塑料,俗称尼龙,密度为1.13g/cm3左右,品种很多,应用于注塑加工的常有尼龙6、尼龙1010、尼龙610等.尼龙具有机械强度高、韧性好、耐疲劳、表面光滑、有自润滑性，摩擦系数小、耐磨、耐热(100℃内可长期使用)、耐腐蚀、制件重量轻、易染色、易成型等优点.PA的缺点是:极易吸水、注塑条件要求苛刻,尺寸稳定性较差;因其比热大,产品脱模时很烫.PA66是PA系列中机械强度最高、应用最广的品种,因其结晶度高,故其刚性、耐热性都较高.2、PA的应用:高温电气插座零件、电气零件、齿轮、轴承、滚子、弹簧支架、滑轮、螺栓、叶轮、风扇叶片、螺旋桨、高压封口垫片、阀座、输油管、储油容器、绳索、扎带、传动皮带、砂轮粘合剂、电池箱、绝缘电气零件、线芯、抽丝等.3、PA的工艺特点:因PA极易吸湿,加工前一定要进行干燥(最好使用真空抽湿干燥器),含水量应控制在0.25%以下,原料干燥得越好,制品表面光泽性就越高,否则比较粗糙;但是干燥不宜太充分,含水分要保证在0.15%左右.PA 不会随受热温度的升高而逐渐软化,熔点很明显,温度一旦达到熔点就出现流动(与PS、PE、PP等料不同);尼龙料的流变特性是其粘度对剪切速率不敏感.PA的粘度远比其它热塑性塑料低,且其熔化温度范围较窄(仅5℃左右).PA流动性,容易充模成型,也易走披锋.喷嘴易出现“流涎”现象,最好用弹弓针阀式喷嘴,否则抽胶量需大一点.PA熔点高,凝固点也高,熔料在模具内随时会因温度降低到熔点以下而凝固,妨碍充模成型的完成,易出现堵嘴或堵浇口现象.所以,必须采用高速注射(薄壁或长流程制件尤其这样),保压时间要短,尼龙模具要有充分的排气措施. PA熔融状态时热稳定性较差,易降解;料筒温度不宜超过300℃,熔料在料筒内加热时间不宜超过30分钟.PA对模温要求很高,可利用模温的高低来控制其结晶性,以获得所需的性能.PA注塑时模温在50～90℃之间较好,PA6加工温度在230～250℃为宜,PA66加工温度为260～290℃;PA制品有时需要进行“调湿处理”,以提高其韧性及尺寸稳定性.聚甲醛( P O M )1、POM的性能:POM是结晶型塑料,密度为1.42g/cm3,它的钢性很好,俗称“赛钢”.它具有耐疲劳、耐蠕变、耐磨、耐热、耐冲击等优良的性能,且摩擦系数小,自润滑性好.POM不易吸湿,吸水率为0.22～0.25%,在潮湿的环境中尺寸稳定性好,其收缩率为2.1%(较大),注塑时尺寸较难控制,热变形温度为172℃,聚甲醛有均聚甲醛两种,共性能不同(均聚甲醛耐温性好一点).2、POM的应用:可代替大部分有色金属、汽车、机床、仪表内件、轴承、紧固件、齿轮、弹簧片、管道、运输带配件、电水煲、泵壳、沥水器、水龙头等.3、POM的工艺特点:POM加工前可不用干燥,最好在加工过程中进行预热(80℃左右),对产品尺寸的稳定性有好处.POM的加工温度很窄(195～215℃),在炮筒内停留时间稍长或温度超过220℃时就会分解,产生刺激性强的甲醛气体.POM料注塑时保压压力要较大(与注射压力相近),以减少压力降.螺杆转速不能过高,残量要少;POM产品收缩率较大,易产生缩水或变形.POM比热大,模温高(80～100℃),产品脱模时很烫,需防止烫伤手指.POM宜在“中压、中速、低料温、较高模温”的条件下成型加工,精密制品成型时需用模温机控制模温.聚碳酸酯( P C )1、PC的性能:PC为无定型塑料,俗称防弹胶,密度为1.2g/cm3,透明性好.它具有优良的“韧而刚”的综合性能,机械强度高、韧性好、耐冲击强度极高、耐热耐候性好、尺寸精度和稳定性高、易着色、吸水率低.PC热变形温度为135～143℃,可长期在120～130℃的工作温度下使用.PC的缺点是:耐化学腐蚀性差、耐疲劳强度低、熔融粘度大、流动性差、对水份极敏感,易产生内应力开裂现象.2、PC的应用:高温电气制品、风筒壳、火牛壳、电工用具、电机壳、工具箱、奶瓶、冷饮机壳、照相机零件、安全帽、齿轮、食品盘子、医疗器材、导管、发夹、吹风筒、理发用品、鞋跟、纤维增强后可作结构更强的工程零件、CD碟.3、PC的工艺特点:PC料对温度很敏感,其熔融粘度随温度的提高而明显降低,流动加快.对压力不敏感,要想提高其流动性,采取升温的办法较快.PC料加工前要充分干燥(120℃左右),水分应控制在0.02%以内.PC料宜采用“高料温、高模温和高压中速”的条件成型，模温控制在80～110℃左右较好，成型温度在280～320℃为宜。

各种塑料的注塑工艺有机玻璃（PMMA）的注塑工艺PMMA俗称有机玻璃、亚加力等。

化学名为聚甲基丙烯酸甲酯。

由于PMMA表面硬度不高、易擦毛、抗冲击性能低、成型流动性能差等缺点，PMMA 的改性相继出现。

如甲基丙烯酸甲酯与苯乙烯、丁二烯的共聚，PMMA与PC的共混等。

372 有机玻璃就是甲基丙烯酸甲酯与苯乙烯进行共聚而得。

如果在372 有机玻璃中加入少量的丁腈橡胶（约50%）即可成373有机玻璃。

PMMA的流动生比PS、ABS 差，熔体粘度对温度的变化比较敏感，在成型过程中，主要从注射温度着手来改变熔体粘度。

PMMA 为无定形聚合物，熔化温度大于160℃，分解温度达270℃。

1、塑料的处理PMMA具有一定的吸水性，其吸水率达0.3-0.4%，而注塑须在0.1%以下的温度，通常是0.04%。

水份的存在使熔体出现气泡、气纹，透明度降低等。

所以要进行干燥处理。

干燥温度80-90℃，时间为3小时以上。

回收料在某些情况下可100%的使用，实际份量要视品质要求而定，通常可过30%，回收料要避免污染否则会影响透明度和成品的性质。

2、注塑机选用PMMA 对注塑机没有特别要求。

因为其熔体粘度大，需要较深的螺槽和较大直径的射嘴孔。

如果对制品的强度要求较高，则要用较大长径比的螺杆实行低温塑化。

另外PMMA一定要用干燥料斗贮料。

3、模具及浇口设计模肯温度可为60℃-80℃，主流道的直径应配合内锥度，最佳的角度是5°至7°，若要注塑4mm 或以上制品，角度应为7°，主流道直径达8 至10mm，浇口的整体长度不要超过50mm。

对于壁厚小于4mm的制品，流道直径应为6-8mm 对于壁厚大于4mm的制品，流道直径应为8-12mm 对边形、扇形及垂片形浇口深度应为0.7 至0.9t（t 为制品壁厚度），针形浇口的直径应为0.8 至2mm；低粘度的应选用较小的尺寸。

常见的排气孔有0.05至0.07mm深、6mm宽脱模斜度为30′-1°型腔部分35′-1°30°之间。
