现代电动汽车技术复习资料知识分享现代电动汽车技术复习资料第⼀章绪论1.电动汽车的定义：电动汽车是指汽车⾏驶的动⼒全部或部分来⾃电机驱动系统的汽车，它主要以动⼒电池为车载能源，是涉及机械、电⼦、电⼒、微机控制等多学科集成的⾼科技产品。
2.电动汽车的优点：尾⽓排放少、能源⼴泛化、能量效率⾼、运⾏费⽤低、系统可控性好。
3．发展电动汽车⽬前存在的主要问题：初始成本⾼；续驶⾥程短,载质量⼩；基础设施投⼊⼤；蓄电池的⽐能量和能量密度⽐燃油低得多。
4.电动汽车分为纯电动汽车、混合动⼒电动切换、插电式混合动⼒汽车、燃料电池电动汽车。
5.⼀般发展电动汽车的技术路径是：近期—混合电动汽车；中期—纯电动汽车；远期—燃料电池电动汽车。
第⼆章纯电动汽车1.纯电动汽车的定义：是指利⽤动⼒电池作为储能动⼒源，通过电池向电机提供电能，驱动电机运转，从⽽推动汽车前进的⼀种新能源汽车。
2.纯电动汽车的优点：（1）零排放、零污染、噪声⼩；（2）结构简单、维修⽅便；（3）⾏驶平稳、乘坐舒适、安全性好及驾驶简单轻便；（4）可使⽤多种能源、机械结构多样化等。
3.纯电动汽车的缺点：（1）低的电池能量密度。
（2）过重的电池组。
（3）有限的续驶⾥程与汽车动⼒性能。
（4）电池组昂贵的价格及有限的循环寿命。
（5）汽车附件的使⽤受到限制。
4. 从电⽓构成⾓度，纯电动汽车可分纯电动汽车系统可分为三个⼦系统：电动机驱动⼦系统、能源⼦系统和辅助⼦系统。
1）电动机驱动⼦系统包括：由车辆控制器、功率转换器（电⼒电⼦变换器）、电机、机械传动装置和驱动车轮组成。
2）能源⼦系统由能源、能量管理单元和能量的燃料供给单元构成。
3）辅助⼦系统由功率控制单元、车内⽓候控制单元和辅助电源组成。
5.整车控制器：整车控制器是整个纯电动汽车的核⼼控制部件，它采集加速踏板信号、制动踏板信号及其他部件信号，并做出相应判断后，控制下层的各部件控制器的动作，驱动汽车正常⾏驶。
作为汽车的指挥管理中⼼，动⼒总成控制器主要功能包括：驱动⼒矩控制、制动能量的优化控制、整车的能量管理、CAN⽹络的维护和管理、故障的诊断和处理、车辆状态监视等，它起着控制车辆运⾏的作⽤。

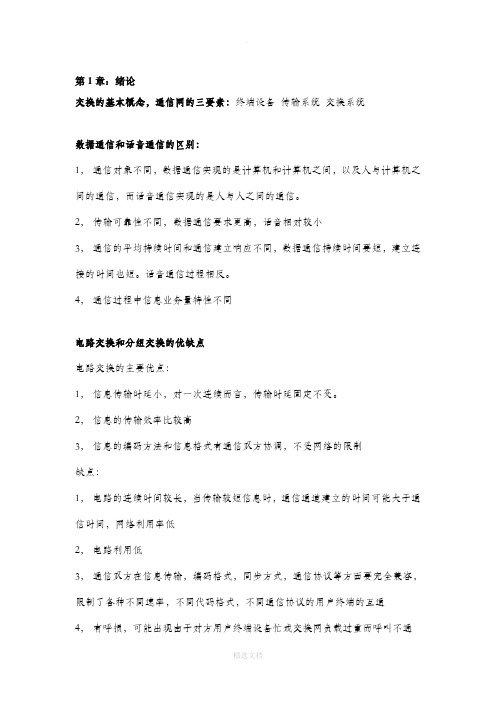

第1章：绪论交换的基本概念，通信网的三要素：终端设备传输系统交换系统数据通信和话音通信的区别：1，通信对象不同，数据通信实现的是计算机和计算机之间，以及人与计算机之间的通信，而话音通信实现的是人与人之间的通信。
2，传输可靠性不同，数据通信要求更高，话音相对较小3，通信的平均持续时间和通信建立响应不同，数据通信持续时间要短，建立连接的时间也短。
话音通信过程相反。
4，通信过程中信息业务量特性不同电路交换和分组交换的优缺点电路交换的主要优点：1，信息传输时延小，对一次连续而言，传输时延固定不变。
2，信息的传输效率比较高3，信息的编码方法和信息格式有通信双方协调，不受网络的限制缺点：1，电路的连续时间较长，当传输较短信息时，通信通道建立的时间可能大于通信时间，网络利用率低2，电路利用低3，通信双方在信息传输，编码格式，同步方式，通信协议等方面要完全兼容，限制了各种不同速率，不同代码格式，不同通信协议的用户终端的互通4，有呼损，可能出现由于对方用户终端设备忙或交换网负载过重而呼叫不通第2章：交换单元与交换网络1）连接的三种表示形式（函数表示形式，排列表示形式，图像表示形式）及它们间的相互转换2）T、S接线器及TST网络的工作原理3）Clos无阻塞网络基本结构和条件Clos网络结构：两边各有r个对称的m*n矩形交换单元，中间是m个r*r的正方型交换单元。
每个交换单元都与下一级的各个交换单元有连接且仅有一条连接。
m,n,r是整数决定了交换单元的容量，称为网络参数记作C（m,n,r）三级clos网络无阻塞的条件：m>=2n-1.4）Banyan网的构成方法、自由选路的概念以及阻塞情况判断第3章：电路交换技术及接口电路电路交换呼叫接续过程：三个阶段：1，呼叫建立2，消息传输3，话终释放电路交换系统的基本功能：连接、信令、终端接口、控制功能。
模拟用户接口的七大功能：能对7个基本功能做简单解释。
1、馈电：所有连接在交换机上的电话分机用户，都由交换机向其馈电。
现代交换原理与技术练习及答案现代交换原理与技术练习题第1章绪论一、填空题7-1“竹信”就是用一根_________连结两个小竹筒，在竹筒的一方可以听见另一方小声说话的声音。
绳子7-2人类用电来传送信息的历史是由_________开始的。
电报7-3电报（Telegraph）是一种以_________________传送信息的方式，即所谓的数字方式。
符号（点、划）7-4“电信”是使用有线、无线、光或其它_____________系统的通信。
电磁7-5在电信系统中，信息是以电信号或___________信号的形式传输的。
光7-6交换设备的作用就是在需要通信的用户之间_________________，通信完毕拆除连接，这种设备就是我们今天常说的电路交换机。
建立连接7-7通信网由用户终端设备、_______________设备和传输设备组成。
交换7-8在由多台交换机组成的通信网中，信息由信源传送到信宿时，网络有___________连接和无连接两种工作方式。
面向7-9电路就是在通信系统中两个终端之间（有时须通过一个或多个交换节点）为了完成_____________传递而建立的通信路径。
信息7-10物理电路是终端设备之间为了传送信息而建立的一种________连接，终端之间可通过这种连接接收/发信息。
实7-11信息在通信网中的传送方式称为传送模式，它包括信息的复用、传输和________方式。
交换7-12时分复用，就是采用___________分割的方法，把一条高速数字信道分成若干条低速数字信道，构成同时传输多个低速数字信号的信道。
时间7-13交换技术从传统的电话交换技术发展到综合业务交换技术在内的现代交换技术，经历了人工交换、机电交换和_________交换三个阶段。
电子7-14电路交换技术是一种主要适用于_________业务的一种通信技术。
实时7-15分组交换采用的路由方式有数据报和_________两种。
《交换技术》课程教学大纲课程代码：ABJD0628课程中文名称:交换技术课程英文名称：TeIeCOmInterchangeTechnique课程性质：选修课程学分数：2.5学分课程学时数：40学时(32+8)授课对象：电子信息工程本课程的前导课程：信号与系统、通信原理一、课程简介随着通信网现代化进程的加快，新技术、新设备和新的标准不断出现，交换系统从单一的链路接续变为集信息交换、信息处理和信息数据可为一体的大型复杂系统。
自80年代以来，各类交换设备层出不穷，如程控数字电路交换设备、存储转发的报文交换和分组交换设备、为适应宽带业务需求的帧中继和异步转移模式的交换设备、适应基于TCP/IP的网络的路由交换设备及处于初级阶段的光交换设备等。
因此，学习和掌握各类交换技术已经成为相应专业在校学生的迫切需要。
本课程的学习要求学生建立各类交换系统的基本概念和工作原理，熟练掌握交换的定义、各类交换技术的特点及其发展过程、交换网络设计的基础理论和实现方法、数字程控交换系统的工作原理和各类接口电路的租用、交换系统的存储程序控制、呼叫处理过程、交换的软件系统和数据库、信令的基础知识和NO.7信令系统、ATM交换技术的基础知识、ATM交换的呼叫控制所涉及的协议过程和实现的机理、IP交换技术的工作原理及实现技术以及光交换元件、光交换技术及发展前景。
通过该课程的学习，使学生对现代交换技术有一个较全面系统的认识，对交换技术的发展有所了解，为参加实际工作打下理论基础。
二、教学基本内容和要求(-)绪论教学内容：交换技术基本概念；交换技术分类；交换技术发展概况。
教学要求：理解电信网络和计算机网络使用的交换技术；了解交换技术发展概况。
重点：交换技术分类和交换技术的发展。
难点：步进制和纵横制交换机工作原理。
(二)电路交换教学内容：电路交换核心；电路交换接口；电路交换机的软件控制系统。
教学要求：了解交换网络的功能和工作原理；掌握电路交换软件组成和特点，呼叫处理程序和程序的执行管理的工作原理。
第一章绪论（2学时）本章重点：电话交换网结构、电话机结构及工作原理、程控数字交换机的基本结构及工作原理。
本章难点：电话机的工作原理、程控数字交换机的工作原理。
2学时知识点层次教学要求互连通信网络I了解初级互通网络、交换机互连网络、电话交换网结构。
电话机结构及工作原理Ⅱ掌握电话机的基本结构及工作原理和通信过程。
交换机结构及工作原理Ⅲ熟悉程控数字交换机的基本结构及工作原理和通信过程。
交换技术的发展概况I了解交换技术的发展历程。
下一代网络的体系结构Ⅱ掌握下一代网络的体系结构及特点。
第二章电路交换技术（10学时）本章重点：电路交换系统的硬件结构、电路交换机的基本功能、时分交换单元、空分交换单元、TST交换网络、DSN交换网络、数据驱动的程序流程结构、时间表调度方式、信令处理程序、交换系统性能评价指标。
本章难点：电路交换机的基本功能、时分交换单元、空分交换单元、TST交换网络、DSN交换网络、数据驱动的程序流程结构、信令处理程序流程。
2学时知识点层次教学要求电路交换技术的特点I了解电路的定义和电路交换技术的特点。
电路交换机的分类I了解电路交换机常用的分类方法。
电路交换呼叫接续过程Ⅱ掌握电路交换呼叫接续过程的三阶段和信令交互关系。
电路交换系统的硬件结构Ⅲ熟悉程控数字交换机的硬件功能组织结构。
电路交换机的基本功能Ⅲ熟悉程控数字交换机各组成模块的基本功能。
2学时知识点层次教学要求数字交换网络I了解数字交换网络的作用和特点。
共享存储器时分交换单元Ⅲ熟悉共享存储器型时分交换单元的电路组织结构。
空分型交换单元Ⅲ熟悉空分型交换单元的电路组织结构。
共享总线型时分交换单元Ⅲ熟悉共享总线型时分交换单元的电路组织结构。
CLOSE交换网络模型Ⅱ掌握CLOSE交换网络模型及3级可重排无阻塞CLOSE网络。
2学时知识点层次教学要求TST网络工作原理Ⅱ掌握TST网络工作原理及建立双向通路过程。
TST网络电路组织结构Ⅲ熟悉TST交换网络电路组织结构。
