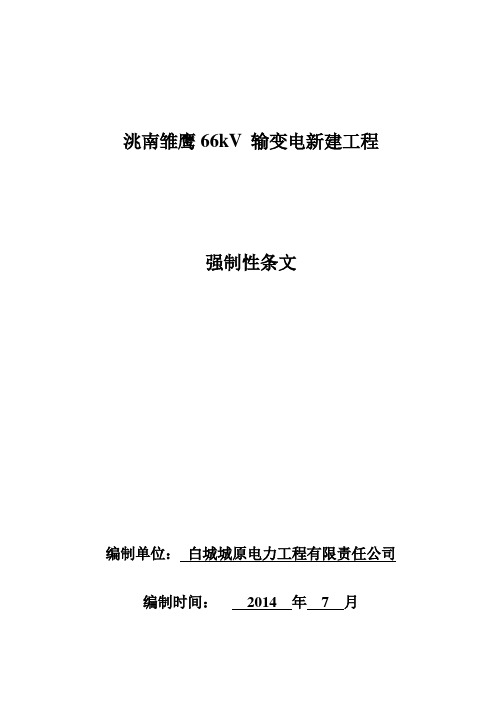

洮南雏鹰66kV 输变电新建工程强制性条文编制单位：白城城原电力工程有限责任公司编制时间：2014 年7 月审核：________ ________年____月____日编制：________ ________年____月____日批准：________ ________年____月____日目录一概述 (1)（一）编制目的 (1)（二）编制依据 (1)（三）工程概况及主要特点 (2)二管理措施 (2)（一）管理组织机构 (3)（二）管理措施 (3)三变电站建筑工程施工强制性条文执行计划表 (3)四变电站施工验收管理强制性条文执行记录表清单 (4)概述编制目的为贯彻“百年大计、质量第一”建设方针，落实国家电网公司质量管理标准化要求，建立优质工程管理的常态机制，认真执行《强制性条文》的相关内容。
《强制性条文》的内容是工程建设现行国家和行业标准中直接涉及人民生命财产安全、人身健康、环境保护和公共利益的条文，同时考虑了提高经济和社会效益等方面的要求。
是参与建设活动各方执行工程建设强制性标准和相关部门对执行情况实施监督的依据，是克服、杜绝质量通病的技术保证。
编制依据1.建设管理纲要2.《国家电网公司输变电工程建设创优规划编制纲要》(基建质量[2007]89号)3.《国家电网公司输变电工程工艺标准库》(基建质量[2011]年版)4.《国家电网公司电网建设项目档案管理办法（试行）》(国家电网办[2010]250 号)5.《输变电工程建设标准强制性条文实施管理规程》(国家电网科[2009]642号)6.《输变电工程建设现行主要质量管理制度、施工与验收质量标准目录》(基建质量[2011]1759号)7.《国家电网公司输变电工程达标投产考核办法》(国家电网基建[2011]1751号)8.《国家电网公司输变电工程项目管理流动红旗竞赛实施办法》(国家电网基建[2011]147号)9.《国家电网公司输变电优质工程评选办法》(国家电网基建[2011]148号)10.《协调统一基建类和生产类标准差异条款》(国家电网科[2011]12号)11.《关于强化输变电工程施工过程质量控制数码照片采集与管理的工作要求》(基建质量[2010]322号)号)13.《110kV ～1000kV 变电(换流)站土建工程施工质量验收及评定规程》(Q/GDW183-2008)14.《电气装置安装工程质量检验及评定规定》(DL/T5161.1～5161.17-2002) 15.《关于印发“三强化三提升”质量提升年活动指导意见的通知》(国家电网基建[2011]226号)16.《国家电网公司十八项电网重大反事故措施》（试行）(国家电网生技[2005]400 号) 17.《国家电网公司输变电工程施工工艺示范手册》18.《国家电网公司施工项目部标准化工作手册》（66kV 变电站工程手册） 一.管理措施 （一）管理组织机构1．项目部是工程的建设者，是《强制性条文》的执行者履行者，必须认真学习掌项目经理：孙洪岩技术员：孙鹏亮安全员：王有旭作业队长施工班质检员：徐兵 机械班直接领导关系监督、指导、协作关系2．项目部在每项工作施工前要进行施工方案的编制，在施工方案中要编制强条的相关条款，在技术交底时要同时宣讲有关的强制性条文，把强条贯彻到施工中，做到施工人员对强条的认识与理解。
输变电工程施工强制性条文执行记录表工程名称施工单位项目经理监理单位总监理工程师建设管理单位业主项目经理序号强制性条文内容执行要素执行情况相关资料强条执行表号及名称表8砌体工程施工强制性条文执行记录表执行标准名称及编号《建筑抗震设计规范》GB 50011—2010（序号 1 强制性条文内容引自该标准）1 3.9.6 钢筋混凝土构造柱和底部框架—抗震墙房屋中的砌体抗震墙，其施工应先砌墙后浇构造柱和框架梁柱。
砌体抗震墙施工顺序施工措施：检查记录执行标准名称及编号《砌体工程施工质量验收规范》GB 50203—2011（序号2～13 强制性条文内容引自该标准）2 4.0.1 水泥使用应符合下列规定：1 水泥进场时应对其品种、等级、包装或散装仓号、出厂日期等进行检查，并应对其强度、安定性进行复验，其质量必须符合现行国家标准《通用硅酸盐水泥》GB175的有关规定。
2 当在使用中对水泥质量有怀疑或水泥出厂超过三个月（快硬硅酸盐水泥超过一个月）时，应复查试验，并按复验结果使用。
水泥进场检查、复验试验报告编号：材料进场检验记录编号超期水泥复试3 5.2.1砖和砂浆的强度等级必须符合设计要求。
砖和砂浆设计强度图纸卷册编号：砖和砂浆强度试验报告编号：4 5.2.3 砖砌体的转角处和角接触应同时砌筑，严禁无可靠措施的内外墙分砌施工。
在抗震设防烈度为 8 度及 8度以上地区，对不能同时砌筑而又必须留置的临时间断处应砌成斜，普通砖砌体斜槎水平投影长度不应小于高度的2/3，多孔砖砌体的斜槎长高比不应小于1/2.斜槎高度不得超过一步脚手架的高度。
留槎方法施工措施：检查记录5 6.1.8 承重墙体使用的小砌块应完整、无破损、无裂缝。
小砌块外型检查材料进场检验记录编号：序号强制性条文内容执行要素执行情况相关资料强条执行表号及名称表8砌体工程施工强制性条文执行记录表6 6.1.10 小砌块应将生产时的底面朝上反砌于墙上。
砌筑方法施工措施：检查记录7 6.2.1 小砌块和芯柱混凝土、砌筑砂浆的强度等级必须符合设计要求。

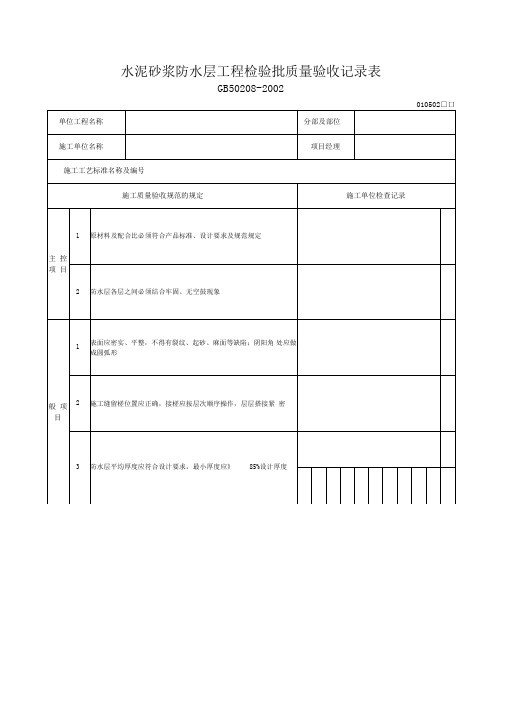

水泥砂浆防水层工程检验批质量验收记录表
GB50208-2002
DBJ04-226-2003
010502 检查数量：按施工面积每100m2抽查1处，每处10m2,且不少于3处。
水泥砂浆防水层配合比，每工作班至少检查两次。
主控项目：
1. 水泥砂浆防水层的原材料及配合比必须符合设计要求。
原材料还应符合规范 4.
2. 3：(1)水泥强度等级不应低于32.5级，不得使用过期或受潮结块水泥；⑵砂宜采用中砂，粒径3mm以下，含泥量
不得大于1%，硫化物和硫酸盐含量不得大于1% ；(3)水应采用不含有害物质的洁净水；(4)聚合物
乳液的外观质量应无颗料、异物和凝固物；(5)外加剂的技术性能符合国家或行业标准一等品及以
上的质量要求。
配合比按表 4.2.2采用，外加剂、掺合料、聚合物水泥砂浆的配合比应符合所掺
材料的规定。
检验方法：检查出厂合格证、质量检验报告、计量措施和现场抽样试验报告。
2. 检验方法：观察和用小锤轻击检查。
般项目：
1. 检验方法：观察检查。
2. 检验方法：观察检查和检查隐蔽工程验收记录。
3. 检验方法：水泥砂浆防水层的平均厚度应符合设计要求，最小厚度不得小于设计值的85%。
观察和
尺量检查。
土石方及基坑工程施工强制性条文执行记录表表2-B-2 编号：单位工程名称分部工程名称分项工程名称施工单位项目经理强制性条文内容执行要素执行情况相关资料《建筑地基基础工程施工质量验收规范》GB50202-20027.1.3 土方开挖的顺序、方法必须与设计工况相一致，并遵循“开槽支撑，先撑后挖，分层开挖，严禁超挖”的原则。
施工技术措施施工技术措施编号：顺序、方法《建筑地基基础工程施工质量验收规范》GB50202-20027.1.7 基坑（槽）、管沟土方工程验收必须确保支护结构安全和周围环境安全为前提。
当设计有指标时，以设计要求为依据，如无设计指标时应按表7.1.7（见附表）的规定执行。
基坑变形检查记录编号：周边环境安全《建筑基坑支护技术规程》JGJ120-993.7.2 基坑边界周围地面应设排水沟，对坡顶、坡面、坡脚采取降排水措施。
排水沟设置检查记录编号：降排水措施3.7.3 基坑周边严禁超堆荷载。
堆放情况检查记录编号：3.7.5 基坑开挖过程中，应采取措施防止碰撞支护结构、工程桩或扰动基底原状土。
施工技术措施施工技术措施编号：过程控制施工记录编号：《建筑边坡工程技术规范》GB50330-2002 15.1.2 对土石方开挖后不稳定或欠稳定的边坡，应根据边坡的地质特征和可能发生的破坏等情况，采取自上而下、分段跳槽、及时支护的逆作法或部分逆作法施工。
严禁无序大开挖、大爆破作业。
边坡稳定情况施工记录编号：施工方法15.1.6 一级边坡工程施工应采用信息施工法。
施工方法施工记录编号：15.4.1 岩石边坡开挖采用爆破法施工时，应采取有效措施避免爆破对边坡和坡顶建（构）筑物的震害。
采取措施施工措施编号：项目部质检员：年月日专业监理工程师：年月日现浇混凝土工程施工强制性条文执行记录表表2-B-35 编号：单位工程名称分部工程名称分项工程名称施工单位项目经理强制性条文内容执行要素执行情况相关资料《混凝土结构工程施工质量验收》GB50204-20027.2.1 水泥进场时应对其品种、级别、包装或散装仓号、出厂日期等进行检查，并应对其强度、安定性及其他必要的性能指标进行复验，其质量必须符合现行国家标准《硅酸盐水泥、普通硅酸盐水泥》GB175等的规定。
升压站施工强条执行计划目录一、工程概况 0二、编制目的 0三、编制依据 0四、施工强条实施组织机构 (1)五、施工强条实施措施 (2)5.1 强制性条文实施准备 (2)5.2 强制性条文的执行 (2)5.3 强制性条文执行情况检查 (3)5.4 强制性条文执行情况的核查 (3)附录A:升压站土建工程施工强条执行计划表 (4)附录B:升压站电气安装工程施工强条执行计划表 (18)附录C：升压站土建工程施工强条执行记录表 (23)附录D：升压站电气安装工程施工强条执行记录表 (120)附录E：电气安全强条执行记录表 (163)一、工程概况天润盐城大丰试验风电场工程位于大丰市三龙镇苇鱼养殖场境内，风电场项目东西长约3.2km，南北长约8.6km，离岸距离约14km，面积约为8km2，场内已有成型道路，从场区西北约300m处通过，区内地形整体较平坦，地貌主要为农田和机耕道，风电机组沿场区内机耕道布置，装机容量为46.8MW，安装14台单机容量为2.5MW的风电机组，另外4台机组不含在本次总包范围内。
本工程兴建一座110KV升压站，配套工程包括14台风电机组基础、14台箱变基础、场内输变电线路及检修道路等。
本工程通过2回集电线路接入升压站。
配套工程包括110kV 升压站、综合楼、生产楼、附属楼、升压站地基处理、14台风机基础、14台箱变基础、场内集电线路（地埋电缆）等。
根据当地电网结构和电网批复，本风电场接入到110kV 海丰变电站。
二、编制目的为规范天润盐城大丰试验风电场升压站土建、电气安装工程建设期间的施工安全、施工质量、文明施工和施工工艺得到有效控制，强化贯彻执行国家质量安全法律法规和强制性技术标准的力度，实现工程建设成为优质工程，特制定本执行计划，确保工程到达安全、质量和工期的目标。
三、编制依据（1）《建设工程质量管理条例》(国务院令第279号)（2）《建设工程安全生产管理条例》(国务院令第393号)（3）《建设工程勘察设计管理条例》(国务院令第293号)（4）《生产安全事故报告和调查处理条例》(国务院令第493号)（5）《电力监管条例》(国务院令第432号)（6）《建筑工程施工质量验收统一标准》GB50300-2013（7）《电力建设工程质量监督检查典型大纲》（风力发电部分，2009版）（8）（9）《输变电工程建设标准强制性条文实施管理规程》Q/GDW248-2008（10）《工程建设标准强制性条文》房屋建筑部分（2013版）（11）《风力发电工程达标投产验收规程》NB/T 31022-2012（12）国家及行业现行的法律、法规、规范、规程、条文等（13）经批准的本工程施工组织设计 四、施工强条实施组织机构为了使强制性条文得到有效的宣传、贯彻和落实，确保工程施工合法性，项目部成立强制性条文的实施组织机构如下：4.1、项目经理是确保工程施工过程中的合法性的第一直接责任者，负责组织收集、宣贯、落实工程建设标准强制性条文及有关强制性条文的法律职责，负责组织编制、整理与本工程有关的强制性条文的有关条款，制定和落实执行计划，确保有效执行并对施工全过程的质量、安全负责。
《地下工程防水技术规范》GB50108—20013 地下工程防水设计3.1 一般规定3.1.8 地下工程防水设计内容应包括：1 防水等级和设防要求；2 防水混凝土的抗掺渗等级和其他技术指标，质量保证措施；3 其他防水层选用的材料及其技术指标，质量保证措施；4 工程细部构造的防水措施，选用的材料及其技术指标，质量保证措施；5 工程的防排水系统，地面挡水、截水系统及工程各种洞口防倒灌措施。
3.2 防水等级3.2.1 地下工程的防水等级分为四级,各级的标准应符合表3.2.1的规定。
表3.2.1 地下工程防水等级标准4 地下结构混凝土主体防水4.1 防水混凝土4.1.6 防水混凝土结构应符合下列规定：2 裂缝宽度不得大于0.2mm，并不得贯通；3 迎水面钢筋保护层厚度不应小于50mm。
4.1.18 防水混凝土伴合物在运输后如出现离析，必须进行二次搅拌。
当坍落度损失后不能满足施工要求时，应加入原水灰比的水泥浆或二次掺加减水剂进行搅拌，严禁直接加水。
4.1.22 施工缝的施工应符合下列规定：1 水平施工缝浇灌混凝土前，应将其表面浮浆和杂物清除，先铺净浆，再铺30~50mm厚的1：1水泥砂浆或涂刷混凝土界面处理剂，并及时浇灌混凝土。
4.3 卷材防水层4.3.4 卷材防水层为一或二层。
高聚物改性沥青防水卷材厚度不应小于3mm，单层使用时，厚度不应小于4mm，双层使用时，总厚度不应小于6mm；合成高分子防水卷材单层使用时，厚度不应小于1.5mm，双层使用时，总厚度不应小于2.4mm。
5 地下工程混凝土结构细部构造防水5.1 变形缝5.1.3 变形缝处混凝土结构的厚度不应小于300mm。
5.1.4 用于沉降的变形缝其最大允许沉降差值不应大于30mm。
当计算沉降差值大于30mm时，应在设计时采取措施。
9 其他9.0.5 明挖法地下工程施工时应符合下列规定：1 地下水位应降至工程底部最低高程500mm以下。
降水作业应持续至回填完毕。
抹灰工程施工强制性条文执行记录表表12.2.2 编号：01-01-03-02-01工程名称国电费县96MW风电项目升压站建筑安装及附属工程单位(子单位)工程名称升压站土建工程（生产综合楼）分部（子分部）工程名称建筑装饰装修分项工程名称一般抹灰施工单位中国电建集团核电工程有限公司项目经理李占宝强制性条文内容执行要素执行情况相关资料执行标准《建筑装饰装修工程质量验收规范》GB50210-20013.1.1建筑装饰装修工程必须进行设计，并出具完整的施工图设计文件。
设计文件已执行图纸卷册号：37-NA18181S-T02013.1.5建筑装饰装修工程设计必须保证建筑物的结构安全和主要使用功能。
当涉及主体和承重结构改动或增加荷载时，必须由原结构设计单位或具备相应资质的设计单位核查有关原始资料，对既有建筑结构的安全性进行核验、确认。
设计变更/ /审查单位已执行资质证书：见资质报审安全性核验已执行检验报告编号：Tqtj161215773.3.4建筑装饰装修工程施工中,严禁违反设计文件擅自改动建筑主体、承重结构或主要使用功能；严禁未经设计确认和有关部门批准擅自拆改水、暖、电、燃气、通讯等配套设施。
改动情况/ / 设计文件/ /3.3.5施工单位应遵守有关环境保护的法律法规,并应采取有效措施控制施工现场的各种粉尘、废气、废弃物、噪声、振动等对周围环境造成的污染和危害。
防治措施已执行防治措施编号：ZDJHD-FHSST-AQ-0014.1.12外墙和顶棚的抹灰层与基层之间及各抹灰层之间必须粘结牢固。
粘结质量已执行检查记录编号：01-01-03-02-01-01-001项目部质检员：年月日专业监理工程师：年月日表12.1.2 编号：01-01-03-01-01工程名称国电费县96MW风电项目升压站建筑安装及附属工程单位(子单位)工程名称升压站土建工程（生产综合楼）分部（子分部）工程名称建筑装饰装修分项工程名称地面与楼面施工单位中国电建集团核电工程有限公司项目经理李占宝强制性条文内容执行要素执行情况相关资料执行标准《建筑地面工程施工质量验收规范》GB50209-20103.0.3建筑地面工程采用的材料或产品应符合设计要求和国家现行有关标准的规定。
