尺寸单位毫米ISO 5455-1979未作任何改变地纳为德国标准。
国家标准前言本标准由ISO技术委员会ISO/TC 10与德国绘图标准委员会（NZ）专家共同制定。
它部分地替代了1965年8月版本的DIN 823标准。
针对第3段在德语中，使用“Maßstab”（比例）的概念替代“Scale”（比例）或者“Echelle”（比例）。
然而，建议只在绘图的标题栏说明此概念，避免在绘图领域继续说明此词汇。
因此，在标记局部和／或者剖视的时候才写出比例一词（例如：A - B 5：1或者X 10：1）。
至今通用的比例一词的缩写：{M}作废。
针对第5.1段对于新绘制的图纸，由于技术资料的可更换性，建议按照此标准使用尺寸，尽管在德国除了在表中给出的比例外，比例1：2,5仍然通用。
在UBO和MRA保留使用比例1：2,5。
其他标准DIN 199 技术绘图，命名；DIN 32 850（目前还是草案）有比例尺的绘图仪器，比例尺；德国标准化研究所绘图知识标准委员会（NZ）。
1 目的与使用本标准适用于所有技术领域技术制图中的比例及其标记。
2 概念2.1 比例比例指的是在原图1)中绘制的某一物体某一区域的线性尺寸与同一区域的实际测量尺寸的关系。
说明——多样化的比例可以与原图中的比例加以区分。
2.2自然比例：比例关系为1：1。
2.3 扩大比例：比例关系大于1：1的比例。
比例值不断增长，比例将增大。
2.4 缩小比例：比例关系小于1：1的比例。
比例值不断降低，比例将缩小。
3 图纸标注在绘图中完整的比例规定由词汇“比例”1)（SCALE）（或者由在绘图中使用的语言的相应的词组成）和比例关系组成：- 比例1：1为自然比例，- 比例X：1为扩大的比例，- 比例1：X为缩小的比例。
如果不产生混淆，可以去掉“SCALE”1)（比例）一词。
4 登记4.1 绘图中使用的比例应标注在图纸中的标题栏内。
4.2 当在绘图中需要使用不止一个比例时，应在标题栏标出主比例，在靠近位置号或零件局部（或剖视）标记字母处标注出其它所有的比例。

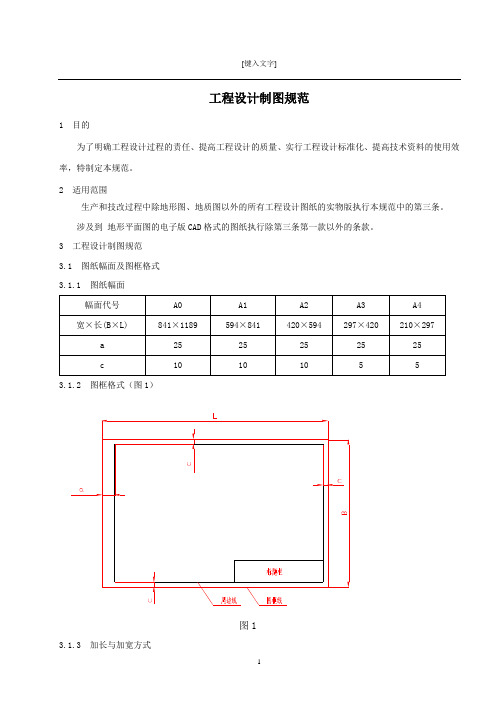

工程设计制图规范1 目的为了明确工程设计过程的责任、提高工程设计的质量、实行工程设计标准化、提高技术资料的使用效率，特制定本规范。
2 适用范围生产和技改过程中除地形图、地质图以外的所有工程设计图纸的实物版执行本规范中的第三条。
涉及到地形平面图的电子版CAD格式的图纸执行除第三条第一款以外的条款。
3 工程设计制图规范3.1 图纸幅面及图框格式3.1.1 图纸幅面3.1.2 图框格式（图1）图13.1.3 加长与加宽方式1）加长A0、A2、A4按A0幅面长边的1/8即148mm的倍数加长；A1、A3按A0幅面短边的1/4即210mm的倍数加长。
2）加宽A0按其幅面短边的1/4即210mm的倍数加宽；A1按A0幅面长边的1/8即148mm的倍数加宽。
3.2比例1)缩小比例：1:1.5、1:2、1:2.5、1:3、1:4、1:5、1:10n、1:10n、1:1.5×10n、1:2×10n、1:2.5×10n、5×10n，n为正整数。
2)放大比例：2:1、2.5:1、4:1、5:1、10n: 1、10×n:1，n为正整数。
3)标题栏内所标比例即为该图比例，当图中某个视图需要采用不同比例时，必须另行标注。
3.3标题栏3.3.1标题栏规格及内容3.3.2 标题栏位置一般采用图2方式，必要时采用图3方式图2图3 3.4 图号3.4.1 分类1)按时间分类；2)按用途分为技术改造、生产两大类；3)按生产单位分类；4)按专业分类。
3.4.2 图号标识3.4.2.1 技术改造类工程设计图图号1)统一图号图号形式：aJGb0-0-0-ca—制图时间，采用公历年后两位数字；JG—技术改造缩写代号；b—单位代号，见下表；c—专业代号，取专业名称第一字。
2)图号标识例如2006年二选矿厂技改选矿专业总图图号标识为：06JGXⅡ0-0-0-选；如2007年铜选冶厂技改电气专业总图图号标识为：07JGTX0-0-0-电。
QJ/ML 0001-A第2 页共4 页企业技术标准的编号方法1范围本标准规定了企业技术标准编号的基本要求、代号的组成及编号管理等。
本标准适用于企业技术标准的编号。
2基本要求2.1企业标准按一个标准一个代号的原则编号，不同的标准不得使用相同的代号。
反之，相同的标准不得使用不同的代号。
2.2各部门在编制本企业技术标准时，也应当按本编号系统进行编号。
3企业技术标准代号的组成3.1XX 公司有限公司的企业技术标准的代号由企业代号、顺序号和版次组成，见图1。
3.2顺序号由四位阿拉伯数字组成，按依次递增顺序编定。
企业标准按类别对顺序号进行了分组，其分组表见表1。
3.3版次用英文字母的大写表示，以A 、B 、C ……（除I 、O 外）的顺序编定。
Q J / ML xxxx x 版次(A 、B 、C ……依次编定) 顺序号(用阿拉伯数字，按表1编号) 企业代号（XX 公司有限公司）技术标准企业标准图1 表1 1 企业技术标准和技术管理标准分组表企业技术标准和技术管理标准分组表大类代号大类小类顺序号分段Ⅰ综合技术标准a ）标准化综合0000～0099 b ）产品图样和设计文件的基本要求0100～0199 c ）工艺文件的基本要求0200～0299 d ）检验、计量文件的基本要求0300～0399 e ）信息及档案管理0400～0499 f ）编码标准、术语标准0500～0599 g ）法定计量单位0600～0699 h ）其他0900～0999 Ⅱ设计标准a ）公差配合、形位公差1000～1099 b）结构要素、表面粗糙度）结构要素、表面粗糙度 1100～1199 表1 1 （续）（续）大类代号大类代号大 类小 类顺序号分段顺序号分段 Ⅱ设计标准设计标准c ）螺纹、键、齿轮）螺纹、键、齿轮 1200～1299 d ）制图）制图1300～1399 e ）设计符号、代号、术语、标志）设计符号、代号、术语、标志1400～1499 f ）设计指导性标准）设计指导性标准 1500～1599 g ）计算机辅助设计）计算机辅助设计1600～1699 h ）环境、安全、卫生标准）环境、安全、卫生标准 1700～1799 i ）产品包装、贮运、标识标准）产品包装、贮运、标识标准 1800～1899 h ）其他）其他1900～1999 Ⅲ工艺标准工艺标准a ）通用工艺标准）通用工艺标准2000～2199 b ）机械加工、冷冲压）机械加工、冷冲压2200～2299 c ）热工艺（热处理、铸、锻、焊接））热工艺（热处理、铸、锻、焊接） 2300～2349 d ）绝缘工艺）绝缘工艺2350～2399 e ）非金属件加工工艺）非金属件加工工艺 2400～2499 f ）表面处理（涂装、电镀））表面处理（涂装、电镀）2500～2599 g ）工艺环境、安全、卫生标准）工艺环境、安全、卫生标准 2600～2699 h ）定额）定额 2700～2799 g ）其他）其他 2900～2999 Ⅳ材料标准材料标准a ）黑色金属）黑色金属 3000～3099 b ）有色金属）有色金属铜及铜合金铜及铜合金 3100～3149 铝及铝合金铝及铝合金3150～3199 c ）电工合金、精密合金及其他金属）电工合金、精密合金及其他金属3200～3299 d ）电线电缆）电线电缆3300～3399 e ）绝缘材料）绝缘材料3400～3499 f ）石油制品、涂装材料及化工材料）石油制品、涂装材料及化工材料 3500～3599 g ）橡胶、塑料、胶粘剂）橡胶、塑料、胶粘剂 3600～3699 h ）其他材料）其他材料3900～3999 Ⅴ零部件标准零部件标准a ）标准紧固件（螺栓、螺钉、螺母、垫圈和挡圈、销和铆钉）圈和挡圈、销和铆钉）4000～4099 b ）外购件（机械元件、橡胶元件、电器元件）元件）4100～4199 c ）企业通用件）企业通用件 4200～4299 d ）零部件包装、贮运）零部件包装、贮运 4300～4399 e ）其他）其他 4900～4999 表1 1 （续）（续）大类代号大类代号大 类小 类顺序号分段顺序号分段 Ⅵ试验检验方法标准试验检验方法标准a ）通用检验、试验方法）通用检验、试验方法 5000～5099 b ）产品试验方法）产品试验方法 5100～5199 c ）工序检验）工序检验 5200～5299 d ）材料进厂检验）材料进厂检验 5300～5399 e ）外购件进厂检验）外购件进厂检验 5400～5499 f ）工艺检验）工艺检验 5500～5599 g ）其他）其他 5900～5999 Ⅶ工艺装配及设备工艺装配及设备a ）通用工装）通用工装 6000～6099 b ）专用工装）专用工装 6100～6199 c ）通用设备）通用设备6200～6299 d ）专用设备）专用设备 6300～6399 e ）其他）其他6900～6999 Ⅷ（备用）（备用）7000～7999 Ⅸ（备用）（备用）8000～8999 Ⅹ 格式代号格式代号a ）标准化、综合格式）标准化、综合格式 9000～9099 b ）产品图样、设计文件格式）产品图样、设计文件格式 9100～9199 c ）工艺文件格式）工艺文件格式9200～9299 d ）生产作业用文件格式）生产作业用文件格式 9300～9399 e ）其他）其他9900～9999 4 编号管理编号管理4.1公司内任何部门任何人制订的企业技术标准都必须在研发技术中心登记编号。
产品图样及设计文件格式1 范围本标准规定了产品图样和设计文件的各种格式及填写的一般规则。
本标准适用于设计产品图样及编制设计文件时采用。
设计工装图样时可参照采用。
2 引用文件GB/T 14689 技术制图图纸幅面和格式GB/T 14690 技术制图比例QJ/ML 0100-A 产品图样及设计文件的完整性及审批程序QJ/ML 0002-A 产品图样及技术文件的编号办法QJ/ML 0102-A 产品零部件明细表编写方法3 产品图样格式3.1 图纸幅面尺寸3.1.1 绘制图样时应优先采用表1规定的基本幅面。
3.1.2 必要时允许选用GB/T14689表2、表3所规定的加长幅面。
3.2 图框格式及尺寸在图样上必须用粗实线画出图框，在图框左边留有装订栏。
图框的格式及尺寸应符合GB/T14689图4、图5、表4的规定。
3.3 标题栏3.3.1 在图纸的右下角必须设有标题栏。
A0、A1、A2、A3图样标题栏的长边与图纸的长边平行，A4图纸标题栏的长边与图纸的长边垂直。
3.3.2 标题栏由名称及代号区、标记区、签字区组成。
各区的内容与尺寸见格式ML9101和ML9102。
ML9101适用于A4幅面，ML9102适用于其他幅面。
3.3.3 标题栏的填写3.3.3.1 名称及代号区a）单位名称：XX公司有限公司；b）图样名称：填写绘制对象的名称；c）图样代号：填写绘制对象的代号，按QJ/ML 0002-A的规定；d）装配图代号：填写零、部件所属装配图代号。
3.3.3.2 标记区a）产品型号：填写产品的型号或组件代号。
试制阶段填写暂用型号，最后改用行业主管部门颁发的型号；b）材料标记：填写零件图绘制对象所使用材料规格、名称及供应状态，应按企业标准规定的简化标注填写。
例如：厚度2mm的Q235-A.F冷轧钢板，标记为：2冷轧钢板Q235A.F；c）图样标记：填写图样生产阶段的标记，按以下规定自左至右填写：S —样机试制图样标记代号，样机鉴定前使用；A —小批试制图样标记代号，样机鉴定后，产品图样和设计文件经整理，标注A标记；B —正式生产图样标记代号，批试鉴定后使用，一般不标注。
最新企业制图标准（工程技术制图标准）1总则 (3)1.1目的 (3)1.2适用范围 (3)2引用标准及说明 (3)2.1引用标准 (3)3通用术语 (5)3.1图面用语 (5)3.2缩略语 (6)4图纸幅面及格式 (6)5标题栏、会签栏与明细栏 (7)6复制图的折叠方法 (7)7图纸编排顺序 (10)7.1图纸排序 (10)7.2图号 (10)7.3图名 (11)7.4工程编号 (11)8字体 (11)9比例 (11)10图线 (12)10.1图线的一般规定 (12)10.2图线的结构 (13)11符号 (15)11.1剖切符号 (15)11.2索引符号与详图符号 (16)11.3引出线 (17)11.4其他符号 (18)11.5定位轴线 (19)11.6标高 (22)12图例 (24)12.1一般规定 (24)12.2常用建筑材料图例 (24)13图样画法 (26)13.1投影法 (26)13.2视图配置 (27)13.3剖面图和断面图 (28)13.4简化画法 (30)13.5轴测图 (33)13.6透视图 (37)13.7平面图 (37)13.8立面图 (38)13.9剖面图 (39)13.10其他规定 (39)13.11尺寸标注 (40)14尺寸标注 (41)14.1尺寸界线、尺寸线及尺寸起止符号 (41)14.2尺寸数字 (42)14.3尺寸的排列与布置 (43)14.4半径、直径、球的尺寸标注 (44)14.5角度、弧度、弧长的标注 (45)14.6薄板厚度、正方形、坡度、非圆曲线等尺寸标注 (46)14.7尺寸的简化标注 (47)15图层设置 (49)16门窗扇开关方向标准符号 (49)17尺寸公差与配合注法 (50)17.1在零件图中的注法 (50)17.2线性尺寸公差的附加符号注法 (51)17.3在装配图中的标注方法 (52)17.4角度公差的标注方法 (53)18螺纹及螺纹紧固件表示法 (54)18.1螺纹的画法 (54)18.2螺纹的标注方法 (56)18.3螺纹紧固件的简化画法 (58)19钢结构制图 (60)19.1一般规定 (60)19.2常用型钢的标注方法 (63)19.3螺栓、孔、电焊铆钉的表示方法 (64)19.4常用焊缝的表示方法 (64)19.5尺寸标注 (67)20装配图中零部件序号及其编排方法 (70)20.1一般规定 (70)20.2序号的编排方法 (70)21技术文件管理 (71)22用词说明 (71)23附则 (72)23.1执行 (72)23.2修订与解释 (72)1 总则1.1 目的1.1.1 为加强公司标准化管理，规范公司技术制图。
图纸设计规范一、机械图纸设计规范(一)前言1.制定制图标准手册目的为了实现企业标准化和统一企业制图标准，特制定本手册2.手册的修改、更新和完善为了适应计算机绘图软件的更新或更改，本手册需要不断修改、更新和完善，但在任何时候都必须采用最新版本。
手册的修改和完善由技术部根据企业实际情况组织实施3.手册适用范围1)本手册不仅适用于港东科技发展股份有限公司，而且所有为港东科技发展股份有限公司服务的单位或人员都应遵守本手册2)如果本手册规定的内容于客户需求有不一致的地方，应遵守客户优先的原则，但必须书面报技术部门批准备案(二)说明及设置1.目的1)本手册对绘制所有图纸时需要遵循的标准作了规定。
本手册的目的是确保所有的图纸都采用统一的格式绘制，这将提高图纸的清晰度和可读性，并且方便审阅，共同使用和修改图纸2)绘制所有图纸的目的时传递信息，或作为完成工作的记录，或二者兼备。
为了实现这一目的，公司图纸将采用统一的、清楚的、精确的和易读的格式绘制3)为了提高清晰度，图纸上应只包含基本的信息。
必要时，可以在某些情况下包含参考信息，但是不应该包含多余的信息4)在准备和复核图纸的过程中，必须考虑绘制每张图纸的目的。
应尽力避免将不为该目的的服务的信息放到图纸上，图纸上的信息应尽可能地清楚、精确2.应用范围所有图纸必须根据本手册的要求和目标绘制。
当出现本手册中没有涉及到的情况时，绘制者应与技术部协商澄清。
各项目组在设计策划中应明确是否完全使用本手册。
3.CADD定义1)CADD：计算机辅助设计和绘图（Computer Aided Design & Drafting）2)CADD系统：用于生成CADD图纸文件和这些文件的硬拷贝图形的计算机硬件和软件3)图纸管理系统：与CADD系统配套的管理CADD图纸文件和相关参考文件的软件4)绘图者：负责绘制图纸的任何组织或个人4.CADD系统技术部负责审批院可用的CADD系统，已批准可使用的CADD系统：1)天河PCCAD v10及其以上版本2)Solidedge5.CADD的使用1)所有图纸都应使用经过批准的CADD系统生成。
CAD机械制图标准上海工程机械厂企业标准CAD制图标准QJJ/GC010-20121 范围本标准规定了CAD制图的基本设置要求、图形符号绘制、CAC图基本画法、CAD 制图尺寸标准等内容。
本标准适用于本公司在计算机网络系统上绘制和打印的CAD图样(含设计图样、工装图样和工艺图样)，本标准未规定的内容应符合有关国家和行业标准的规定。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准中最新版本的可能性。
GB/T 1182 产品几何技术规范(GPS) 几何公差形状、方向、位置、和跳动公差标注GB/T 4457.2 技术制图图样画法指引线和基准线的基本规定GB/T 4458.5 机械制图尺寸公差与配合注法GB/T 10609.1 技术制图标题栏GB/T 10609.2 技术制图明细栏GB/T 14689 技术制图图纸幅面和格式GB/T 14690 技术制图比例GB/T 14691 技术制图字体GB/T 16675.1技术制图 简化表示法第1部分：图样画法GB/T 16675.2技术制图 简化表示法 第2部分:尺寸注法GB/T 16900图形符号表示规则 总则GB/T 16901图形符号表示规则 产品技术文件用图形符号 第1部分：基本规则 GB/T 16902.1图形符号表示规则 设备用图形符号 第1部分:图形符号的形成 GB/T 16903.1图形符号表示规则 标志用图形符号 第1部分：图形标志的形成 GB/T 17450技术制图 图线GB/T 18229 CAD 工程制图规则GB T 19096技术制图图样画法未定义形状边的术语和注法JB/T 5054.2产品图样及设计文件 图样的基本要求JB/T 5054.3产品图样及设计文件 格式3 CAD 制图的基本设置要求3.1图纸幅面与格式绘制CAD 图时，其图纸幅面和格式按照GB/T14689的有关规定。
国际标准分类法（ICS）代码名称说明01 综合、术语学、标准化、文献01.020 术语学( 原则和协调配合)01.040 词汇分入该类的词汇方面的标准，亦可按其主题分入其它二级类和/ 或三级类中01.040.01 综合、术语学、标准化、文献( 词汇)01.040.03 社会学、服务、企业和公司的组织与管理、行政、运输( 词汇)01.040.07 数学、自然科学( 词汇)01.040.11 医药卫生技术( 词汇)01.040.13 环境保护与安全( 词汇)01.040.17 计量学和测量、物理现象( 词汇)01.040.19 试验( 词汇)01.040.21 机械系统和通用部件( 词汇)01.040.23 流体系统和通用部件( 词汇)01.040.25 制造工程( 词汇)01.040.27 能源和传热工程( 词汇)01.040.29 电工技术( 词汇)01.040.31 电子学( 词汇)01.040.33 电信( 词汇)01.040.35 信息技术、办公设备( 词汇)01.040.37 成像技术( 词汇)01.040.39 精密机械、珠宝( 词汇)01.040.43 道路车辆工程( 词汇)01.040.45 铁路工程( 词汇)01.040.47 造船和船用设备( 词汇)01.040.49 航空器和航天器技术( 词汇)01.040.53 材料储运设备( 词汇)01.040.55 货物的包装和分发( 词汇)01.040.59 纺织和皮革技术( 词汇)01.040.61 服装工业( 词汇)01.040.65 农业( 词汇)01.040.67 食品技术( 词汇)01.040.71 化工技术( 词汇)01.040.73 采矿和矿产品( 词汇)01.040.75 石油及有关技术( 词汇)01.040.77 冶金( 词汇)01.040.79 木材加工( 词汇)01.040.81 玻璃和陶瓷工业( 词汇)01.040.83 橡胶和塑料工业( 词汇)01.040.85 造纸技术( 词汇)01.040.87 涂料和颜料工业( 词汇)01.040.91 建筑材料和建筑业( 词汇)01.040.93 民用工程( 词汇)01.040.95 军事工程( 词汇)01.040.97 服务业、文娱、体育( 词汇)01.060 量和单位分入该类的量和单位标准，亦可按其主题分入其他二级和/ 或三级类中01.070 颜色编码分入该类的颜色编码标准，亦可按其主题分入其他二级类和/ 或三级类中01.075 字符符号分入该类的字符符号标准，亦可按其主题分入其他二级类和/ 或三级类中01.080 图形符号01.080.01 图形符号综合01.080.10 公共信息符号01.080.20 专用设备用图形符号分入该三级类的图形符号标准，亦可按其主题分入其他二级类和/ 或三级类中01.080.30 技术制图、图表、设计图、地分入该三级类的图形符号标准, 亦可按其主题分入其他二级类和/ 或三级图和其他技术产品文件用图类中形符号01.080.99 其他图形符号01.100 技术制图机械制图和电气制图等入此，技术产品文件用图形符号，见01.080.30 ；计算机辅助设计，见35.240.1001.100.01 技术制图综合01.100.20 机械工程制图01.100.30 工程建设制图包括土木工程制图01.100.40 制图设备01.100.99 其他制图标准01.110 技术产品文件包括用户指南、手册、产品技术说明等的编制规则01.120 标准化、总则01.140 信息学、出版信息技术在信息、文献和出版中的应用，见35.240.3001.140.10 文字字体与文字转写书目信息交换的编码字符集, 见35.04001.140.20 信息学包括文献工作，图书馆业和档案系统01.140.30行政管理、商业和工业文件技术产品文件，见01.100；银行文件，见03.060；电子数据交换，见35.240.6001.140.40出版电子出版，见35.240.3003社会学、服务、公司(企业)的组织和管理、行政、运输03.020社会学、人口统计学03.040劳动、就业工作环境，见13.040.30和13.18003.060金融、银行、货币体系、保险信息技术在银行中饿应用，见35.240.4003.080服务运输，见03.220；邮政服务，见03.24003.080.01服务综合03.080.10工业服务包括维护、清扫等03.080.20公司(企业)的服务包括宣传、广告等；人员培训和人员资格认证，见03.100.3003.080.30消费者服务包括旅馆、餐厅、洗涤、清扫、搬运、葬礼等；运输服务，见03.220 03.080.99其他服务03.100公司(企业)的组织与管理03.100.01公司(企业)的组织和管理综合03.100.10订购、收购、仓库管理03.100.20贸易、商业活动、市场营销03.100.30劳动资源管理包括人员培训和人员技能和资格认证；焊工技能，见25.160.0103.100.40研究与开发包括项目管理、价值分析等03.100.50生产、生产管理03.100.60会计03.100.99有关公司(企业)组织管理的其他标准03.120质量03.120.01质量综合包括有关可靠性和可维修性的一般特性03.120.10质量管理和质量保证03.120.20产品认证和机构认证、合格评包括实验室认可定03.120.30统计方法的应用03.120.99有关质量的其他标准03.140专利、知识产权03.160法律、行政管理该类包括通用的标准03.180教育03.200娱乐、旅游野营设备，见97.200.3003.220运输危险品运输，见13.30003.220.01运输综合03.220.20道路运输包括道路运输服务；铁路交通控制设备和控制装置，见93.080.30 03.220.30铁路运输包括铁路运输服务；铁路交通控制设备和控制装置，见93.100 03.220.40水路运输包括水路运输服务；水路交通控制设备和控制装置，见93.140 03.220.50航空运输包括航空运输服务；航空运输控制设备和控制装置，见93.120 03.220.99其他运输形式03.240邮政服务包括邮政设备07数学、自然科学07.020数学统计方法在质量保证中的应用，见03.120.3007.030物理学、化学自然科学中的物理学和化学方面的标准包括在此类中；应用物理学，见17；化工技术，见7107.040天文学、大地测量学、地理学地图、海图等入此07.060地质学、气象学、水文学07.080生物学、植物学、动物学包括生物工艺学07.100微生物学07.100.01微生物学综合07.100.10医学微生物学实验室医学，见11.10007.100.20水微生物学水质，见13.06007.100.30食品微生物学包括饲料微生物学；饲料，见65.120；食品，见6707.100.99有关微生物学的其他标准11医药卫生技术11.020普通医学科学综合11.040医疗设备11.040.01医疗设备综合11.040.10麻醉、呼吸和复苏设备11.040.20输血、输液和注射设备11.040.30外科器械和材料包括外科敷料、缝线等11.040.40外科植入物、假体和矫形11.040.50射线照相和其他诊断设备包括医用监视设备、医用温度计和有关材料11.040.60治疗设备11.040.70眼科设备眼镜入此11.040.99其他医疗设备11.060牙科11.060.01牙科综合11.060.10牙科材料11.060.20牙科设备11.080消毒包括消毒、消毒剂、防腐蚀、防腐剂、手术室空气质量等11.100实验室医学包括毒理学、生物适应性等；医药微生物学，见07.100.1011.120制药学11.120.01制药学综合11.120.10药物11.120.20医用材料外科材料，见11.040.3011.120.99有关制药学的其他标准11.120-30制药设备11.140医院设备包括医院用床、手术台、医用服装、手套等11.160急救包括急救用配套器具、设备、设施和医用运输工具11.180残疾人用设备助听器，见17.140.5011.200人口控制、避孕器具11.220兽医学包括兽医学专用设备13环境和保健、安全13.020环境和保健综合包括环境管理、环境标签、生态毒理学等13.030废物工农业废物标准应按其类别分入下一级类目13.030.01废物综合13.030.10固态废物13.030.20液态废物、污水废水的排放和处理，见13.060.3013.030.30特殊废物包括放射性废物、医院废物、尸体和其他有害物质13.030.40废物处置和处理设备与装置包括街道清扫设备、废物容器、焚化和密封设备，废料、废渣填埋和现场倾卸设备等；废物收集车辆，见43.160；废物倾泻管，见91.140.70；废食品处置装置，见97.040.5013.030.50回收包括有关设备13.030.99有关废物的其他标准13.040空气质量13.040.01空气质量综合13.040.20环境空气13.040.30工作场所空气包括超净室和有关受控环境；手术室空气质量，见11.08013.040.40固定源排放标准13.040.50移动源排放标准13.040.99有关空气质量的其他标准13.060水质包括毒性度、生物降解度、污染防护和有关设备与设施；水检标准应按水的类别分入下位类目；水微生物学，见07.100.2013.060.01水质综合13.060.10天然水资源13.060.20饮用水矿泉水，见67.160.20；水净化剂，见71.100.80；饮用水供水系统，见91.140.6013.060.25工业用水包括工厂用水、游泳池用水、养鱼用水等13.060.30污水包括污水排放和处理；液态废物，见13.030.20；排水系统，见91.140.8013.060.99有关水质的其他标准13.080土质、土壤学有关土工学中土壤特性标准，见93.02013.100职业安全、工业卫生防护服装和防护设备，见13.340；工作场所照明，见91.160.1013.110机械安全该类包括机械安全用通用标准13.120家用品安全儿童安全，见97.190；玩具的安全，见97.200.5013.140噪声(与人有关的)包括测听技术；听力保护装置，见13.340.20；声学和声学测量，见17.140 13.160振动和冲击(与人有关的)振动、冲击和振动测量，见17.16013.180人类工效学13.200事故和灾害控制包括紧急撤离13.220消防13.220.01消防基础标准包括消防安全13.220.10灭火13.220.20防火包括设备13.220.40材料和制品的阻燃性和燃烧性能13.220.50建筑材料和构件的阻燃性13.220.99有关消防的其他标准13.230防爆易暴环境用电气设备，见29.260.20；爆炸物和焰火，见71.100.30 13.240超压防护包括安全阀、防爆板等13.260电击防护包括带电作业工具13.280辐射防护包括射频辐射防护；辐射测量，见17.24013.300危险品防护包括对危险品的性能要求，及其处理、储存、运输、标志、标签等；核裂变物质，见27.120.30；爆炸物，见71.100.3013.310犯罪行为防范包括防盗警报装置、防盗材料和设备、防弹材料和设备、车辆防盗装置等13.320预警和报警系统防盗报警系统，见12.310；道路车辆报警装置，见43.040.2013.340防护设备职业安全，见13.10013.340.01防护设备综合13.340.10防护服装包括工业鞋袜13.340.20头部防护设备包括安全帽、眼睛保护装置、听力保护装置等13.340.30呼吸保护装置13.340.99其他防护设备17计量学和测量、物理现象17.020计量和测量综合包括测量仪器综合、优先数、标准度量单位等17.040长度和角度测量17.040.01长度和角度测量综合17.040.10公差与配合17.040.20表面特征17.040.30测量仪器仪表17.040.99有关长度和角度测量的其他标准17.060体积、质量、密度和粘度的测包括测量仪器仪表；石油产品和天然气的体积测量，见75.180.30量17.080时间、速度、加速度、角速度包括测量仪器仪表；时间测量仪表，见39.040的测量17.100力、重力和压力的测量包括测量仪器仪表17.120流体流量的测量包括测量仪器仪表和装置17.120.01流体流量测量综合17.120.10封闭管道中流量的测量建筑用燃气表，见91.140.40；建筑用水表，见91.140.6017.120.20明渠中流量的测量17.140声学和声学测量包括测量仪表和试验设备；噪声(与人有关的)，见13.140；建筑声学，见91.120.2017.140.01声学测量和噪声抑制综合17.140.20机器和设备的噪声分入该类的机器和设备噪声标准亦可按其主题分入其他二级和/或三级类中17.140.30运输工具的噪声包括道路噪声、铁路噪声、港口噪声和机场噪声；分入该类的运输工具噪声标准，亦可按其主题分入其他二级类和三级类中17.140.50电声学包括助听器17.140.99有关声学的其他标准17.160振动、冲击和振动测量振动和冲击(与人有关的)，见13.160；平衡和平衡机，见21.120.40；建筑防震，见91.120.2517.180光学和光学测量17.180.01光学和光学测量综合17.180.20颜色和光的测量17.180.30光学测量仪器包括分光仪，大地测量仪器等；眼科光学和仪器，见11.040.70；激光设备，见31.260；纤维光学，见33.180；光学设备，见37.020；照相设备的镜头，见37.040.1017.180.99有关光学和光学测量的其他标准17.200热力学和温度测量17.200.01热力学综合17.200.10热、量热学17.200.20温度测量仪器仪表包括恒温器；医用温度计，见11.040.5017.200.99有关热力学的其他标准17.220电学、磁学、电和磁的测量包括测量仪器仪表17.220.01电学、磁学一般特性包括电磁学17.220.20电和磁量值的测量包括测量仪器仪表、仪表变压器；建筑用电能表，见91.140.5017.220.99有关电学和磁学的其他标准17.240辐射测量辐射防护，见13.28019试验该类仅包括试验通用标准；分析化学，见71.04019.020试验条件和通用规程19.040环境试验包括试验设备19.060力学试验包括试验设备；金属材料力学试验，见77.040.1019.080电工和电子试验包括试验设备；电和磁量值测量设备，见17.220.2019.100无损检测包括试验设备：工业X射线与γ射线照相设备、工业射线照相胶片、穿透探伤仪等；金属材料无损检测，见77.040.2019.120粒度分析、筛分21机械系统和通用部件21.010机械系统和通用部件综合21.020机器、装置、设备的特性和设包括可靠性、可维修性等；机器的安全，见13.110计21.040螺纹航空航天制造用螺纹，见49.030.1021.040.01螺纹综合21.040.10米制螺纹21.040.20英制螺纹包括惠氏螺纹；管螺纹，见21.040.3021.040.30特殊螺纹包括小型螺纹、管螺纹等21.060紧固件有关外科手术、假体和矫形用紧固件，见11.040.40；航空航天制造用紧固件，见49.030.2021.060.01紧固件综合21.060.10螺栓、螺钉、螺柱21.060.20螺母21.060.30垫圈、锁紧件21.060.40铆钉21.060.50销、钉21.060.60环、套管、管接头、承插21.060.70卡箍、U形环和其他紧固件21.060.99其他紧固件21.080铰链、孔眼和其他关节连接件21.100轴承21.100.01轴承综合21.100.10滑动轴承21.100.20滚动轴承21.120轴和联轴器21.120.01轴和联轴器综合21.120.10轴21.120.20联轴器、离合器、磨擦器21.120.30键和键槽、花键21.120.40平衡和平衡机21.120.99有关轴和联轴器的其他标准21.140密封件、密封装置管和软管组件用密封件，见23.040.8021.160弹簧21.180机箱、外壳、其他机器部件操作件入此21.200齿轮及齿轮传动21.220挠性传动和传送21.220.01挠性传动和传送综合21.220.10带传动及其零件21.220.20缆索或绳索传动及其零件21.220.30链传动及其零件21.220.99其他挠性传动和传送21.240旋转-往复式机构及其部件包括一般工程用活塞、活塞环和曲轴等21.260润滑系统润滑剂，见75.10021-010机械系统和通用部件综合23流体系统和通用部件流体流量的测量，见17.12023.010流体系统和通用部件综合23.020流体存储装置运输流体和松散材料用小容器，见55.14023.020.01流体存储装置综合23.020.10固定容器和罐23.020.20车载槽罐和容器油槽汽车，见43.080.10；槽罐船舶，见47.020.85；槽罐列车，见45.060.2023.020.30压力容器、气瓶23.020.99其他流体存储装置23.040管道部件和管道23.040.01管道部件和管道综合23.040.10铁管和钢管管钢，见77.140.7523.040.15有色金属管有色金属管，见77.15023.040.20塑料管23.040.40金属配件23.040.45塑料配件23.040.50其他材料的管和配件23.040.60法兰、管接头和连接件23.040.70软管和软管组件23.040.80管和软管组件的密封23.040.99其他管道部件23.060阀门23.060.01阀门综合23.060.10球阀23.060.20球闸阀和旋塞阀23.060.30闸阀23.060.40压力调节器包括减压器；超压防护，见13.24023.060.50晶片止回阀23.060.99其他阀门23.080泵真空泵，见23.160；流体动力系统用泵，见23.100.10 23.100流体动力系统液压流体，见75.12023.100.01流体动力系统综合23.100.10泵和马达23.100.20缸23.100.30管、接头、阀和过滤器23.100.99其他流体系统部件23.120通风机、风扇、空调器通风和空调系统，见91.140.3023.140压缩机和气动机械23.160真空技术23-010流体系统和通用部件综合25机械制造该类包括通用标准25.010机械制造综合25.020生产加工工艺25.040工业自动化系统信息技术在工业中的应用，见35.240.5025.040.01工业自动化系统综合25.040.10机械加工中心25.040.20数控机床25.040.30工业机器人、机械手25.040.40生产过程的测量与控制25.040.99其他工业自动化系统25.060机床装置25.060.01机床装置综合25.060.10组合单元和其他装置25.060.20分度和刀具/工件夹持装置25.060.99其他机床装置25.080机床木工机械，见79.120.1025.080.01机床综合25.080.10车床25.080.20镗床和铣床25.080.25刨床25.080.30拉床25.080.40钻床25.080.50磨床和抛光机25.080.60锯床25.080.99其他机床25.100切削刀具木工刀具，见79.120.2025.100.01切削刀具综合25.100.10车刀25.100.20铣刀25.100.25刨床、拉床和插床用刀具25.100.30钻头、锪钻、铰刀25.100.40锯25.100.50丝锥和板牙25.100.60锉刀25.100.70磨具磨料25.100.99其他切削刀具25.120无屑加工设备25.120.01无屑加工设备综合25.120.10锻压设备、冲压机、剪切机25.120.20轧制、挤压和拉制设备25.120.30制模设备和铸造设备25.120.40电化学加工机床25.120.99其他无屑加工设备25.140手持工具带电作业工具，见13.26025.140.01手持工具综合25.140.10气动工具25.140.20电动工具链锯和灌木锯，见65.060.8025.140.30手动工具包括扳手、改锥、钳子、镊子、榔头等25.140.99其他手持工具25.160焊接、钎焊和低温焊25.160.01焊接、钎焊和低温焊综合包括焊工技能25.160.10焊接工艺包括热切割25.160.20焊接消耗品包括焊条、充填金属、气体等25.160.30焊接设备包括热切割设备25.160.40焊接接头25.160.50钎焊和低温焊包括焊接接头的机械和无损试验25.180工业炉25.180.01工业炉综合25.180.10电炉25.180.20燃油炉25.200热处理25.220表面处理和涂覆包括表面处理和涂覆设备与工艺；热处理，见25.200；航空航天工业中的表面处理与涂覆，见49.040；涂料涂覆，见87.02025.220.01表面处理和涂覆综合25.220.10表面预处理包括清洗、打磨、喷砂等；涂料涂覆用表面预处理，见87.02025.220.20表面处理包括阳极氧化、转化涂层、热喷涂等25.220.40金属镀层包括电镀25.220.50搪瓷25.220.60有机涂层25.220.99其他处理和涂覆25.220-70表面处理和涂覆设备25-010机械制造综合27能源和热传导工程27.010能源和热传导工程综合27.020内燃机该类包括通用标准；道路车辆用内燃机，见43.060；船用发动机，见47.020.2027.040燃气和蒸汽轮机、蒸汽机水轮机，见27.14027.060燃烧器、锅炉27.060.01燃烧器、锅炉综合中央供热系统用燃烧器和锅炉，见91.140.1027.060.10液体和固体燃料燃烧器27.060.20气体燃料燃烧器27.060.30锅炉和热交换器化工用热交换器，见71.120.30；建筑物用加热装置，见91.140.2027.080热泵27.100电站综合包括热电站；核电站，见27.120.20；水力发电站，见27.140；太阳能发电站，见27.160；风力发电站，见27.18027.120核能工程27.120.01核能综合27.120.10反应堆工程27.120.20核电站、安全27.120.30裂变物质包括原料；放射性物质，见13.030.3027.120.99有关核能的其他标准27.140水力工程包括水轮机27.160太阳能工程包括电能和光电能发电系统27.180风力涡轮机和其他能源包括发电27.200制冷技术空调器，见23.120；制冷液，见71.100.45；家用制冷器具，见97.040.30 27.220热回收、绝热该类包括通用标准；建筑物绝热，见91.120.1029电气工程29.020电气工程综合包括电压、通用电气术语、电气工作台、图表、安全、防火试验等；发电站，见27.100；电磁干扰和电磁兼容性，见33.10029.030磁性材料特殊磁性钢，见77.140.4029.035绝缘材料29.035.01绝缘材料综合29.035.10纸和纸板绝缘材料29.035.20塑料和橡胶绝缘材料29.035.30玻璃和陶磁绝缘材料29.035.40绝缘油29.035.99其他绝缘材料29.045半导体材料29.050导体材料29.060电线和电缆29.060.01电线和电缆综合29.060.10电线包括导电棒、母线等29.060.20电缆29.080绝缘绝缘材料，见29.03529.080.01电绝缘综合29.080.10绝缘子包括绝缘子配件和其他组件29.080.20套管29.080.99有关绝缘的其他标准29.100电工设备元件电子元件，见3129.100.01电工设备元件综合29.100.10磁性元件29.100.20电工和机电元件29.100.99其他电工元件29.120电工器件29.120.01电工器件综合29.120.10导线管29.120.20连接装置29.120.30插头、插座、联接器29.120.40开关29.120.50熔断器和其他过载保护装置29.120.60开关装置和控制器29.120.70继电器29.120.99其他电工器件29.140电灯及有关装置29.140.01电灯综合29.140.10灯头和灯座29.140.20白炽灯29.140.30荧光灯、放电灯29.140.40照明设备29.140.99有关灯的其他标准29.160旋转电机29.160.01旋转电机综合29.160.10旋转电机用零部件29.160.20发电机29.160.30电动机29.160.40发电机组29.160.99有关旋转电机的其他标准29.180变压器、电抗器仪表用变压器，见17.220.20 29.200整流器、转换器、稳压电源29.220电池和蓄电池光电池，见31.26029.220.01电池和蓄电池综合29.220.10原电池和蓄电池29.220.20酸性副电池及蓄电池29.220.30碱性副电池及蓄电池29.220.99其他电池和蓄电池29.240配电网建筑物供电系统，见91.140.50 29.240.01配电网综合29.240.10变电站、电涌放电器29.240.20配电线路29.240.30电力系统用控制设备电量测量仪表，见17.220.20 29.240.99有关配电网的其他设备29.260特殊工作条件用电气设备29.260.01特殊工作条件用电气设备综合29.260.10户外用电气设备29.260.20易爆环境用电气设备29.260.99特殊工作条件用其他电气设备29.280电力牵引设备非电力铁路牵引车，见45.060.1029.300电振荡31电子学31.020电子元件综合磁性元件，见29.100.1031.030电子技术专用材料电子工业这样的各种特殊要求的材料及新型材料等31.040电阻器31.040.01电阻器综合31.040.10固定电阻器31.040.20电位器、可变电阻器31.040.30热敏电阻器31.040.99其他电阻器31.060电容器31.060.01电容器综合31.060.10固定电容器31.060.20陶瓷电容器和云母电容器31.060.30纸介电容器和塑料膜电容器31.060.40钽电解电容器31.060.50铝电解电容器31.060.60可变电容器31.060.70电力电容器31.060.99其他电容器31.080半导体器件半导体材料，见29.04531.080.01半导体器件综合31.080.10二极管31.080.20晶体闸流管31.080.30三极管31.080.99其他半导体器件31.100电子管31.120电子显示器件包括液晶显示31.140压电器件31.160滤波器31.180印制电路和印制电路板31.200集成电路、微电子学包括集成电路芯片，逻辑模拟微电路；微处理机，见35.160 31.220电子电信设备用机电零部件31.220.01机电零部件综合31.220.10插头和插座装置、连接器31.220.20开关31.220.99其他机电零部件31.240电子设备用机械构件31.260光电子学、激光设备包括光电管和光电池31-030电子技术专用材料33电信33.020电信综合33.040电话和电报通信33.040.01电话和电报通信综合33.040.20传输系统33.040.30开关和信号系统33.040.40数据通信网络综合数字服务网络(ISDN)，见33.080；开放系统互连(0SI)局域网、城市区域网、广域网，见35.110；调制解调器，见35.18033.040.50线路、连接和电路33.040.60电话设备33.040.70电传、电话传真、传真设备33.040.99其他电话和电报通信33.060无线电通信33.060.01无线电通信综合33.060.20接收和发射设备33.060.30无线电中继和固定卫星通信系统33.060.40电缆传输系统33.060.50移动通信服务33.060.99其他无线电通信设备33.080综合数字服务网络(ISDN)33.100电磁干扰和电磁兼容性(EMC)包括无线电干扰33.120电信设备用部件和附件插头和插座装置、连接器，见31.220.10；开关，见31.220.2033.120.01部件和附件综合33.120.10同轴电缆、波导33.120.20导线和对称电缆33.120.30射频连接器33.120.40天线33.120.99其他部件和附件33.140电信专用测量设备33.160音频、视频和视听工程33.160.01音频、视频和视听系统综合33.160.10放大器33.160.20无线电接收机和电视接收机33.160.30录音系统包括磁带录音机、唱片、磁带、盒式磁带、光盘等33.160.40录像系统包括录象机、摄象机、录象带、激光盘等33.160.50附件包括耳机、扬声器、传声器等33.160.60多媒体系统和电话会议设备33.160.99其他音频、视频和视听设备33.180光纤通信33.180.01光纤系统综合33.180.10光纤和光缆33.180.20光纤连接器33.180.99其他光纤设备33.200遥控、遥测雷达、导航设备入此35信息技术、办公设备35.020信息技术(IT)综合35.040字符集和信息编码包括音频编码、图像编码、多媒体和超媒体信息编码、信息加密技术、编密码、条形码等35.060信息技术用语言35.080软件开发和系统文件35.100开放系统互连(OSI)35.100.01开放系统互连(OSI)综合35.100.05多层应用包括国际标准协议35.100.10物理层35.100.20数据链层35.100.30网络层35.100.40运输层35.100.50会话层35.100.60表示层35.100.70应用层35.110网络包括局域网、城市区域网、广域网、专用综合服务网等；综合数字服务网(ISDN),见33.08035.140计算机图形技术35.160微处理机系统包括个人计算机、计算器等；集成电路，见31.20035.180终端和其他外围设备包括调制解调器35.200接口和连接设备35.220数据存储设备35.220.01数据存储设备综合35.220.10纸卡和纸带35.220.20磁存储设备35.220.30光学存储设备35.240信息技术的应用35.240.01信息技术应用综合35.240.10计算机辅助设计(CAD)35.240.15识别卡和有关装置包括银行卡、贸易卡、通信卡、运输卡的应用35.240.20信息技术在办公中的应用包括文字处理系统，文本通信，文本显示，办公文件结构(ODA)等35.240.30信息技术在信息、文献和出版包括统一的标准标识语言(SGML)，自动翻译器等中的应用35.240.40信息技术在银行中的应用包括自动银行设施35.240.50信息技术在工业上的应用35.240.60信息技术在运输和贸易中的包括行政、商务和运输方面的电子数据交换应用35.240.70信息技术在自然科学中的应包括地理数据信息用35.240.99信息技术在其他领域中的应用35.260办公设备办公家具，见97.14035.260.01办公设备综合35.260.10办公机械包括打字机、听写设备、寻址机、启信机、信件折叠机、自动邮资盖印机及其附件；电话，见33.040.60；电传、电话传真，见33.040.70；复印机，见37.100.10；打包和封装设备，见55.20035.260.20文具包括办公纸、书写垫板、纸夹、格纸、钢笔、色带、复写纸、信封、名信片等35.260.99其他办公设备37成像技术37.020光学设备包括显微镜，望远镜等；眼科设备，见11.040.70；光学测量仪器，见17.180.30；摄影设备用镜头，见37.040.1037.040摄影技术摄影棚，见97.200.1037.040.01摄影技术综合37.040.10摄影设备、投影仪37.040.20相纸、胶卷和暗盒37.040.30摄影用药品37.040.99有关摄影技术的其他标准37.060电影电影演播室，见97.200.1037.060.01电影综合37.060.10电影设备37.060.20电影胶片、暗盒37.060.99有关电影的其他标准37.080文献成象技术包括缩微技术、电子技术和光学技术；光学存储设备，见35.220.30 37.100印制技术37.100.01印刷技术综合包括校样修改37.100.10印刷、复制设备包括印刷、复印、复制设备、装订设备等37.100.20印制材料墨水，见87.08037.100.99有关印刷技术的其他标准39精密机械、珠宝39.020精密机械39.040钟表学39.040.01钟表学综合39.040.10手表39.040.20钟39.040.99其他计时仪器39.060珠宝包括贵金属43道路车辆工程43.020道路车辆综合该类包括道路车辆试验，道路车辆回收；道路运输，见03.220.20 43.040道路车辆装置电车，见43.120；摩托车和机动自行车，见43.140；自行车，见43.150 43.040.01道路车辆装置综合43.040.10电气和电子设备43.040.20照明、信号和报警设备43.040.30指示和控制装置43.040.40制动系统43.040.50传动装置、悬挂装置包括离合器、变速箱、动力转向装置、万向轴、差速箱、轮、轮辋等；道路车辆轮胎，见83.160.1043.040.60车身及车身附件包括车架、车辆结构、清洗、除霜、除雾和加热装置、驾驶室用空调装置、玻璃、反光镜、安全带等43.040.70联轴器包括牵引附件和转向轮组件43.040.99其他道路车辆装置43.060道路车辆内燃机通用内燃机标准，见27.02043.060.01道路车辆内燃机综合43.060.10气缸体和内部组件。
电脑制图标准天津瑞科建设工程有限公司二零零五年总则为了做到设计室施工图的基本统一，保证图面质量，提高制图效率，符合设计、施工存档等的要求，特制订本标准。
本标准适用于下列工程制图：新建、改建、扩建工程的各阶段设计图及竣工图。
本标准是参照国家现行有关标准规范的要求制定的公司内部标准。
一、图纸幅面（一）标准图框的幅面及图框尺寸，应符合下表规定。
以上图框的规格在计算机内均有，可直接在机内调用。
（二）非标准的图纸短边不得加长，长边可加长，应符合下表规定。
（三）图纸以短边作垂直边称为横式，以短边作为水平边称为立式。
一般A0－A3图纸宜横式使用；必要时，也可立式使用。
二、标题栏与会签栏标题栏与会签栏尺寸已在计算机内做好，可直接调用，不可擅自改动。
三、图纸编排顺序图纸的编排顺序，一般应为图纸目录、总图及说明、各分区的平立剖面、节点图、配件图等，以层层引入的方式。
图纸应按内容的主次关系，有系统地排列。
四、图线与图层五、图线文字图纸上所需书写的文字、数字均采用宋体字型。
文字在不同的图幅中高度不同，如下表。
六、比例图样的比例，应为图形与实物相对应的线性尺寸之比。
比例应以阿拉伯数字表示。
绘图所用的比例，应根据圆样的用途与被绘对象的复杂程度来选择，并应优先选用表中的常用比例，（如下表）七、符号第一点剖面符号。
（一）、剖面剖切符号1、剖面剖切符号，应由剖切位置线及剖视方向线组成，均应以粗实线绘制。
剖切位置线的长度为10mm；剖视方向线应垂直于剖切位置线，长度应短于剖切位置线，宜为6mm。
绘图时、剖面剖切符号不1122断（截）面剖切符号112233剖面剖切符号宜与图面上的图线相接触。
2、剖面剖节符号的编号，宜采用阿拉伯数字，应注写在剖视方向线的端部。
3、需要转折的剖切位置线，在转角处如与其它图线发生混淆，应在转角的外侧加注与该符号相同的编号。
（见下页图一）（二）、断（截）面剖切符号。
1、断（截）面的剖切符号，应只用剖切位置线表示，并应以粗实线绘制，长度为10mm 。
计算机辅助制图规范
佛山市化机设备工程有限公司
Foshan Chemical Machinery Equipment Engineering Co.,Ltd
(试用稿)
编制: 李宁
校对: 顾慧珍
目录
一、总则 (3)
1、工作目标 (3)
2、工作范围 (3)
3、工作风格 (3)
二、制图 (4)
1、制图规范 (4)
2、图纸深度 (4)
3、图纸幅面及比例、标注 (4)
4、图层设置 (5)
5、一般规定 (6)
6、绘图文件的命名规则 (9)
7、补充说明 (10)
前言
自1966年以来，产品设计的计算机辅助设计工作，在公司领导的重视和大力推广下得到了全面普及，其应用已达到一定水平。
为了进一步提高设计水平，使公司的计算机辅助设计逐步实现规范化、标准化、网络化，通过对本公司近年来的计算机辅助设计工作的经验、提炼和总结，制订本标准。
今后，凡本公司承接编制的各类设计任务应用计算机辅助绘图，均需依照本标准进行。
各设计人员在其具体使用过程中，如发现需要修改或需要补充之处，请提出有关意见及资料，以便今后对本标准进一步调整和完善。
一、总则
1、工作目标
1.1规范化——有效提高产品设计的工作质量；
1.2标准化——提高机械设计的工作效率；
1.3网络化——便于网络上规范化管理和成果的共享。
2、工作范围
本标准是产品CAD制图的统一规则，适用于本公司化工设备设计工程相关领域中的CAD制图及软件开发。
3、工作风格
本规范形成产品设计绘图表达的风格的统一，不提倡个人绘图表达风格。
机械制图的表达应清晰、完整、统一。
二、制图
1、制图规范
工程制图严格遵照国家有关机械制图规范制图，要求所有图面的表达方式均保持一致。
2、图纸深度
工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。
3、图纸幅面及比例、标注
3.1图纸图幅采用A1、A2、A3、A4四种标准，以A1图纸为主。
图纸种类图纸宽度（mm）图纸高度(mm) 备注
A1：841X594 A2：594X420
A3：420X297 A4：297X210
A4主要用于零件图、目录、变更、修改等 ,A3幅面不允许单独竖放；A4幅面不允许横放；A5幅面不使用。
3.2特殊需要可采用按长边1/8模数加长尺寸(按机械制图统一标准)。
3.3一个专业所用的图纸，不宜多于两种幅面(目录及表格所用A4幅面除外)。
3.4图纸比例及标注
3.4.1.常用图纸如下，同一张图纸中，不宜出现三种以上的比例。
1:1,1:2;1:5,1:10,1:20,1:50,1:100,1:200,1:500,1:1000
可用比例 1:3,1:15,1:25;1:30,1:150,1:250,1:300,1:1500
3.4.2.比例的标注：在视图、剖视图、剖面图及放大图符号的下方标注如下所示。
3.4.3.管口符号的标注（加圈）如下图：对装配图圈径φ10，符号字体尺寸为5号。
对工程图圈径φ6，符号字体尺寸为3.5号。
4、图层设置
4.1上图所示：图层名称要明确以粗实线、中心线、虚线、双点划线、细线命名，线型：Continuous(粗实线及细线)线宽为 0.50毫米，ACAD_IS004W100(中心
线)线宽为默认，ACAD_IS002W100(虚线)线宽为默认，ACAD_IS005W100(双点划线)线宽为默认，
4.2采用图层的目的是用于组织、管理和交换CAD图形的实体数据以及控制实体的屏幕显示和打印输出。
图层具有颜色、线形、状态等属性。
4.3图层组织根据不同的用途、阶段、实体属性和使用对象可采取不同的方法，但应具有一定的逻辑性，便于操作。
各类实体应放置在不同的图层上，如粗线、细线、虚线、中心线及双点划线要用不同的图层来表示，角度或线性标准尺寸可分层表示。
在采用CAD技术绘图时，尽量用色彩（COLOR）控制绘图笔的宽度，尽量少用多义线（PLINE）等有宽度的线，以加快图形的显示，缩小图形文件。
5、一般规定
5.1文字、符号、代号及其尺寸
a.均应采取以下字体文件，以加快图形的显示，缩小图形文件。
同一图形文件内字型数目不要超过四种。
以下字体形文件为化工绘图标准字体，将其放置在CAD软件安装目录下的FONTS目录中即可。
汉字字型优先考虑采用hztxt.shx（汉字单线）；西文优先考虑Romans.shx(西文花体)。
b.用途字型字高宽高比注：中西文比例设置为1：0.75，说明文字一般应位于图面右侧。
字高为打印出图后的高度。
c.放大图序号为罗马数字Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ……
d.焊缝序号为阿拉伯数字。
e.标题放大图用汉字表示
f.部视图、向视图符号以大写英文字母表示：如A向、A-A、B-B等。
g.管口符口以大写的英文字母A、B、C……表示。
常用管口符号推荐按下表所示。
同一用途、规格的管口，数量以下标1、2、3表示，如TI1~2、LG1~2等。
（1）文字的标注：应字迹清晰，语言简洁，标点符号合适，句子通顺，意思准确。
（2）数字的标注
a. 尺寸数字：应字迹清晰
b.计量数字
下列数字应写为：不应写为：
20±2℃20℃±2℃
0.65±0.05 0.65±.05
C.质量数字
(a).零、部件的质量一般准确到小数点后一位。
标准零、部件的质量按标准的要求填写。
(b).特殊的贵重金属材料表示小数点的位数，视材料价格确定。
(c).设备净质量、空质量、操作质量、充水质量等均以0、5结尾。
一般以>1进为5,>6进为10表示,如111表示为115,116表示为120等。
(d).质量小，数量少不足以影响设备造价的普通材料的小零件的质量可不填写，在明细栏的质量栏中以斜细实线表示。
5.2件号的标注
件号数字字体尺寸为5号，件号线，引线均为细线。
件号应尽量编排在主视图上，并由其左下方开始，按件号顺序顺时针整齐地沿垂直方向或水平排列；可布满四周，但应尽量排在图形的左方和上方，并安排在外形尺寸的内侧，若有遗漏或增添的件号在外圈编排补足。
如下图所示：
5.3文字、符号、代号的字体尺寸应符合GB/T14691的规定，常用字尺寸如下表：注1.除另有注明外表中所有文字、符号、代号、英文字母的尺寸（字号）均为字体的高度（mm），其字宽按相应字体的宽度（以下同）。
2.包括设计数据表、管口表、明细栏、视图中的文字。
3.计算机绘图打印出的字体大小与标准尺寸不完全一致，可取与标准规定最相近的规格尺寸
6.绘图文件的命名规则：CAD文件的命名应以设计文件的图号进行储存
如设计图号为：CM-XXXXX-01，则设计绘图以CM-XXXXX-01.dwg进行储存。
在文件保存的同时会生成另一个备份文件后缀名为CM-XXXXX-01.bak。
设计为最终图时,为缩小文件的大小以及快速显示所以要将图中多余的线条及块删除,输
入”PU”(清除)命令选择全部删除。
7.本规范是根据本公司CAD绘图实际使用情况及HG20668-2000标准而编的.。
