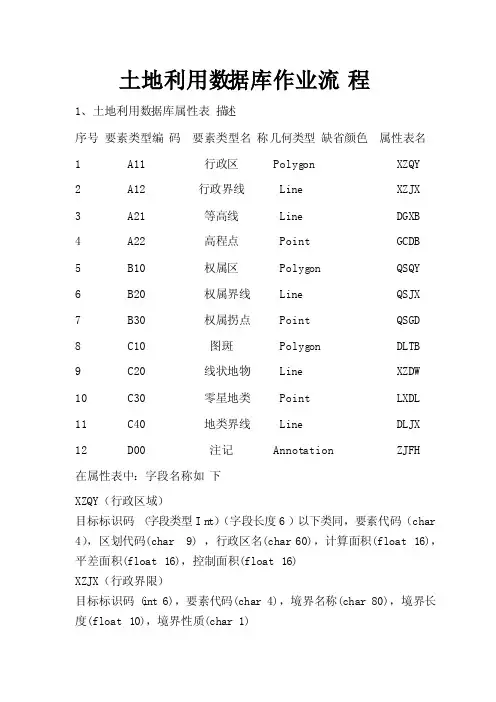

土地利用数据库作业流程1、土地利用数据库属性表描述序号要素类型编码要素类型名称几何类型缺省颜色属性表名1 A11 行政区 Polygon XZQY2 A12 行政界线 Line XZJX3 A21 等高线 Line DGXB4 A22 高程点 Point GCDB5 B10 权属区 Polygon QSQY6 B20 权属界线 Line QSJX7 B30 权属拐点 Point QSGD8 C10 图斑 Polygon DLTB9 C20 线状地物 Line XZDW10 C30 零星地类 Point LXDL11 C40 地类界线 Line DLJX12 D00 注记 Annotation ZJFH在属性表中：字段名称如下XZQY（行政区域）目标标识码（字段类型Int）（字段长度6）以下类同，要素代码（char 4），区划代码(char 9) ，行政区名(char 60)，计算面积(float 16)，平差面积(float 16)，控制面积(float 16)XZJX（行政界限）目标标识码(int 6)，要素代码(char 4)，境界名称(char 80)，境界长度(float 10)，境界性质(char 1)DGXB（等高线）目标标识码(int 6)，要素代码(char 4)，等高线类型(char 20)，标示高程(int 4)GCDB（高程点）目标标识码(int 6)，要素代码(char 4)，高程点名称(char 60)，标示高程(float 7)QSQY（权属区域）目标标识码(int 6)，要素代码(char 4)，权属区代码(char 8)，权属区名(char 60)，计算面积(float 16)，平差面积(float 16)，控制面积(float 16)QSJX（权属界限）目标标识码(int 6)，要素代码(char 4)，界限名称(char 60)，界限长度(float 8)，界限类型(char 1)QSGD（权属拐点）目标标识码(int 6)，要素代码(char 4)，拐点点号(char 4)，点位记录(char 80)，X坐标值(float 16)，Y坐标值(float 16)DLTB（地类图斑）目标标识码(int 6)，要素代码(char 4)，地类代码(char 4)，地类名称(char 60)，权属性质(char 3)，权属单位代码(char 12)，坐落单位代码(char 15)，坐落单位名称(char 60 ), 所在图幅(char 60)，图斑编号(char 7)，坡度级别(char 1)，田坎系数(char 5)，计算面积(float 14)，平差面积(float 14)，线状地物面积(float 12)，零星地类面积(float 10)，田坎面积(float 10)，图斑净面积(float 14)，原有线状地物面积(float 12)，原有零星地类面积((float 10))，原有田坎面积(float 10)，原有图斑面积(float 14)，（土地分类，新增建设用地状况，当年新增耕地类型，当年耕地减少类型，新增原地类型，备注可以不填）XZDW（线状地物）目标标识码(int 6)，要素代码(char 4)，地类代码(char 4)，地类名称(char 60)，线状地物长度(float 8)，线状地物宽度(float 4)，线状地物面积(float 10)，线状地物名称(char 60)，权属性质(char 3)，权属特征(char 60)，偏移参数(float 3)，扣除系数(float 3)LXDL（零星地类）目标标识码(int 6)，要素代码(char 4)，地类代码(char 4)，地类名称(char 60)，权属性质(char 3)，隶属单位(char 60)，单位代码(char 15)，所在图幅(char 60)，隶属图斑(char 7)，零星地类面积(float 10)，X坐标值(float 16)，Y坐标值(float 16)DLJX（地类界限）目标标识码(int 6)，要素代码(char 4)，界限名称(char 60)，界限长度((float 8))ZJFH（注记）目标标识码(int 6)，要素代码(char 4)，注记内容(char 60)，字体(char 4)，颜色(char 12)，磅数(char 4)，倾角(char 1)，下划线(char 1)，高宽(char 10)，注记点X坐标(float 16)，注记点Y坐标(float 16)，注记方向(float 10)工作流程图一、图扫描与纠正：底图扫描分辨率不能低于300dpi，一般分辨率采用400 dpi，采用GEODRG纠正软件进行逐点纠正，达到无变形，满足精度要求。
二、矢量化分层与要求：底图矢量化在GEOWAY矢量化软件上矢量化。
底图矢量化时注意：1、所有线段要实交,无悬挂节点；2、面状地物要闭合；3、线状地物、境界在矢量化时不能断开；4、原图境界跳绘时,矢量时以线状地物中心线为准,境界与线状地物分别矢量,它们之间要严格重合,与地类重合时不矢量地类线,一般不做辅助线；5、矢量化线条、点位应与底图严格重合,不能有位移。
分层共分为13大层:1、境界（JJ）；2、权属拐点（QSGD）；3、地类线（DLX）；4、水系线状地物（SXDW）；5、交通线状地物（JTDW）；6、地貌线状地物（DMDL）；7、其它线状地物（QTDL）；8、高程点（GCD）；9、等高线（DGX）；10、零星地类点（LXDL）；11、地类编码注记（DLZJ）；12、原图斑注记（TBZJ）；13、其它注记（QTZJ）。
三、 CAD预处理将矢量好的图形导出为CAD能接受的格式后，在CAD上打开进行数据预处理，主要处理线的实交及面的闭合，在工作完成以后，要对图幅进行严格接边，包括图形和图层的接边。
最后将分幅图分层分别保存成ACAD2000格式的DXF文件。
文件名以图幅号加层名命名。
四、数据转换在MAPGIS软件下，点击“图形处理”下的“文件转换”，进入文件转换界面，在文件转换界面上点击“输入”菜单，选择“装入DXF”,选择相应的DXF文件，确定后弹出对话框如下：保留转出的图层后，点击OK，转换为MAPGIS格式的数据文件，付名保存即可。
五、 MAPGIS数据处理1、标准图框生成：进入MAPGIS主菜单，点击“实用服务”菜单下的“投影变换”菜单，进入投影变换子系统，点击“系列标准图框”，选择相应的比例尺，出现如下对话框：选择椭球参数，输入起点经维度和图框文件名，点击确定，出现如下对话框：其中图框参数选择中只选择比例尺、接图表、外图廓线，其余不选。
其它内容填写完成后确认，出现接图表，填写后确认，标准图框生成完成。
2、图层编辑：在MAPGIS主菜单下，点击“图形处理”下的“输入编辑”，进入编辑子系统。
在“文件”菜单下选“新建工程”，确定出现对话框，再确定，选不生成可编辑项，确定完成新建工程。
窗口的左半部分为工程编辑平台，右半部分为图形编辑平台，左窗口的主要作用是对工程中的文件进行管理，右窗口的主要作用是对文件中的图元进行管理，在左窗口单击鼠标右键，选添加项目，将转换后的文件分别选中打开，左窗口会出现文件列表，全选文件列表中的所有文件，单击鼠标右键，选择打开，然后在右窗口单击鼠标右键，选“复位窗口”，即可显示，所有图层。
A、行政区（XZQY）制作，在左窗口选中转换后的境界文件和内图框文件，单击鼠标右键，选择“合并文件”，出现对话框，输入XZQY 文件名，如果选择了自动添加，则会自动添加到当前窗口，如没有选择，可在左窗口单击鼠标右键，选添加项目，将合并后的文件选中打开即可，在左窗口选中合并后的文件XZQY，单击鼠标右键，选择可编辑，同时将其它文件关闭，然后在“其它”菜单下进行以下处理：（1）自动剪断，可将两条相交线段剪断；（2）清除重叠坐标及自相交，可清除线重叠坐标及自相交，以及清除弧段重叠坐标及自相交；（3）清除微短线，自动剪断线和清除重叠坐标及自相交的功能后可能会产生一些无用的短线头，这些短线头会影响拓扑处理和空间分析；（4）自动节点平差，包括线节点平差和弧段节点平差；（5）线转弧段，将工作区中的线转成弧段，并保存文件；（6）拓扑查错，线转成弧段后，要进行拓扑查错，查错可以检查重叠坐标、悬挂节点、弧段相交、重叠、结点不封闭等严重影响拓扑关系建立的错误。
系统会给出错误显示窗口，双击错误类型的每一项，系统会自动定位到错误位置，分别改正后，重复几次拓扑查错，所有错误完成后，进入下一步操作；（7）拓扑重建，建立结点和弧段间的拓扑关系，以及弧段所构成的区域之间的拓扑关系。
并自动填色。
（8）区拓扑检查，检查区拓扑存在的问题。
（9）检查工作区属性检查选工作区文件选择面积（如为线则选线长）查看属性内容，较小的是可能有问题的部分，应逐一查看修改。
（10）子区搜索，以上工作完成后，执行子区检索，解决区域套合问题。
（11）区编辑修改属性编辑区属性结构，进入属性结构编辑窗口，可对选定的区文件按照要求进行属性结构添加，完成后可进行属性内容添加。
（12）区编辑修改属性修改区属性，或点击快捷工具条上的区属性修改，进行属性内容添加，所有规定内容添加完成后，前期处理工作结束。
B、政界线（XZJX）制作：（1）将转换后的境界文件另存为XZJX；（2）线编辑参数编辑编辑线属性结构；（3）线编辑参数编辑修改线属性，或点击快捷工具上的线属性修改，进行线属性添加，所有规定内容添加完成后，进入下一步；（4）检查工作区属性检查选工作区文件选择线长查看属性内容，较小的是可能有问题的部分，应逐一查看修改。
C、权属区制作（QSQY）：参照行政区域制作，与行政区域的区别为：权属区包括行政区域外的飞地，行政区包括外来飞地。
基本步骤同行政区域制作。
D、权属界线制作（QSJX），参照行政界线制作，区别同上。
E、权属拐点（QSGD）：（1）将转换后的权属拐点文件打开后设置为可编辑状态；（2）点编辑编辑点属性结构；（3）点编辑修改点属性，或点击快捷工具上的点属性修改，进行点属性添加。
F、图斑制作（DLTB）：选择境界、地类线、水系线状地物、交通线状地物、地貌线状地物、其它线状地物文件，合并为DLTB，其余步骤同行政区域制作。
地类代码的输入：①将地类编码注记的属性结构的一项改为字符型；②点编辑注释赋为属性，选字符型的属性项，将地类码赋入属性项；③逐个图斑检查，看是否有地类编码落入，如无，查找添加，并保证插入点在图斑内；④将图斑层设为可编辑状态；⑤其它 LAB与区合并；相对应的属性项被合并到图斑层，将属性项改名为地类代码，其余无用的属性项删去。
