ERP操作图解一般流程控制（具体操作可以查看ERP操作视频）一）已成车为例第一步：销售订单录入。

菜单选择【销售】→【销售订单录入】第二步：销售订单的审核.菜单选择【销售】→【销售订单审核】注:如果系统参数设置中的【销售订单直接审核】,该步省略。

第三步：订单客户BOM的提交【技术】→【订单客户BOM维护】第四步:订单客户BOM的审核【技术】→【订单客户BOM审核】注:如果系统参数中设定【订单客户BOM提交后直接审核】，该步省略。

第五步:做LRP维护.菜单【生产】→【LRP维护】注:在LRP中会出现以下数据的分支，外购件下达给采购,自制件下达给加工中心对于外购件:（采购管理）对应的单据为：采购订单以下为采购管理步骤步骤一:LRP采购指导菜单【采购】→【采购计划指导】→【LRP采购指导】注：跟踪条件的选择:方便起见使用“按销售订单”跟踪(这里需要根据公司情况而定）选择生成以后，物料明细将会到达下面的窗口中，我们要对下面的物料进行采购订单的保存注:如果在系统参数中【是否有采购修补单业务】,当选择物料保存时将会提示是否保存采购修补单步骤二:采购订单维护：菜单：【采购】→【采购订单维护】可以进行采购订单信息的维护。

注:只有采购订单为【新建】状态时，可修改单据信息.步骤三:采购订单审核菜单：【采购】→【采购订单审核】注：如果在系统参数中【采购订单直接审核】框中，当选择某一采购订单来源时，所生成的采购订单将直接通过审核。

步骤四：采购收料单录入菜单【采购】→【采购收料单管理】→【采购收料单录入】【新增】→【供应商选择】→【收料类型：依据订单】→【确定】→【保存】步骤五:采购收料单据的审核菜单【采购】→【采购收料单管理】→【采购收料单审核】注:如果系统参数中设置了【采购收料单直接审核】,该步省略。

步骤六:采购收料检验菜单【采购】→【采购收料检验】步骤七：采购入库：菜单【仓库】→【入库】→【采购入库】注：入库日期应在相应的仓库会计期内进行步骤八:应付单录入菜单【核算】→【应付】→【应付单管理】→【应付单录入】【新增】→【选择厂商】→【开票依据:依据订单】→【确定】→【保存】注:如果系统参数设置中的【销售出库直接生成应收单】，此步省略。

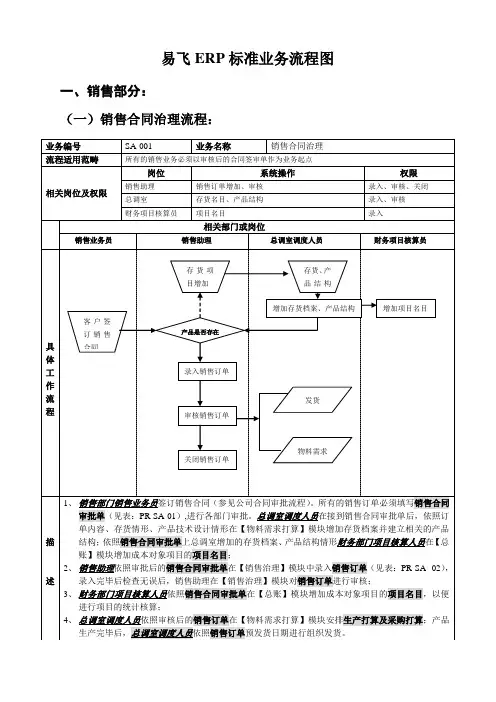

易飞 ERP 标准业务流程图一、销售部分： （一）销售合同治理流程：业务编号 流程适用范畴 相关岗位及权限销售业务员SA-001业务名称销售合同治理所有的销售业务必须以审核后的合同签审单作为业务起点岗位系统操作销售助理销售订单增加、审核总调室存货名目、产品结构财务项目核算员 项目名目相关部门或岗位销售助理总调室调度人员权限录入、审核、关闭 录入、审核 录入财务项目核算员客户签订销售具合同体工作流程存货项 目增加产品是否存在录入销售订单审核销售订单存货、产 品结构 增加申 增加存货档请案、产品结构增加项目名目发货关闭销售订单物料需求1、 销售部门销售业务员签订销售合同（参见公司合同审批流程）。

所有的销售订单必须填写销售合同审批单（见表：PR-SA-01）,进行各部门审批。

总调室调度人员在接到销售合同审批单后，依照订单内容、存货情形、产品技术设计情形在【物料需求打算】模块增加存货档案并建立相关的产品描结构；依照销售合同审批单上总调室增加的存货档案、产品结构情形财务部门项目核算人员在【总账】模块增加成本对象项目的项目名目；2、 销售助理依照审批后的销售合同审批单在【销售治理】模块中录入销售订单（见表：PR-SA--02），述录入完毕后检查无误后，销售助理在【销售治理】模块对销售订单进行审核；3、 财务部门项目核算人员依照销售合同审批单在【总账】模块增加成本对象项目的项目名目，以便进行项目的统计核算；4、 总调室调度人员依照审核后的销售订单在【物料需求打算】模块安排生产打算及采购打算；产品生产完毕后，总调室调度人员依照销售订单预发货日期进行组织发货。

操作要点：1、 销售类型（按照产品项）分为五种： 车体改装销售、机加产品销售、多媒体商品销售、材料销 售、系统集成销售重点提示：依照销售统计和核算的需要，在销售订单的表头栏目内必须选择对应的销售类型，从以上 五种分类中进行选择。

2、 销售业务类型（按照结算情形界定）为三种： 一般销售业务：不管赊销、现销，当月完成发货后（含多次发货）当月结算完毕（含多次结 算）的销售业务，在增加销售订单时选择业务类型为一般销售业务。

XXXX有限公司ERP作业流程图（初稿)目录：1.1……………………………………………………。

. 五金车间\生产部\五金仓作业流程1.2…………………………………………………….。

配线组加工作业流程1.3……………………………………………………。

塑胶车间作业流程1.4…………………………………………………….。

到货验收入库作业流程1。

5 ……………………………………………………。

. 装嵌车间退货作业流程1.6 …………………………………………………….. 仓库备料/发料作业流程1.7 …………………………………………………….. 车间补料/换料作业流程1.8 …………………………………………………….. 采购下单作业流程1.9 …………………………………………………….。

委外下单作业流程1。

10 …………………………………………………….. 销售下单作业流程1.11 …………………………………………………….。

产成品入库作业流程1。

12 ……………………………………………………。

. 产成品出库作业流程1。

13 ……………………………………………………。

配件走货作业流程1.14 …………………………………………………….。

BOM建立作业流程1。

15 ……………………………………………………。

. PMC作业流程（待定）1。

16 ……………………………………………………。

. 财务成本核算作业流程（待定）1.1.五金车间\生产部\五金仓作业流程1.1.2【流程重点】一、所有五金车间的生产安排全部由PMC负责安排。

A、PMC给五金车间的加工计划要提前10天给到五金车间；五金车间根据加工计划进行备料。

B、PMC负责根据五金车间的生产进度;以及生产部委外加工进度。

C、PMC负责生产所需急单等的补单。

D、PMC负责五金车间返工订单的补单工作，同时负责返工领料的物料调整.二、生产部负责委外订单的下达、补单、返电、跟进、统计、委外结算、对帐。

图23.1企业销售管理业务的第一层数据流图 (4)图23.2销售基础数据管理业务数据流图（第二层数据流） (5)图23.3销售计划管理业务数据流图（第二层数据流） (6)图23.4销售订单管理业务数据流图（第二层数据流） (6)图23.5销售收发货管理业务数据流图（第二层数据流） (7)图23.6销售服务管理业务数据流图（第二层数据流） (7)图23.7企业销售管理E—R关系图 (8)图23.8销售管理系统的功能模块图 (8)图24.1 企业采购管理数据流程图 (9)图24.2采购基础数据管理数据流程图(第二层数据流) (10)图24.3采购计划管理数据流程图(第二层数据流) (10)图24.4采购订单处理数据流程图(第二层数据流) (11)图24.5采购收货管理数据流程图(第二层数据流) (11)图24.6采购系统实体关系图 (12)图24.7采购系统模块图 (13)图25.1 企业库存管理第一层数据流图 (14)图25.2库存基础数据管理数据流图(第二层数据流) (15)图25.3库存处理数据流图(第二层数据流) (15)图25.4入库处理展开数据流图(第三层数据流) (16)图25.5出库处理展开数据流图(第三层数据流) (16)图25.6企业库存管理E—R关系图 (17)图25.7库存管理系统功能模块图 (18)图26.1 制造标准管理业务数据流图 (19)图26.2制造标准管理实体关系图 (19)图26.3制造标准管理功能模块图 (20)图27.1 计划管理业务数据流图 (21)图27.2主生产计划管理业务数据流图（第二层数据流程图） (21)图27.3物料需求计划管理业务数据流图第二层数据流程图） (22)图27.4能力需求计划管理业务数据流图第二层数据流程图） (22)图27.5计划管理实体关系 (23)图27.6计划管理功能模块图 (24)图28.1 企业车间管理第一层数据流图 (25)图28.2车间任务管理系统数据流程图 (25)图28.3生产工票管理数据流程图 (26)图28.4车间物料管理数据流程图 (26)图28.5车间完工管理数据流程图 (27)图28.6企业生产管理E—R关系图 (27)图28.7车间管理系统功能模块图 (28)图29.1 JIT生产管理数据流程图 (29)图29.2JIT计划管理数据流程图（第二层数据流程图） (29)图29.3JIT系统维护数据流程图（第二层数据流程图） (30)图29.4JIT生产管理数据流程图（第二层数据流程图） (30)图29.5JIT系统实体关系图 (31)图29.6JIT功能模块图 (32)30.1 质量管理数据流程图（简化） (33)图30.2质量管理基本数据维护数据流程图（第二层） (33)图30.3质量管理质量标准数据流程图（第二层） (34)图30.4质量管理质量检验数据流程图（第二层） (34)图30.5质量管理系统的实体关系 (35)图30.6质量管理功能模块图 (35)图31.1 企业财务管理业务数据流图（简化） (36)图31.2财务管理系统的功能模块图 (37)图32.1 人力资源管理数据流程图 (38)图32.2人事管理数据流程图（第二层） (38)图32.3人力资源计划管理数据流程图（第二层） (39)图32.4招聘管理数据流程图（第二层） (39)图32.5培训管理数据流程图（第二层） (40)图32.6人力资源测评数据流程图（第二层） (40)图32.7人力资源管理的实体关系 (40)图32.8人力资源管理功能模块图 (41)图33.1设备与仪器管理业务数据流程图 (42)图33.2设备与仪器基本资料管理数据流程图(第二层,可继续展开) (42)图33.3设备与仪器业务管理数据流程图（第二层数据流） (43)图33.4设备管理实体关系图 (44)图33.5设备管理功能模块图 (44)图23.1 企业销售管理业务的第一层数据流图数据录入图23.2 销售基础数据管理业务数据流图（第二层数据流）图23.4 销售订单管理业务数据流图（第二层数据流）图23.6 销售服务管理业务数据流图（第二层数据流）图23.7 企业销售管理E —R 关系图图23.8 销售管理系统的功能模块图图24.1 企业采购管理数据流程图图24.2 采购基础数据管理数据流程图(第二层数据流)图24.3 采购计划管理数据流程图(第二层数据流)图24.4 采购订单处理数据流程图(第二层数据流)图24.5 采购收货管理数据流程图(第二层数据流)图24.6 采购系统实体关系图图24.7 采购系统模块图图25.1 企业库存管理第一层数据流图数据输入图25.2 库存基础数据管理数据流图(第二层数据流)图25.3 库存处理数据流图(第二层数据流)图25.4 入库处理展开数据流图(第三层数据流)图25.5 出库处理展开数据流图(第三层数据流)图25.6 企业库存管理E—R关系图图25.7 库存管理系统功能模块图图26.1 制造标准管理业务数据流图图26.2 制造标准管理实体关系图图26.3 制造标准管理功能模块图图27.1 计划管理业务数据流图图27.2 主生产计划管理业务数据流图（第二层数据流程图）图27.3 物料需求计划管理业务数据流图第二层数据流程图）图27.4 能力需求计划管理业务数据流图第二层数据流程图）图27.5 计划管理实体关系图27.6 计划管理功能模块图图28.1 企业车间管理第一层数据流图图28.3 生产工票管理数据流程图图28.4 车间物料管理数据流程图图28.5 车间完工管理数据流程图图28.6 企业生产管理E—R关系图图28.7 车间管理系统功能模块图图29.1 JIT生产管理数据流程图图29.2 JIT计划管理数据流程图（第二层数据流程图）图29.3 JIT系统维护数据流程图（第二层数据流程图）图29.4 JIT生产管理数据流程图（第二层数据流程图）图29.5 JIT系统实体关系图图29.6 JIT功能模块图30.1 质量管理数据流程图（简化）图30.2 质量管理基本数据维护数据流程图（第二层）图30.3 质量管理质量标准数据流程图（第二层）图30.4 质量管理质量检验数据流程图（第二层）图30.5 质量管理系统的实体关系图30.6 质量管理功能模块图图31.1 企业财务管理业务数据流图（简化）图31.2 财务管理系统的功能模块图图32.1 人力资源管理数据流程图图32.2 人事管理数据流程图（第二层）图32.3 人力资源计划管理数据流程图（第二层）图32.4 招聘管理数据流程图（第二层）图32.5 培训管理数据流程图（第二层）图32.6 人力资源测评数据流程图（第二层）图32.7 人力资源管理的实体关系图32.8 人力资源管理功能模块图.图33.1设备与仪器管理业务数据流程图图33.2设备与仪器基本资料管理数据流程图(第二层, 可继续展开)图33.3设备与仪器业务管理数据流程图（第二层数据流）图33.4 设备管理实体关系图图33.5 设备管理功能模块图。

一、销售部分:（一）、发出商品销售业务：编号: PR—SA-003 业务编号SA-003 业务名称发出商品销售业务流程适用范围无论赊销、现销，当月完成发货后,以后月份结算的销售业务相关岗位及权限岗位系统操作权限销售助理销售管理模块中录入销售订单录入销售主管销售管理模块中审核销售订单审核销售助理销售管理模块中录入发货单增加、审核保管员库存管理模块中仓库调拨单录入、一审录入、一审发货检验员仓库调拨单二审二审财务开票员以后期间,开据销售发票录入材料成本会计根据销售调拨单生成出库单并钩稽发发票，存货核算模块中记账、制单记账、制单应收往来会计应收账款模块中结转收入、应收往来核算审核、核销、制单相关部门或岗位客户销售部库房记账员材料成本会计/往来会计具体工作流程以后结算钩稽流 程 描 述 1、销售业务员与客户签订销售合同，销售助理依据在【销售管理】模块录入销售订单并销售主管对销售订单进行确认,并在系统中对订单进行审核.2、产品生产完毕完工入库后，销售助理在【销售管理】模块根据销售订单生成销售发货通知单，3、保管员根据【销售管理】模块中审核后的销售发货单通知单生成仓库调拨单并进行审核，产品出门。

4、以后期间结算时，销售助理根据客户开票需求，对已审核的提货存根联及开票通知单,并送财务部门进行开票；5、财务开票员根据销售助理复核后的开票通知单,开具销售发票.6、材料成本会计在【仓库核算】模块根据仓库调拨单生成销售出库单，材料会计对销售发票进行审核处理并钩稽销售出库单,月底根据根据销售出库单生成销售成本结转凭证。

.7、往来会计收款时在【应收管理】模块中填制收款单并根据收款单生成收款凭证.操作要点:重点提示:错误!对于该种业务要增加一个中转仓进行处理,把发出产品的对象（客户)视同于本公司 的仓库。

错误!在发货时，不能做销售出库单，而因做仓库调拨单，在做通知仓库发货之前，必须明确合同签定，或接到订单。

填制发货通知单并审核收货 填写销售订单仓库调拨单审核销售订单开据销售出库单 审核调拨单销售发票应收账款现结审核收款填制收款单销售收入结转 销售成本是否发出商品。
