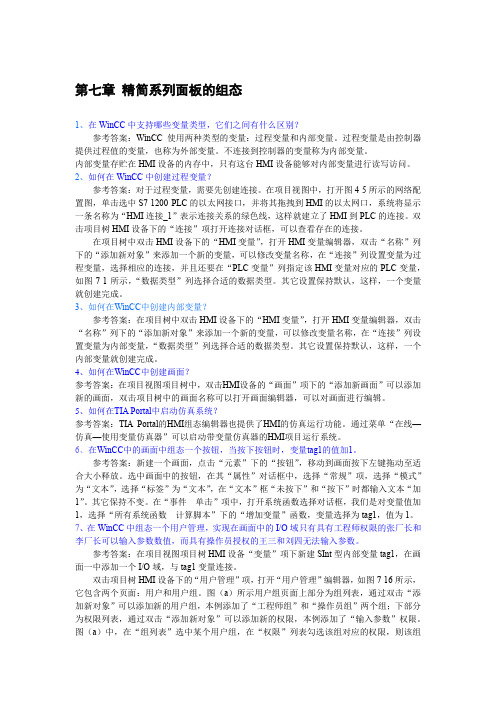

第七章精简系列面板的组态1、在WinCC中支持哪些变量类型，它们之间有什么区别？参考答案：WinCC使用两种类型的变量：过程变量和内部变量。
过程变量是由控制器提供过程值的变量，也称为外部变量。
不连接到控制器的变量称为内部变量。
内部变量存贮在HMI设备的内存中，只有这台HMI设备能够对内部变量进行读写访问。
2、如何在WinCC中创建过程变量？参考答案：对于过程变量，需要先创建连接。
在项目视图中，打开图4-5所示的网络配置图，单击选中S7-1200 PLC的以太网接口，并将其拖拽到HMI的以太网口，系统将显示一条名称为“HMI连接_1”表示连接关系的绿色线，这样就建立了HMI到PLC的连接。
双击项目树HMI设备下的“连接”项打开连接对话框，可以查看存在的连接。
在项目树中双击HMI设备下的“HMI变量”，打开HMI变量编辑器，双击“名称”列下的“添加新对象”来添加一个新的变量，可以修改变量名称，在“连接”列设置变量为过程变量，选择相应的连接，并且还要在“PLC变量”列指定该HMI变量对应的PLC变量，如图7-1所示，“数据类型”列选择合适的数据类型。
其它设置保持默认，这样，一个变量就创建完成。
3、如何在WinCC中创建内部变量？参考答案：在项目树中双击HMI设备下的“HMI变量”，打开HMI变量编辑器，双击“名称”列下的“添加新对象”来添加一个新的变量，可以修改变量名称，在“连接”列设置变量为内部变量，“数据类型”列选择合适的数据类型。
其它设置保持默认，这样，一个内部变量就创建完成。
4、如何在WinCC中创建画面？参考答案：在项目视图项目树中，双击HMI设备的“画面”项下的“添加新画面”可以添加新的画面，双击项目树中的画面名称可以打开画面编辑器，可以对画面进行编辑。
5、如何在TIA Portal中启动仿真系统？参考答案：TIA Portal的HMI组态编辑器也提供了HMI的仿真运行功能。
通过菜单“在线—仿真—使用变量仿真器”可以启动带变量仿真器的HMI项目运行系统。
组态控制实用技术（第二版）习题解答项目一水位控制系统设计模块1 水位控制工程文件建立（一）理论题1．什么是MCGS？其主要特点和基本功能有哪些？MCGS (Monitor and Control Generated System，通用监控系统)是一套用于快速构造和生成计算机监控系统的组态软件，它能够在基于Microsoft（各种32位Windows平台上）运行，通过对现场数据的采集处理，以动画显示、报警处理、流程控制、实时曲线、历史曲线和报表输出等多种方式向用户提供解决实际工程问题的方案，它充分利用了Windows图形功能完备、界面一致性好、易学易用的特点，比以往使用专用机开发的工业控制系统更具有通用性，在自动化领域有着更广泛的应用。
2．MCGS的构成有哪几部分？各有什么作用？MCGS系统包括组态环境和运行环境两个部分。
组态环境相当于一套完整的工具软件，它帮助用户设计和构造自己的应用系统。
用户组态生成的结果是一个数据库文件，称为组态结果数据库。
运行环境是一个独立的运行系统，它按照组态结果数据库中用户指定的方式进行各种处理，完成用户组态设计的目标和功能。
（二）实践题1．每位同学按要求在D：\MCGS\WORK\下建立工程文件，文件名为“水位控制系统+班级+学号”。
（1）鼠标单击文件菜单中“新建工程”选项，如果MCGS安装在D盘根目录下，则会在D：\MCGS\WORK\下自动生成新建工程，默认的工程名为：“新建工程X.MCG”(X表示新建工程的顺序号，如：0、1、2等)。
（2）选择文件菜单中的“工程另存为”菜单项，弹出文件保存窗口。
（3）在文件名一栏内输入“水位控制系统+班级+学号”，点击“保存”按钮，工程创建完毕。
注意：文件名中不能能包含空格，否则MCGS拒绝运行。
2．熟练掌握组态软件常用术语并能与MCGS组态环境中对应。
见拓展知识P9-10。
模块2 水位控制画面设计（一）理论题1．为什么说实时数据库是MCGS系统的核心？实时数据库相当于一个数据处理中心，同时也起到公用数据交换区的作用。
习题 1 操作系统概述一、选择题题号 1 2 3 4 5 6 7 8 9 10 答案 B D C D C D A C D D题号11 12 13 14 15 16 17 18 19 20 答案 B C C C B D B B B A二、综合题1、答：并发性和并行性是既相似又有区别的两个概念。
并行性是指两个或多个事件在同一时刻发生；而并发性是指两个或多个事件在同一时间间隔内发生。
、在单处理器系统中只有一条指令流水线，一个多功能的操作部件，某时刻处理机只能执行一个进程，进程与进程之间不能并行执行，只能并发执行。
但在各种I/O控制技术的帮助下，处理机、通道和设备之间都能进行并发。
（1）处理机和设备之间的并行，能够发生。
（2）处理机和通道之间的并行，能够发生。
（3）通道和通道之间的并行，能够发生。
（4）设备和设备之间的并行，能够发生。
2、答：以多道程序技术为基础的现代操作系统具有4个基本特征：（1）并发性：多个程序并发执行，宏观并行，微观串行。
（2）共享性：多个程序共享系统中的所有资源（3）虚拟性：操作系统为每个进程都虚拟出了一整套其所需的软硬件资源，让进程所属的用户感觉到自己独占整个系统。
操作系统通过进程状态转换实现虚拟性。
当进程被切换出去运行态时，它的运行环境被操作系统保存，当把再次被调度程序选中切换到运行态时恢复其运行环境继续上次运行状态继续运行。
（4）异步性：并发执行的各个进程之间运行时间、运行顺序具有不确定性，即异步性，程序执行已经失去的封闭性和可再现性。
操作系统通过同步机制保证多个进程能够正确的执行。
3、答：多道程序设计技术是指同时把多个程序放入内存并允许交替执行和共享系统中的各类资源，当一个程序因某种原因（如I/O请求）而暂停执行时，CPU立即转去执行另一个程序。
操作系统在引入多道程序设计技术后，使得系统内有了多个程序（进程），它们宏观上看同时执行，微观上看仍然是串行。
多道程序设计技术的优点：多道程序交替穿插执行，提高了CPU、内存和I/O设备的利用率；在保持CPU、I/O设备不断工作的同时，导致系统吞吐量的上升。
第一章1、计算机控制系统是由哪几部分组成的？画出方框图并说明各部分的作用。
答:计算机控制系统由工业控制机、过程输入输出设备和生产过程三部分组成；框图P3。
1）工业控制机主要用于工业过程测量、控制、数据采集、DCS操作员站等方面。
2）PIO设备是计算机与生产过程之间的信息传递通道，在两者之间起到纽带和桥梁的作用。
3）生产过程就是整个系统工作的各种对象和各个环节之间的工作连接。
2、计算机控制系统中的实时性、在线方式与离线方式的含义是什么？为什么在计算机控制系统中要考虑实时性？（1）实时性是指工业控制计算机系统应该具有的能够在限定时间内对外来事件做出反应的特性；在线方式是生产过程和计算机直接相连，并受计算机控制的方式；离线方式是生产过程不和计算机相连，并不受计算机控制，而是靠人进行联系并作相应操作的方式。
（2）实时性一般要求计算机具有多任务处理能力，以便将测控任务分解成若干并行执行的多个任务，加快程序执行速度；在一定的周期时间对所有事件进行巡查扫描的同时，可以随时响应事件的中断请求。
3.计算机控制系统有哪几种典型形式？各有什么主要特点？（1）操作指导控制系统（OIS）优点：结构简单、控制灵活和安全。
缺点：由人工控制，速度受到限制，不能控制对象。
（2）直接数字控制系统(DDC) （属于计算机闭环控制系统）优点：实时性好、可靠性高和适应性强。
（3）监督控制系统（SCC）优点：生产过程始终处于最有工况。
（4）集散控制系统优点：分散控制、集中操作、分级管理、分而自治和综合协调。
（5）现场总线控制系统优点：与DOS相比降低了成本，提高了可靠性。
（6）PLC+上位系统优点：通过预先编制控制程序实现顺序控制，用PLC代替电器逻辑，提高了控制是现代灵活性、功能及可靠性。
第二章1、什么是工业控制计算机？它们有哪些特点？答：工业控制计算机是将PC机的CPU高速处理性能和良好的开放式的总线结构体系引入到控制领域，是工业自动化设备和信息产业基础设备的核心。
2023年计算机控制技术第二版（温希东著）课后答案下载2023年计算机控制技术第二版（温希东著）课后答案下载本书全面系统地介绍了计算机控制系统的基本组成和在工业控制中的应用技术，并结合实际深入浅出地介绍了几种典型的控制系统和控制技术。
主要内容包括：计算机控制系统概述、开关量输入/输出通道与人机接口、顺序控制与数字控制、模拟量输入/输出通道、PID调节器的数字化实现、计算机控制系统的抗干扰技术及工业控制微型计算机。
为了帮助读者掌握各部分内容，书中每章后面都附有习题。
本书可作为高职高专院校应用电子技术、自动化、机电一体化、电气工程等专业的计算机控制技术课程的教材，也可作为从事计算机控制工作的工程技术人员的参考书。
计算机控制技术第二版（温希东著）：内容简介点击此处下载计算机控制技术第二版（温希东著）课后答案计算机控制技术第二版（温希东著）：目录第1章计算机控制系统概述 11.1 计算机控制系统的组成 11.1.1 计算机控制系统的硬件组成 31.1.2 计算机控制系统的软件 41.2 工业控制计算机的特点 41.3 微型计算机控制系统的主要结构类型 51.3.1 计算机操作指导控制系统 51.3.2 直接数字控制系统 51.3.3 监督计算机控制系统 61.3.4 集散型控制系统 61.3.5 现场总线控制系统 71.3.6 工业过程计算机集成制造系统 81.4 微型计算机控制系统的发展 91.4.1 计算机控制系统的发展过程 91.4.2 近年来计算机控制系统在我国的发展趋势 9 习题 13第2章开关量输入/输出通道与人机接口 142.1 过程通道的分类 142.2 开关量输入/输出通道 152.2.1 开关量输入/输出通道的一般结构形式 15 2.2.2 开关量输入信号的调理 162.2.3 开关量输出驱动电路 192.2.4 开关量输入/输出通道的设计 21 2.3 人机接口——键盘 222.3.1 非编码键盘 232.3.2 编码键盘 282.4 人机接口——数字显示方法 312.4.1 发光二极管LED显示 312.4.2 LCD显示接口技术 38习题 81第3章顺序控制与数字控制 833.1 顺序控制 833.1.1 顺序控制系统的类型 833.1.2 顺序控制系统的组成 853.1.3 顺序控制系统的应用领域 853.1.4 顺序控制的应用实例 863.2 数字程序控制 883.2.1 数值插补计算方法 883.2.2 逐点比较法直线插补 893.2.3 逐点比较法圆弧插补 943.2.4 步进电机工作原理 993.2.5 步进电机控制系统原理 1013.2.6 步进电机与微型机的接口及程序设计 103 3.2.7 步进电机步数及速度的计算方法 1083.2.8 步进电机的变速控制 109习题 110[1]第4章模拟量输入/输出通道 1124.1 模拟量输入通道 1124.1.1 输入信号的处理 1124.1.2 多路开关 1134.1.3 放大器 1174.1.4 采样保持器(S/H) 1194.1.5 模/数(A/D)转换器及其应用 1204.2 模拟量输出通道 1284.2.1 DAC的工作原理 1284.2.2 多路模拟量输出通道的结构形式 1304.2.3 D/A输出方式 1314.2.4 失电保护和手动/自动无扰动切换 1324.2.5 DAC的主要技术指标 1324.2.6 典型应用例子 133习题 135第5章 PID调节器的数字化实现 1375.1 PID调节器 1385.1.1 PID调节器的优点 1385.1.2 PID调节器的作用 1385.2 数字PID控制器的设计 1415.2.1 PID控制规律的离散化 1425.2.2 PID数字控制器的实现 1435.3 数字PID控制器参数的整定 1455.3.1 采样周期的选择 1455.3.2 PID控制器参数的整定 146习题 150第6章计算机控制系统的抗干扰技术 152 6.1 干扰信号的类型及其传输形式 1526.2 抗干扰技术 1536.2.1 接地技术 1546.2.2 屏蔽技术 1556.2.3 隔离技术 1566.2.4 串模干扰的'抑制 1566.2.5 共模干扰的抑制 1576.2.6 长线传输中的抗干扰问题 157[1] 6.3 电源干扰的抑制 1586.3.1 电源干扰的基本类型 1586.3.2 电源抗干扰的基本方法 1596.4 CPU软件抗干扰技术 1616.4.1 人工复位 1626.4.2 掉电保护 1626.4.3 睡眠抗干扰 1636.4.4 指令冗余 1646.4.5 软件陷阱 1646.4.6 程序运行监视系统(WATCHDOG) 167 6.5 数字信号的软件抗干扰措施 1706.5.1 数字信号的输入方法 1706.5.2 数字信号的输出方法 1716.5.3 数字滤波 172习题 176第7章工业控制微型计算机 1777.1 工业控制计算机的特点 1777.2 总线式工控机的组成结构 1787.3 常用工控总线(STD/VME/IPC工控机) 179 7.3.1 STD总线工控机 1797.3.2 MC6800/MC68000工控机 1797.3.3 IPC总线工控机 1797.4 IPC的主要外部结构形式 1807.4.1 台式IPC 1807.4.2 盘装式IPC 1817.4.3 IPC工作站 1817.4.4 插箱式IPC 1827.4.5 嵌入式IPC 1837.5 IPC总线工控机内部典型构成形式 1847.5.1 工业控制计算机的组成 1847.5.2 工业控制计算机系统的组成 1857.6 IPC总线工业控制计算机常用板卡介绍 186 7.6.1 IPC总线工业控制计算机的概念 1867.6.2 工业控制计算机I/O接口信号板卡 187 习题 192附录 ST7920GB中文字型码表 193参考文献 198。
4定义变量时，选择“安全级别”有什么作用？此项用于设置对变量的安全级别。
有四个级别可选："操作工级"、"班长级"、"工程师级"、"系统管理员级"，四个级别的优选权依次升高，系统管理员为最高级别。
5定义变量时，选择记录或不记录分别有什么作用？该选项用于记录运行系统View中，对该变量的操作过程。
如果选择不记录，就看不到对变量的操作过程。
如果选择"记录"，在运行过程中，激活"特殊功能[F]/事件记录显示" 命令，点击"过程操作"按钮就可以看到针对该变量的操作过程。
6PcAuto3.62中有哪几种变量？它们的作用域如何？变量类别决定了变量的作用域及数据来源。
例如，如果要在界面中显示、操作数据库中的数据时，就需要使用数据库型变量。
力控支持的变量有：窗口中间变量、中间变量、数据库变量、间接变量和系统变量。
窗口中间变量作用域限于力控应用程序的一个窗口，或者说，在一个窗口内创建的窗口中间变量，在其它窗口内是不可引用的，即它对其它窗口是不可见的。
窗口中间变量是一种中间临时变量，它没有自己的数据源，通常用作一个窗口内动作控制的局部变量、局部计算变量或用于保存临时结果。
中间变量的作用域范围为整个应用程序，不限于单个窗口。
一个中间变量，在所有窗口中均可引用。
即在对某一窗口的控制中，对中间变量的修改将对其它引用此中间变量的窗口的控制产生影响。
窗口中间变量是一种中间临时变量，它没有自己的数据源。
中间变量适于作为整个应用程序动作控制的全局性变量、需要全局引用的计算变量或用于保存临时结果。
当要在界面上显示处理数据库中的数据时，需要使用数据库变量。
一个数据库变量对应数据库中的一个点参数。
数据库变量的作用域为整个应用程序。
上述三种变量按照数据类型可以分为：实型变量、整型变量、离散型变量、字符型变量。
组态网考试重点一、简答题(4选3)15分1、变量的分类变量按照功能可分为:外部变量、内部变量、系统变量和脚本变量;按照数据类型分类;二进制变量、有符号8位数、无符号8位数、有符号16位数、无符号16位数、有符号32位数、无符号32位数、32位浮点数、64位浮点数、8位字符集文本变量、16位字符集文本变量、结构类型变量、原始数据类型变量、文本参考。
2、函数,动作的功能(VB、C)Wincc可以通过使用函数和动作使Wincc项目中的过程动态化。
C脚本有两种:函数和动作。
●动作需要触发器(事件)来触发,没有触发器动作不会执行;函数则是作为动作的组件来使用。
●动作用于独立于画面的后台任务,如打印日常报表、监控变量、执行确定的运算(如变量归档中),动作往往没有形参,动作的返回值只能是int型,返回值描述的是动作的执行状态(如正常与否),可用于故障判断;函数是对指定的对象(形参)进行一定的函数运算,其返回值是可变的,根据函数的实际输出值的类型而定,如double f(int x)。
用于动作中、动态对话框中、报警回路功能中的报警记录、启动和释放归档时等。
●动作可主要有全局脚本动作、对象属性的C动作和对象事件的C动作。
其中对象事件的C动作,由于对象事件可触发,因此不必设置触发器。
如上述实例中的按钮动作。
前两者必须设置触发器。
●函数可分为项目函数、标准函数和内部函数。
其中内部函数是C语言常用函数(扩展名.icf),不可更改、编辑和删除,如上例中的GetTagSWord()函数,以及常用的sin(),floor()函数等;标准函数(扩展名.fct)不能创建,但可以修改,如使用内部函数补充功能,WinCC 自带的标准函数有Alam、Graphics、Report、TagLog、WinCC、Windows;内部函数和标准函数保存在WinCC安装目录的\aplib子目录中。
项目函数是利用标准函数和内部函数,用户自己创建的函数(扩展名.fct),保存在项目目录\library下。
组态控制技术应用选择单选题100道及答案1. 组态软件的核心功能是（）A. 数据采集B. 过程控制C. 画面组态D. 报警处理答案：C2. 以下不属于组态软件特点的是（）A. 通用性B. 定制性C. 复杂性D. 开放性答案：C3. 在组态画面中，用于显示实时数据的控件通常是（）A. 文本框B. 指示灯C. 趋势图D. 按钮答案：A4. 组态软件中，实现数据存储的常用方式是（）A. 数据库B. 文件C. 内存D. 寄存器答案：A5. 以下哪种通信协议常用于组态控制（）A. TCP/IPB. USBC. RS232D. 以上都是答案：D6. 组态工程文件的扩展名通常是（）A..exeB..docC..cfgD..xls答案：C7. 要实现对一个变量的报警设置，需要定义（）A. 报警上限B. 报警下限C. 报警死区D. 以上都是答案：D8. 组态软件中的脚本语言通常用于（）A. 复杂逻辑控制B. 画面美化C. 数据采集D. 设备驱动答案：A9. 以下哪种画面切换方式在组态中常用（）A. 按钮切换B. 菜单切换C. 定时切换D. 以上都是答案：D10. 用于模拟量输入的组态模块通常是（）A. AI 模块B. AO 模块C. DI 模块D. DO 模块答案：A11. 在组态中，控制设备启停一般使用（）A. 位开关B. 数值输入C. 滑块D. 单选按钮答案：A12. 实现历史数据查询的功能模块是（）A. 报表B. 趋势曲线C. 数据归档D. 以上都是答案：D13. 以下哪种控件可以直观显示设备运行状态（）A. 指示灯B. 进度条C. 仪表盘D. 以上都是14. 组态软件与下位机通信的驱动程序通常由（）提供A. 硬件厂商B. 软件厂商C. 用户自行开发D. 系统集成商答案：B15. 要实现设备的联锁控制，需要设置（）A. 逻辑关系B. 控制算法C. 控制周期D. 控制精度答案：A16. 以下哪个不是组态软件的用户权限级别（）A. 管理员B. 操作员C. 访客D. 开发者答案：D17. 组态画面的布局原则是（）A. 美观B. 清晰C. 简洁D. 以上都是答案：D18. 用于数字量输出的组态模块是（）A. AI 模块B. AO 模块C. DI 模块D. DO 模块答案：D19. 组态软件中的动画效果通常基于（）实现A. 脚本B. 属性设置C. 图形库D. 以上都是答案：D20. 以下哪种数据类型在组态中常用（）A. 整型B. 浮点型C. 字符串型D. 以上都是答案：D21. 要实现对一个电机的速度控制，通常使用（）A. 模拟量输出B. 数字量输出C. 脉冲输出D. 通信控制答案：A22. 组态软件中的报警声音可以通过（）设置A. 系统设置B. 脚本C. 控件属性D. 以上都是答案：D23. 以下哪种画面元素可以用于输入密码（）A. 文本框B. 密码框C. 单选按钮D. 复选框答案：B24. 实现数据曲线打印的功能通常通过（）A. 报表打印B. 截屏打印C. 直接打印D. 以上都不是答案：A25. 组态软件中的用户登录功能可以通过（）实现A. 脚本B. 系统设置C. 控件D. 以上都是答案：D26. 以下哪种控件可以用于实时显示温度变化（）A. 文本框B. 指示灯C. 温度计控件D. 进度条27. 在组态中，实现数据滤波的方法通常有（）A. 平均值滤波B. 中值滤波C. 以上都是D. 以上都不是答案：C28. 要实现设备的远程监控，需要（）A. 网络通信B. 上位机软件C. 下位机支持D. 以上都是答案：D29. 组态软件中的趋势曲线控件可以显示（）A. 实时数据曲线B. 历史数据曲线C. 以上都是D. 以上都不是答案：C30. 以下哪种方式可以提高组态软件的运行效率（）A. 优化脚本B. 减少控件数量C. 合理布局画面D. 以上都是答案：D31. 用于模拟量输出的信号类型通常是（）A. 4 - 20mAB. 0 - 10VC. 以上都是D. 以上都不是答案：C32. 在组态中，实现数据备份的常用方法是（）A. 手动备份B. 自动定时备份C. 以上都是D. 以上都不是答案：C33. 以下哪种通信方式适用于远距离数据传输（）A. 以太网B. 串口通信C. 无线通信D. 以上都是答案：A34. 组态软件中的配方功能主要用于（）A. 批量生产控制B. 参数设置C. 以上都是D. 以上都不是答案：C35. 要实现对多个设备的集中监控，需要（）A. 多画面切换B. 分组管理C. 以上都是D. 以上都不是答案：C36. 以下哪种控件可以用于显示实时时钟（）A. 时钟控件B. 文本框C. 指示灯D. 以上都不是答案：A37. 在组态中，实现数据统计的功能模块通常是（）A. 报表B. 趋势曲线C. 脚本D. 以上都是答案：A38. 用于数字量输入的信号类型通常是（）A. 干接点B. 湿接点C. 以上都是D. 以上都不是答案：C39. 组态软件中的安全机制包括（）A. 用户认证B. 权限管理C. 数据加密D. 以上都是40. 以下哪种方式可以实现组态画面的动态效果（）A. 动画连接B. 脚本控制C. 以上都是D. 以上都不是答案：C41. 在组态中，实现设备故障诊断的方法通常有（）A. 报警提示B. 数据分析C. 以上都是D. 以上都不是答案：C42. 以下哪种控件可以用于选择设备运行模式（）A. 单选按钮B. 复选框C. 下拉列表D. 以上都是答案：D43. 组态软件中的报表可以输出为（）A. Excel 格式B. PDF 格式C. 以上都是D. 以上都不是答案：C44. 用于模拟量采集的精度通常用（）表示A. 分辨率B. 准确度C. 以上都是D. 以上都不是答案：C45. 要实现对一个阀门的开度控制，通常使用（）A. 模拟量输出B. 数字量输出C. 脉冲输出D. 通信控制答案：A46. 组态软件中的脚本语言通常支持（）A. C 语言B. VB 语言C. 以上都是D. 以上都不是答案：C47. 以下哪种画面元素可以用于显示设备运行时间（）A. 文本框B. 时钟控件C. 进度条D. 以上都是答案：A48. 实现数据压缩存储的目的是（）A. 节省存储空间B. 提高查询效率C. 以上都是D. 以上都不是答案：C49. 在组态中，实现数据共享的方式通常有（）A. OPC 服务B. 数据库共享C. 以上都是D. 以上都不是答案：C50. 以下哪种控件可以用于输入设备的运行参数（）A. 数值输入B. 文本输入C. 以上都是D. 以上都不是答案：C51. 组态软件中的趋势曲线可以进行（）操作A. 放大缩小B. 平移C. 以上都是D. 以上都不是答案：C52. 用于数字量采集的频率通常用（）表示A. 采样频率B. 脉冲频率C. 以上都是D. 以上都不是53. 要实现对一个风机的启停控制，通常使用（）A. 模拟量输出B. 数字量输出C. 脉冲输出D. 通信控制答案：B54. 组态软件中的画面模板功能主要用于（）A. 提高开发效率B. 统一画面风格C. 以上都是D. 以上都不是答案：C55. 以下哪种方式可以实现组态画面的切换效果（）A. 淡入淡出B. 滑动C. 以上都是D. 以上都不是答案：C56. 在组态中，实现数据加密传输的协议通常是（）A. SSLB. SSHC. 以上都是D. 以上都不是答案：C57. 以下哪种控件可以用于显示设备的工作状态（）A. 指示灯B. 文本框C. 进度条D. 以上都是答案：D58. 组态软件中的用户管理功能包括（）A. 添加用户B. 删除用户C. 修改用户权限D. 以上都是答案：D59. 用于模拟量输出的精度通常用（）表示A. 分辨率B. 准确度C. 线性度D. 以上都是答案：D60. 要实现对一个液位的控制，通常使用（）A. 模拟量输出B. 数字量输出C. 通信控制D. 以上都是答案：A61. 组态软件中的报警记录可以查询（）A. 报警时间B. 报警值C. 报警类型D. 以上都是答案：D62. 以下哪种控件可以用于选择工艺流程（）A. 单选按钮B. 复选框C. 下拉列表D. 以上都是答案：D63. 组态软件中的报表模板可以（）A. 自定义B. 系统提供C. 以上都是D. 以上都不是答案：C64. 用于数字量输出的驱动能力通常用（）表示A. 电流B. 电压C. 以上都是D. 以上都不是答案：C65. 要实现对一个温度传感器的校准，通常在组态中（）A. 设置偏移量B. 设置增益C. 以上都是D. 以上都不是66. 组态软件中的趋势曲线可以保存为（）A. 图片B. 文件C. 以上都是D. 以上都不是答案：C67. 以下哪种画面元素可以用于显示设备故障信息（）A. 文本框B. 指示灯C. 报警窗口D. 以上都是答案：D68. 组态软件中的配方管理可以实现（）A. 配方下载B. 配方上传C. 以上都是D. 以上都不是答案：C69. 用于模拟量采集的抗干扰措施通常有（）A. 滤波B. 隔离C. 以上都是D. 以上都不是答案：C70. 要实现对多个电机的顺序控制，通常使用（）A. 逻辑控制B. 定时控制C. 以上都是D. 以上都不是答案：C71. 组态软件中的用户自定义函数可以（）A. 提高编程效率B. 增强功能C. 以上都是D. 以上都不是答案：C72. 以下哪种控件可以用于显示设备运行的历史数据（）A. 文本框B. 趋势曲线C. 报表D. 以上都是答案：D73. 组态软件中的数据导出可以导出为（）A. CSV 格式B. TXT 格式C. 以上都是D. 以上都不是答案：C74. 用于数字量输入的隔离方式通常有（）A. 光电隔离B. 电磁隔离C. 以上都是D. 以上都不是答案：C75. 要实现对一个压力变送器的参数设置，通常在组态中（）A. 通信设置B. 量程设置C. 以上都是D. 以上都不是答案：C76. 组态软件中的趋势曲线可以显示多个变量的曲线（）A. 同时B. 分时C. 以上都是D. 以上都不是答案：C77. 以下哪种画面元素可以用于显示设备的操作说明（）A. 文本框B. 图片C. 以上都是D. 以上都不是答案：C78. 组态软件中的报表可以进行（）A. 数据筛选B. 数据排序C. 以上都是D. 以上都不是79. 用于模拟量输出的负载能力通常用（）表示A. 电阻B. 电容C. 以上都是D. 以上都不是答案：A80. 要实现对一个流量仪表的远程校准，通常使用（）A. 通信协议B. 专用软件C. 以上都是D. 以上都不是答案：C81. 组态软件中的脚本可以实现（）A. 复杂逻辑运算B. 数据处理C. 以上都是D. 以上都不是答案：C82. 以下哪种控件可以用于显示设备的实时功率（）A. 文本框B. 仪表盘C. 进度条D. 以上都是答案：D83. 组态软件中的数据归档可以设置（）A. 归档周期B. 归档变量C. 以上都是D. 以上都不是答案：C84. 用于数字量输出的保护措施通常有（）A. 短路保护B. 过载保护C. 以上都是D. 以上都不是答案：C85. 要实现对一个变频器的频率给定，通常使用（）A. 模拟量输出B. 通信控制C. 以上都是D. 以上都不是答案：C86. 组态软件中的用户界面可以（）A. 自定义布局B. 更换主题C. 以上都是D. 以上都不是答案：C87. 以下哪种画面元素可以用于显示设备的运行日志（）A. 文本框B. 列表框C. 以上都是D. 以上都不是答案：C88. 组态软件中的报表可以打印（）A. 全部数据B. 选定数据C. 以上都是D. 以上都不是答案：C89. 用于模拟量采集的精度等级通常有（）A. 0.1 级B.0.2 级C. 0.5 级D. 以上都是答案：D90. 要实现对一个电动执行器的位置控制，通常使用（）A. 模拟量输出B. 脉冲输出C. 以上都是D. 以上都不是答案：C91. 组态软件中的趋势曲线可以自定义坐标轴（）A. 范围B. 刻度C. 以上都是D. 以上都不是92. 以下哪种控件可以用于显示设备的累计运行时间（）A. 文本框B. 时钟控件C. 计数器控件D. 以上都是答案：D93. 组态软件中的数据备份可以存储到（）A. 本地硬盘B. 移动存储设备C. 网络存储D. 以上都是答案：D94. 用于数字量输入的防抖处理通常采用（）A. 软件防抖B. 硬件防抖C. 以上都是D. 以上都不是答案：C95. 要实现对一个温度控制器的参数整定，通常在组态中（）A. 调整PID 参数B. 设置控制模式C. 以上都是D. 以上都不是答案：C96. 组态软件中的报警级别可以分为（）A. 紧急B. 重要C. 一般D. 以上都是答案：D97. 以下哪种画面元素可以用于显示设备的故障代码（）A. 文本框B. 指示灯C. 数码管D. 以上都是答案：D98. 组态软件中的报表可以进行数据统计计算（）A. 求和B. 平均值C. 以上都是D. 以上都不是答案：C99. 用于模拟量输出的稳定性通常用（）来衡量A. 漂移B. 波动C. 以上都是D. 以上都不是答案：C100. 要实现对一个压力传感器的故障诊断，通常在组态中（）A. 监测输出信号B. 对比历史数据C. 以上都是D. 以上都不是答案：C。
组态控制实用技术（第二版）习题解答项目一水位控制系统设计模块1 水位控制工程文件建立（一）理论题1．什么是MCGS？其主要特点和基本功能有哪些？MCGS (Monitor and Control Generated System，通用监控系统)是一套用于快速构造和生成计算机监控系统的组态软件，它能够在基于Microsoft（各种32位Windows平台上）运行，通过对现场数据的采集处理，以动画显示、报警处理、流程控制、实时曲线、历史曲线和报表输出等多种方式向用户提供解决实际工程问题的方案，它充分利用了Windows图形功能完备、界面一致性好、易学易用的特点，比以往使用专用机开发的工业控制系统更具有通用性，在自动化领域有着更广泛的应用。
2．MCGS的构成有哪几部分？各有什么作用？MCGS系统包括组态环境和运行环境两个部分。
组态环境相当于一套完整的工具软件，它帮助用户设计和构造自己的应用系统。
用户组态生成的结果是一个数据库文件，称为组态结果数据库。
运行环境是一个独立的运行系统，它按照组态结果数据库中用户指定的方式进行各种处理，完成用户组态设计的目标和功能。
（二）实践题1．每位同学按要求在D：\MCGS\WORK\下建立工程文件，文件名为“水位控制系统+班级+学号”。
（1）鼠标单击文件菜单中“新建工程”选项，如果MCGS安装在D盘根目录下，则会在D：\MCGS\WORK\下自动生成新建工程，默认的工程名为：“新建工程X.MCG”(X表示新建工程的顺序号，如：0、1、2等)。
（2）选择文件菜单中的“工程另存为”菜单项，弹出文件保存窗口。
（3）在文件名一栏内输入“水位控制系统+班级+学号”，点击“保存”按钮，工程创建完毕。
注意：文件名中不能能包含空格，否则MCGS拒绝运行。
2．熟练掌握组态软件常用术语并能与MCGS组态环境中对应。
见拓展知识P9-10。
模块2 水位控制画面设计（一）理论题1．为什么说实时数据库是MCGS系统的核心？实时数据库相当于一个数据处理中心，同时也起到公用数据交换区的作用。
MCGS用实时数据库来管理所有实时数据。
从外部设备采集来的实时数据送入实时数据库，实时数据库将数据传送给系统其它部分操作系统其它部分操作的数据也来自于实时数据库。
实时数据库自动完成对实时数据的报警处理和存盘处理，同时它还根据需要把有关信息以事件的方式发送给系统的其它部分，以便触发相关事件，进行实时处理。
2．一个应用系统由哪五个部分组成？一个应用系统由主控窗口、设备窗口、用户窗口、实时数据库和运行策略五个部分组成。
组态工作开始时，系统只为用户搭建了一个能够独立运行的空框架，提供了丰富的动画部件与功能部件。
如果要完成一个实际的应用系统，应主要完成以下工作：首先，要象搭积木一样，在组态环境中用系统提供的或用户扩展的构件构造应用系统，配置各种参数，形成一个有丰富功能可实际应用的工程；然后，把组态环境中的组态结果提交给运行环境。
运行环境和组态结果一起就构成了用户自己的应用系统。
（二）实践题1．参考图1-17完成水位控制系统的画面制作，实现动画控制效果测试。
见能力训练P11-14模块3模拟设备连接（一）理论题1．脚本程序数据类型有哪几类？开关型值为0或1数值型值在3.4E±38范围内字符型值为最多512字符组成的字符串2．脚本程序基本语句有哪几条？(1)赋值语句赋值语句的形式为：数据对象 = 表达式。
赋值语句用赋值号（“=”号）来表示，它具体的含义是：把“=”右边表达式的运算值赋给左边的数据对象。
赋值号左边必须是能够读写的数据对象，如：开关型数据、数值型数据、事件型数据以及能进行写操作的内部数据对象。
而组对象、事件型数据、只读的内部数据对象、系统内部函数以及常量，均不能出现在赋值号的左边，因为不能对这些对象进行写操作。
赋值号的右边为一表达式，表达式的类型必须与左边数据对象值的类型相符合，否则系统会提示“赋值语句类型不匹配”的错误信息。
(2)条件语句条件语句有如下三种形式：If 〖表达式〗 Then 〖赋值语句或退出语句〗If 〖表达式〗 Then〖语句〗EndIfIf 〖表达式〗Then〖语句〗Else〖语句〗EndIf条件语句中的四个关键字“If”、“Then”、“Else”、“Endif”不分大小写。
如拼写不正确，检查程序会提示出错信息。
条件语句允许多级嵌套，即条件语句中可以包含新的条件语句，MCGS 脚本程序的条件语句最多可以有8级嵌套，为编制多分支流程的控制程序提供了可能。
“IF”语句的表达式一般为逻辑表达式，也可以是值为数值型的表达式，当表达式的值为非0时，条件成立，执行“Then”后的语句，否则，条件不成立，将不执行该条件块中包含的语句，开始执行该条件块后面的语句。
值为字符型的表达式不能作为“IF”语句中的表达式。
(3)退出语句退出语句为“Exit”，用于中断脚本程序的运行，停止执行其后面的语句。
一般在条件语句中使用退出语句，以便在某种条件下，停止并退出脚本程序的执行。
(4)注释语句以单引号“’”开头的语句称为注释语句，注释语句在脚本程序中只起到注释说明的作用，实际运行时，系统不对注释语句作任何处理。
（二）实践题1．完成图1-33中脚本程序输入及编辑环境。
见能力训练P25-272．设置指示灯3 ，可见度对应的数据对象连接设置为：液位2>=液位2上限or 液位2<=液位2下限。
见能力训练P31模块4 报警显示与报警数据输出（一）理论题1．报表输出在工程应用中的作用是什么？大多数监控系统需要对数据采集设备采集的数据进行存盘，统计分析，并根据实际情况打印出数据报表，所谓数据报表就是根据实际需要以一定格式将统计分析后的数据记录显示和打印出来，如：实时数据报表、历史数据报表（班报表、日报表、月报表等）。
数据报表在工控系统中是必不可少的一部分，是数据显示、查询、分析、统计、打印的最终体现，是整个工控系统的最终结果输出；数据报表是对生产过程中系统监控对象的状态的综合记录和规律总结。
2．什么是实时数据报表？什么是历史数据报表？实时数据报表是实时的将当前时间的数据变量按一定报告格式（用户组态）显示和打印，即：对瞬时量的反映，实时数据报表可以通过MCGS系统的实时表格构件来组态显示实时数据报表。
历史数据报表是从历史数据库中提取数据记录，以一定的格式显示历史数据。
实现历史报表由两种方式，一种用策略中的“存盘数据浏览”构件，另一种利用历史表格构件。
3．什么是实时曲线构件？什么是历史曲线构件？实时曲线构件是用曲线显示一个或多个数据对象数值的动画图形，象笔绘记录仪一样实时记录数据对象值的变化情况。
历史曲线构件实现了历史数据的曲线浏览功能。
运行时，历史曲线构件能够根据需要画出相应历史数据的趋势效果图。
历史曲线主要用于事后查看数据和状态变化趋势和总结规律。
（二）实践题1．参考图1-57完成水位控制系统实时/历史报表制作。
见能力训练P36-402．参考图1-57完成水位控制系统实时/历史曲线的制作。
见能力训练P40-44模块5 nTouch嵌入式系统设计（一）理论题1．MCGS组态软件嵌入版与通用版相同之处？不同之处？1、相同之处：（1）相同的操作理念：嵌入版和通用版一样,组态环境是简单直观的可视化操作界面，通过简单的组态实现应用系统的开发，无需具备计算机编程的知识，就可以在短时间内开发出一个运行稳定的具备专业水准的计算机应用系统；（2）相同的人机界面：它的人机界面的组态和通用版人机界面基本相同。
可通过动画组态来反映实时的控制效果，也可进行数据处理，形成历史曲线、报表等，并且可以传递控制参数到实时控制系统；（3）相同的组态平台：嵌入版和通用版的组态平台是相同的，都是运行于Windows 95/98/Me/NT/2000等操作系统；（4）相同的硬件操作方式：嵌入版和通用版都是通过挂接设备驱动来实现和硬件的数据交互，这样用户不必了解硬件的工作原理和内部结构，通过设备驱动的选择就可以轻松的实现计算机和硬件设备的数据交互。
2、不同之处：（1）功能作用不同：虽然嵌入版中也集成了人机交互界面，但嵌入版是专门针对实时控制而设计的，应用于实时性要求高的控制系统中，而通用版组态软件主要应用于实时性要求不高的监测系统中，它的主要作用是用来做监测和数据后台处理，比如动画显示、报表等，当然对于完整的控制系统来说二者都是不可或缺的；（2）运行环境不同：嵌入版运行于嵌入式实时多任务操作系统WindowsCE；通用版运行于MicrosoftWindows95/98/Me/NT/2000等操作系统；（3）体系结构不同：嵌入版的组态和通用版的组态都是在通用计算机环境下进行的，但嵌入版的组态环境和运行环境是分开的，在组态环境下组态好的工程要下载到嵌入式系统中运行，而通用版的组态环境和运行环境是在一个系统中。
2．MCGS嵌入版组态软件的有哪些主要特点？①简单灵活的可视化操作界面②实时性强、有良好的并行处理性能③丰富、生动的多媒体画面④完善的安全机制⑤强大的网络功能⑥多样化的报警功能⑦实时数据库为用户分步组态提供极大方便⑧支持多种硬件设备，实现“设备无关”⑨方便控制复杂的运行流程⑩良好的可维护性⑪用自建文件系统来管理数据存储⑫设立对象元件库，组态工作简单方便（二）实践题1．完成如图1-58的上位机嵌入式水位控制系统设计并完成模拟运行。
见能力训练P50-512．下载到nTouch触摸屏并进入运行程序调试。
见能力训练P51-52项目二加热反应炉系统设计模块1 工程分析（一）理论题1．组建新工程一般有哪些步骤？组建新工程的一般过程：1．工程项目系统分析：分析工程项目的系统构成、技术要求和工艺流程，弄清系统的控制流程和监控对象的特征，明确监控要求和动画显示方式，分析工程中的设备采集及输出通道与软件中实时数据库变量的对应关系，分清哪些变量是要求与设备连接的，哪些变量是软件内部用来传递数据及动画显示的。
2．工程立项搭建框架：MCGS称为建立新工程。
主要内容包括：定义工程名称、封面窗口名称和启动窗口（封面窗口退出后接着显示的窗口）名称，指定存盘数据库文件的名称以及存盘数据库，设定动画刷新的周期。
经过此步操作，即在MCGS组态环境中，建立了由五部分组成的工程结构框架。
封面窗口和启动窗口也可等到建立了用户窗口后，再行建立。
3．设计菜单基本体系：为了对系统运行的状态及工作流程进行有效地调度和控制，通常要在主控窗口内编制菜单。
编制菜单分两步进行，第一步首先搭建菜单的框架，第二步再对各级菜单命令进行功能组态。
在组态过程中，可根据实际需要，随时对菜单的内容进行增加或删除，不断完善工程的菜单。
4．制作动画显示画面：动画制作分为静态图形设计和动态属性设置两个过程。
