硒鼓的工作过程及其重要性和各组成部分的作用一、激光打印机的工作原理及过程激光打印机的工作过程大约可分为：充电→写入→显影→转印→定影→清洁→消电；需要感光鼓参与的就有六个主要过程，如下图示：1.充电：将负电荷充至感光鼓的表面。
2.写数据（激光扫描曝光）：将图象的数据信号转换为光信号（激光发射），次一行的方式照射到OPC Drum，从而对感光鼓的表面进行曝光，形成静电潜像。
3.显影（Developing Block)：将带磁辊上的负电荷墨粉转移到感光鼓有图像区域表面的过程，从而形成影像。
4.转印：将感光鼓表面的墨粉图像转印至纸上的过程。
5.定影（Fuser Block）：通过加热、加压，将墨粉图像定影在纸张上。
6.清洁（Drum Cleaning Block）：从鼓上刮去残余的墨粉的过程。
经过转印的后，感光鼓表面上的碳粉并不会完全转移到纸上，所以必须把残留的碳粉用刮板刮除干净。
7.消电：将感光鼓表面的残余电荷消除的过程。
感光鼓经过一连串的步骤后，还会有残余的电荷，若不将这些电荷完全去除，下次再有新的影像时，便会发生重影的现象从上面的工作过程中我们可以看到硒鼓是激光打印机的重要组成部分之一。
它的好坏直接决定的打印件的品质。
二、惠普打印机硒鼓的组成部分及作用：很多零部件组成了HP激光打印机的硒鼓，其中以下七个主要零件，对于打印品质的影响最大。
1 磁辊（Magnetic Developer Roller、光管）主要作用是：控制磁力的方向及大小，带出适量的碳粉，并磨擦磁辊刮板（Doctor Blade）和碳粉，以提升碳粉的带电量。
2 磁辊刮板（Doctor Blade、控制片）主要控制碳粉盒（粉仓）供应到磁辊上的碳粉数量和让碳粉能均匀分布在磁辊上（Magnetic Developer Roller）。
3 磁辊密封档片（Magnetic Roller Sealing Blade、光管密封片）防止碳粉由碳粉槽内漏出4 鼓芯（OPC Drum、感光鼓）接受镭射光的导电写入，并且显像，然后转写至纸上，为一个最容易磨损的零件5 鼓刮板（Wiper Blade、刮粉片、清洁刮板）刮除OPC Drum上残留的碳粉，主要用来清洁OPC Drum6 废粉档片（Recovery Blade、鼓密封片）收集被Wiper Blade刮除的碳粉，以免碳粉掉落到纸上或机器内7 充电辊（Primary Charge Roller 简写：PCR）主要为去除残留在OPC Drum上的电荷，并且为下一次显像做布电的准备以上这些零部件在硒鼓使用的时候都会有不同程度的磨损，所以在硒鼓的使用寿命到期后或需要给硒鼓加粉时，如果不把这些零件更换或只更换鼓芯（OPC Drum）是无法得到最好的打印品质的。

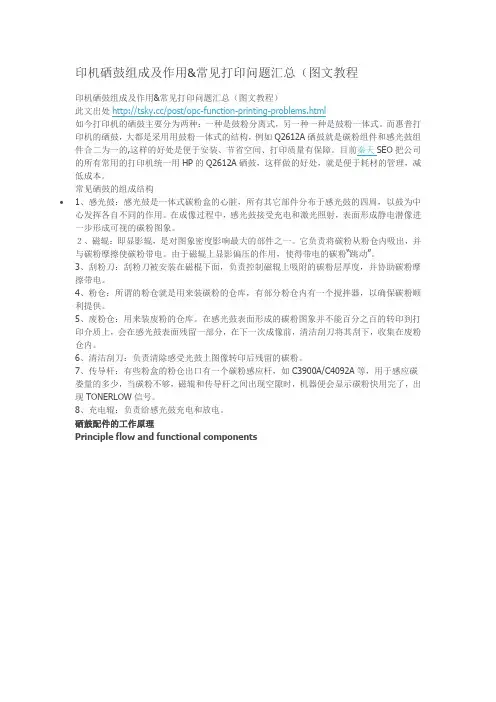

印机硒鼓组成及作用&常见打印问题汇总（图文教程印机硒鼓组成及作用&常见打印问题汇总（图文教程）此文出处/post/opc-function-printing-problems.html如今打印机的硒鼓主要分为两种：一种是鼓粉分离式，另一种一种是鼓粉一体式。
而惠普打印机的硒鼓，大都是采用用鼓粉一体式的结构，例如Q2612A硒鼓就是碳粉组件和感光鼓组件合二为一的,这样的好处是便于安装、节省空间、打印质量有保障。
目前秦天SEO把公司的所有常用的打印机统一用HP的Q2612A硒鼓，这样做的好处，就是便于耗材的管理，减低成本。
常见硒鼓的组成结构•1、感光鼓：感光鼓是一体式碳粉盒的心脏，所有其它部件分布于感光鼓的四周，以鼓为中心发挥各自不同的作用。
在成像过程中，感光鼓接受充电和激光照射，表面形成静电潜像进一步形成可视的碳粉图象。
２、磁辊：即显影辊，是对图象密度影响最大的部件之一。
它负责将碳粉从粉仓内吸出，并与碳粉摩擦使碳粉带电。
由于磁辊上显影偏压的作用，使得带电的碳粉“跳动”。
3、刮粉刀：刮粉刀被安装在磁棍下面，负责控制磁辊上吸附的碳粉层厚度，并协助碳粉摩擦带电。
4、粉仓：所谓的粉仓就是用来装碳粉的仓库，有部分粉仓内有一个搅拌器，以确保碳粉顺利提供。
5、废粉仓：用来装废粉的仓库。
在感光鼓表面形成的碳粉图象并不能百分之百的转印到打印介质上，会在感光鼓表面残留一部分，在下一次成像前，清洁刮刀将其刮下，收集在废粉仓内。
6、清洁刮刀：负责清除感受光鼓上图像转印后残留的碳粉。
7、传导杆：有些粉盒的粉仓出口有一个碳粉感应杆，如C3900A/C4092A等，用于感应碳娄量的多少，当碳粉不够，磁辊和传导杆之间出现空隙时，机器便会显示碳粉快用完了，出现TONERLOW信号。
8、充电辊：负责给感光鼓充电和放电。
硒鼓配件的工作原理Principle flow and functional components惠普硒鼓内部组件（中英文图照）惠普硒鼓的粉组件部分Mag Roller：磁辊；Mag Roller Bushing(right)：右磁辊端套；Mag Roller Bushing(left)：左磁辊端套；Mag Roller Electrical Contact: 磁辊电触点；Seal：密封条；Pull Tab ：密封条拉环；Toner Low Sensor Bar：墨粉少传感器；Toner Port：粉仓；Toner Agitator Bar Drive Gear：碳粉搅拌轴驱动齿轮；Doctor Blade: 显影刮板（显影刮刀）；Plastic Wiper：塑料档片；Mag Roller Felt：磁辊密封毡；Hopper cap：粉仓口盖；Mag Roller Drive Gear：磁辊驱动齿轮；Mag Roller stabilizer(left)：磁辊限位器；惠普硒鼓的鼓芯、充电及清洁组件部分Recovery Blade：废粉档片（废粉回收刮板）废粉仓刮板；Wiper Blade：鼓清洁刮板；PCR Conductive cap：；Drum Spur gear：鼓直齿齿轮；Drum electrical contact：鼓接地触点；OPC Drum：OPC鼓；Drum helical Gear：鼓斜齿轮；Primary Charge Rollers(PCR)：充电辊；Drum Shutter：硒鼓保护盖板；Drum Helical Gear Axle：鼓轴固定销；Cartridge Pin: 固定鼓组件部分和粉仓部分的销子；Recovery Magnet回收磁铁。

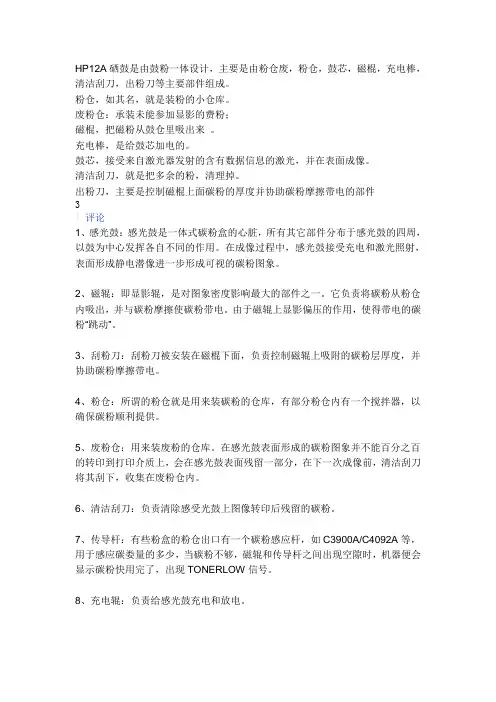

HP12A硒鼓是由鼓粉一体设计，主要是由粉仓废，粉仓，鼓芯，磁棍，充电棒，清洁刮刀，出粉刀等主要部件组成。
粉仓，如其名，就是装粉的小仓库。
废粉仓：承装未能参加显影的费粉；磁棍，把磁粉从鼓仓里吸出来。
充电棒，是给鼓芯加电的。
鼓芯，接受来自激光器发射的含有数据信息的激光，并在表面成像。
清洁刮刀，就是把多余的粉，清理掉。
出粉刀，主要是控制磁棍上面碳粉的厚度并协助碳粉摩擦带电的部件3|评论1、感光鼓：感光鼓是一体式碳粉盒的心脏，所有其它部件分布于感光鼓的四周，以鼓为中心发挥各自不同的作用。
在成像过程中，感光鼓接受充电和激光照射，表面形成静电潜像进一步形成可视的碳粉图象。
2、磁辊：即显影辊，是对图象密度影响最大的部件之一。
它负责将碳粉从粉仓内吸出，并与碳粉摩擦使碳粉带电。
由于磁辊上显影偏压的作用，使得带电的碳粉“跳动”。
3、刮粉刀：刮粉刀被安装在磁棍下面，负责控制磁辊上吸附的碳粉层厚度，并协助碳粉摩擦带电。
4、粉仓：所谓的粉仓就是用来装碳粉的仓库，有部分粉仓内有一个搅拌器，以确保碳粉顺利提供。
5、废粉仓：用来装废粉的仓库。
在感光鼓表面形成的碳粉图象并不能百分之百的转印到打印介质上，会在感光鼓表面残留一部分，在下一次成像前，清洁刮刀将其刮下，收集在废粉仓内。
6、清洁刮刀：负责清除感受光鼓上图像转印后残留的碳粉。
7、传导杆：有些粉盒的粉仓出口有一个碳粉感应杆，如C3900A/C4092A等，用于感应碳娄量的多少，当碳粉不够，磁辊和传导杆之间出现空隙时，机器便会显示碳粉快用完了，出现TONERLOW信号。
8、充电辊：负责给感光鼓充电和放电。
打印机硒鼓常用组成部分的名称与作用（零配件中英文名称与作用）鼓（Drum）：是个圆筒形物。
在激光打印机中专指圆筒形的光导体，以区别于光导板、光导带，最简单的鼓是在鼓筒两端安上齿轮 Gear 、导电片 Electrical Contract 做成一个完整的单鼓。
光导鼓/感光鼓（Photoreceptive Drum）：它更强调是具有光导性能的鼓状物，把鼓定性了。
光导材料种类很多，有硒 (Se) 鼓、硫化镉 (CdS) 鼓、硅 (Si) 鼓、有机光导鼓等。
有机光导鼓（Organic Photoconductor Drum/OPC Drum）：有机光导材料来源广泛，价格便宜，性能优越，又无污染，已经取代了过去的其它光导材料，成了 OPC 鼓的一统天下。
成像组件/暗盒/鼓粉组件（Photorecepotor Cartridge/Imaging Unit）：以光导鼓为核心，加上充电辊、显影辊、清洁刮板等零件，组成一个能把光电信号产生的静电变成可见图像的装置。
成像组件中消耗的只是色粉，其它零件只会疲劳或磨损，当色粉用完后，暗盒就得扔掉。
鼓组件（Drum Cartridge/Drum Unit/Drum Kit）：有时成像组成就是鼓级伯，如 HP 、 Canon 系列。
有时反显影部分分不开，只保留鼓芯、充电辊、清洁刮板，这部分才是鼓组件，如 Epson 、Lexmark 系列。
更有的是连显影辊也保留，仅仅没有粉仓/粉筒，这也叫鼓组件。
这种鼓组件不因色粉用完而扔掉，只需更换显影组件，甚至更换粉筒即可继续用，如 Brother 系列的部分鼓组件。
显影组件（Developer Cartridge/TD Cartridge）：显影组件中必须有显影辊，它能吸附色粉，并使它带电，进而将色粉转移到鼓表面。
显影组件中绝不包含鼓芯、充电辊和清洁刮板，但粉筒有时是单置的。
充电辊（Primary Charging Roller/PCR）：由金属芯辊，发泡导电橡胶，外包绝缘塑料套做成的胶辊。

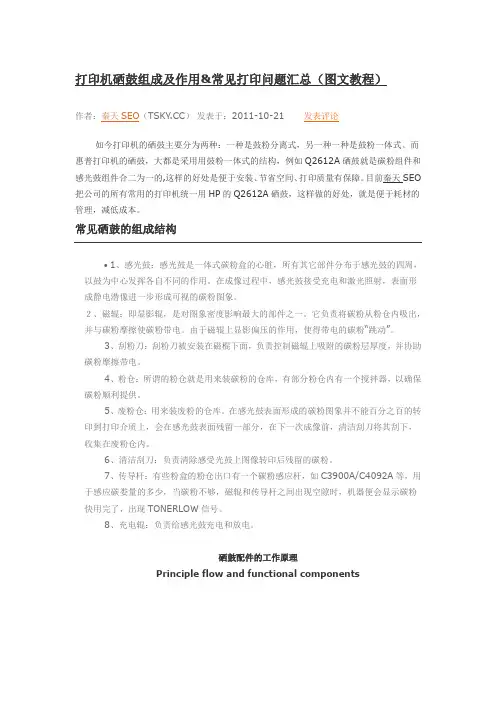

打印机硒鼓组成及作用&常见打印问题汇总（图文教程）作者：秦天SEO（）发表于：2011-10-21 发表评论如今打印机的硒鼓主要分为两种：一种是鼓粉分离式，另一种一种是鼓粉一体式。
而惠普打印机的硒鼓，大都是采用用鼓粉一体式的结构，例如Q2612A硒鼓就是碳粉组件和感光鼓组件合二为一的,这样的好处是便于安装、节省空间、打印质量有保障。
目前秦天SEO 把公司的所有常用的打印机统一用HP的Q2612A硒鼓，这样做的好处，就是便于耗材的管理，减低成本。
•1、感光鼓：感光鼓是一体式碳粉盒的心脏，所有其它部件分布于感光鼓的四周，以鼓为中心发挥各自不同的作用。
在成像过程中，感光鼓接受充电和激光照射，表面形成静电潜像进一步形成可视的碳粉图象。
２、磁辊：即显影辊，是对图象密度影响最大的部件之一。
它负责将碳粉从粉仓内吸出，并与碳粉摩擦使碳粉带电。
由于磁辊上显影偏压的作用，使得带电的碳粉“跳动”。
3、刮粉刀：刮粉刀被安装在磁棍下面，负责控制磁辊上吸附的碳粉层厚度，并协助碳粉摩擦带电。
4、粉仓：所谓的粉仓就是用来装碳粉的仓库，有部分粉仓内有一个搅拌器，以确保碳粉顺利提供。
5、废粉仓：用来装废粉的仓库。
在感光鼓表面形成的碳粉图象并不能百分之百的转印到打印介质上，会在感光鼓表面残留一部分，在下一次成像前，清洁刮刀将其刮下，收集在废粉仓内。
6、清洁刮刀：负责清除感受光鼓上图像转印后残留的碳粉。
7、传导杆：有些粉盒的粉仓出口有一个碳粉感应杆，如C3900A/C4092A等，用于感应碳娄量的多少，当碳粉不够，磁辊和传导杆之间出现空隙时，机器便会显示碳粉快用完了，出现TONERLOW信号。
8、充电辊：负责给感光鼓充电和放电。
硒鼓配件的工作原理Principle flow and functional components惠普硒鼓内部组件（中英文图照）惠普硒鼓的粉组件部分Mag Roller：磁辊；Mag Roller Bushing(right)：右磁辊端套；Mag Roller Bushing(left)：左磁辊端套；Mag Roller Electrical Contact: 磁辊电触点；Seal：密封条；Pull Tab ：密封条拉环；Toner Low Sensor Bar：墨粉少传感器；Toner Port：粉仓；Toner Agitator Bar Drive Gear：碳粉搅拌轴驱动齿轮；Doctor Blade: 显影刮板（显影刮刀）；Plastic Wiper：塑料档片；Mag Roller Felt：磁辊密封毡；Hopper cap：粉仓口盖；Mag Roller Drive Gear：磁辊驱动齿轮；Mag Roller stabilizer(left)：磁辊限位器；惠普硒鼓的鼓芯、充电及清洁组件部分Recovery Blade：废粉档片（废粉回收刮板）废粉仓刮板；Wiper Blade：鼓清洁刮板；PCR Conductive cap：；Drum Spur gear：鼓直齿齿轮；Drum electrical contact：鼓接地触点；OPC Drum：OPC鼓；Drum helical Gear：鼓斜齿轮；Primary Charge Rollers(PCR)：充电辊；Drum Shutter：硒鼓保护盖板；Drum Helical Gear Axle：鼓轴固定销；Cartridge Pin: 固定鼓组件部分和粉仓部分的销子；Recovery Magnet回收磁铁。

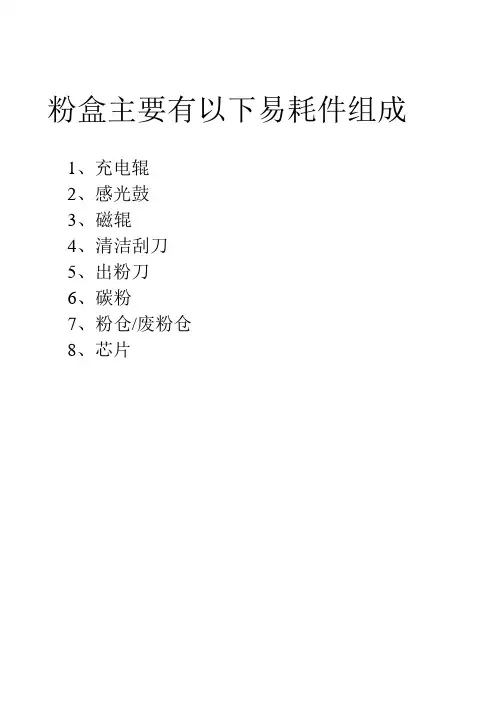

粉盒主要有以下易耗件组成1、充电辊2、感光鼓3、磁辊4、清洁刮刀5、出粉刀6、碳粉7、粉仓/废粉仓8、芯片充电辊（PCR）作用：是由金属内芯和外层导电橡胶组成的圆柱体，负责给感光鼓充电；同时是对感光鼓造成磨损的主要部件之一，所以其表面状态和硬度很重要。
容易出现的缺陷：色浅、底灰、鬼影、白版黑点或黑线、水平黑线（充电电流过高引起）、表面阻挡层不良造成对感光，表面的污染，成品静置久时甚至会与感光鼓粘结在一起，由于橡胶材料过硬会引起噪声。
凹凸不平的表面会对感光鼓造成磨损，甚至导致充电不均匀。
鼓芯（OPC）作用：由铝筒和感光材料构成，是碳粉盒的成像中心，是文字图像的载体。
容易出现的缺陷：色浅、底灰、鬼影、黑版白点（线）、白版黑点（线）、碳粉在鼓表面成膜、耐磨性差、涂层易破损、齿轮松动、导电片异位等磁辊（MR）作用:负责将粉仓内的碳粉带出来，并通过摩擦使碳粉带电。
它是对黑度影响最大的部件之一.容易出现的缺陷:色浅（包括局部和整体）、底灰、过黑、黑版白点、涂层耐磨性差、竖的白线条、导电弹簧接触不良、金属轴部分粗糙、耐磨性差。
清洁刮刀（WB）作用：负责将文字图像转印后残留在鼓表面的碳粉清洁下来，由聚氨酯橡胶或硅橡胶制成；同时也是对鼓产生磨损的主要部件之一容易出现的缺陷：底灰、竖的黑线（色较浅）、橡胶过硬对感光鼓造成过度磨损出粉刀（DB）作用:一方面施一定的压力于磁辊上协助碳粉与磁辊表面磨擦，另一方面使磁辊上的碳粉形成一定的厚度容易出现的缺陷色浅、竖的白线条、变形（整体和局部）、长度不够或橡胶部分粘贴错位碳粉（TONER）作用:是粉盒内唯一的消耗性材料，用于显影容易出现的缺陷色浅、底灰、鬼影、定影不牢、分辨率不高、空心字、定影蹭脏、耗粉量过高、转印率低、杂质、易在感光鼓上成膜、打印过程中产生难闻气味等。
打印耗材中英文术语对照一览表复印机及激光打印机耗材﹠Laser Printers Consumables墨粉 Toner载体 Developer桶装粉 Toner With Pail铝箔袋红／青／黄／黑散粉 Bulk Toner双组份 Double Compositions单组份Single Composition磁性粉 Magnetic Toner非磁性粉 Non magtnetic Toner正极性粉 Positve Toner正极性载体Positve Developer负极性粉 Negative Toner负极性载体Negative Developer导电性粉非导电性粉 Non conductive Toner瓶装粉 Bottle Toner模拟复印机数码复印机激光打印机 Laser Printer鼓盒、鼓组件、暗盒 Drum Cartridge / Drum Kit / Photograph Cartridge 粉盒 Toner Cartridge / Toner Unit / Toner Kit空盒组件显影器粉仓Toner Hopper废粉仓/ 废粉盒／废粉瓶 e鼓护罩、鼓保护盖有机光导体（单个的）鼓Drum带齿轮的鼓充电辊 PCR Primary Charge Roller显影辊磁辊／磁显影辊磁芯／Mag Roller Axle磁辊套筒 Mag Slecve磁辊护套、磁辊间隙套 Mag Roller bushing上粉辊 / 供粉辊清洁刮板/ 鼓刮板/ 废粉仓刮板 Cleaning Blade / Wiper Blade / Drum Cleaning Blade显影刮板、出粉刮板、粉仓刮板 Doclor Blade回收片粉盒封条 Seal / Cartridge Seal毛毡 Filt磁辊密封毛毡 Mag Roller Filts鼓导电片tact鼓中心圆盘销 Drum Hub Disk Axle销钉 Pin泡沫塑料、泡沫橡胶 Foam芯片 Chip定影器部件Fuser /Fuser Assembly /Fuser Assy加热辊Heating Roller定影辊 /上辊 /上加热辊 /上特氟隆辊 Fuser Roller / Upper Roller / Upper Heating Roller/ Upper Teslon Roller压力辊 / 压辊 / 定影压辊 /下辊 / 下硅橡胶辊 / 下氟套辊 Pressure Roller / Fuser Pressure定影灯定影膜 Fuser Film Sleeve /Fixing Film陶瓷加热片 Heating Element / Ceramic Hearer Strips熔断器 / 保险丝 / 保险管 Fuser / Fuser-Wire (自毁式的保险)温度开关 Thermoswitch (可恢复的保险)温度传感器 Thermal Sensor热敏电阻 Thermistor定影齿轮 Fuser Gear风扇 Fan定影清洁辊/毡 Fuser Cleaning Roller/Web硅油 Silicom Oil轴套 / 衬套(滑动轴套) Bushing轴承(滚动轴承) Bearing定影清洁刮板/ 油刮板 Fuser Cleaning Blade / Oil Blade色带 Ribbon热转印炭带 TTR / Thermal Trasfer Ribbon条码机炭带传真机炭带数字式油印机一体机 Duplicator油墨 Ink版纸 Master打印头 Printer Head打印头缆线 Head Cable输纸部件Paper Feed Ass’y搓纸轮 Pickup Roller(防双张纸) 分离垫 Separation Pad进纸辊 Paper Feed Roller出纸辊 Delivery Roller进纸导板 Entrance Guide进纸辊套 Paper Feed Tire转印辊 Transfel Roller (Brother、Lenove系列打印机转印辊多在鼓组件上,成为耗材；而几乎所有其它品牌打印机转印辊都在打印机上,成为备件)电机齿轮 Motor Gear驱动齿轮 Drive Gear臭氧过滤器 Ozone Filter分离爪 Clutch / Picker Finger充电电晕器 Charge housing转印电晕器 Transfer housing转印电晕器端块(头度＆尾部) End Block (Front＆Rear)回转棱镜Rotale Mirror扫描器 Scanner激光扫描头 Laser Scanner打印机性能及质量 Printing Function ＆Quality原装、原产OEM Original Equipment Manufacturer兼容 Compatibility通用 Universal替代 Replacement每分钟页数ppm Pages Per Minute分辨率 dpi dots per inch (每英时长度上的点数)清晰度 resolution文件原件 Original复印件、拷贝 Copy再生/ 再使用 / 再填充/3R Recycle/Recharge/Reuse/Refill转印率覆盖率 Coverage再制造 Reproduction / Remanufacture 专利底灰 backgrounclig重影(鬼影)ghosting /Double lmage多功能复合机一体机 Allin One。

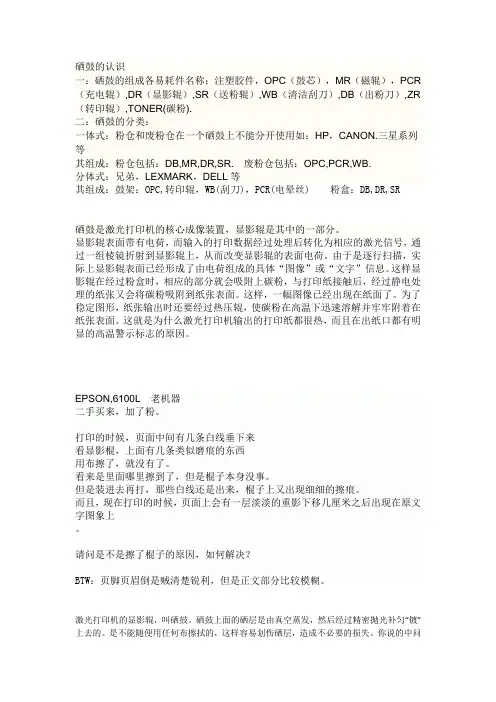

硒鼓的认识一：硒鼓的组成各易耗件名称：注塑胶件，OPC（鼓芯），MR（磁辊），PCR （充电辊）,DR（显影辊）,SR（送粉辊）,WB（清洁刮刀）,DB（出粉刀）,ZR （转印辊）,TONER(碳粉).二：硒鼓的分类：一体式：粉仓和废粉仓在一个硒鼓上不能分开使用如：HP，CANON.三星系列等其组成：粉仓包括：DB,MR,DR,SR. 废粉仓包括：OPC,PCR,WB.分体式：兄弟，LEXMARK，DELL等其组成：鼓架：OPC,转印辊，WB(刮刀)，PCR(电晕丝) 粉盒：DB,DR,SR硒鼓是激光打印机的核心成像装置，显影辊是其中的一部分。
显影辊表面带有电荷，而输入的打印数据经过处理后转化为相应的激光信号，通过一组棱镜折射到显影辊上，从而改变显影辊的表面电荷。
由于是逐行扫描，实际上显影辊表面已经形成了由电荷组成的具体“图像”或“文字”信息。
这样显影辊在经过粉盒时，相应的部分就会吸附上碳粉，与打印纸接触后，经过静电处理的纸张又会将碳粉吸附到纸张表面。
这样，一幅图像已经出现在纸面了。
为了稳定图形，纸张输出时还要经过热压辊，使碳粉在高温下迅速溶解并牢牢附着在纸张表面。
这就是为什么激光打印机输出的打印纸都很热，而且在出纸口都有明显的高温警示标志的原因。
EPSON,6100L 老机器二手买来，加了粉。
打印的时候，页面中间有几条白线垂下来看显影棍，上面有几条类似磨痕的东西用布擦了，就没有了。
看来是里面哪里擦到了，但是棍子本身没事。
但是装进去再打，那些白线还是出来，棍子上又出现细细的擦痕。
而且，现在打印的时候，页面上会有一层淡淡的重影下移几厘米之后出现在原文字图象上。
请问是不是擦了棍子的原因，如何解决？BTW：页脚页眉倒是贼清楚锐利，但是正文部分比较模糊。
激光打印机的显影辊，叫硒鼓。
硒鼓上面的硒层是由真空蒸发，然后经过精密抛光补匀“镀”上去的。
是不能随便用任何布擦拭的，这样容易划伤硒层，造成不必要的损失。
硒鼓基本结构与功能介绍硒鼓基本结构与功能介绍激光打印机的种类较多，但是成像方式大同小异，而硒鼓也是如此。
按照设计分类，硒鼓一般分为两类，一类是硒鼓和粉盒采用结合式的一体式结构，而另外一部分则是采用鼓、粉分离的结构。
下面笔者就先以惠普6L为例介绍硒鼓、粉盒的构造与主要功能。
硒鼓的灌粉1、成像部分的部件功能感光鼓：是在铝合金筒表面镀硒制成的，硒材料在黑暗中为绝缘体，曝光后的部位为导体。
当激光发射器发出的光束对其进行曝光后，被曝光的点组成信息点阵，形成静电潜像。
鼓传动齿轮：与感光鼓的一端固定，由打印机传递动力，带动感光鼓旋转，同时带动转印辊旋转。
鼓消电簧片：感光鼓表面曝光导通的电荷，由消电簧片经感光鼓轴销（消电极）对地释放。
鼓法兰盘：感光鼓另一端的支撑盘。
充电辊：在导电轴包裹导电海绵，最外面是电离膜。
充电高压经导电支架与导电轴接触放电，由电离膜对感。
2、供粉部分部件的功能磁辊隔套：磁辊两端各装有一个，它的作用是控制感光鼓与磁辊之间墨粉跳动显影的间隙。
永磁芯：永磁芯是磁性铁氧体制成，安装在磁辊套内，它被固定在铝套中间是不转动的。
当磁辊套携带墨粉旋转到永磁芯的“N”极时，使墨粉磁化形成墨粉雾（磁穗）。
显影偏压触点：通过偏压电极给磁辊提供显影电压。
磁辊套：磁辊是运载墨粉的重要部件，铝套筒表面喷有石墨，以增加磁辊表面张力，更好地运载墨粉，也利于墨粉吸附到感光鼓表面上（有的机型采用具有磁性的橡胶制成）。
支架：磁辊两端的支撑。
磁辊齿轮：与感光鼓咬合，实现同部转动。
密封条：便于粉盒墨粉的保存，使用前应拉出密封条。
偏压电极：有两个作用，一是通过它给磁辊施加显影偏压，二是固定永磁芯的“N”极处在与感光鼓相切的位置。
粉仓盖：注墨口密封盖。
密封毛毡：密封磁辊两端，防止墨粉沿磁辊两端溢出，污染打印机。
搅拌器齿轮：旋转带动搅拌器搅匀并推动墨粉。
磁辊刮板：磁辊刮板是用尿醛树脂制成的，利用它与磁辊的磨擦力使墨粉均匀地加到磁辊表面上不致墨粉过量，并与其他杂质隔离。

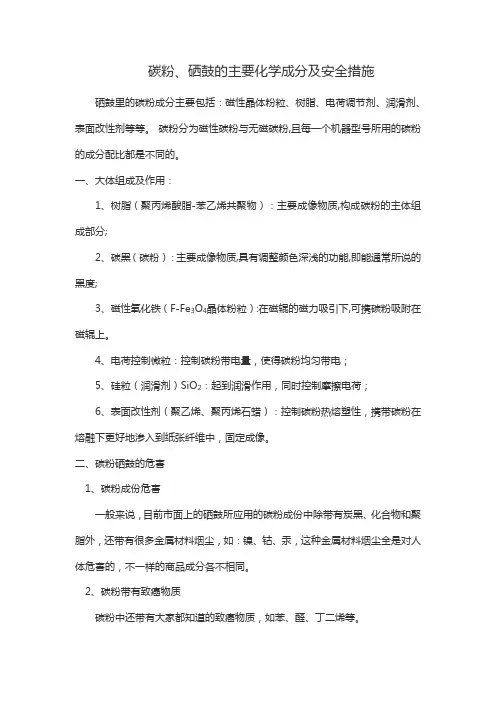

碳粉、硒鼓的主要化学成分及安全措施硒鼓里的碳粉成分主要包括：磁性晶体粉粒、树脂、电荷调节剂、润滑剂、表面改性剂等等。
碳粉分为磁性碳粉与无磁碳粉,且每一个机器型号所用的碳粉的成分配比都是不同的。
一、大体组成及作用：1、树脂（聚丙烯酸脂-苯乙烯共聚物）：主要成像物质,构成碳粉的主体组成部分;2、碳黑（碳粉）：主要成像物质,具有调整颜色深浅的功能,即能通常所说的黑度;3、磁性氧化铁（F-Fe3O4晶体粉粒）:在磁辊的磁力吸引下,可携碳粉吸附在磁辊上。
4、电荷控制微粒：控制碳粉带电量，使得碳粉均匀带电；5、硅粒（润滑剂）SiO2：起到润滑作用，同时控制摩擦电荷；6、表面改性剂（聚乙烯、聚丙烯石蜡）：控制碳粉热熔塑性，携带碳粉在熔融下更好地渗入到纸张纤维中，固定成像。
二、碳粉硒鼓的危害1、碳粉成份危害一般来说，目前市面上的硒鼓所应用的碳粉成份中除带有炭黑、化合物和聚脂外，还带有很多金属材料烟尘，如：镍、钴、汞，这种金属材料烟尘全是对人体危害的，不一样的商品成分各不相同。
2、碳粉带有致癌物质碳粉中还带有大家都知道的致癌物质，如苯、醛、丁二烯等。
3、碳粉颗粒对人体是危害的碳粉颗粒十分细微，非常容易飘浮半空中，根据呼吸系统进到人体，并且碳粉在人体中是不可以被溶化，代谢出去出现异常艰难。
泄露的碳粉颗粒被人体吸进后，难以根据基础代谢排出来身体之外，有害物乃至能深层次肺脏深层次，毁坏肺脏机构，比二手烟危害更高。
因而长期性吸进或是一次性吸进许多，很容易发生呼吸系统疾病、失眠症、头疼、头昏的等困惑，更为严重的是很有可能引起矽肺等比较严重病症。
4、填充碳粉对人体健康的潜在性伤害硒鼓在沒有严实生态环境保护的状况下灌粉，在其中小颗粒分子结构(人眼所不可以看到的)会飘散在空气中，人体数次触碰吸进后，致癌物质的几率比平常人可能高出10%上下，而表层改性材料高压聚乙烯/聚丙稀石腊吸进去身体后，其小分子水颗粒会被消化吸收至血夜循环中，最后被植物群落在肾脏功能里，极不容易被排出来(由于碳粉不溶与水)，进而引起结石等症状的几率比平常人要高出3倍。
复印机的各个部件的作用分别是什么复印机是一种常见的办公设备，由多个不同的部件组成，每个部件都有不同的作用。
以下是复印机各个部件的详细介绍：1.扫描头：负责对原稿进行扫描，将图像转化为数字信号。
2.曝光系统：通过扫描头扫描的信息，将原稿上的图像转化为电荷图像，再通过光敏鼓进行暴露。
3.光源：提供足够的光亮度，以使原稿上的图像清晰可见。
4.镜头：将光源反射的光线聚焦到光敏鼓上，从而完成图像的暴露。
5.光敏鼓：接收光线暴露的图像，通过静电作用将图像粘附在鼓面上。
6.开发器：将感光鼓上的图像进行开发，即将粘附在鼓面上的图像用粉末状的墨粉覆盖。
7.墨粉盒：储存墨粉，通过开发器将墨粉转移到感光鼓上。
8.磁辊：通过静电作用将开发器上的墨粉转移到感光鼓上。
9.转鼓：用于接收开发器上的墨粉和图像，并将其转移到纸张上。
10.离纸器：控制纸张离开转鼓的时间，防止墨粉侵蚀已经完成的复印图像。
11.温控器：通过控制复印机内的温度，保证复印机的正常工作。
12.压力辊：将纸张和转鼓之间加以适当的压力，确保图像传输的准确性和清晰度。
13.固定器：将墨粉熔化并固定在纸张上，以保证打印结果的持久性。
14.输纸系统：将纸张送入复印机，并在复制完成后将纸张排出。
15.控制面板：用于设置复印机的复制模式、打印数量和调整其他复印机功能的操作面板。
16.处理器：负责处理数字信号，控制复印机的各个部件。
17.内存：用于存储数字信号和复印机的操作程序。
18.电源：提供复印机所需的电能。
以上只是复印机的一些主要部件和功能，每个复印机品牌和型号可能会有所不同。
复印机的每个部件都发挥着重要的作用，通过各个部件的紧密配合，才能完成高质量的复印工作。
打印机组成部件
打印机是一种常见的办公设备，主要用于印刷文字或图形等信息。
它由多个组成部件构成，包括打印头、墨盒、感应器、传动带、电路板等。
其中，打印头是打印机最重要的组成部件之一，它的作用是将文字或图形等信息转化为电信号，然后控制墨盒喷出相应的墨水，在纸张上印出相应的内容。
墨盒是打印机的另一个重要组成部件，它储存了墨水，可以分为彩色和黑色两种，是打印出色彩鲜艳的图形和文字的关键。
感应器主要用于检测纸张的大小和位置，从而控制打印机的操作。
传动带则是打印头和墨盒移动的关键部件，它负责传递电信号和控制打印头和墨盒的移动。
电路板则是打印机的核心部件，它控制着打印机的各种操作，包括控制墨盒喷墨速度、纸张进纸和打印头移动等。
打印机的这些组成部件相互配合，使得打印机可以高效地完成打印操作，成为人们办公生活中不可缺少的重要设备。
- 1 -。
硒鼓加粉基本知识2008-05-30 12:35硒鼓加粉基本知识硒鼓分类及结构特点大一、硒鼓分类硒鼓是激光打印机最主要的一种耗材。
激光打印机硒鼓按组合方式可分为以下三类：一体化硒鼓：光导鼓（感光鼓）、磁鼓（显影辊）以及墨粉盒为一体硒鼓。
这种硒鼓在设计结构上原则上不允许用户添加墨粉，但随着技术的更新，此类硒鼓也可以添加墨粉。
二体化硒鼓：指硒鼓为两个独立的部分：一部分为感光鼓，另一部分为磁鼓和墨粉盒。
用户用完墨粉后，只需要更换磁鼓和墨粉盒，而不用更换感光鼓。
三体化硒鼓：指硒鼓为三个独立的部分：感光鼓、磁鼓、墨粉盒。
用户用完墨粉后，只需更换墨粉盒。
有的厂家称其为鼓粉分离技术。
对于二体和三体硒鼓，在达到了使用寿命时也需要更换。
以金属硒合金的感光材料涂面的光导鼓，由于其优越的性能、可*性得到了绝大多数激光打印机厂家的认可，HP、Xerox、 Lexmark、实达等方正激光打印机厂家选用了硒鼓。
二、硒鼓的保养1、不要使硒鼓直接暴露在阳光或其他强光源下；2、更换硒鼓不要在强光下进行，同时尽快的完成安装；3、硒鼓挡光板屏蔽外部的光源，以保护硒鼓，不要打开感光鼓挡光板；4、不要用手触摸感光鼓的表面；5、不要把硒鼓放置在高温、高湿的地方；6、确保硒鼓远离显示器、硬盘驱动器、软盘驱动器或任何磁性物质。
三、硒鼓的结构1、感光鼓：感光鼓是一体式碳粉盒的心脏，所有其它部件分布于感光鼓的四周，以鼓为中心发挥各自不同的作用。
在成像过程中，感光鼓接受充电和激光照射，表面形成静电潜像进一步形成可视的碳粉图象。
２、磁辊：即显影辊，是对图象密度影响最大的部件之一。
它负责将碳粉从粉仓内吸出，并与碳粉摩擦使碳粉带电。
由于磁辊上显影偏压的作用，使得带电的碳粉“跳动”。
3、刮粉刀：刮粉刀被安装在磁棍下面，负责控制磁辊上吸附的碳粉层厚度，并协助碳粉摩擦带电。
4、粉仓：所谓的粉仓就是用来装碳粉的仓库，有部分粉仓内有一个搅拌器，以确保碳粉顺利提供。
一、硒鼓分类硒鼓是激光打印机最主要的一种耗材。
激光打印机硒鼓按组合方式可分为以下三类：一体化硒鼓：光导鼓（感光鼓）、磁鼓（显影辊）以及墨粉盒为一体硒鼓。
这种硒鼓在设计结构上原则上不允许用户添加墨粉但随着技术的更新，此类硒鼓也可以添加墨粉。
二体化硒鼓：指硒鼓为两个独立的部分：一部分为感光鼓，另一部分为磁鼓和墨粉盒。
用户用完墨粉后，只需要更换磁鼓和墨粉盒，而不用更换感光鼓。
三体化硒鼓：指硒鼓为三个独立的部分：感光鼓、磁鼓、墨粉盒。
用户用完墨粉后，只需更换墨粉盒。
有的厂家称其为鼓粉分离技术。
二、硒鼓的保养1、不要使硒鼓直接暴露在阳光或其他强光源下；2、更换硒鼓不要在强光下进行，同时尽快的完成安装；3、硒鼓挡光板屏蔽外部的光源，以保护硒鼓，不要打开感光鼓挡光板；4、不要用手触摸感光鼓的表面；5、不要把硒鼓放置在高温、高湿的地方；6、确保硒鼓远离显示器、硬盘驱动器、软盘驱动器或任何磁性物质三、硒鼓的结构1、感光鼓：感光鼓是一体式碳粉盒的心脏，所有其它部件分布于感光鼓的四周，以鼓为中心发挥各自不同的作用。
在成像过程中，感光鼓接受充电和激光照射，表面形成静电潜像进一步形成可视的碳粉图象。
２、磁辊：即显影辊，是对图象密度影响最大的部件之一。
它负责将碳粉从粉仓内吸出，并与碳粉摩擦使碳粉带电。
由于磁辊上显影偏压的作用，使得带电的碳粉“跳动”。
3、刮粉刀：刮粉刀被安装在磁棍下面，负责控制磁辊上吸附的碳粉层厚度，并协助碳粉摩擦带电。
4、粉仓：所谓的粉仓就是用来装碳粉的仓库，有部分粉仓内有一个搅拌器，以确保碳粉顺利提供。
5、废粉仓：用来装废粉的仓库。
在感光鼓表面形成的碳粉图象并不能百分之百的转印到打印介质上，会在感光鼓表面残留一部分，在下一次成像前，清洁刮刀将其刮下，收集在废粉仓内。
6、清洁刮刀：负责清除感受光鼓上图像转印后残留的碳粉。
7、传导杆：有些粉盒的粉仓出口有一个碳粉感应杆，如C3900A/C4092A等，用于感应碳娄量的多少，当碳粉不够，磁辊和传导杆之间出现空隙时，机器便会显示碳粉快用完了，出现TONERLOW信号。
打印机配件英文名称word精品文档12页定影膜Fuser film sleeve充电辊（PCR）Charge roller/充电膜套Charge sleeve 供粉辊Supply roller清洁刮板Cleaninh Blade清洁纸Cleaning Web Roller挡粉片Picker-up Roller上定影辊 Upper Fuser Roller下定影辊 Lower Fuser Roller陶瓷片 Ceramic Heater鼓芯 Drum灯管 Lamp复印机粉盒 Copier Cartridge热敏电阻 Thermistor温度传感器 Thermai Senson搓纸轮/搓纸辊 Pickup Roller(Cleaning Entrance Seal)搓纸轮套Pickup Roller Tire防双张分离垫 Separation Pad输纸辊 Transfer Roller出纸辊 Exit Roller分离爪 Separation Claw原装/原厂制造/纯正OEM加热辊/压力辊 Hot roller/Pressure Roller曝光灯/加热灯Exposure/Heater lamp 激光打印机刮刀Wiper/Doctor Blade 感光鼓清洗刮刀Drum Cleaning Blade 墨盒inkjet cartridges硒鼓 toner cartridges色带 toner 色带架ribbon填充碳粉 enkjet refills加热陶瓷片 Heating Element加热组件 Fuser Assembly搓纸组件 Pickup Roller Assembly栅网 Grid/充电网 Charge Corona求打印机配件方面的中英文对照词汇中间设备 intermediate equipment调制解调器 modem调制器 modulator解调器 demodulator执行 execute资源分配 resource allocation周围时间 turnaround time吞吐量 through put交错 interleave联址 bind处理 process作业 job分派 to dispatch调度 schedule运行 run命令语言 command lanuage 装入模块 load module批处理batch processing 交互方式interactive mode 联机的inline脱机的 offline仿真 to emulate目录 calalog迁出 roll out迁入 roll in交换 swapping分页技术 paging technique 控制器 controller通道 channel控制台 console控制面板 control panel插接板 plugboard指示器 indicator监视器 monitor计时器 timer时钟寄存器 clock register检验器 verifier数据转换器 data converter编码器 encoder译码器 decoder串并行转换器 staticizer并串行转换器 serializer输入输出设备 input-output device 终端 terminal登录器 logger扫描器 scanner光扫描器 optical scanner字符阅读器 character reader曲线阅读器 curve follower绘图仪 plotter显示器 display device计数器 countor累加器 accumulator算术部件 arithmetic unit加法器 adder串行加法器 serial adder 并行加法器 parallel adder 半加器 half-adder全加器 full adder减法器 subtracter加减器 adder-subtracter 补码器 complementer存储器 storage device存入 storage存入 to store存储单元 storage location 存储单位 storage cell磁心 core磁鼓 drum磁盘 disk盒式磁带 cassette卡式磁带 cartridge磁卡 magnetic card抹除 erase区 band扇段 sector柱面 cylinder字符识别 character recognition缓冲存储器 buffer storage辅助存储器 auxiliary storage寄存器 register盘驱动器 disk drive击打式打印机 impact printer点阵打印机 matrix printer喷墨打印机 ink jet printer置位 set复位 reset直接存取 direct access只读存储器 read-only storage存取时间 access time平均无故障工作时间mean time between failures(MTBF)错误mistake故障 fault失效 failure故障停机时间 down time标识符 identifier关键字 keyword文字 literal缺省的 default引用 reference生命期 life time数组 array变量 variable常量 constant聚集 agregate参数 parameter间接引用 indirect referencing 赋值 assignment 初始化 to initialize表达式 expression标号 label副作用 side effect异常 exception优先 precedence激活 activation`信息论 information theory消息 message冗余度 redundancy熵 entropy模拟乘法器 analog multiplier除法器 divider积分器 integrator函数发生器 function generator复位状态 reset mode字符集 character set以倒叙手段 in flashback乘车上班的人 commuter翻书页 leaf through a book炒股票 play stock market订婚 be engaged国泰航空公司 cathay pacific airlines中国光能 china light and power公交铁路（MTR） mass transit railway美国捷运 american express半岛 the peninsula丽晶 the regent为保密起见 for regent称赞 to compliment齿轮副 gear pair平行轴齿轮副 gear pair with parallel axes相交轴齿轮副gear pair with intersecting axles 交错轴齿轮副gear pair with non-parallel齿轮系 gear train复合行星齿轮系compound planetary gear train 配对齿轮mating gears小齿轮 pinion大齿轮 wheel行星齿轮 planet gear行星架 planet carrier太阳轮 sun gear内齿圈 ring gear外齿轮 external gear内齿轮 internal gea减速齿轮副 speed reducing gear pair增速齿轮副 speed increasing gear train中心距 centre distance轴交角 shaft angle连心线 line of centres齿数比 gear ratio传动比 transmission ratio减速比 speed reducing ratio参考平面 reference planes轴平面 axial plane基准平面 datum plane节平面 pitch plane端平面 transverse plane法平面 normal plane遐想曲面 imaginary srufaces分度曲面 reference surface节曲面 pitch surface齿顶曲面 tip surface齿根曲面 root surface基本齿廓 basic rack tooth profile 产形齿条 counterpart rack 基准线 datum line轮齿特性 teetch characteristics 轮齿 gear齿槽 tooth space右旋齿 right-hand teeth左旋齿 left-hand teeth齿面 tooth flank右侧齿面 right flank左侧齿面 left flank同侧齿面 corresponding flanks异侧齿面 opposite flanks工作齿面 working flank非工作齿面 non-working flank相齿齿面 mating flank可用齿面 rsable flank有效齿面 active flank上齿面 addendum flank下齿面 dedendum flank齿根过渡曲面 fillet齿顶面 crest top land齿槽底面（槽底） bottom land齿廓 tooth profile端面齿廓 transverse profile法向齿廓 normal profile轴向齿廓 axial profile齿线 tooth trace齿棱 tip surface模数 module端面模数 transverse module法面模数 normal module轴向模数 axial module径节 diametral pitch当量齿数 virtual number of teeth 头数 number of threads 螺旋线 helix and spirals圆锥螺旋线 conical spiral螺旋角 helix angle导程 lead导程角 lead angle摆线 trochoids外摆线 eqicycloid圆心渐开线 involute to a circle延伸渐开线 prolate involute希望以上资料对你有所帮助，附励志名言3条：1、常自认为是福薄的人，任何不好的事情发生都合情合理，有这样平常心态，将会战胜很多困难。
硒鼓小知识硒鼓是一种常见的打印机耗材，它是打印机中不可或缺的部件之一。
下面将为大家介绍一些关于硒鼓的小知识。
1. 硒鼓的作用硒鼓是打印机中的光敏元件，主要起到接收激光打印信号并转化为电信号的作用。
激光打印机通过激光束在硒鼓上进行扫描，激活硒鼓上的光敏物质，然后通过静电作用将墨粉吸附在硒鼓上，最后将墨粉转移到纸张上，完成打印。
2. 硒鼓的结构硒鼓主要由硒鼓壳体、感光层和清洁刀组成。
硒鼓壳体是硒鼓的外壳，保护感光层不受外界环境的影响。
感光层是硒鼓的核心部件，它含有光敏物质，能够接收激光打印信号并转化为电信号。
清洁刀负责清除硒鼓上的残留墨粉，保持硒鼓的清洁。
3. 硒鼓的寿命硒鼓的寿命是指硒鼓可以正常工作的时间。
硒鼓的寿命与打印机的使用频率、打印量以及打印质量有关。
一般来说，硒鼓的寿命在5000-30000页之间。
当硒鼓接近寿命尽头时，打印质量会逐渐下降，出现模糊、重影等问题，此时需要更换硒鼓。
4. 硒鼓的存储硒鼓在存储时需要注意一些事项。
首先，硒鼓应存放在阴凉、干燥的地方，避免阳光直射。
其次，硒鼓应保持包装完好，避免灰尘和湿气进入。
另外，当需要更换硒鼓时，应按照打印机说明书的要求进行操作，避免损坏硒鼓或打印机。
5. 硒鼓的维护为了延长硒鼓的使用寿命，需要进行一些维护工作。
首先，保持打印机清洁，定期清理打印机内部的灰尘和墨粉。
其次，避免频繁开关打印机，以减少对硒鼓的损耗。
另外，打印时应选择合适的打印质量和纸张类型，避免过度消耗硒鼓。
6. 硒鼓的回收与环保硒鼓属于电子废物，对环境有一定的污染。
因此，当硒鼓寿命结束或需要更换时，应选择正规渠道进行回收处理，避免随意丢弃。
许多硒鼓生产商或打印机厂商都提供硒鼓回收服务，用户可以通过联系相关机构进行回收。
硒鼓作为打印机的重要组成部分，对于打印质量和打印机的寿命起到至关重要的作用。
了解硒鼓的基本知识，可以帮助用户正确使用和维护打印机，延长硒鼓的寿命，减少资源浪费，同时也对环境保护起到一定的作用。
