3.6变压器的工作特性

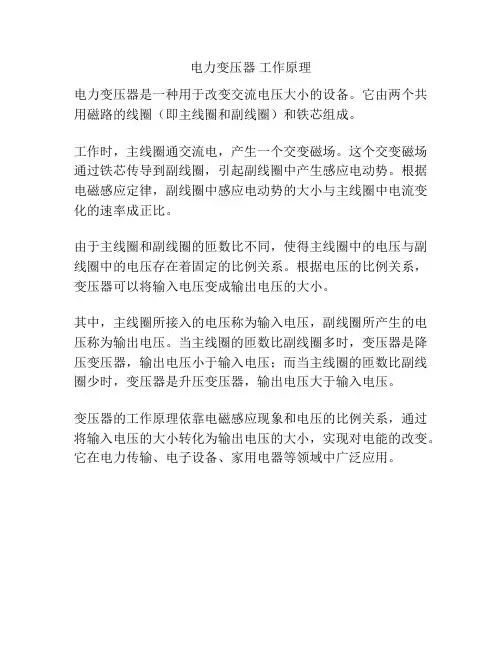

电力变压器工作原理
电力变压器是一种用于改变交流电压大小的设备。

它由两个共用磁路的线圈（即主线圈和副线圈）和铁芯组成。

工作时，主线圈通交流电，产生一个交变磁场。

这个交变磁场通过铁芯传导到副线圈，引起副线圈中产生感应电动势。

根据电磁感应定律，副线圈中感应电动势的大小与主线圈中电流变化的速率成正比。

由于主线圈和副线圈的匝数比不同，使得主线圈中的电压与副线圈中的电压存在着固定的比例关系。

根据电压的比例关系，变压器可以将输入电压变成输出电压的大小。

其中，主线圈所接入的电压称为输入电压，副线圈所产生的电压称为输出电压。

当主线圈的匝数比副线圈多时，变压器是降压变压器，输出电压小于输入电压；而当主线圈的匝数比副线圈少时，变压器是升压变压器，输出电压大于输入电压。

变压器的工作原理依靠电磁感应现象和电压的比例关系，通过将输入电压的大小转化为输出电压的大小，实现对电能的改变。

它在电力传输、电子设备、家用电器等领域中广泛应用。

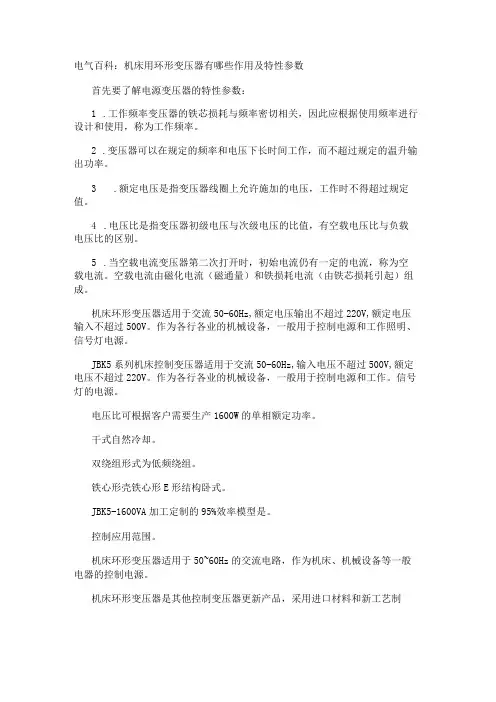

电气百科：机床用环形变压器有哪些作用及特性参数首先要了解电源变压器的特性参数：1.工作频率变压器的铁芯损耗与频率密切相关，因此应根据使用频率进行设计和使用，称为工作频率。

2.变压器可以在规定的频率和电压下长时间工作，而不超过规定的温升输出功率。

3.额定电压是指变压器线圈上允许施加的电压，工作时不得超过规定值。

4.电压比是指变压器初级电压与次级电压的比值，有空载电压比与负载电压比的区别。

5.当空载电流变压器第二次打开时，初始电流仍有一定的电流，称为空载电流。

空载电流由磁化电流（磁通量）和铁损耗电流（由铁芯损耗引起）组成。

机床环形变压器适用于交流50-60Hz,额定电压输出不超过220V,额定电压输入不超过500V。

作为各行各业的机械设备，一般用于控制电源和工作照明、信号灯电源。

JBK5系列机床控制变压器适用于交流50-60Hz,输入电压不超过500V,额定电压不超过220V。

作为各行各业的机械设备，一般用于控制电源和工作。

信号灯的电源。

电压比可根据客户需要生产1600W的单相额定功率。

干式自然冷却。

双绕组形式为低频绕组。

铁心形壳铁心形E形结构卧式。

JBK5-1600VA加工定制的95%效率模型是。

控制应用范围。

机床环形变压器适用于50~60Hz的交流电路，作为机床、机械设备等一般电器的控制电源。

机床环形变压器是其他控制变压器更新产品，采用进口材料和新工艺制造，工作可靠，能耗低，体积小，接线安全，适用性广。

将端子与骨架结合，将保护提高到IP21X,防止意外接触电路。

国内IT冷压接线端子可以提高接线密度。

变压器的硅钢板与硅钢板连接。

硅钢板与底板的连接采用氤弧焊工艺，形成一个整体，简洁明了。

特别是底板的一次性成型。

机床控制环质量。

机床控制环变压器适用于50~60Hz的通信。

作为各行各业的机械设备，一般用于控制电源和工作，用于信号灯的电源。

制作胆机的一些知识整理1.超线性输出变压器的试制2.常用电子管代用型号3.6P3P专用推挽输出牛推挽输出变压器4.推挽输出牛的制作如市售品中难于购得合适的超线性输出变压器时，亦可自己动手进行试制。

先选定推挽型超线性输出变压器的输出功率为50W，一次侧屏至屏的负载阻抗取5000Ω，直流工作总电流取240mA，二次侧的负载阻抗为4Ω与8Ω，要求变压器的频率范围为60Hz～16kHz，变压器的效率取0．8，先进行简化计算：为了确保变压器通频带范围内的频率特性，一次侧的电感量必须满足下限频率的要求，则变压器一次侧的电感量Lp=Rp／(4．8×f0)＝5000／(4．8×60)≈17H。

变压器铁芯的选择：音频输出变压的铁芯体积Vc＝Sc×Lc，式中Sc为铁芯的截面积，即等于铁芯中心舌宽A与铁芯叠厚高度H的乘积。

Lc为铁芯的磁路长度，一般为中心舌宽A的5倍左右。

Bm为磁通密度，—般热轧片为5000—7000高斯；冷轧片为8000-10000高斯。

则Vc＝Sc×Lc＝51×Um2／fD2×Lp＝51×2×50×5000／602×17≈360cm3。

铁芯中心宽度A＝（Vc／8)1/3≈3．5cm。

则根据标准规格应选用GEIB35型硅钢片铁芯，该铁芯的磁路长度Lc＝19cm。

铁芯的叠厚应为H＝Vc／A×Lc＝360／3．5×19≈5，4cm。

则Sc＝A×H＝3．5×5．4＝18.9cm。

一次侧总匝数Np=450(Lc×Lp／Sc)1/2＝1900匝二次侧匝数N1＝Np／(Rp／Rz)1/2η＝1900／(5000×0．8／4)1/2＝60匝N2＝1900／(5000×0．8／8)1/2＝86匝导线直径根据推挽输出中总电流为0．24A推出，为提高传输效率，现电流密度取2A／mm2。

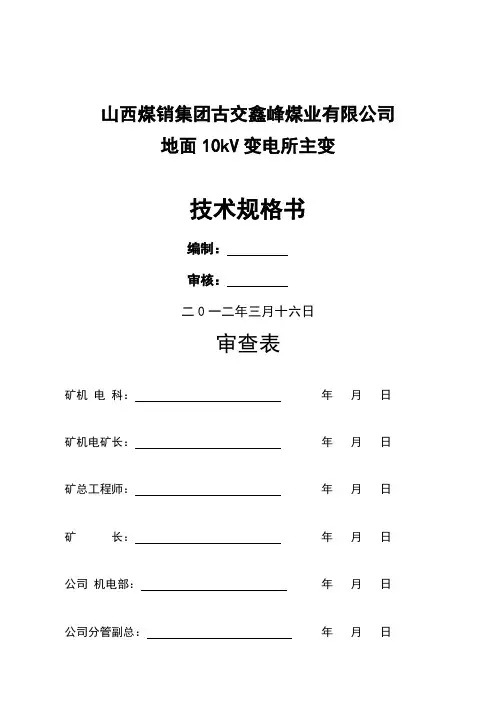

山西煤销集团古交鑫峰煤业有限公司地面10kV变电所主变技术规格书编制：审核：二0一二年三月十六日审查表矿机电科：年月日矿机电矿长：年月日矿总工程师：年月日矿长：年月日公司机电部：年月日公司分管副总：年月日公司总工程师：年月日审查意见：目录1、总的要求-----------------------------------------------------2、使用条件-----------------------------------------------------3、技术要求-----------------------------------------------------4、设备规范-----------------------------------------------------5、技术文件-----------------------------------------------------6、试验---------------------------------------------------------7、质量保证和管理-----------------------------------------------8、技术服务、设计联络、工厂检验和监造---------------------------9、供方提供必须的备品备件、专用工具-----------------------------1、总的要求1.1本书提出了对设备本体及其附属设备的技术要求。

主要包括设备的使用条件、主要技术参数、结构、性能、试验及所需技术资料等方面的内容。

1.2 本书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文。

供方应提供符合本规格书和有关最新国家标准、电力行业标准的优质产品。

1.3 本书所使用的标准如与供方所执行标准不一致时，应按较高标准执行。

变压器的技术参数
变压器的技术参数是指用于描述变压器性能和特性的数据，主要包括以下几个方面：
1. 额定容量：指变压器在规定的使用条件下，能够长期稳定输出的功率。

通常以 kVA 或MVA 为单位。

2. 额定电压：指变压器一次侧和二次侧的额定电压值，一般以 kV 为单位。

3. 短路阻抗：指变压器在短路状态下的等效阻抗值，通常以百分数表示。

4. 空载电流：指变压器在空载状态下一次侧的电流值，通常以百分数表示。

5. 空载损耗：指变压器在空载状态下的损耗功率，通常以 kW 为单位。

6. 负载损耗：指变压器在负载状态下的损耗功率，通常以 kW 为单位。

7. 温升：指变压器在运行过程中，油温与环境温度之间的差值，通常以 K 为单位。

8. 绝缘水平：指变压器绝缘材料的耐压能力，通常以 kV 为单位。

9. 噪声：指变压器在运行过程中产生的噪声水平，通常以分贝（dB）为单位。

以上是变压器的主要技术参数，不同类型和规格的变压器可能会有所不同。

在选择和使用变压器时，需要根据实际需求和使用条件来确定合适的技术参数。

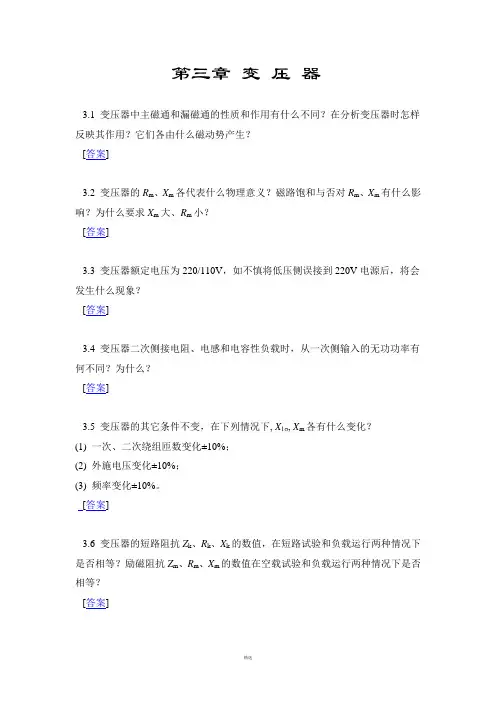

第三章变压器3.1 变压器中主磁通和漏磁通的性质和作用有什么不同？在分析变压器时怎样反映其作用？它们各由什么磁动势产生？[答案]3.2 变压器的R m、X m各代表什么物理意义？磁路饱和与否对R m、X m有什么影响？为什么要求X m大、R m小？[答案]3.3 变压器额定电压为220/110V，如不慎将低压侧误接到220V电源后，将会发生什么现象？[答案]3.4 变压器二次侧接电阻、电感和电容性负载时，从一次侧输入的无功功率有何不同？为什么？[答案]3.5 变压器的其它条件不变，在下列情况下, X1σ, X m各有什么变化？(1) 一次、二次绕组匝数变化±10%；(2) 外施电压变化±10%；(3) 频率变化±10%。

[答案]3.6 变压器的短路阻抗Z k、R k、X k的数值，在短路试验和负载运行两种情况下是否相等？励磁阻抗Z m、R m、X m的数值在空载试验和负载运行两种情况下是否相等？[答案]3.7 为什么变压器的空载损耗可以近似地看成铁损耗?为什么短路损耗可以近似地看成铜损耗？负载时，变压器真正的铁损耗和铜损耗分别与空载损耗、短路损耗有无差别？为什么？[答案]3.8 当负载电流保持不变，变压器的电压变化率将如何随着负载的功率因数而变化？[答案]3.9 两台完全相同的单相变压器，一次侧额定电压为220/110V ，已知折合到一次侧的参数为：一、二次侧漏抗的标么值Z1*=Z2*=0.025∠60ο，励磁电抗的标么值Z m*=20∠60ο，如图所示把两台变压器一次侧串联起来，接到440∠0οV的电源上，求下述三种情况一次侧电流的大小(用标么值表示)。

[答案]题3.9图（1）端点1和3 相连，2和4相连；（2）端点1和4 相连，2和3相连；（3）第Ⅰ台变压器二次侧开路，第Ⅱ台变压器二次侧短路。

3.10 三相变压器变比和线电压比有什么区别？折算时用前者还是后者？[答案]3.11 Yd接法的三相变压器，一次侧加额定电压空载运行，此时将二次侧的三角打开一角，测量开口处的电压，再将三角闭合测量电流，试问当此三相变压器是三相变压器或三相心式变压器时，所测得的数值有无不同？为什么？[答案]3.12 变压器并联运行的最理想情况有哪些？如何达到最理想的情况？[答案]3.13 在三相变压器中，零序电流和零序磁通与三次谐波电流和3次谐波磁通有什么相同点和不同点？[答案]3.14 为什么三相变压器组不宜采用Yyn联结，而三相心式变压器又可采用Yyn 联结？[答案]3.15 Yy连接的变压器，一次侧接对称三相电压，二次侧二线对接短路，如图所示。

摘要关键词：AbstractKey Words :目录引言文献综述1.1电焊机的构造及原理电焊机是利用正负两极在瞬间短路时产生的高温电弧来熔化电焊条上的焊料和被焊材料，来达到使它们结合的目的。

电焊机的结构十分简单，说白了就是一个大功率的变压器，将220V交流电变为低电压，大电流的电源，可以是直流的也可以是交流的。

电焊变压器有自身的特点,就是具有电压急剧下降的特性。

在焊条引燃后电压下降;在...电焊机的工作电压的调节,除了一次的220/380电压变换,二次线圈也有抽头变换电压,同时还有用铁芯来调节的,可调铁芯... 电焊机一般是一个大功率的变压器,系利用电感的原理做成的.电感量在接通和断开时会产生巨大的电压变化,利用正负两极在瞬间短路时产生的高压电弧来熔化电焊条上的焊料.来达到使它们结合的目的1.2全桥逆变焊机(Full Briudge)工作原理分析工频交流电源的整流滤波回路与双单端逆变器相同,只是在逆变单元中分别由VT1 和VT3 组成左桥臂,VT2 和VT4组成右桥臂,四个开关功率管共同组成桥式电路。

1.3工作原理分析:1) 在NT时,左桥臂中VT1 和右桥臂VT4 门极激励脉冲信号Ugvt1 和Ugvt4 同时现,VT1 和VT4 同时导通,高频变压器将向次级传输能量,原边电流回路为Ud + →VT1 →T1 →VT4 →Ud - 。

经过次级的整流电路整流、直流电抗器DCL 的滤波作用,从而得到合适焊接工艺要求的直流电。

图1b 为此时等效电路(Equivalent circuit) 。

电路稳态方程:输出电压:Uo = D Ud / n2) 在NT + ton 时,功率开关VT1、VT4 的控制极的PWM脉冲激励同时消失,VT1、VT4 同时截止,由于VD2、VD3 的钳位作用,VT1、VT4 承受最大电压Ud ,次级整流管的截止,其阻断了高频变压器与输出回路的联系,此时主电路将不再向输出回路传输能量,高频变压器等效为一个电感,将储存在其中的电磁能量通过VD2、VD3 回馈到电源中。

变压器运行规程-CAL-FENGHAI.-(YICAI)-Company One1变压器运行规程（试运行）编写：审核：批准：天津渤化永利热电有限公司目录一、变压器设备规范1.1主变压器的设备规范启备变的设备规范高厂变的设备规范厂用变压器的设备规范二、变压器启动前的准备变压器启动前的准备变压器绝缘电阻的测量三、变压器运行中的规定变压器运行中的规定变压器运行中的监视、检查变压器的过负荷变压器分接开关的调整变压器检修后（或新安装投运前）的验收变压器的操作与并列运行四、变压器异常及事故处理变压器异常变压器事故处理变压器着火一、变压器的设备规范一、变压器启动前的准备变压器启动前的准备2.1.1 新安装的变压器或检修完的变压器，工作结束后，工作票应全部收回，临时接地线、遮拦、标示牌应全部拆除。

2.1.2 安装施工人员、检修人员应将安装试验报告、检修项目及检修后情况向电气运行人员交待清楚。

2.1.3 与运行无关的材料、工具及其它杂物清理干净。

2.1.4检查变压器分接头位置，变压器本体及连接线等一、二次回路中设备应正常，消防设施完好。

变压器绝缘电阻的测量。

2.2.1变压器送电前应摇测绝缘电阻并将测量结果记入“绝缘电阻记录簿”内。

2.2.2变压器摇测绝缘电阻选用1000-2500V摇表，绝缘电阻值应不低于每千伏/1MΩ。

2.2.3绝缘电阻是否合格，可与上次测量记录相比较，不低于1/3-1/5，且吸收比（R60″/R15″）不得小于，即认为合格。

2.2.4新装、检修或长期停用（停用时间在15天以上）的变压器，送电前要摇测高、低压绝缘电阻，合格后方可送电。

2.2.5当所测绝缘电阻值不能满足以上规定者，应采取措施，查明原因，予以消除。

如不能消除恢复，是否允许投入运行应由本公司生产副经理决定。

在未查明原因消除前，没有生产副经理命令，禁止投运。

三、变压器运行中的规定变压器运行中的规定3.1.1变压器在规定的冷却条件下，可按铭牌规范连续运行。

电力变压器的工作原理
电力变压器是一种用来改变交流电压的装置。

它由一对绕组构成，将电流传递到铁芯中。

工作原理基于法拉第电磁感应定律。

当交流电通过变压器的主绕组（称为原边）时，它会在铁芯中产生一个交变磁场。

这个磁场又会通过变压器的副绕组（称为次边）来产生电动势。

由于绕组的匝数比不同，电动势会被转换为新的电压。

原边和次边上的绕组根据需要可以分为多个匝数。

如果原边的匝数大于次边，那么变压器将被称为升压变压器；反之，如果原边的匝数小于次边，那么变压器将被称为降压变压器。

变压器中绕组的绝缘材料起到隔离和保护的作用，以防止电流泄露。

铁芯则用来提高磁场的导磁性能和减小能量损耗。

根据绕组的连接方式，变压器可以分为两种类型：接地变压器和非接地变压器。

接地变压器中的原边和次边至少有一个绕组与地相连，用来确保系统的安全性。

非接地变压器中的绕组则没有与地相连。

除了改变电压，变压器还具有另外一个重要的特性：它可以改变电流的大小。

根据能量守恒定律，变压器原边和次边上的电流乘以电压应该是相等的。

因此，如果原边电流较大，那么次边电流就会相应减小；反之，如果原边电流较小，那么次边电流就会相应增大。

总之，电力变压器通过法拉第电磁感应原理使得电力系统能够方便地改变交流电的电压和电流大小，以满足各种不同需求。
