电流与电压、电阻的关系—欧姆定律

电阻电流与电压的关系与计算电阻是电路中一种常见的元件，它可以限制电流通过的程度。

在电路中，电压和电流之间存在一种特殊的关系，即欧姆定律。

本文将介绍电阻、电流和电压之间的关系，以及如何通过计算来获得准确的结果。

一、电阻的定义与特性电阻是电路中的一种元件，通常由金属或半导体材料制成。

它的作用是限制电流的流动，使电路中的能量转化为其他形式的能量，如热能。

电阻的单位是欧姆（Ω）。

二、电流与电压的关系根据欧姆定律，电流（I）与电压（V）之间的关系可以用以下公式表示：I = V / R其中，I表示电流，V表示电压，R表示电阻。

根据这个公式，我们可以得出以下结论：1. 当电压增大时，电流也会增大，但是增幅与电阻成反比。

也就是说，当电压增加时，电流将增加；2. 当电阻增大时，电流减小，其他条件不变。

实际上，电阻增加将导致整个电路中的电流减小。

三、电流与电压的计算方法在实际应用中，我们经常需要计算电流或电压的数值。

下面将介绍两种常见的计算方法。

1. 通过已知电压计算电流如果已知电阻（R）和电压（V），可以使用以下公式来计算电流（I）：I = V / R例如，如果电阻为20欧姆，电压为10伏，那么电流可以计算为：I = 10 / 20 = 0.5安（A）2. 通过已知电流计算电压如果已知电阻（R）和电流（I），可以使用以下公式来计算电压（V）：V = I * R例如，如果电阻为30欧姆，电流为2安，那么电压可以计算为：V = 2 * 30 = 60伏（V）通过以上两种计算方法，我们可以得到准确的电流和电压数值。

四、电流与电压的实际应用电流和电压是电路中最基本的物理量，它们在电路设计和实际应用中起着重要的作用。

以下是电流与电压的一些实际应用：1. 电源与负载在电路中，电源提供电流，负载消耗电流。

通过合理的安排电流和电压的关系，可以实现电路的正常工作。

2. Ohm's Law（欧姆定律）欧姆定律是电路中最基本的定律之一，通过它可以计算电流、电压和电阻之间的关系，帮助我们设计和分析电路。

电流强度与电阻和电压的关系电流强度、电阻和电压是电学中的重要概念，它们之间存在着密切的关系。

在电路中，电流强度、电阻和电压的变化会相互影响，而这种影响是通过欧姆定律来描述的。

欧姆定律是电学中最基本的定律之一，它表明电流强度与电压的关系受电阻的影响。

根据欧姆定律，电流强度等于电压与电阻之比，即I = V/R，其中I表示电流强度，V表示电压，R表示电阻。

首先，我们来讨论电流强度与电压的关系。

根据欧姆定律，当电压保持不变时，电流强度与电阻成反比。

简单来说，如果电阻增加，电流强度就会减小；如果电阻减小，电流强度就会增加。

举个例子，想象一根导线连接了一个电压源和一个电阻，当电阻增大时，单位时间内通过导线的电荷数量减少，电流强度就会减小；当电阻减小时，电流强度增加。

这个例子说明了电流强度和电阻的反比关系。

接着，我们来探讨电流强度与电阻的关系。

根据欧姆定律，当电流强度保持不变时，电压与电阻成正比。

简单来说，如果电阻增加，电压也会增加；如果电阻减小，电压也会减小。

举个例子，假设一个电路中的电流强度固定为2安培，当电阻增加时，根据欧姆定律，电压也会增加，以保持电流强度不变。

这个例子说明了电流强度和电压的正比关系。

最后，我们来思考电阻与电压的关系。

根据欧姆定律，当电流强度保持不变时，电阻与电压成正比。

这意味着，如果电流强度不变，电阻增加时电压也会增加；电阻减小时电压也会减小。

举个例子，假设一个电路中的电流强度固定为3安培，当电阻增加时，根据欧姆定律，电压也会增加，以保持电流强度不变。

这个例子说明了电阻和电压的正比关系。

总结来说，电流强度、电阻和电压之间存在着紧密的关系。

根据欧姆定律，电流强度等于电压与电阻之比。

当电压或电阻发生变化时，电流强度也会发生相应的变化。

通过具体的例子，我们可以看到电流强度与电阻和电压之间的关系是相互依存的，并且遵循欧姆定律的规律。

理解电流强度、电阻和电压之间的关系对于电路的设计和电子设备的使用非常重要。

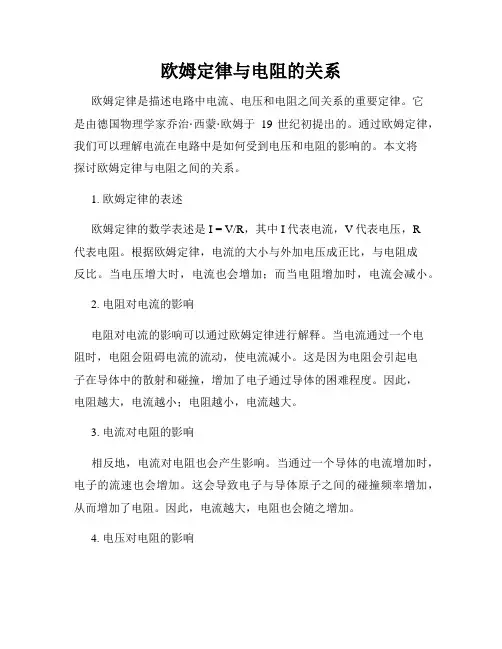

欧姆定律与电阻的关系欧姆定律是描述电路中电流、电压和电阻之间关系的重要定律。

它是由德国物理学家乔治·西蒙·欧姆于19世纪初提出的。

通过欧姆定律，我们可以理解电流在电路中是如何受到电压和电阻的影响的。

本文将探讨欧姆定律与电阻之间的关系。

1. 欧姆定律的表述欧姆定律的数学表述是I = V/R，其中I代表电流，V代表电压，R代表电阻。

根据欧姆定律，电流的大小与外加电压成正比，与电阻成反比。

当电压增大时，电流也会增加；而当电阻增加时，电流会减小。

2. 电阻对电流的影响电阻对电流的影响可以通过欧姆定律进行解释。

当电流通过一个电阻时，电阻会阻碍电流的流动，使电流减小。

这是因为电阻会引起电子在导体中的散射和碰撞，增加了电子通过导体的困难程度。

因此，电阻越大，电流越小；电阻越小，电流越大。

3. 电流对电阻的影响相反地，电流对电阻也会产生影响。

当通过一个导体的电流增加时，电子的流速也会增加。

这会导致电子与导体原子之间的碰撞频率增加，从而增加了电阻。

因此，电流越大，电阻也会随之增加。

4. 电压对电阻的影响根据欧姆定律，电压对电阻的影响可以通过改变电流来解释。

当保持电流不变时，如果电压增加，就意味着电阻的变化。

这是因为电压的增加会引起电子更容易通过导体，从而降低了电阻。

反之，当电压减小时，电阻会增加。

综上所述，欧姆定律与电阻之间存在着密切的关系。

电阻的大小决定了电流的大小，而电流的改变也会影响电阻。

电压的变化对电阻也有直接的影响。

通过理解欧姆定律与电阻的关系，我们可以更好地设计和调节电路。

合理选择电阻的大小可以控制电流的流动，以满足特定的电路要求。

在电子技术和电路设计中，这些知识是非常重要的。

总结欧姆定律与电阻的关系可以用简洁的公式I = V/R来描述。

通过欧姆定律，我们可以了解电流与电阻、电压之间的相互作用关系。

电阻的变化会影响电流大小，电流的改变也会影响电阻大小。

同时，电压的变化也会对电阻产生直接的影响。

电路中的电阻与电压关系在电路中，电阻和电压是两个重要的概念。

电阻是电流流过的物体阻碍电流通过的程度，而电压则是电流推动电荷移动的力量。

电阻和电压之间存在着一定的关系，它们相互影响并决定了电路的性质和特点。

一、欧姆定律和电阻欧姆定律是描述电压、电流和电阻之间关系的基本定律。

它表述为：在恒温条件下，电流通过的导体两端的电压与通过导体的电流成正比，与导体的电阻成反比。

数学表达式为V = I * R，其中V表示电压，I表示电流，R表示电阻。

根据欧姆定律可以得出，当电阻不变时，电压与电流成正比。

也就是说，如果电阻增大，对于给定的电压，电流将减小；反之，如果电阻减小，电流将增大。

这意味着电阻可以用来控制电流的大小。

二、电阻与电功率电阻还与电功率有直接的关系。

电功率表示电能转化成的其他形式能量的速率，通常以瓦特（W）为单位。

电功率可以用电流和电压来计算，数学表达式为P = IV，其中P表示功率，I表示电流，V表示电压。

根据这个公式可以得出，当电阻一定时，电功率与电流的平方成正比。

换句话说，电流越大，电功率越大。

但是当电流过大时，电阻会产生热量，可能会引发安全问题，因此在设计电路时需要考虑电阻的大小。

三、串联电阻和并联电阻在电路中，电阻可以有串联和并联两种连接方式。

串联电阻指的是将多个电阻连接在一条线上，电流依次通过每个电阻；而并联电阻是将多个电阻同时连接到电路中，电流在电阻之间分流。

对于串联电阻，总电阻等于各个电阻的总和。

而总电压等于各个电阻所产生的电压之和。

换句话说，串联电阻会增加总电阻，但是总电压不变。

对于并联电阻，总电阻的倒数等于各个电阻倒数之和的倒数。

而总电压等于各个电阻的电压相同。

换句话说，并联电阻会减小总电阻，但是总电压不变。

四、电压分压和电阻分压原理电压分压和电阻分压原理是电压和电阻关系的一个重要应用。

电压分压是指将电压按照一定比例分配给不同的电阻。

电阻分压是指根据电阻的大小来分配电压。

电压分压和电阻分压都可以通过串联电阻实现。

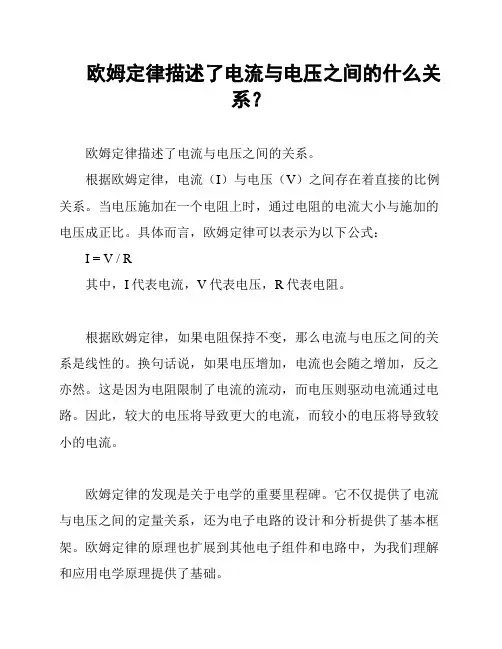

欧姆定律描述了电流与电压之间的什么关
系？
欧姆定律描述了电流与电压之间的关系。

根据欧姆定律，电流（I）与电压（V）之间存在着直接的比例关系。

当电压施加在一个电阻上时，通过电阻的电流大小与施加的电压成正比。

具体而言，欧姆定律可以表示为以下公式：
I = V / R
其中，I代表电流，V代表电压，R代表电阻。

根据欧姆定律，如果电阻保持不变，那么电流与电压之间的关系是线性的。

换句话说，如果电压增加，电流也会随之增加，反之亦然。

这是因为电阻限制了电流的流动，而电压则驱动电流通过电路。

因此，较大的电压将导致更大的电流，而较小的电压将导致较小的电流。

欧姆定律的发现是关于电学的重要里程碑。

它不仅提供了电流与电压之间的定量关系，还为电子电路的设计和分析提供了基本框架。

欧姆定律的原理也扩展到其他电子组件和电路中，为我们理解和应用电学原理提供了基础。

欧姆定律的应用广泛，从家庭用电到工业控制系统。

了解欧姆定律有助于我们理解电流与电压的基本概念，并在电路设计、故障诊断和电子设备操作中有所裨益。

总之，欧姆定律描述了电流与电压之间的直接关系，通过简单的数学公式表达了它们之间的比例关系。

这个定律的发现对于现代电学和电子工程至关重要，并有着广泛的应用和实际意义。

电阻与电流电阻和电压对电流的影响电阻与电流：电阻和电压对电流的影响在电路中，电阻是一个重要的概念，它对电流的流动起着制约作用。

同时，电压也是电流的驱动力。

本文将探讨电阻和电压对电流的影响，并分析其相互关系。

1. 电阻对电流的影响电阻是指电流通过时会遇到的阻碍。

它的单位是欧姆（Ω），表示为R。

电阻的大小决定了电流的流动程度，电阻越大，电流流动的难度就越大。

当电路中存在电阻时，根据欧姆定律可以得知电流与电压、电阻之间的关系：I = U / R。

其中，I表示电流强度，U表示电压，R表示电阻。

根据这个公式可以看出，当电压恒定时，电阻越大，电流就越小。

2. 电压对电流的影响电压是电流流动的驱动力，它的大小决定了电流的强弱。

电压的单位是伏特（V），表示为U。

电压提供了足够的能量来克服电阻，使得电流得以流动。

按照欧姆定律，电压与电流、电阻之间的关系可以表达为：U = I * R。

从公式中可以看出，当电阻恒定时，电压越大，则电流也随之增大。

3. 电阻和电压对电流的综合影响在实际电路中，电阻和电压的大小是相互影响的。

当电压增加时，如果电阻保持不变，则根据欧姆定律，电流也随之增加；反之亦然。

这是因为电压的增加提供了更多的能量来克服电阻，使得电流增大。

另一方面，当电阻增加时，如果电压保持不变，根据欧姆定律，电流会减小。

电阻增大相当于电流流动的难度增加了，因此电流强度会减小。

4. 电阻和电压的调控与应用电阻和电压的调节在电路设计和应用中起着重要的作用。

对于需要控制电流强度的电路，可以通过改变电阻来实现。

例如，在调光灯中，可以通过调节电阻的大小来改变灯的亮度。

同样地，对于需要控制电流流动方向的电路，可以利用不同电压极性来实现。

例如，直流电机的正负电极产生的电压差异驱动了电流的流动，从而使电机运转。

总结：电阻和电压对电流有着重要的影响。

电阻越大，电流流动的困难度越大；电压越大，电流流动的驱动力越大。

在实际应用中，通过调节电阻和电压的大小，可以控制电流的强度和方向，满足不同的需求。

电压电流和电阻的关系电压（Voltage）、电流（Current）和电阻（Resistance）是电学中的基本概念，它们之间有着密切的关系。

本文将探讨电压、电流和电阻之间的关系及其数学表达形式。

一、电压的定义与计算方法电压是指电场产生的力对电荷单位的作用量。

简单来说，电压就是电场对电荷所做的功，它的单位是“伏特”（V）。

电压可以表示为以下公式：V = W / Q其中，V代表电压，W代表做功量，Q代表电荷量。

这个公式可以进一步改写为：V = I * R其中，I代表电流，R代表电阻。

这是由欧姆定律（Ohm's Law）得出的公式。

二、电流的定义与计算方法电流是指单位时间内通过导体横截面的电荷量。

电流的单位是“安培”（A）。

电流可以表示为以下公式：I = Q / t其中，I代表电流，Q代表通过导体横截面的电荷量，t代表时间。

根据欧姆定律，电流和电压之间的关系可以表示为：I = V / R这个公式说明了当电压一定时，电阻越大，电流就越小；反之，电阻越小，电流就越大。

三、电阻的定义与计算方法电阻是指导体对电流的阻碍程度。

电阻的单位是“欧姆”（Ω）。

电阻可以表示为以下公式：R = V / I其中，R代表电阻，V代表电压，I代表电流。

根据欧姆定律，电阻和电压之间的关系可以表示为：R = V / I这个公式说明了当电流一定时，电压与电阻成正比；反之，当电压一定时，电阻与电流成反比。

四、电压、电流和电阻的实际应用电压、电流和电阻的关系在日常生活中有着广泛的应用。

以家庭电路为例，电压提供了驱动电流的动力，电流经过电器和导线时会遇到电阻，电阻会产生热量。

在电子设备中，通过控制电压和电流的大小，可以实现不同的功能。

例如，手机充电时需要选择合适的电压和电流，以保证电池的安全和快速充电。

在工业领域，电压、电流和电阻的关系也起着重要作用。

通过控制电压和电流的大小，可以实现对电机、灯光和其他设备的精确控制。

总之，电压、电流和电阻之间是相互作用的，它们的关系由欧姆定律所描述。

电流与电压、电阻的关系一、探究电流与电压、电阻的关系1、采用的研究方法是：控制变量法。

即：（1）保持电阻不变，改变电压研究电流随电压的变化关系；（2）保持电压不变，改变电阻研究电流随电阻的变化关系。

2、实验电路：3、图像4、结论：（1）在电阻一定的情况下，导体中的电流与加在导体两端的电压成正比；（2）在电压不变的情况下，导体中的电流与导体的电阻成反比。

5、注意点：（1）开关断开连接电路；电表的正确使用；滑片的位置。

（2）控制变量法的运用: a.在研究电流与电压关系时，控制了电阻不变；b.在研究电流与电阻关系时，控制了电阻两端电压不变。

进行多次测量，避免实验的偶然性和特殊性，使实验结论更具普遍性。

（3）滑动变阻器的两个作用：a.保护电路；b.调节电路电流，改变定值电阻两端的电压；c.保持定值电阻两端的电压不变。

五、欧姆定律1、欧姆定律的内容：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比。

注：电压是产生电流的原因，是因为导体两端加了电压，导体中才有电流，不是因为导体中通了电流才加了电压，因果关系不能颠倒。

2、表达式：I ＝U R ，推导式：U ＝IR 、R ＝U I。

3、说明：（1）适用条件：纯电阻电路；（2）使用欧姆定律的注意事项：①同体性：即同一段导体或同一电路上的I 、U 、R ；②同时性：即同一时间，也就是电路在同一状态下的I 、U 、R ；③统一性 ：即单位要统一，I 、U 、R 的国际单位分别为安、伏和欧姆。

（3）R ＝U I是电阻的计算式，它表示导体的电阻可由 U/I 计算出大小，电阻是导体本身的一种性质，与电压U 和电流I 等因素无关。

I/AR/Ω例1、在研究通过导体的电流与两端电压关系的活动中，同学们进行了如下实验探究。

【实验步骤】①按图甲所示电路图连接好电路；②闭合开关，改变滑动变阻器滑片P的位置，读出电压表和电流表的示数，并记录数据；③对数据进行处理，并绘制成如图乙所示的图像。

欧姆定律电阻和电流的关系电阻是电流通过导体时阻碍电流流动的一种性质。

欧姆定律是描述电阻和电流关系的基本定律。

根据欧姆定律，电阻和电流之间存在着线性关系，即电流的大小与电阻成正比，可以通过以下公式表示：电流（I）= 电压（V）/ 电阻（R）其中，电流的单位是安培（A），电压的单位是伏特（V），电阻的单位是欧姆（Ω）。

电阻和电流的关系可以从理论和实际角度来探讨。

首先，从理论角度来看，欧姆定律提供了一个简单而准确的描述，即电流与电阻之间的线性关系。

根据这个定律，当电阻增加时，电流减小；当电阻减小时，电流增加。

这意味着电阻越大，通过电路的电流越小；反之，电阻越小，通过电路的电流越大。

从实际角度来看，电阻对电流的影响也可以通过一些实验来验证。

在一个恒定的电压下，连接不同电阻值的电器元件，可以观察到电流的变化。

当使用较大电阻值时，电流较小，反之，当使用较小电阻值时，电流较大。

这进一步验证了欧姆定律中电阻和电流之间的关系。

电阻对电流的影响也可以通过实际应用进行解释。

在电子电路中，电阻可用于控制电流的大小。

例如，如果需要限制电流在某个特定的范围内，可以使用适当的电阻来实现这个目的。

此外，电阻还可以用作电路中的负载，用于消耗电能或改变电路的特性。

另外，根据欧姆定律，电阻值可以通过测量电流和电压来计算。

通过使用欧姆表或多用途电表，可以准确测量电流和电压的数值，然后根据欧姆定律的公式计算出电阻的数值。

这种测量方法在电路故障排除和电路设计中非常常见。

总之，欧姆定律描述了电阻和电流之间的重要关系。

根据该定律，电流的大小与电阻成正比。

无论是从理论还是实际应用的角度来看，电阻对电流的影响都可以通过欧姆定律得到准确解释。

对于电子电路的设计和故障排除，理解和运用欧姆定律是至关重要的。

电阻和电流的关系是电学基础中的重要概念，对于深入理解和应用电学知识具有重要意义。

电流与电阻电阻电流与电压的关系电流与电阻：电阻、电流与电压的关系导言：电阻、电流和电压是电学中的重要概念，它们之间存在着密切的关系。

本文旨在探讨电流与电阻之间的关系，并阐述电压与电阻的互相关系。

一、电流的定义和特性电流是指电荷通过导体单位时间内的流动量，用I表示。

根据欧姆定律，电流与电压和电阻之间存在线性关系，可以用以下公式表示：I = U/R其中，I为电流，U为电压，R为电阻。

二、电阻的定义与分类1.电阻的定义电阻是指导体对电流的阻碍程度，用R表示。

电阻的单位是欧姆(Ω)。

2.电阻的分类根据电阻特性，电阻可以分为固定电阻和可变电阻。

固定电阻的电阻值保持不变，而可变电阻可以通过操纵调整电阻值。

三、欧姆定律的原理和应用欧姆定律是描述电流、电压和电阻关系的基本定律。

根据欧姆定律可得：U = I * R由此可见，欧姆定律表明电流和电阻之间成正比关系，电压和电阻之间成线性关系。

四、电流与电阻之间的关系根据欧姆定律，电流与电阻成反比关系，也即电阻越大，电流越小，反之亦然。

1.串联电阻与电流关系当电路中存在多个串联的电阻时，总电阻等于各个电阻之和：Rt = R1 + R2 + R3而总电流等于电路总电压与总电阻之比：I = U / Rt由此可得，串联电阻之和的变大，总电流变小；串联电阻之和的减小，总电流变大。

2.并联电阻与电流关系当电路中存在多个并联的电阻时，总电阻等于它们的倒数的和的倒数：1/Rt = 1/R1 + 1/R2 + 1/R3而总电流等于电路总电压与总电阻之比：I = U / Rt可以看出，并联电阻之和的增大，总电流增大；并联电阻之和的减小，总电流减小。

五、电流与电压的关系电流和电压之间满足欧姆定律的关系，这是由电阻对电流的阻碍引起的。

当电阻固定时，电流与电压成正比，即电压越大，电流越大；电压越小，电流越小。

结论：电流与电阻之间存在明确的关系，根据欧姆定律，电流和电压与电阻之间成线性关系，串联电阻之和的增大导致总电流减小，而并联电阻之和的增大导致总电流增大。

电流电压和电阻的关系解题技巧电流、电压和电阻是电学中最基本的概念，它们之间存在一定的关系。

在解决与电路有关的问题时，了解和掌握它们之间的关系是非常重要的。

本文将介绍一些解题技巧，帮助读者准确理解电流、电压和电阻之间的关系。

一、欧姆定律的应用欧姆定律是描述电流、电压和电阻之间关系的基本定律。

根据欧姆定律，电流等于电压与电阻的比值。

我们可以利用这个公式来解决许多与电流、电压和电阻有关的问题。

例如，当电流和电阻已知，我们可以利用欧姆定律求解电压。

公式为：电压 = 电流 ×电阻。

同样地，当电流和电压已知时，我们可以通过欧姆定律求解电阻。

二、串联电路和并联电路的计算在电路中，电阻可以串联（连接在一起）或并联（平行连接）。

对于串联电路，电流在每个电阻上都是相等的，总电阻等于各个电阻的和。

对于并联电路，电压在每个电阻上都是相等的，总电阻等于各个电阻的倒数之和的倒数。

假设有两个电阻R1和R2，串联时总电阻为Rt，并联时总电阻为Rp。

则有以下公式：串联电路：Rt = R1 + R2并联电路：1/Rp = 1/R1 + 1/R2利用这些公式，我们可以计算复杂电路中任意串联或并联电阻的总值。

三、功率和电路效率的计算功率是指在单位时间内所产生或消耗的能量。

在电路中，功率可以通过电流和电压来计算。

功率的公式为：功率 = 电流 ×电压。

在实际应用中，我们常常想知道电路的效率，即输入功率和输出功率的比值。

电路效率可以通过以下公式计算：电路效率 = 输出功率 / 输入功率电路效率越高，代表电路的能量转换效率越高。

四、温度对电阻的影响电阻值与温度之间存在一定的关系。

通常情况下，随着温度的升高，电阻值会增加，反之亦然。

这是因为温度升高会导致导体内的电阻增加。

为了解决涉及温度变化的问题，我们可以使用以下公式来计算电阻的变化：ΔR = α × R0 × ΔT其中，ΔR表示电阻变化量，α为温度系数，R0为初始电阻值，ΔT为温度变化量。

电流与电压和电阻的关系欧姆定律及其应用一、研究电流与电压、电阻的关系例 1 小梅同学按图 1 所示做“研究经过导体的电流与电压、电阻的关系”的实验，已知电源电压为 4节新的干电池 .(1)小梅第一研究“经过导体的电流跟导体电阻的关系”.她先将 5Ω的电阻接入电路，挪动滑动变阻器的滑片，使电压表的示数为 2 V，读出并记下电流值；而后将5Ω的电阻改接成10Ω的电阻，小梅下一步的操作应当是：闭合开关，向端挪动滑动变阻器的滑片，直到电压表的示数为V，并记下电流值；再改接20 Ω的电阻，重复上述实验.此实验中滑动变阻器的作用是，若要达成这个实验，滑动变阻器的最大阻值起码要Ω.（2）接着研究“经过导体的电流跟导体两头电压的关系”，先将必定值电阻接入电路，挪动滑动变阻器的滑片，使电压表的示数为 1.0 V ，读出并记下电流值；而后小梅下一步的操作应当是：向端挪动滑动变阻器的滑片，使电压表的示数为1.5 V ，并记下电流值；重复上述实验，测出经过电阻 R的电流和对应的电压值如上表所示.此实验中，滑动变阻器的作用是.若滑动变阻器坏了，又没有其余器械可用，怎么办？.（3）依据表中数据获得的结论是.经过计算可知，此次实验所用的电阻为Ω.(4) 在很多实验中都需要进行多次丈量，你以为在本实验中丈量多组数据的目是.（5）本实验用到的研究方法是.二、应用欧姆定律应注意的几个问题例 1在某一温度下，两个电路元件甲和乙中的电流与电压关系如图 2 所示 .由图可知，元件甲的电阻是Ω; 将元件甲、乙并联后接在电压为 2 V 的电源两头，则流过元件甲的电流是 A ，流过元件乙的电流是 A.2015 ?广东）如图 3 所示是电阻甲和乙的I-U 图线，以下说法正确的选项是（）A．电阻乙为定值电阻B．当电阻甲两头电压为 2 V 时， R 甲 =0.4ΩC．如图 4 所示，当开封闭合，电路电流为0.2 A 时，电路总电阻是15 ΩD．如图 5 所示，当开封闭合，电源电压为 2 V 时，电路总电流为0.4 A三、判断动向电路中电表的示数变化例 2 （ 2015 ? 资阳）如图 6 所示是酒精浓度检测仪及其原理图，它其实是由一节干电池（电压不变）、一个气敏电阻 R2（相当于阻值随酒精气体浓度变化的变阻器，酒精浓度越大阻值越小）与定值电阻R1 及一个电压表构成．驾驶员呼出的酒精气体浓度越大，则（）A．气敏电阻 R2 的阻值越大，电压表的示数越大B．经过电阻 R2 的电流越小，电压表的示数越大C．经过电阻 R1 的电流越大，电阻R2 两头电压越小D．气敏电阻R2 的阻值越大，经过电阻R1 的电流越大例 3 （ 2013 ? 泰安）如图 7 所示，当开关S 闭合，滑动变阻器的滑片P 由右端向左滑向中点处的过程中（）A.电压表的示数变小，电流表示数变大B.灯泡变亮，电流表示数变小C.电压表的示数不变，灯泡亮度不变D.电流表示数不变，电流表示数变大（2014 ? 宜宾）如图 8 所示，是一科技创新小组同学们设计的水位计工作原理图，绝缘浮子随水位的起落带动滑动变阻器 R 的金属滑杆 P 起落，经过电压表显示的数据来反应水位起落状况．水位最低时，滑杆 P 位于 R 的 a 端． L 是一个指示灯，电路各部分接触优秀，不计导线电阻．以下判断不正确的选项是（）A．当水位不变时，则电压表示数不变，指示灯不亮B．当水位降落时，则电压表示数变小，指示灯变亮C．当电压表示数变大，指示灯变暗，则表示水位上涨D．若将电压表改装成水位计，则电压表零刻度线即为水位计零刻度线四、电路故障剖析例 4（2014 ?泰安）小强同学在研究串连电路电流规律的实验中，按如图9 连结好了电路，闭合开关 S 后，察看实验，两灯均不发光．为检测出电路故障，他做了以下操作：将电压表接到 b 、c 两点，察看电压表、电流表均无示数；将电压表接到a、 b 两点，察看电压表有显然示数，而电流表示数几乎为零．则电路故障可能是（）A．灯 L2 断路B．灯 L2 短路C．电流表烧坏了D．灯 L1 断路（2013 ? 达州）如图 10 所示，电源电压保持不变，开关S 闭合后，灯L1 和 L2 都正常发光 .一段时间后，一盏灯忽然熄灭，而电压表和电流表示数都不变，则故障原由可能是()A.灯 L1 短路B. 灯 L2 短路C.灯 L1 断路D. 灯 L2 断路讲堂精华1.（2015 ?盐城）如图 11 所示是小明研究并联电路电流特色的实物图，保持电源电压不变，先闭合开关 S，再闭合开关S1，闭合 S1 后（）A．甲表示数变大，乙表示数变大B．甲表示数变小，乙表示数变小C．甲表示数变大，乙表示数不变D．甲表示数变小，乙表示数不变2. （2013 ?荆门 )如图 12 所示的电路中，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P 向右挪动的过程中，以下说法正确的选项是（假设灯泡的电阻不变）（）A.电流表示数变大B.电压表示数变大C.电流表示数变小D.电压表的示数变小3. （2013 ?乐山）如图13 所示的电路中，电源电压保持不变，闭合开关S 后，将滑动变阻器R 的滑片 P向左挪动，在此过程中（）4. （2013 ?营口）小明同学在利用如图14 所示的电路进行电学实验时，闭合开关，发现灯L1 亮、灯 L2 不亮，电流表和电压表均有示数 .则故障原由是 ( ) A.灯L1 断路B.灯 L1 短路C.灯 L2 断路D.灯 L2 短路5. 如图 15 所示的电路中，两盏同样的电灯在闭合开关后都能发光.过了一会儿，两盏电灯忽然同时都不亮了，且电压表和电流表的示数均变成零.假如电路只有一处故障，则故障可能是( )A.电灯 L1 断路B.电灯 L2 断路C.电灯 L1 短路D.电灯 L2 短路6．（ 2015 ?常德）如图 16 所示是小红测定小灯泡电阻的电路图，当闭合开关S 时，发现灯 L 不亮，电流表、电压表均无示数．若电路故障只出此刻灯L 和变阻器 R 中的一处，则以下判断正确的是（）A．灯 L 短路B．灯 L 断路C．变阻器 R 短路D．变阻器 R 断路7. （2013 ?广东）如图 17 所示的电路中，电源电压为 6 V 且保持不变，滑动变阻器R1标有“ 50 Ω2 A ”字样 . （ 1）将滑片 P 移到最右端，闭合S，断开 S，求电流表的示数I1.12（ 2）保持滑片 P 在最右端，闭合S1、S2，电流表示数I=5I 1，求 R2的阻值 .（3）将滑片 P 移至某一地点，闭合 S1、 S2，电流表示数为 0.68 A ，求此时滑动变阻器接入电路的阻值 .伏安法测电阻例 1（ 2015 ? 贵港改编）在用电压表和电流表测电阻R 0 的实验中，若被测电阻 R0 的阻值约为 30Ω，备有：电流表一个（ 0~0.6 A ， 0~3 A 两个量程）；电压表一个（ 0~3 V 、0~15 V 两个量程）；电源四种，电压分别为 1.5 V 、3 V 、 6 V 、15 V ；开关一个；导线若干．（1）为了比较准确地测出电阻 R0 的阻值，还需要的器械是.（2）请在下边的空框内画出实验电路图 .（3）连结电路时，开关应当是的．（4）为了减小电表读数时的偏差，要求在几次丈量中，电表指针的示数大于量程的2/3 ，则电源应采用V ，电压表应采用程，电流表应采用量程．（5）小宇同学将以上实验中的定值电阻换为小灯泡，持续测小灯泡的电阻.小宇同学按同一电路连结好最后一根导线，小灯泡立刻发出光亮刺眼的光，并很快熄灭.请你找出她在实验中两个操作不妥之处是：①；②.（6）实验电路接好后，合上开关时，一些小组的同学发现了电路故障，主假如有以下的几种情况，请你依据现象和检测结果指出故障的可能原由.（7）小宇同学正确连结好电路后，持续挪动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图 19 所示的 I－ U 关系图 .依据图中信息，可知小灯泡的电阻是的（填“变化”、“不变”）；你以为出现这类现象的原由是.一、用单表测电阻例 1（2013 ?东营）为丈量电阻Rx 的阻值，老师供给了以下器械：待测电阻Rx 一个、已知阻值的定值电阻R0 一个、电压不变但电压值未知的电源一个、电流表一只、开关两个、导线若干.从中选择器械按下述要求达成实验.（1）将所设计的电路图画在虚线框内；（2）写出实验步骤 .2、图 20 甲是小明设计的“用电流表和电压表测电阻”的实验电路.(1) 在甲图中，请你用笔划线取代导线将电路连结完好（导线不得交错）.(2) 闭合开关前，应将滑动变阻器的滑片滑到最（填“左”或“右”）端.(3)连结完电路后，闭合开关，不论如何挪动滑片，电流表指针均无偏转，电压表的指针有显然的偏转，这可能是因为断路造成的 . (4) 调理滑动变阻器，把丈量的几组数据描成如图20 乙所示的图线，则该电阻的阻值为Ω.(5)达成上述实验后，小明还想丈量一段电炉丝的电阻Rx，但是在连结电路时，发现电流表和滑动变阻器都已破坏 .于是 ,小明就利用方才已测得的定值电阻R0，从头设计并连结了如图21 所示的电路.电源电压未知且恒定不变.请把以下实验步骤增补完好：①只闭合开关S1，读出电压表的示数U1；②；③电阻表达式：Rx=.讲堂精华1.（2015 ?雅安）某学习小组在一次实验研究中利用电压表和电流表测得了多组数据，记录以下表．请依据表中给出的数据，判断剖析出他们实验时的电路可能是图中的（）2.（2012 ?广东 )在“研究必定电压下，电流与电阻的关系”的实验中，老师供给的实验器械有：电源（电压恒为 4.5 Ⅴ )、电流表、电压表、开关各一个，四个定值电阻 (5 Ω、10 Ω、15 Ω、20 Ω) ，两个滑动变阻器 (规格分别为“ 20 Ω 2 A ”、“ 50 Ω 1 A ”)，导线若干 .（1）请依据图23 甲的电路图用笔划线将图23 乙实物图连结完好小李实验时，在a、 b 间先接入 5 Ω的电阻，闭合开关，挪动滑片记下相应的电流值；再改接10Ω的电阻，此时滑片P 应向李挪动变阻器滑片P 的目的：.( 注意电流表的量程选择). （2）P，使电压表的示数为 1.5 Ⅴ，并( 填“ E”或“ F”) 端挪动 .小（3）小李为达成用四个定值电阻进行实验，他应选择的滑动变阻器规格是原由是：..他这样选择的。
