刀具长度补偿功能的应用与分析

刀具长度补偿的原理是什么刀具长度补偿是在数控加工中，为了满足工件表面轮廓要求，对刀具的实际路径进行调整的一种方法。

它是在加工过程中根据刀具的几何特征和运动轨迹，通过对刀具路径进行微调，使得刀具能够按照工件表面的设计要求进行加工。

在机床切削加工中，刀具的实际使用长度与理论使用长度之间存在一定的差别。

这个差别的主要原因是刀具与工件的接触面不是刀具刃部与工件的接触面，而是刃尖为切入点，刃槽为空泡的刀具与工件接触，也就是说，在机床切削加工中，刀具不能直接与工件接触，需要通过一段空气间隙与工件接触。

在机床加工中，根据不同切削任务需要，刀具与工件的接触点会发生变化，这就导致了切削力的大小和方向会产生变化，进而影响加工的精度和质量。

为了解决这个问题，就需要进行刀具长度补偿。

刀具长度补偿的原理可以通过以下几个步骤来进行解释：第一步：刀具长度测量在数控加工过程中，首先需要测量刀具的实际长度。

这个长度是指从刀具接触点到刀具刃尖的距离。

通常情况下，使用专用的长度测量仪器，如Z轴传感器或工具预调装置来测量。

第二步：刀具长度补偿值计算在获得刀具的实际长度后，需要根据加工的需求，计算出刀具长度补偿值。

这个补偿值也称为沿刀具轴向的刀具净延伸长度。

这个值可以通过以下公式计算得到：刀具净延伸长度=刀具实际长度-刀具理论长度第三步：刀具长度补偿在加工过程中，根据刀具的几何特征和工件的设计要求，通过控制系统中的刀具长度补偿参数，对刀具路径进行微调。

根据刀具长度补偿值，可以调整刀具在机床工作过程中的实际位置，使得刀具的切入点与工件的接触点保持一致。

第四步：刀具路径调整在进行刀具长度补偿后，刀具的实际路径会相应地进行调整。

在程序中，刀具路径的坐标值会根据刀具长度补偿值进行调整，从而保证刀具能够按照工件的设计要求进行加工。

总结起来，刀具长度补偿的原理是通过测量刀具的实际长度，计算出刀具长度补偿值，然后根据这个补偿值对刀具路径进行微调，使得刀具能够按照工件表面的设计要求进行加工。

项目七刀具半径和长度补偿指令的应用任务描述：1、重点掌握使用刀具半径补偿功能和长度补偿功能。

2、理解刀具半径补偿和长度补偿在加工中心的应用。

任务分析：在加工中心中使用刀具补偿功能中要注意的事项。

一、刀具半径补偿1.1刀具半径补偿的作用：是把以刀具中心为编程轨迹转变为以工件轮廓为编程轨迹，即要求数控系统根据程序中的工件轮廓和刀具半径值自动计算出刀具中心轨迹。

刀具半径补偿功能的好处：1)简化编程，使编程人员编程时不用考虑刀具半径。

2)当刀具由于磨损、重磨或更换等原因使刀具半径发生变化时，不需要修改零件程序，只需修改存放在刀具半径偏置寄存器中的刀具半径值或者选用存放在另一个刀具半径寄存器中的刀具半径所对应的刀具即可。

1.2刀具半径补偿的过程•刀具半径补偿建立：•刀具半径补偿进行：•刀具半径补偿取消：1.3 建立刀具半径补偿指令1、指令格式：X YG17 G41 G00G18 X Y DG19 G42 G01X Y式中，G41——刀具半径左补偿；G42——刀具半径右补偿；X、Y——建立或取消刀具半径补偿的终点坐标值；Dxx——刀具偏置代号地址字，后面一般为两位数字的代号。

2、左补偿与右补偿的判断：* 刀具半径左补偿G41：沿刀具进刀方向看，刀具在零件左侧时采用左补偿。

* 刀具半径右补偿G42：沿刀具进刀方向看，刀具在零件右侧时采用右补偿。

1.4取消刀具半径补偿指令指令格式G00 X YG40 X ZG01 Y Z式中，G40 为取消刀具半径补偿指令说明：1. 功能：用于取消之前在指定平面上建立的刀具半径补偿。

2. 在刀具补偿前，必须用G17 G18 G19指定径补计算平面，开机默认是G17。

3. 取消刀补时，不用指明刀补号。

1.5刀具半径补偿的目的在数控铣床上进行轮廓的铣削加工时，由于刀具半径的存在，刀具中心（刀心）轨迹和工件轮廓不重合。

如果数控系统不具备刀具半径自动补偿功能，则只能按刀心轨迹进行编程，即在编程时给出刀具中心运动轨迹，如图7-1所示的点划线轨迹，其计算相当复杂，尤其当刀具磨损、重磨或换新刀而使刀具直径变化时，必须重新计算刀心轨迹，修改程序，这样既繁琐，又不易保证加工精度。

简述刀具补偿在数控加工中的作用
刀具补偿是一种在数控加工中常用的技术,旨在纠正加工过程中刀具的偏斜和长度不足等问题,保证加工质量和效率。

本文将简要介绍刀具补偿的基本原理和作用。

刀具补偿的基本原理是通过测量刀具的偏斜和长度不足,来调整数控加工中的刀具参数,使刀具沿着正确的轨迹运动,达到高质量的加工效果。

刀具补偿的主要工具是刀具补偿器,它可以通过改变刀具的偏斜和长度来补偿刀具的误差。

刀具补偿的作用包括:
1. 提高加工精度:刀具补偿可以帮助数控加工中心实现高精度加工,减少加工误差,提高产品的质量和一致性。

2. 降低加工成本:通过刀具补偿,可以实现刀具的精确定位,降低刀具的磨损和损坏,延长刀具的使用寿命,降低加工成本。

3. 改善加工过程的稳定性:刀具补偿可以帮助数控加工中心实现稳定的加工过程,降低加工过程中的噪声和震动,保证加工过程的一致性和稳定性。

刀具补偿在数控加工中的应用非常广泛,是实现高质量、高效率加工的重要技术之一。

随着数控加工技术的不断发展和进步,刀具补偿技术也在不断更新和改进,以适应不同的加工环境和需求。

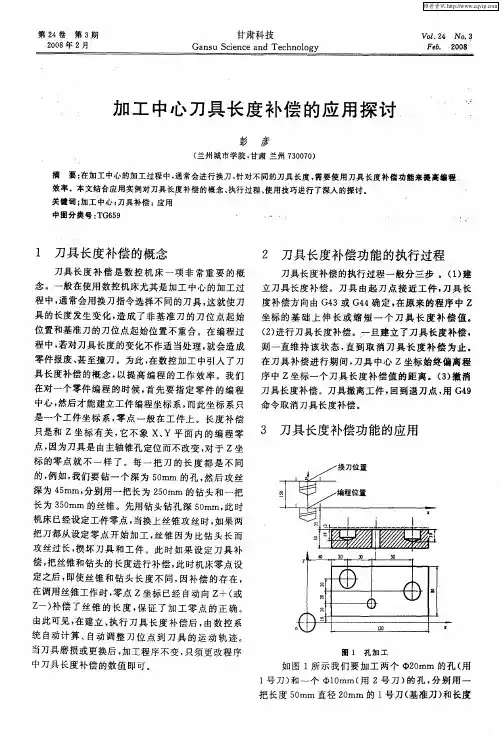

Bewise Inc. Reference source from the internet.刀具长度补偿功能，是数控机床的一项重要功能，在准备功能中用G43、G44、G49表示，但是若使用得不好很容易造成撞车和废品事故。

下面以加工中心为例，介绍生产实践中常用的几种刀具长度补偿方法。

1 刀具长度补偿功能的执行过程典型的指令格式为G43 Z_H_；或G44 Z_H_。

其中G43指令加补偿值，也叫正向补偿，即把编程的Z值加上H代码指定的偏值寄存器中预设的数值后作为CNC实际执行的Z坐标移动值。

相应的，G44指令减去预设的补偿值，也叫负向补偿。

当指令G43时，实际执行的Z坐标值为Z’=Z_+(H_)；当指令G44时，实际执行的Z坐标值为Z’=Z_-(H_)；这个运算不受G90绝对值指令或G91增量值指令状态的影响。

偏值寄存器中可预设正值或负值，因此有如下等同情况。

指令G43、H设正值等同于指令G44、H设负值的效果：指令G43、H设负值等同于指令G44、H设正值的效果。

因此一般情况下，为避免指令输入或使用时失误，可根据操作者习惯采用两种方式：只用指令G43，H设正值或负值：H只设正值，用指令G43或G44。

以下介绍使用较多的第一种情况。

指令格式中Z值可以为0，但H0或H00将取消刀具长度补偿，与G49效果等同，因为0号偏值寄存器被NC永远置0。

一般情况下，为避免失误，通过设定参数使刀具长度补偿只对Z轴有效。

例如当前指令为G43X_H_；时，X轴的移动并没有被补偿。

被补偿的偏置值由H后面的代码指定。

例如H1设20.、H2设-30.，当指令“G43 Z100.H1；”时，Z轴将移动至120.处：而当指令“G43 Z100. H2；”时，Z轴将移动至70.处。

G43(G44)与G00、G01出现在一个程序段时，NC将首先执行G43(G44)。

可以在固定循环的程序段中指令G43(G44)，这时只能指令一个H代码，刀具长度补偿同时对Z值和R值有效。

Bewise Inc. Reference source from the internet.刀具长度补偿功能，是数控机床的一项重要功能，在准备功能中用G43、G44、G49表示，但是若使用得不好很容易造成撞车和废品事故。

下面以加工中心为例，介绍生产实践中常用的几种刀具长度补偿方法。

1 刀具长度补偿功能的执行过程典型的指令格式为G43 Z_H_；或G44 Z_H_。

其中G43指令加补偿值，也叫正向补偿，即把编程的Z值加上H代码指定的偏值寄存器中预设的数值后作为CNC实际执行的Z坐标移动值。

相应的，G44指令减去预设的补偿值，也叫负向补偿。

当指令G43时，实际执行的Z坐标值为Z’=Z_+(H_)；当指令G44时，实际执行的Z坐标值为Z’=Z_-(H_)；这个运算不受G90绝对值指令或G91增量值指令状态的影响。

偏值寄存器中可预设正值或负值，因此有如下等同情况。

指令G43、H设正值等同于指令G44、H设负值的效果：指令G43、H设负值等同于指令G44、H设正值的效果。

因此一般情况下，为避免指令输入或使用时失误，可根据操作者习惯采用两种方式：只用指令G43，H设正值或负值：H只设正值，用指令G43或G44。

以下介绍使用较多的第一种情况。

指令格式中Z值可以为0，但H0或H00将取消刀具长度补偿，与G49效果等同，因为0号偏值寄存器被NC永远置0。

一般情况下，为避免失误，通过设定参数使刀具长度补偿只对Z轴有效。

例如当前指令为G43X_H_；时，X轴的移动并没有被补偿。

被补偿的偏置值由H后面的代码指定。

例如H1设20.、H2设-30.，当指令“G43 Z100.H1；”时，Z轴将移动至120.处：而当指令“G43 Z100. H2；”时，Z轴将移动至70.处。

G43(G44)与G00、G01出现在一个程序段时，NC将首先执行G43(G44)。

可以在固定循环的程序段中指令G43(G44)，这时只能指令一个H代码，刀具长度补偿同时对Z值和R值有效。

刀具的长度补偿功能教学目的和要求：要求学生了解长度补偿功能的作用，以及如何使用刀具的长度补偿功能。

教学重、难点：如何正确的使用刀具的长度补偿指令。

相关知识：刀具的长度补偿功能是在加工中心中才使用的，在加工时刀具定位基准是相同的，都是以机床的主轴锥孔进行定位，但刀具的长度是各不相同的，在做加工时是由刀具的端面与零件接触的。

在换刀加工时，就必须改变程序中的数值，这样就会很麻烦。

有了刀具的长度补偿功能刀具的长度在发生改变时就只需改变刀具长度的补偿值，而不需要去修改程序值。

这就是刀具的长度补偿。

一、刀具长度补偿的指令格式取消长度补偿的指令G49其中G43是刀具的正向偏置G44是刀具的负向偏置二、刀具长度补偿的指令格式1、G43 刀具的正向偏置后的偏置结果在G43指令时是把H地址中的偏置值与Z轴指令的终点值相加做为Z轴的最终指令值。

例：G00 G43 H01 Z50 其中设H01的设定值为-100（Z轴的指令值）+（H01的设定值）=50+（-100）=-502、G44 刀具负向偏置后的偏置结果在G44指令时是把Z轴指定的终点值减去H地址中的偏置值做为Z轴的最终指令结果。

例：G00 G44 H01 Z50 其中设H01的设定值为100（Z轴指定的值）—（H01的设定值）=50—100=-50注意：可以发现在G43中负的和在G44中用正值偏置结果是相同的。

三、刀具长度补偿的方法刀具长度补偿的补偿方法通常有两种。

1、刀具的补偿值即为刀具的长度值这种方法必须在有对刀仪的前提下才能使用，这种方法只需要对刀仪测出长度后，输入相对的H地址栏中即可。

但工件坐标系中Z 轴的偏置值应为在机床坐标系中的实际值。

如图那么A刀G00 G43 H01 Z0的偏置结果就是如B图所示。

如方法不正确或没有偏置，即G00 Z0的位置则如图中C刀所示与工件发生了碰撞。

2、刀具的补偿值为刀尖到Z向零点的距离没有对刀仪的情况下常用这种方法。

即把工件坐标系中Z轴的偏置值设为0，用对刀的方法测出刀具的刀尖到Z向零点的距离，并输入H地址中如图。

数控机床操作中的自动刀具长度补偿方法数控机床是现代工业生产中广泛应用的设备之一，它的运行精度和稳定性对于加工质量和效率至关重要。

在数控机床操作过程中，由于刀具磨损或加工工件的尺寸变化等原因，刀具的实际长度可能会与程序中设定的长度存在差异。

为了保证加工结果的准确性，需要对刀具的长度进行补偿。

本文将介绍数控机床操作中常用的自动刀具长度补偿方法。

一、半径补偿法半径补偿法是一种常用的自动刀具长度补偿方法。

在使用该方法时，操作人员需要根据实际情况设置合适的半径补偿值。

在程序中，通过对刀具半径进行修正，从而实现对刀具长度的自动补偿。

具体操作步骤如下：1. 在加工前，操作人员需要测量刀具的实际长度；2. 根据实际测量值，计算出需要进行补偿的数值；3. 在数控机床的操作界面或相应软件中，设置半径补偿值，将计算得到的补偿数值输入到对应的位置；4. 在程序中指定刀具的半径补偿号，并设置补偿方向；5. 在加工过程中，数控机床会自动根据设定的补偿值对刀具长度进行调整，从而保证加工结果的精确性。

二、快速定位点法快速定位点法也是一种常用的自动刀具长度补偿方法。

在使用该方法时，操作人员需要预先设置好机床的快速定位点，并在加工工序中使用这些点进行刀具长度的校准。

1. 在加工前，选择合适的位置作为快速定位点，并将其存储在数控机床中；2. 在程序中，使用快速定位点进行刀具长度的校准。

通过在程序中指定固定的刀具参考点，数控机床能够自动计算刀具与参考点之间的距离，并对刀具长度进行自动补偿；3. 在加工过程中，数控机床会根据预先设定的快速定位点，自动进行刀具长度的补偿，从而保证加工结果的准确性。

三、自动测量法自动测量法是一种基于传感器的自动刀具长度补偿方法。

该方法通过在数控机床中安装传感器，并将传感器与机床控制系统相连，实现对刀具长度的实时检测和自动补偿。

具体操作步骤如下：1. 在数控机床中安装相应的传感器，确保传感器可以准确测量刀具的长度；2. 将传感器与机床控制系统连接，并进行相应的设定和校准；3. 在加工过程中，传感器会实时监测刀具的长度，并将检测结果传输给机床控制系统；4. 机床控制系统根据传感器提供的数据，自动对刀具长度进行补偿，保证加工结果的准确性。

数控技术刀具长度补偿在数控加工领域中，刀具长度补偿是一项至关重要的技术。

它对于提高加工精度、优化加工效率以及降低生产成本都有着显著的影响。

要理解刀具长度补偿，首先得明白在数控加工过程中，刀具的实际长度与编程设定的长度往往存在差异。

这可能是由于刀具磨损、更换新刀具或者刀具制造误差等原因导致的。

而刀具长度补偿的作用，就是为了消除这种差异，确保加工出的零件符合设计要求。

想象一下，如果没有刀具长度补偿，每次更换刀具或者刀具出现磨损时，都需要重新对程序进行繁琐的修改和调整。

这不仅费时费力，还容易引入人为误差，严重影响加工的准确性和一致性。

那么，刀具长度补偿是如何实现的呢？通常来说，数控系统会提供相应的功能指令来设定和调用刀具长度补偿值。

在编程时，操作人员会根据实际测量的刀具长度与标准长度之间的差值，将补偿值输入到系统中。

当数控系统执行加工程序时，会自动根据补偿值对刀具的移动轨迹进行修正。

比如说，在加工一个零件时，编程设定的刀具长度为 100mm，但实际使用的刀具长度为 98mm。

这时，我们就可以将－2mm 的补偿值输入到数控系统中。

系统在加工过程中，就会自动将刀具的移动距离增加 2mm，从而弥补刀具长度不足的问题，保证加工深度的准确性。

刀具长度补偿分为两种类型，分别是正补偿和负补偿。

正补偿用于补偿刀具实际长度短于编程设定长度的情况，负补偿则用于补偿刀具实际长度长于编程设定长度的情况。

在实际应用中，正确测量刀具长度是实现准确补偿的关键。

一般可以通过对刀仪等专业设备来测量刀具长度。

对刀仪能够精确地测量出刀具的长度，并将数据传输给数控系统。

此外，刀具长度补偿还需要与其他数控加工技术相结合，才能发挥出最大的作用。

比如，与刀具半径补偿配合使用，可以实现更加复杂形状零件的高精度加工。

同时，操作人员在使用刀具长度补偿功能时，也需要注意一些问题。

首先，要确保输入的补偿值准确无误，否则可能会导致加工错误。

其次，在更换刀具后，要及时更新补偿值。

数控加工中心刀具补偿的研究与应用谢民雄万向钱潮(桂林)汽车底盘部件有限公司摘要:刀具补偿是一个很重要的数控功能;数控加工中心加工一个零件通常需要数把刀，CNC系统通过补偿指令完成各把刀具补偿功能，以保证在加工过程中各把刀移动到正确的位置和下降到正确的高度。

理解领会刀具补偿的方式特点和正确应用刀具补偿各项功能，对于在工作生产中提高工作效率，保证安全生产具有十分重要的意义。

关键词:刀具补偿;方式特点；安全生产加工中心本质上就是数控铣床,但是相对于数控铣床则多增加了刀库和自动换刀装置，在加工过程中由程序自动选刀和换刀.由于加工中心常用来加工形状复杂、工序多、精度要求较高的零件,因而加工一个零件需用几把或十几把刀具甚至更多.由于每把刀具的直径大小和长度都是不同的，在对被加工零件确定工件坐标系零点后,有必要引入刀具补偿功能，以保证在加工过程中各把刀下降到正确的高度和以正确的刀具路径进行切削加工。

刀具补偿可分为刀具长度补偿和刀具半径补偿。

长度补偿是指主轴轴向的补偿,也就是铣刀轴向的补偿，而对于铣刀径向的补偿,也就是每把铣刀直径大小不一样,在直径方向的补偿叫半径补偿。

一．刀具半径补偿1．刀具半径补偿意义:数控加工中心在程序运行时将刀具当做一个点做轨迹运动。

比如用刀具R3铣边长100的正方形凸台时，程序按边长100的正方形尺寸输入，而刀具轴心的轨迹是边长106的正方形，则工件上铣削的是符合图纸尺寸的100的正方形。

假如不用刀具半径补偿功能，则加工时刀具轴心的轨迹是边长100的正方形，则工件上铣削出的是边长为94的正方形凸台，不符合图纸尺寸的要求。

2．指令格式G17/G18/G19 G00/G01 G41/G42 IP_D_G41：刀具半径左补偿G42：刀具半径右补偿半径补偿仅能在规定的坐标平面内进行，使用平面选择指令G17、G18或G19可分别选择XY、ZX或YZ平面为补偿平面。

半径补偿必须规定补偿号，由补偿号D存入刀具半径值，则在执行上述指令时，刀具可自动左偏(G41)或右偏(G42)一个刀具半径补偿值。
